Wi-Fi alapú navigáció beltéren

Fanczal Mónika és Gelencsér Gergő

Konzulens: Dr. Siki Zoltán

Amiről szó lesz

Motiváció, kialakítás

Beltéri helymeghatározás

Közösségi webes térkép

Összegzés

Motiváció

Text

Cél: beltéri navigációs rendszer kialakítása

  • Épületen belül is alkalmazható
  • Megbízható (5-10 m)
  • Költséghatékony
  • Nyílt, és felhasználóbarát

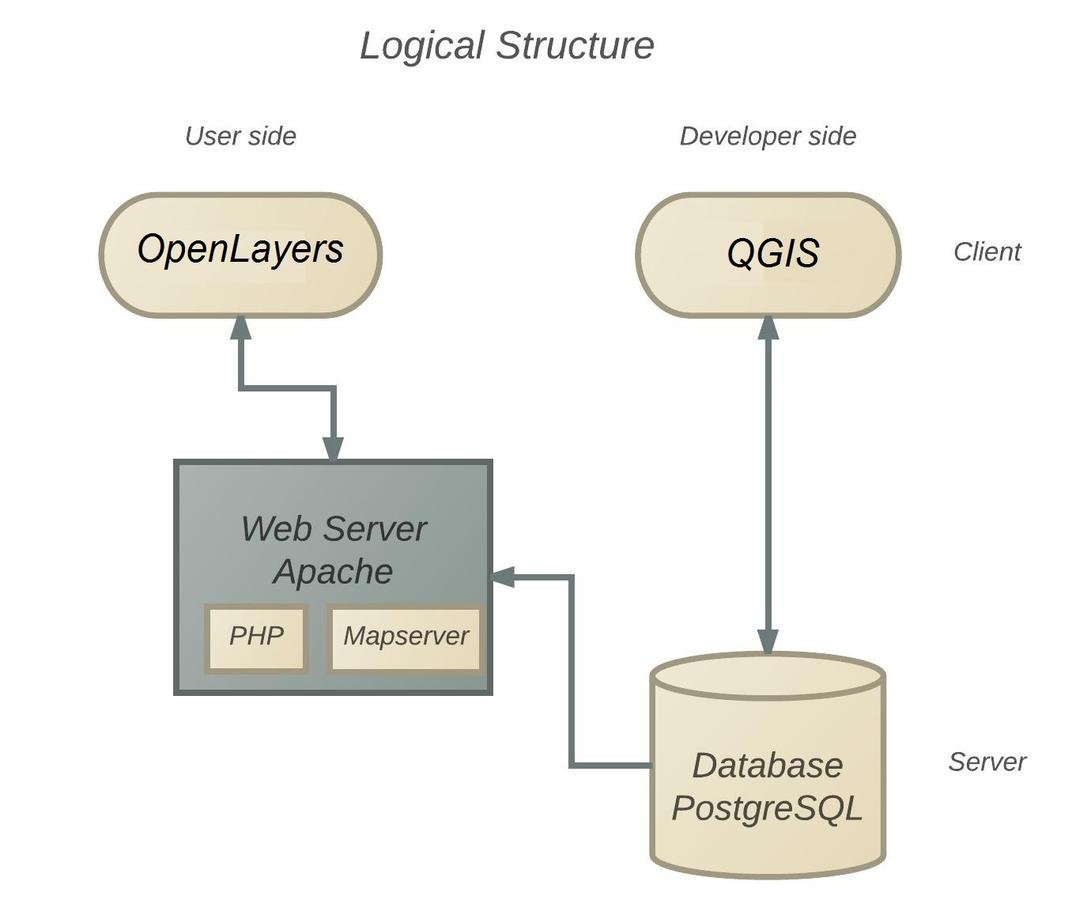

Kialakítás

Nyílt forrású, szabad szoftverekkel!

  • OSGeo4W
    • Apache 2
    • PHP 5
    • Mapserver 6
    • QGIS 2.2
  • PostgreSQL + PostGIS 2.0
  • OpenLayers 3

Beltéri helymeghatározás

Választott módszer:

Helymeghatározás Wi-Fi jelerősségek alapján

Mérni kell: "Fingerprintet", azaz jelerősség "lenyomatot"



Előnyök:

  • Hozzáférési pontok (routerek) pozíciója
  • Jelterjedést befolyásoló tényezők ismerete

Hátrányok:

  • Routerek elmozdítása, lecserélése - hibás eredmény
  • Új eszközök - új felmérés

Beltéri helymeghatározás

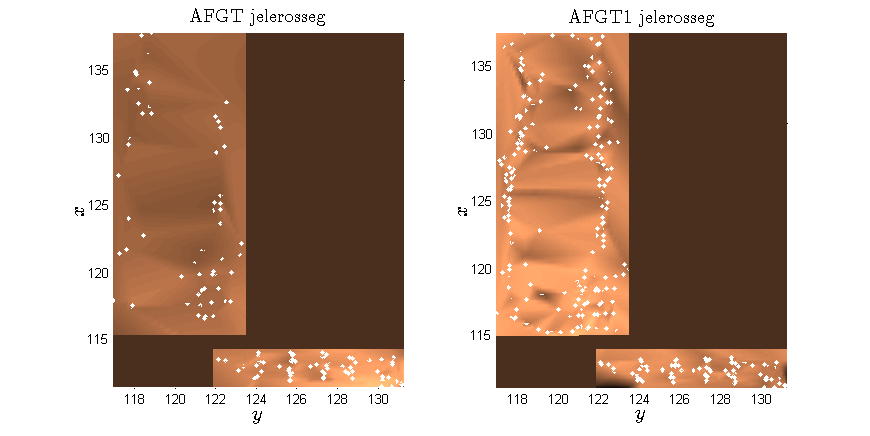

Beltéri helymeghatározás

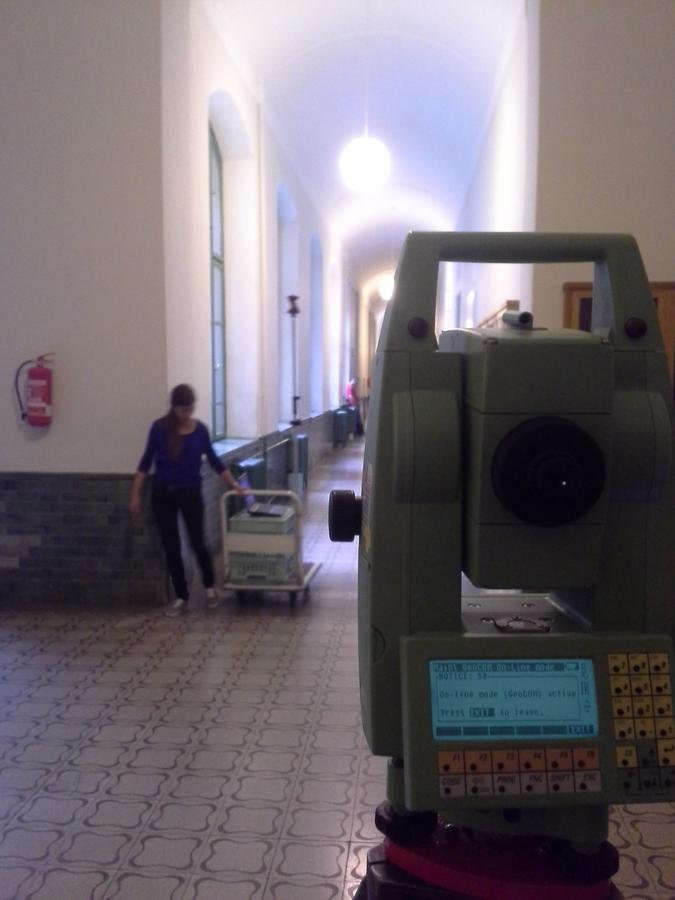

Felmérési "tanulási" fázis

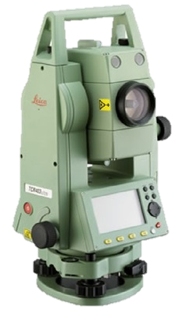

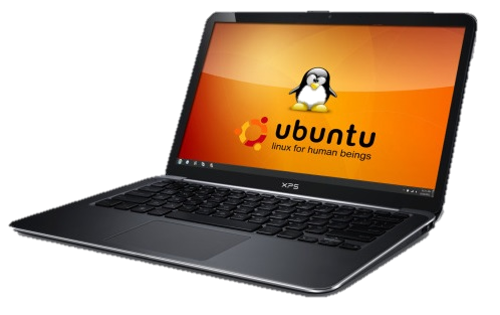

                   Ulyxes (X,Y)   +   Linux bash script (SSID, dBm)



Pozicionálási fázis







Android (SSID, dBm)          adatbázis          Pozíció (X,Y)

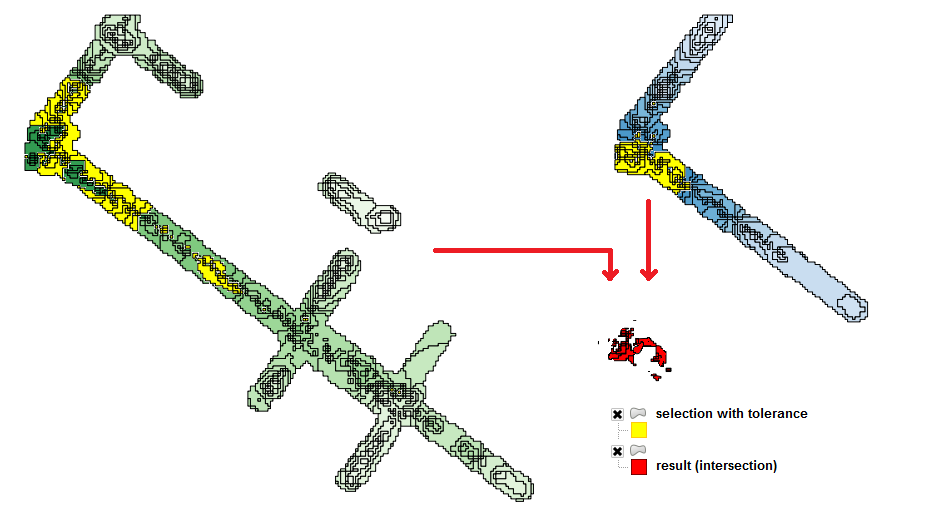

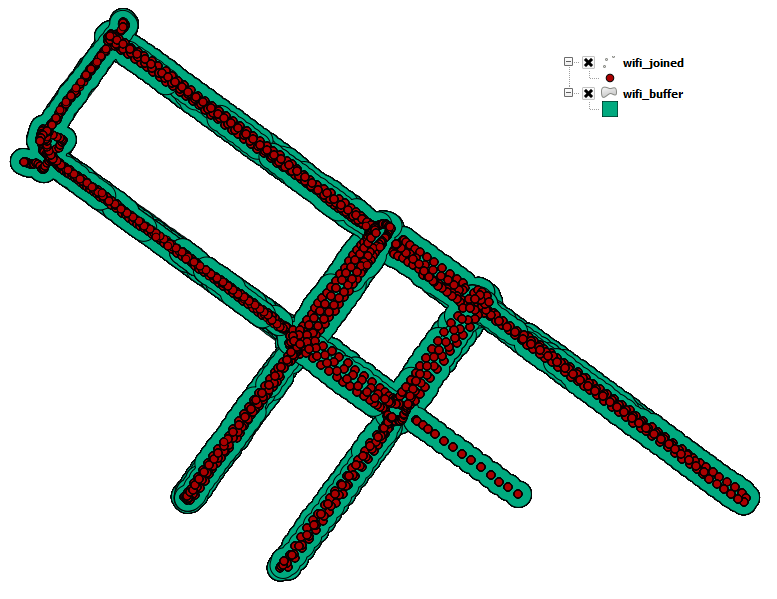

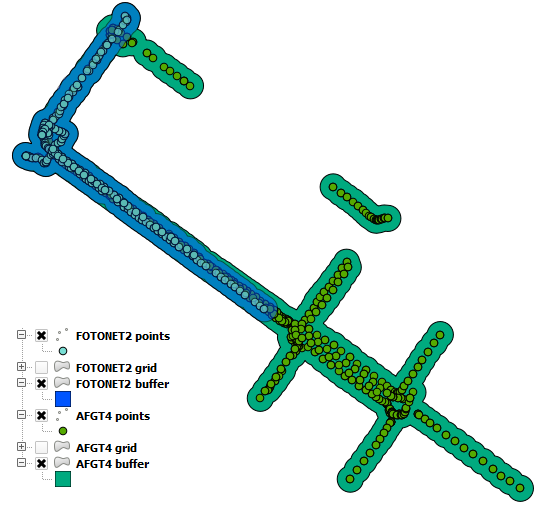

Beltéri helymeghatározás

Beltéri helymeghatározás

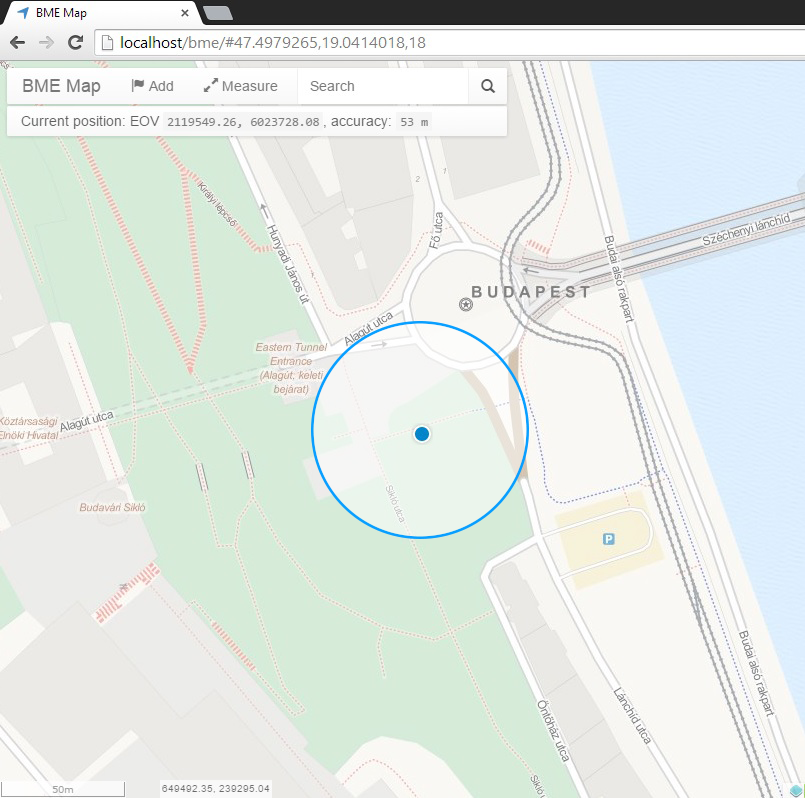

Hogy működik a gyakorlatban?

10 méter!

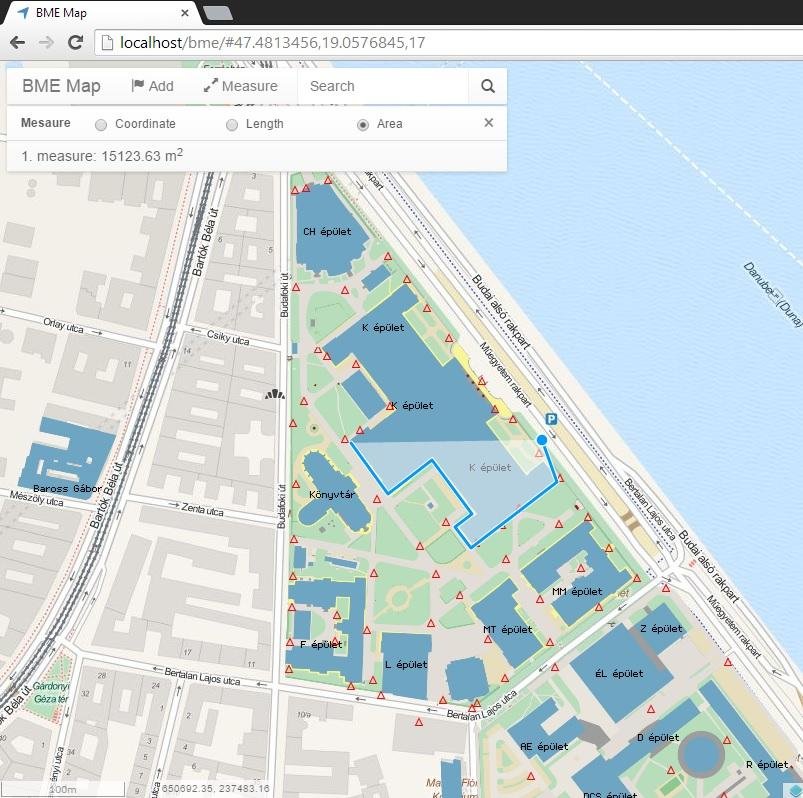

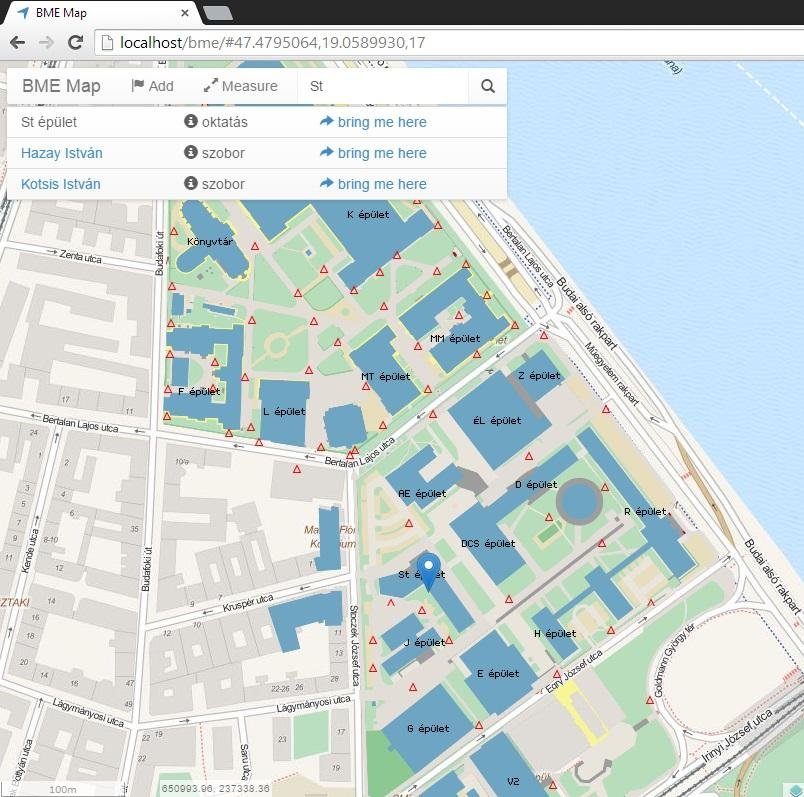

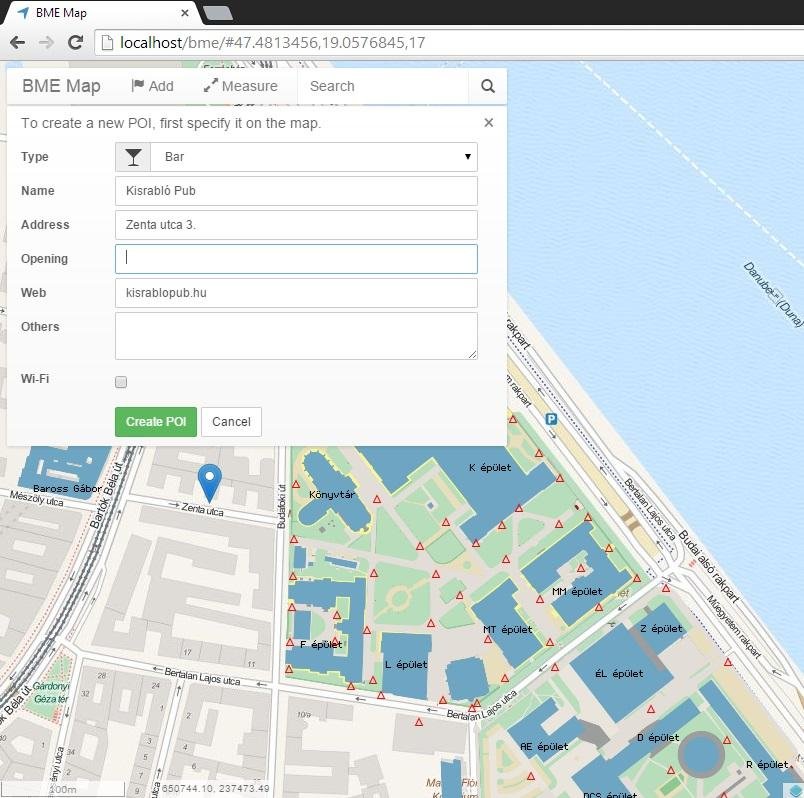

Közösségi webes térkép

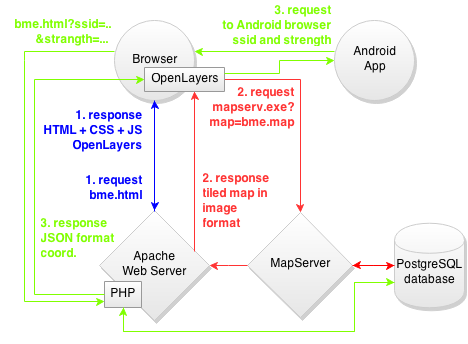

A rendszer működése:

Összegzés

Elérhető a 10 m-es pontosság Wi-Fi alapján!
FOSS szoftverekkel, a célkitűzéseknek megfelelően.

Alkalmazási lehetőségek:

  • Bevásárlóközpontok, intézmények navigációjához
  • Parkolóházak - "hol hagytam a kocsim?" probléma
  • Rendőrség, tűzoltóság támogatása épületen belül

Köszönjük a figyelmet!

A felmerült kérdésekre, megjegyzésekre szívesen válaszolunk.

A bemutatott rendszer az előadások végén kipróbálható.

Wi-Fi alapú navigáció beltéren (FOSS4G HU)

By Gelencsér Gergő

Wi-Fi alapú navigáció beltéren (FOSS4G HU)

Dolgozatunk célja egy egyetemi navigációs rendszer kialakítása, melyet Wi-Fi alapú beltéri helymeghatározással kívánunk megvalósítani. Ahhoz, hogy a navigációban megfelelő pontosságot épületen belül is el lehessen érni, egy olyan mérési technológia kidolgozása szükséges, mely gazdaságos és könnyen kezelhető mindenki számára. Munkánk e módszer megfelelő kialakítását foglalja magában, melyet egy felhasználóbarát, mindenki számára könnyen elérhető mobil vagy webes alkalmazásban jeleníthetünk meg. Rendszerünk a Budapesti Műszaki és Gazdaságtudományi Egyetem Központi épületére fókuszál. A szükséges adatok felmérése részben geodéziai, részben pedig térinformatikai módszerekkel valósul meg. A megvalósításhoz nyílt forrású, szabad szoftvereket alkalmaztunk.
