Reverse Engineering 'n NES

Lucas Pinheiro

SOBRE O NES

  • Lançado 1983 (JP) e 1985(US)
  • Ricoh 2C02 - Paint Picture Unit
  • Ricoh 2A03@1.79mhz - Microprocessador
  • 2Kbytes RAM - Main RAM
  • Memory Map, Bank Switch, Mapper [...]
  • Grandes nomes como Mario, Mega Man, Mother, Metroid [...]
  • Um 6502 com pequenas modificações.
  • 8 bits
  • 6502 foi utilizado no Apple II, alguns consoles da Atari, C64 [...]
  • Audio Processing Unit (APU)

Ricoh 2A03

Ricoh 2A03

Memory Map

Address Range Size Device
$0000-$07FF $0800 2KB internal RAM
$0800-$1FFF $1800 Mirrors of $0000-$07FF
$2000-$2007 $0008 NES PPU registers
$4000-$4017 $0018 NES APU and I/O registers
$4020-$FFFF $BFE0 Cartridge space: PRG ROM, PRG RAM, and mapper registers (See Note)

Fonte: http://wiki.nesdev.com/w/index.php/CPU_memory_map



Mapper/Bank Switch

Fonte: http://kevtris.org/mappers/mmc1/NES_SLROM.jpg



Um pouco sobre 6502

Register Size Desc
A 8 bits Accumlator
X 8 bits General Purpose Register
Y 8 bits General Purpose Register
Flag 8 bits Overflow, Negative, Interrupt [...]
SP 16 bits Stack Segment Register
PC 16 bits Program Counter

Um pouco sobre 6502

Instrução Exemplo Descrição
LDA LDA #$1C A = $1C
STA STA $35 mem[$25] = A
AND AND #$25 A = A & 25
CMP CMP #3 Compara valor em A com 3
BEQ BEQ _endereço_ Desvia se o resultado do CMP for igual por exemplo
PC 16 bits Endereço da próxima instrução

Mais informações: http://e-tradition.net/bytes/6502/6502_instruction_set.html

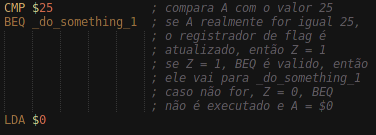

Um pouco sobre 6502

if (a == 0x25) {
   /** do something 1 *//
} else {
   a = 0x0;
}

Breaking Mega Man 2

  1. Editor Hexadecimal: Linux: Bless, Windows: HxD
  2. IDA Pro: Versão utilizada 6.8
  3. NES Plugins: http://www.romhacking.net/utilities/627/
  4. Emulador de NES com debugger: FCEUX

Ferramentas utilizadas

Breaking Mega Man 2

  1. Apenas os plugins bankswitch e nesldr foram utilizados
  2. O bankswitch.plw deve ficar na pasta plugins do IDA
  3. O nes.ldw na pasta loaders do IDA

Oh wait!

Breaking Mega Man 2

Análise Estática vs Análise Dinâmica

Breaking Mega Man 2

Vamos a prática !

Breaking Mega Man 2

Dúvidas ?
