Besser,

wo es darauf ankommt

Neue Generation

Heißkanalregler

Langlebig und zuverlässig

Hochwertiger Aufbau für höchste Ansprüche

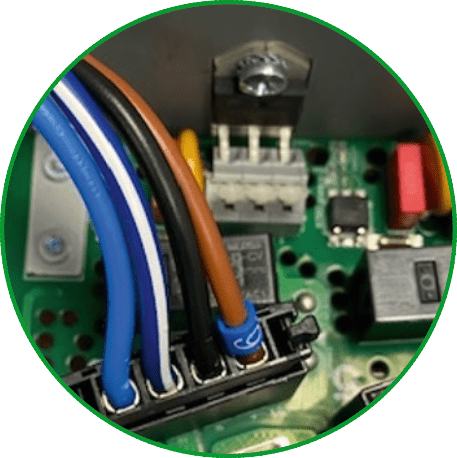

Leistungsverdrahtung 2,5 mm2

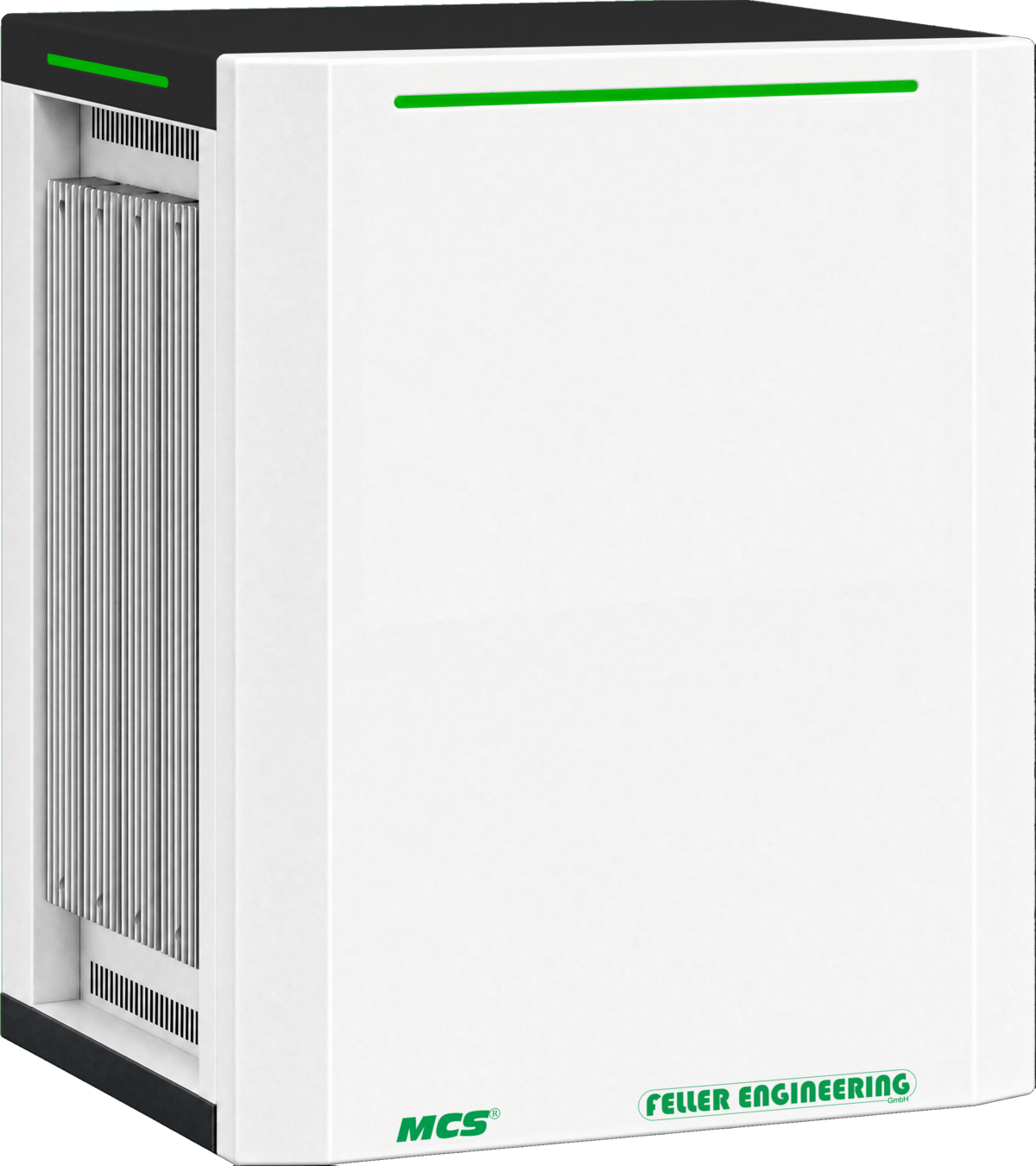

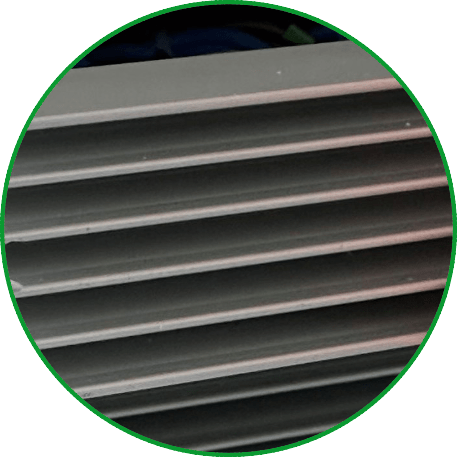

Kühlkörper außenliegend

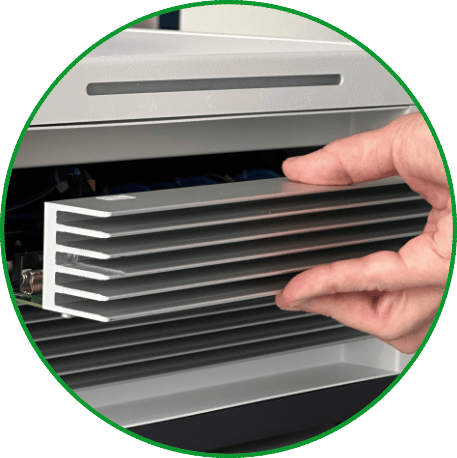

Servicefreundlich

Die Leistungskarten lassen sich im Servicefall schnell austauschen – ohne den Regler zu öffnen. Dank steckbarer Karten entfallen aufwendige Verdrahtung und manuelle Adresseinstellungen. Das spart Zeit und reduziert Stillstandzeiten.

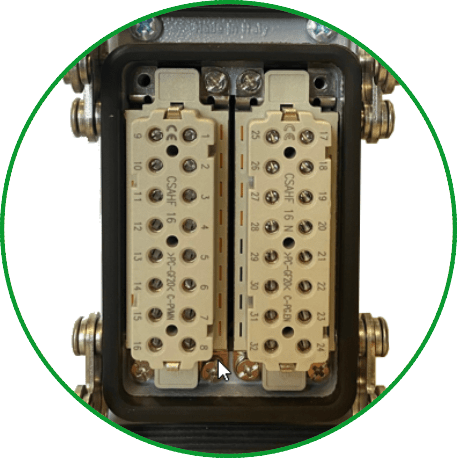

16A Ausgänge

Der maximale Heizstrom von 16 A ist auch bei erhöhten Innentemperaturen gewährleistet. Robuste 2,5-mm²-Leitungen und temperaturbeständige 16-A-Steckkontakte sorgen für einen sicheren Betrieb.

Die außenliegenden Kühlkörper sorgen für kontinuierliche Wärmeabfuhr. Dies maximiert die Lebensdauer der Elektronik.

Jeder einzelne Ausgang der Heißkanalregler ist in der Lage bis zu 16A zu liefern. Eine spezielle Zuordnung der Ausgänge für Düsen oder Verteiler ist nicht notwendig.

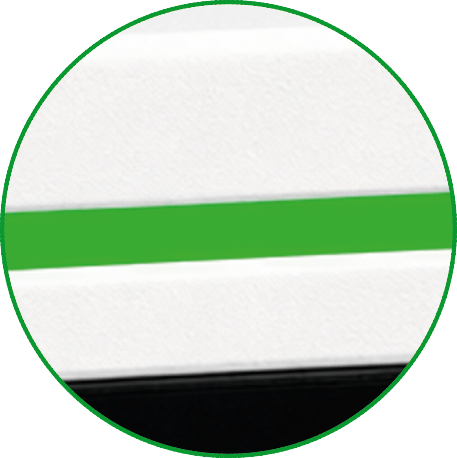

3-seitiges LED-Band

Das 3-seitige LED-Band zeigt den Betriebszustand schon von weitem: Grün = Normalbetrieb, Gelb = Warnung, Rot = Fehler.

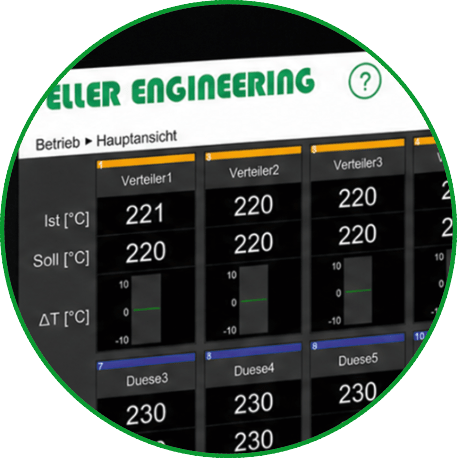

Hochauflösende Touchdisplays sorgen für eine übersichtliche Darstellung und eine einfache, sichere Bedienung.

Hochauflösende

Displays

Kompromisslos einfach und intuitiv

Bedienung, die jeder versteht. Ohne Schulung. Ohne Umwege.

Smarte Navigation

Schnellstart-Assistent

Individuelle Zonenanzeige

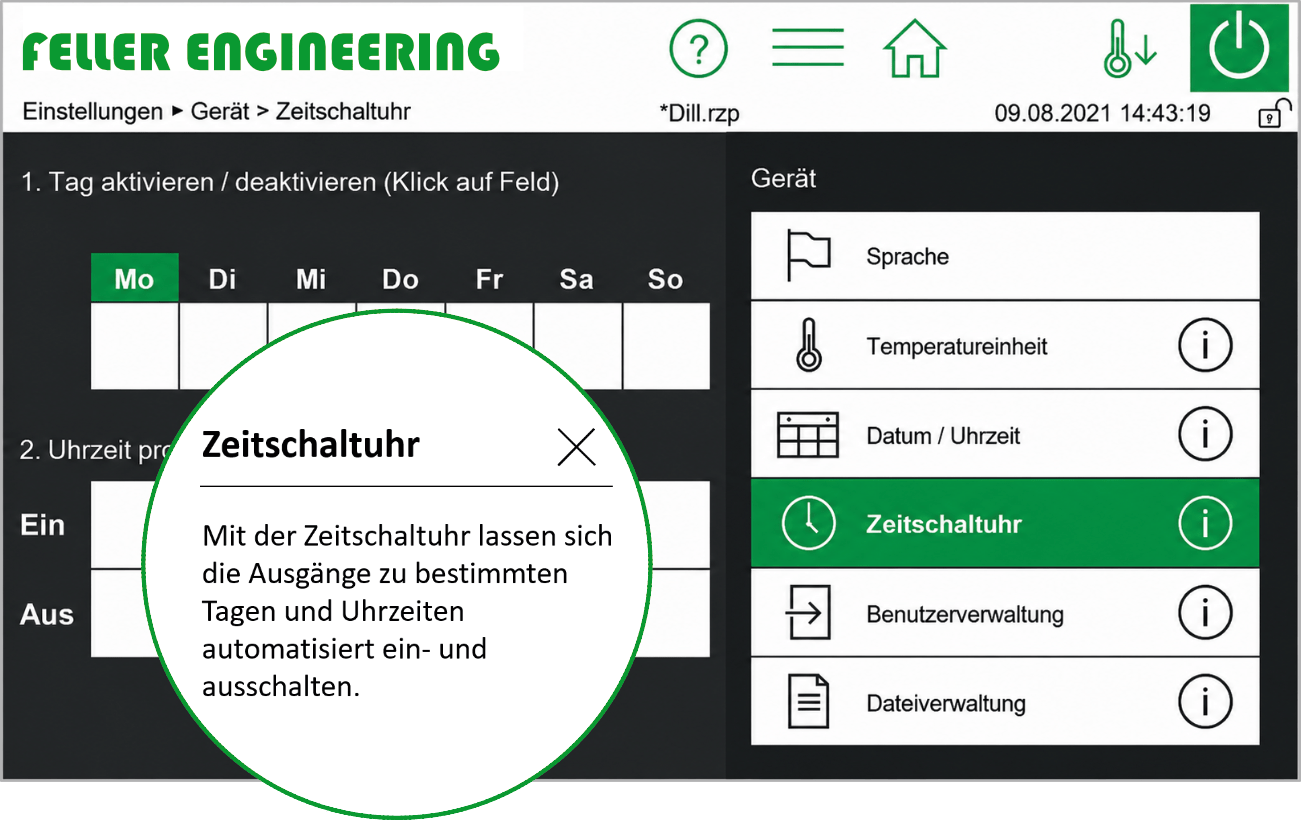

Erklärung per Knopfdruck

Der Bediener wählt gezielt aus, welche Prozesswerte in der Zonenanzeige dargestellt werden. Über Filter lassen sich zusätzlich ganze Gruppen flexibel ein- oder ausblenden.

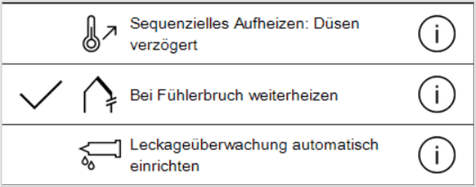

Der Zu jeder Funktion kann per Touch auf das Informations-Symbol direkt eine Kurzbeschreibung aufgerufen werden – ganz ohne Suche in der Bedienungsanleitung.

Die stets sichtbare Menüleiste ermöglicht jederzeit schnellen Zugriff auf Navigation, Hauptansicht, Ausgänge und Standby.

Der Schnellstart-Assistent gruppiert die Zonen automatisch und führt anschließend den Anwender Schritt für Schritt durch alle wichtigen Einstellungen wie Sollwerte und Alarmgrenzen, um eine schnelle und einfache Inbetriebnahme nach dem Werkzeugwechsel zu ermöglichen.

Kompromisslos einfach und intuitiv

Noch schneller beim Einstellen des Reglers

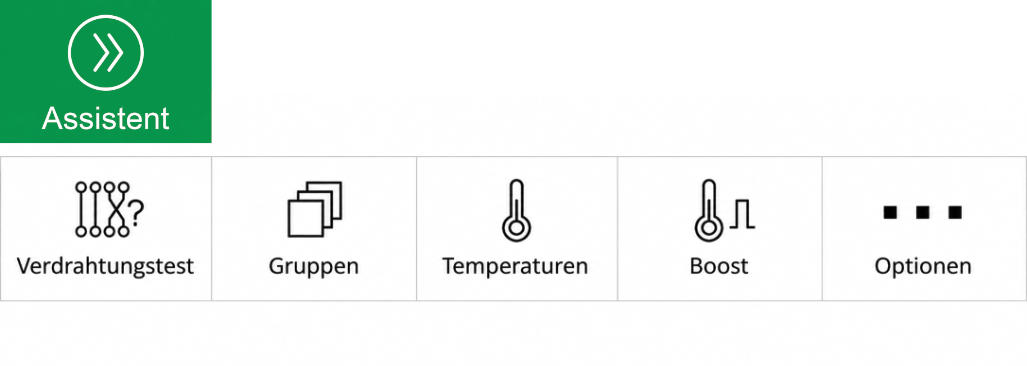

Schnellstart-Assistent

Verdrahtungstest für alle Zonen

Automatische Erkennung von Gruppen

Einstellen der Temperaturen und Grenzwerte nach Gruppen

Einstellen der Boost-Werte nach Gruppen

Aktivieren / Deaktivieren bestimmter Funktionen

Der Schnellstart-Assistent führt Sie Schritt für Schritt durch die Funktionen Verdrahtungstest, automatische Gruppenzuordnung, Temperatur- und Boosteinstellungen sowie die Auswahl bestimmter Funktionen.
Die gewählten Einstellungen werden erst übernommen, nachdem alle Schritte vollständig durchlaufen wurden.

Service & Support. Schneller zur Lösung.

Schneller Zugriff auf Service, technisches Wissen und relevante Daten

Analyse des Regelverhaltens dank Kurvenschreiber

Detaillierte Fehleranalyse dank Servicedatei

Schritt-für-Schritt-Anleitung zur Fehlerbehebung als Web-Applikation

Direkte Verbindung zum Support

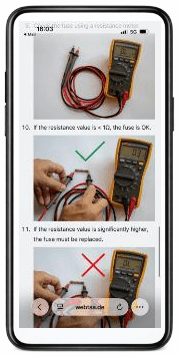

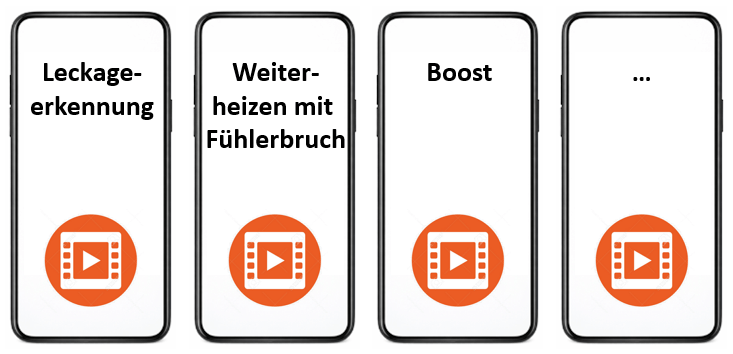

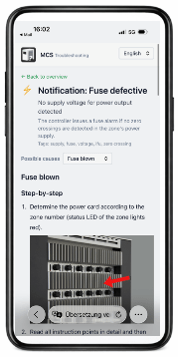

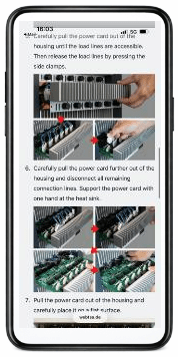

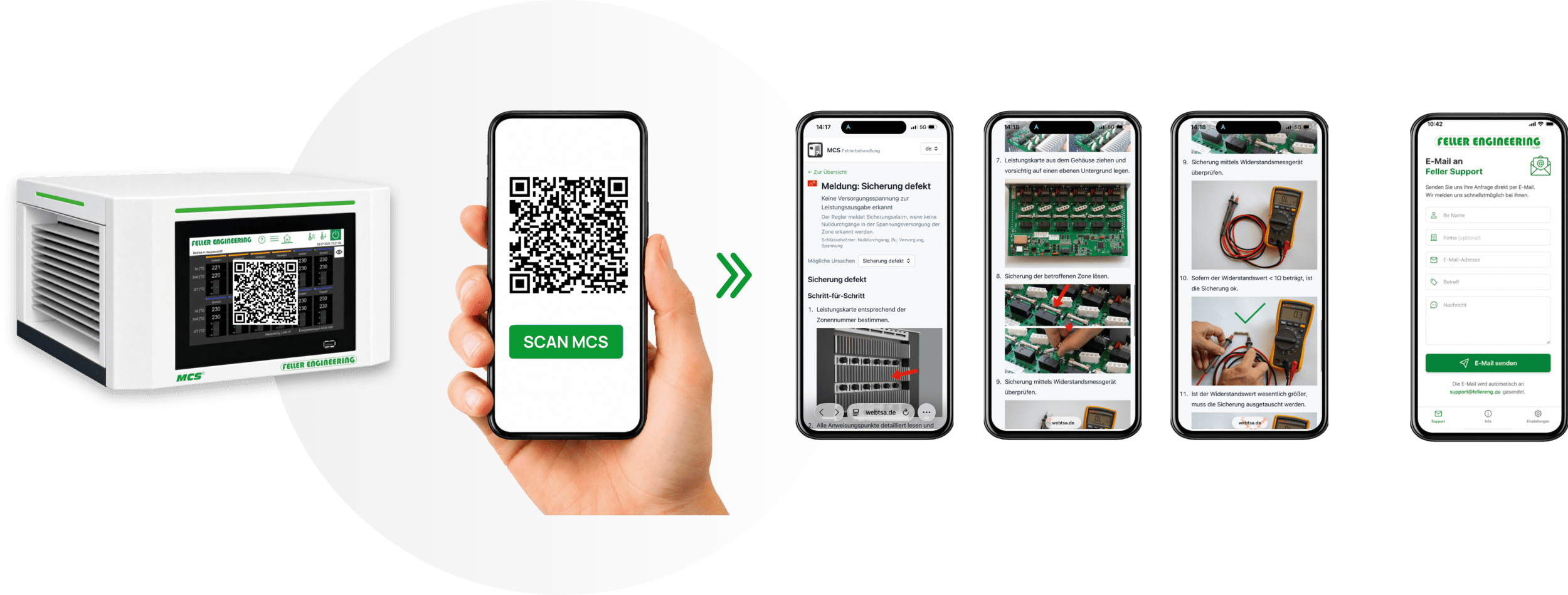

Im Störungsfall scannt der Anwender den QR-Code am Regler und erhält auf seinem Smartphone eine bildgestützte Schritt-für-Schritt-Anleitung. Dadurch können Störungen schnell behoben und Stillstandszeiten minimiert werden.

Zu jeder Funktion kann per Touch auf das Informations-Symbol direkt eine Kurzbeschreibung aufgerufen werden – ganz ohne Suche in der Bedienungsanleitung.

Der Kurvenschreiber dient zur Analyse des Regelverhaltens von Zonen, indem der zeitliche Verlauf der Prozesswerte Istwert, Sollwert und Stellgrad in einem Kurvendiagramm dargestellt wird.
Das Diagramm lässt sich als Screenshot zur Weiterverarbeitung sichern.

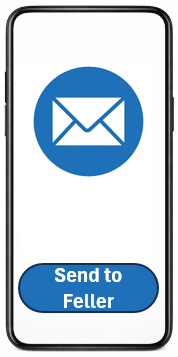

Die Servicedatei enthält wichtige technische Daten zur Fehleranalyse. Sie wird per Klick erstellt und kann direkt an den Technischen Support gesendet werden, um eine schnelle und gezielte Diagnose zu ermöglichen.

Service & Support. Schneller zur Lösung.

Noch schneller beim Tausch einer Karte

Kein Adressieren und Verdrahten mehr

Sicherungen jetzt intern

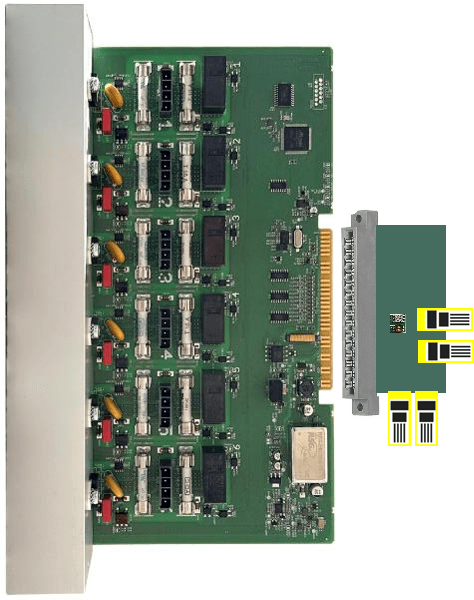

Steckbare Backplane für Leistungskarten

Die beiden Sicherungen pro Zone sind jetzt direkt auf der Baugruppe integriert.

Die neue Backplane ermöglicht das einfache Ein- und Ausstecken der Leistungskarten. Aufwendige Verdrahtungen gehören der Vergangenheit an – Karten können schnell und sicher gewechselt werden.

Das manuelle Einstellen des Adressschalters sowie das Anschließen verschiedener Steckverbinder beim Tausch einer Leistungskarte entfallen vollständig. Dadurch werden Installationsfehler vermieden und der Kartentausch erfolgt deutlich schneller und unkomplizierter.

Flexible Reglerbedienung

Bedienen, wo Sie es brauchen.

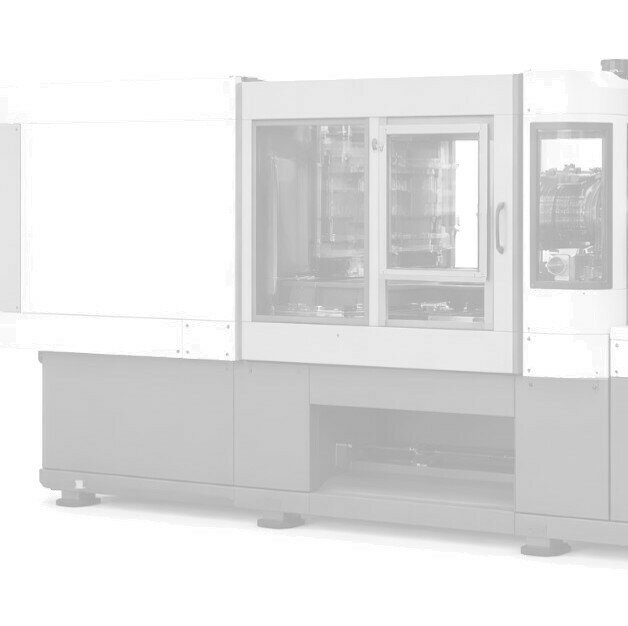

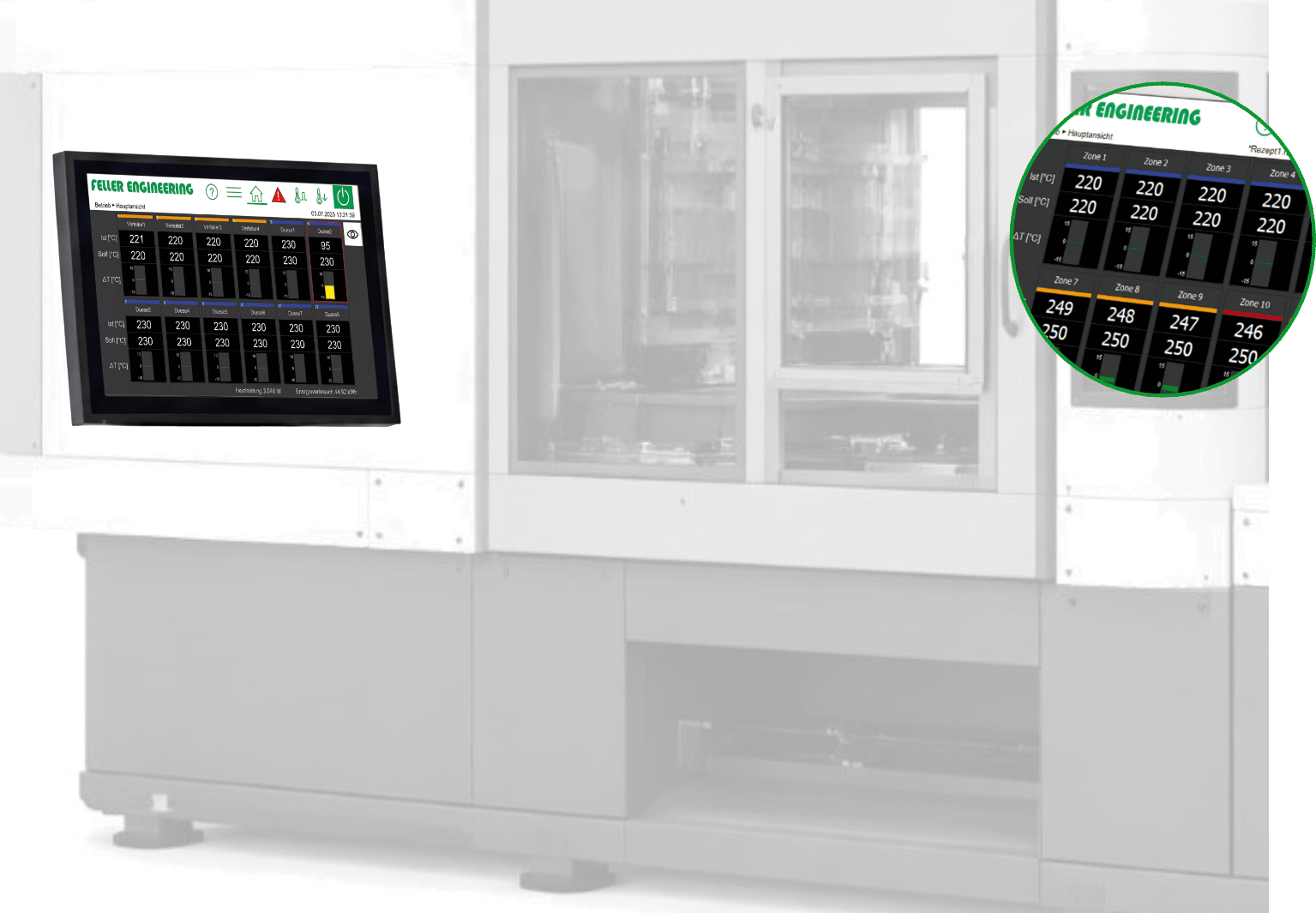

Bedienung an der Spritzgießmaschine

Reglerkopplung über OPC UA

Das abgesetzte Touchdisplay kann flexibel direkt an der Spritzgießmaschine befestigt werden, sodass die Bedienung genau dort erfolgt, wo auch der Prozess gesteuert wird.
Die Verbindung erfolgt über ein einfaches Interfacekabel, das sich bei Kabellängen von bis zu 10 Metern besonders flexibel verlegen lässt.

OPC UA ist ein branchenübergreifender Kommunikationsstandard und Grundlage von EUROMAP 82.2. Damit lassen sich Heißkanalregler einheitlich direkt über die Spritzgussmaschine parametrieren.
Der OPC-Standard ist ohne Aufpreis vollumfänglich in unseren Reglern implementiert.

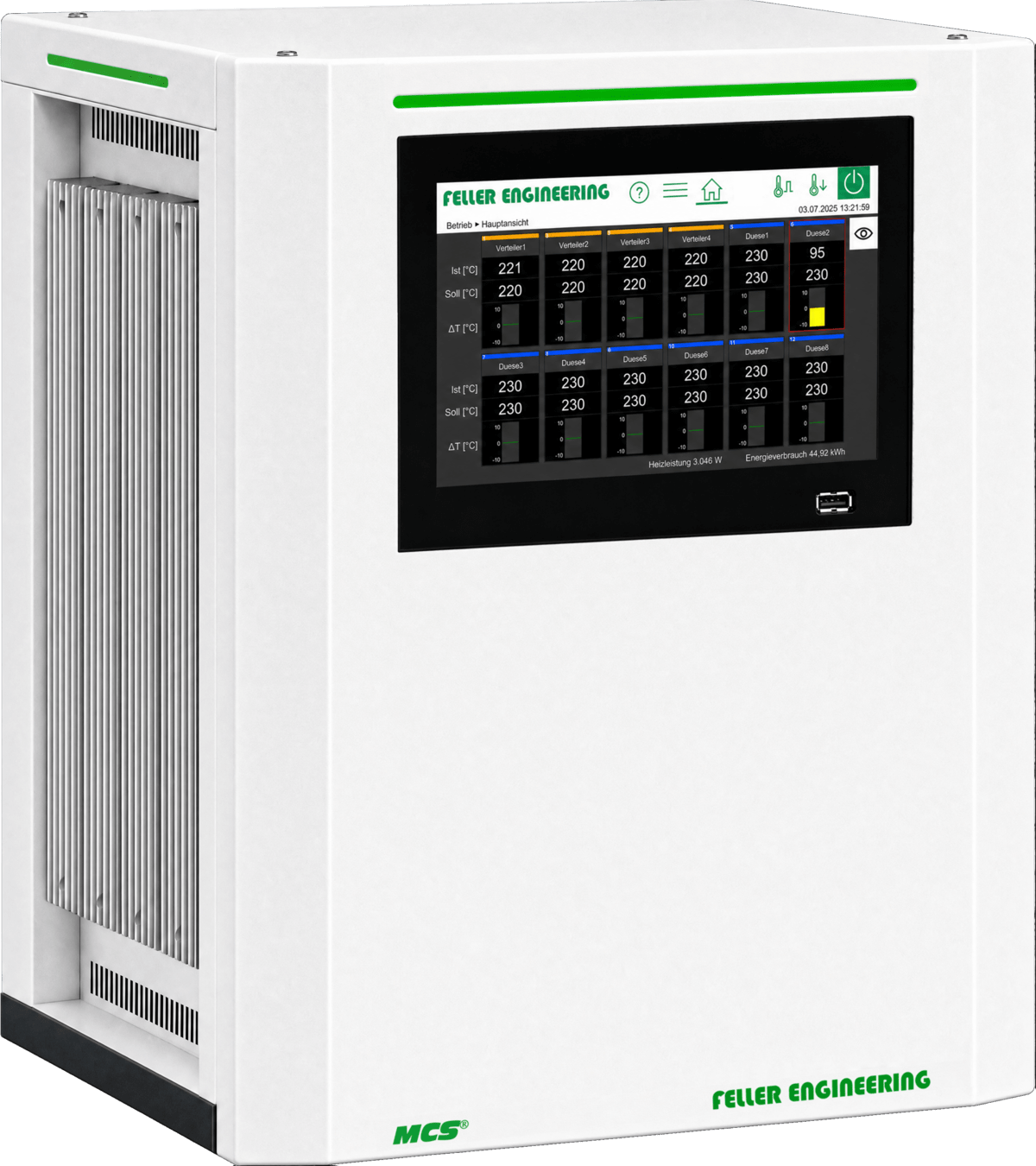

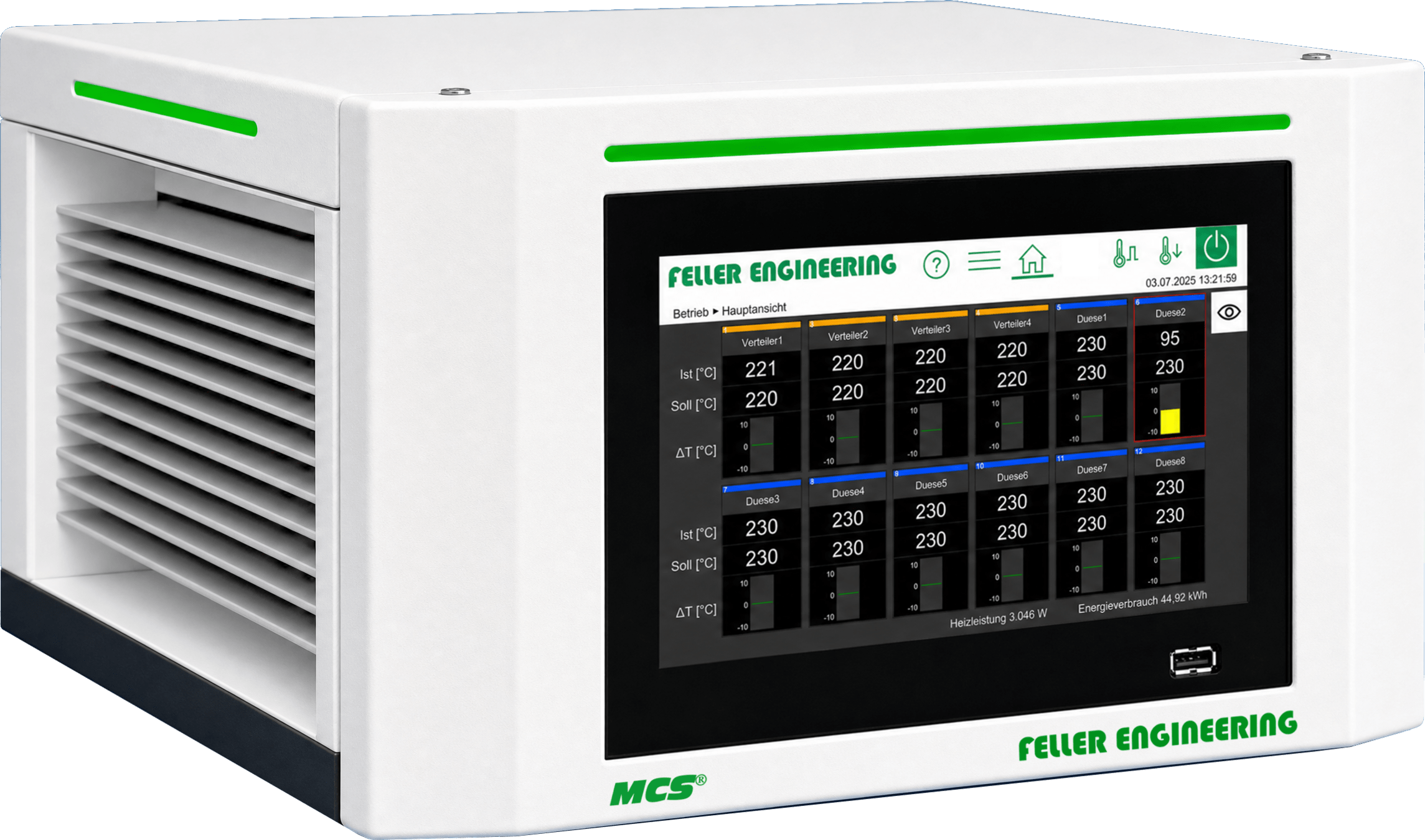

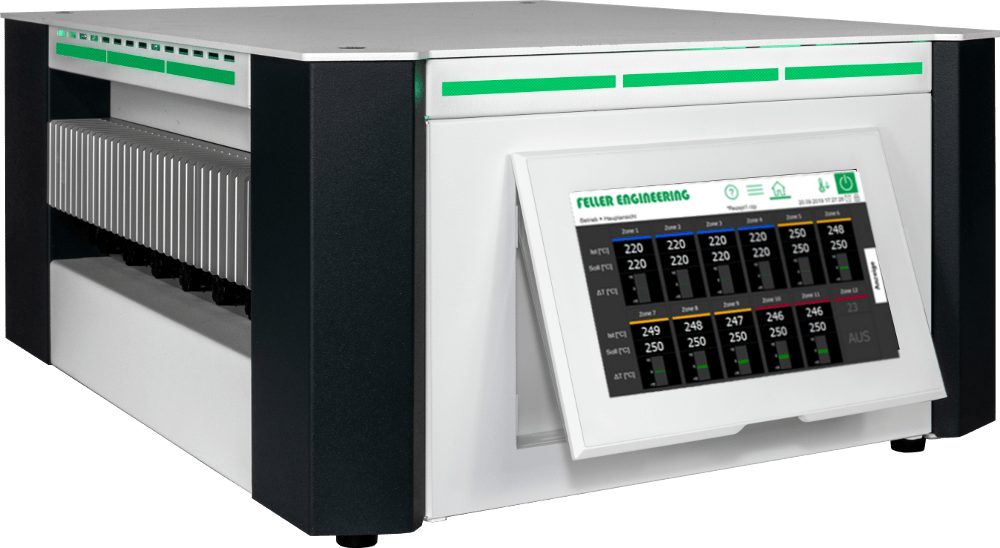

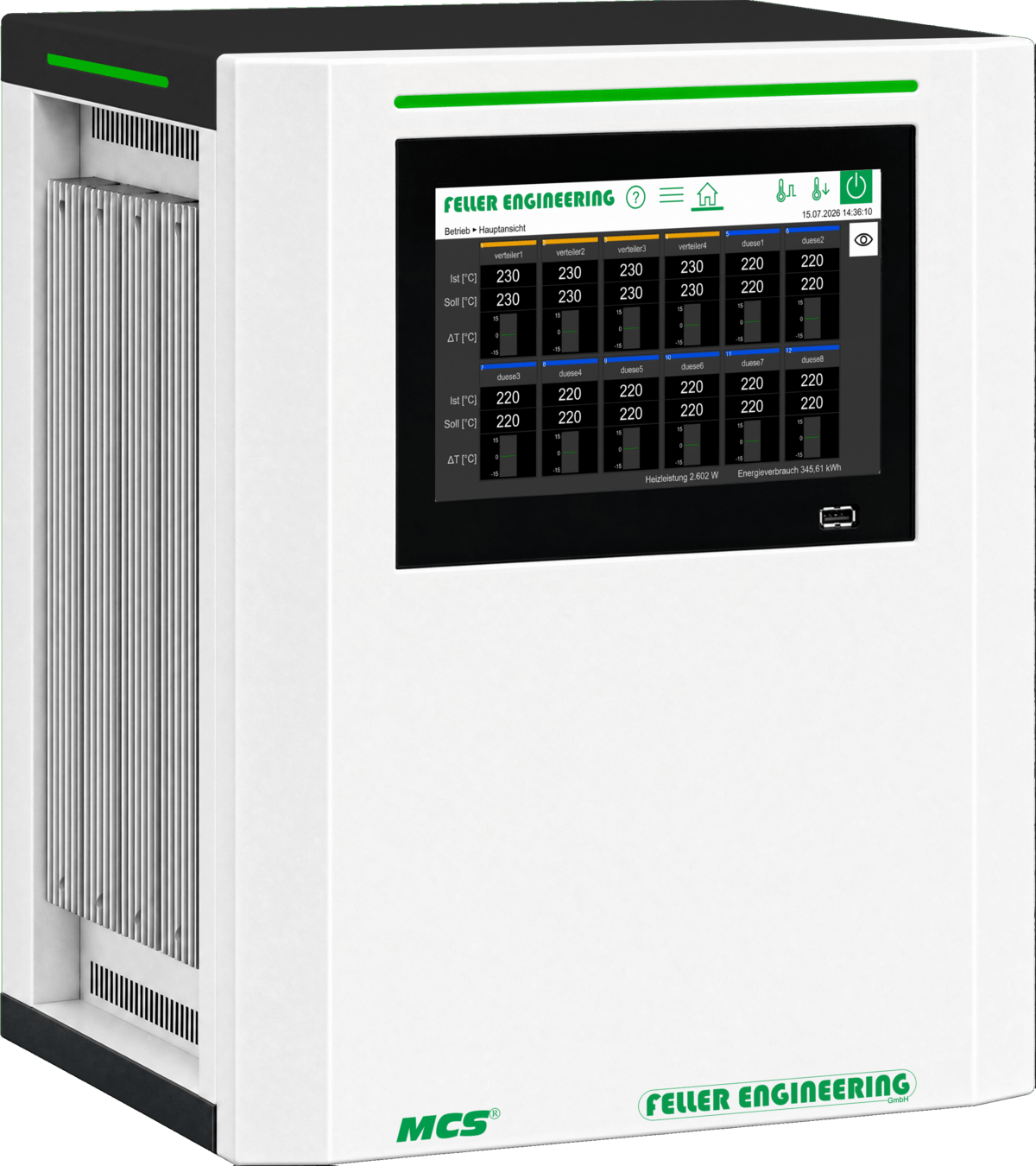

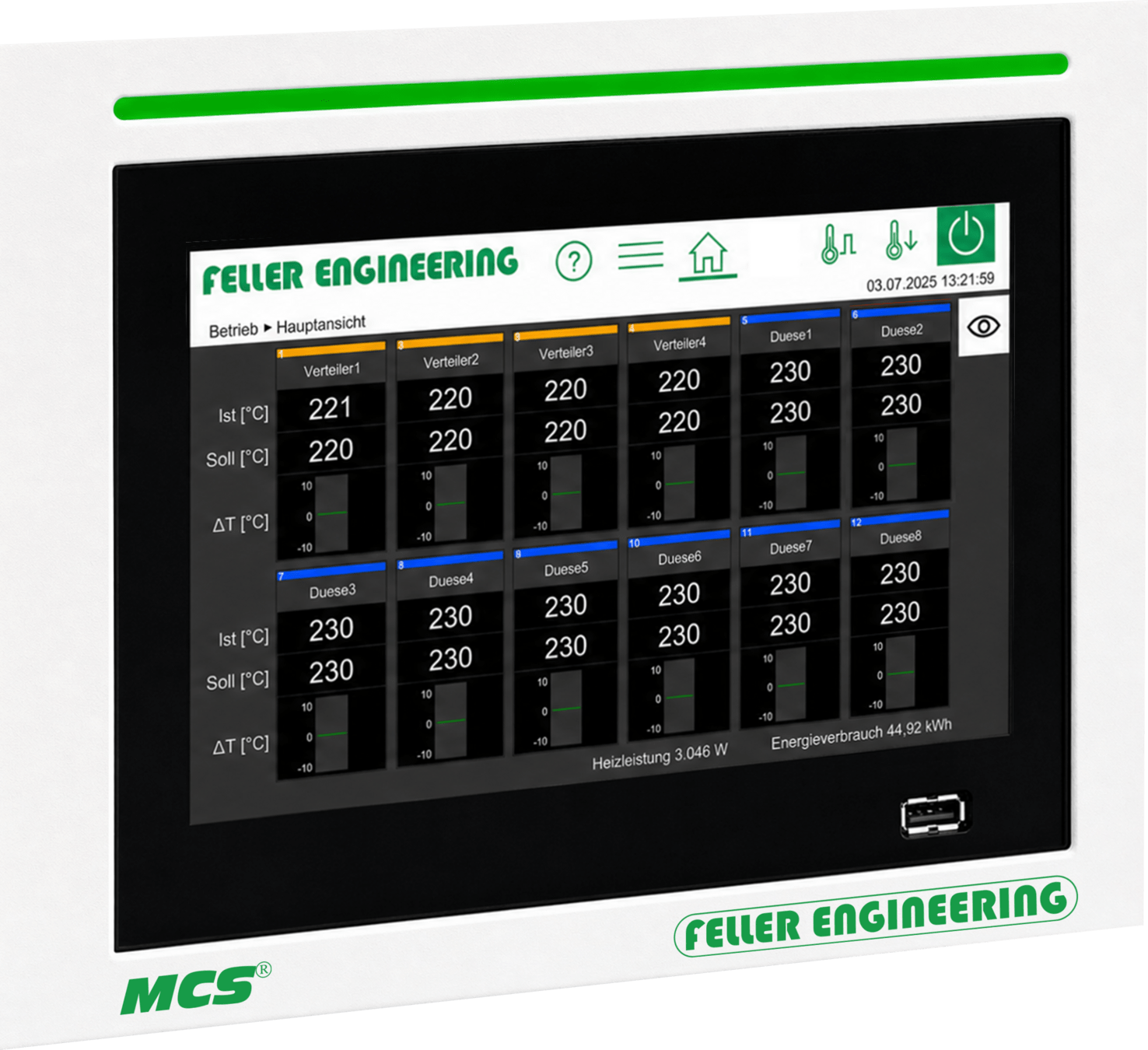

Integrierter Touch 7"

Kompakt und platzsparend in der Front eingebaut.

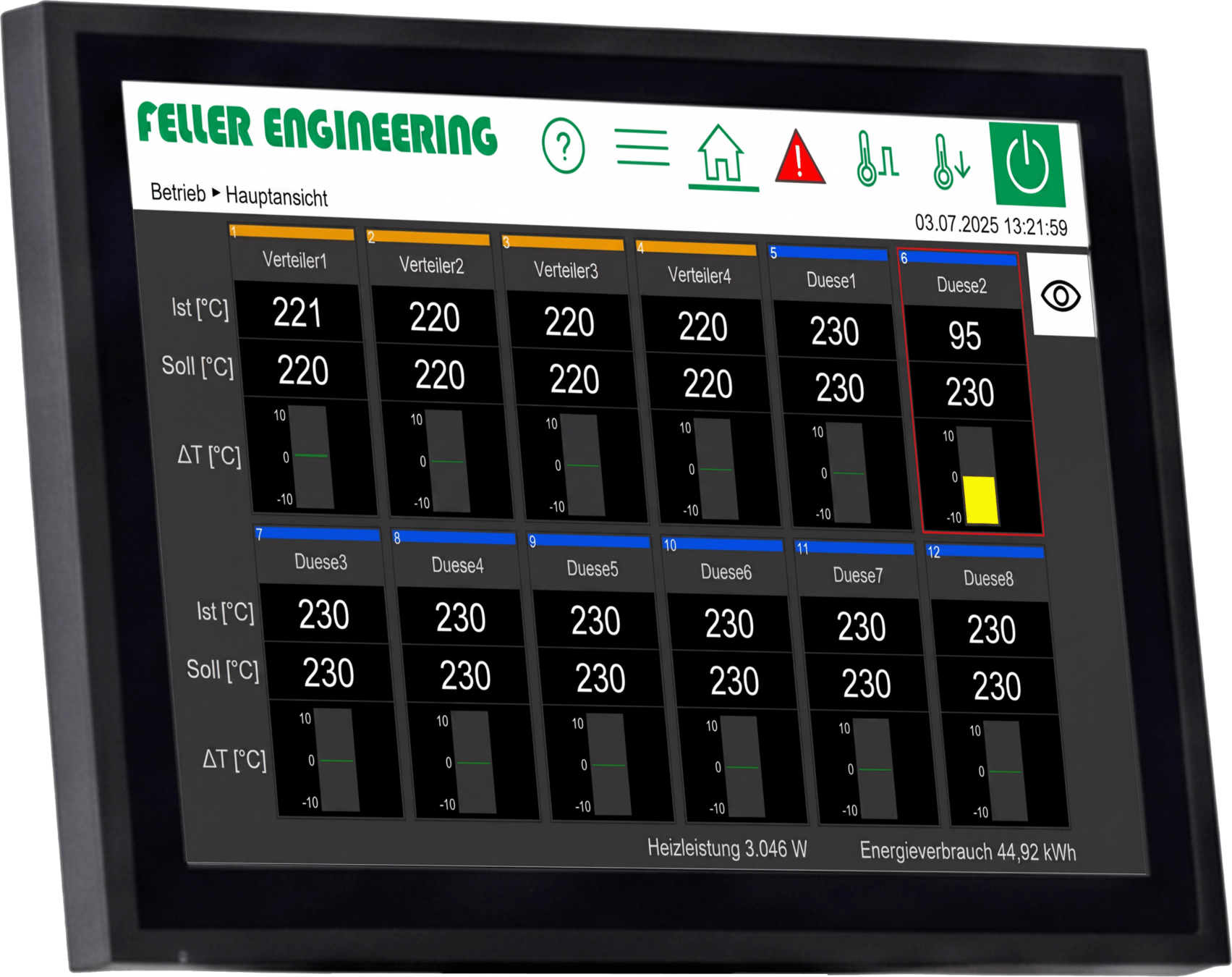

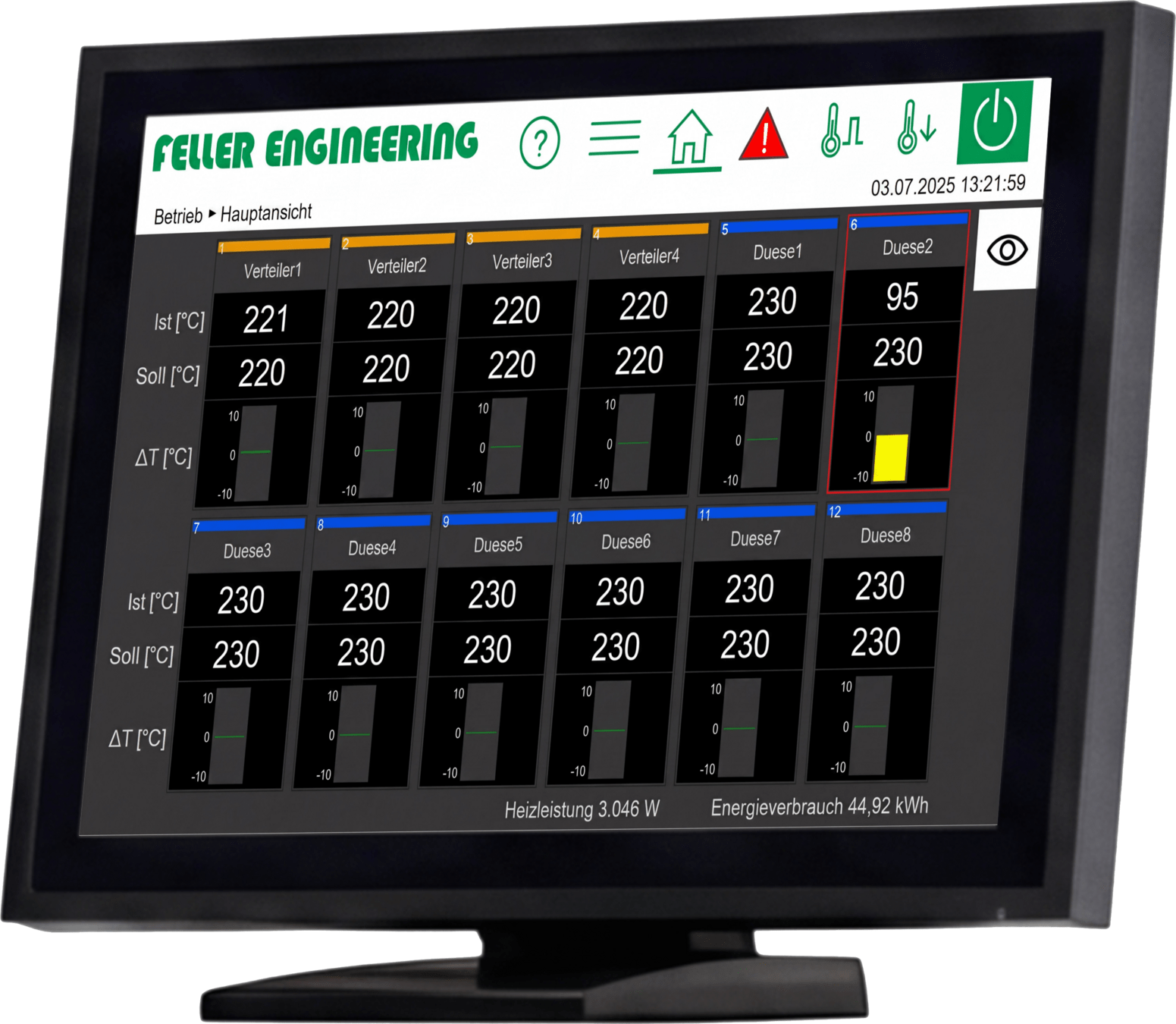

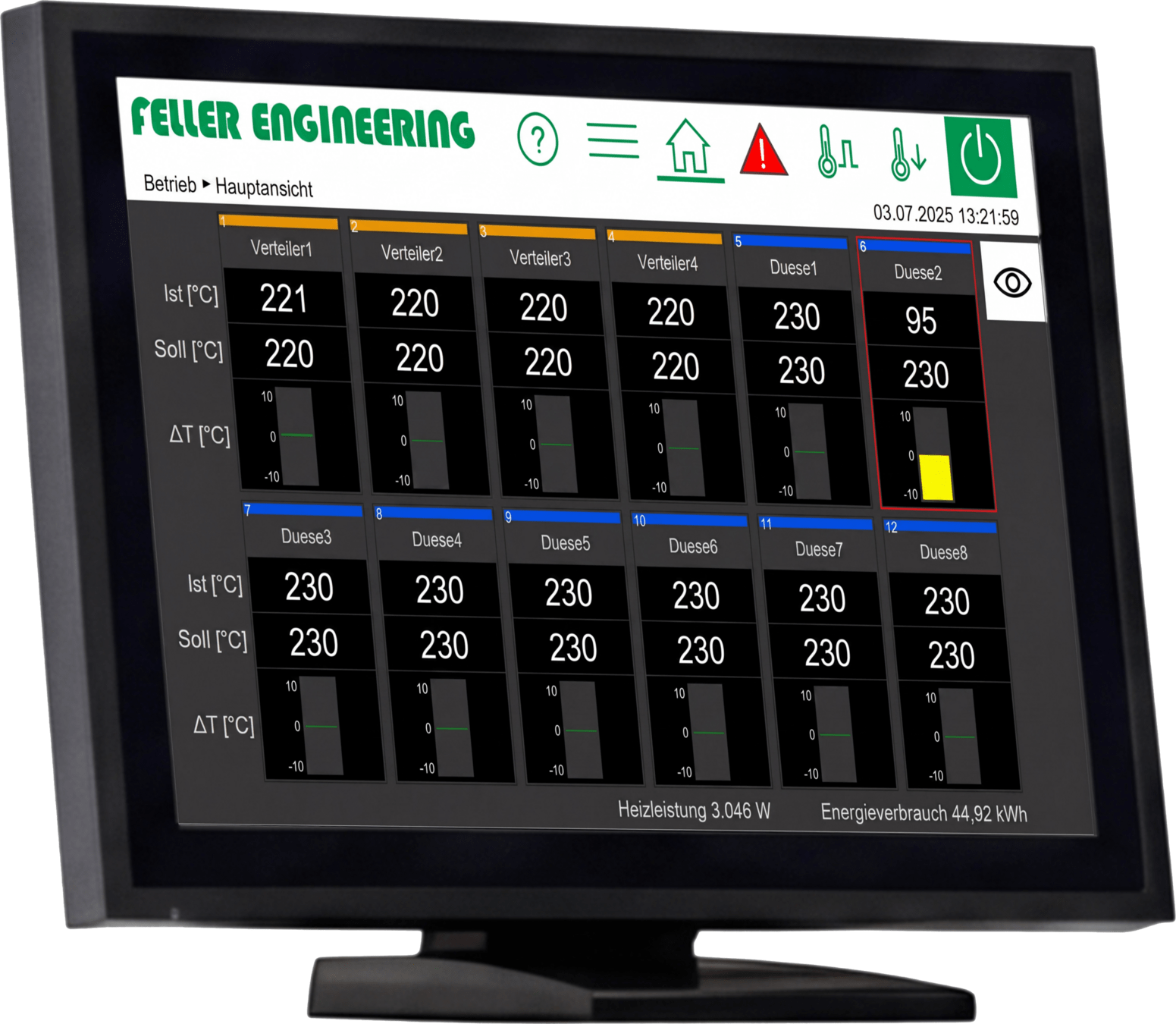

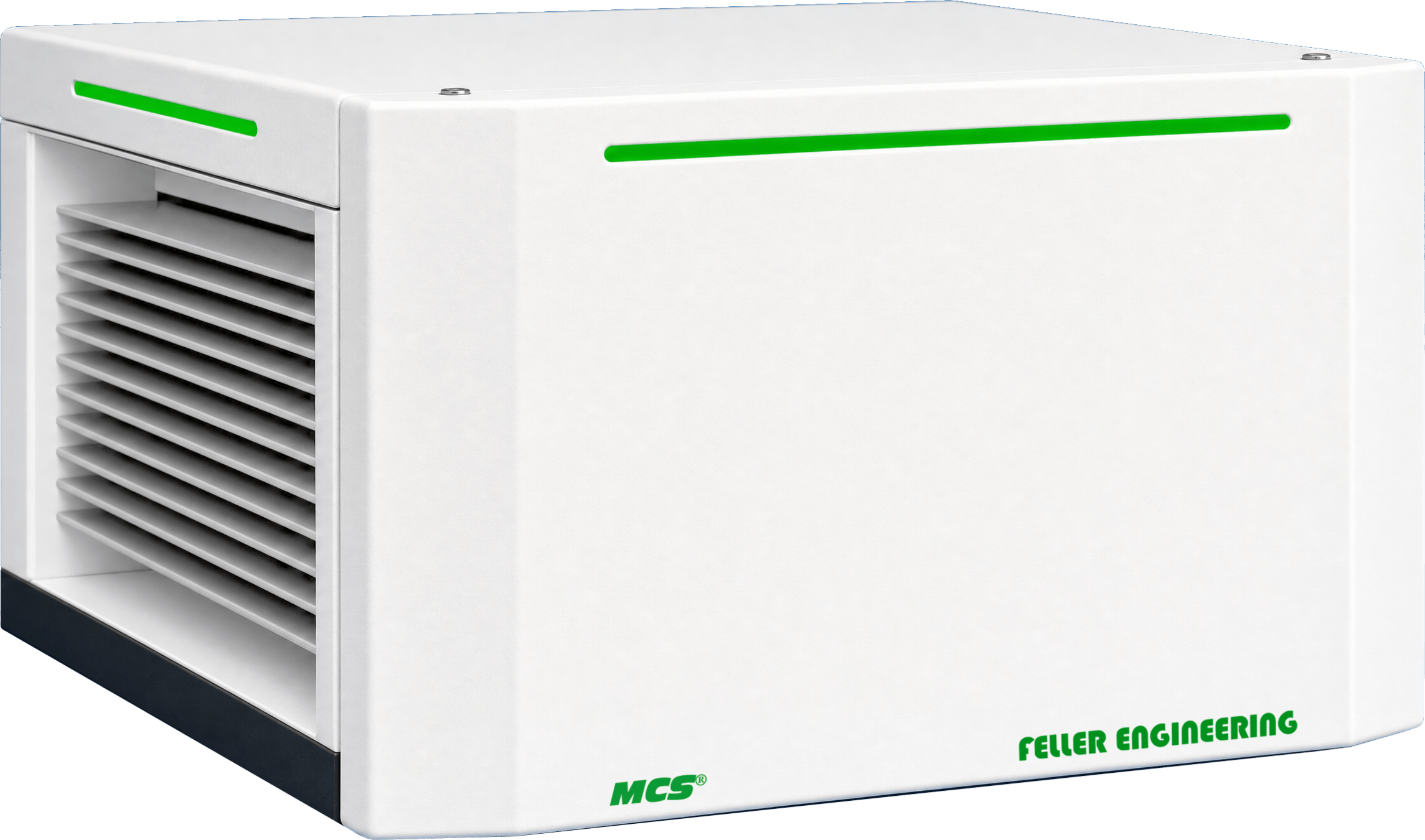

Externer Touch 12"

Mehr Übersicht durch größere Anzeige bei flexibler Platzierung des Bedienpanels.

Einfaches
Interfacekabel

Bedienung über VNC

Mithilfe von VNC kann der Bildschirminhalt des Reglers auf das Bedientableau der Spritzgießmaschine übertragen werden. Dadurch lässt sich der Regler komfortabel direkt über die Bedienoberfläche der Spritzgießmaschine steuern.

Platzsparender Aufbau.

Für mehr Freiraum.

323 mm

411 mm

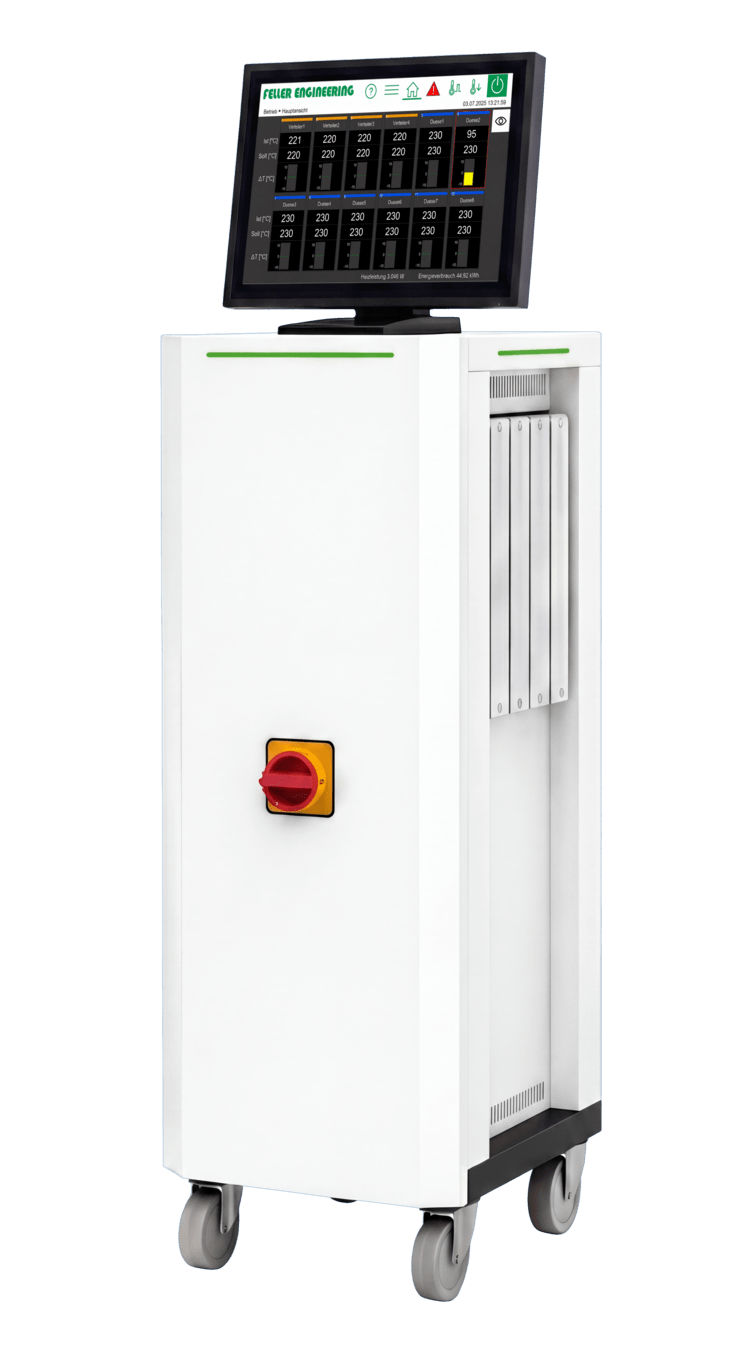

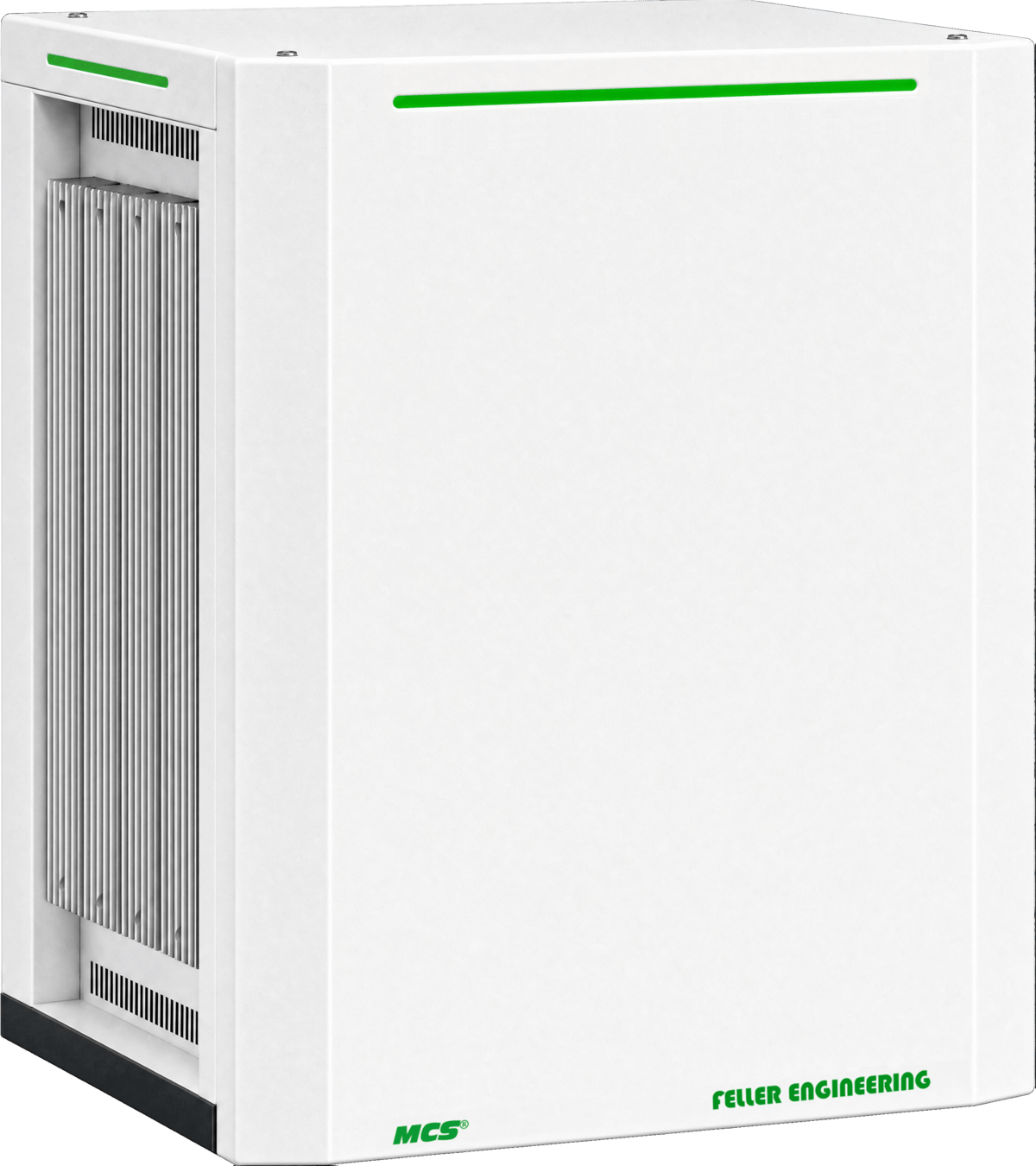

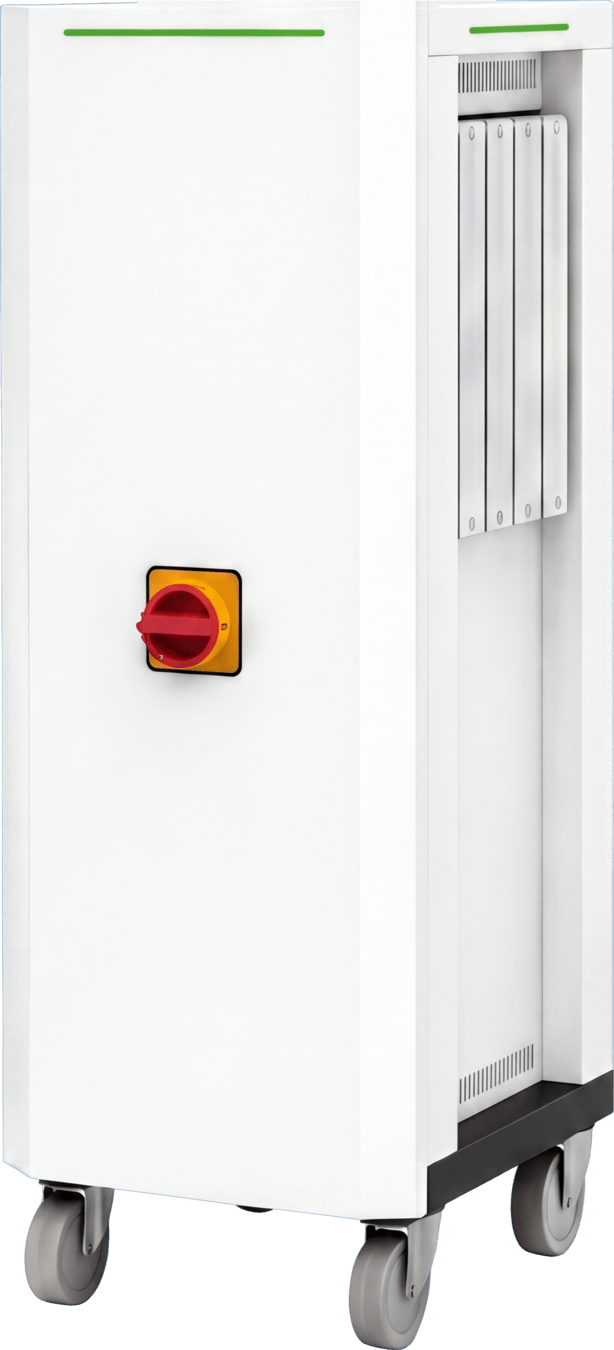

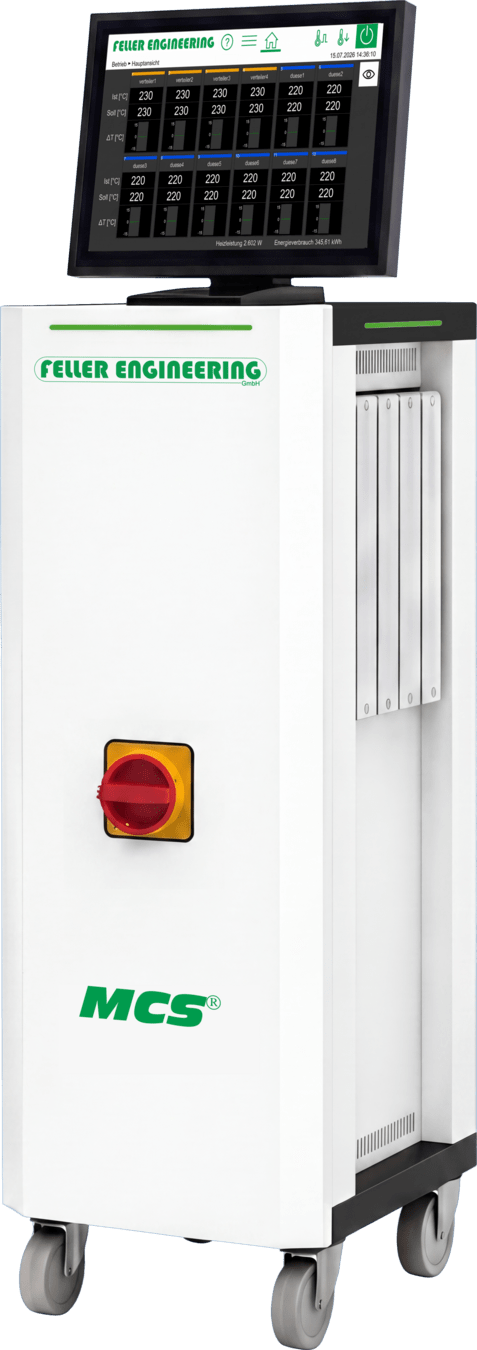

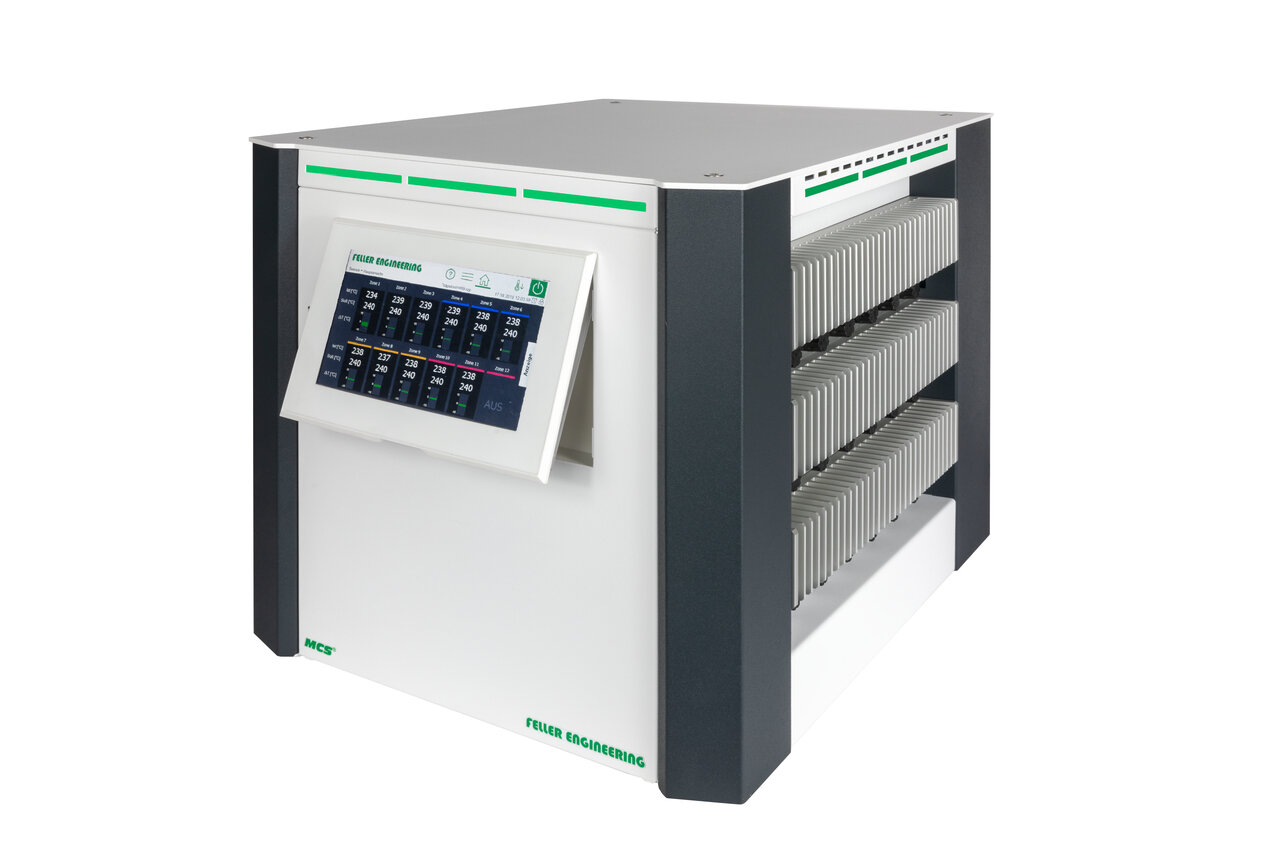

Mini-Tower 30 - 48 Zonen

Besonders platzsparend präsentiert sich der neue Mini-Tower für bis zu 48 Zonen.
Durch die optimierte Bauweise konnte die benötigte Stellfläche um über 60 % reduziert werden. Mit seinen kompakten Abmessungen zählt der Regler zu den platzsparendsten Lösungen am Markt.

Mini-Tower
mit einer um
60 % reduzierten
Stellfläche

Durch die besonders schmale und kompakte Bauweise benötigen die Regler deutlich weniger Stellfläche und schaffen mehr Freiraum im Produktionsumfeld. Dadurch lassen sich Arbeitsbereiche übersichtlicher gestalten, Laufwege optimieren und Maschinen leichter zugänglich halten.
Der platzsparende Aufbau bietet zudem Vorteile beim Werkzeugwechsel, bei der Integration in bestehende Anlagen sowie bei beengten Produktionsverhältnissen.
Trotz der kompakten Abmessungen stehen alle Funktionen und Anschlussmöglichkeiten uneingeschränkt zur Verfügung.

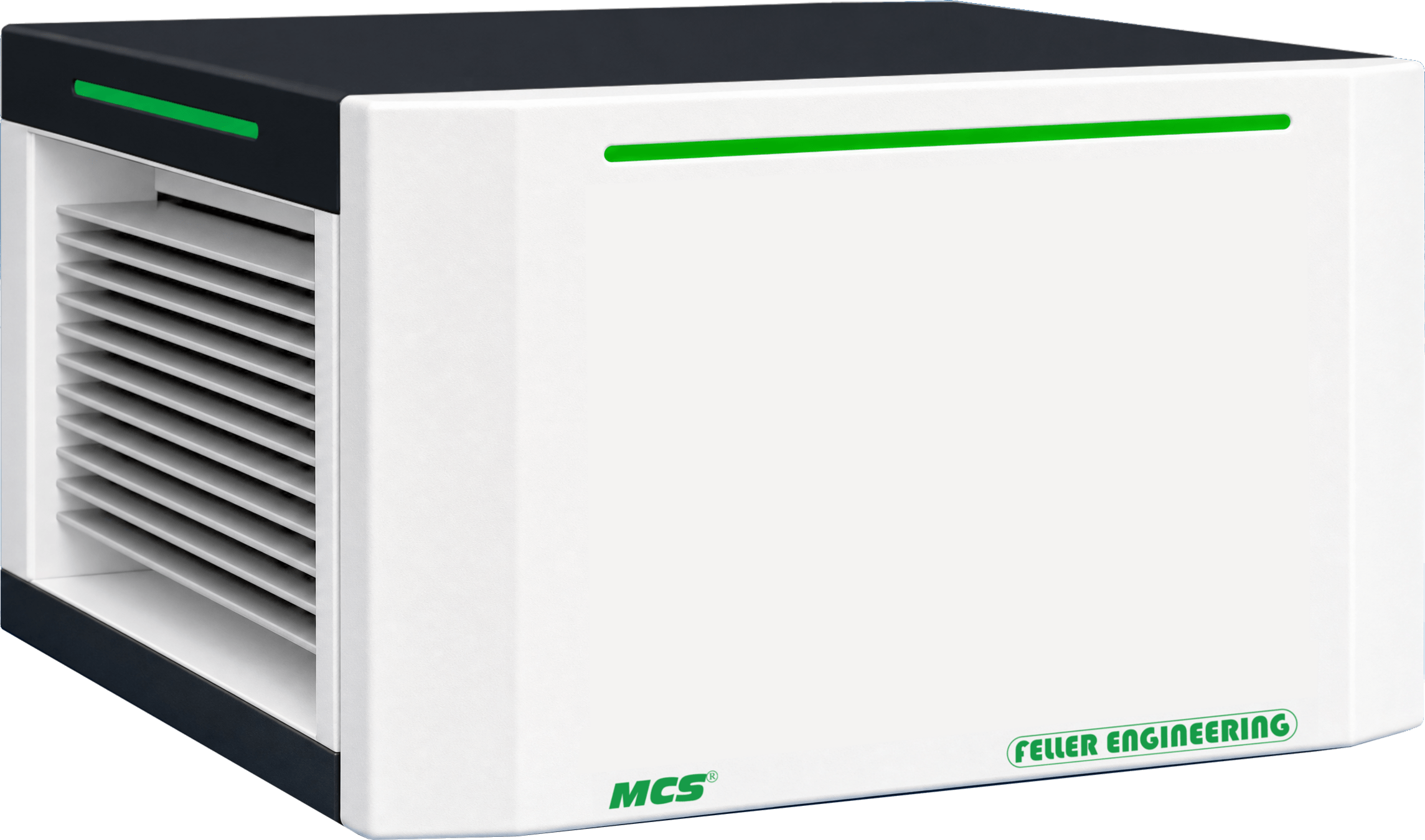

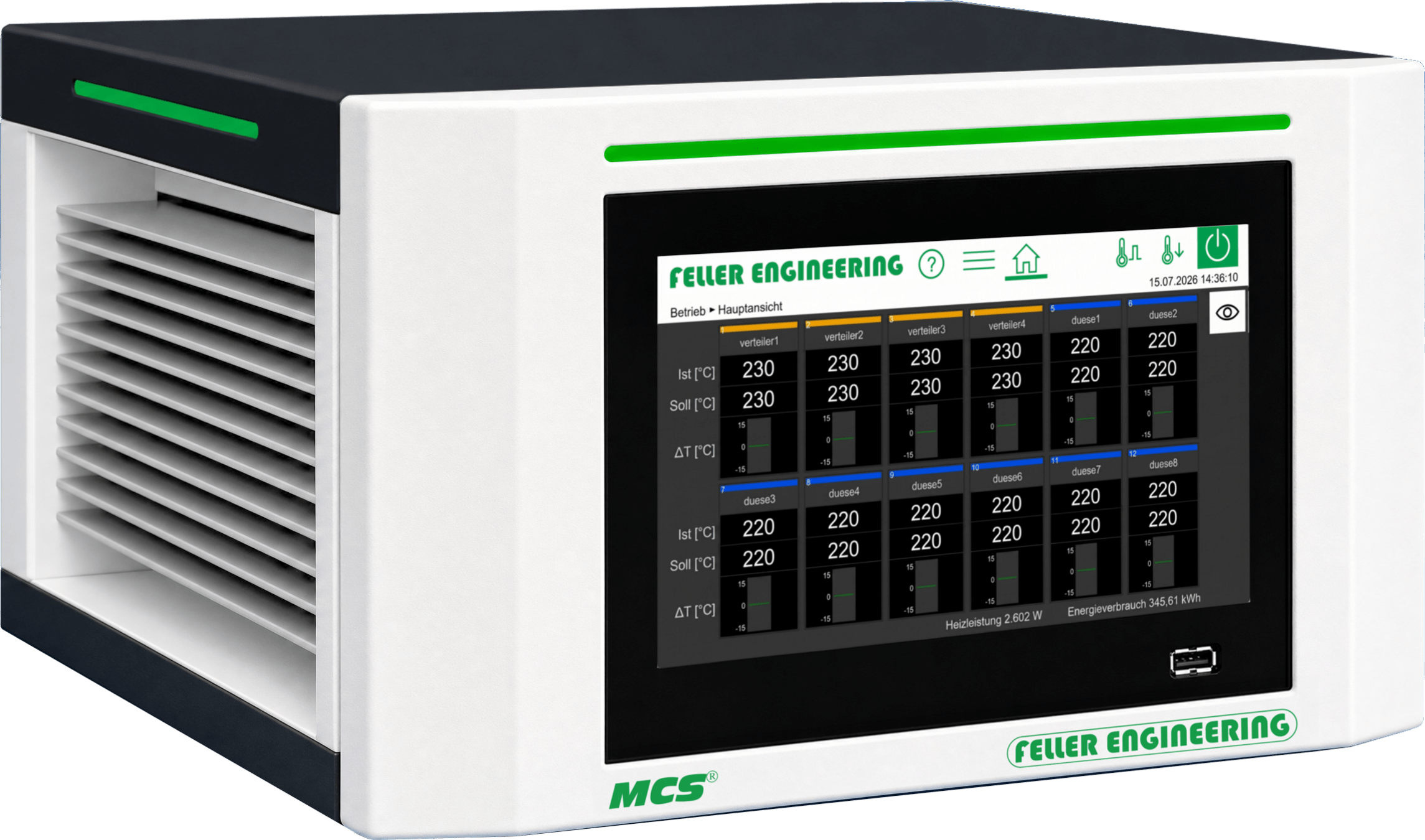

Tischgeräte bis 24 Zonen

411 mm

323 mm

Weniger Stellfläche - mehr Platz

Neue Funktionen

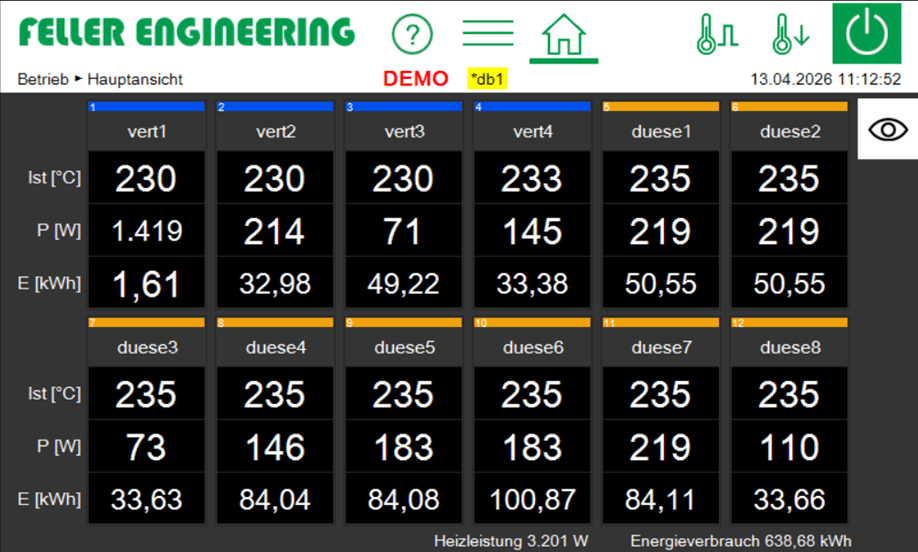

Präzise Berechnung der Leistung und des Energieverbrauchs

Messung der Netzspannung

Heizleistung pro Zone P[W]

Energieverbrauch pro Zone E[kWh]

Gesamter Regler

Die integrierte Netzspannungsmessung ermöglicht eine exakte Berechnung von Leistung und Energieverbrauch. Die ermittelten Werte werden in der Zonenanzeige dargestellt und schaffen maximale Transparenz über den aktuellen Energiebedarf.

Neue Funktionen

Noch mehr Flexibilität in den Anwendungen

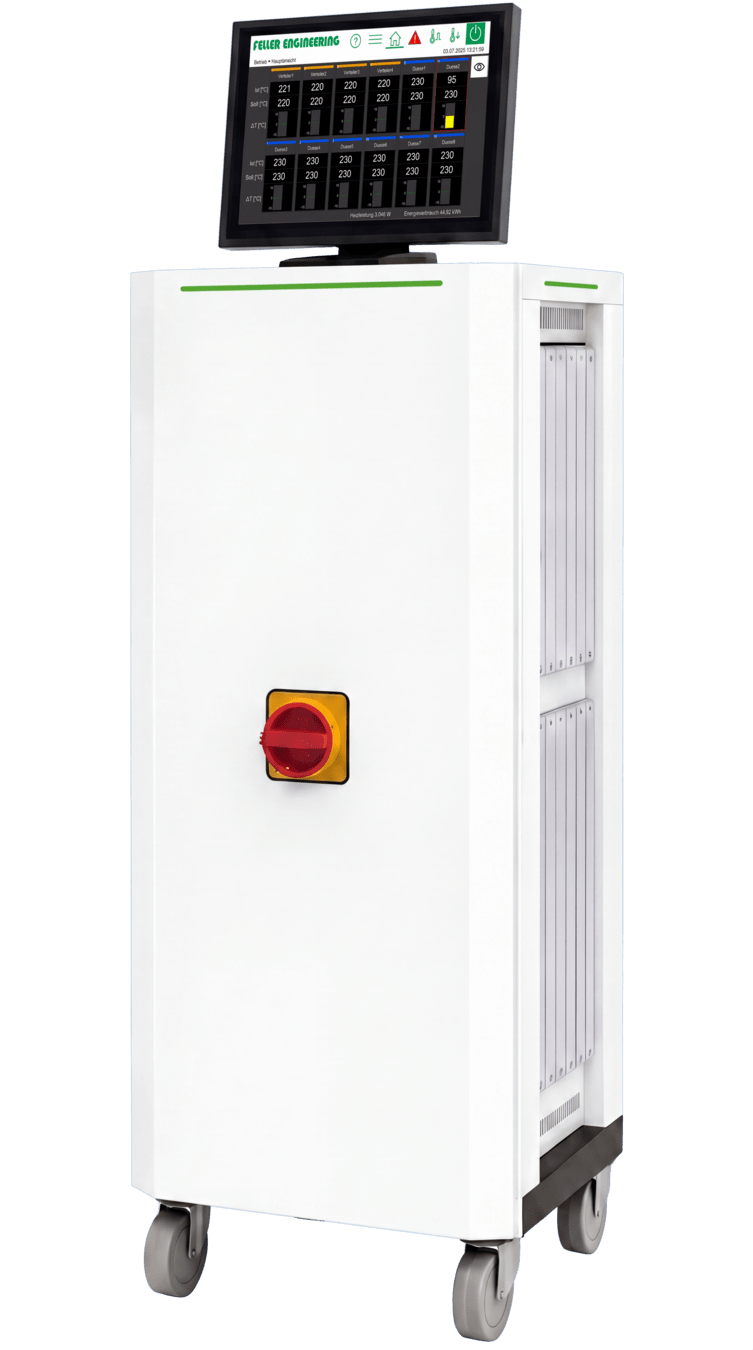

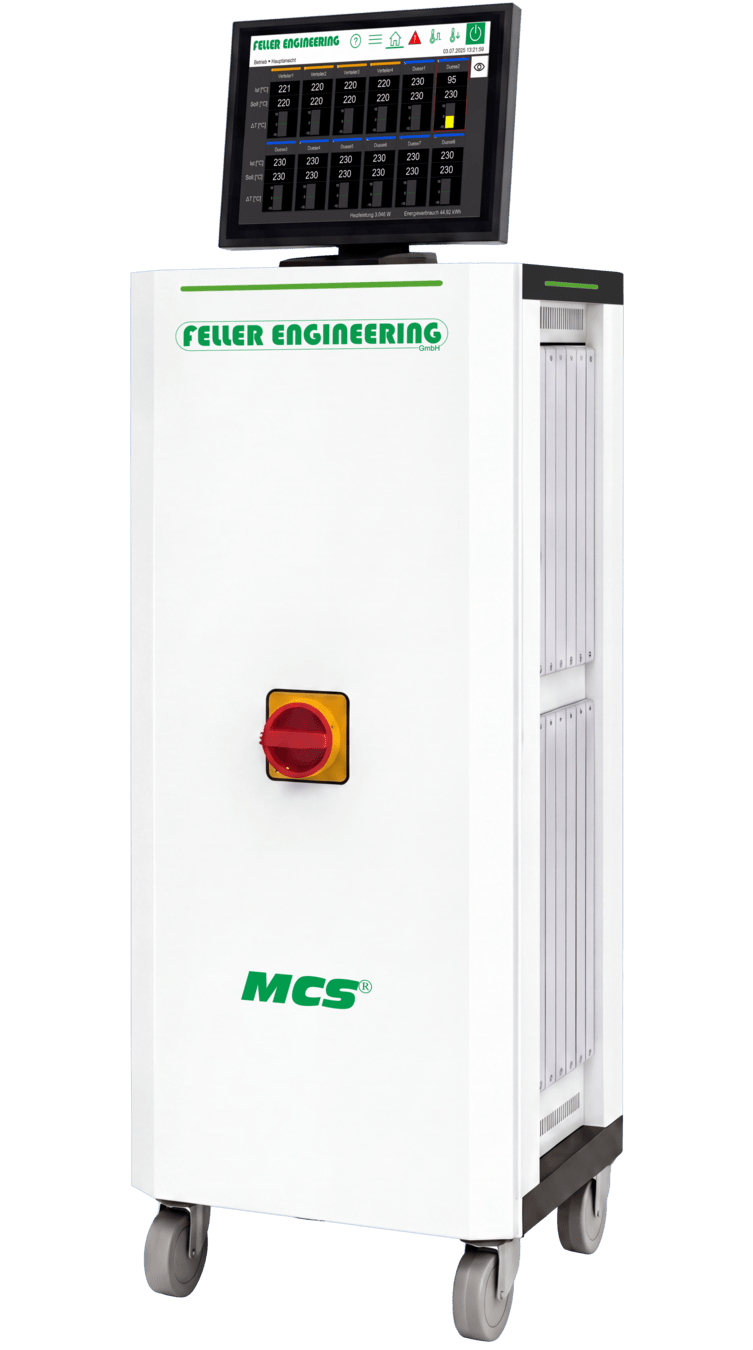

Großer Turm bis 144 Zonen

6 Leistungskarten a 6 Zonen

4 x 6 Leistungskarten a 6 Zonen = 144 Zonen

Der neue Turm unterstützt jetzt bis zu 144 Zonen statt bisher 120. Die erhöhte Kapazität bietet mehr Flexibilität bei der Anlagenplanung und schafft zusätzliche Reserven für zukünftige Erweiterungen.

Neue Generation im Vergleich

Besser, wo es darauf ankommt.

Was sich mit der neuen Generation ändert ...

Was bleibt ...

Design
Abmessungen der Regler
Externe Bedienpanels 7" und 12"
Höhere Auflösung der Displays
Die Sicherungen für jede Zone befinden sich auf der Leistungskarte
Die Leistungskarten sind steckbar und die Einstellung der Adresse entfällt
Mini-Turm mit 30 - 48 Zonen
Großer Turm mit maximal 144 Zonen (bisher 120 Zonen)
Einfaches 4-adriges Kabel zum Anschluss der externen Bedienpanels
Messung der Netzspannung
USB-Anschluss am Bedienpanel (wichtig, falls externes Bedienpanel)
Ethernet-Anschluss am Bedienpanel (wichtig, falls externes Bedienpanel)

Bedienoberfläche
Qualität der Regelung
6 Regelzonen pro Leistungskarte
4 Gehäusegrößen für das gesamte Portfolio
Alle Features werden beibehalten

6 / 12 Zonen

7“ Touchdisplay, resistiv
Auflösung: 800x 480
Stellflächek: 380 x 470 mm (B x T)

7-Zoll-Touchdisplay, kapazitiv

- Deutlich besserer Betrachtungswinkel

- Auflösung: 1024 x 600

- Längere Lebensdauer

Geringere Stellfläche: 323 x 410 mm (B x T)

Gleicher Preis wie Vorgängergeneration

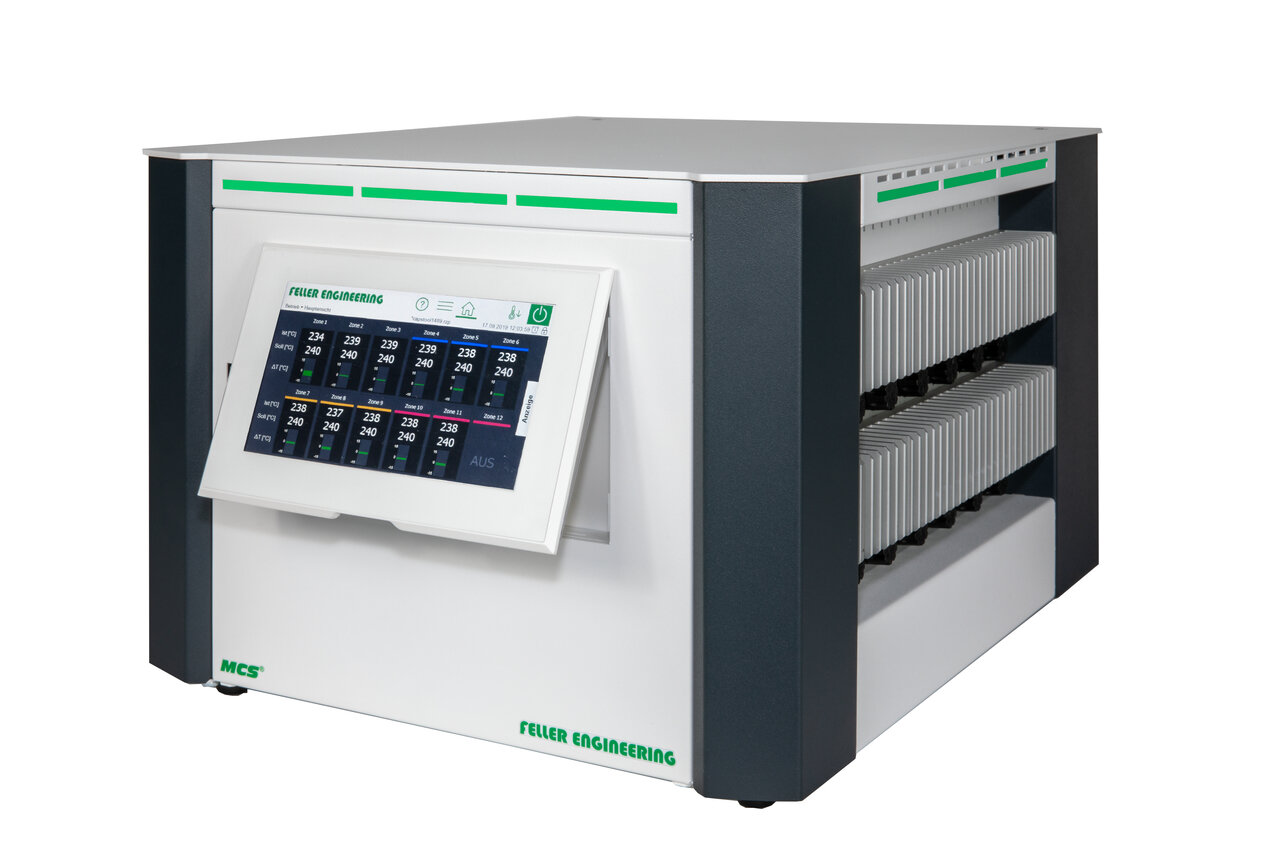

Vorgänger

Neue Generation

Neue Generation im Vergleich

Besser, wo es darauf ankommt.

18 / 24 Zonen

Vorgänger

Neue Generation

Neue Generation im Vergleich

Besser, wo es darauf ankommt.

7-Zoll-Touchdisplay, kapazitiv

- Deutlich besserer Betrachtungswinkel

- Auflösung: 1024 x 600

- Längere Lebensdauer

Geringere Stellfläche: 323 x 410 mm (B x T)

Gleicher Preis wie Vorgängergeneration

7“ Touchdisplay, resistiv
Auflösung: 800x 480
Stellflächek: 380 x 470 mm (B x T)

7“ Bedienpanel, resistiv
Auflösung: 800x 480
Aufstellfläche: 380 x 470 mm (B x T)

Mini Tower

12“ Bedienpanel, kapazitiv

- Deutlich besserer Betrachtungswinkel

- Auflösung: 1280 x 800

- Längere Lebensdauer

Bedienpanel flexibel positionierebar

Geringere Aufstellfläche: 323 x 410 mm (W x D)

Gleicher Preis wie Vorgängergeneration

30 / 36 Zonen

Vorgänger

Neue Generation

Neue Generation im Vergleich

Besser, wo es darauf ankommt.

15“ Touchmonitor, resistiv
Auflösung: 1024 x 819
Aufstellfläche: 506 x 580 mm (B x T)
Komplexes Verbindungskabel (USB, HDMI, Stromversorgung)

42 / 48 Zonen

Vorgänger

Neue Generation

Neue Generation im Vergleich

Besser, wo es darauf ankommt.

Mini Tower

12“ Bedienpanel, kapazitiv

- Deutlich besserer Betrachtungswinkel

- Auflösung: 1280 x 800

- Längere Lebensdauer

Einfaches Verbindungskabel

Aufstellfläche: 323 x 410 mm (W x D)

Gleicher Preis wie Vorgängergeneration

15“ Touchmonitor, resistiv
Auflösung: 1024 x 819
Aufstellfläche: 506 x 580 mm
Komplexes Verbindungskabel (USB, HDMI, Stromversorgung)
Max. 120 Zonen

12“ Bedienpanel, kapazitiv

- Deutlich besserer Betrachtungswinkel

- Auflösung: 1280 x 800

- Längere Lebensdauer

Einfaches Verbindungskabel

Max. 144 Zonen

Aufstellfläche: 506 x 580 mm (B x T)

Gleicher Preis wie Vorgängergeneration

54 - 144 Zonen

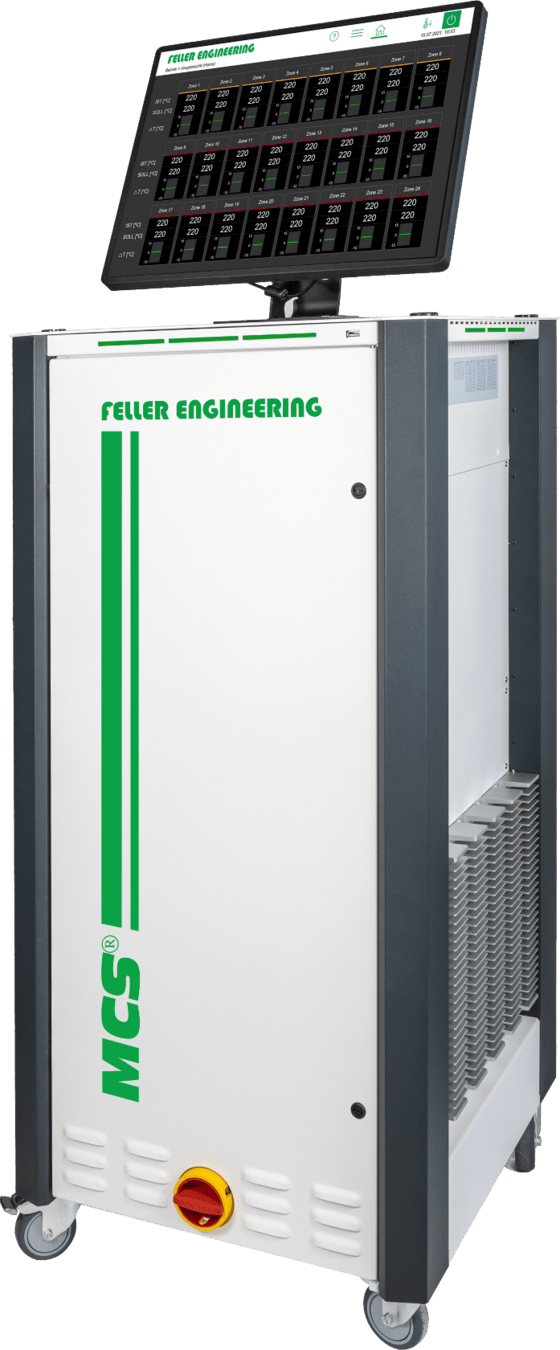

Vorgänger

Neue Generation

Neue Generation im Vergleich

Besser, wo es darauf ankommt.

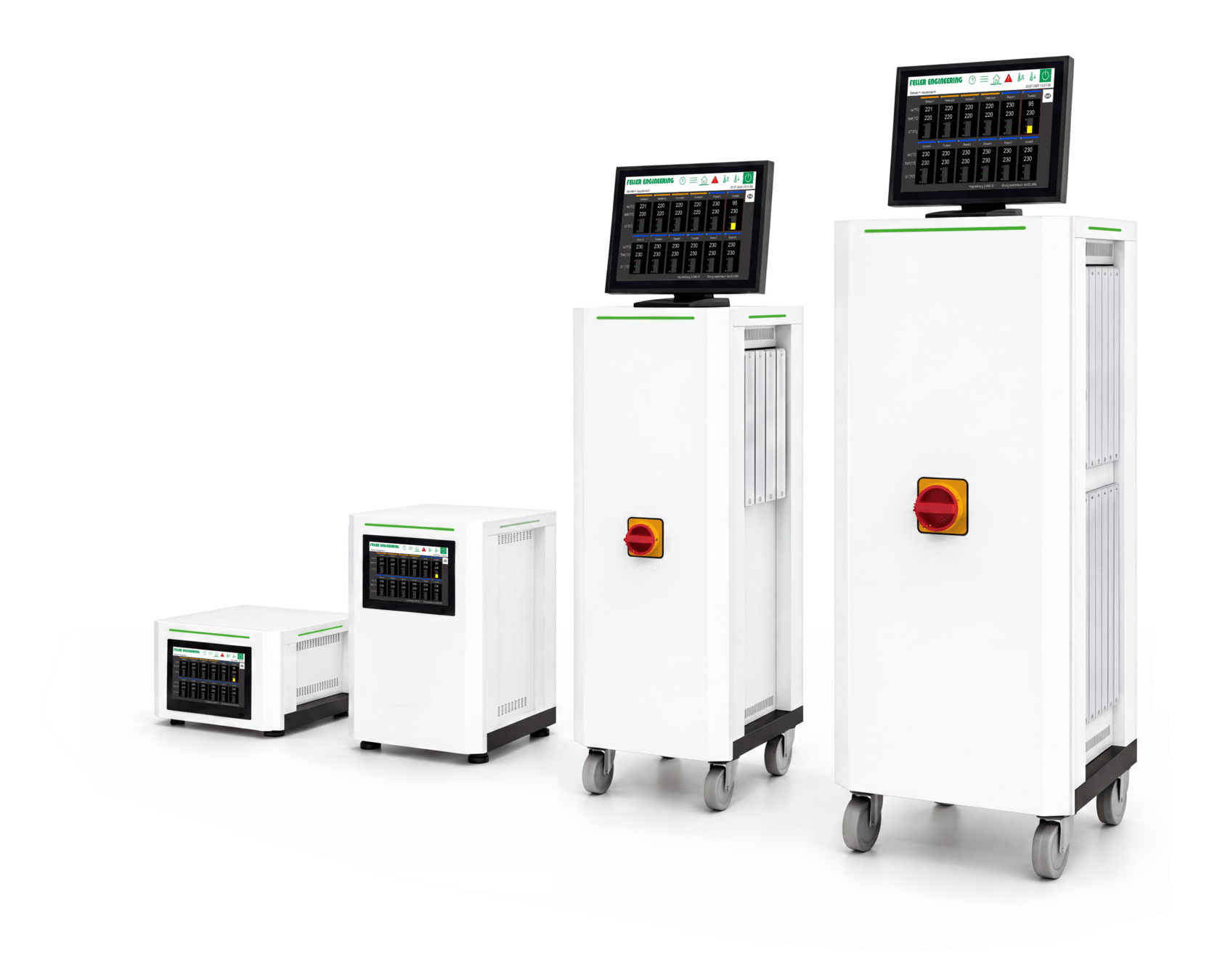

Reglerlösungen von 6 bis 144 Zonen

Für jede Anwendung die passende Größe.

18 / 24 Zonen

30 / 36 / 42 / 48 Zonen

54 - 144 Zonen

Integrierter
Touch 7"

Externer
Touch

12"

6 / 12 Zonen

Sicherheitsfunktionen

Maschinenkopplung

Mehr als Sie erwarten

Leckage-Erkennung

Überwacht den Prozess, erkennt frühzeitig Energieverluste und schützt die Kavität vor unbemerktem Materialaustritt.

Weiterheizen bei Fühlerbruch

Stellt sicher, dass das Werkzeug im Notbetrieb auch ohne Fühler zuverlässig weiterläuft.

Passwortgeschützte Bedienebenen

Stellt sicher, dass Einstellungen und Parameter nur von autorisiertem Personal geändert werden können und der Prozess zuverlässig vor Fehlbedienungen geschützt ist.

Verdrahtungscheck

Prüft automatisch alle angeschlossenen Fühler und Heizungen auf korrekte Verkabelung und erkennt Installationsfehler schnell und zuverlässig.

Umfassende Überwachungsfunktionen

Erfassen alle relevanten Prozessdaten in Echtzeit, erkennen Abweichungen frühzeitig und erhöhen so die Betriebssicherheit und Zuverlässigkeit.

Kurzschlusserkennung Last-Ausgänge

Die Elektronik erkennt Kurzschlüsse beim Einschalten und schützt die Komponenten vor Schäden durch zu hohe Ströme.

Schnittstelle Euromap / OPC UA

OPC UA ist ein branchenübergreifender Kommunikationsstandard und Grundlage von EUROMAP 82.2. Damit lassen sich Heißkanalregler einheitlich direkt über die Spritzgussmaschine parametrieren.

Alarm-Kontakte (Relais)

Melden Störungen zuverlässig nach außen und ermöglichen das Auslösen externer Warnsignale oder Abschaltungen über die Spritzgießmaschine.

Steuereingänge

Ermöglichen es, bestimmte Reglerfunktionen direkt von der Spritzgießmaschine aus anzusteuern.

WLAN-Konnektivität

Mit Hilfe eines WLAN-Adapters kann der Regler mit mobilen Endgeräten wie Tablet oder Smartphone flexibel überwacht und bedient werden.

Bedienoberfläche auf SGM

Ermöglicht auf dem Display der Spritzgießmaschine den Fernzugriff auf die Bedienoberfläche des Reglers.

Schnellstartassistent

Der Schnellstart-Assistent gruppiert die Zonen automatisch und führt den Anwender Schritt für Schritt durch die wichtigsten Einstellungen für eine schnelle Inbetriebnahme nach dem Werkzeugwechsel.

Zyklusüberwachung

Erfasst den Produktionszyklus und schaltet das Werkzeug bei längerem Stillstand automatisch in den Absenkbetrieb.

Thermodynamische Analyse

Vergleicht den aktuellen Werkzeugzustand mit einem gespeicherten Referenzwert und weist auf mögliche Schäden oder Probleme hin.

Integrierter Fehlerassistent

Bei einer Störung erhält der Anwender eine bildgestützte Schritt-für-Schritt-Anleitung zur schnellen Fehlerbehebung.

Gerätenetzwerk bis zu 480 Zonen

Mehrere Regler lassen sich zu einem Gerätenetzwerk für bis zu 480 Zonen verbinden und anschließend zentral bedienen.

14 Sprachen

Für den weltweiten Einsatz kann die Landessprache jederzeit während des Betriebs ohne Unterbrechung angepasst werden.

Weitere Funktionen

Die Regler bieten darüber hinaus weitere Funktionen wie Kurvenschreiber, Werkzeugrezepte, das Gruppieren und Benennen von Zonen, Boost, Standby, sequentielles Aufheizen sowie eine Ereignisliste.

Umfassende Funktionalität

Alles drin was Sie brauchen
