Segunda capacitación Introducción a QGIS
Samuel Mesa
samuel.mesa@ambientebogota.gov.co
2020
Secretaria Distrital de Ambiente
![](https://s3.amazonaws.com/media-p.slid.es/uploads/989/images/6690468/img03.png)
Diego Rodriguez
arcesio.rodriguez@ambientebogota.gov.co
![](https://media3.giphy.com/media/sBikoeGRyOrK0/giphy.gif)
![](https://i.imgur.com/pj5vASD.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/989/images/7984708/pasted-from-clipboard.png)
Contenido del taller
Taller | Segunda capacitación de introducción a QGIS |
Total Horas | 2 horas |
Datos |
http://tiny.cc/qgiSDAta
- Introducción al proyecto QGIS
- Generalidades sobre los SIG, SRC y formatos
- Interfaz gráfica
- Proyecto y configuraciones de QGIS
- Capas y temas
- Complementos y extensiones
- Mapas base
- Cargue de datos y exportar datos
- Propiedades de capa y tabla de atributos
- Geoservicios
- Semiología gráfica y diseño cartográfico
Sobre QGIS
"QGIS es un Sistema de Información Geográfica (SIG) de Código Abierto licenciado bajo GNU - General Public License . QGIS es un proyecto oficial de Open Source Geospatial Foundation (OSGeo). Corre sobre Linux, Unix, Mac OSX, Windows y Android y soporta numerosos formatos y funcionalidades de datos vector, datos ráster y bases de datos."
Sitio Web de QGIS
Sitio Web: https://qgis.org
Repositorio del código fuente: https://github.com/qgis/QGIS
Ecosistema de herramientas QGIS
![](https://i.imgur.com/HhwIAz5.png)
Canales de comunicación y soporte
- Lista de correo de usuario de QGIS, desarrolladores, traducción:
https://qgis.org/es/site/getinvolved/mailinglists.html#qgis-mailinglists - GIS Stack Exchange: https://gis.stackexchange.com/?tags=qgis
- Chat con Freenode.net: https://webchat.freenode.net/?channels=#qgis
- Reporte de incidencias y errores: https://github.com/qgis/QGIS/issues
- Grupo de usuarios de QGIS Colombia: http://qgisusers.co/es/
- Soporte comercial (lista de empresas):
https://qgis.org/es/site/forusers/commercial_support.html
![](https://i.imgur.com/CG7ILsT.jpg)
Algunos datos de interés de QGIS
- Anteriormente conocido como Quantum GIS
- Inicia su desarrollo en el año 2002 como un proyecto de Gary Sherman
- Se acepta como un proyecto de incubación de OSGeo en el año 2007
- Se libera la versión 1.0 en el año 2009
- Desarrollado principalmente usando el lenguaje C++ con librerías de QT
- El lenguaje de Scripts y principal para el desarrollo de complementos es Python
- Desde el año 2015 se mantiene dos versiones, una versión reciente (actualmente la 3.16) y una versión Long Term-Release (actualmente 3.10 LTR)
- La liberación de la próxima versión LTR será para el 1er semestre de 2021 (3.16 LTR)
De acuerdo a Open Hub y a la fecha:
- Con un total de 1,981,017 líneas de código
- Un costo estimado de desarrollo de US $ 30,879,558
- Cerca de 149 desarrolladores contribuyendo al código
Principales características
![](https://i.imgur.com/f27UcLj.png)
![](https://i.imgur.com/bXUAYln.png)
- Interfaz gráfica amigable y multiplataforma
- Representación de datos en 2D y 3D. Manejo de múltiples vistas
- Lectura y escritura de datos espaciales y no espaciales a través de la librería GDAL/OGR
- PostgreSQL, MySQL Spatial
- ORACLE Spatial, MS
- GeoPackage, SpatiaLite
- KML, GML
- GeoTiff, ERDAS Imagine
- Simbología y etiquetado avanzado
- Herramientas de digitalización avanzada
- Configuración de formularios para la edición y despliegue de datos
- Composición de mapas con salidas y diseños de mapas profesionales
Principales características
- Caja de herramientas y modelador gráfico de procesos
- Soporte y representación de datos multitemporales
- Integración con herramientas de GRASS GIS, R, Orfeo Toolbox, LASTOOLS, SAGA GIS
- Publicación de servicios geográficos OGC: WMS, WFS, WCS, WPS
- Extensión de herramientas y funcionalidades a través de complementos
- Integración de Python como lenguaje de Scripts
- Calculadora de campos y expresiones potentes
- Bases de datos: gestión de BDE, facilidad de consultas SQL, relaciones y uniones
![](https://i.imgur.com/Z1MVuwa.gif)
![](https://i.imgur.com/DtpDkBx.png)
¿Cómo contribuir?
Icons from www.flaticon.com
Reportando errores
![](https://i.imgur.com/kPoy4EV.png)
Donando para soportar el proyecto
![](https://i.imgur.com/9pJW9Se.png)
Apoyo en la traducción
![](https://i.imgur.com/y8g9746.png)
Desarrollo: core, parches o complementos
![](https://i.imgur.com/JqzpvGD.png)
Participando en canales de comunicación
![](https://i.imgur.com/xasWmAw.png)
¿Qué es un SIG?
![](https://i.imgur.com/iVM7zmb.png)
¿Qué es un SIG?
![](https://i.imgur.com/b6fPUtV.png)
Adaptado de Mountain Geoportal (2012)
Sistema de coordenadas
![](https://i.imgur.com/udFZ1bN.gif)
![](https://i.imgur.com/0sLpgYC.png)
![](https://i.imgur.com/yK9A38L.png)
![](https://i.imgur.com/mJX10Cv.png)
![](https://i.imgur.com/UXlm6Tm.png)
En QGIS los SRC se clasifican en coordenadas geográficas y proyectadas. Su definición se realiza a través del código EPSG
IGAC, 2020
IDECA, 2019
Modelo y estructuras de datos SIG
QGIS permite manejar las siguientes estructuras y datos:
- Vector (incluye CAD)
- Raster
- Malla (multitemporal)
- Tablas (datos alfanuméricos)
Formatos:
- GeoPackage
- SHP, KML, GeoJSON
- GeoTIF, JP2 ....
![](https://i.imgur.com/p3prieW.png)
![](https://i.imgur.com/GnR2esG.png)
Los datos vectoriales pueden ser 2D o 3D y multitemporal
La interfaz gráfica de QGIS
![](https://i.imgur.com/q5CcruO.png)
- Paneles
- Capas
- Navegador
- Caja de herramientas
- Barra de herramientas
- Administrar capas
- Digitalización
Complementos en QGIS
Son extensiones de funcionalidades de terceros a través de un repositorio de complementos. Generalmente escrito en Python.
Son cientos de complementos (actualmente más de 700) a los que se puede acceder a través del repositorio oficial de QGIS.
La gestión permite mantener actualizado con las últimas novedades de lanzamiento.
![](https://i.imgur.com/UlkI4Tc.png)
Algunos complementos útiles
Algunos complementos de terceros de interés:
- QuickMapServices para el acceso a una gran variedad de mapas base incluyendo OpenStreetMap, Google y Big Maps.
- Qgis2threejs para realizar despliegues de vistas dinámicas en 3D con HTML y JavaScript
- Semi-Automatic Classification Plugin: completo para el procesamiento digital de imágenes de satélite
- Data Plotly para generar gráficos estadísticos interactivos
- Group Stats para generar agregaciones y resúmenes estadísticos
- QGIS Cloud Plugin, GISQuick, Lizmap, qgis2web publicación de mapas en la nube
- QuickWKT permite la representación de capas en formato WKT
- Asistente LADM-COL: catastro multipropósito en Colombia
- QGIS Resource Sharing: recursos mantenido por la comunidad, ejemplo biblioteca de símbolos
Algunas configuraciones básicas
- Las configuraciones pueden aplicarse a un perfil o a un proyecto
- Para el caso de crear más de un perfil, que es análogo a las sesiones de usuario use la opción Configuración -> Perfiles de usuario.
- Desde Configuración -> Opciones... realice las configuraciones correspondientes al idioma, interfaz gráfica, iconos, caché opciones de representación y rendimiento, red, procesos, etc.
- Desde Proyecto -> Propiedades... configure las opciones del proyecto como el nombre, SRC, metadatos, configuración de rutas, servidor de QGIS.
![](https://i.imgur.com/XyWxFV5.png)
Proyecto de QGIS
- Un proyecto de QGIS tiene una extensión *.qgs es un archivo de texto plano con sintaxis en XML
- Las últimas versiones de QGIS incluyen la extensión *.qgz, que vendría siendo un contenedor de archivos o comprimido del *.qgs
- Para guardar un proyecto de QGIS use el menú Proyecto -> Guardar como...
- Recomendaciones al guardar el proyecto:
- No use caracteres especiales en los nombres, ni del proyecto ni de las capas
- Evite nombres con espacios, remplace con ( _ )
- Maneje por defecto rutas relativas referidas a una carpera

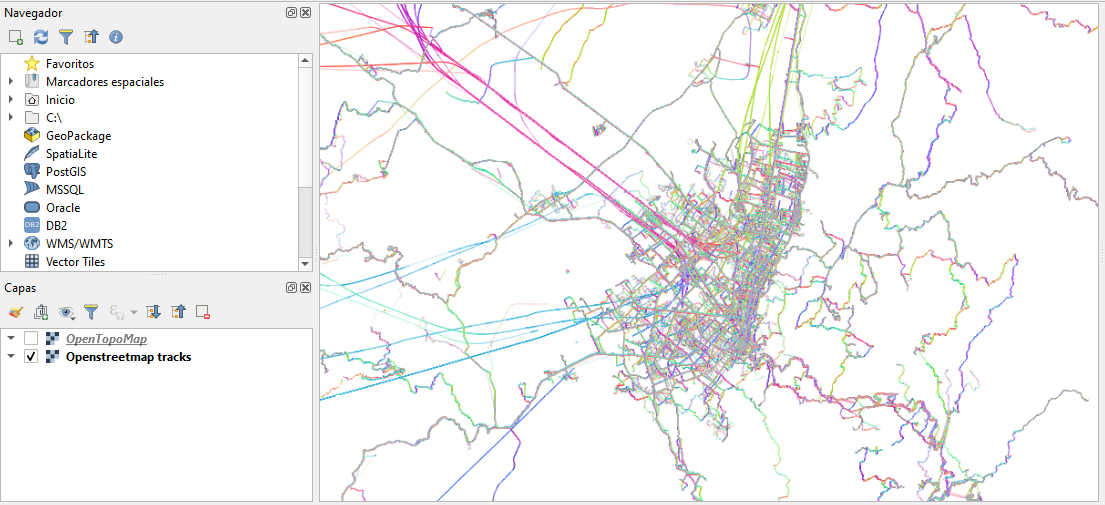

Mapas Base
- QuickMapServices: QuickMapServices es el plugin por excelencia de QGIS con el que puedes visualizar infinidad de mapas base sin necesidad de descargar cartografía ráster o vectorial.

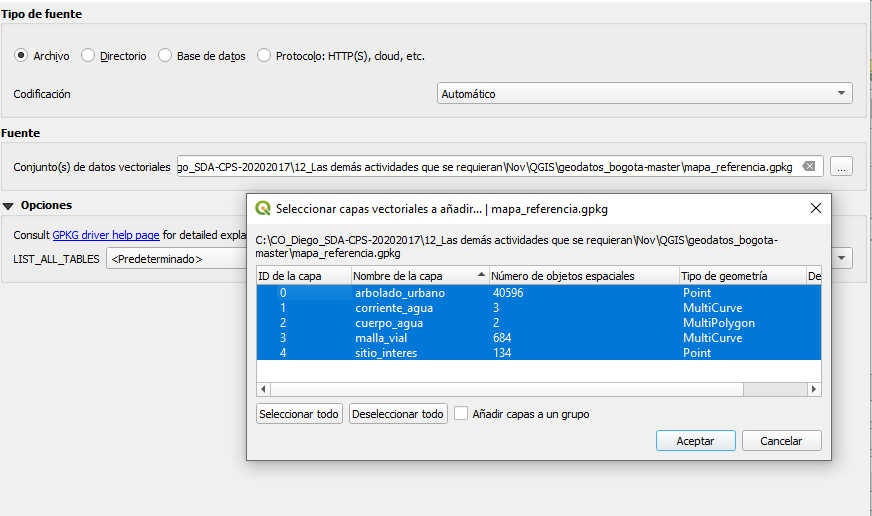

Cargue de Datos
- QGIS Permite importar y exportar múltiples formatos
Propiedades de Capa y Atributos
![](https://s3.amazonaws.com/media-p.slid.es/uploads/897795/images/7989278/pasted-from-clipboard.png)
Geoservicios
- Son servicios WEB basados en estándares que permiten publicar información geográfica tanto vector como ráster
- WMS (Web Map Service)
- WFS (Web Feature Service)
- WCS (Web Coverage Service)
- Otros Tipos
- WPS (Web Processing Service)
- CSW (OGC Catalogue Service)
- WFS-T (Web Feature Service - Transactions)
Diseño Cartográfico
- Ciencia aplicada que se encarga de reunir, realizar y analizar medidas y datos de regiones de la Tierra, para representarlas gráficamente con diferentes dimensiones lineales
![](https://s3.amazonaws.com/media-p.slid.es/uploads/897795/images/7989380/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/897795/images/7989397/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/897795/images/7989412/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/897795/images/7989447/pasted-from-clipboard.png)
