proyecto
Alarma_Anti_Robo

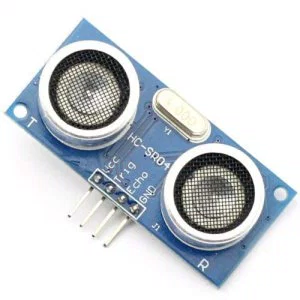

Sensor de Distancia de Ultrasonido HC-SR04
- El HC-SR04 es un sensor de distancias por ultrasonidos
- capaz de detectar objetos y calcular la distancia a la que se encuentra en un rango de 2 a 450 cm.
- El sensor funciona por ultrasonidos y contiene toda la electrónica encargada de hacer la medición.
Descripción Sensor de Distancia de Ultrasonido HC-SR04
Sensor de Distancia de Ultrasonido HC-SR04
Características
- Dimensiones del circuito: 43 x 20 x 17 mm
- Tensión de alimentación: 5 Vcc
- Frecuencia de trabajo: 40 KHz
- Rango máximo: 4.5 m
- Rango mínimo: 1.7 cm
- Duración mínima del pulso de disparo (nivel TTL): 10 μS.
- Duración del pulso eco de salida (nivel TTL): 100-25000 μS.
- Tiempo mínimo de espera entre una medida y el inicio de otra 20 mS.
Pines de conexión:
- VCC
- Trig (Disparo del ultrasonido)
- Echo (Recepción del ultrasonido)
- GND
Sensor de Distancia de Ultrasonido HC-SR04

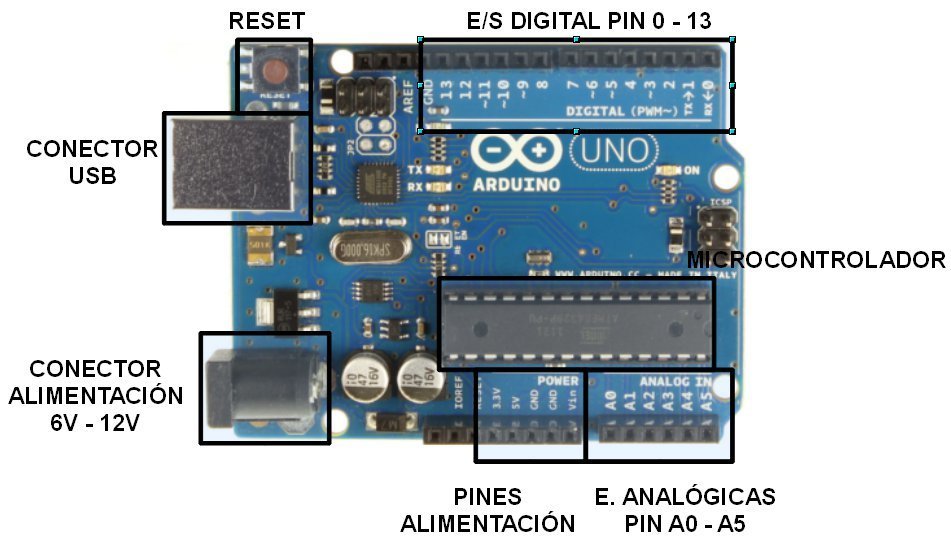

Arduino UNO ó
Genuino y UNO
- La UNO es el mejor consejo para comenzar con la electrónica y la codificación. Si esta es tu primera experiencia con la plataforma.
- la UNO es la tabla más robusta con la que puedes empezar a jugar.
- La UNO es la junta más utilizada y documentada de toda la familia Arduino & Genuino

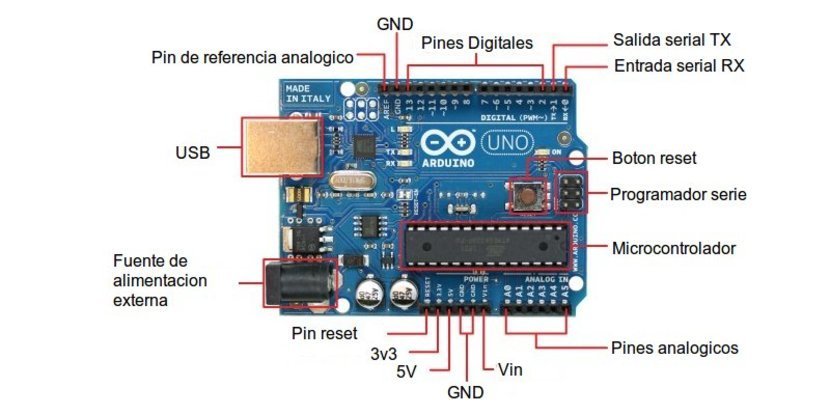

Arduino UNO ó
Genuino y UNO

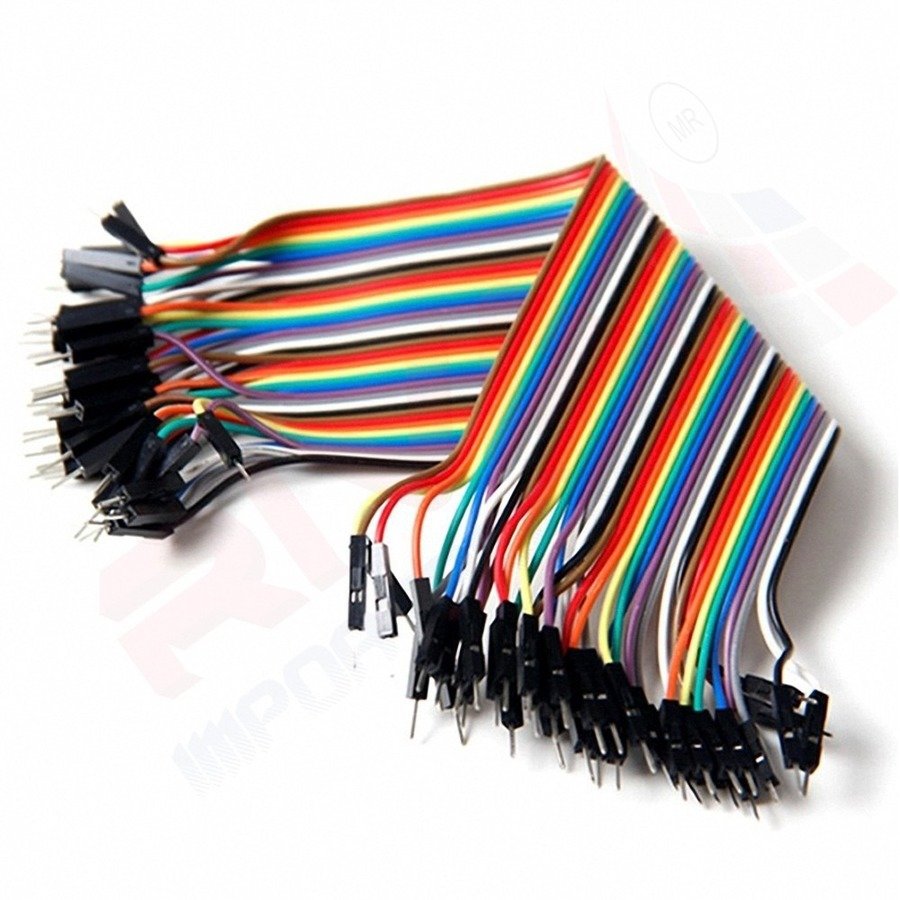

Cables Dupont Macho - Macho Protoboard Arduino

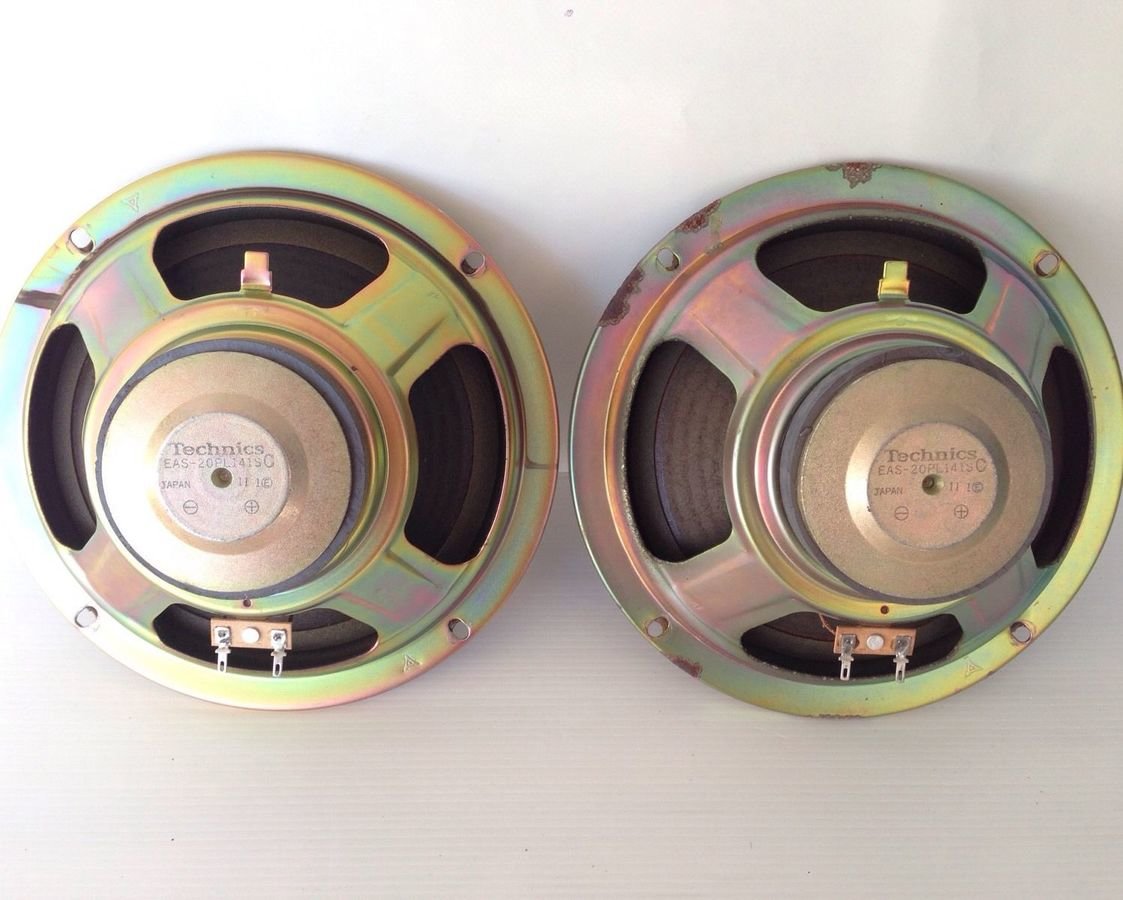

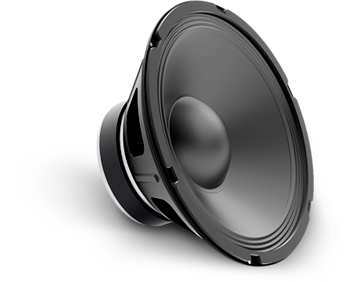

speaker o Bocinas
