Geotecnologias como ferramenta de resposta a desastres.
Narcélio de Sá Pereira Filho
Geógrafo
narceliosapereira@gmail.com
Do terremoto no Haiti ao desastre de Brumadinho
Quem sou?
Geógrafo - UFC
Mestre em Geografia - UFC
Auditor do Tesouro Municipal na prefeitura de Caucaia-CE
Coordenador da Comunidade QGISBR
Membro da comunidade OpenStreetMapBR
Mapeador do Humanitarian OpenStreetMap Team
Membro do Geocast Brasil
MAPAS E DADOS GEOESPACIAIS EM CONTEXTO DE CRISES
Cada desastre ou crise humanitária são diferentes uns dos outros.
Questões básicas:
-
O que aconteceu (ou está acontecendo)?
-
Onde isso aconteceu?
-
Quem e o que é mais afetado?
-
Quais são as áreas, populações ou setores com maior necessidade?
MAPAS E DADOS GEOESPACIAIS EM CONTEXTO DE CRISES
Os mapas e os dados espaciais servem como uma ferramenta fundamental para responder a essas perguntas.
Onde?
Quem?
Indicando áreas de deslocamento forçado e áreas onde o reassentamento está ocorrendo.
Indicando quais as comunidades e populações foram afetadas ou estão em necessidade.
Original map by John Snow showing the clusters of cholera cases in the London epidemic of 1854, drawn and lithographed by Charles Cheffins.
John Snow
Mapa dos casos de cólera na epidemia de Londres de 1854
Os mapas e os dados do mapa vão muito além da localização, em uma era de recursos humanitários limitados, eles nos ajudam a priorizar, avaliar e fornecer dados com precisão para a tomada de decisão.
Situações de resposta a desastres são sempre atípicas, exigindo decisões rápidas em um ambiente extremamente dinâmico e mutável, onde transitam inúmeras informações muitas vezes confusas, incompletas ou, até mesmo, inverídicas. Assim, torna-se necessário criar mecanismos para subsidiar os tomadores de decisão, com informações rápidas, atualizadas e precisas.
(NATIONAL RESEARCH COUNCIL, 2009)
Geotecnologias como ferramenta de resposta a desastres
Haiti, janeiro de 2010
Mapeamento participativo
Crowdsourcing Mapping
Haiti, janeiro de 2010
Haiti, janeiro de 2010
Haiti
Resposta da comunidade OSM
após o terremoto de janeiro de 2010.
ANTES
DEPOIS
Haiti
Resposta da comunidade OSM
após o terremoto de janeiro de 2010.
Jeffery Jonhson
Open Solutions Group
"O que foi feito no Haiti mudou para sempre a forma como se responde a um desastre."
"Pela primeira vez, agora temos um conjunto de condições em que os indivíduos, a partir do conforto e segurança de sua própria casa, podem literalmente ajudar outras pessoas a salvar vidas em uma zona de desastre, contribuindo para a OSM"
Digital Humanitarians: How Big Data is Changing the Face of Humanitarian Response.
Patrick Meier
Schuyler Erle
OSGeo Foundation
OSM to the rescue
Mudança de paradigma
A experiência do OSM no Haiti demonstrou que os voluntários que colaboram com dados abertos podem criar rapidamente informações precisas e confiáveis.
Porque o OSM?
O OSM representa uma abordagem aberta de como os dados são coletados e distribuídos, o que os torna rápidos, livres e flexíveis; uma combinação ideal para os humanitários.
O que é o OSM?
O OpenStreetMap (OSM) não é propriamente um mapa, mas uma base de dados georreferenciados.
A maior do mundo em dados abertos.
O OSM não é apenas um mapa
Os dados normalmente são exibidos sob a forma de mapas, através de layers TMS¹ renderizados do OSM para slippy-maps, na web: em browser (ao lado) ou mobile.
¹ Tile Map Service
OSM em NÚMEROS:
5.550.549 em 2019-07-21
5
milhões de Contribuidores cadastrados
Número de Nós (nodes)
5.330.081.540
Número de Linhas (ways)
591.983.240
Número de Relações (relations)
6.916.997
119GB
Memória Física:
Mundo
75GB
uncompressed (XML)
PBF
Brasil
723MB
1,6GB
PBF
.shp
Número de pontos GPS
7.403.245.085
Qual o Sistema de Coordenadas (CRS) do OSM?
- Os dados: WGS84 (EPSG:4326)
- As camadas TMS (mapas renderizados, imagens de satélite): Web Mercator (ou Pseudo-Mercator, EPSG:3857)
LICENÇA DE USO DOS DADOS - DIREITOS AUTORAIS:
- É livre o acesso, uso, difusão, adaptação, dos dados do OSM, sob licença ODbL 1.0, requerendo-se que os créditos constem visíveis.
- A cartografia dos mapas, renderização, tiles e documentação, sujeitam-se à licença Creative Commons / Attribution-ShareAlike 2.0 Generic (CC BY-SA 2.0), requerendo-se que, em nova produção sobre ou usando o material, os créditos constem visíveis.
- O modo de atribuir os créditos, eventualmente discriminando o que foi utilizado (se mapa base renderizado ou somente dados), é fazer constar em material publicado: © Contribuidores do OpenStreetMap
Quem pode adicionar os dados?
Todo usuário cadastrado no OSM pode adicionar dados.
Funciona da mesma forma que a Wikipédia.
Quem cuida dos dados adicionados?
- Todos os usuários;
- A Comunidade OSM no Brasil
- A Comunidade internacional
- Data Working Group
MONITORAMENTO DE EDIÇÕES:
Osmosis
OSM Inspector https://wiki.openstreetmap.org/wiki/OSM_Inspector
Who Did It http://simon04.dev.openstreetmap.org/whodidit/
OSMCHA
https://osmcha.mapbox.com/
COMO É FEITO O CONTROLE DE QUALIDADE?
Manutenção, reversão de erros, aprimoramento,evitar vandalismo, etc.
- Por todas as comunidades; coordenadores, locais e mundiais;
- Pelos Working Groups internacionais: Data Working Group, etc.
Conjunto de edição dos usuários:
UTILIZAÇÕES DOS DADOS:
Para que se pode usar o OSM?
- Pesquisa;
- Análise;
- Educação;
- Serviços diversos, abertos ou comerciais;
- Roteamento;
- Coleção e busca de locais de interesse;
- Desenvolvimento de software ;
- Roteamento veicular;
QUAIS FORMATOS DE ARQUIVOS O OSM DISPONIBILIZA?
- .osm: xml format
- .pbf: Protocolbuffer Binary Format (smaller to download and much faster to process)
- .bz2: compressed
DOWNLOAD DOS DADOS DO OSM:
Quais formatos podem ser convertidos do .osm e vice-versa: (eventualmente alguns necessitam sucessiva conversão no QGIS)
- .shp
- .geojson
- .gpx
- .kml
ONDE BAIXAR OS DADOS?
Formatos variáveis: XML, PBF, SHP etc
https://wiki.openstreetmap.org/wiki/Export
https://wiki.openstreetmap.org/wiki/Downloading_data
Overpass turbo
https://wiki.openstreetmap.org/wiki/Overpass_turbo
Geofabrik
https://wiki.openstreetmap.org/wiki/Geofabrik
Outras fontes de download:
- OSM API: https://wiki.openstreetmap.org/wiki/API
- JOSM (.osm xml): https://wiki.openstreetmap.org/wiki/JOSM
- Overpass API: https://wiki.openstreetmap.org/wiki/Overpass_API
Mapeie o que você conhece nas proximidades do seu trabalho ou casa.
Por exemplo: para começar, podem ser apenas alguns POIs (Pontos de Interesse), como farmácia, armazém, loja, etc. Na forma de nó (ponto).
Dúvidas? Sempre temos... Consulte os materiais da wiki:
COMO POSSO CONTRIBUIR?
Wiki OSM:
https://wiki.openstreetmap.org/wiki/Pt:Main_Page
Também documentação da comunidade OSM do Brasil:
https://wiki.openstreetmap.org/wiki/WikiProject_Brazil
Canais de contato com a comunidade, para quaisquer questões e/ou partilhar:
https://lists.openstreetmap.org/pipermail/talk-br/
https://telegram.me/OSMBrasil_Suporte
Adote uma área de interesse:
“O OpenStreetMap é uma atividade social: é um esforço comunitário, voluntário, gratuito e colaborativo de centenas de milhares de pessoas ao redor do mundo”.
HOT - Humanitarian OpenStreetMap Team

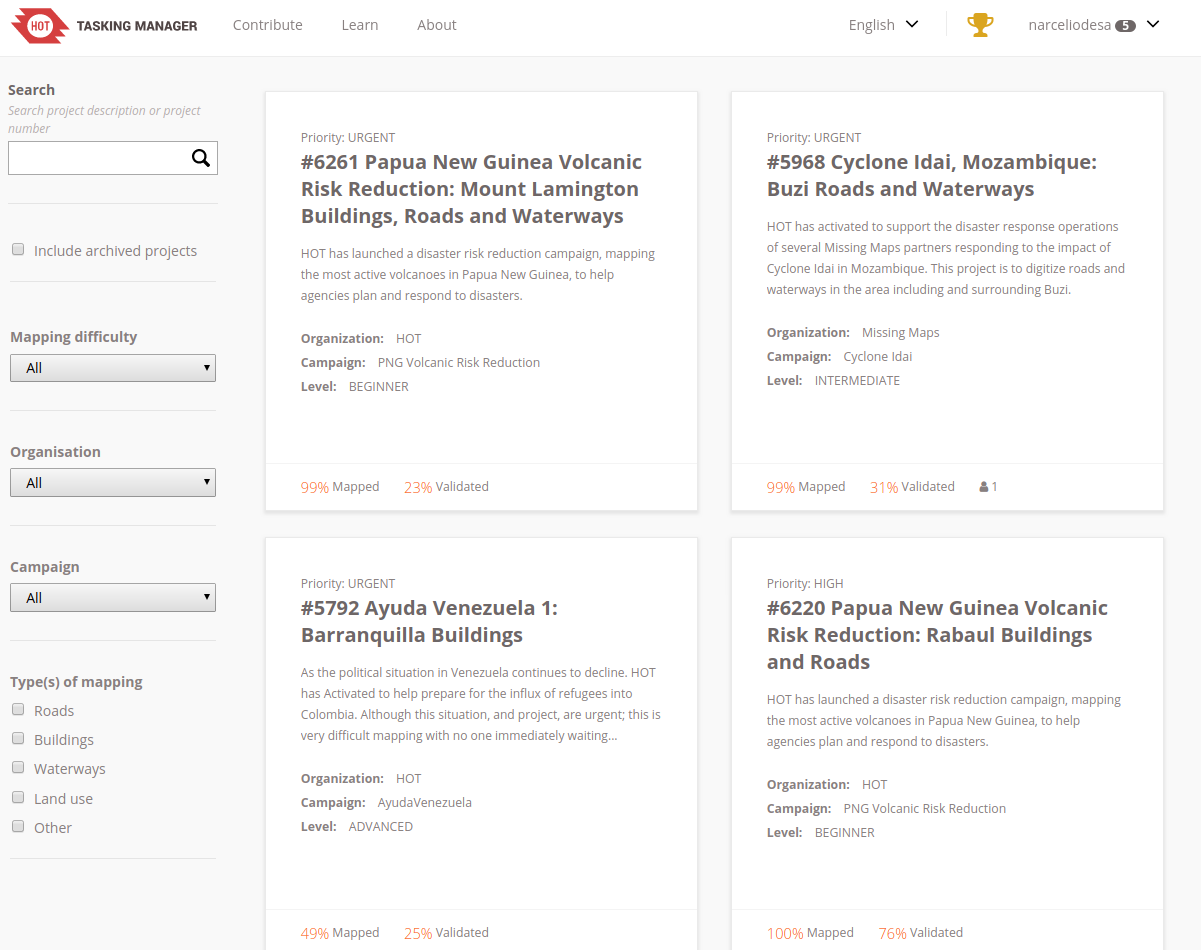

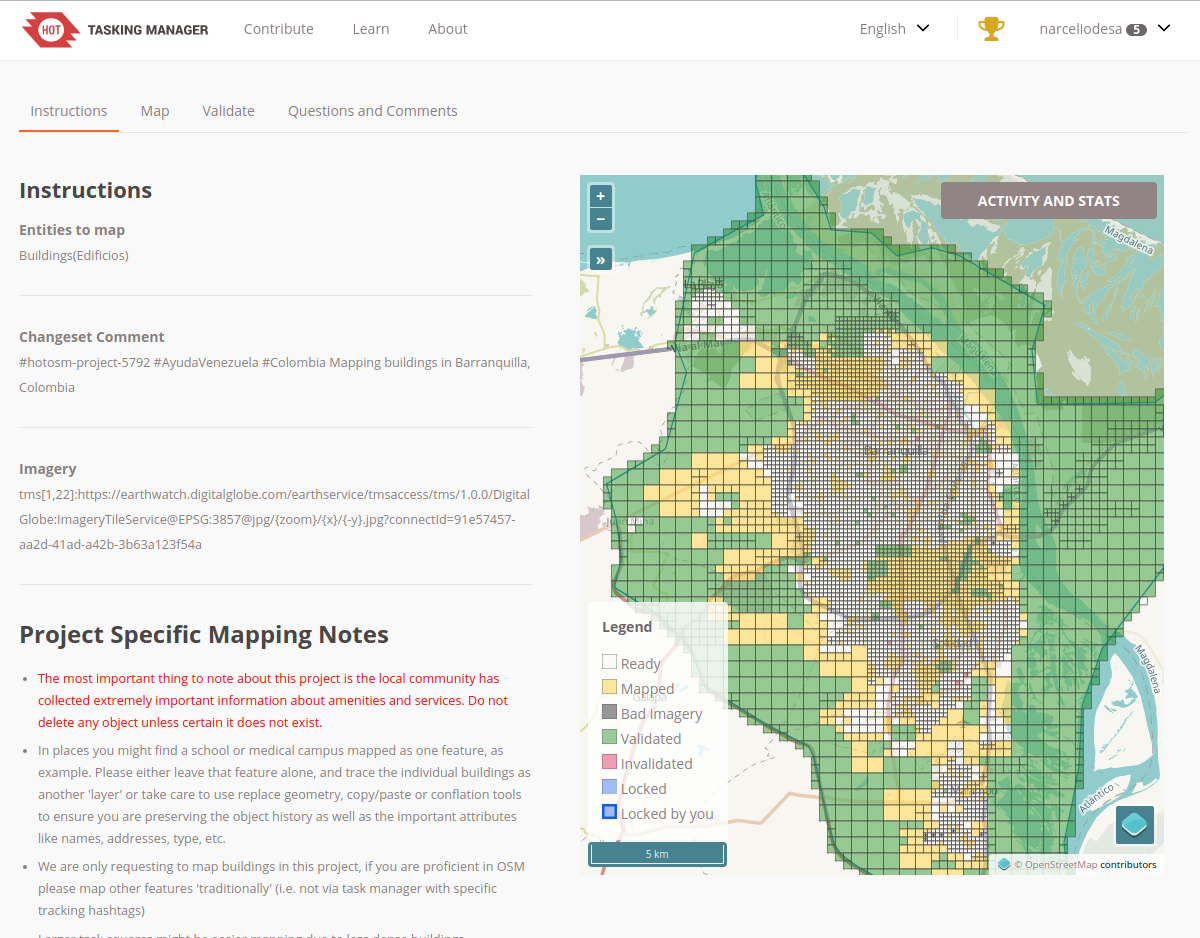

Tasking Manager HOTOSM
Processo de edição no ID

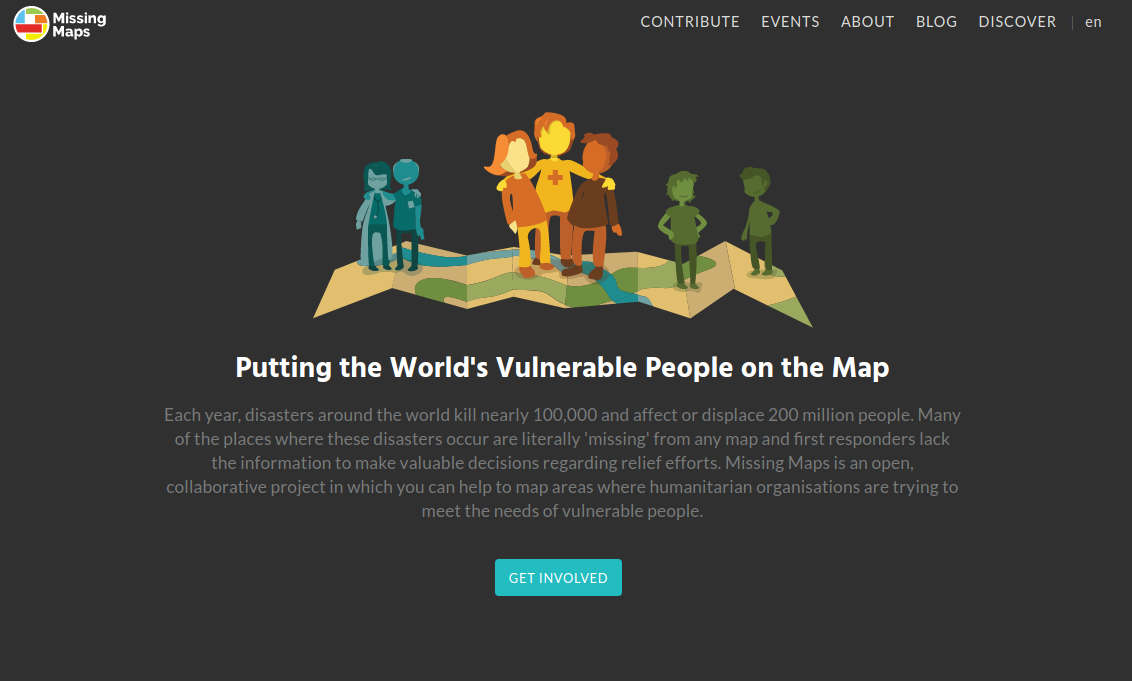

Missing Maps
Mapear os lugares mais vulneráveis no mundo, para que ONGs e indivíduos locais e internacionais possam usar os mapas e dados para responder melhor às crises que afetam as áreas.

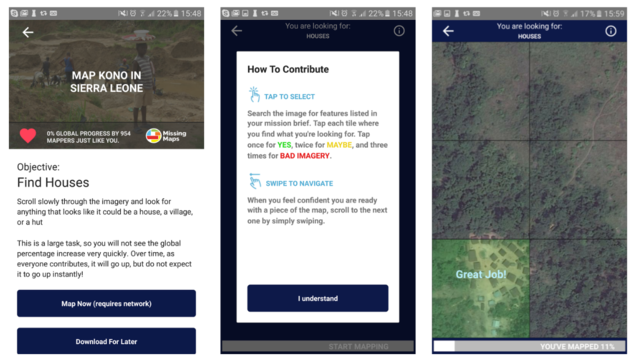

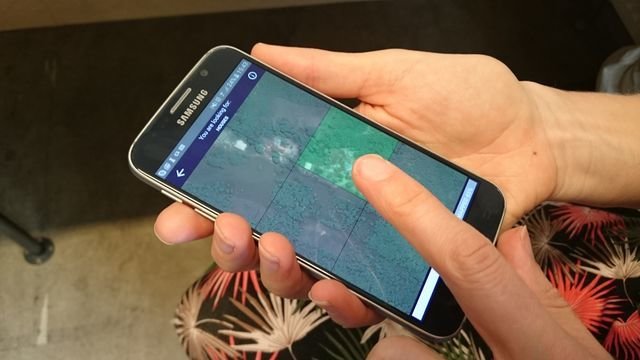

MapSwipe
O MapSwipe é um aplicativo para dispositivos móveis que permite pesquisar imagens de satélite para ajudar a mapear comunidades vulneráveis de todo o mundo.
Brumadinho - MG
25/01/2019
Tasking Manager HOTOSM - Brumadinho
Timeline
Rompimento da Barragem
12h28
25/01
0h0
1ª Edição OSM
13h27
Timeline
25/01
+0h59
1ª Notificação
14h14
Timeline
25/01
+1h46
Abertura do TaskManager - HOT
Timeline
26/01
1ª Edição HOT
17h47
Timeline
26/01
+29h19
~98% da área mapeada
11h05
Timeline
27/01
+46h37
Imagem Sentinel2
11h48
Timeline
27/01
+47h20
Delegação de Israel + OSM
16h48
Timeline
27/01
+52h20
Mapa da área afetada pelo rejeito.
17h14
Timeline
27/01
+52h46
Última edição HOT (852)*
21:28
Timeline
27/01
+57h00
Artigo do Centre d'Etudes Spatiales de la BIOsphère (CESBIO) sobre o mapeamento da área afetada pelo fluxo de lama usando o Sentinel-2
22:11
Timeline
27/01
+57h43
Utilização dos dados do OSM
Resultados
Mapeamento de edificações
+6661 prédios mapeados
Mapeamento do uso do solo
+14.573,92 hectares mapeados
Mapeamento do uso do solo
+14.573,92 hectares mapeados
| USO | ÁREA (ha) |
|---|---|
| Floresta | 8493,21 |
| Campo | 2451,63 |
| Mineração | 1711,64 |
| Área Urbanizada | 399,11 |
| Lama | 303,07 |
ONDE OBTER OS DADOS
MAPA ATUAL DE BRUMADINHO
OSM
MAPA ATUAL DE BRUMADINHO
GOOGLE MAPS
OBRIGADO
