Taller: Introducción a QGIS
Samuel Mesa
samuelmesa@linuxmail.org
Taller: Introducción a QGIS
2020
Enrique Torres
etorresmoya@gmail.com
Contenido del taller
- Generalidades: Introducción al proyecto de QGIS y al FOSS
- Introducción a QGIS Desktop
- Temas y vistas de mapas
- El Proyecto de QGIS

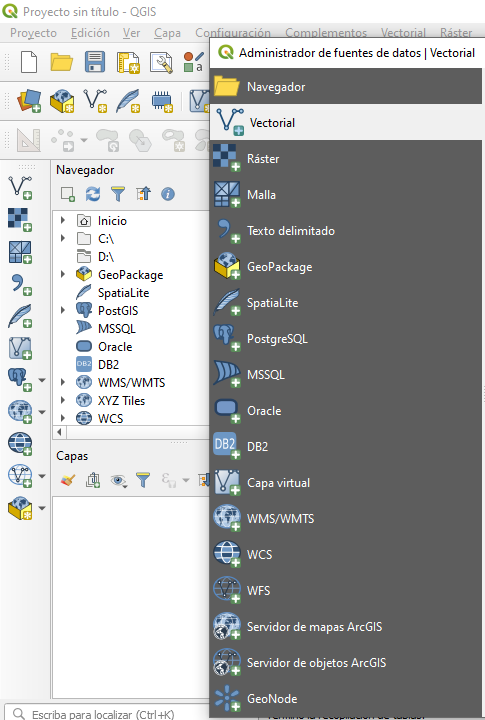

- Conexión a fuentes de datos
- Propiedades de capas y tabla de atributos
- Conversión de formatos
- Geoprocesamiento
- Representación y simbología
- Composición cartográfica
| Taller | Introducción a QGIS |
| Total Horas | 3 horas |
| Datos |
Hablemos del software libre ...
Software libre
Código abierto
FOSS
Modelo de negocio
¿Libre o gratis?
Mitos y realidades
- Mito sobre el soporte comercial del FOSS
- Mito sobre la estabilidad, confiabilidad y seguridad
- Mito sobre la rentabilidad del modelo de negocio (no genera ingresos)
- Mito sobre la industria del software (amenaza para la industria del software)
- Mito sobre la compactibilidad y soporte de estándares
Soporte comercial
Free
Open Source
Autor: René Mérou
XXV Semana de Ingeniería Catastral y Geodesia
Organizaciones y fundaciones
Proyectos FOSS
Distribución DEBIAN: ~86M de líneas de código. Costo estimado en $1,602,073,723 *
20M de líneas de código.
Costo estimado $ 361,768,268 *
10M de líneas de código.
Costo estimado $ 159,846,443 *
860k líneas de código.
Costo estimado en $ 13,138,427*
631k líneas de código.
Costo estimado en $ 9,401,915*
¿?
* Datos proveídos del proyecto https://www.openhub.net/
1,981,017 líneas de código
Costo estimado $ 30,879,558 *
Recursos de interés
- ¿Dónde puedo encontrar alternativas de software libre y de código abierto?
- Alternatives to: https://alternativeto.net/
- ¿Cuáles son los principales repositorios de software libre y de código abierto?
- SourceForge: https://sourceforge.net/
- GitHub: https://github.com/
- ¿Dónde puedo encontrar información de proyectos de software libre?
- Open Hub: https://www.openhub.net/
- ¿Dónde puedo encontrar soporte y ayuda?
- Lista de correo, foros y demás canales de soporte de cada proyecto
- GIS Stack Exchange: https://gis.stackexchange.com/
- Recursos de interés en Geomática FOSS
- Eventos internacionales FOSS4G: http://foss4g.org/
Sobre QGIS
"QGIS es un Sistema de Información Geográfica (SIG) de Código Abierto licenciado bajo GNU - General Public License . QGIS es un proyecto oficial de Open Source Geospatial Foundation (OSGeo). Corre sobre Linux, Unix, Mac OSX, Windows y Android y soporta numerosos formatos y funcionalidades de datos vector, datos ráster y bases de datos."
Sitio Web de QGIS
Sitio Web: https://qgis.org
Repositorio del código fuente: https://github.com/qgis/QGIS
Ecosistema de herramientas QGIS
Algunos datos de interés de QGIS
- Anteriormente conocido como Quantum GIS
- Inicia su desarrollo en el año 2002 como un proyecto de Gary Sherman
- Se acepta como un proyecto de incubación de OSGeo en el año 2007
- Se libera la versión 1.0 en el año 2009
- Desarrollado principalmente usando el lenguaje C++ con librerías de QT
- El lenguaje de Scripts y principal para el desarrollo de complementos es Python
- Desde el año 2015 se mantiene dos versiones, una versión reciente (actualmente la 3.16) y una versión Long Term-Release (actualmente 3.10 LTR)
- La liberación de la próxima versión LTR será para el 1er semestre de 2021 (3.16 LTR)
De acuerdo a Open Hub y a la fecha:
- Con un total de 1,981,017 líneas de código
- Un costo estimado de desarrollo de US $ 30,879,558
- Cerca de 149 desarrolladores contribuyendo al código
Principales características
- Interfaz gráfica amigable y multiplataforma
- Representación de datos en 2D y 3D. Manejo de múltiples vistas
- Lectura y escritura de datos espaciales y no espaciales a través de la librería GDAL/OGR
- PostgreSQL, MySQL Spatial
- ORACLE Spatial, MS
- GeoPackage, SpatiaLite
- KML, GML
- GeoTiff, ERDAS Imagine
- Simbología y etiquetado avanzado
- Herramientas de digitalización avanzada
- Configuración de formularios para la edición y despliegue de datos
- Composición de mapas con salidas y diseños de mapas profesionales
Principales características
- Caja de herramientas y modelador gráfico de procesos
- Soporte y representación de datos multitemporales
- Integración con herramientas de GRASS GIS, R, Orfeo Toolbox, LASTOOLS, SAGA GIS
- Publicación de servicios geográficos OGC: WMS, WFS, WCS, WPS
- Extensión de herramientas y funcionalidades a través de complementos
- Integración de Python como lenguaje de Scripts
- Calculadora de campos y expresiones potentes
- Bases de datos: gestión de BDE, facilidad de consultas SQL, relaciones y uniones
Canales de comunicación y soporte
XXV Semana de Ingeniería Catastral y Geodesia
- Lista de correo de usuario de QGIS, desarrolladores, traducción:
https://qgis.org/es/site/getinvolved/mailinglists.html#qgis-mailinglists - GIS Stack Exchange: https://gis.stackexchange.com/?tags=qgis
- Chat con Freenode.net: https://webchat.freenode.net/?channels=#qgis
- Reporte de incidencias y errores: https://github.com/qgis/QGIS/issues
- Grupo de usuarios de QGIS Colombia: http://qgisusers.co/es/
- Soporte comercial (lista de empresas):
https://qgis.org/es/site/forusers/commercial_support.html
¿Cómo contribuir?
Icons from www.flaticon.com
Reportando errores
Donando para soportar el proyecto
Apoyo en la traducción
Desarrollo: core, parches o complementos
Participando en canales de comunicación
Sobre QGIS Colombia
- Nació como iniciativa principalmente por profesionales en el área para promover una comunidad de QGIS en Colombia a mediados del 2018.
- Constituida como una Asociación sin Ánimo de Lucro y reconocida en el proyecto principal de QGIS.
- Actualmente cuenta con 26 miembros asociados
- Nuestra iniciativa es la promoción y uso del software libre de QGIS en la administración pública, academia y las empresas
Sitio Web: http://qgisusers.co/es/
Twitter: @qgiscolombia
¿Dónde puedo comprar una lincencia de QGIS?
A ninguna empresa, ¡¡¡QGIS es completamente libre!!! disponible para diferentes paltaformas Windows, macOS, Linux, FreeBSD incluyendo una versión de Android.
Consultar en el sitio Web de QGIS, en la sección de descarga las fuentes confiables para obtener un instalador del software:
¿Qué es un SIG?
¿Qué es un SIG?
Adaptado de Mountain Geoportal (2012)
Sistema de coordenadas
En QGIS los SRC se clasifican en coordenadas geográficas y proyectadas. Su definición se realiza a través del código EPSG
IGAC, 2020
IDECA, 2019
Modelo y estructuras de datos SIG
QGIS permite manejar las siguientes estructuras y datos:
- Vector (incluye CAD)
- Raster
- Malla (multitemporal)
- Tablas (datos alfanuméricos)
Formatos:
- GeoPackage
- GPK
- SHP, KML, GeoJSON
- GeoTIF, JP2 ....
Los datos vectoriales pueden ser 2D o 3D y multitemporal
La interfaz gráfica de QGIS
- Paneles
- Capas
- Navegador
- Caja de herramientas
- Barra de herramientas
- Administrar capas
- Digitalización
Complementos en QGIS
Son extensiones de funcionalidades de terceros a través de un repositorio de complementos. Generalmente escrito en Python.
Son cientos de complementos (actualmente más de 700) a los que se puede acceder a través del repositorio oficial de QGIS.
La gestión permite mantener actualizado con las últimas novedades de lanzamiento.
Algunos complementos útiles
Algunos complementos de terceros de interés:
- QuickMapServices para el acceso a una gran variedad de mapas base incluyendo OpenStreetMap, Google y Big Maps.
- Qgis2threejs para realizar despliegues de vistas dinámicas en 3D con HTML y JavaScript
- Semi-Automatic Classification Plugin: completo para el procesamiento digital de imágenes de satélite
- Data Plotly para generar gráficos estadísticos interactivos
- Group Stats para generar agregaciones y resúmenes estadísticos
- QGIS Cloud Plugin, GISQuick, Lizmap, qgis2web publicación de mapas en la nube
- QuickWKT permite la representación de capas en formato WKT
- Asistente LADM-COL: catastro multipropósito en Colombia
- QGIS Resource Sharing: recursos mantenido por la comunidad, ejemplo biblioteca de símbolos
Algunas configuraciones básicas
- Las configuraciones pueden aplicarse a un perfil o a un proyecto
- Para el caso de crear más de un perfil, que es análogo a las sesiones de usuario use la opción Configuración -> Perfiles de usuario.
- Desde Configuración -> Opciones... realice las configuraciones correspondientes al idioma, interfaz gráfica, iconos, caché opciones de representación y rendimiento, red, procesos, etc.
- Desde Proyecto -> Propiedades... configure las opciones del proyecto como el nombre, SRC, metadatos, configuración de rutas, servidor de QGIS.
Proyecto de QGIS
- Un proyecto de QGIS tiene una extensión *.qgs es un archivo de texto plano con sintaxis en XML
- Las últimas versiones de QGIS incluyen la extensión *.qgz, que vendría siendo un contenedor de archivos o comprimido del *.qgs
- Para guardar un proyecto de QGIS use el menú Proyecto -> Guardar como...
- Recomendaciones al guardar el proyecto:
- No use caracteres especiales en los nombres, ni del proyecto ni de las capas
- Evite nombres con espacios, remplace con ( _ )
- Maneje por defecto rutas relativas referidas a una carpera
1. Descargar e instalar QGIS Versión 3.10 LTR (estable) de acuerdo con su sistema operativo (Ver indicaciones).
2. Desde QGIS instalar el complemento QUICKMAPSERVICES (seguir indicaciones)
3. Se deberá contar con dos pantallas para facilitar el seguimiento a las indicaciones, o en su defecto atender con apoyo de otro dispositivo móvil o table que permita seguir el webinar - taller.
REQUISITOS PARA WEBINAR - TALLER
INTRODUCCIÓN A QGIS
Instalación QGIS 3.10 LTR
Instalación QGIS 3.10 LTR

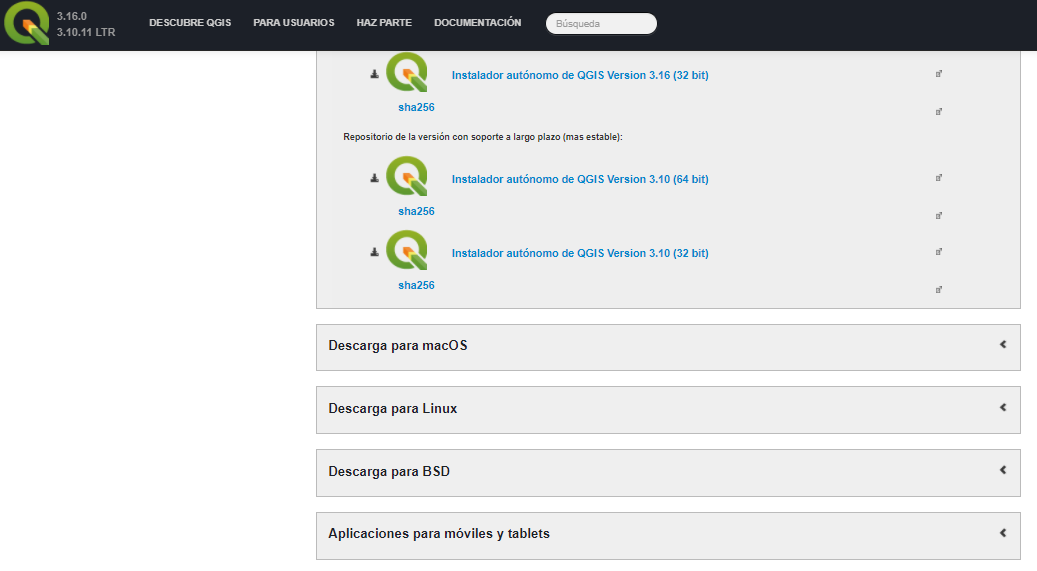

2. Se presentarán las diferentes opciones de descarga, seleccione el adecuado a su sistema operativo. Para este caso descargar QGIS 3.10 Versión Estable para Windows de 64 bits
Instalación QGIS 3.10 LTR

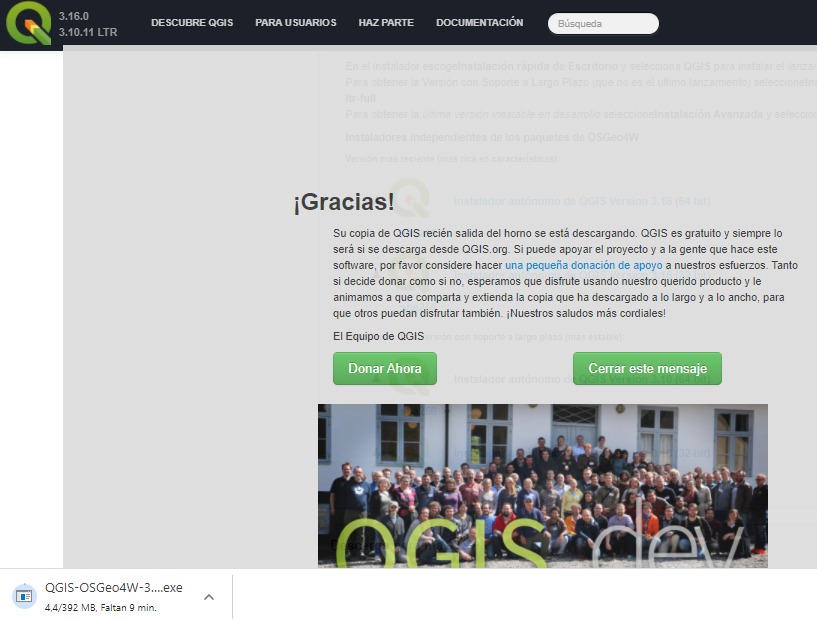

3. Se iniciará el proceso de descarga de los instaladores de QGIS 3.10 en su computador, generalmente el instalador quedará en su carpeta de descargas.
Instalación QGIS 3.10 LTR
4. Ejecute como modo administrador la instalación de QGIS, dando click derecho sobre el instalador y seleccionando la opción "Ejecutar como administrador".
Instalación QGIS 3.10 LTR
5. Se iniciará el proceso de instalación. Damos clic en el botón "Siguiente".
Instalación QGIS 3.10 LTR
6. Damos clic en el botón "Acepto" para aceptar el acuerdo de licencia.
Instalación QGIS 3.10 LTR
7. Definimos la ruta donde quedará la instalación. Y damos clic en el botón "Siguiente".
Instalación QGIS 3.10 LTR
8. Seleccionamos los componentes a instalar, en este caso dejamos la opción "QGIS" y damos clic en el botón "Instalar".
Instalación QGIS 3.10 LTR
9. Se iniciará el proceso de instalación, este proceso podrá tomar algunos minutos.
Instalación QGIS 3.10 LTR
10. Una vez finalizado el proceso de instalación, damos clic en el botón "Terminar".
Instalación QGIS 3.10 LTR
11. Para abrir QGIS por primera vez, desde el botón de "Inicio" de nuestro equipo, buscamos QGIS y seleccionamos el ícono "QGIS Desktop 3.10".
Instalación QGIS 3.10 LTR
12. Se iniciará el despliegue de QGIS 3.10, esto tardará algunos segundos.
Instalación QGIS 3.10 LTR
12. Se abrirá QGIS y ya estamos listos para empezar a trabajar. En este momento ya puedes empezar a usar y explorar el mejor Software SIG libre. BIENVENIDO a QGIS.
1. Descargar e instalar QGIS Versión 3.16 usando el instalador OSGeo4W dependiendo de su sistema operativo para habilitar edición de GDB (Ver indicaciones).
2. Desde QGIS instalar el complemento QUICKMAPSERVICES (seguir indicaciones)

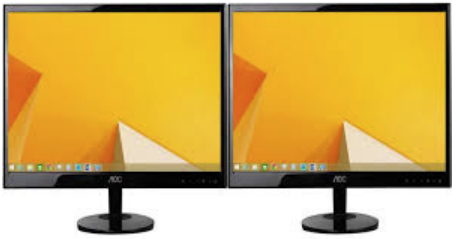

3. Se deberá contar con dos pantallas para facilitar el seguimiento a las indicaciones, o en su defecto atender con apoyo de otro dispositivo móvil o table que permita seguir el webinar - taller.
REQUISITOS PARA WEBINAR - TALLER
INTRODUCCIÓN A QGIS
Instalación QGIS 3.16 OSGeo4W
Instalación QGIS 3.16 OSGeo4W

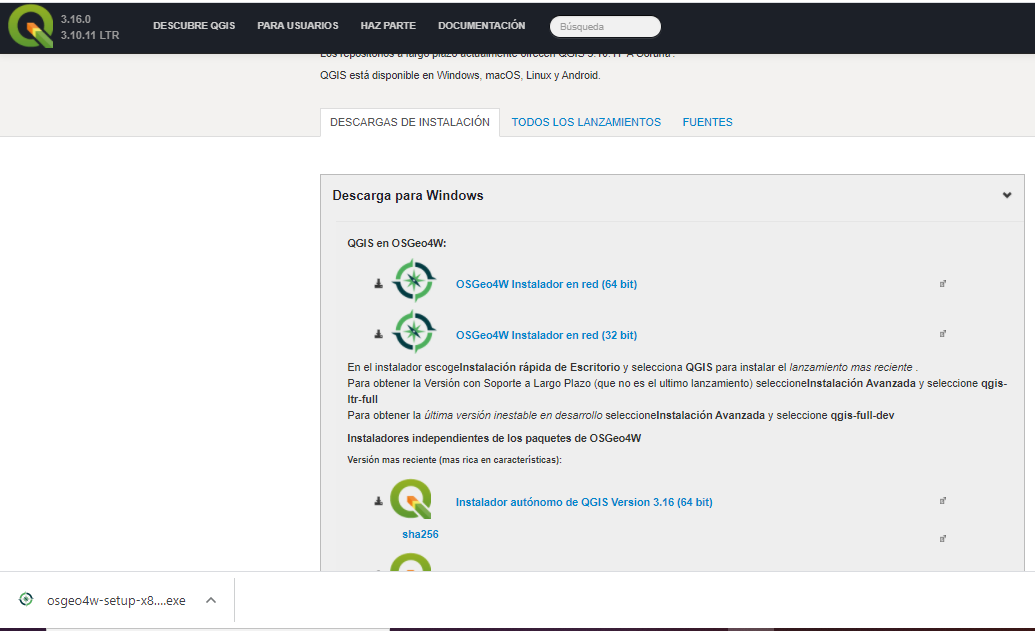

2. Se presentarán las diferentes opciones de descarga, seleccione el adecuado a su sistema operativo. Para este caso descargar QGIS 3.16 para Windows.
Instalación QGIS 3.16 OSGeo4W
3. Se iniciará el proceso de descarga de los instaladores de QGIS 3.10 en su computador, generalmente el instalador quedará en su carpeta de descargas.
Instalación QGIS 3.16 OSGeo4W

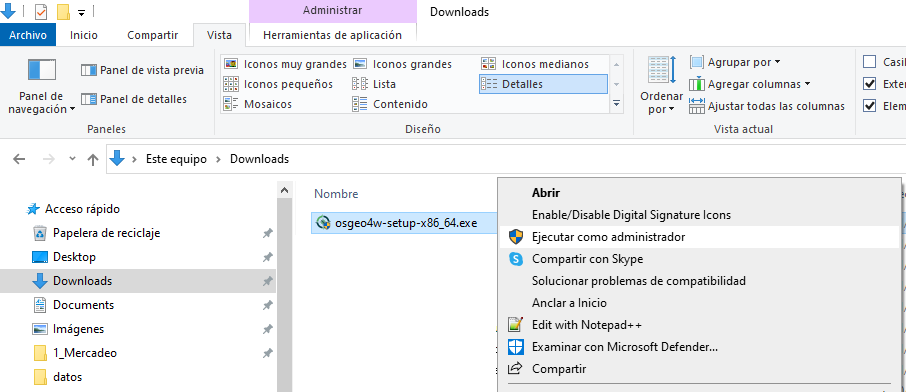

4. Ejecute como modo administrador la instalación de QGIS, dando click derecho sobre el instalador y seleccionando la opción "Ejecutar como administrador".
Instalación QGIS 3.16 OSGeo4W
5. Se iniciará el proceso de instalación. Damos clic en el botón "Instalación Avanzada" y damos "Siguiente".
Instalación QGIS 3.16 OSGeo4W
6. Seleccionamos la fuente de instalación "Instalar de internet" y damos clic en el botón "Siguiente".
Instalación QGIS 3.16 OSGeo4W
7. Seleccionamos la ruta de instalación y damos clic en el botón "Siguiente".
Instalación QGIS 3.16 OSGeo4W
8. Seleccionamos la ruta de descarga de los paquetes usados y damos clic en el botón "Siguiente".
Instalación QGIS 3.16 OSGeo4W
9. Seleccionamos la forma de conexión para realizar la descarga de los instaladores y damos clic en el botón "Siguiente".
Instalación QGIS 3.16 OSGeo4W
10. Seleccionamos el sitio para realizar la descarga de los instaladores y damos clic en el botón "Siguiente".
Instalación QGIS 3.16 OSGeo4W
11. Seleccionamos la versión de QGIS Desktop a instalar activando la casilla, en este caso 3.16.01 y nos desplazamos hacia abajo para seleccionar otras opciones.
Instalación QGIS 3.16 OSGeo4W
12. En la sección de librerías, seleccionamos el driver gdal-filegdb: OGR FileGDB Driver activando la casilla, esto permitirá que QGIS pueda abrir y también editar las GDB. Y damos clic en el botón "Siguiente".
Instalación QGIS 3.16 OSGeo4W
13. Se informará la necesidad de instalar algunas dependencias y damos clic en el botón "Siguiente".
Instalación QGIS 3.16 OSGeo4W
14. Se solicitará aceptar los términos de las licencias (pueden ser varias ventanas) y damos clic en el botón "Siguiente".
Instalación QGIS 3.16 OSGeo4W
15. Se iniciará el proceso de instalación, esto podra tardar algunos minutos.
Instalación QGIS 3.16 OSGeo4W
16. Se informa que ha finalizado el proceso de instalación, y damos clic en el botón "Finalizar".
Instalación QGIS 3.16 OSGeo4W
17. Para abrir QGIS por primera vez, desde el botón de "Inicio" de nuestro equipo, buscamos QGIS y seleccionamos el ícono "QGIS Desktop 3.16.1".
Instalación QGIS 3.16 OSGeo4W
18. Se iniciará el despliegue de QGIS 3.16, esto tardará algunos segundos.
Instalación QGIS 3.16 OSGeo4W
19. Se abrirá QGIS y ya estamos listos para empezar a trabajar. En este momento ya puedes empezar a usar y explorar el mejor Software SIG libre. BIENVENIDO a QGIS.
Instalación Complemento QuickMapServices
1. Desde QGIS, diríjase al menú complementos y seleccione la opción "Administrar e instalar complementos".
Instalación Complemento QuickMapServices
2. Se mostrará la ventana de "Complementos", donde en el campo "Buscar" ingresaremos la palabra "QuickMapServices", que filtrará y presentará el complemento requerido, siguiendo los pasos presentados.
1
2
3
Instalación Complemento QuickMapServices
3. Se habilitará el menú "Web", ingresamos y seleccionamos la opción "QuickMapServices", y luego la opción "Settings", siguiendo los pasos presentados.
1
2
3
Instalación Complemento QuickMapServices
4. Se mostrará la ventana principal del complemento, nos dirigimos a la pestaña "More services" y damos clic en el botón "Get contributed pack" esto habilitará una gran cantidad de mapas disponibles de forma libre.
1
2
Instalación Complemento QuickMapServices
5. Al ingresar nuevamente al complemento desde el menú "Web", "QuickMapServices", se observará que se encuentran disponibles una gran variedad de mapas base que podrán ser usados de forma libre en QGIS.
Conexión a fuentes de datos
QGIS permite la conexión a múltiples fuentes de datos, por ejemplo:
- Datos vectoriales (Geopackage, shapefile, dxf, geojson, kml, gpx, geodatabase, etc)
- Datos raster (Geopackage, Geotiff, GRD, ECW, ASCII, PDF, JPG, kml, etc)
- Texto delimitado (tablas con coordenadas, txt, csv, dat, wkt)
- Bases de datos (Postgresql, Oracle, MSSQL, DB2)
- Geoservicios (WMS/WMTS)
- Geoservicios (WFS)
Conexión a fuentes de datos (Geopackage)
Cargando un archivo Geopackage desde QGIS.
Conexión a fuentes de datos (Shapefile)
Cargando un archivo Shapefile desde QGIS.
Conexión a fuentes de datos (Geodatabase GDB)
Conectando una Geodatabase GDB desde QGIS. Al dar añadir se mostrará todo el contenido de la GDB.
Conexión a fuentes de datos (Geodatabase GDB)
El usuario podrá seleccionar las capas de interés y dar clic en el botón "Añadir"
Conexión a fuentes de datos (Geodatabase GDB)
La capa será añadida a QGIS y permitirá la edición si fue habilitado el driver (Ver conmutar edición).
Conexión a fuentes de datos (Raster Geotiff)
Cargando un archivo Raster desde QGIS.
Conexión a fuentes de datos (Raster Mapa Base)
Cargando un archivo Raster de Mapa Base desde QGIS. QuickMapServices
1
2
3
Conexión a fuentes de datos (Raster Mapa Base)
Cargando un archivo Raster de Mapa Base desde QGIS. QuickMapServices
1
2
3
Conexión a fuentes de datos (Datos tabulares)
Cargando un archivo tabular desde QGIS.
1
2
4
3
6
7
5
Conexión a fuentes de datos (Geoservicios WEB)
Cargando servicios WEB Geográficos desde QGIS. WMS - WFS
Conexión a fuentes de datos (Geoservicios WEB)
Cargando servicios WEB Geográficos desde QGIS. WMS
http://geoapps.ideam.gov.co/geoserver/Agrometeorologia/wms?
Conexión a fuentes de datos (Geoservicios WEB)
Cargando servicios WEB Geográficos desde QGIS. WMS
http://geoapps.ideam.gov.co/geoserver/Agrometeorologia/wms?
Conexión a fuentes de datos (Geoservicios WEB)
Cargando servicios WEB Geográficos desde QGIS. WMS
http://geoapps.ideam.gov.co/geoserver/Agrometeorologia/wms?
Conexión a fuentes de datos (Geoservicios WEB)
Cargando servicios WEB Geográficos desde QGIS. WFS
http://geoapps.ideam.gov.co/geoserver/Escenario_Cambio_Climatico/wfs?
Conexión a fuentes de datos (Geoservicios WEB)
Cargando servicios WEB Geográficos desde QGIS. WFS
http://geoapps.ideam.gov.co/geoserver/Escenario_Cambio_Climatico/wfs?
Conexión a fuentes de datos (Geoservicios WEB)
Cargando servicios WEB Geográficos desde QGIS. WFS. Podemos descargar los datos.
http://geoapps.ideam.gov.co/geoserver/Escenario_Cambio_Climatico/wfs?
Propiedades de capas y tabla de atributos
Consulta rápida información capas desde QGIS. Geometría, Sistema de coordenadas, ubicación.
Propiedades de capas y tabla de atributos
Consulta propiedades de las capas desde QGIS. Dando clic derecho sobre la capa.
Propiedades de capas y tabla de atributos
Consulta propiedades de las capas desde QGIS. Se podrá consultar SRC, campos, metadatos, extensión, codificación, etc.
Propiedades de capas y tabla de atributos
Consulta tabla de atributos de una capa desde QGIS. Dando clic derecho sobre la capa.
Propiedades de capas y tabla de atributos
Consulta tabla de atributos de una capa desde QGIS. Se presentará la tabla de atributos la cual puede ser acoplada a la ventana.
Propiedades de capas y tabla de atributos
Consulta tabla de atributos de una capa desde QGIS. Se presentará la tabla de atributos las cuales pueden ser acopladas a la ventana y alternar entre ellas.
Selección por atributos y selección espacial
Desde la tabla de atributos se pueden seleccionar registros y ver en el mapa.
Selección por atributos y selección espacial
Desde el mapa se pueden seleccionar registros y ver en la tabla de atributos.
Conversion de formatos y reproyectando
QGIS permite exportar a diferentes formatos (GPKG, SHP, DXF, KML, GPX, CSV, etc) y reproyectar a diferentes Sistemas de Referencia Coordenados - SRC.
Geoprocesos en QGIS (Caja de herramientas de procesos)
QGIS cuenta con un listado amplio de algoritmos disponibles para ser usados, se encuentran agrupados y provienen de fuentes libres (GRASS, SAGA, GDAL, etc)
Geoprocesos en QGIS (Caja de herramientas de procesos)
Ejercicio uso de geoprocesos: crear puntos a partir de una tabla.
1
2
Geoprocesos en QGIS (Caja de herramientas de procesos)
Ejercicio uso de geoprocesos: crear puntos a partir de una tabla.
1
2
3
4
Geoprocesos en QGIS (Caja de herramientas de procesos)
Ejercicio uso de geoprocesos: crear puntos a partir de una tabla.
Geoprocesos en QGIS (Caja de herramientas de procesos)
Ejercicio uso de geoprocesos: crear puntos a partir de una tabla.
Geoprocesos en QGIS (Caja de herramientas de procesos)
Ejercicio uso de geoprocesos: crear líneas a partir de puntos.
1
Geoprocesos en QGIS (Caja de herramientas de procesos)
Ejercicio uso de geoprocesos: crear líneas a partir de puntos.
1
2
Geoprocesos en QGIS (Caja de herramientas de procesos)
Ejercicio uso de geoprocesos: crear líneas a partir de puntos.
Geoprocesos en QGIS (Caja de herramientas de procesos)
Ejercicio uso de geoprocesos: crear polígonos a partir de líneas.
1
Geoprocesos en QGIS (Caja de herramientas de procesos)
Ejercicio uso de geoprocesos: crear polígonos a partir de líneas.
1
Geoprocesos en QGIS (Caja de herramientas de procesos)
Ejercicio uso de geoprocesos: crear polígonos a partir de líneas.
Simbología de capas
Pesonalización de simbología colores, tamaños, formas. (Punto)
1
2
Simbología de capas
Pesonalización de simbología colores, tamaños, formas. (Punto)
Simbología de capas
Pesonalización de simbología colores, tamaños, formas. (Punto)
Simbología de capas
Pesonalización de simbología colores, tamaños, formas. (Línea)
1
2
Simbología de capas
Pesonalización de simbología colores, tamaños, formas. (Línea)
Simbología de capas
Pesonalización de simbología colores, tamaños, formas. (Línea)
Simbología de capas
Pesonalización de simbología colores, tamaños, formas. (Polígono)
1
2
Simbología de capas
Pesonalización de simbología colores, tamaños, formas. (Polígono)
Simbología de capas
Pesonalización de simbología colores, tamaños, formas. (Polígono)
Composición de mapas
Creando una nueva composición de mapas
Composición de mapas
Creando una nueva composición de mapas
Composición de mapas
Definiendo orientación y tamaño del papel.
Composición de mapas
Añadiendo un mapa.
1
2
Composición de mapas
Añadiendo textos (Título, descripciones, autor, fechas, etc).
1
2
3
Composición de mapas
Añadiendo grilla de coordenadas.
1
2
3
4
Composición de mapas
Añadiendo grilla de coordenadas. Sistema de coordenadas y distancia grilla.
1
2
Composición de mapas
Añadiendo grilla de coordenadas. Etiquetar grilla.
1
2
Composición de mapas
Añadiendo leyenda.
1
3
2
Composición de mapas
Creación de temas.
1
2
Composición de mapas
Creación de temas.
1
2
Composición de mapas
Creación de una vista general usando temas.
1
2
Composición de mapas
Creación de una vista general usando temas.
1
2
Mapa 1
Composición de mapas
Adicionando una imágen.
1
2
3
Exportando un mapa
Exportando una composición a imágen, SVG, PDF
Reto QGIS a los asistentes
Condiciones mínimas de entrega del reto:
Para las capas, realizar la conversión a formato GPKG y SRC cartesianas MAGNA SIRGAS Ciudad de Bogotá.
- Capas vectoriales y tablas del proyecto entregado:
- shp/franja_adecuacion.shp shp/ronda_hidraulica.shp ANM.gdb/APIQUEST_PT
- Convertir la tabla de coordenadas a capa de puntos y líneas del archivo entregado en el proyecto.
- tablas/puntos_crs_4326_wgs84_v296.csv
- Agregar el mapa base de nombre IDECA Mapa base hibrido (Bogotá)
- Agregar la capa raster proveído en el proyecto raster/n04_w075_1arc_v3_cut.tif
- Asignar la simbología y representación a cada una de las capas, incluya las etiquetas.
- Completar la composición del mapa de nombre Mapa Franja de adecuación, a la extensión geográfica del sector catastral llamado El Paraiso y usando el tema IDECA.
- Agregue o reemplace la grilla a coordenadas geográficas (recomienda intervalo cada 10")
- Completar y actualizar los textos de título, nombre de autor fechas de elaboración, logo institucional
- Agregar las convenciones y preferiblemente una segunda vista del mapa con la ubicación general
8. Exportar el mapa a formato PDF y entregar con el proyecto completado
