列印 Puzzle 共玩

@puzzle貢丸 @puzzletogether

caa1211@gmail.com

一年半的收藏

since 2019-02-05

半年的 3d 列印

since 2019-12-20

時間

• 100+  木製
• 50+   列印

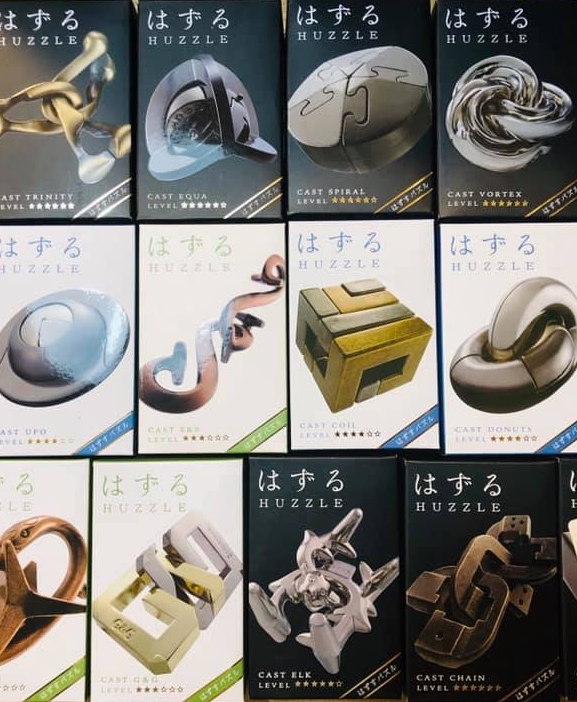

• 10+    金屬

收藏 Puzzle

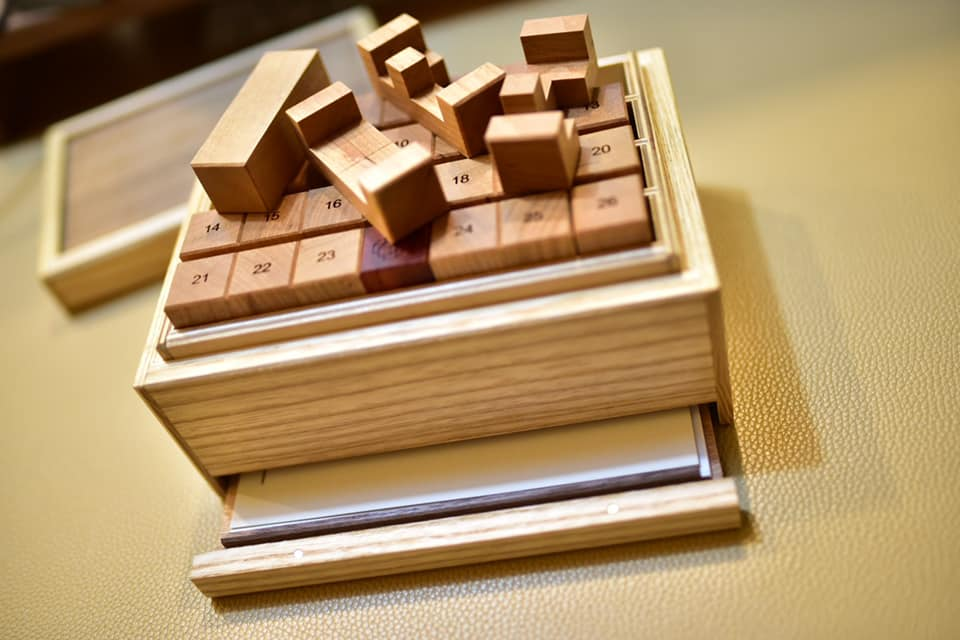

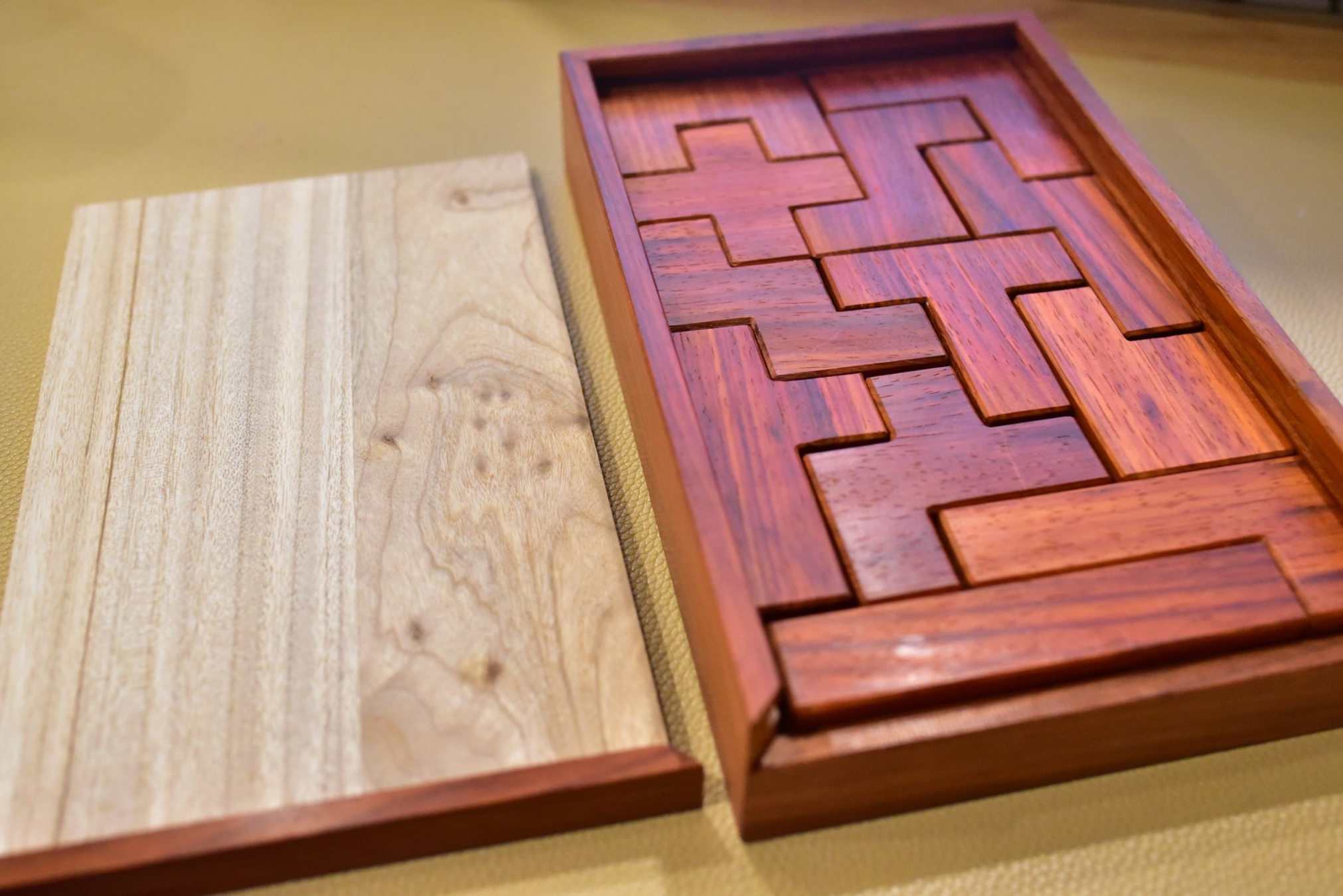

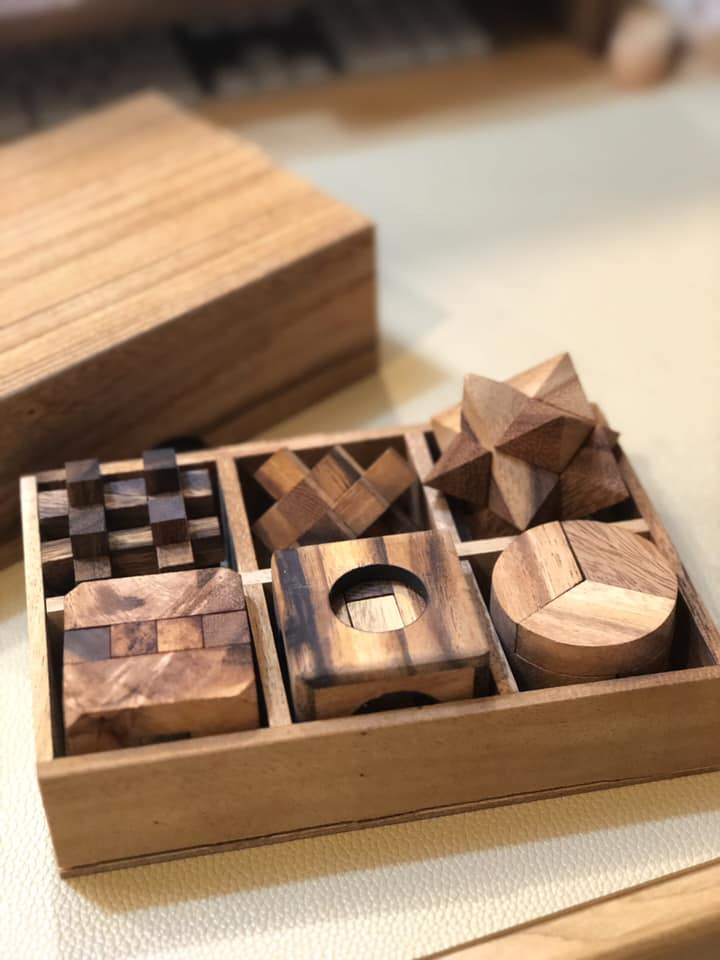

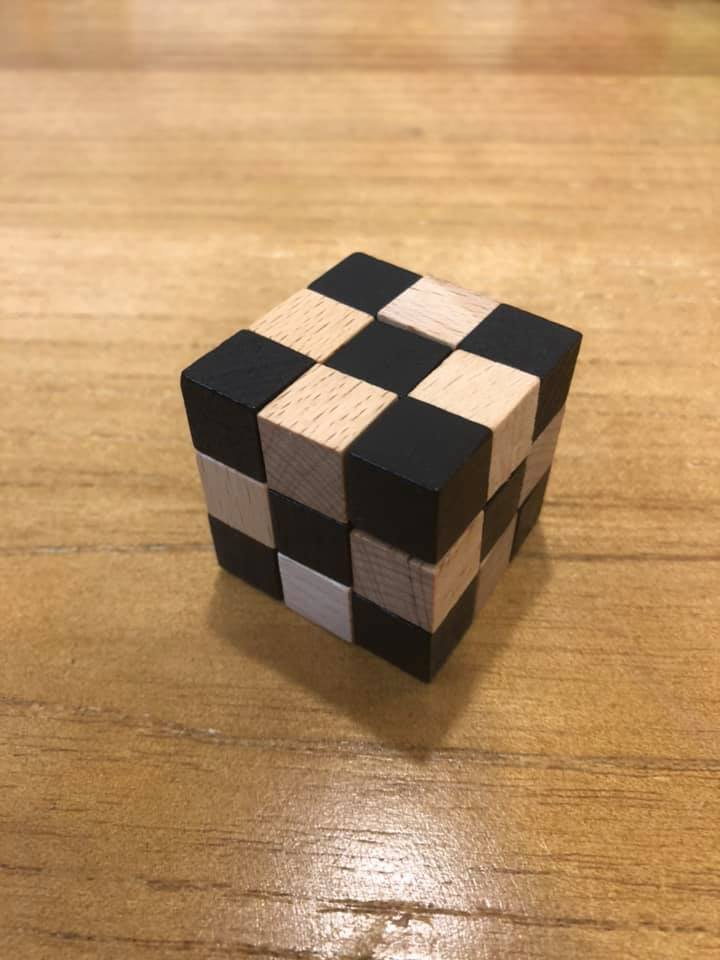

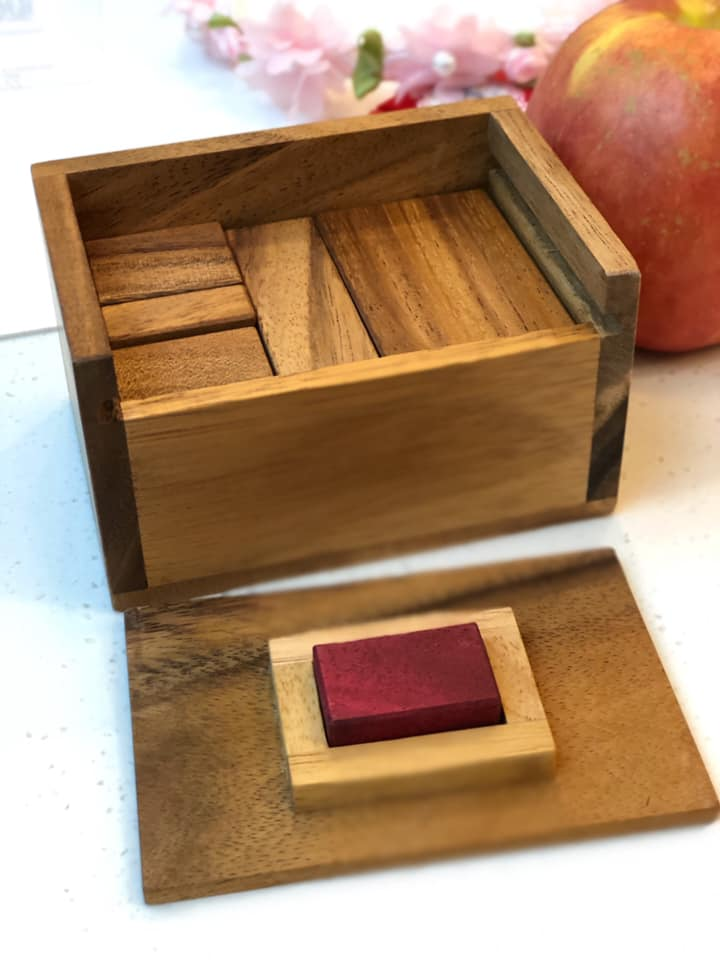

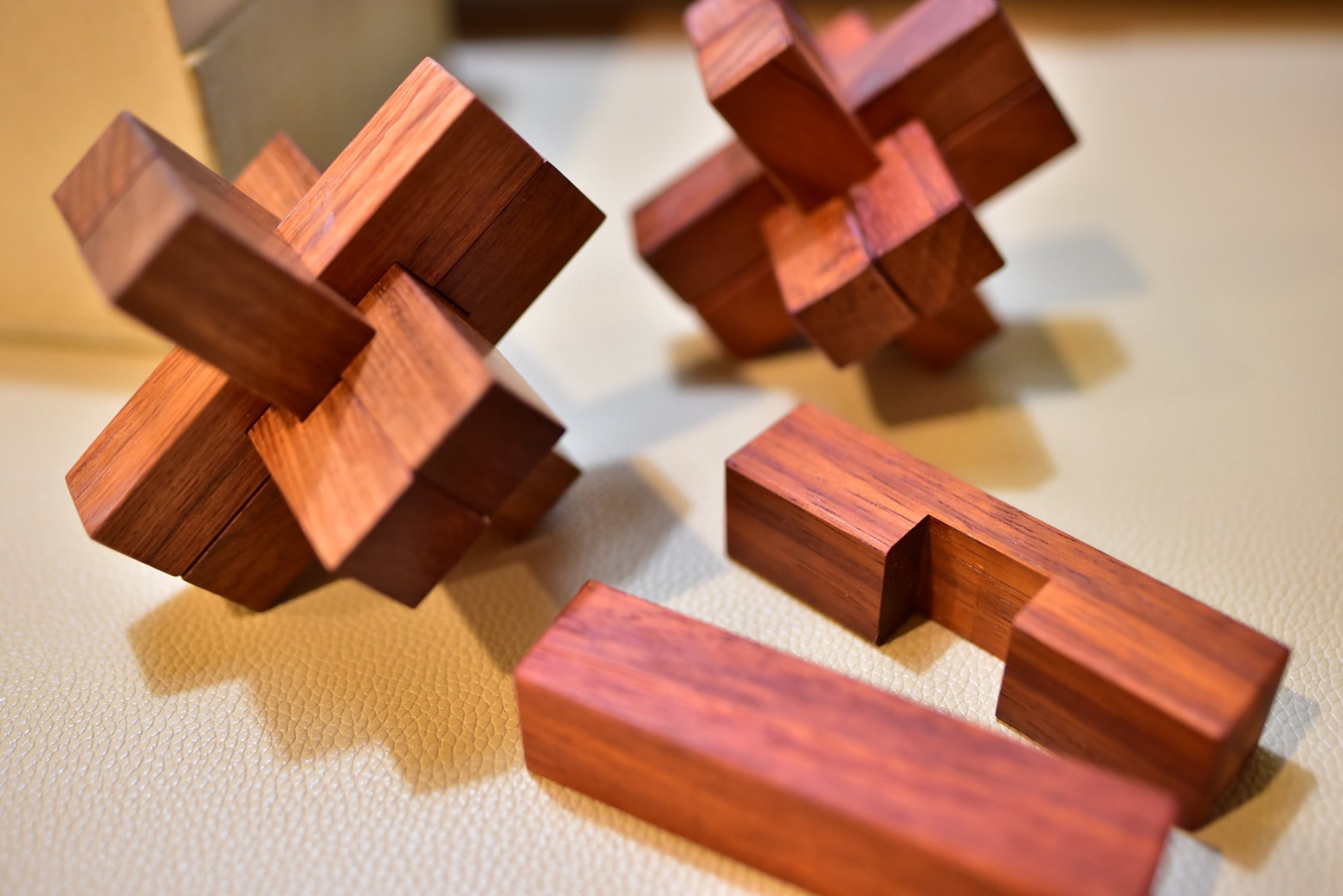

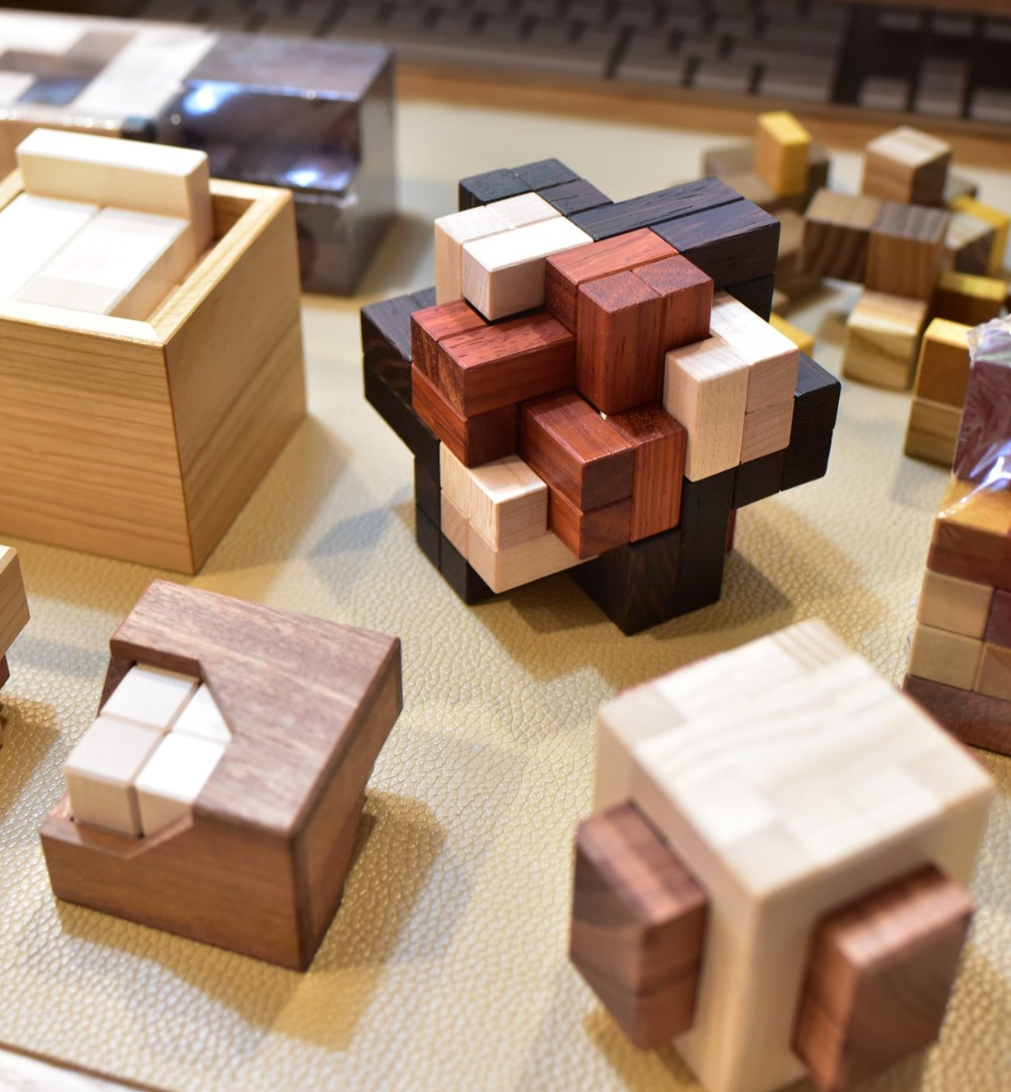

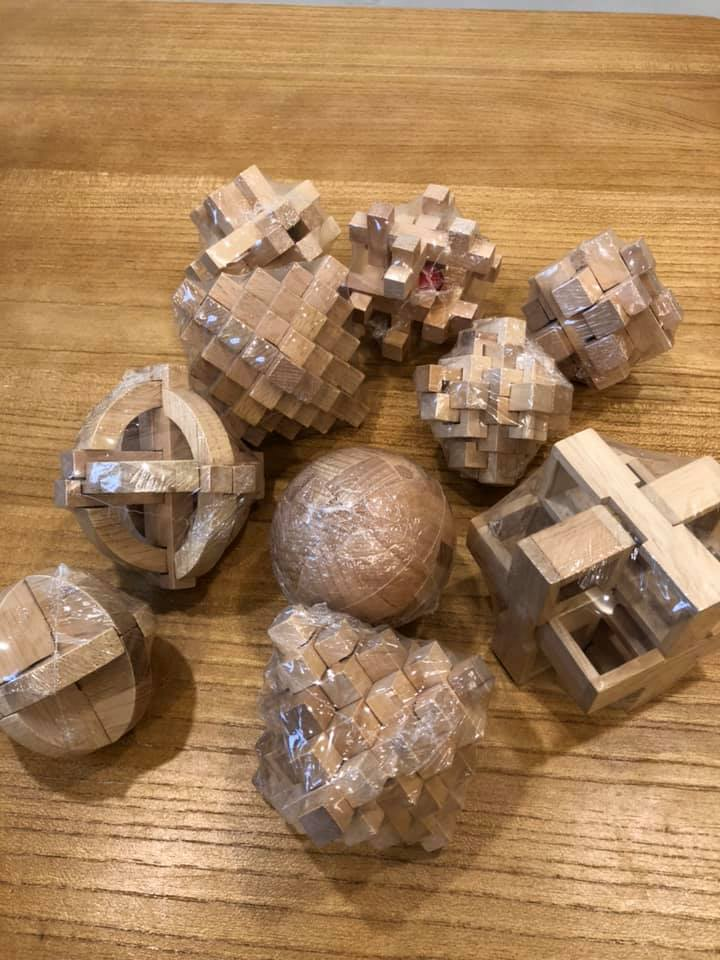

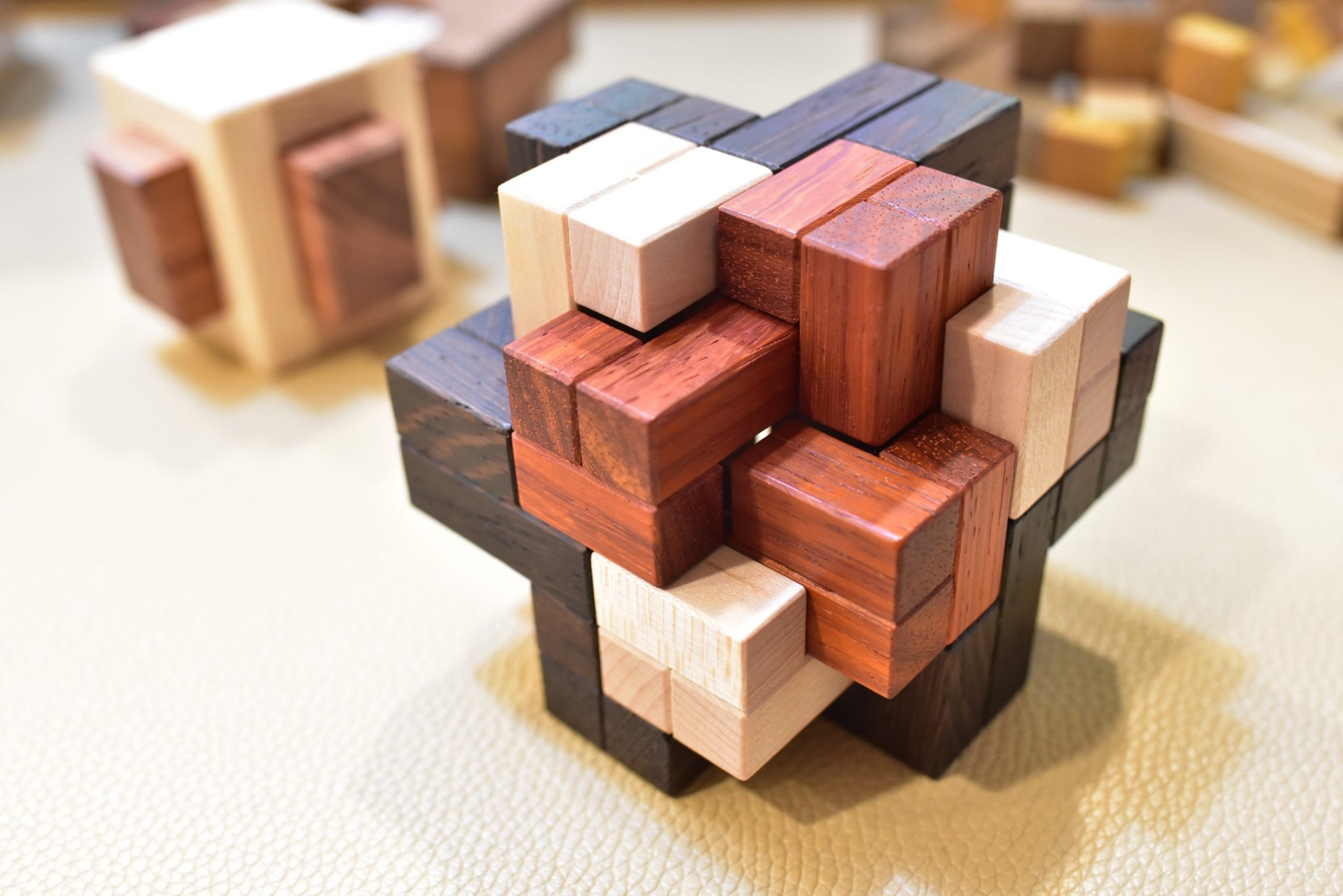

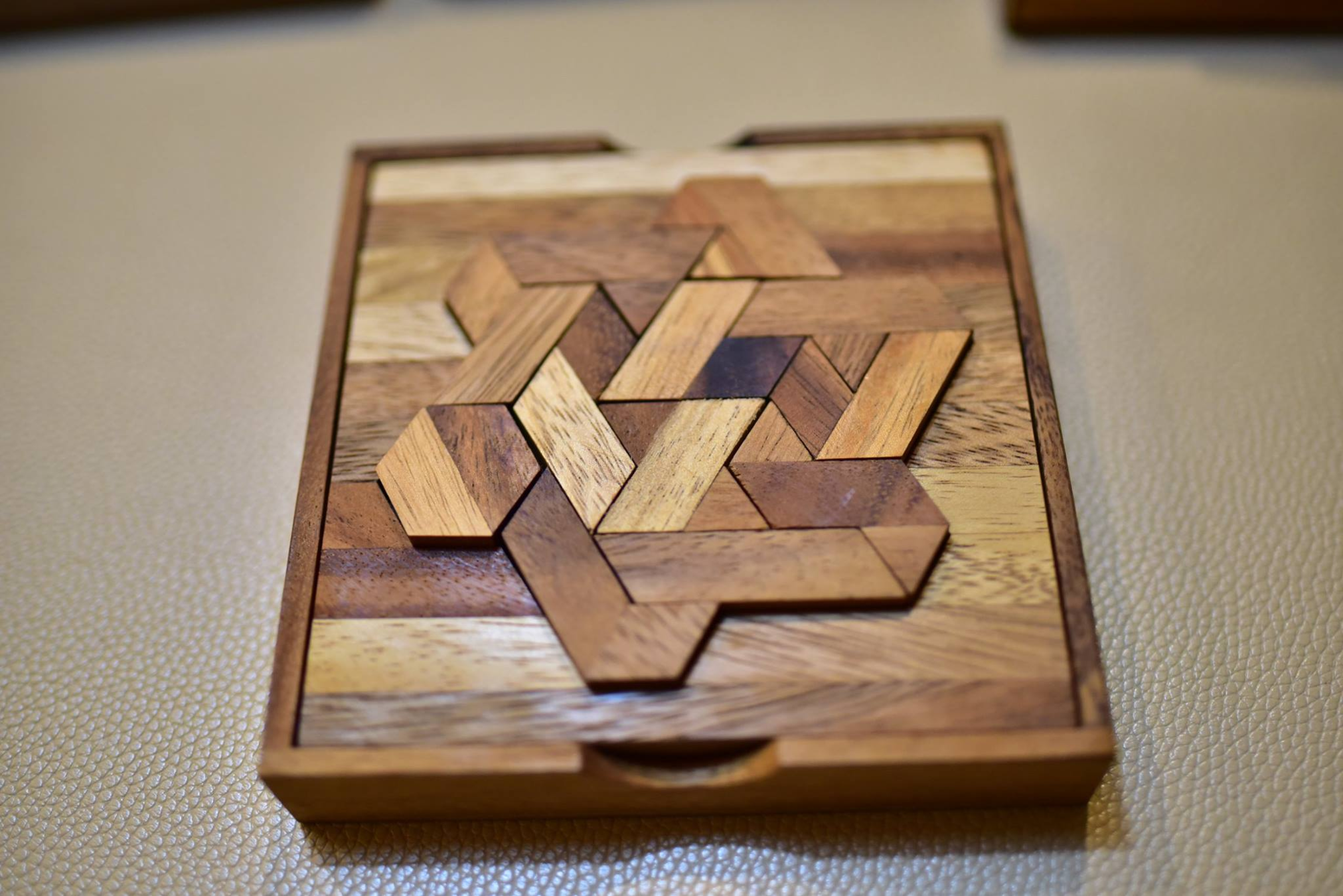

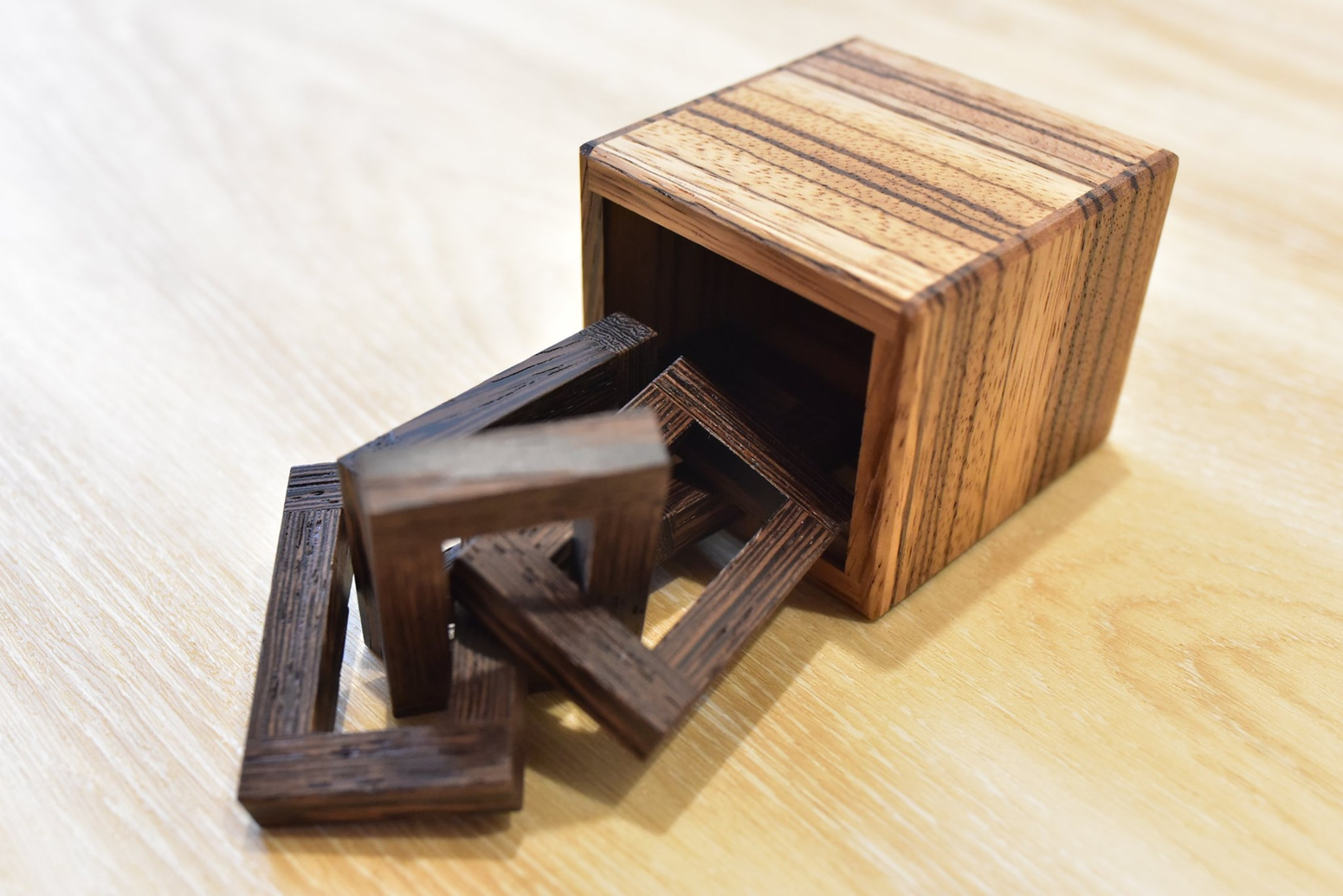

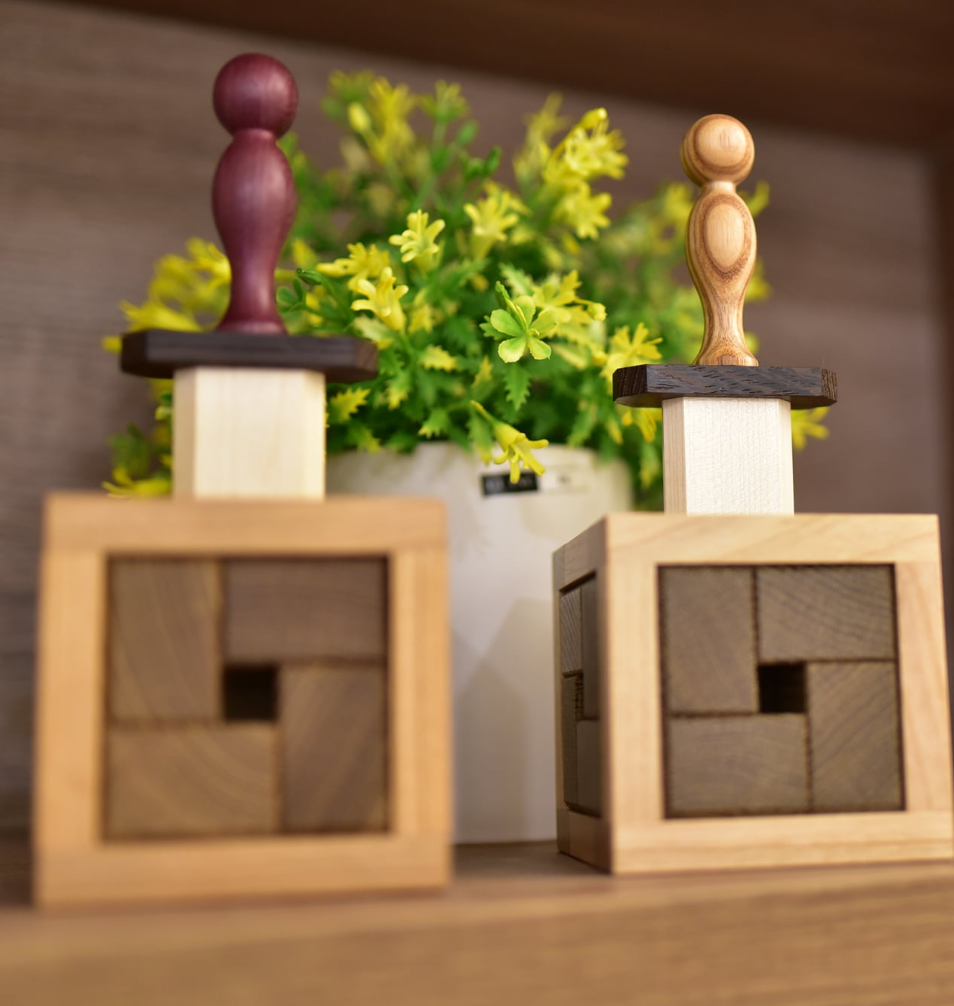

木製 Puzzle

Wooden Puzzle

世界的 Puzzle

Cubicdissection, Mr. Puzzle, Puzzle Master, Woodwonders, Pelikan Puzzles, Pluredro, Rombol, 寄木細工, ...

時差

限量

運費

消失的經典

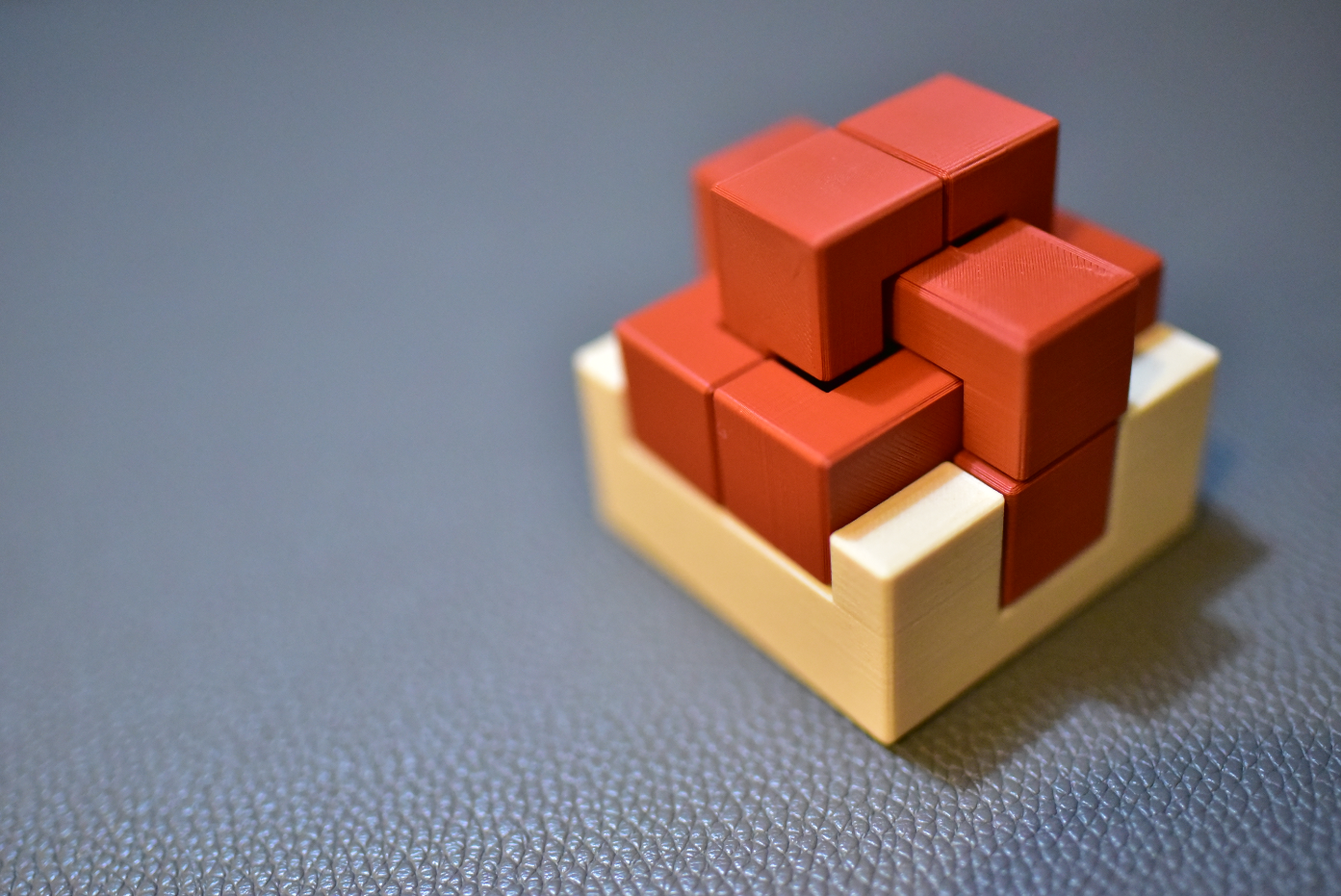

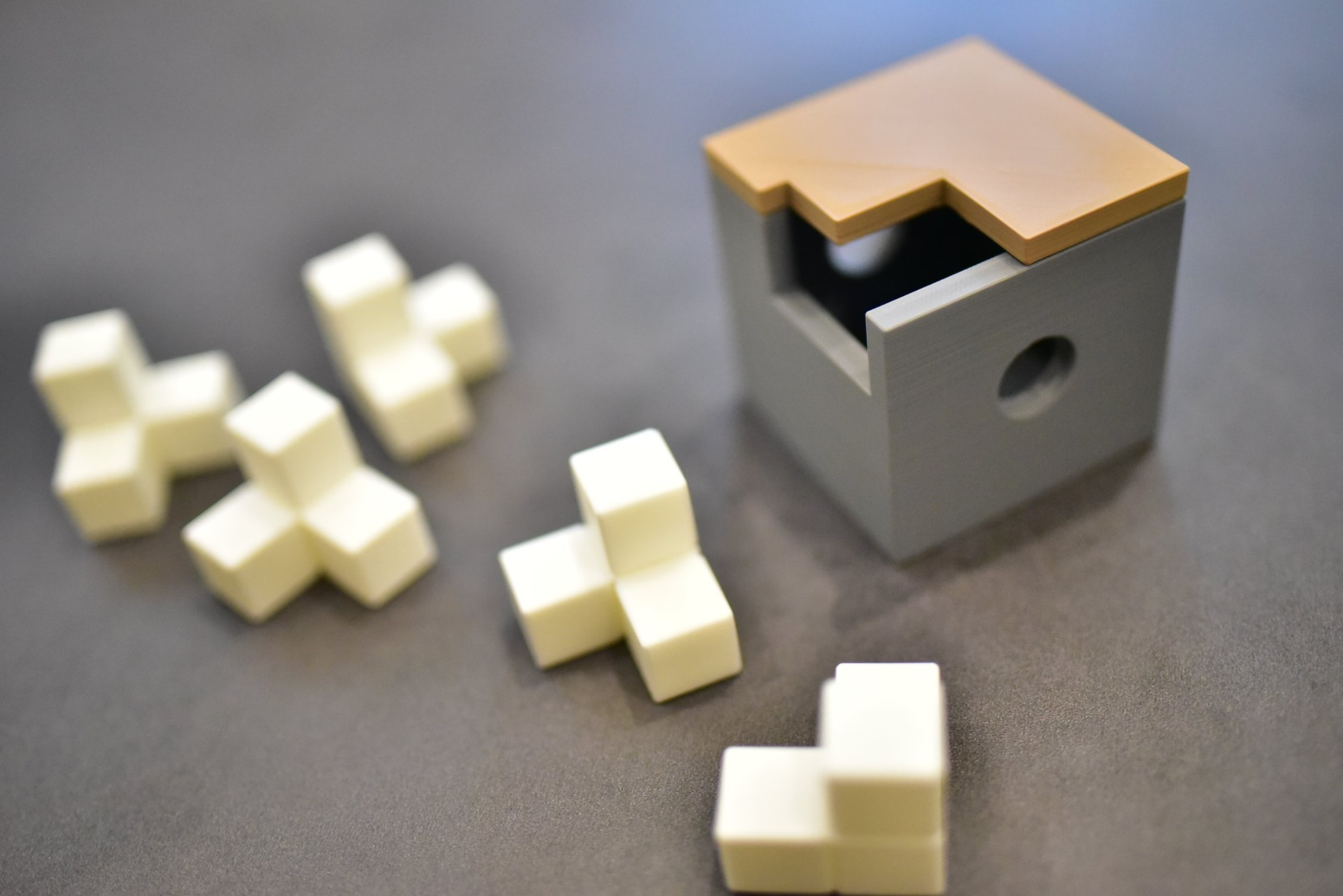

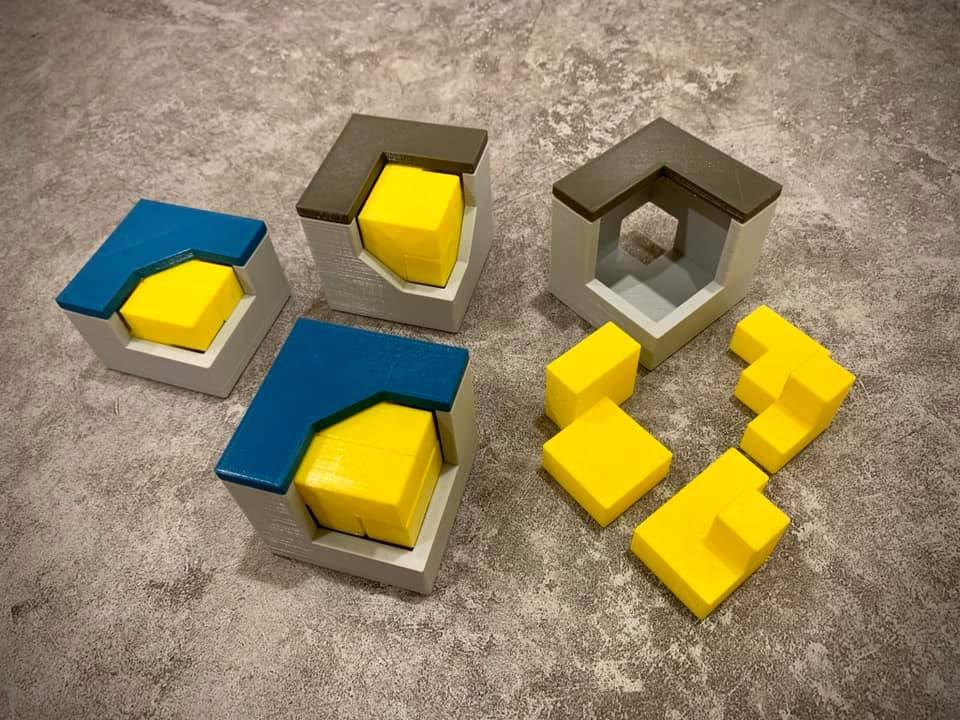

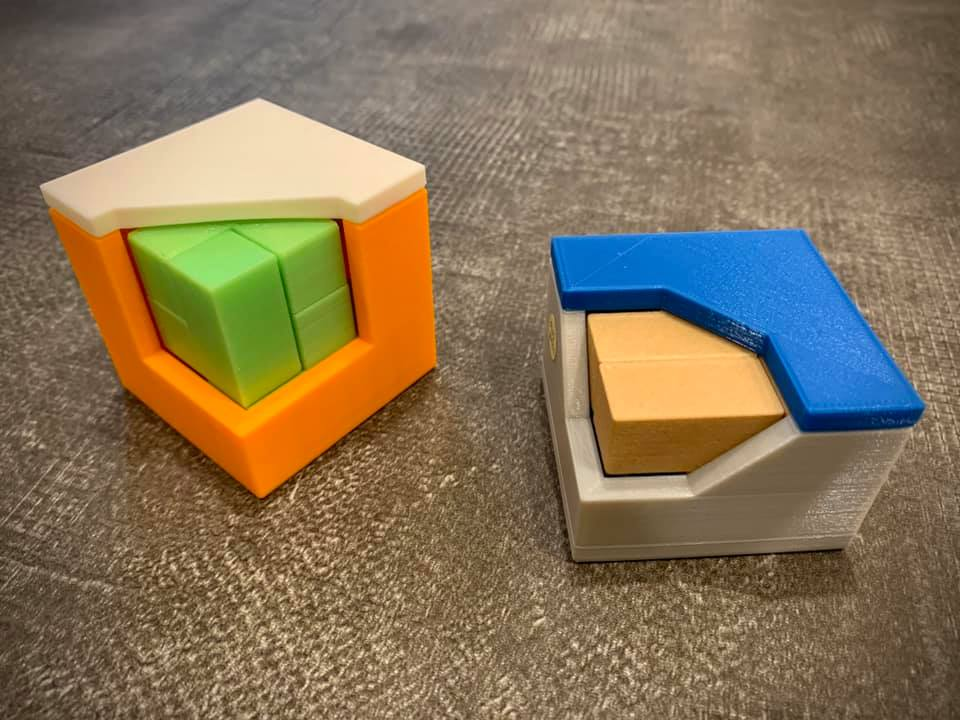

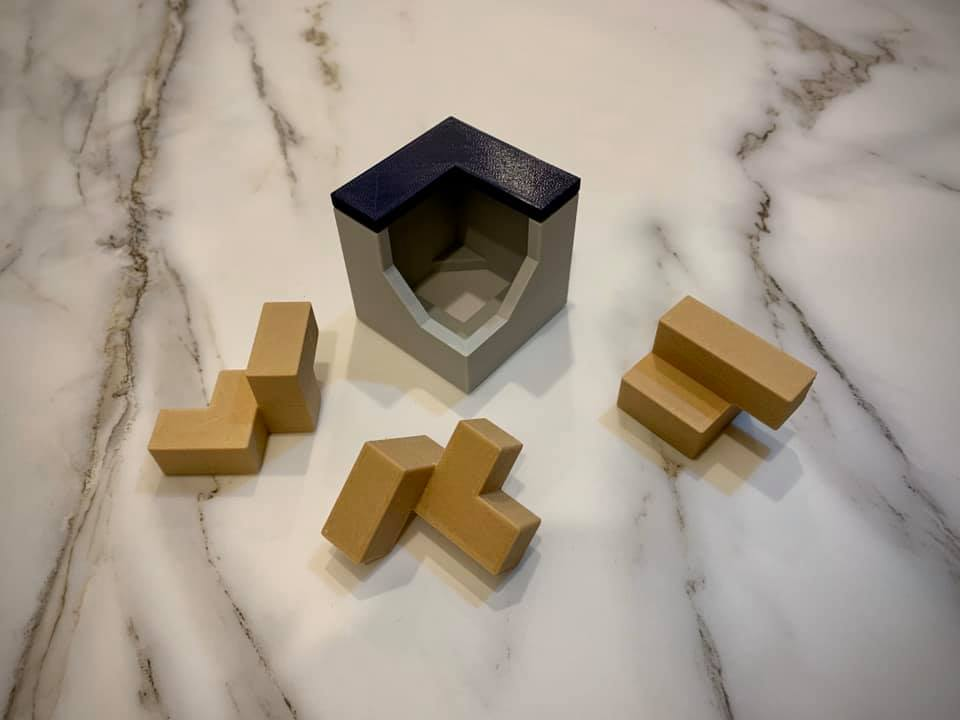

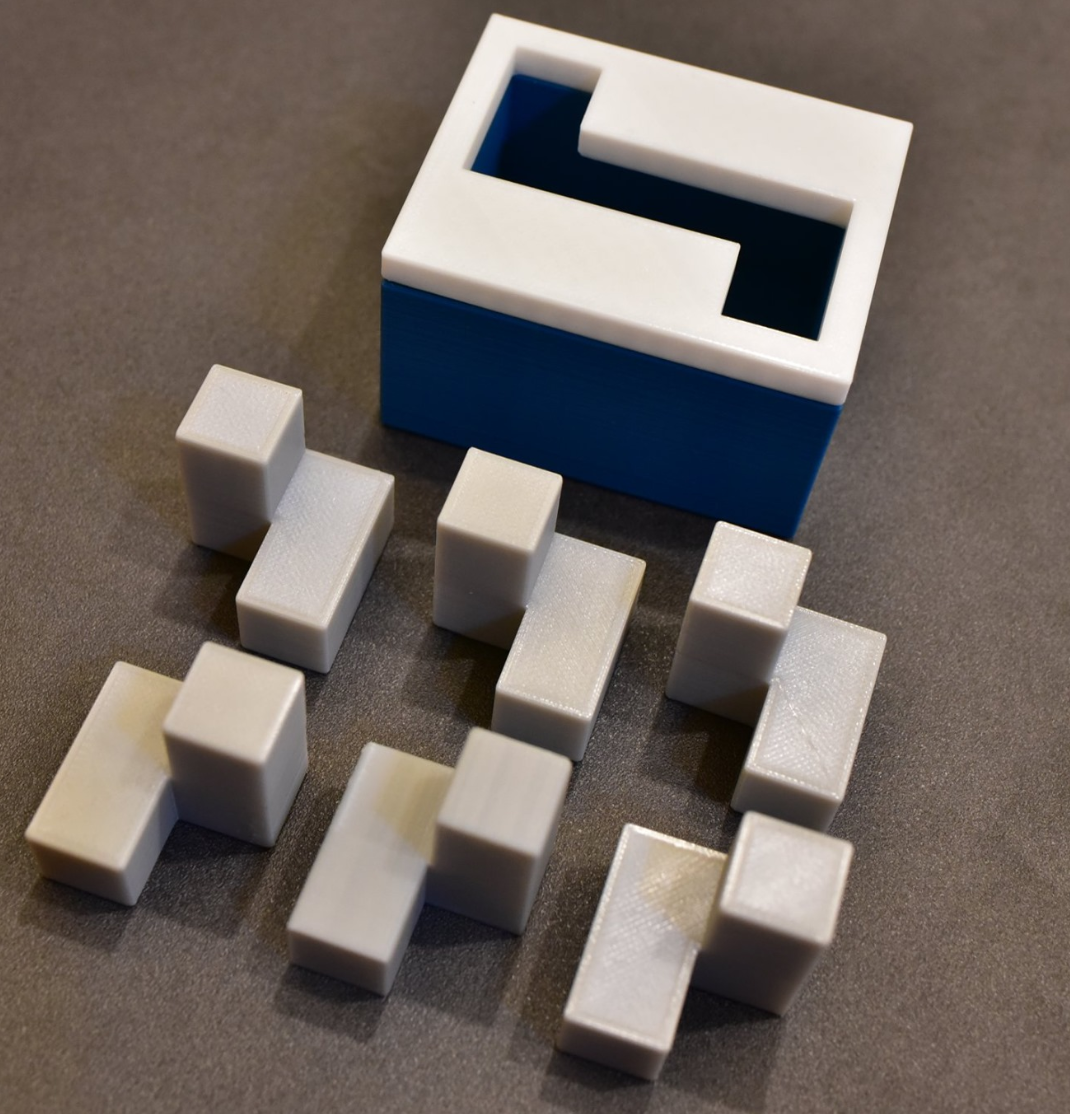

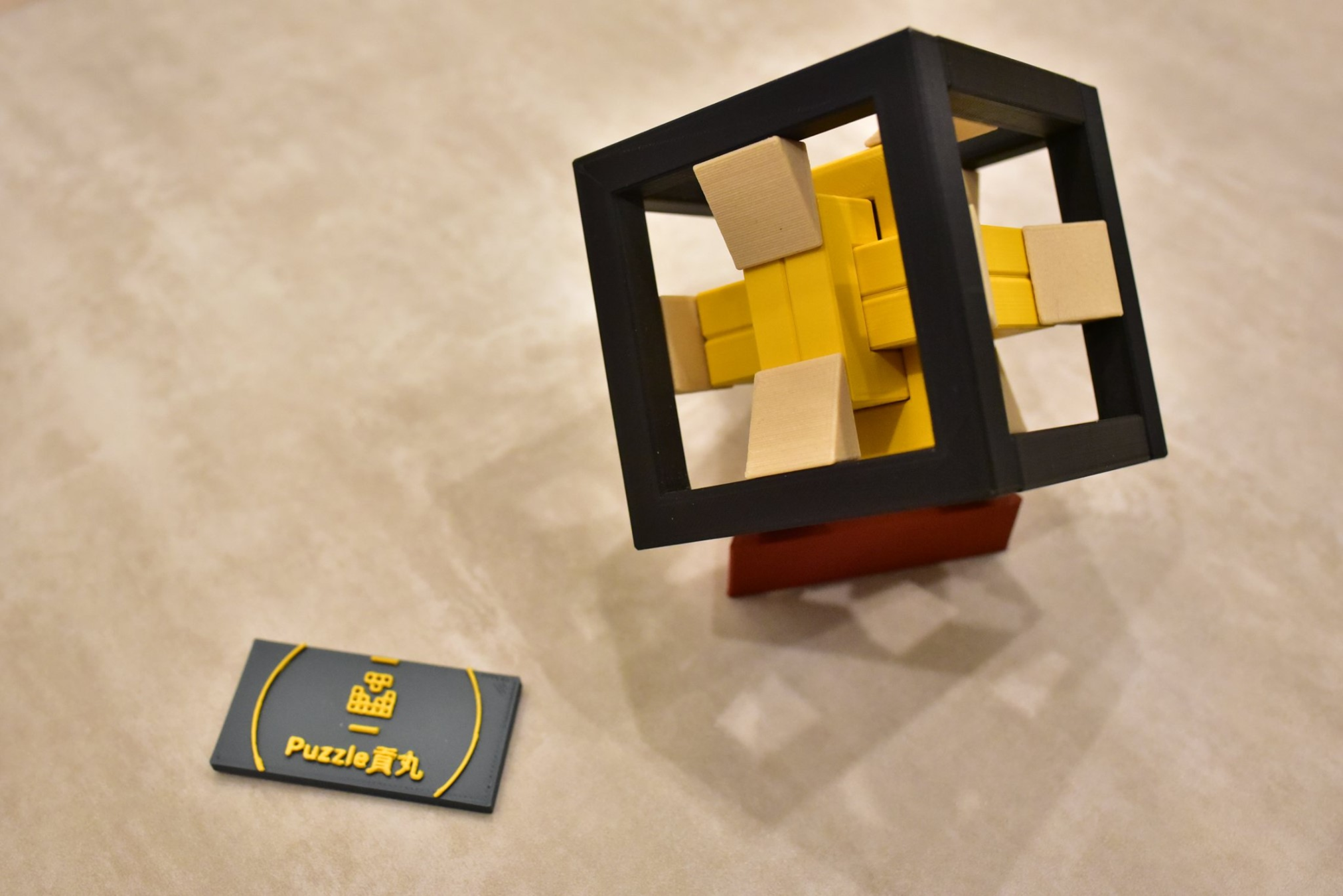

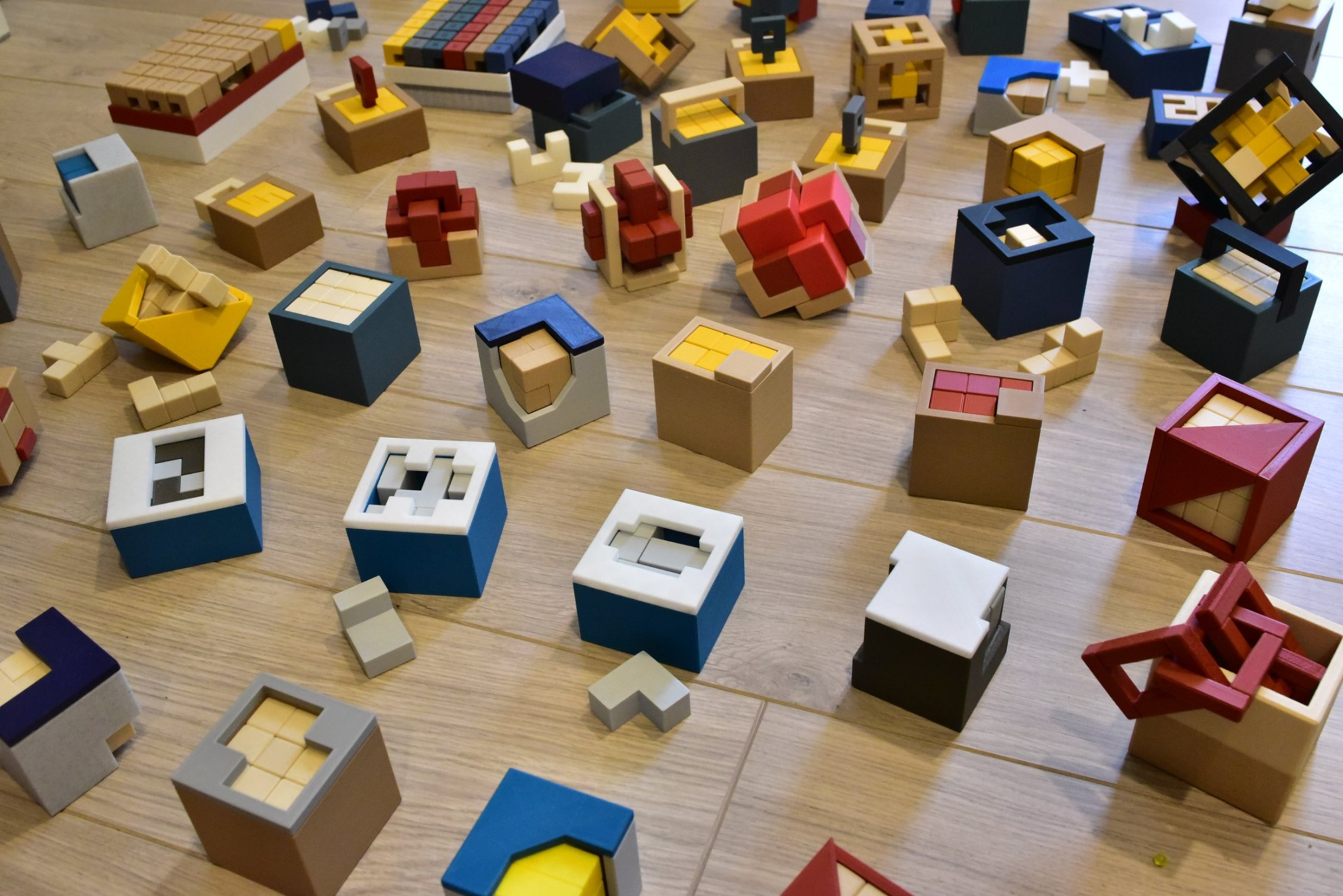

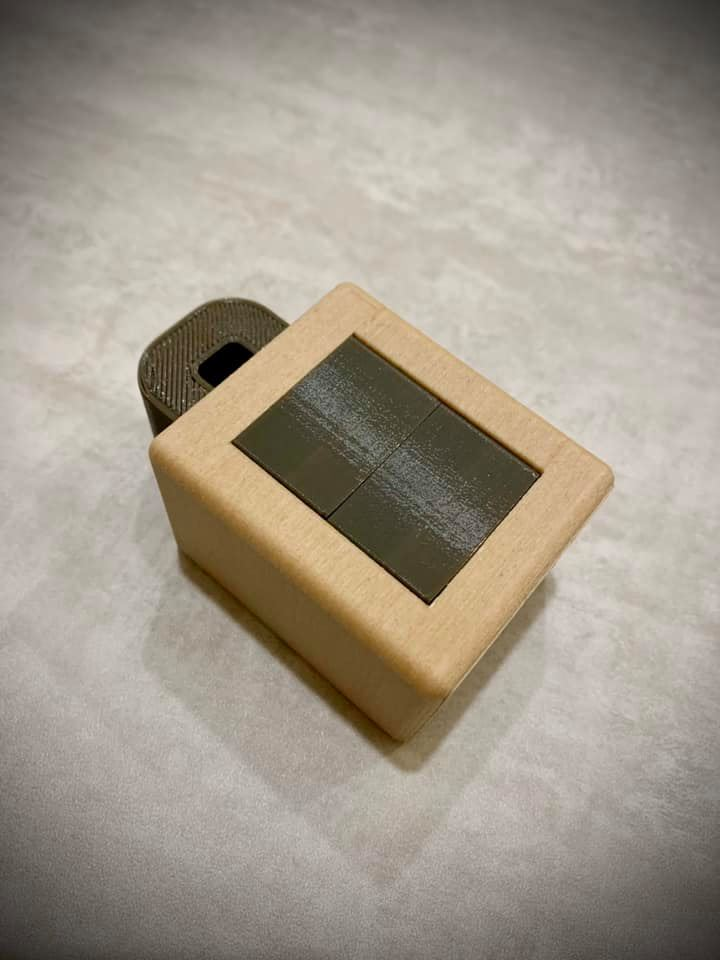

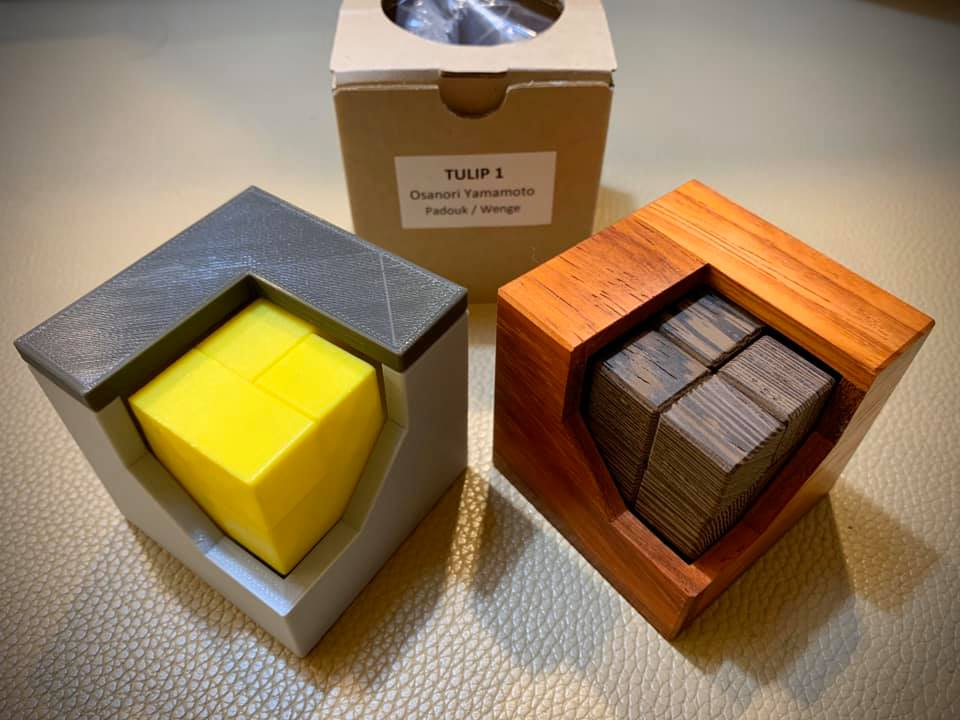

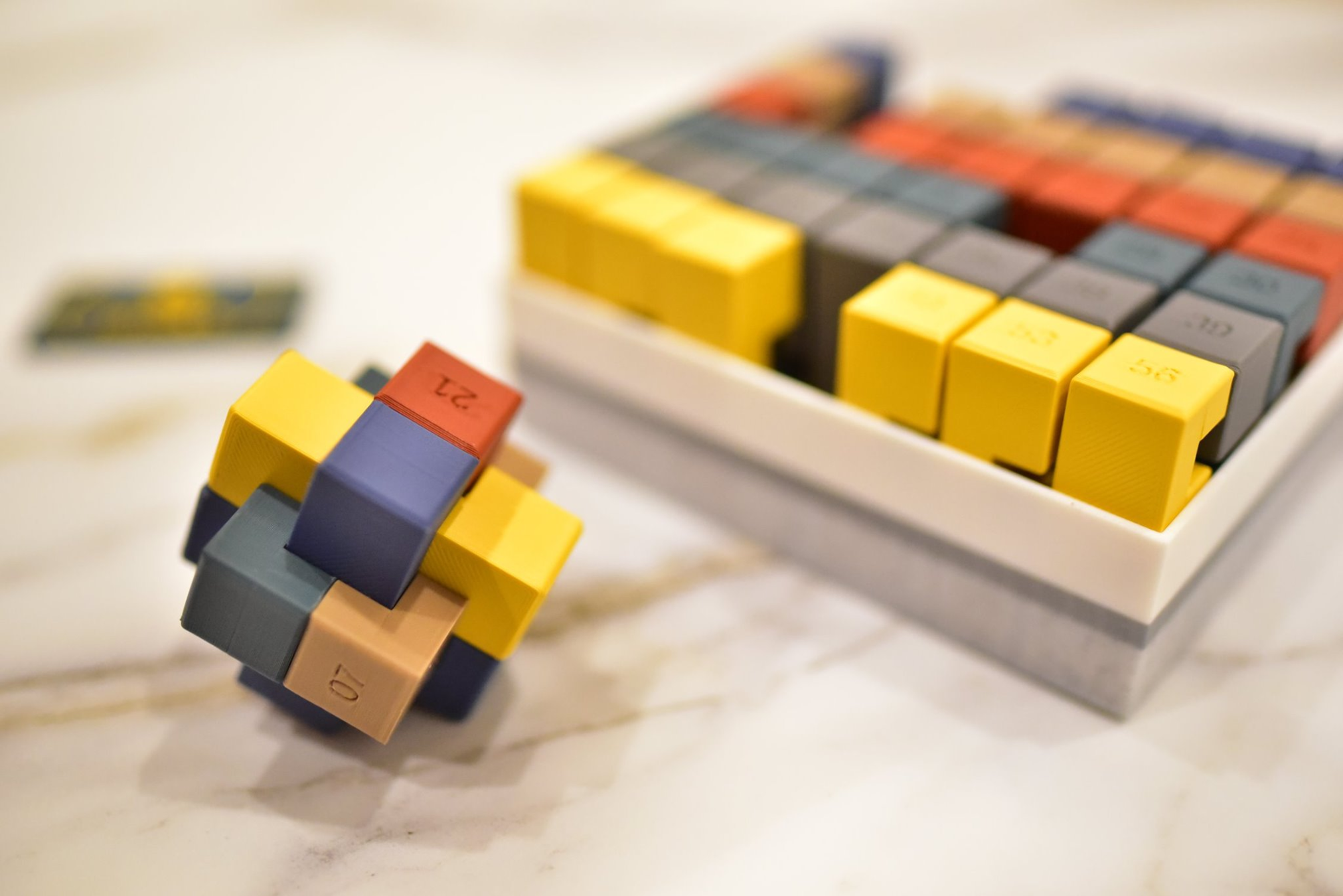

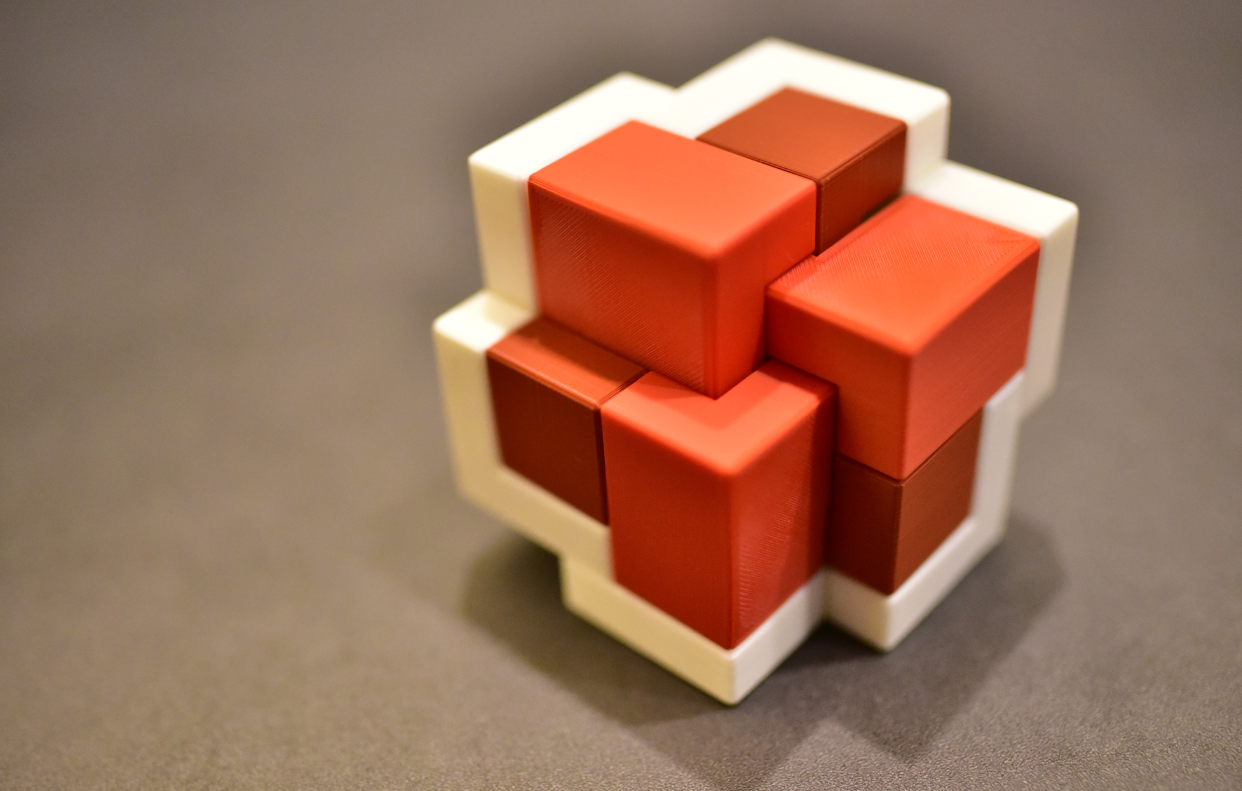

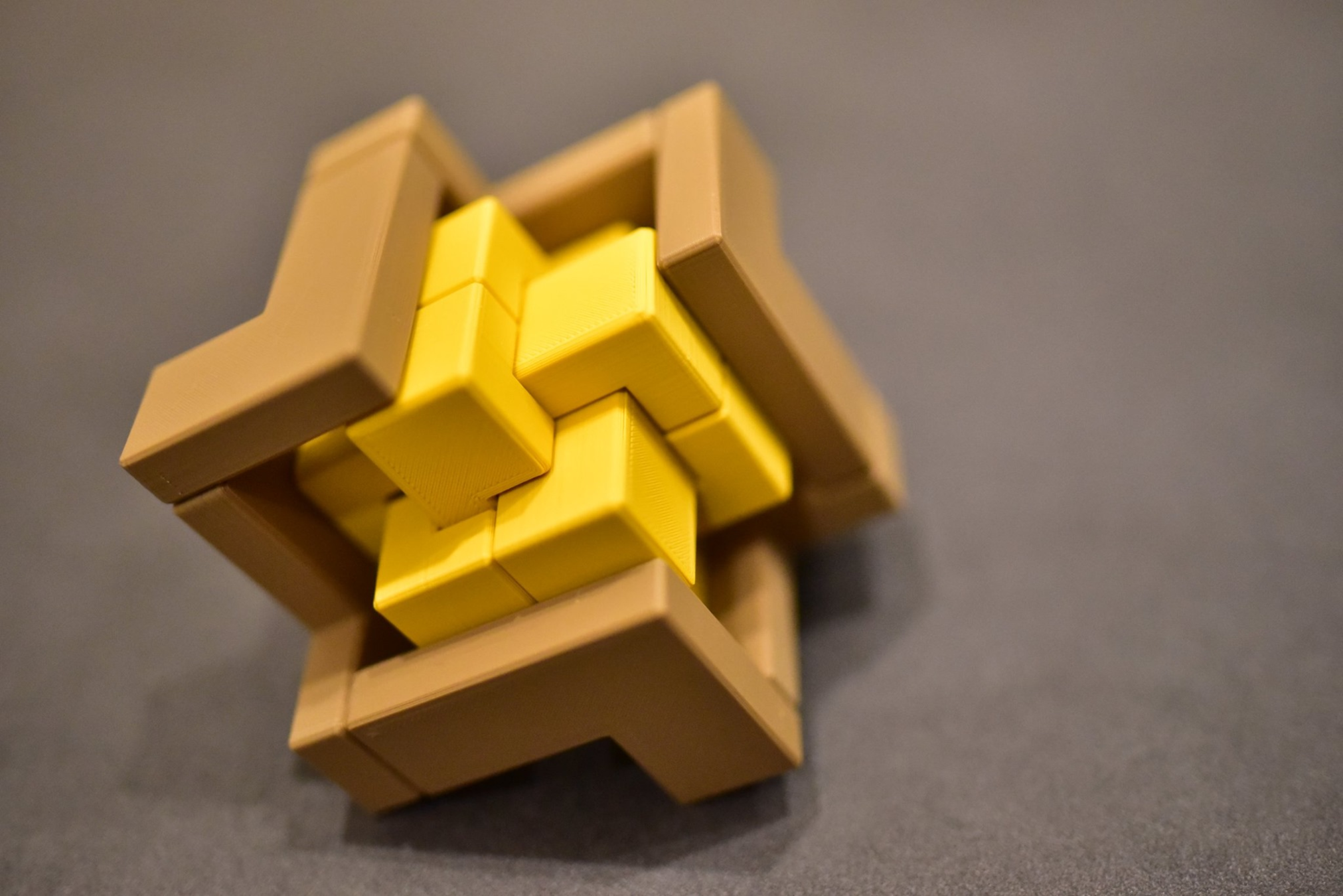

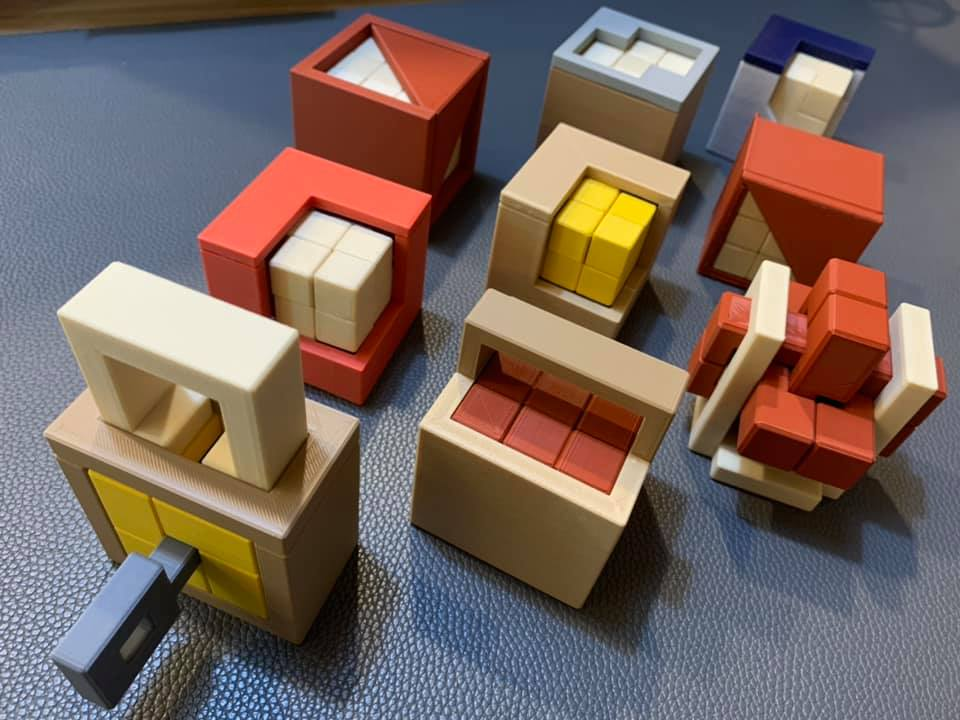

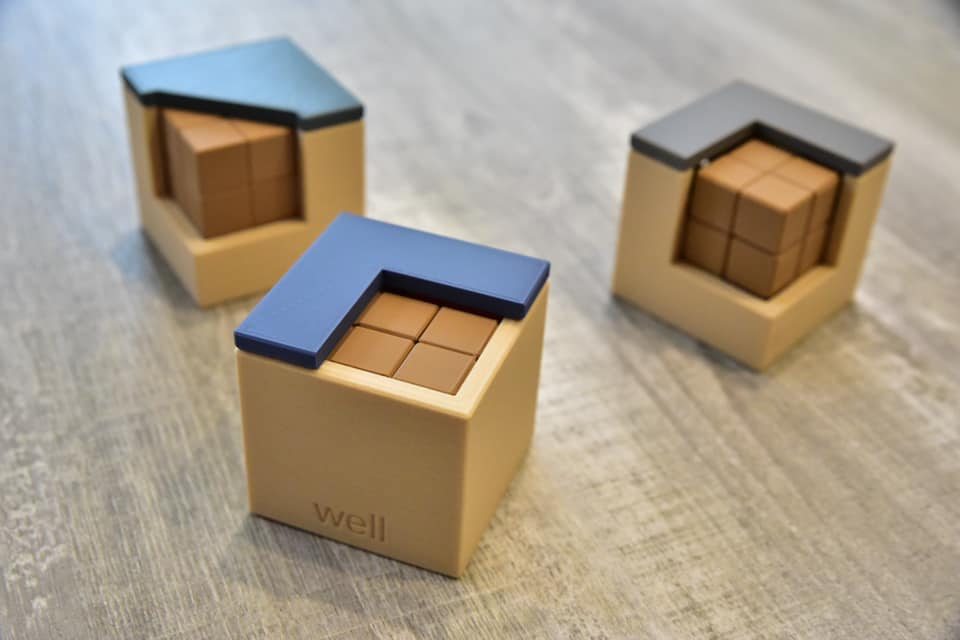

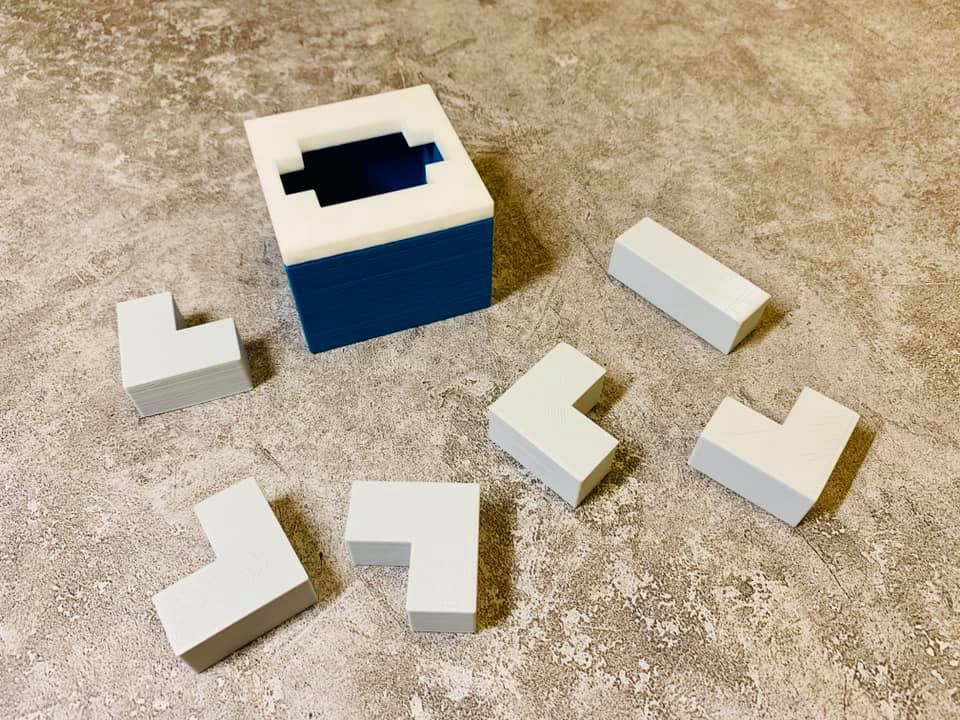

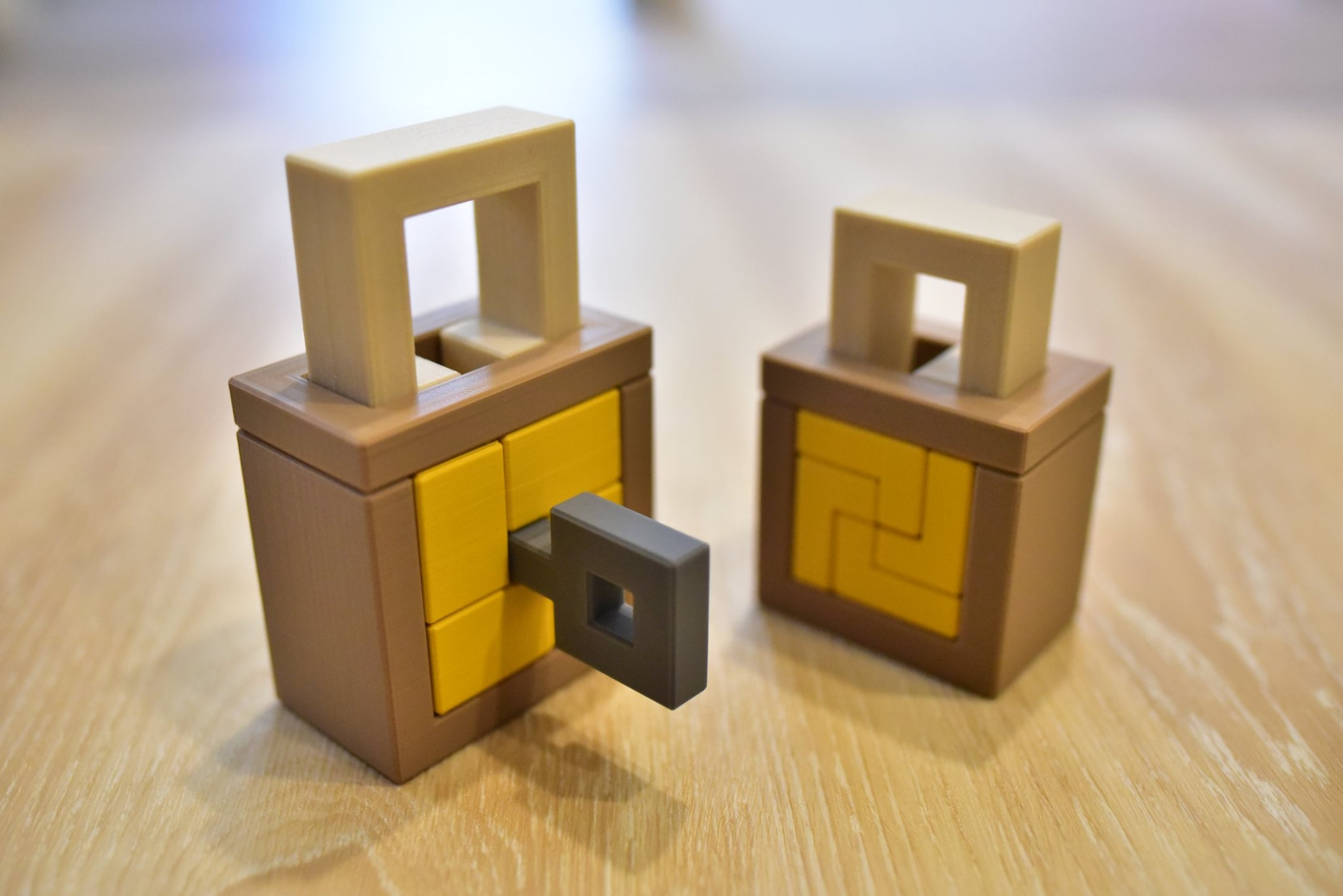

列印 Puzzle

Printed Puzzle

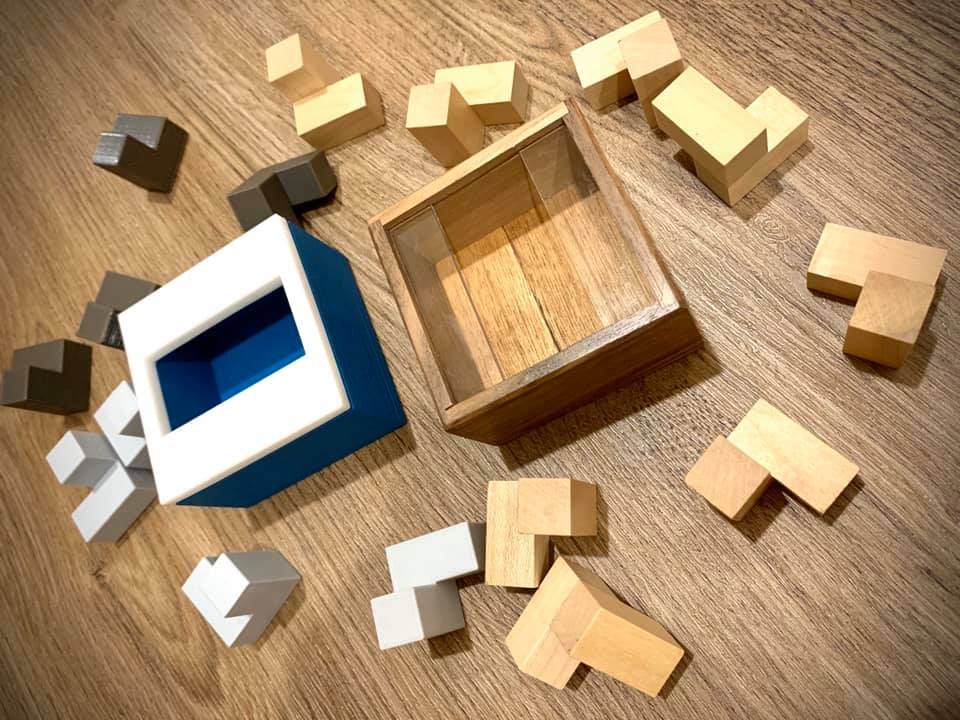

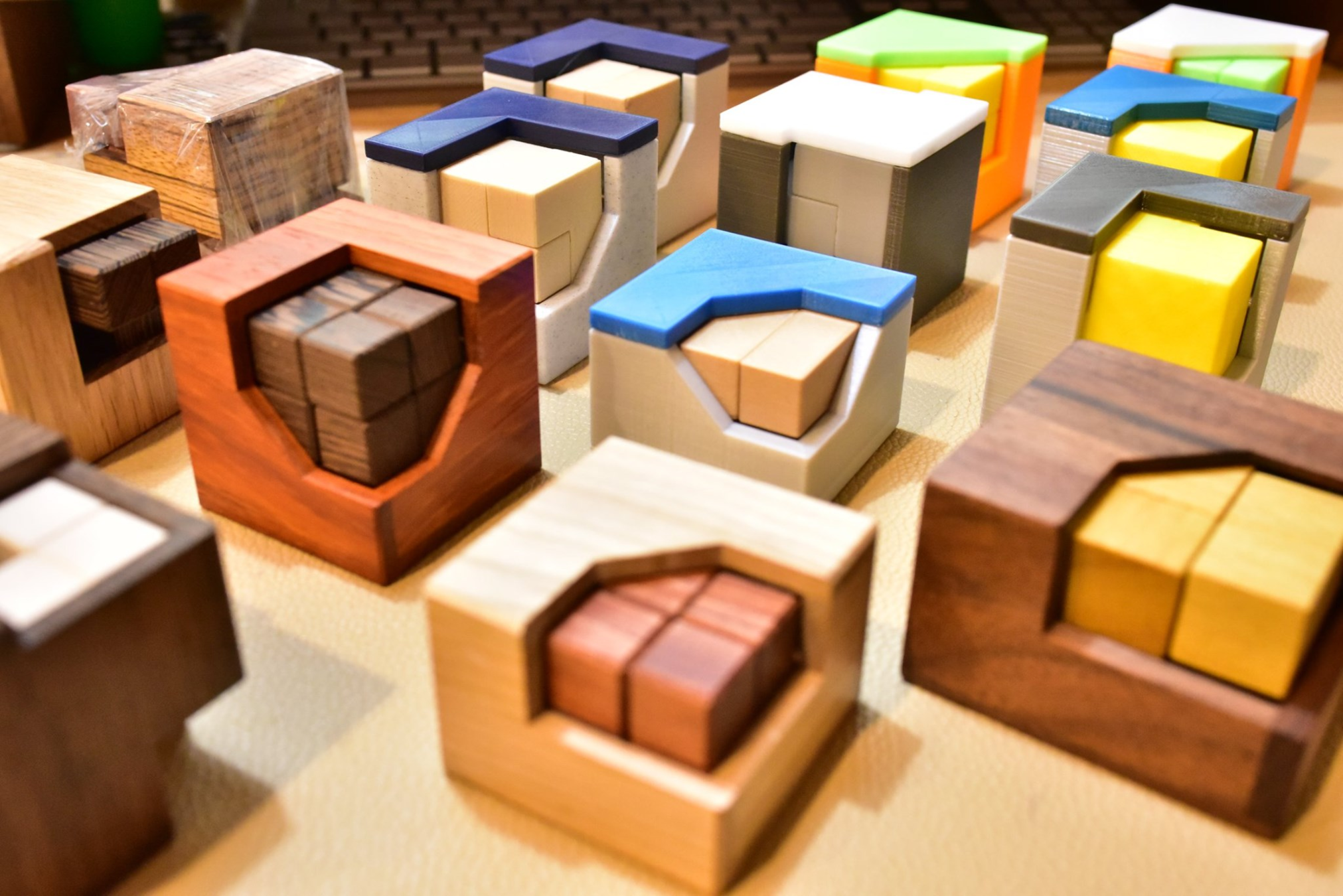

木製

• 美觀
• 價值
• 質感
• 堅固

列印

• 快速
• 推廣
• 方便重製
• 節省
• 製作 Prototype

3d 列印機

3d Printer

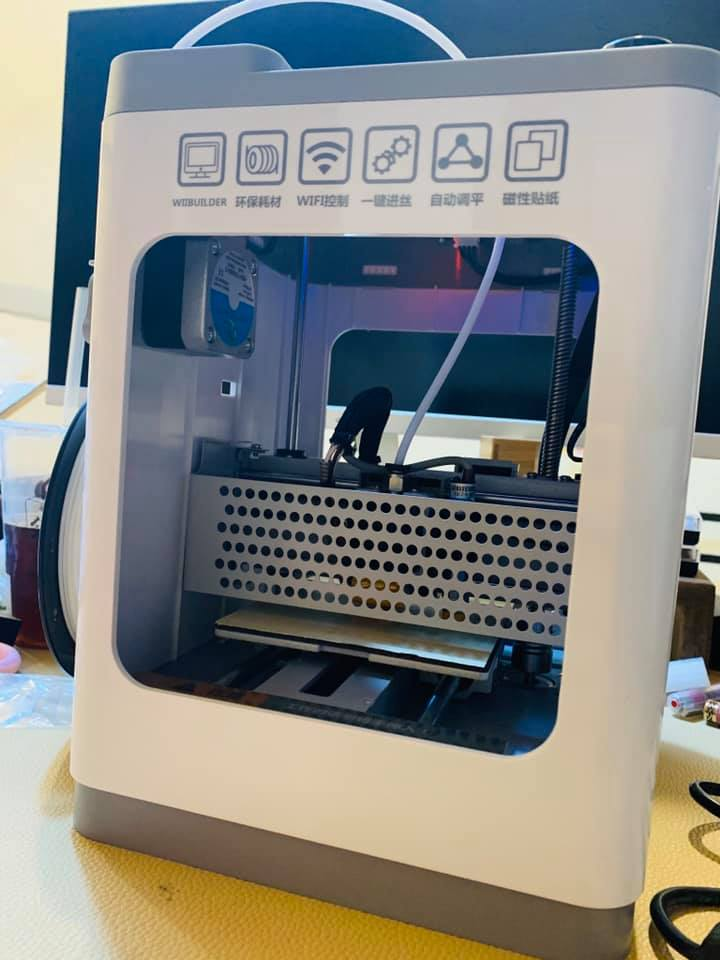

Weedo Tina2

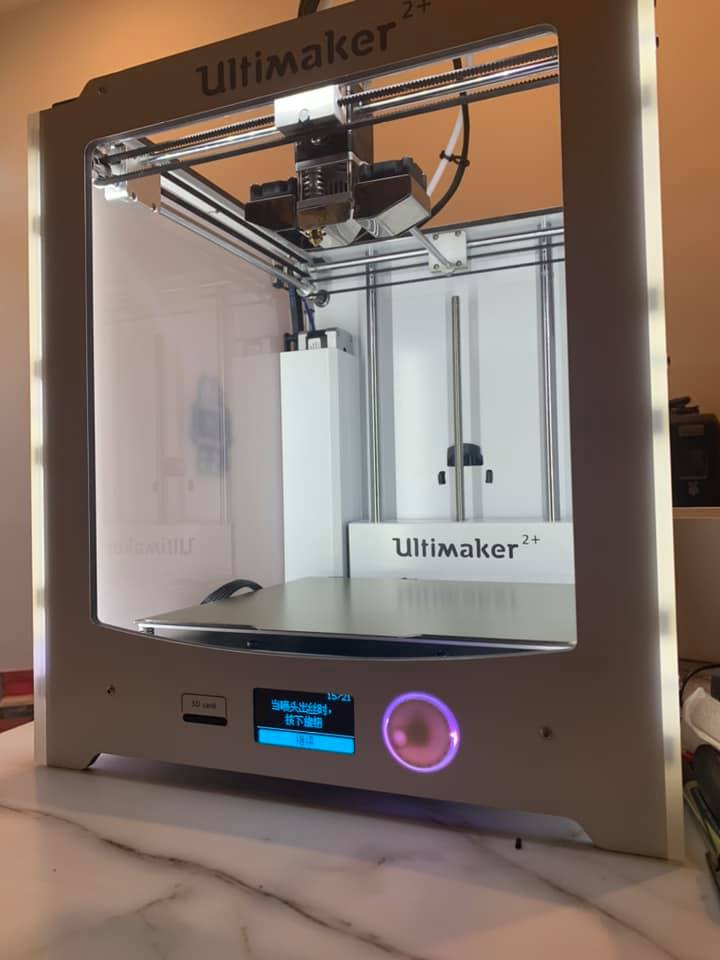

Ultimaker

2+

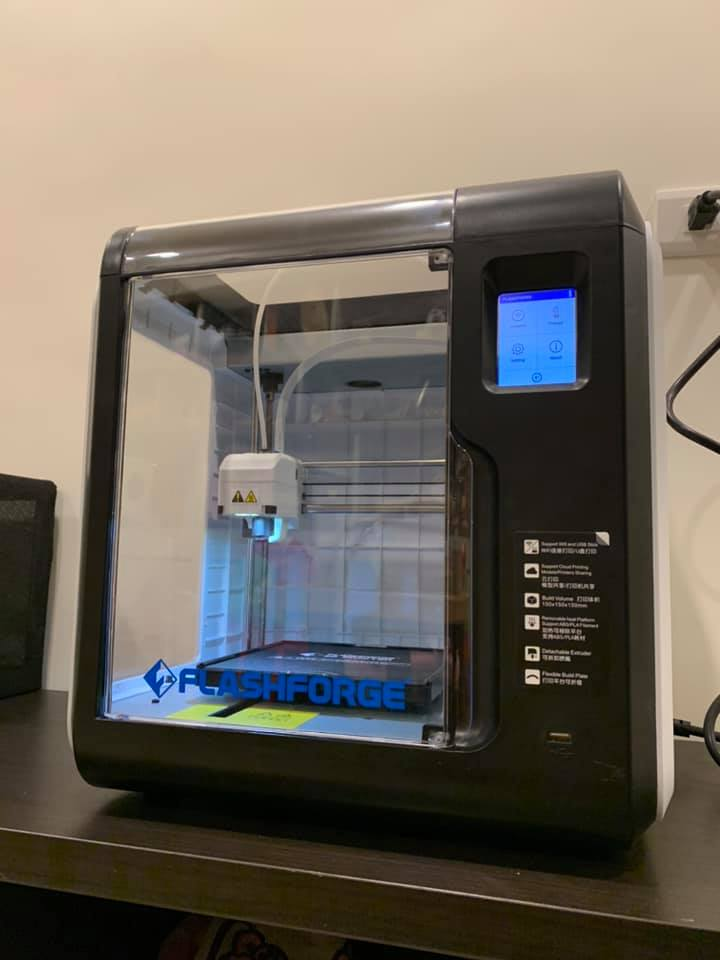

Flashforge Adventurer 3

Tina 2 →

FF AD3 →

UM2+ →

um2

ad3

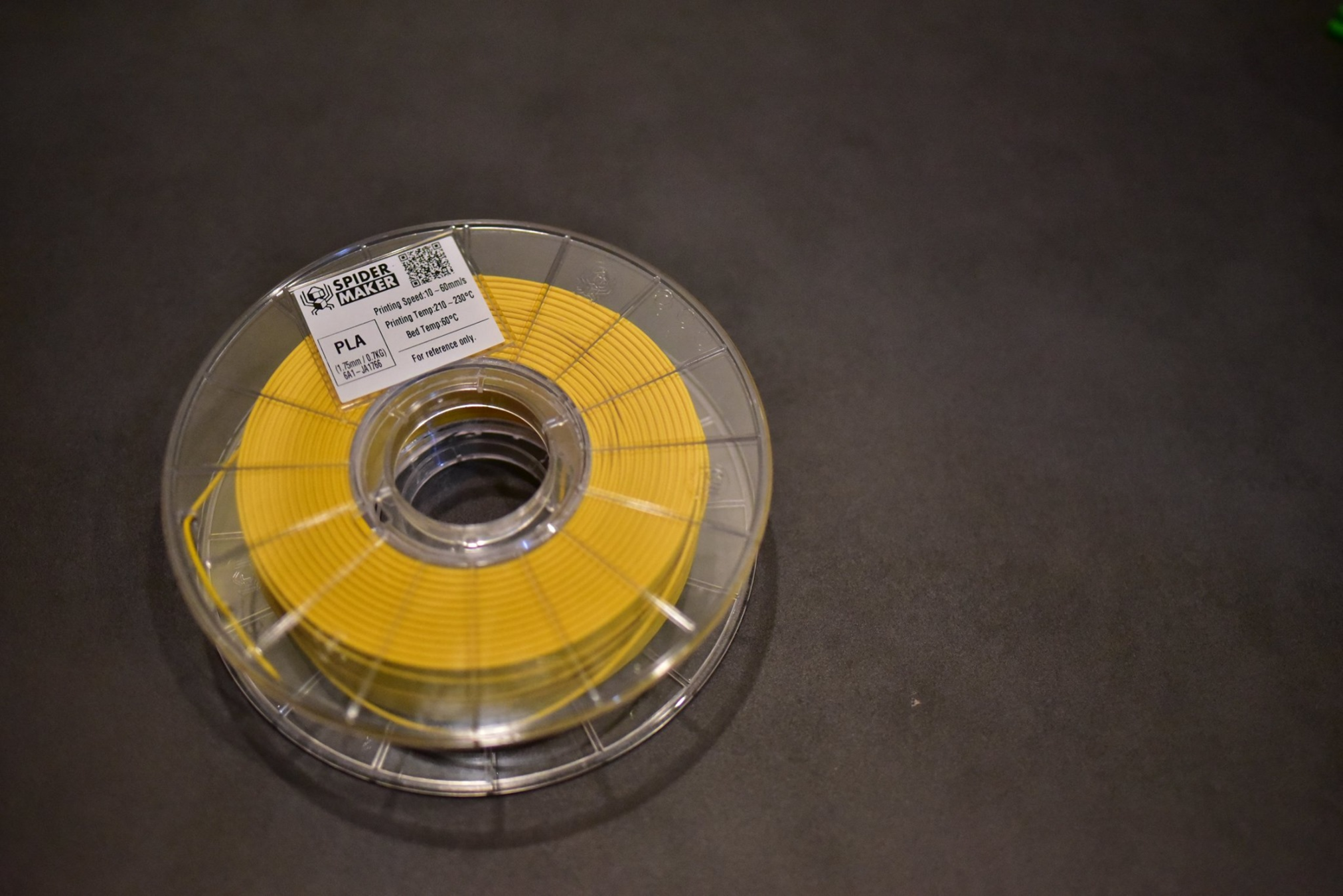

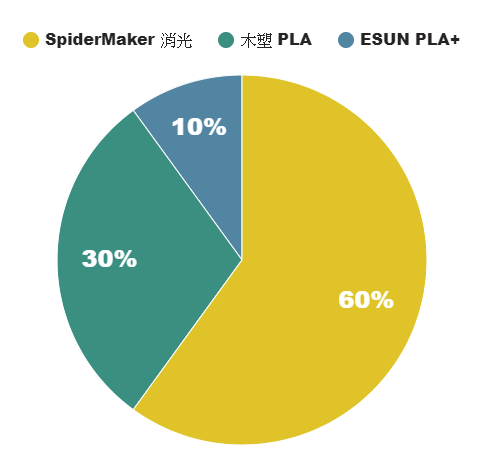

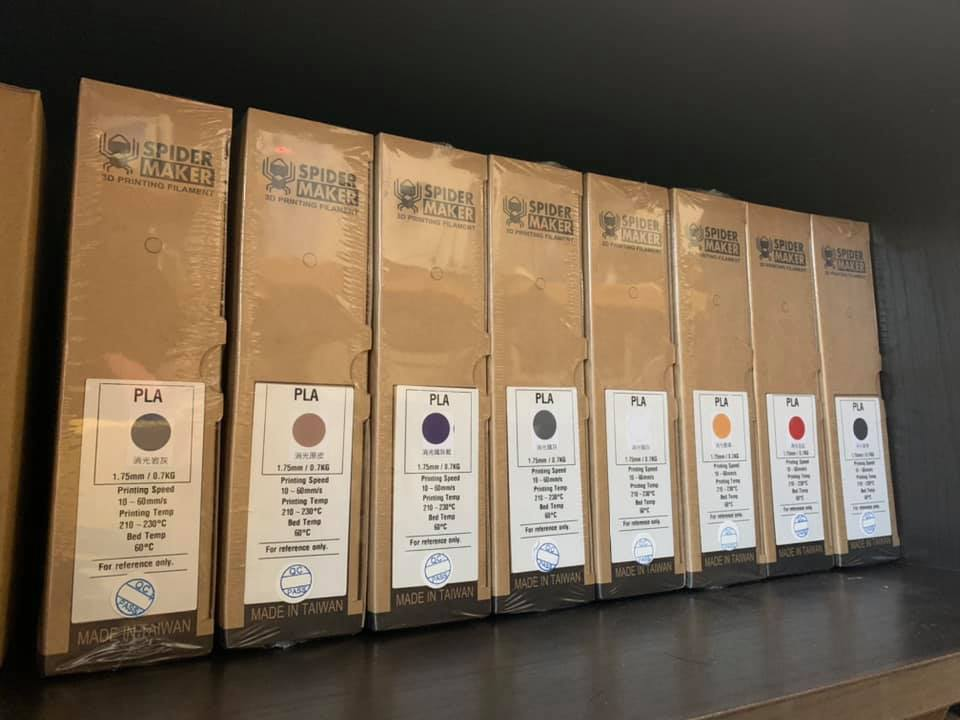

粍材

Filament

3d 模型來源

model source

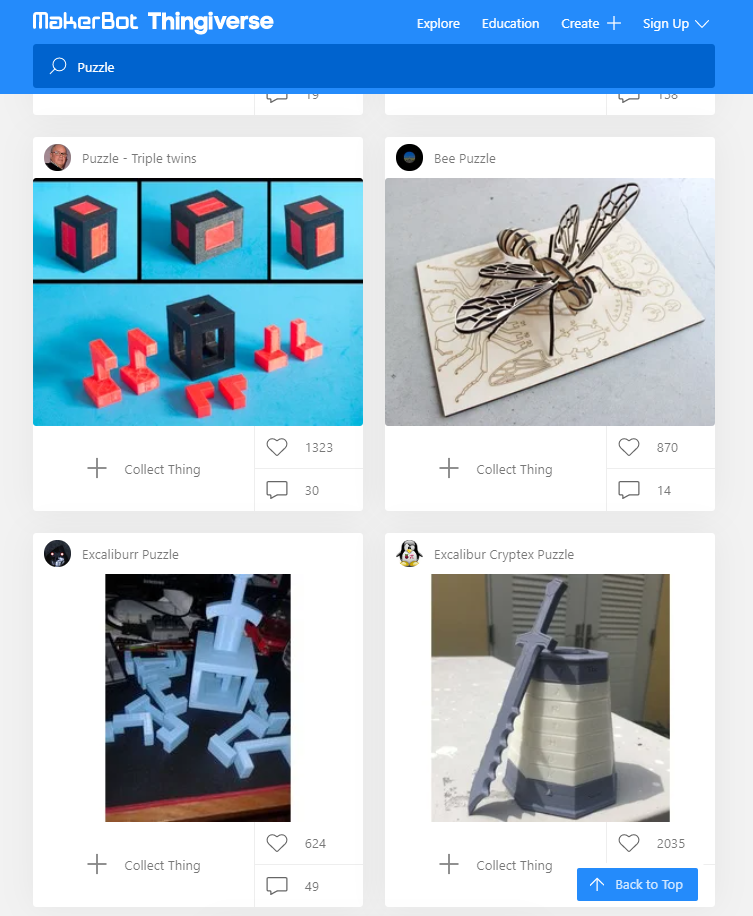

Thingiverse

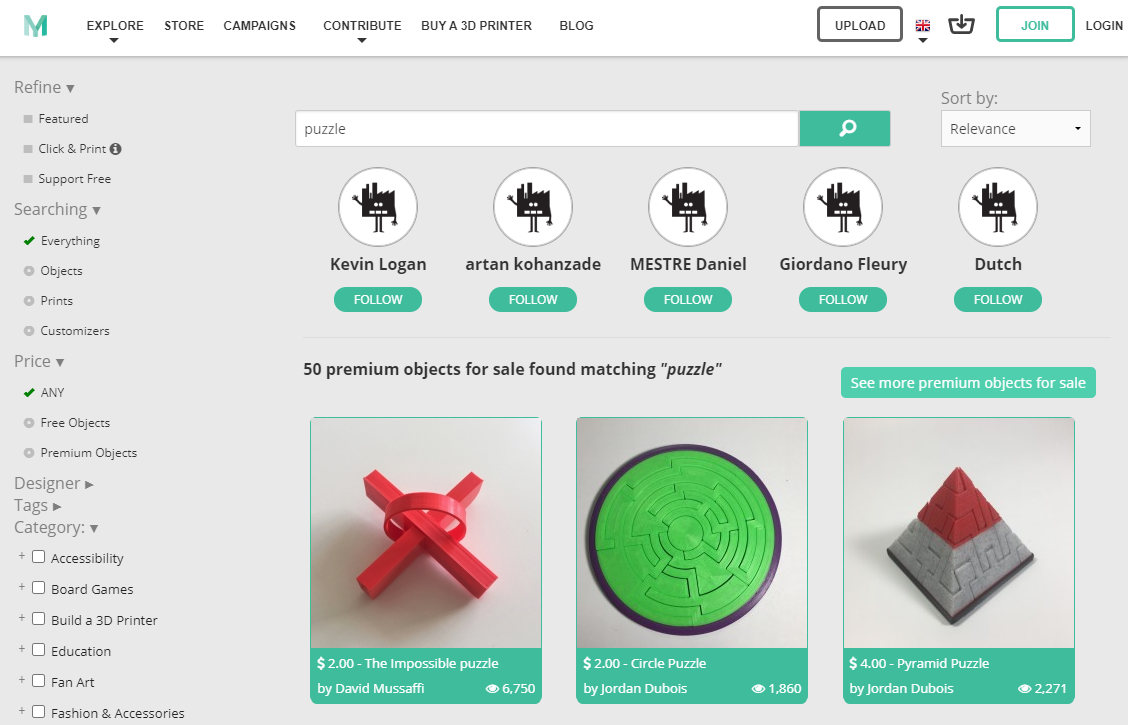

Myminifactory

線上 3d 模型庫，模型數量大，品質較不穩定，部分需收費。

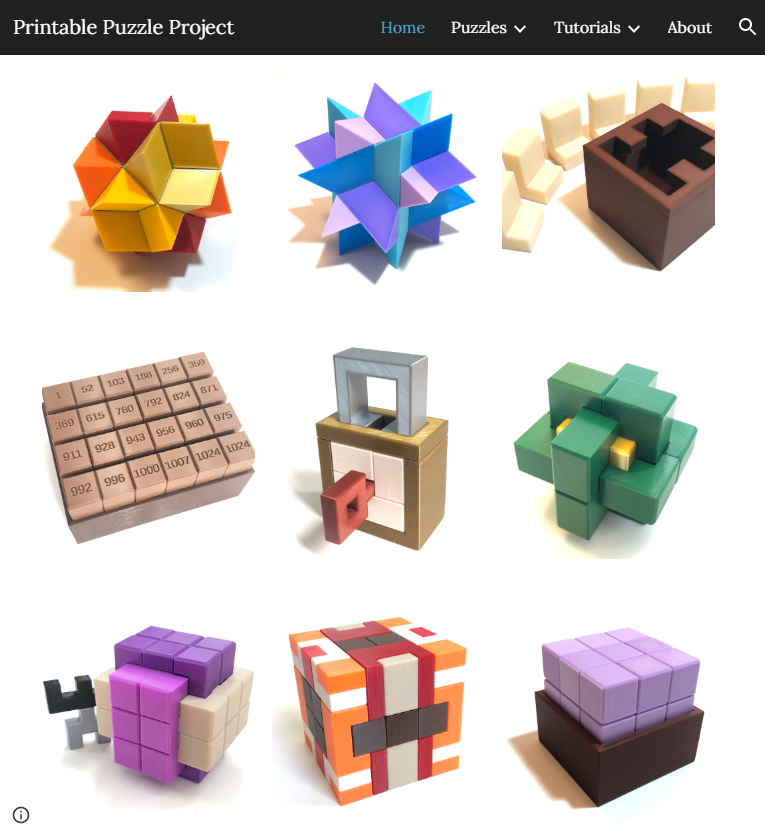

Puzzlehub

• 由 Puzzlecad 開發者 Aaron Siegel 所建立
• Puzzlecad 建模的高品質模型庫，皆附原始檔供客製化
• 經過設計者合法授權
• 我也貢獻了數個建模，包含 Christoph Lohe 大師的全新設計 Corsage

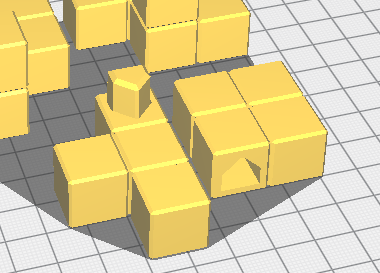

自建模型 - Puzzlecad

• 是 OpenSCAD 的開源函式庫
• 用堆 Voxel 的方式建模
• 提供 Puzzle 相關的調整功能
  • Inset (鬆緊度)
  • connect (連接)
  • bevel (斜角)
  • ...
• 配合使用 OpenSCAD 的原生功能，製作更多種類的 Puzzle

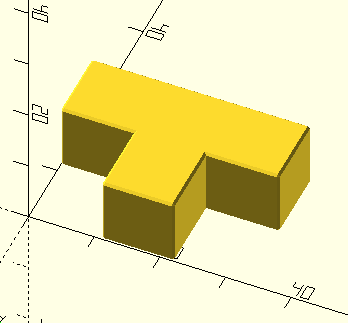

 x.. | xxx   →

建模

Modeling

安裝

1. 下載安裝 OpenSCAD

https://www.openscad.org/

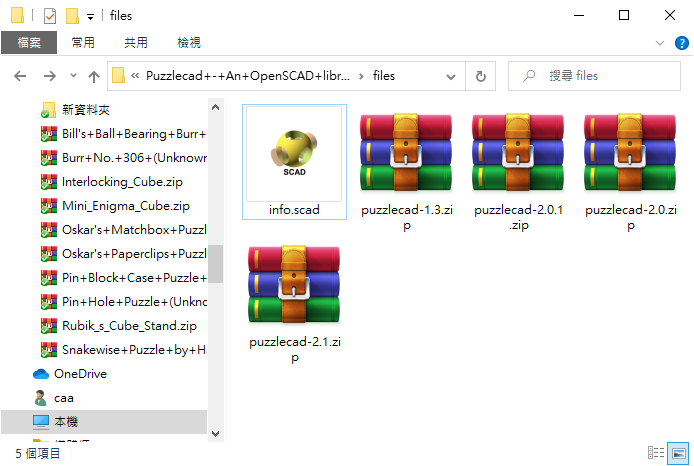

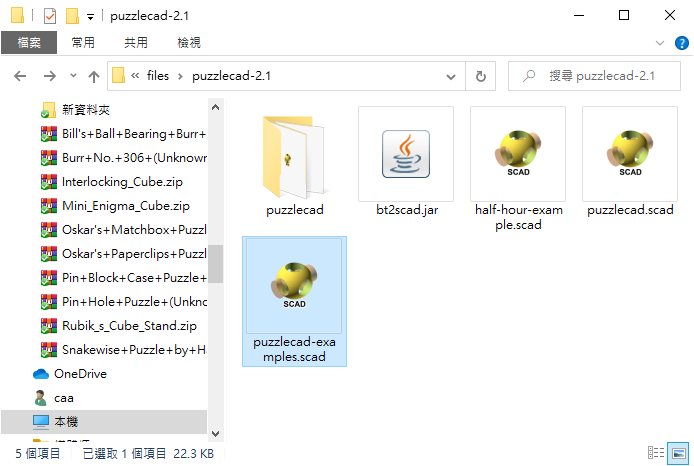

2. 下載並解壓縮 Puzzlecad

https://www.thingiverse.com/thing:3198014

3. 解壓縮 puzzlecad-2.1

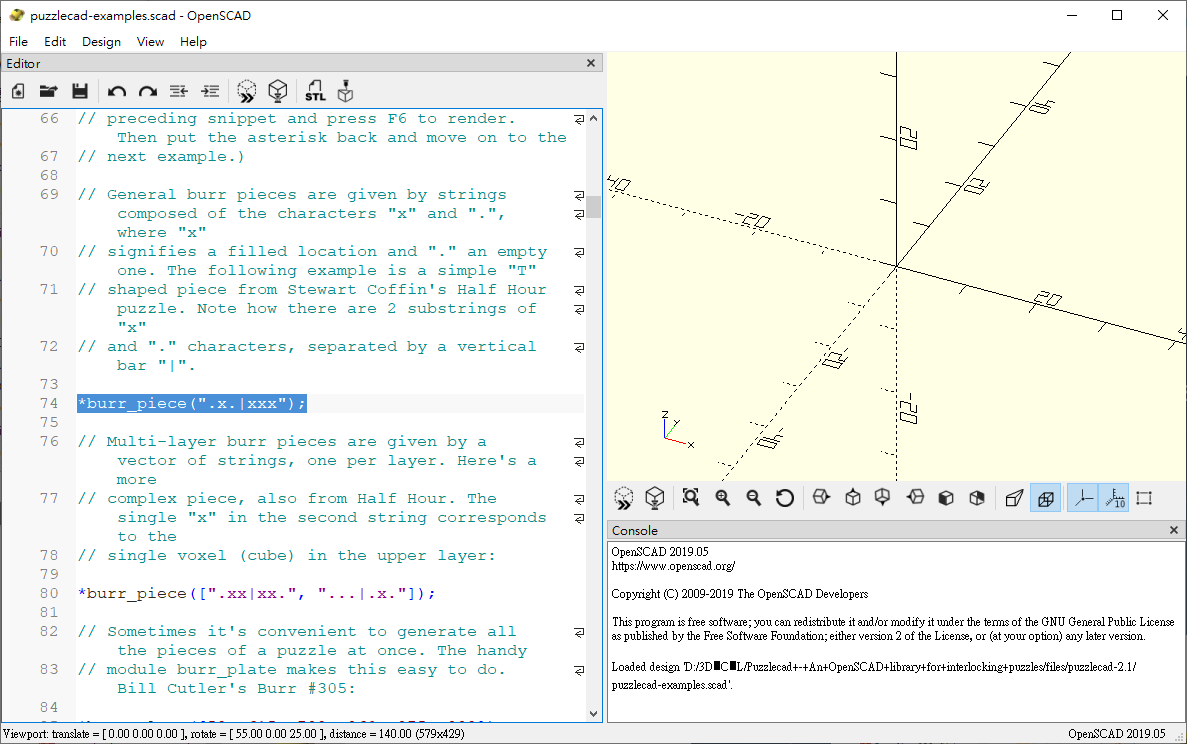

學習

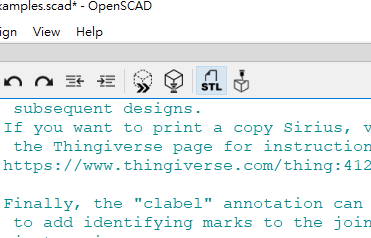

1. 開啟 puzzlecad-examples.scad

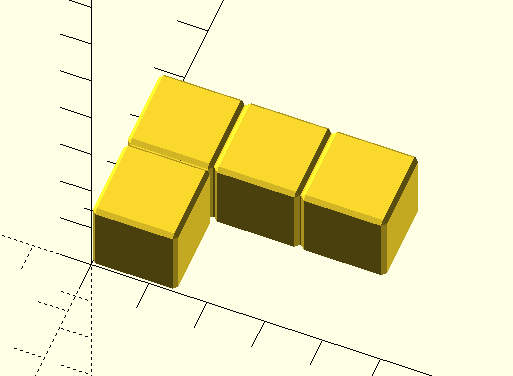

2. 將 *burr_piece(".x.|xxx"); 前面的註解 * 拿掉

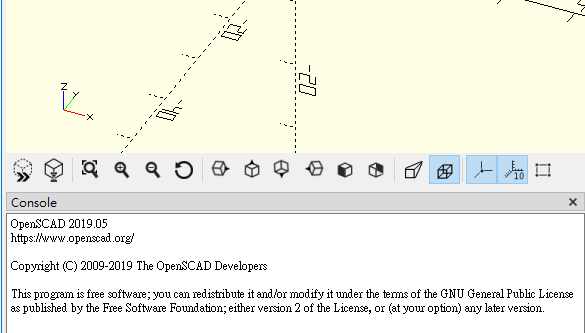

3. 按下 F5 產生預覽模型或 F6 產生輸出模型

4. 按下 F7 產生輸出的列印模型 stl 檔

Puzzlewillbeplayed (PWBP)

• 公開的 Puzzle 設計庫

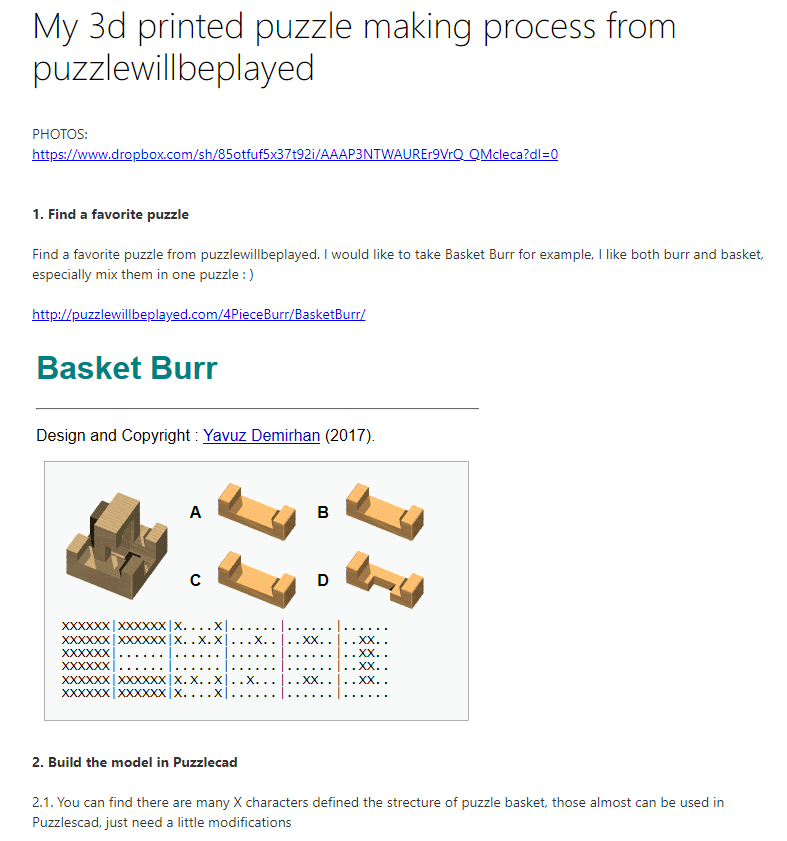

• 從 PWBP 建立模型的過程:

             http://www.evernote.com/l/AQUGgXLN0aRFG6LkeOdwhjAj2V67ZIovDQs/

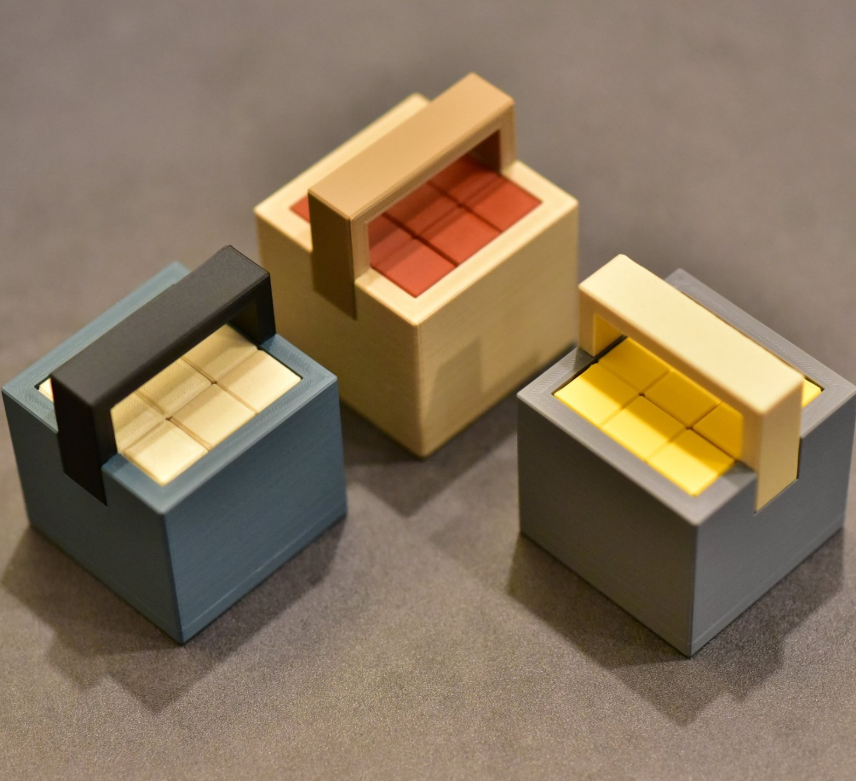

• 完成的 Basket Burr 3d 模型:

             https://www.thingiverse.com/thing:4492242

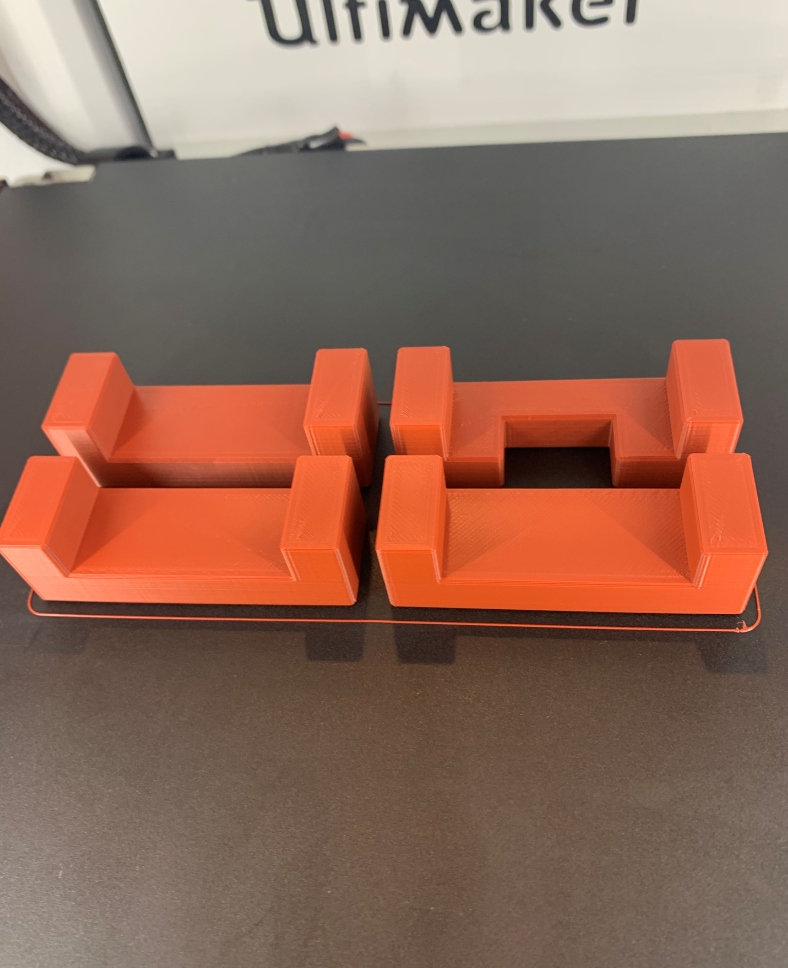

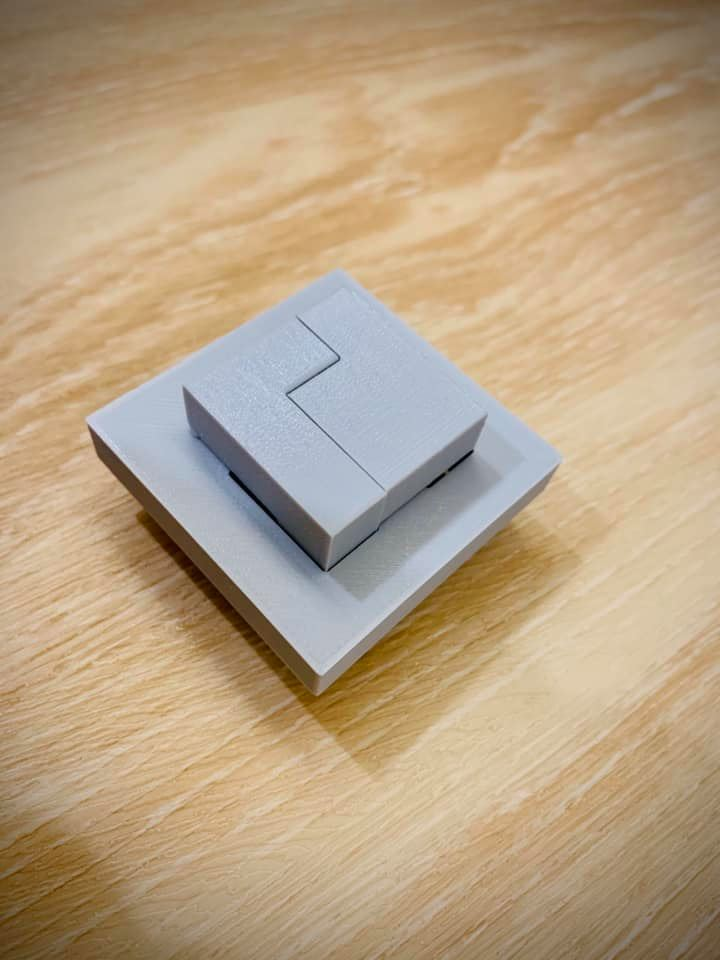

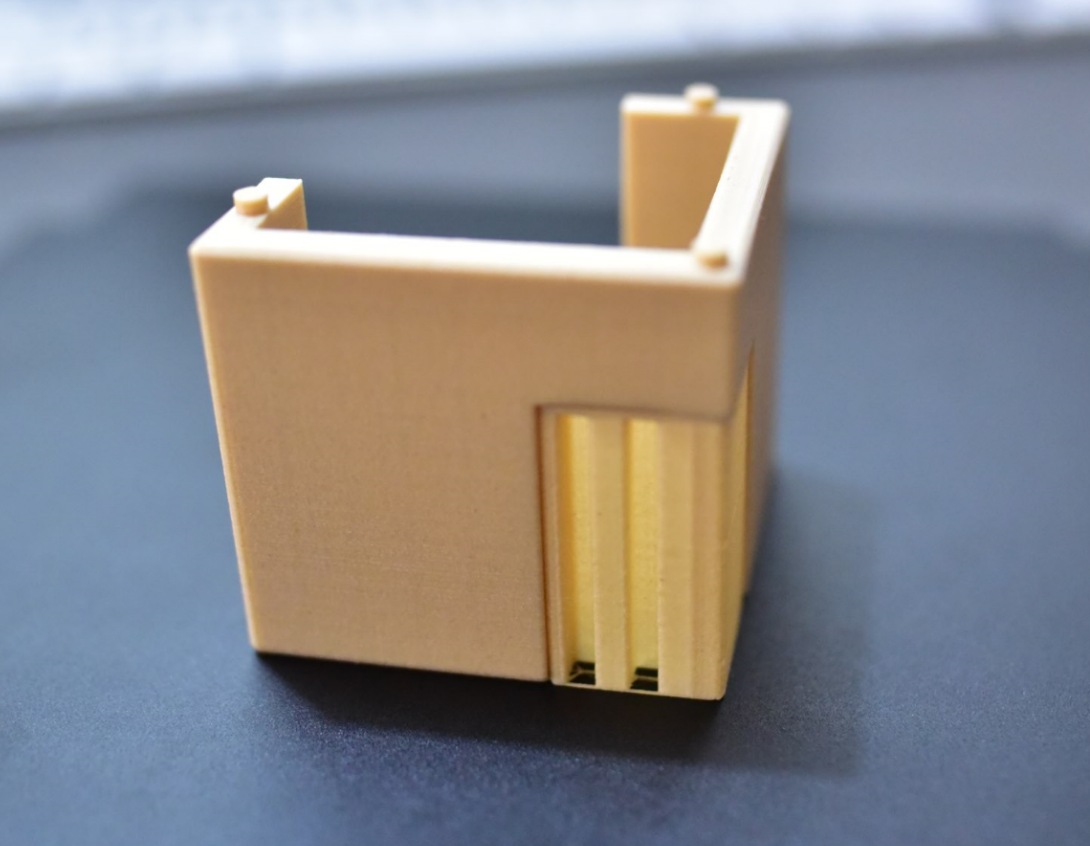

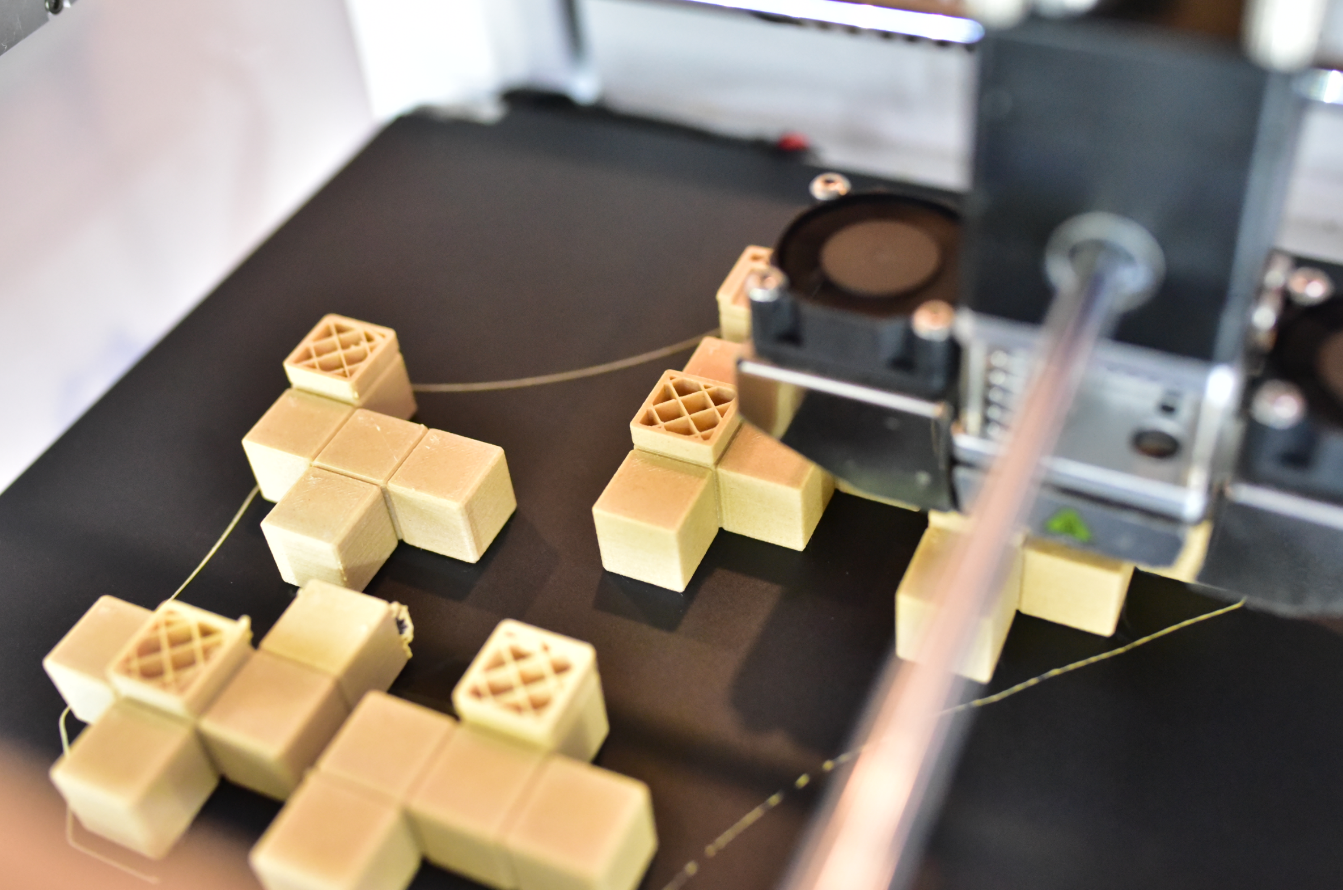

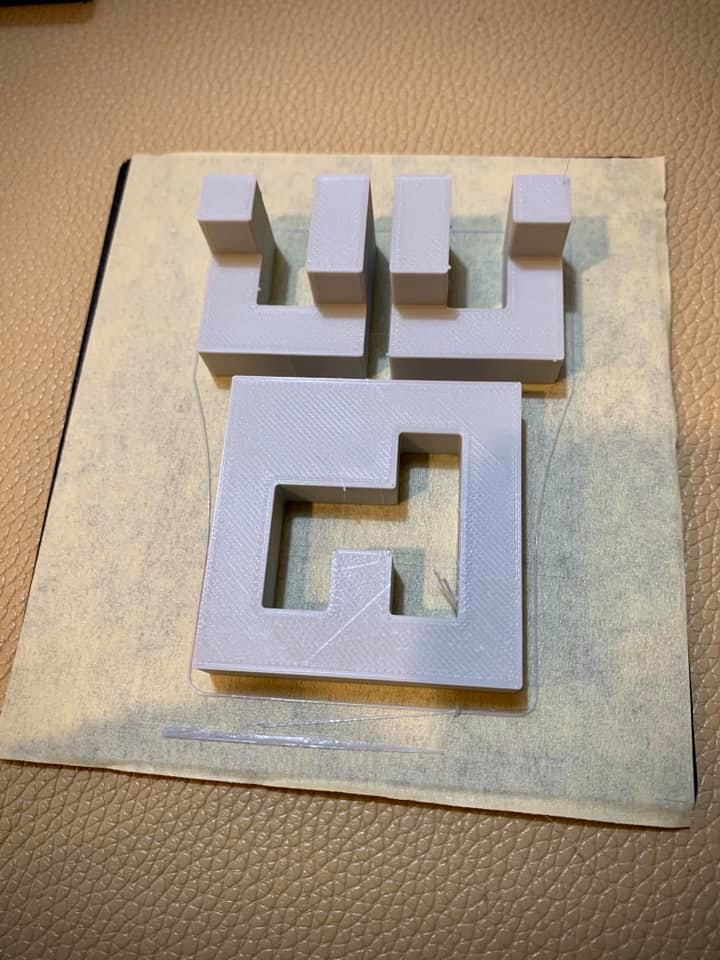

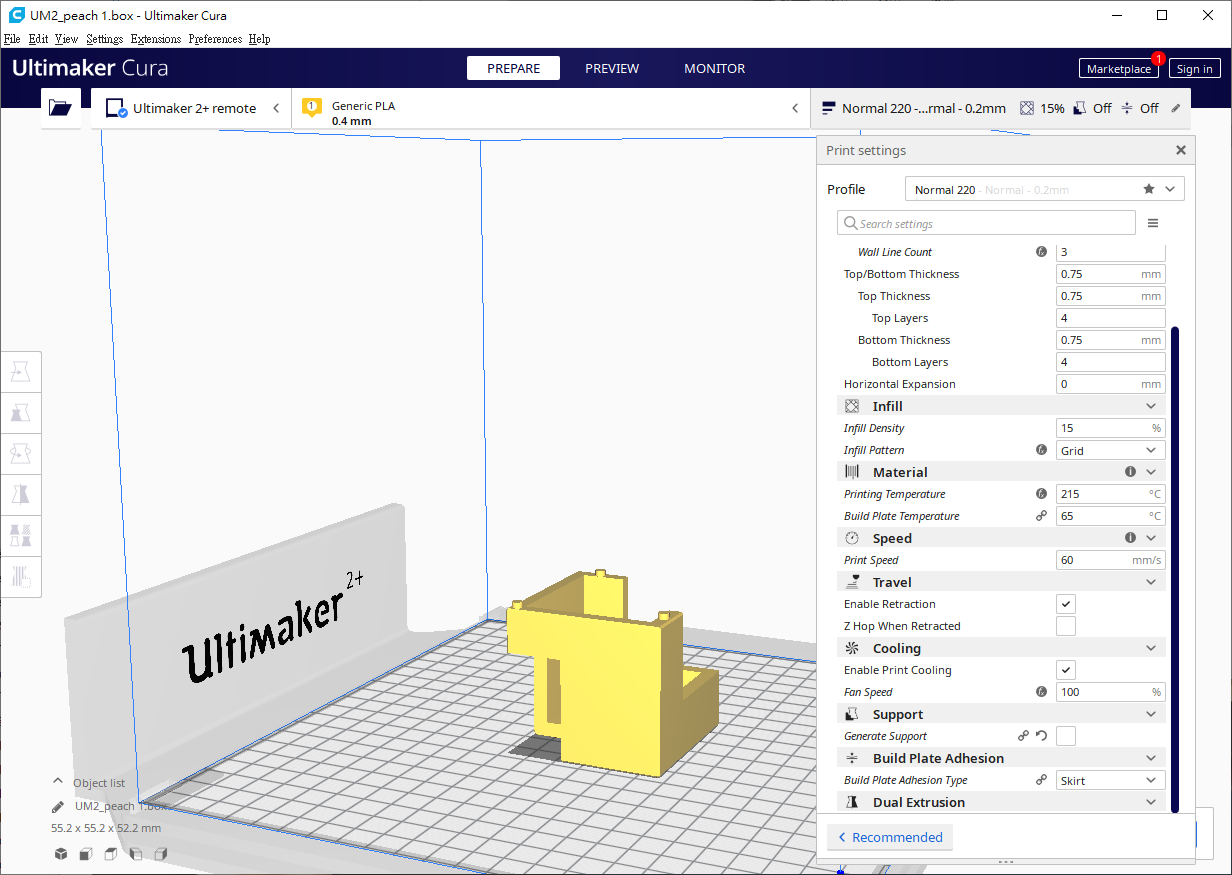

開始列印

Start Printing

• 必要時才用支撐 (Support)
• 防止翹曲 (Warping)

       - 停用底板 (Raft)

       - 開啟熱床 (Heat Bed)

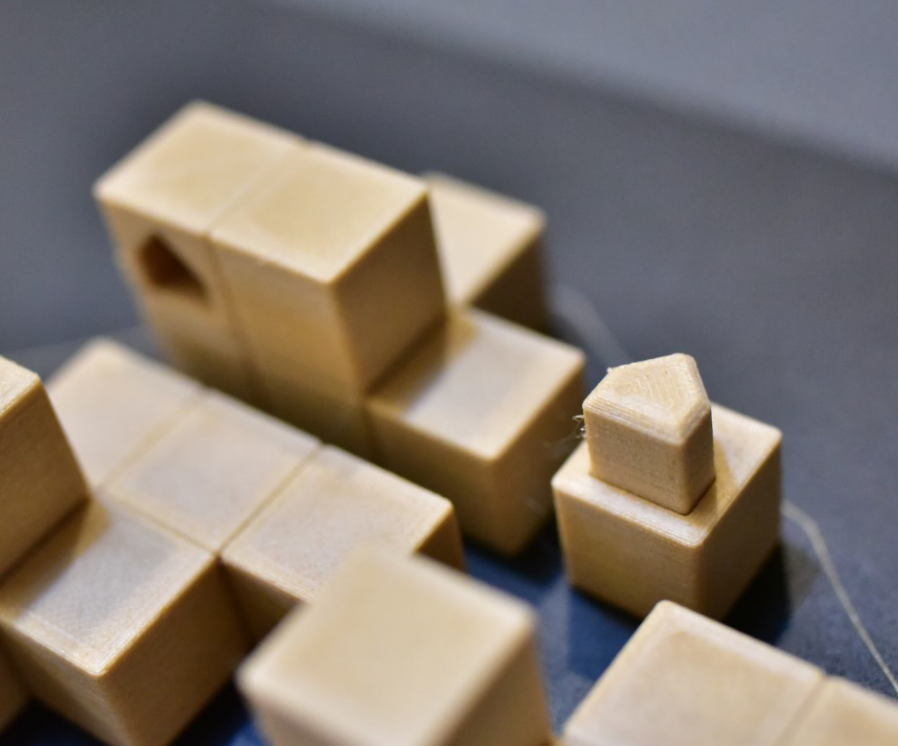

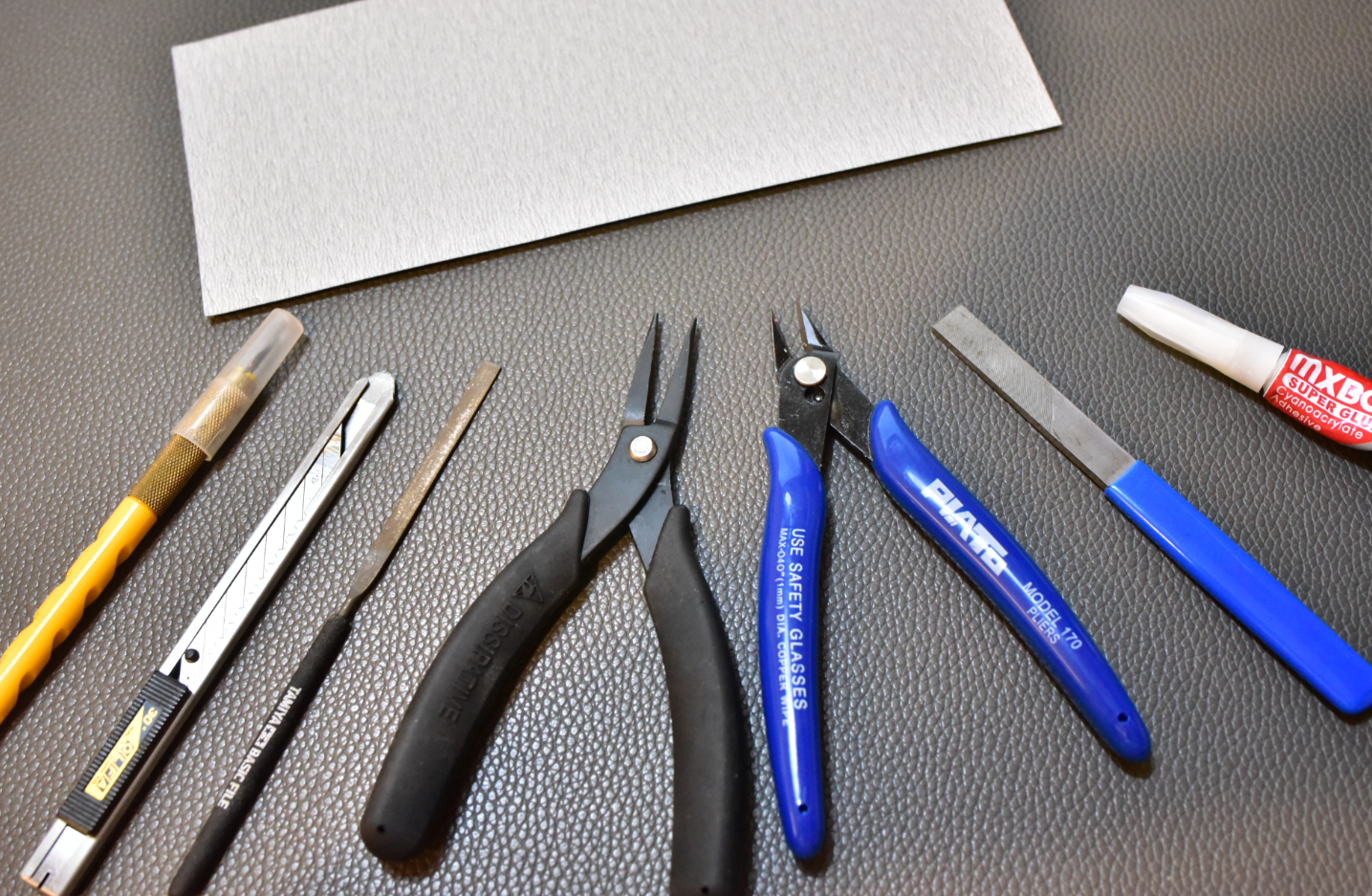

列印後

Post Processing

版權

Copyright

http://puzzlewillbeplayed.com/about.html

可製作自已遊玩，但不可在未經設計師授權下製作販售

Anyone can reproduce these puzzles for his/her own personal enjoyment, but it is unlawful to reproduce and/or sell any of these puzzles without permision of the owner of the copyright of each puzzle.

3d 模型的分享應在得到授權後發布

感謝

Thanks
