Licence professionnelle Économiste de la construction
Projet sécurité en travaux de maçonnerie
Ourdas Charles
22/05/2015
Présentation du projet
Travaux de maçonnerie
Phase étude et retour d'expérience

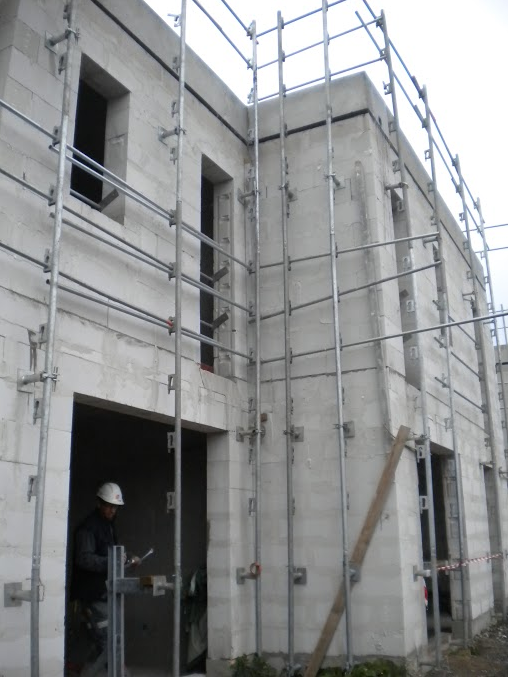

Sécurité grimpante
Outil et solutions
Sommaire
I. Contexte de l'étude
Constat dans le bâtiment et en maçonnerie
Organismes liés à la sécurité
Moyens mis en oeuvre et freins à l'application
II. Levier d'action, création d'un outil d'aide au chiffrage
Démarche de création
La sécurité grimpante / Points particuliers, constantes et variabes
Analyse
Bâtiment prototype et construction de l'outil
III. Conclusion
La chute de hauteur
- Bâtiment = Premier domaine concerné par la chute en hauteur
- En maçonnerie = seconde cause AT la plus importante en 2013
37 012 salariés
232 951 journées perdues
317 325 908 € pour les entreprises
7 décès
Nécessité d'agir

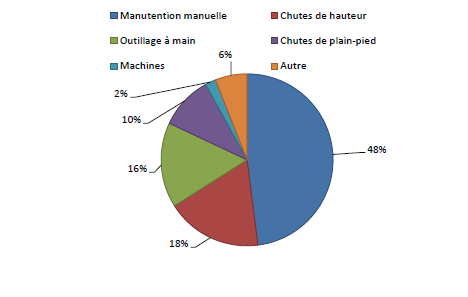

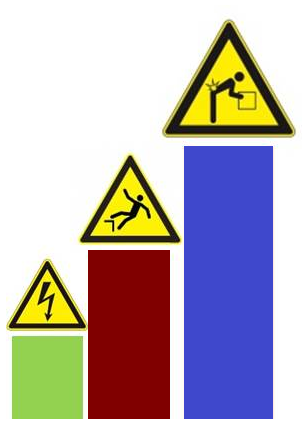

répartition AT suivant le risque 2013
I. Contexte de l'étude
Code du travail et organismes
- Cadre de base
- OPPBTP, CSTB, CARSAT....
- Objectif commun garantir la sécurité
Campagnes de sensibilisation et note de service
Moyens mis en oeuvre pour la sécurité
- Formation inter et intra entreprise
- Outils et analyse du coût
- Aides financières
1 € investi pour un retour de 2.19 €
- 40 % du coût de l'investissement
Freins à l'application de la sécurité

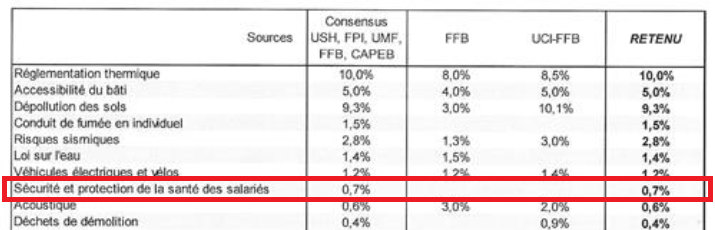

- Evolution liée aux normes
- Habitudes des compagnons
- Taille de l'entreprise
II. Levier d'action, création d'un outil d'aide au chiffrage
- Retour d'expérience et informations
- Système de création outil
Mode opératoire
Bâtiment prototype
Retour d'expérience
Démarche de création
- Recherche d'informations
- Evolution de la réflexion
Visite de chantier, rendez-vous fournisseur, observations et entretiens
2. Première hypothèse : Protection en fonction des niveaux
3. Mécanisme choisit: Chiffrage en fonction des linéaires de façade
1. Idée : Chiffrer la protection par produits suivant le chantier

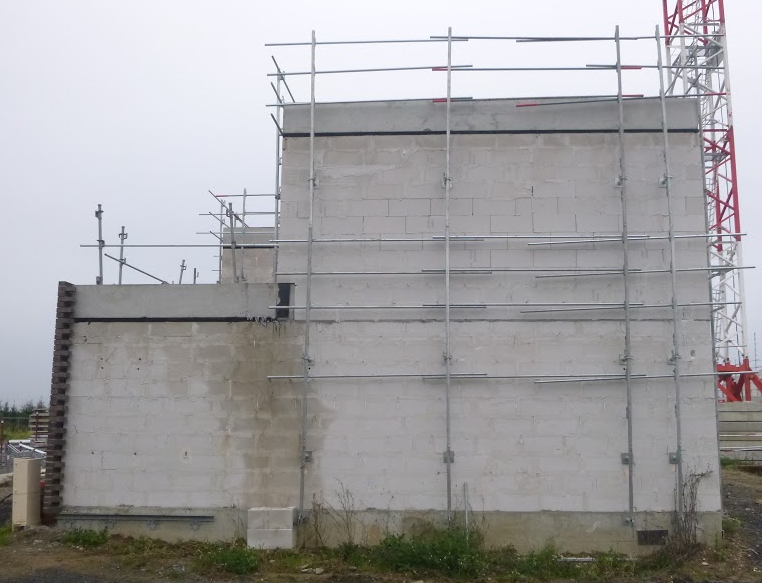

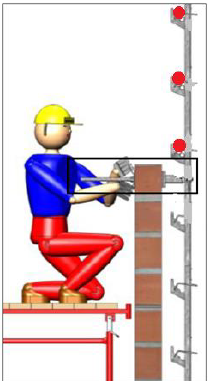

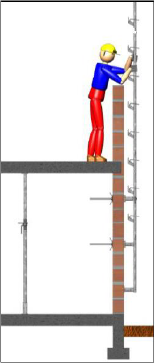

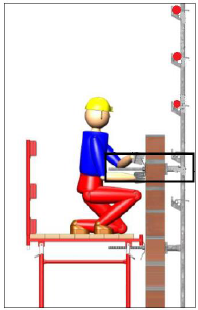

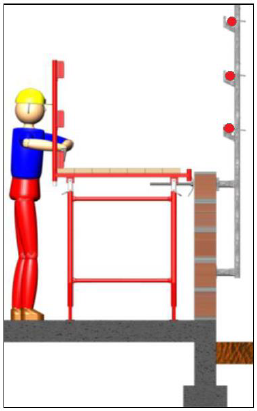

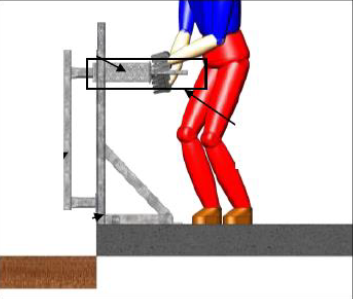

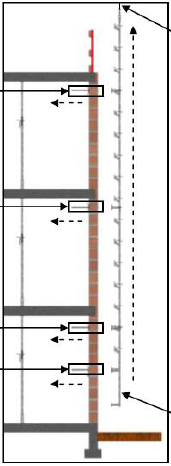

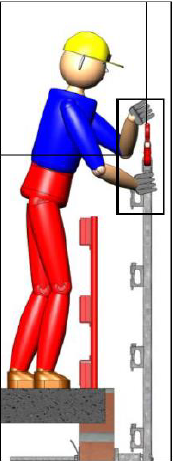

Système de protection et mode opératoire
1
2
3
4
5
6
7
Text
Points particuliers

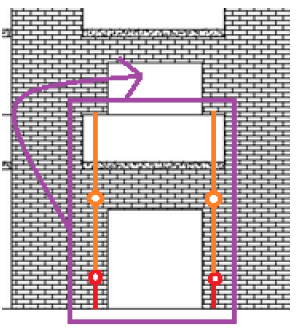

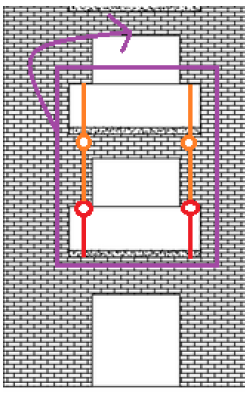

- Reprise des éléments du à un balcon
Etape 1
Etape 2

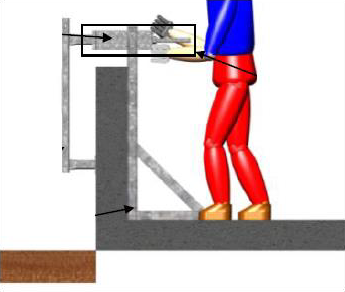

- Eléments de substitution pour les ouvertures > 2.0 m
Points particuliers

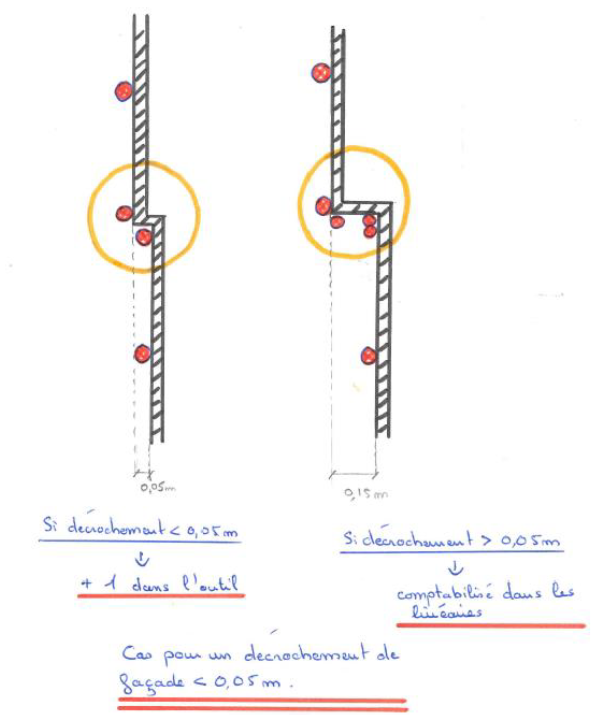

- Décrochements de façade

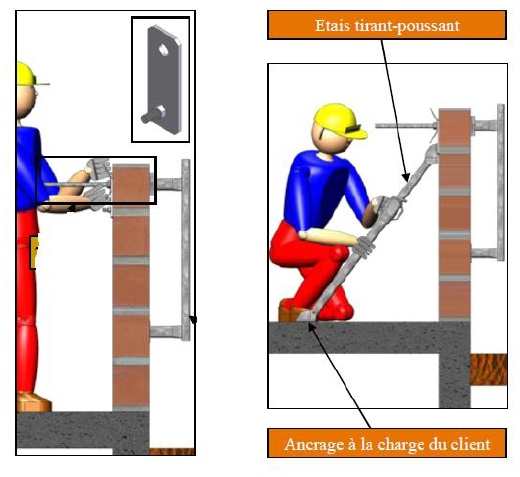

- La maçonnerie non stable, Plus value

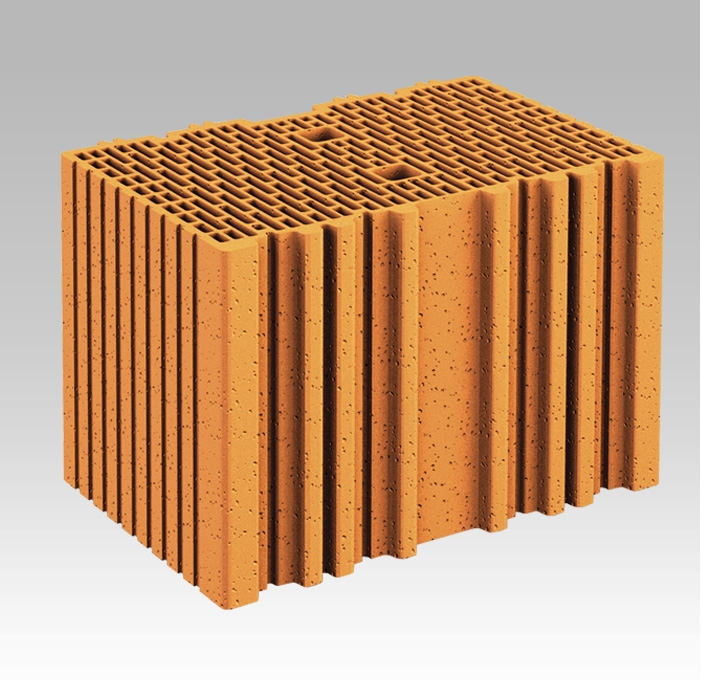

exemple :porotherm
Constantes et variables
Implantation des menuiseries extérieures
- Variables physiques
Implantation des balcons
Gestion des lisses
Bâtiment avec différents niveaux finis
Multiplication et imbrication des variables
- Variables humaines
Retour d'expérience
Choix du fournisseur

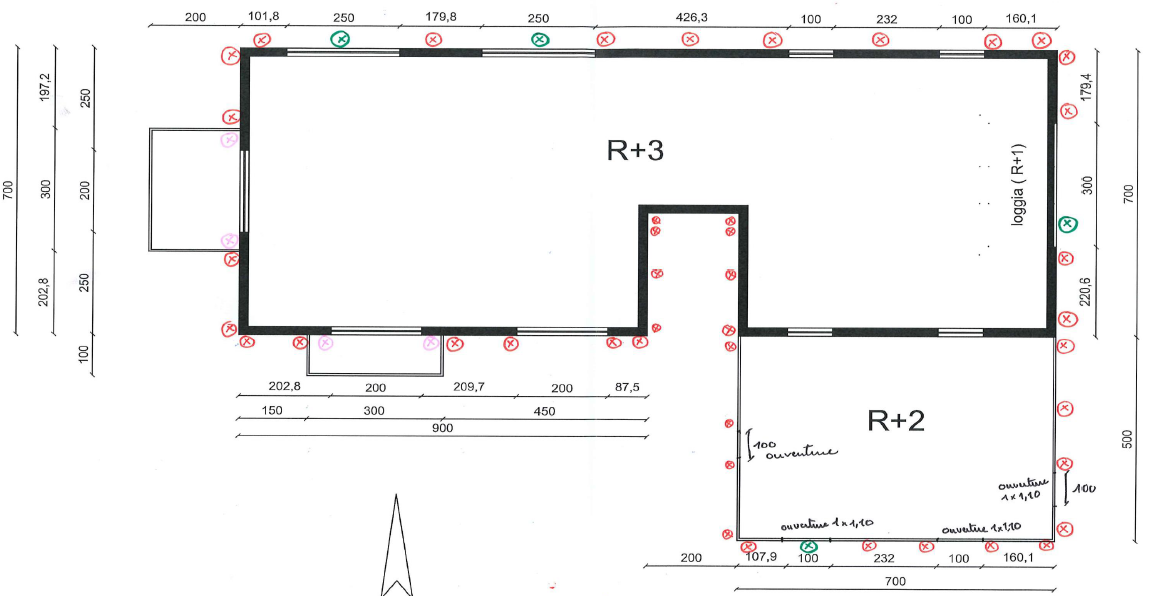

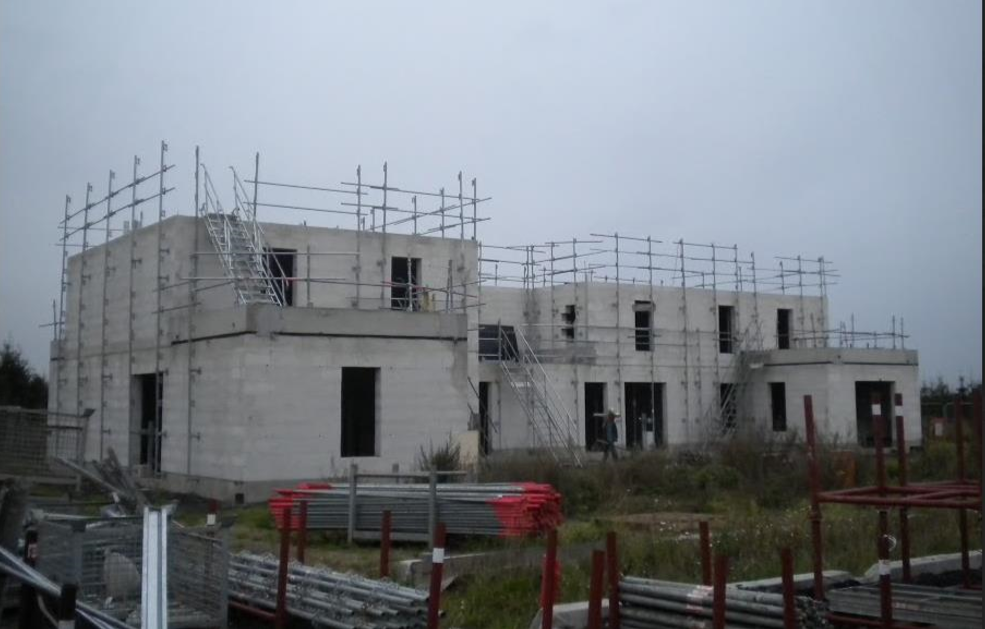

Bâtiment prototype
points particuliers : balcons, ouvertures, différents niveaux

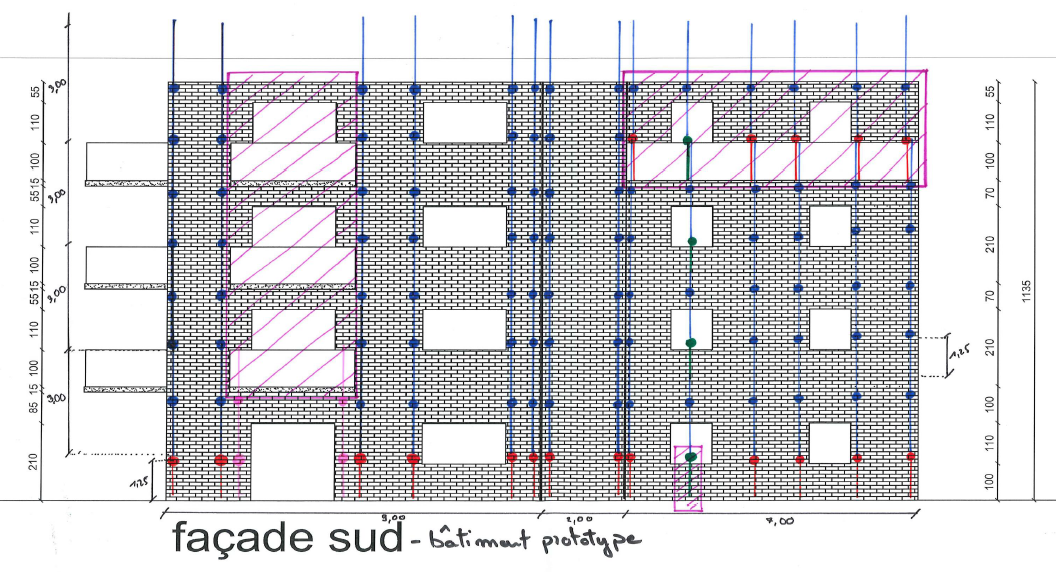

Bâtiment prototype
- Calepinage support
- Comparaison outil
Base de l'outil, les façades

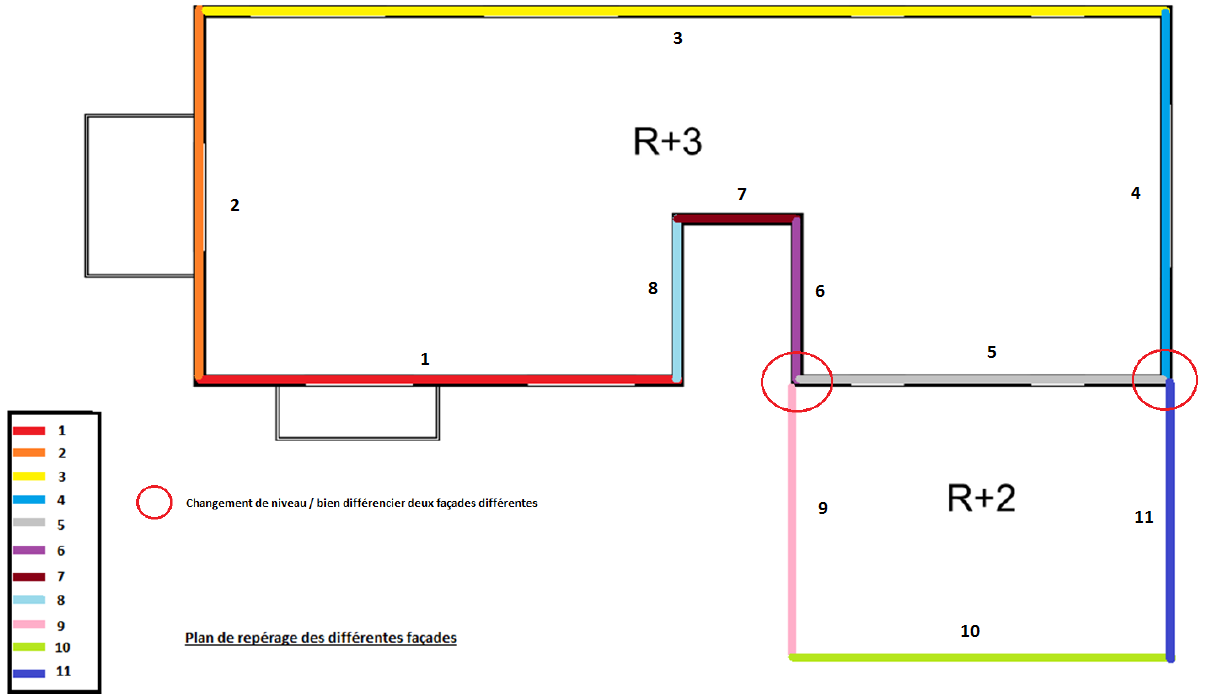

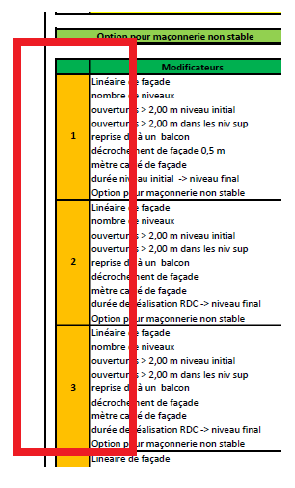

Découper les façades du bâtiment
Changement de niveau

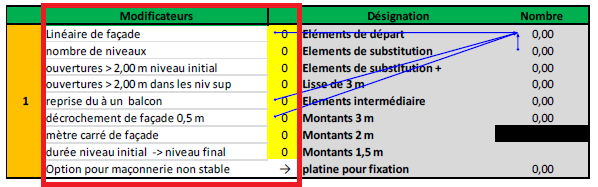

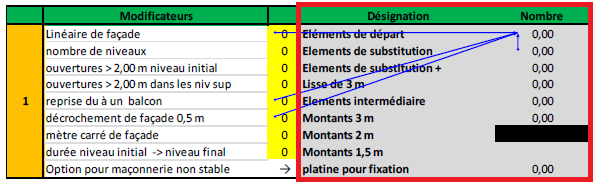

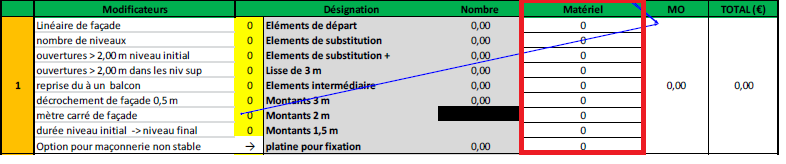

Eléments du mécanisme
- Eléments modificateurs
- Eléments comptabilisés pour le prix

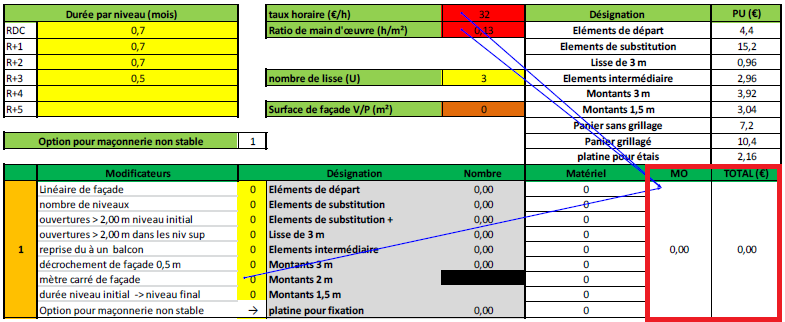

Coûts
- Coût du matériel
- Coût de la main d'oeuvre
chiffrage
- Mode opératoire
- Points particuliers (différentes variables)
Total des façades + transport + stockage chantier
coût total / surface des façades
Analyse du coût
- Maçonnerie standard 563 m²
- Maçonnerie non stable 563 m²
8477.91 €
11.92 €/m²

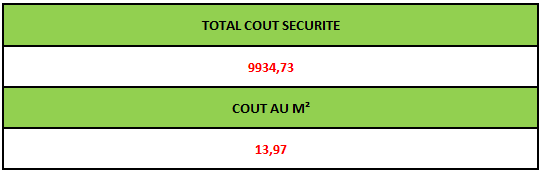

9934.73 €
13.97 €/m²
Maçonnerie non stable 17% plus cher
Analyse du coût / points particuliers

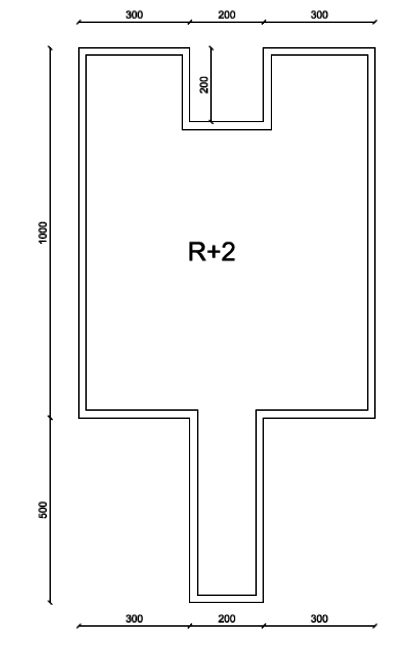

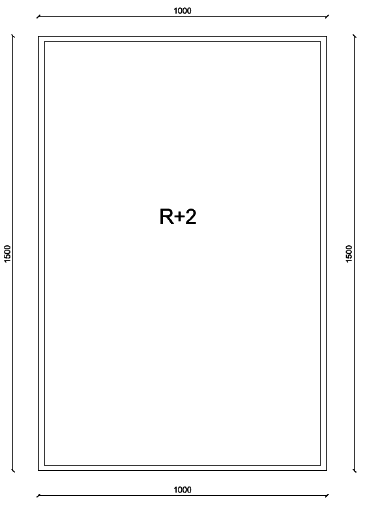

- deux bâtiments structure différente / même linéaire (50ml et 300 m²)
3329.40 €
11.10 €/m²
3699 €
12.33 €/m²
IV. Conclusion
- Résultat approximatif / complexité due aux variables
- Plus de retours de chantier : main d'oeuvre, temps d'exécution
- temps de chiffrage avec l'outil, tutoriel d'utilisation
- Axes d'évolution
- Sécurité, importance de la maîtrise sur tout le processus
- Création d'un coefficient de complexité / points particuliers
- Adaptation de l'outil aux nouveaux procédés
- Linéaire, base de l'outil
Remerciements
- A Madame Raoult pour ses conseils et son implication
- A Madame Laudati pour ses conseils et son suivi
- Aux différents services d'Eiffage construction
- A Monsieur Crignon de l'entreprise Nord Coffrage
- A Aude NguyennHuu étudiante en architecture à Nantes
Présentation sécurité en travaux de maçonnerie
By Charles Ourdas
