graus de relacionamento


Apresentação dos vários graus de relacionamentos: binário, auto
relacionamento e ternário ou n-ário.




Francisco Escobar

GRAUS DE RELACIONAMENTO


RELACIONAMENTO BINÁRIO
RELACIONAMENTO TERNÁRIO
AUTO-RELACIONAMENTO

RELACIONAMENTO BINÁRIO

Um relacionamento binário é aquele envolve duas ocorrências de entidade. Podemos classificar os relacionamentos binários em:

1:1 (um-para-um): cada ocorrência de uma entidade relaciona-se com uma e somente uma ocorrência da outra entidade.
1:N (um-para-muitos): uma ocorrência da entidade 1 relaciona-se com muitas ocorrências da entidade 2, mas cada ocorrência da entidade 2 somente pode estar relacionada com uma ocorrência da entidade 1.
N:N (muitos-para-muitos): em ambos os sentidos encontramos um ou mais relacionamentos de um-para-muitos, isto é, uma ocorrência da entidade 1 relaciona-se com muitas ocorrências da entidade 2 e vice e versa.

RELACIONAMENTO BINÁRIO

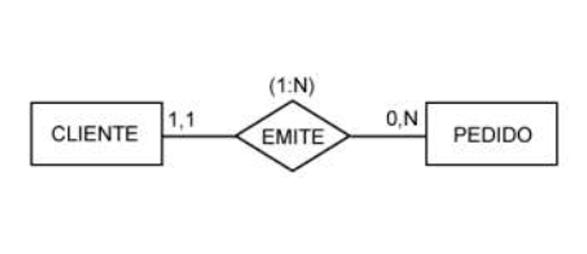

Exemplo de Relacionamento Binário:


RELACIONAMENTO TERNÁRIO

Denominamos ternários os relacionamentos entre três conjuntos de entidades. Relacionamentos com quatro ou mais conjuntos de entidades são chamados de n-ários. Porém, sua utilização não é recomendada devido a sua complexidade. Sugere-se que sejam “quebrados” em relacionamentos binários e/ou ternários.

RELACIONAMENTO TERNÁRIO

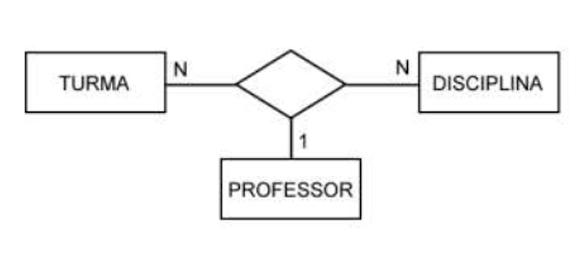

Exemplo de Relacionamento Ternário:

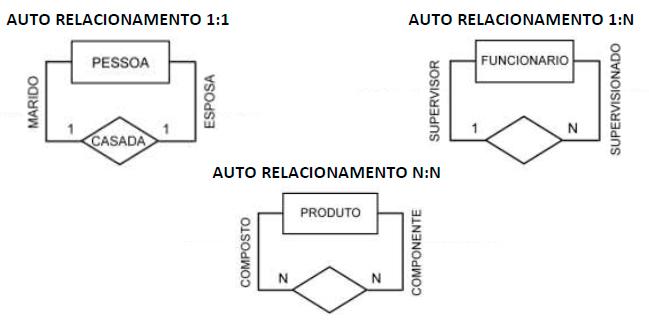

AUTO RELACIONAMENTO

Relacionamento entre ocorrências de uma mesma entidade.

EXERCÍCIOS

  1. O que você entende por:
    • Relacionamento binário
    • Relacionamento ternário
    • Auto-relacionamento
  2. Explique a classificação dos relacionamentos binários quanto à sua cardinalidade máxima (1:1, 1:N e N:N).
  3. Apresente um exemplo para cada um dos seguintes relacionamentos:
    • Binário
    • Ternário
    • Auto-relacionamento
