Using eye tracking in the process of user interface ergonomics evaluation

Wykorzystanie analizy sygnału ruchu oka w ocenie ergonomii interfejsów użytkownika

Jacek Rzeszutek

Promotor: dr Katarzyna Harężlak

Agenda

• Cel pracy

• Śledzenie ruchu oka

• Fiksacje i sakady

• Interfejsy użytkownika

• Scenariusze testowe

• Przeprowadzone badania

• Metryki oceny interfejsów

• Wyniki

• Podsumowanie i możliwe kierunki rozwoju

Cel pracy

sprawdzenie i ocena przydatności użycia śledzenia ruchu oka w ocenie użyteczności interfejsów użytkownika

• automatyzacja procesu oceny interfejsów użytkownika poprzez wykorzystanie śledzenia sygnału ruchu oka

• ocena przydatności wybranych metryk oceniających jakość interakcji użytkownika z komputerem

Śledzenie ruchu oka

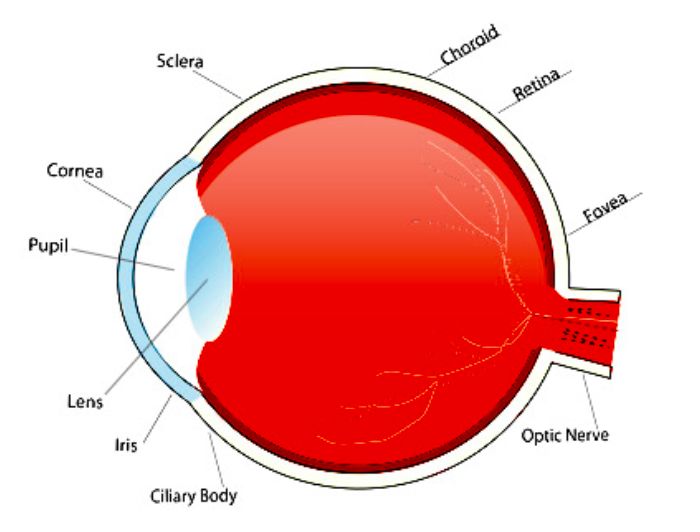

• Analiza budowy i działania oka

• Eye-tracking (śledzenie ruchu oka)

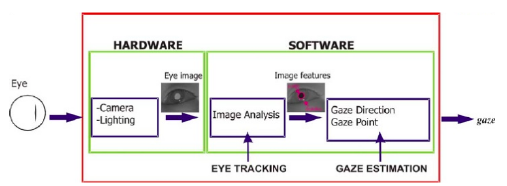

Eye tracker

Elementy eya trackera:

• część sprzętowa - detekcja pozycji oka
• oprogramowanie - przetworzenie sygnału oka

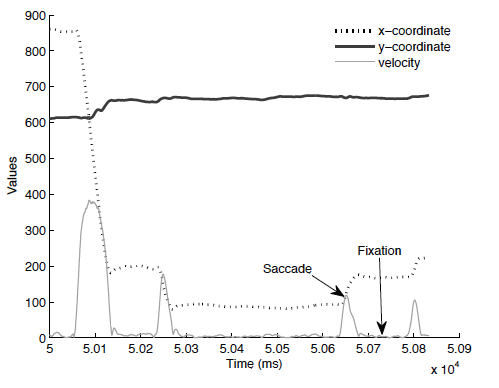

Fiksacje i sakady

• fiksacja - skupienie wzroku

• sakada - skok między momentami fiksacji

• standardowo oko wykonuje 4-6 fiksacji na sekundę

• algorytm wykrywania fiksacji I-DT (Dispersion-Threshold Identification)

Interfejsy użytkownika

• Zastosowanie w wielu dziedzinach życia

• Wzorce projektowe do tworzenia

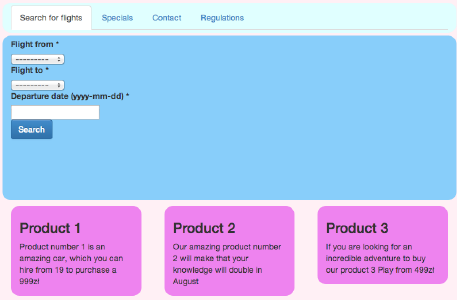

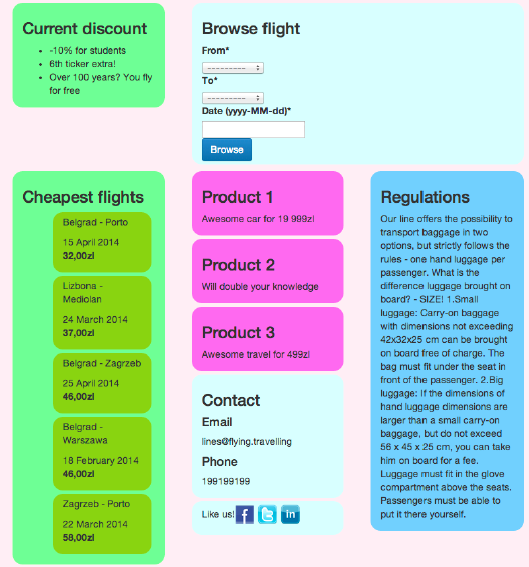

• Opracowane testowe interfejsy użytkownika

Scenariusze testowe

• Znajdź najtańszy lot do Belgradu

• Znajdź najtańszy lot z Belgradu do Lizbony w okolicy 1 kwietnia 2014

• Przeanalizuj zasady przewozu bagażu i określ czy można przewozić bagaż o wymiarach 30cm x 30cm x 50cm

• Znajdź dane kontaktowe do linii lotniczej

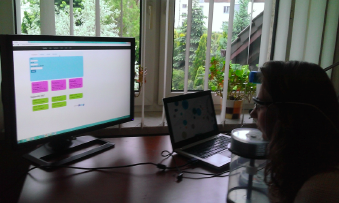

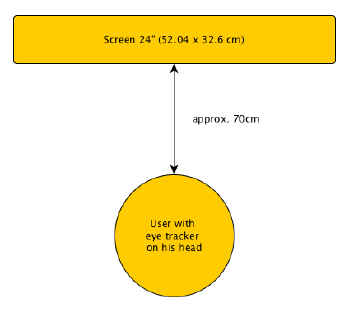

Stanowisko badawcze

Elementy stanowiska badawczego:

• eye tracker
• monitor
• stabilizator ruchu głowy

Przeprowadzone badania

• przebadano 4 osoby

• pojedyncza sesja (1h-1.5h)

  • scenariusze testowe wybierane w losowej kolejności

  • kalibracja

  • walidacja

  • rejestracja

Metryki oceny interfejsów

• Całkowita liczba fiksacji

• Czas potrzebny do uzyskania pierwszej fiksacji w oczekiwanej lokalizacji

• Stosunek liczby fiksacji w wybranej lokalizacji do liczby wszystkich fiksacji

• Weryfikacja odwiedzenia wybranych punktów na ekranie

• Długość ścieżki ruchu oka

• Mapy ciepła

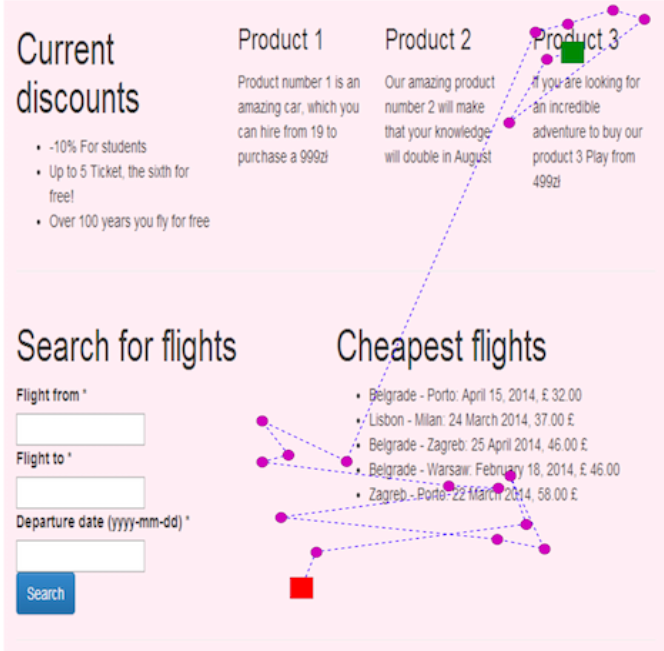

Przykładowa prezentacja zarejestrowanego sygnału

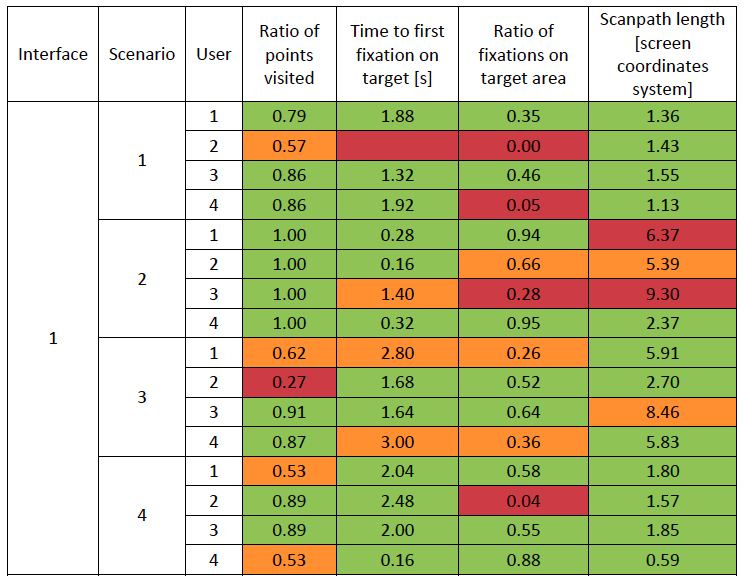

Porównanie uzyskanych wyników z wynikami wzorcowymi

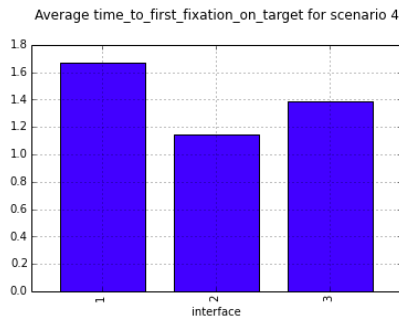

Średni czas do pierwszej fiksacji dla różnych scenariuszy

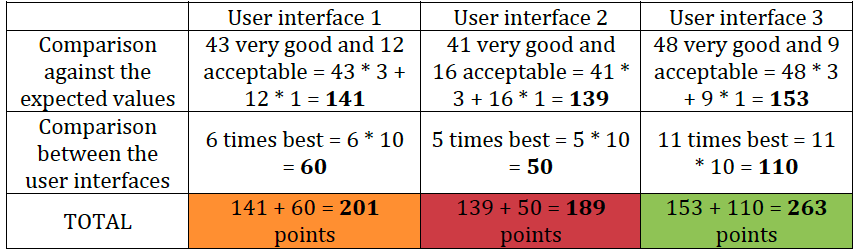

Ocena całkowita wyników

Podsumowanie

• Uzyskano potwierdzenie celowości zastosowania eye trackingu podczas oceny użyteczności interfejsów uztykownika

• Parametry eye trackera były wystarczające do przeprowadzenia eksperymentu

• Wybrane metryki były właściwe

• Zebrane dane umożliwiają dokonanie automatycznej oceny interfejsów użytkownika

Możliwe kierunki rozwoju

• Zastosowanie eye trackera umożliwiającego swobodne poruszanie głową przez badanego użytkownika (krótszy czas badania oraz większy komfort użytkownika)

• Przeprowadzenie analizy na bardziej skomplikowanych przypadkach testowych, złożonych z wielu kroków

• Zastosowanie większej gamy metod analizy danych
