Fahrplan Chaos

Ein Einblick in Fahrpläne im Bahnbetrieb

@marudor@chaos.social

Wie viele täglich relevante Fahrpläne gibt es mindestens?

  1. Kundenfahrplan

    Netzfahrplan

  2. Gemeinsame Fahrplandatenhaltung (GFD)

  3. Betriebszentrale Dispositionssysteme (BZD)

  4. GFD Umleitungs und Betriebsfahrplan (U/B)

  5. BZD Umleitungs und Betriebsfahrplan (U/B)

  6. "Echtzeitfahrplan"
  1. Kundenfahrplan

  2. Netzfahrplan

Kundenfahrplan

Kundenfahrplan

Kundenfahrplan (ÖPNV)

  • Aufgabenträger zuständig

  • Theoretisch sind dies die Länder

  • Können Aufgabe delegieren

Einschub: Begriffe/Einordnung

Kundenfahrplan (ÖPNV)

Einfaches Beispiel Hamburg

Schiene (SPNV) HVV

Straße (ÖSPV) Hansestadt Hamburg

Kundenfahrplan (ÖPNV)

Komplexer, Hessen

(1) Aufgabenträger sind die Landkreise sowie die kreisfreien Städte und die Sonderstatus-Städte nach § 4a der Hessischen Gemeindeordnung. Sie nehmen die Aufgabe des öffentlichen Personennahverkehrs als Selbstverwaltungsaufgabe wahr.

  • Nordhessischer Verkehrsverbund (NVV)
  • Rhein-Main-Verkehrsverbund (RMV)
  • Verkehrsverbund Rhein-Neckar (VRN)

ÖSPV in Darmstadt: Darmstadt-Dieburger Nahverkehrsorganisation

Kundenfahrplan (SPFV)

Kundenfahrplan

Wie wir der jetzt verteilt?

Europäisches Fahrplanzentrum

Europäisches Fahrplanzentrum

abgestimmte Fahrpläne aller Aufgabenträger landen beim EFZ für einen Gesamt Kundenfahrplan

Wie oft ändert sich der Fahrplan wohl?

2x die Woche.
Aktuell Mittwoch und Freitag Abend

Europäisches Fahrplanzentrum

fplanghu.txt fplaninv.txt fplanrmv.txt

Wie groß sind wohl solche Fahrplandateien?

Gesamt Fahrplan (nur Fahrten): 5GB
fplanrmv.txt alleine 450MB

*Z 00102 rmvWIR                                           % 00102 rmvWIR 001 (001)
*G Bus 0111218 0104734                                    % 00102 rmvWIR 001 (002)
*A VE 0111218 0104734 002084                              % 00102 rmvWIR 001 (003)
*I FZ 0111218 0104734        0738633                      % 00102 rmvWIR 001 (005)
*R 2 0104734 0111218 0104734                              % 00102 rmvWIR 001 (007)
*L 671      0111218 0104734                               % 00102 rmvWIR 001 (008)
0111218 Gro� Umstadt Mitte Ba        01605                % 00102 rmvWIR 001 (009)
0124997 Goethestra�e, Gro�-Um 01607  01607                % 00102 rmvWIR 001 (010)
0124964 Medic-Center, Gro�-Um 01608  01608                % 00102 rmvWIR 001 (011)
0116025 Otto-Hahn-Stra�e, Gro 01609  01609                % 00102 rmvWIR 001 (012)
0115991 Abzw. Semd, Gro�-Umst 01611  01611                % 00102 rmvWIR 001 (013)
0108468 Hochschule Nord, Dieb 01617  01617                % 00102 rmvWIR 001 (014)
0124960 Hochschule S�d, Diebu 01618  01618                % 00102 rmvWIR 001 (015)
0115989 Friedhof, Dieburg     01620  01620                % 00102 rmvWIR 001 (016)
0116021 R�merhalle, Dieburg   01622  01622                % 00102 rmvWIR 001 (017)
0115988 Schlossgarten, Diebur 01623  01623                % 00102 rmvWIR 001 (018)
0117579 Aubergenviller Allee, 01625  01625                % 00102 rmvWIR 001 (019)
0108466 Gro�-Zimmerner Stra�e 01626  01626                % 00102 rmvWIR 001 (020)
0117515 L3114, Dieburg        01627  01627                % 00102 rmvWIR 001 (021)
0111226 Ostbahnhof, Darmstadt 01640  01640                % 00102 rmvWIR 001 (022)
0124758 Elisabethenstift/Woog 01641  01641                % 00102 rmvWIR 001 (023)
0116017 Jugendstilbad, Darmst 01642  01642                % 00102 rmvWIR 001 (024)
0116016 Schloss, Darmstadt    01645  01645                % 00102 rmvWIR 001 (025)
0104736 Luisenplatz, Darmstad 01647  01647                % 00102 rmvWIR 001 (026)
0124747 Willy-Brandt-Platz, D 01649  01649                % 00102 rmvWIR 001 (027)
0116019 Kasinostra�e, Darmsta 01651  01651                % 00102 rmvWIR 001 (028)
0116014 Kirschenallee, Darmst 01652  01652                % 00102 rmvWIR 001 (029)
0104734 Hauptbahnhof, Darmsta 01655                       % 00102 rmvWIR 001 (030)

Beispielfahrt

betrieb.txt
02398 K 'RMV' L 'rmv' V 'rmv'
02398 : rmv___
zugart.txt
BSV  3 C 1  Bus      0 N EV-Bus
Bus  5 C 0  Bus      0 N Bus
BUS  5 C 1  Bus      0 N Bus
CAT  2 C 0  CAT      0 N City Airport Train
bitfield.txt
002084 FE7CF9F3E5CF9F3E7CF9F3E7CF8000000000000000000000000000000000000000000000000000000000000000000003
bahnhof.txt
0124744     Arheilgen Wildstra�e, Darmstadt
0124747     Willy-Brandt-Platz, Darmstadt
0124748     Windm�hle, Darmstadt

Europäisches Fahrplanzentrum

  • Liefert dazu viele Stammdaten

  • Fokus aber Fahrplan. Stammdatenn fallen als Nebenprodukt raus

Netzfahrpläne

Gemeinsame Fahrplandatenhaltung (GFD)

  • Konfliktfrei

  • Global (bundesweit)

  • Effektiv Grundlage für alles weitere

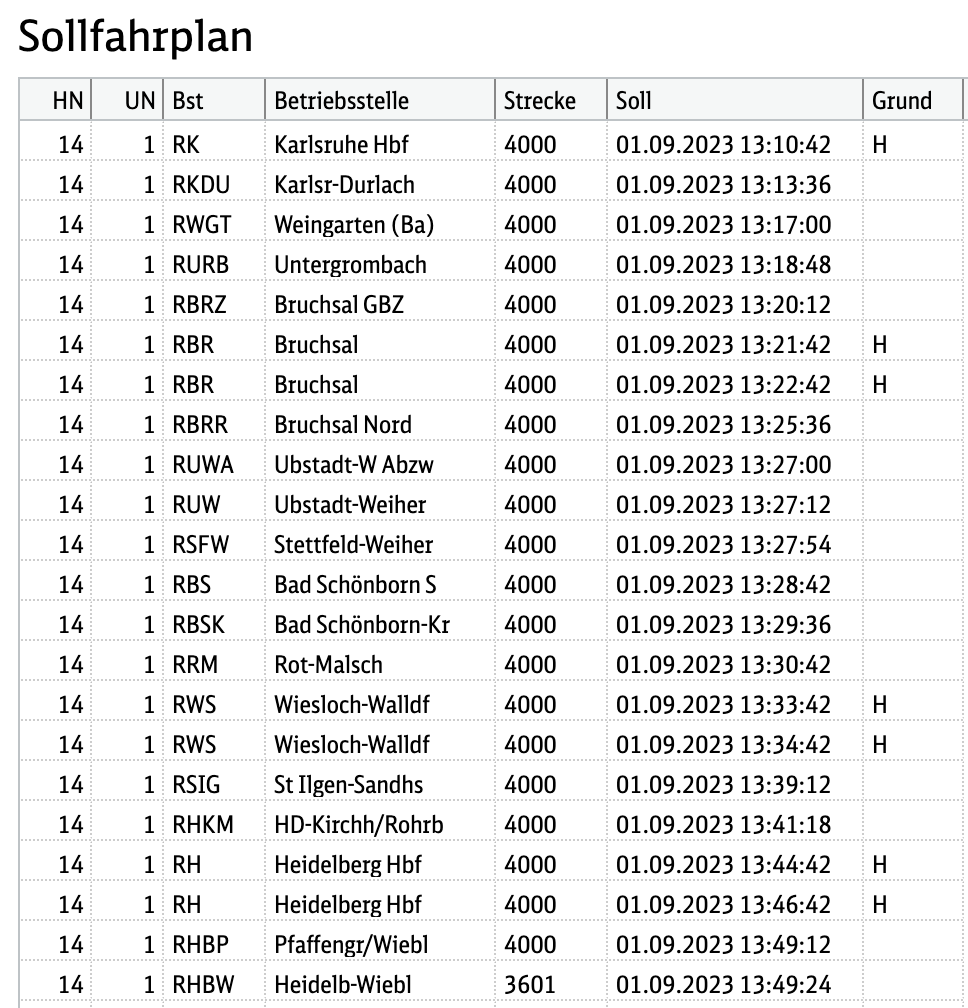

Gemeinsame Fahrplandatenhaltung (GFD)

Betriebszentrale Dispositionssysteme (BZD)

  • Konfliktfrei

  • Dezentral (pro BZ)

  • Dezentral nicht trivial für lange Laufwege

Betriebszentrale Dispositionssysteme (BZD)

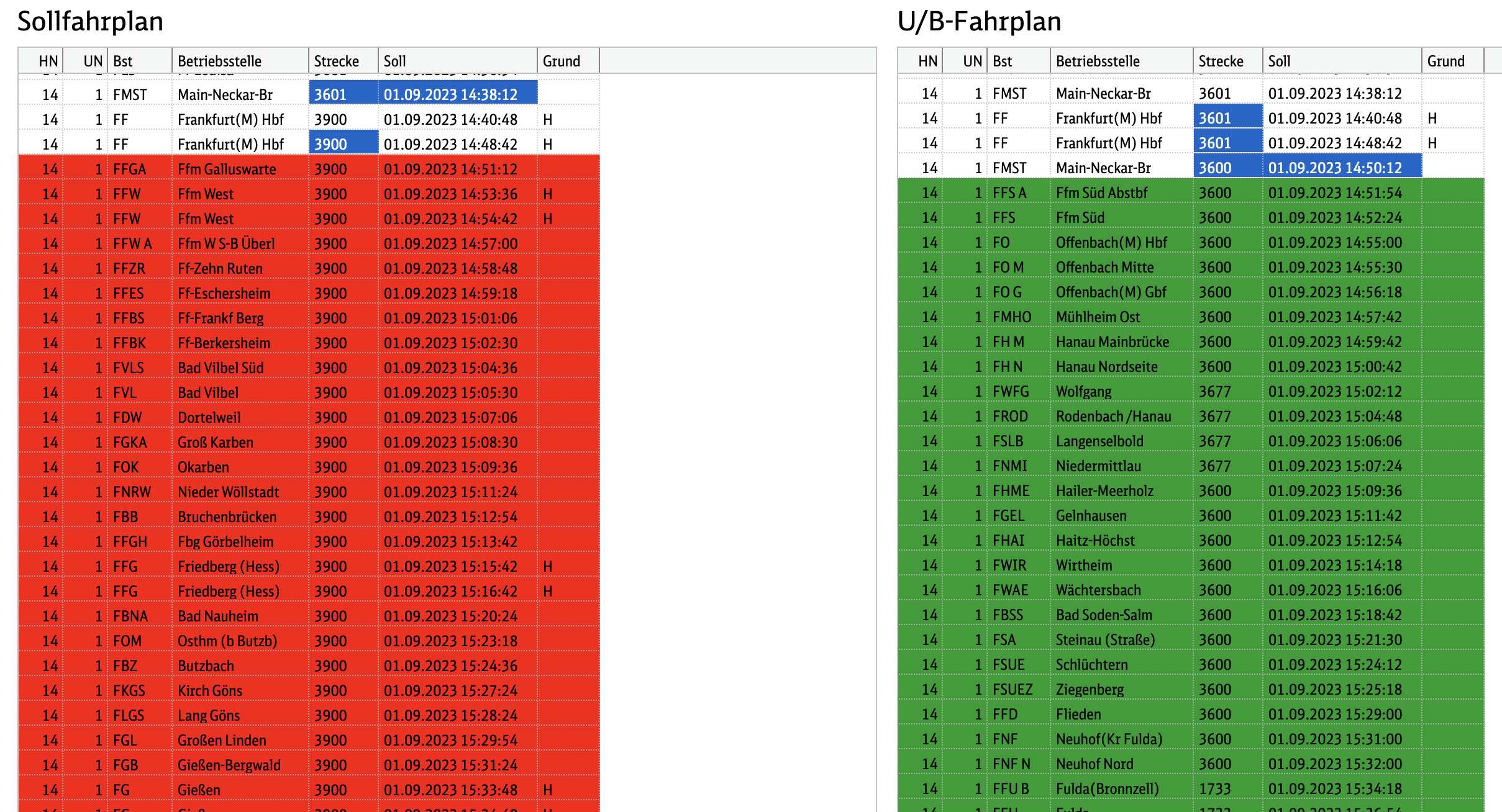

Umleitungs und Betriebsfahrpläne (U/B)

  • Können sowohl für GFD als auch BZD erstellt werden

  • Spiegelt mehr oder weniger spontane Änderungen wieder

Umleitungs und Betriebsfahrpläne (U/B)

"Echtzeitfahrplan"

Prognosen

Prognosen / Zuglaufmeldungen UIC 2102

Automatische Prognosen basieren auf UIC Meldungen

UIC Meldungen basieren auf einem Netzfahrplan

Fahrtänderungen

Fährtänderungen pro Sekunde/Minute?
01.09.2023 17:05

~5000 Fahrtänderungen pro Minute
~85 pro Sekunde

Fragen?
