基於IFC與Unity3D，

建構一個開放、高擴展性

且跨平台的BIM系統

指導教授： 洪士林 博士

報告學生： 吳駿平

內容

• 背景
• 動機
• 目的
• 方法
• 結論

Page 01

背景 - 建築生命週期

Page 02

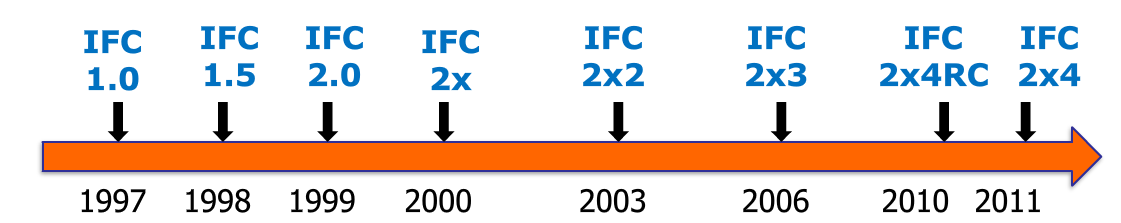

背景 - BIM發展

Page 03

背景 - Open BIM

Page 04

動機

• OpenBIM軟體成員開放的SDK為閉源SDK
• OpenBIM軟體成員多為商業軟體，
  開發BIM整合應用成本高
• OpenBIM透過IFC標準達成跨軟體平台，
  但大部分皆只能運行在Windows作業系統上，
  在跨作業系統層級的BIM整合應用上開發困難

Page 04

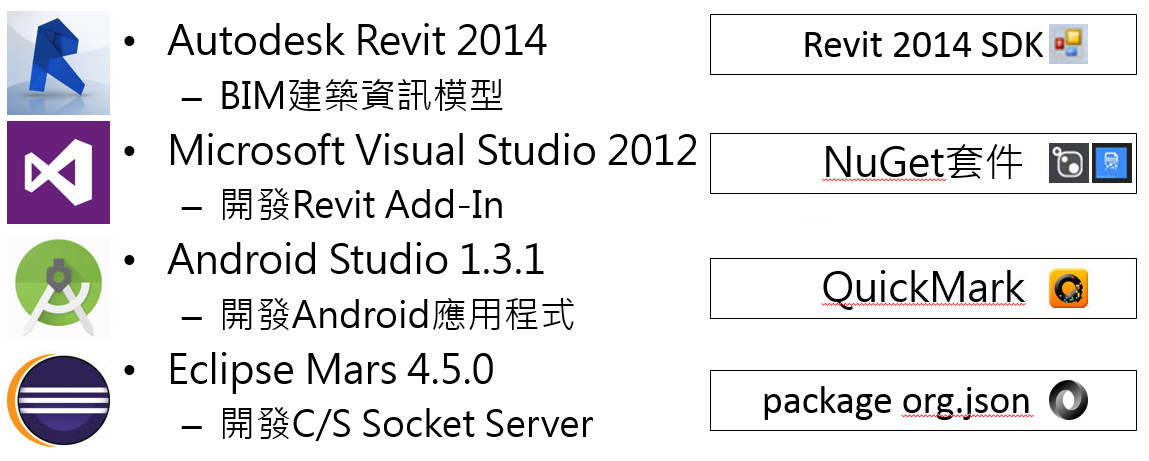

動機 - 案例探討

Page 05

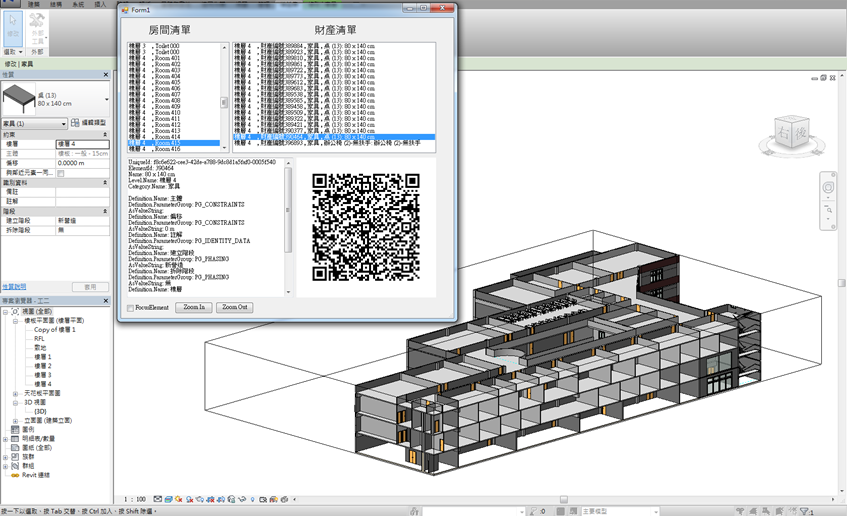

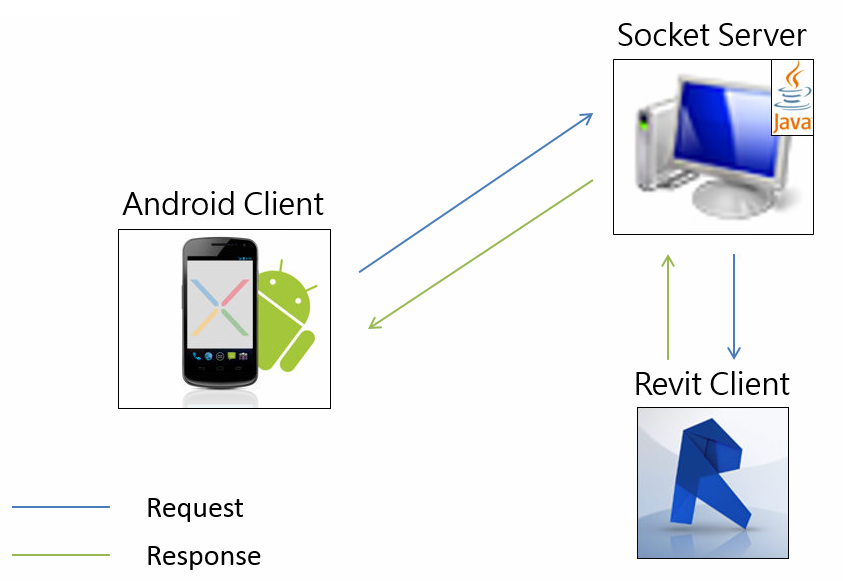

動機 - 案例探討

Page 06

目的

• 發展BIM開源SDK
• 降低開發BIM應用的成本及門檻
• 以單一SDK即達成跨平台部署BIM應用
• 導入版本控管機制，協助BIM研究平行化及研究成果傳承

Page 07

研究方法 - 流程圖

1. 以Revit製作BIM模型，輸出IFC檔
2. 開發Unity3D IFC SDK
   • IFC Parser 取出IFC檔中的所需資料
     (不需要的資料則不解析)
   • 以Git做版本控管
   • 將Unity3D IFC SDK發佈至
     Git Remote Repo (例如: GitHub 或 Bitbucket)
3. 把IFC Mash 資訊(幾何資訊)輸入至Unity3D，生成3D物件
4. 以Mono C#在Unity3D開發BIM整合應用
5. 部署跨平台BIM整合應用

Page 08

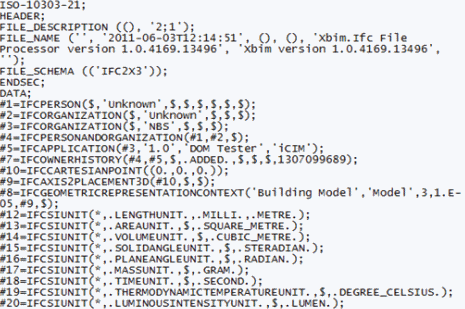

研究方法 - IFC檔案格式

Page 08

研究方法 - 提取IFC格式的幾何資訊

Page 09

研究方法 - Unity3D

Page 10

結論 - Unity3D 可發展的BIM應用

1. 力學模擬
2. 光影模擬
3. 設施設備管理、位置標示
4. 室內導覽、導覽影片腳本、逃脫路線
5. 視覺化無線感測、工人安全管理

Page 11
