¿Qué es open data cube?


BBVA Big Data

+

Escultura de Datos

+

Movimiento Maker

Internet de las Cosas

CARACTERÍSTICAS DEL CONCEPTO

El proyecto Open Data Cube consiste en crear el prototipo de un interfaz de visualización física en el mundo analógico, a partir de los  datos de transacciones comerciales disponibles a través del BBVA Data API.

El proyecto se basa tanto en Open Software como en Open Hardware, a través del movimiento Maker (Do It Yourself).

Además, el prototipo actuará como un dispositivo del Internet de las Cosas, pudiendo cualquier persona controlar las visualizaciones representadas a través de una web.

ESCULTURAS DE DATOS



Visualizaciones Físicas...


Go Beyond the Desktop


VISUALIZACIONES FÍSICAS


Las primeras visualizaciones de datos se crearon disponiendo piedras y guijarros.



VISUALIZACIONES FÍSICAS


Los objetos físicos se usaban para mostrar información, soportar el pensamiento visual y mejorar el conocimiento mucho antes de que el lápiz y el papel fueran inventados.

"Whereas words consist of immaterial sounds, the tokens were concrete, solid, tangible artifacts, which could be handled, arranged and rearranged at will. For instance, the tokens could be ordered in special columns according to types of merchandise, entries and expenditures; donors or recipients.  The token system thus encouraged manipulating data by abstracting all possible variables."  ---  (Harth 1983. 19)

2600 AC - QUIPUS PERUANO

El Quipus era un complejo ensamblado de cuerdas con nudos usado en  Suramérica como dispositivo de almacenamiento de datos.

El color de los nudos, su posición relativa, tipo y longitud de las cuerdas se usaba para codificar categorías y variables cuantitativas.


1875 - Superficies termodinámicas de maxwell


1913 - pasajeros autobuses de Frankfurt

Tiras de madera pegadas unas sobre otras representan el número medio de pasajeros transportados entre dos paradas. Cada tira corresponde con 4.000 pasajeros.

2007 - densidad de población de un ciudad

2008 - ESCULTURAS DE DATOS DE ANDREAS FISCHERs


A week in the life (comunicaciones móviles)

INSPIRACIÓN


Ejemplos de Visualizaciones Físicas Activas:


season in review



DYNAMIC BAR CHART



IMPLEMENTACIÓN

Interfaz de visualización 3D formada por un
cubo de 8x8x8 LEDs

IMPLEMENTACIÓN

Controlado por la plataforma de prototipado Open Hardware Arduino Yún
Arduino + Linux (Linino)



IMPLEMENTACIÓN



El usuario controlará a través de Internet los parámetros de la visualización que desea reproducir, así como el tipo de visualización de entre la lista de visualizaciones disponibles. P. ej:

  • Evolución temporal de diagramas de barras 3D.
  • Efecto lluvia.
  • etc.


VISUALIZACIONES en el cubo

Demo de las posibilidades de un cubo de LEDs:


VISUALIzaciones en el cubo

Efecto lluvia: Se representará la frecuencia de transacciones con tarjeta durante el intervalo de tiempo especificado por medio de la intensidad de la lluvia.

ARQUITECTURA


ESTADO DEL PROYECTO

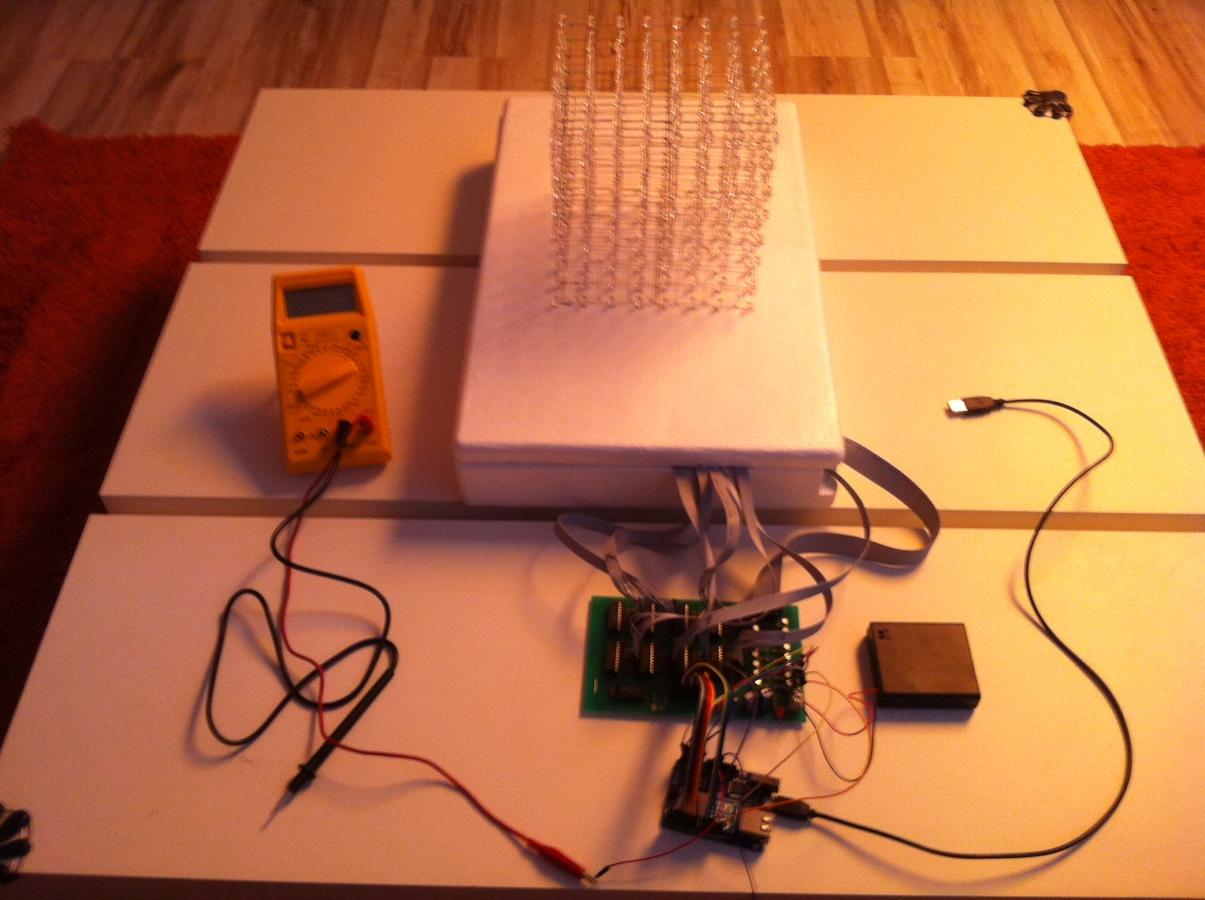

Cubo de LEDs, Circuito electrónico controlador y Programación del software del Arduino 100% completados:


ESTADO DEL PROYECTO




Pendiente la creación del sitio web desde el que se controlarán las visualizaciones "proyectadas" en el cubo por cualquier persona desde cualquier parte del mundo.

Este sitio web mostrará el estado del cubo las 24 horas del día mediante streaming de vídeo.

TRABAJOS FUTUROS



  • Mejorar y extender las visualizaciones disponibles.
  • Añadir al sitio web un histórico de todas las visualizaciones mostradas en el cubo.
  • Cuando el cubo se encuentra en reposo, es decir, sin visualizar ninguna petición, puede jugar al Game of Life como pasatiempos.

TRABAJOS FUTUROS



OPEN DATA CUBE 2.0

Este prototipo puede servir de maqueta a pequeña escala para un proyecto de mayor envergadura que podría instalarse en un espacio público. Por ejemplo, el hall de un edificio de BBVA ;-)

TRABAJOS FUTUROS



OPEN DATA CUBE 2.0

La instalación tendría mayores dimensiones y estaría acompañada de un stand explicativo del proyecto que incorporaría una pantalla plana para mostrar datos de apoyo, como por ejemplo, el nombre del usuario que lanzó la representación actual, su país de procedencia, datos de la visualización, etc.





TRABAJOS FUTUROS

Ejemplo de escultura de datos en un espacio público



BBVA OPEN DATA CUBE



Open BBVA Data Cube

By Rafael Luque

Open BBVA Data Cube

Prototipo de "Escultura de Datos" presentado al desafío Innova Challenge Big Data de BBVA, en la categoría de Visualización.
