J'ai (presque) fabriqué un ordinateur 😀

@_Akanoa_

https://lafor.ge

Yannick Guern

Genèse du projet

https://www.youtube.com/watch?v=As44YzdnqqE

Initiation concrète à la virtualisation

Samuel Ortiz,

Pierre-Antoine Grégoire

Julien Durillon

La vidéo qui m'a inspiré

Devoxx FR 2021

Mais, ça m'a fait me poser beaucoup de questions 😅

- Qu'est-ce qu'un ordinateur ?

- Comment se représente-t-il nos données ?

- Comment est-ce que l'on peut lui demander de faire des choses pour nous ?

- Comment fait-il plusieurs choses en même temps ?

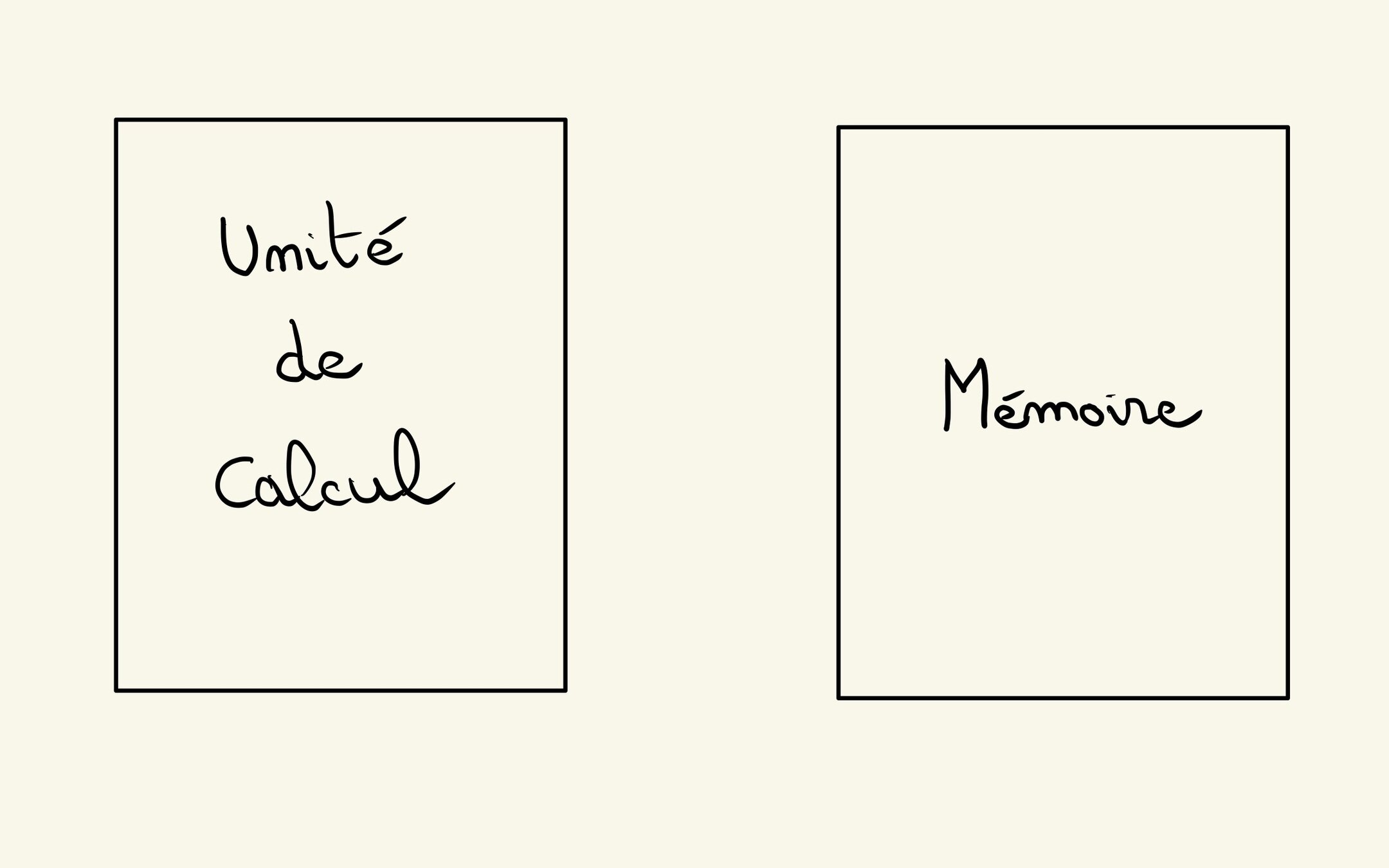

Anatomie générale d'un ordinateur

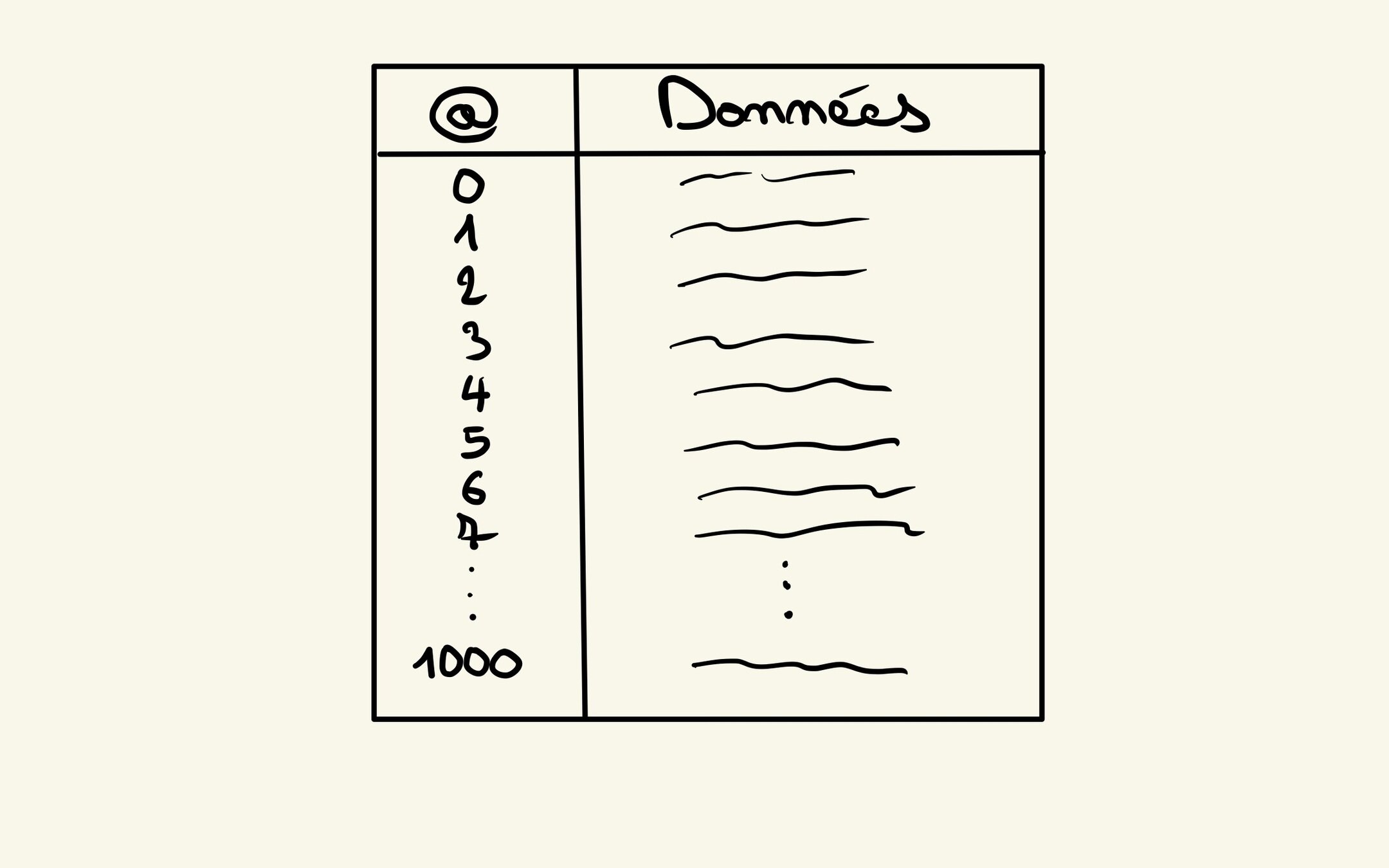

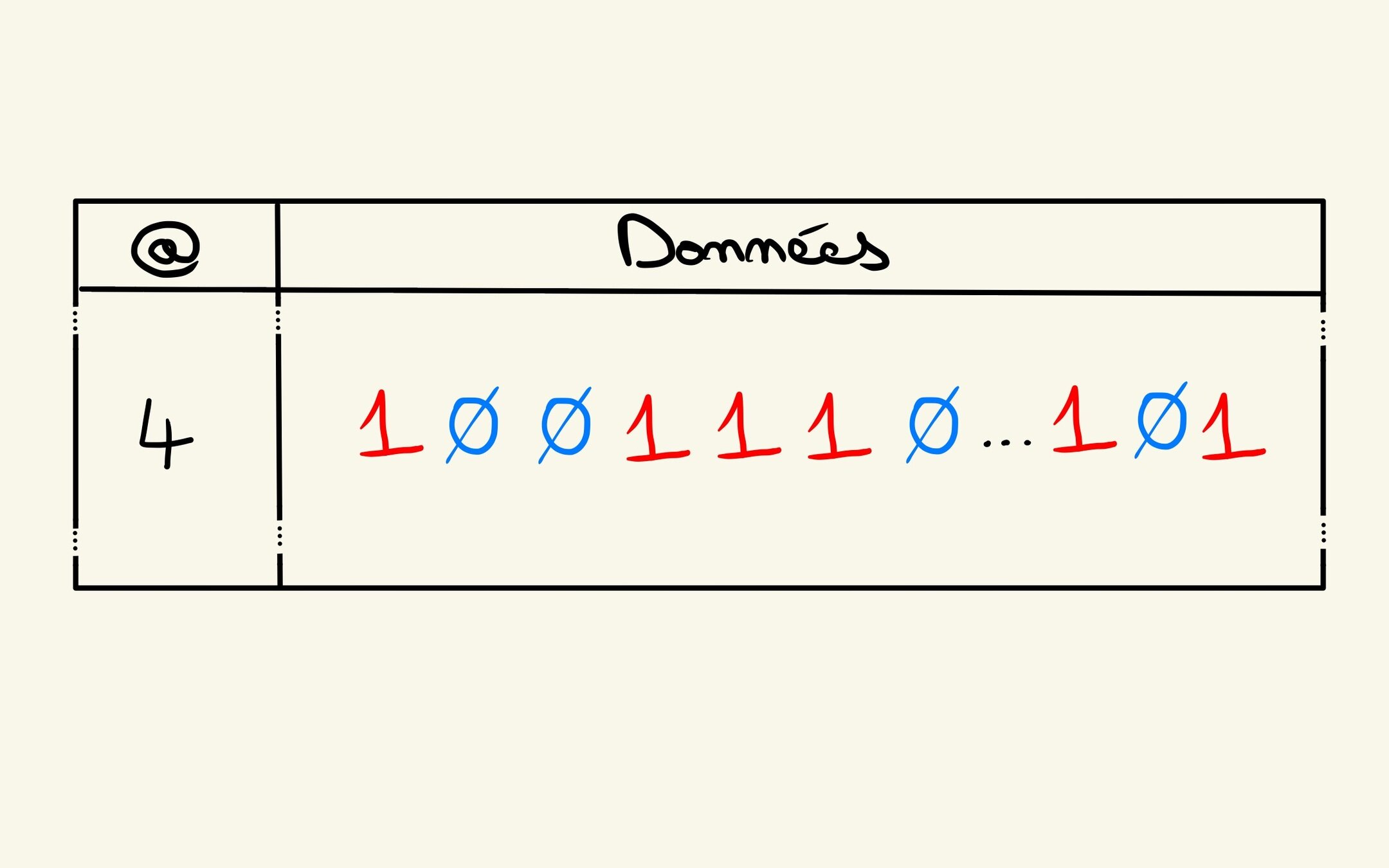

Contenu de la Mémoire

Oui, mais en binaire

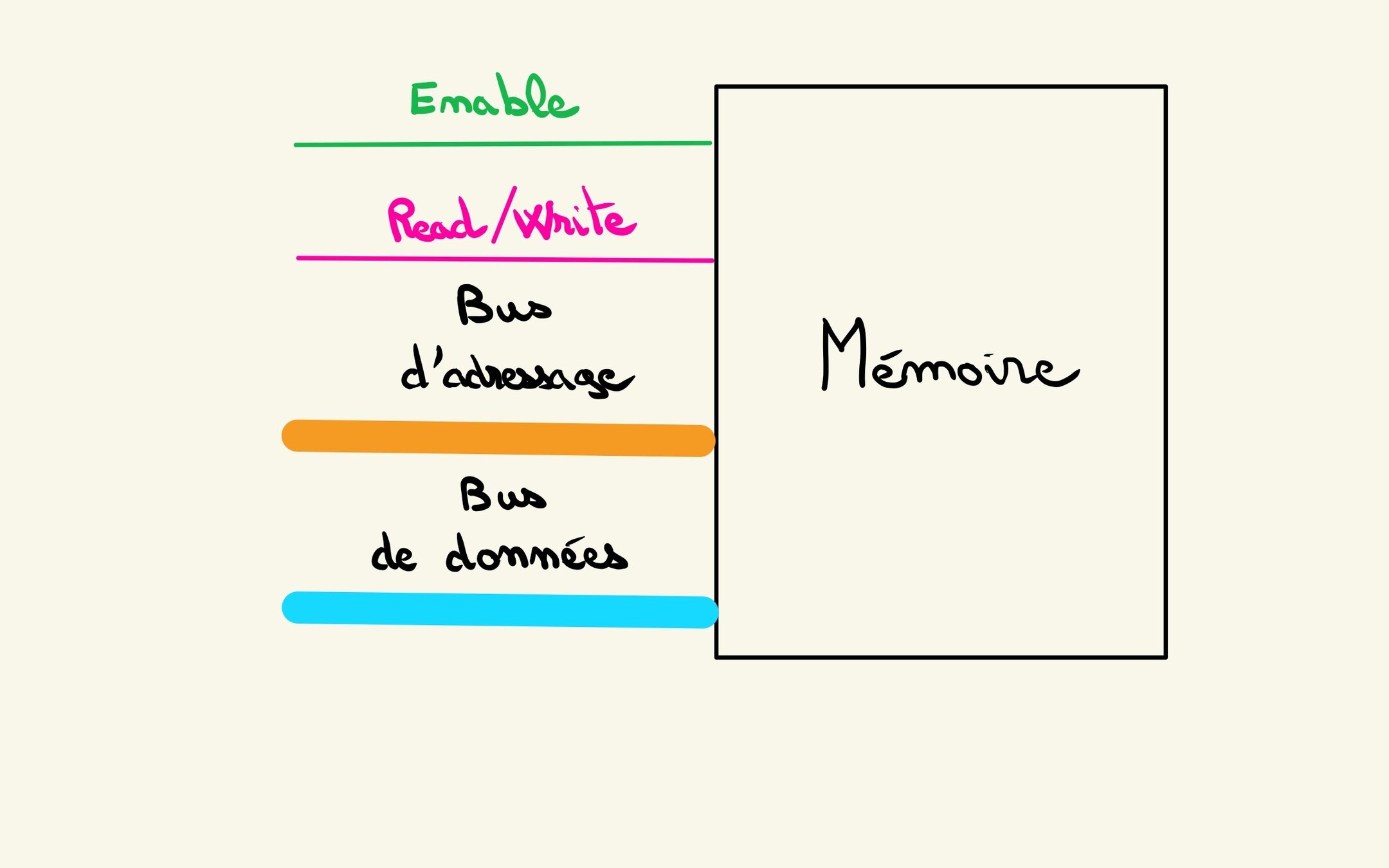

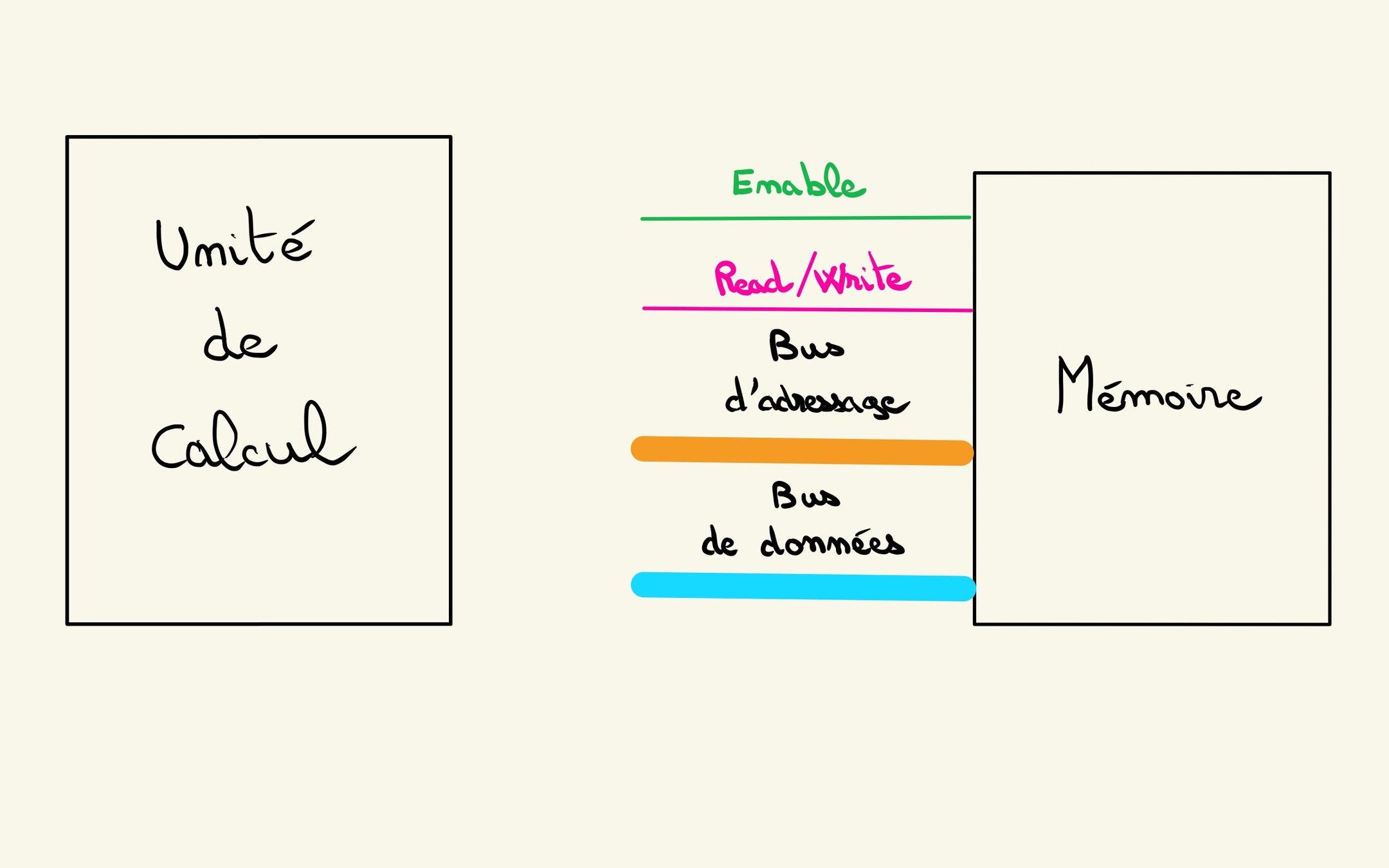

Entrées et sortie de la Mémoire

On raccroche les wagons

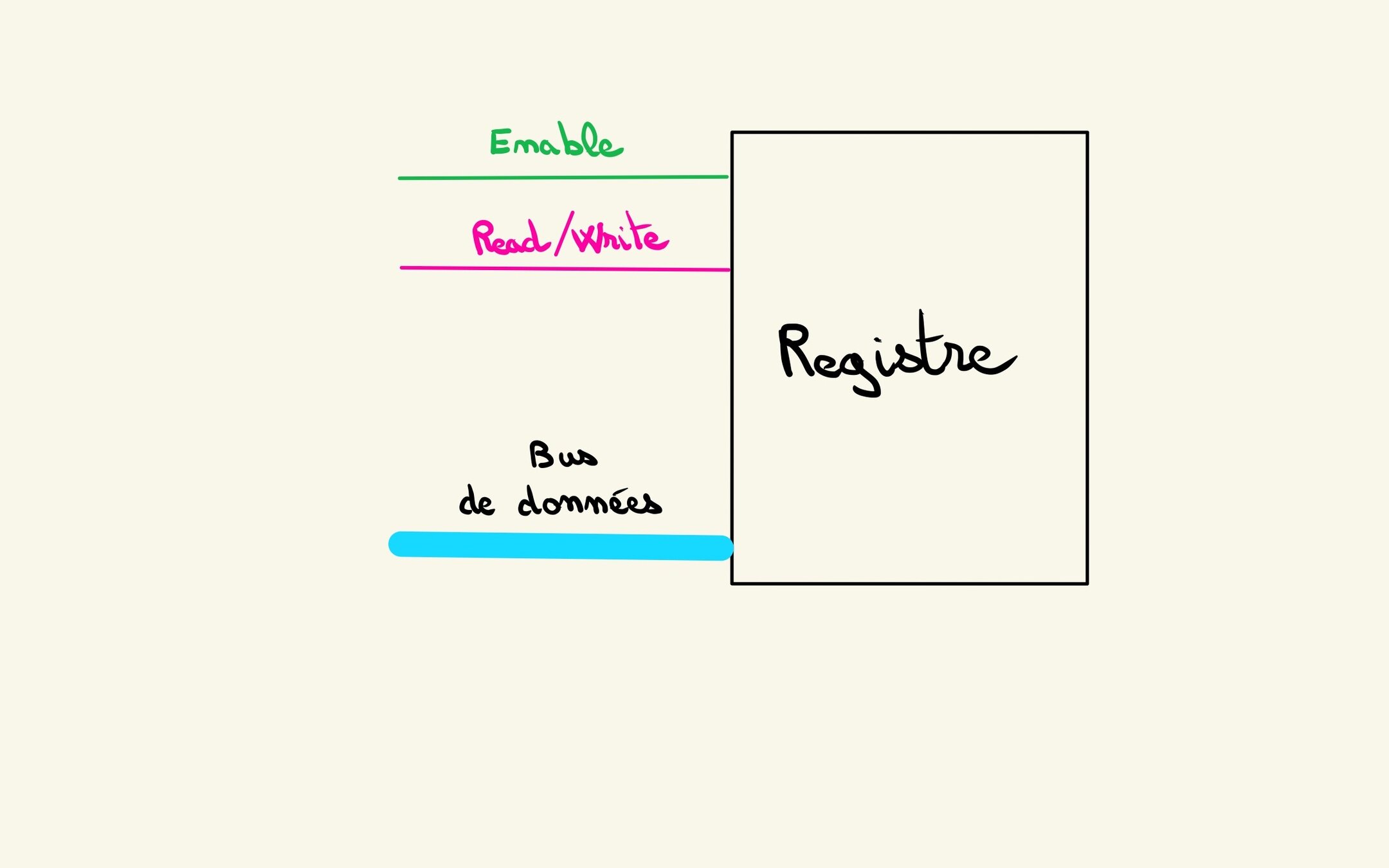

Un mémoire à 1 adresse : le registre

Additionneur binaire

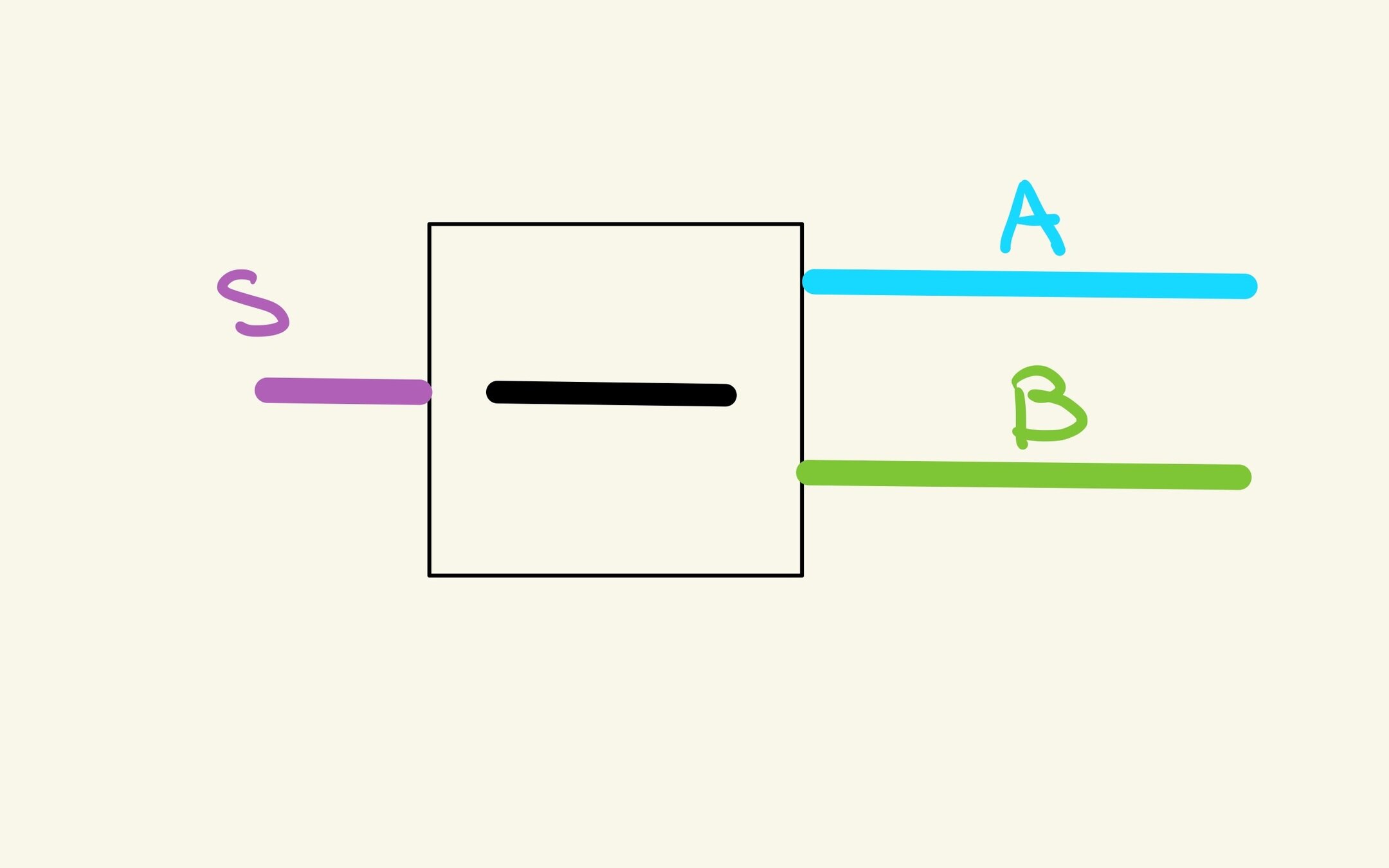

Soustracteur binaire

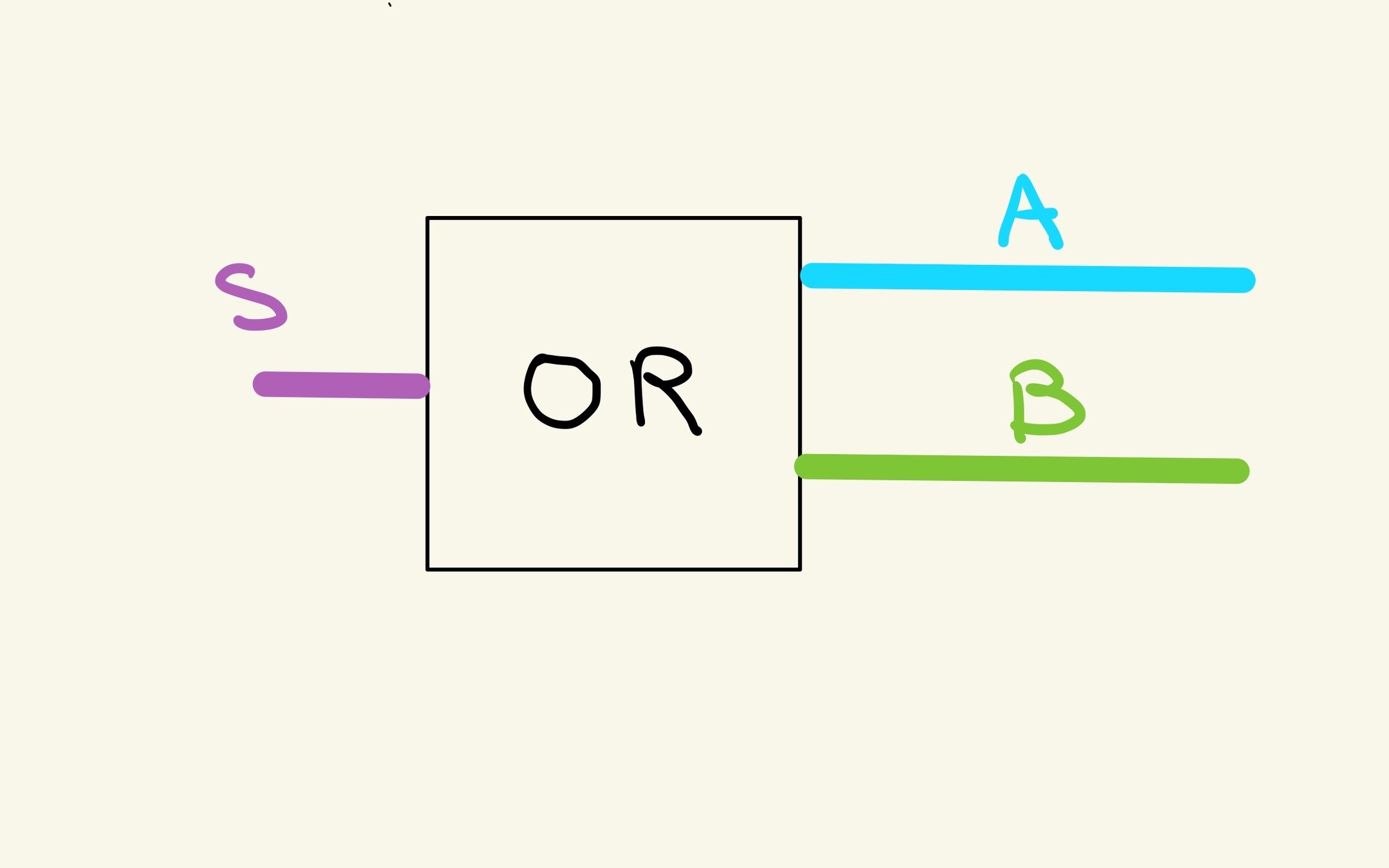

OU logique

ET logique

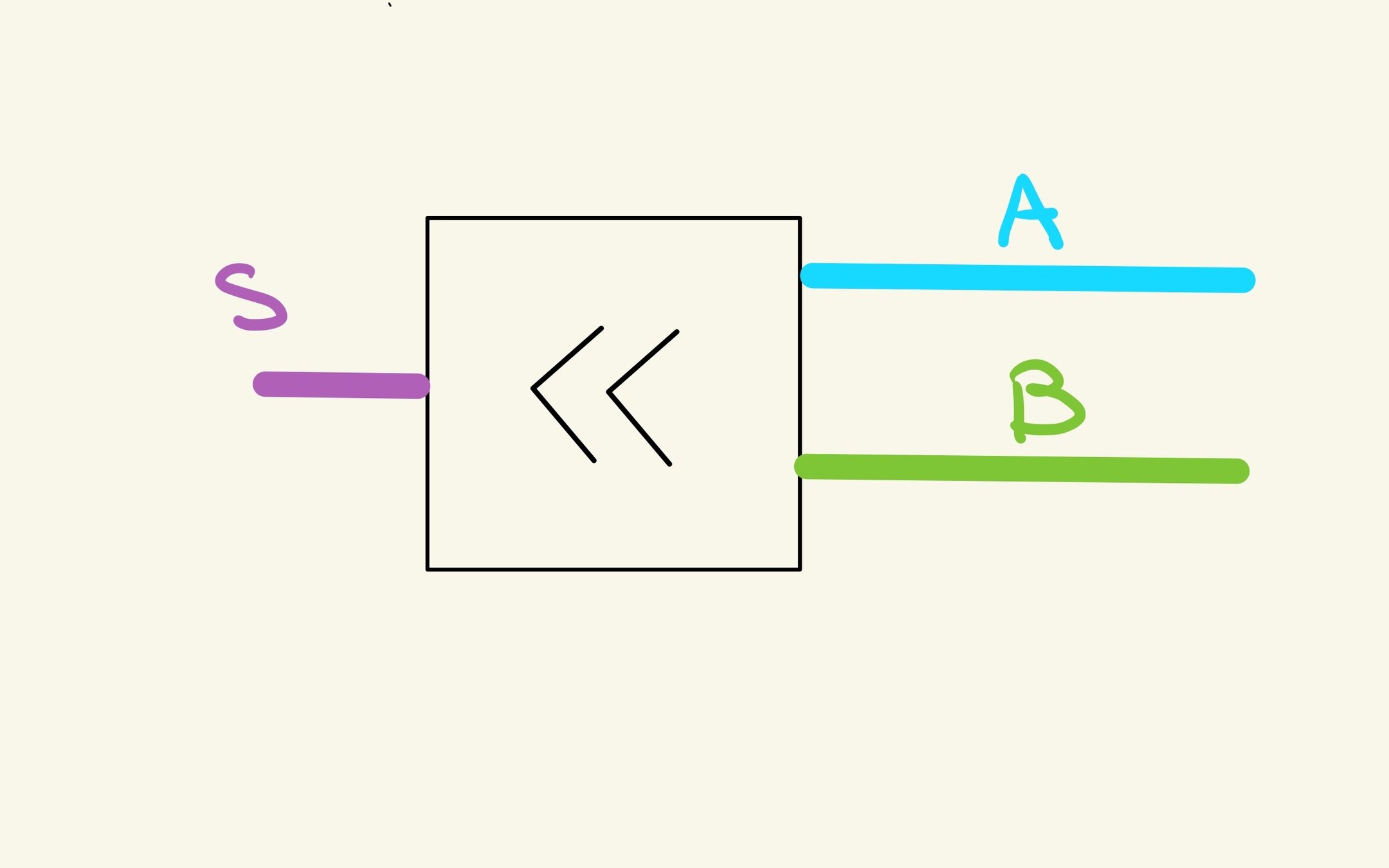

Décalage binaire

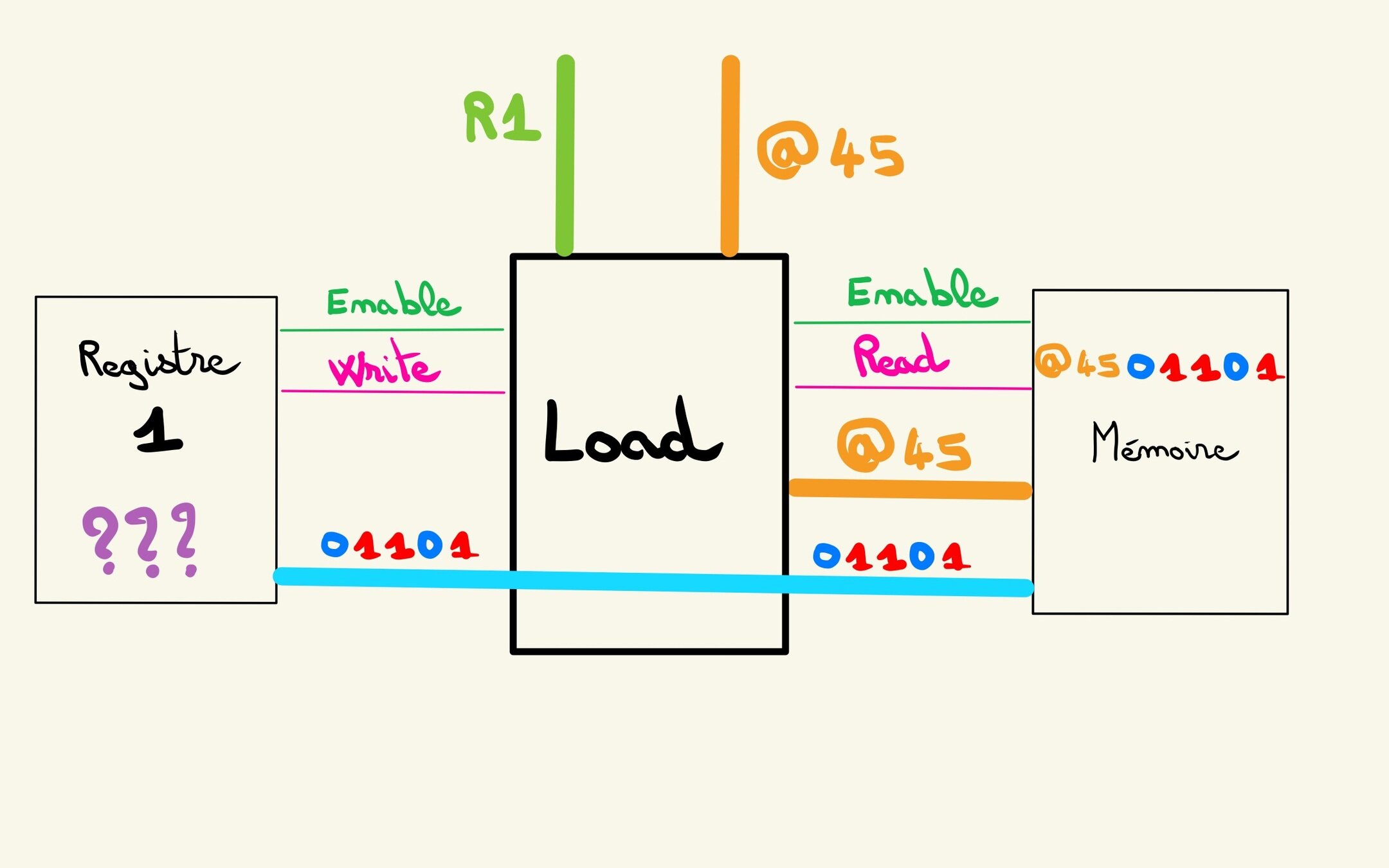

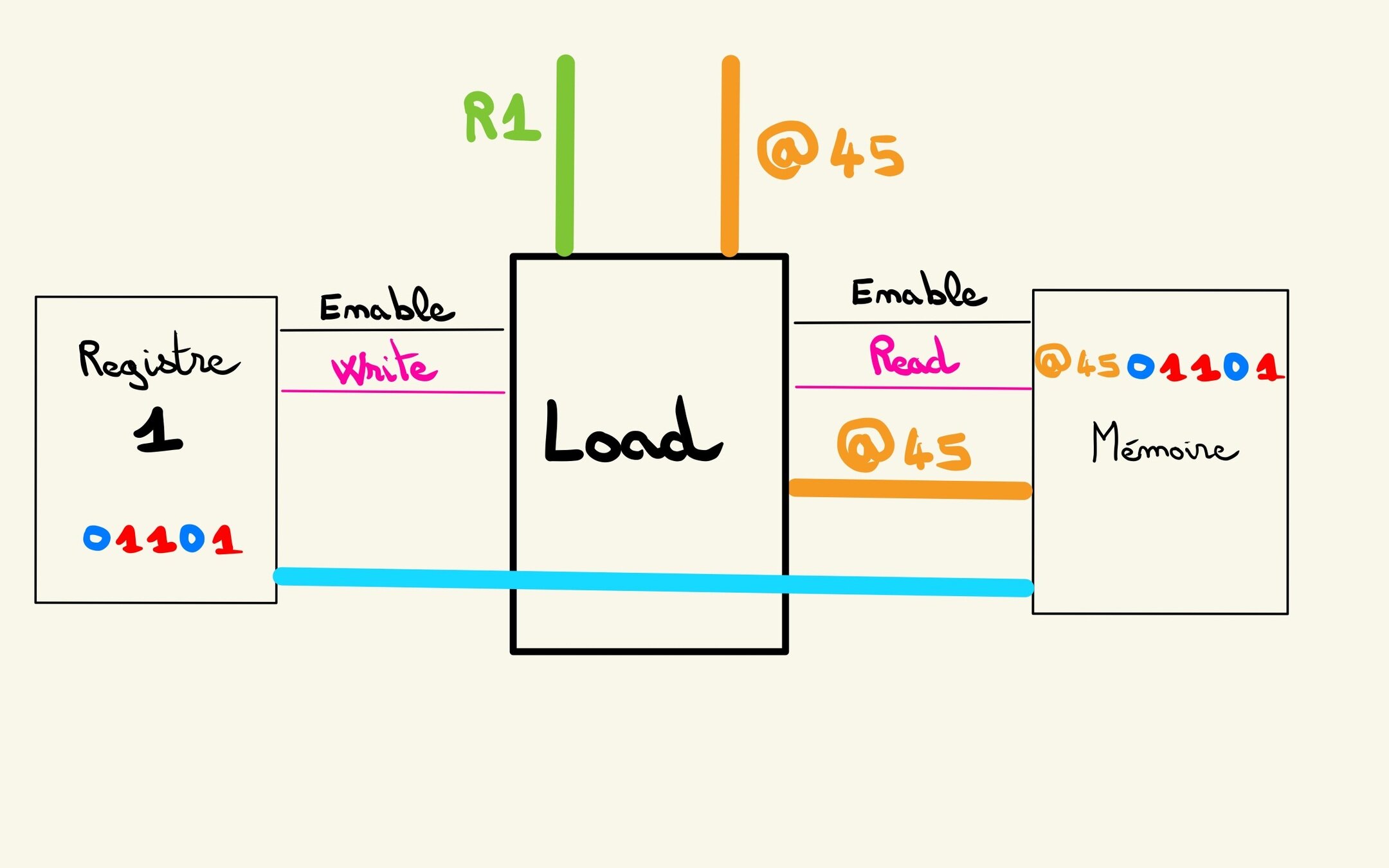

Charger de la donnée depuis la mémoire dans un registre

Charger de la donnée depuis la mémoire dans un registre (2)

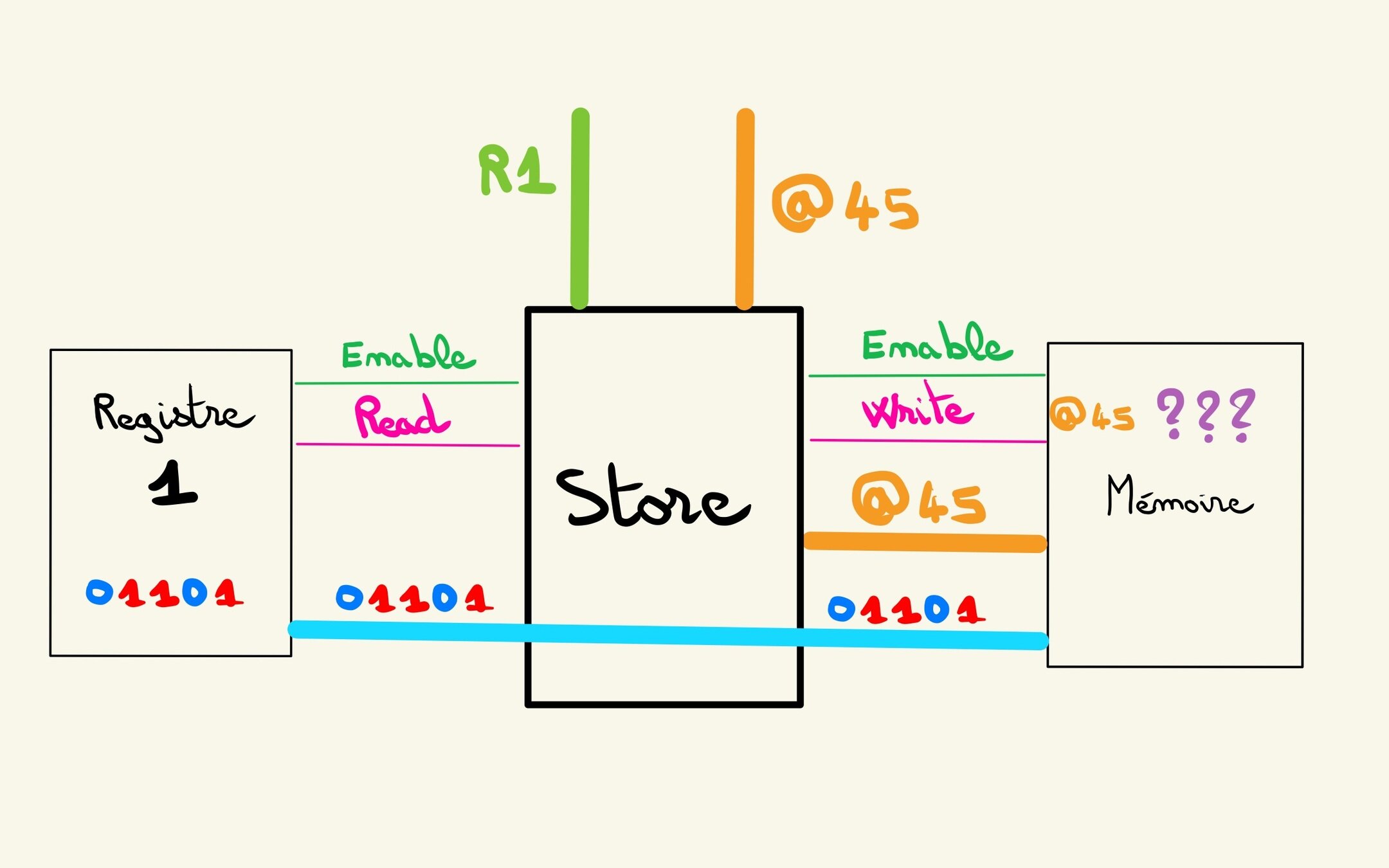

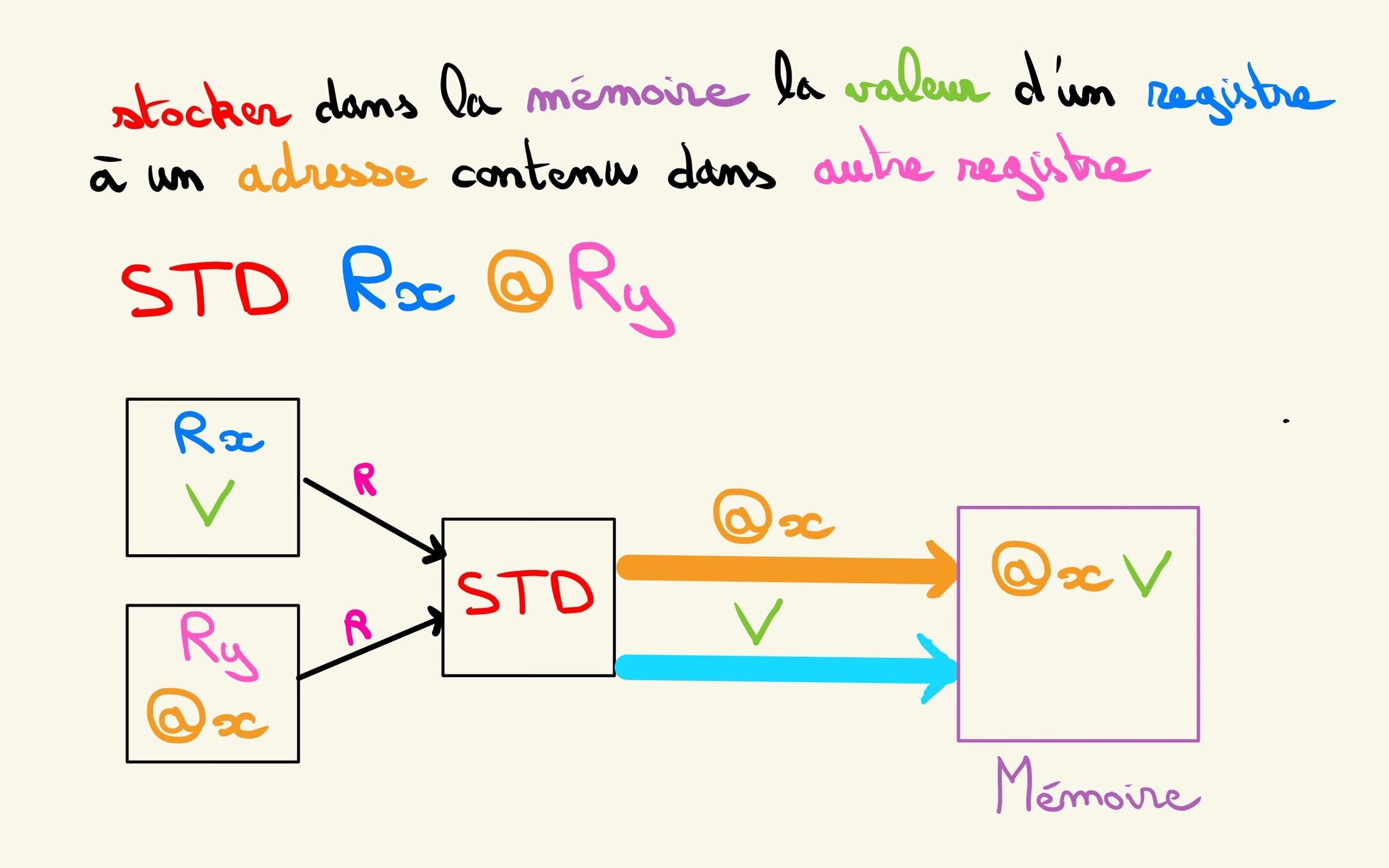

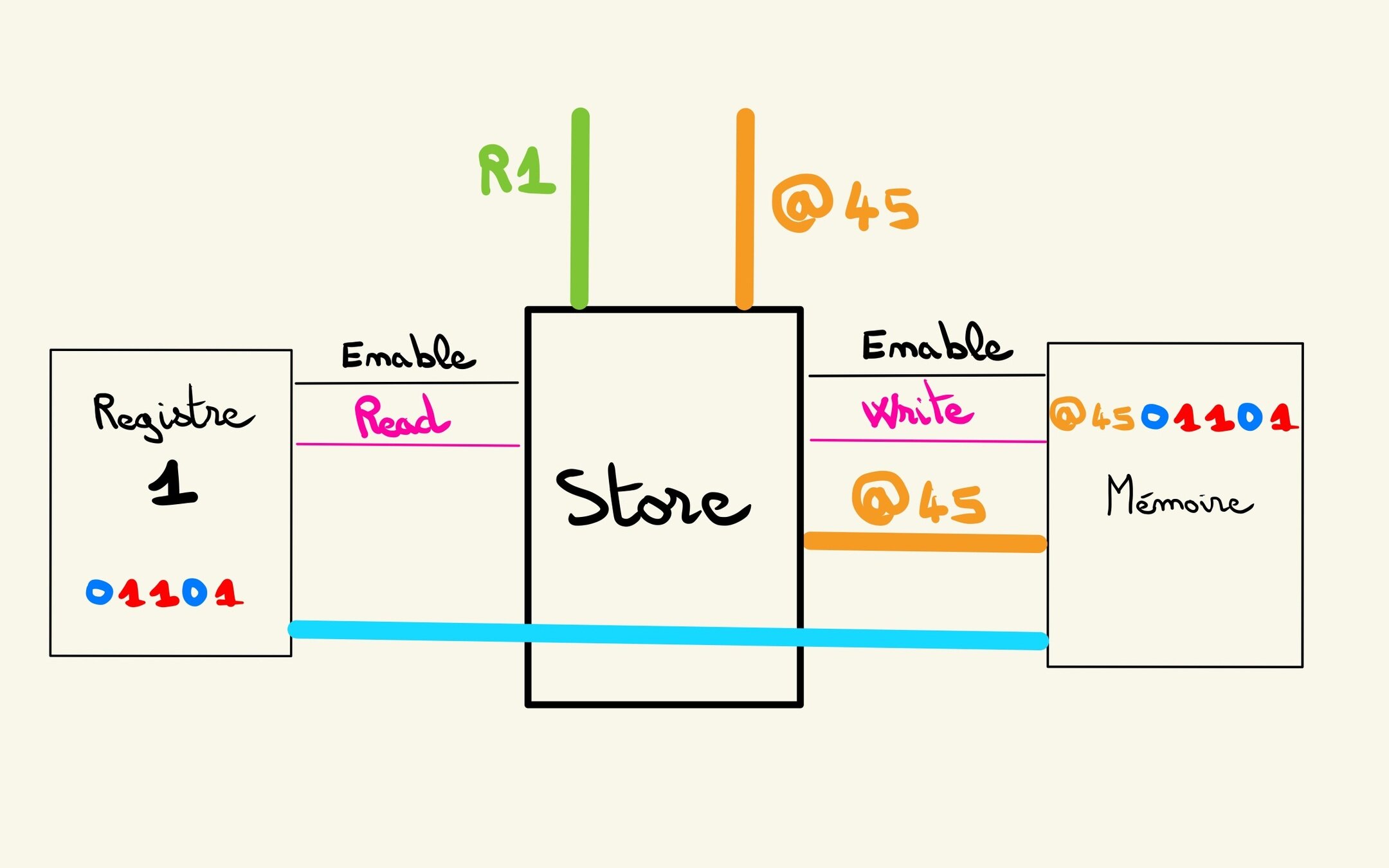

Stocker de la donnée depuis un registre dans la Mémoire

Stocker de la donnée depuis un registre dans la Mémoire(2)

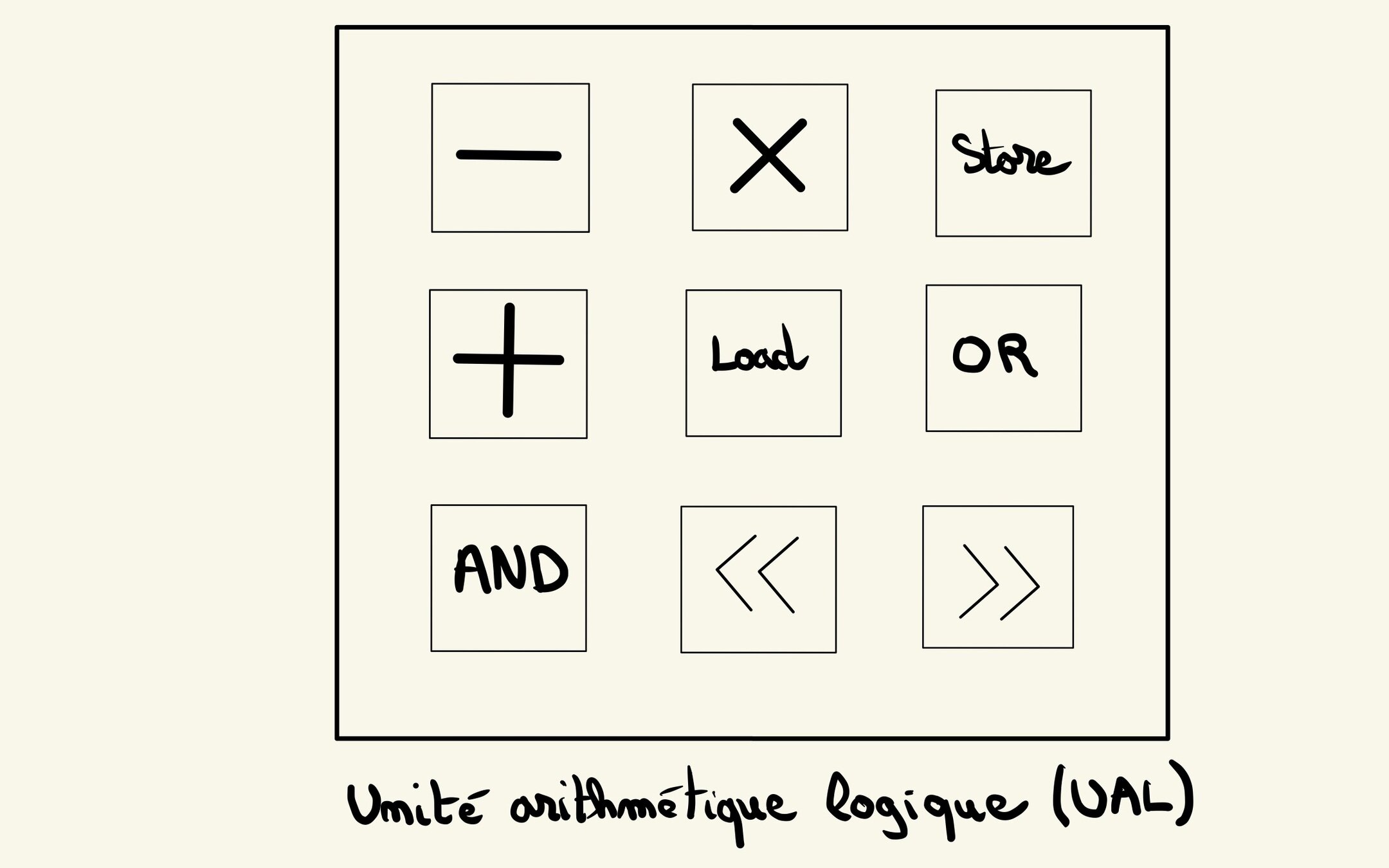

UAL

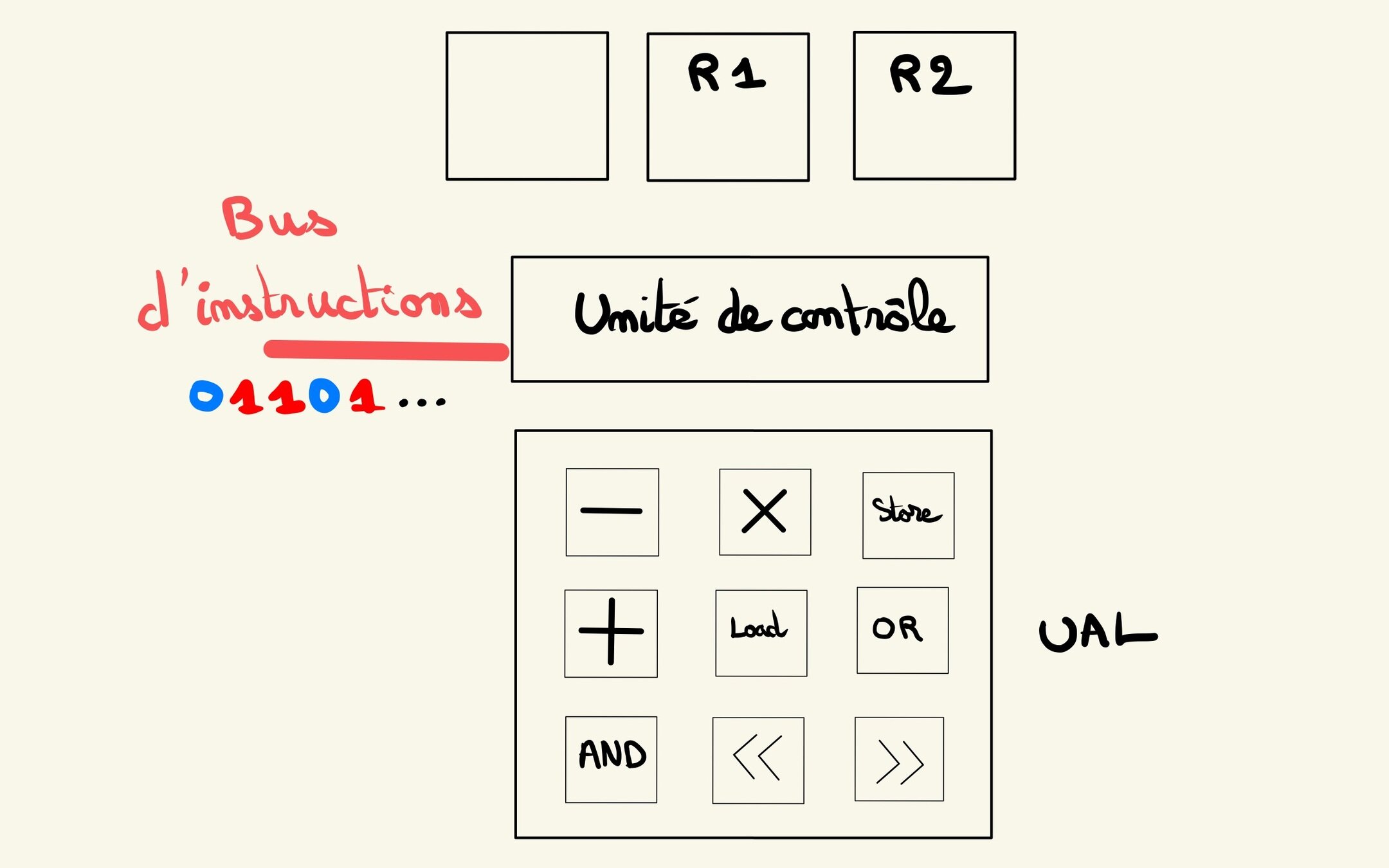

Bus d'instructions

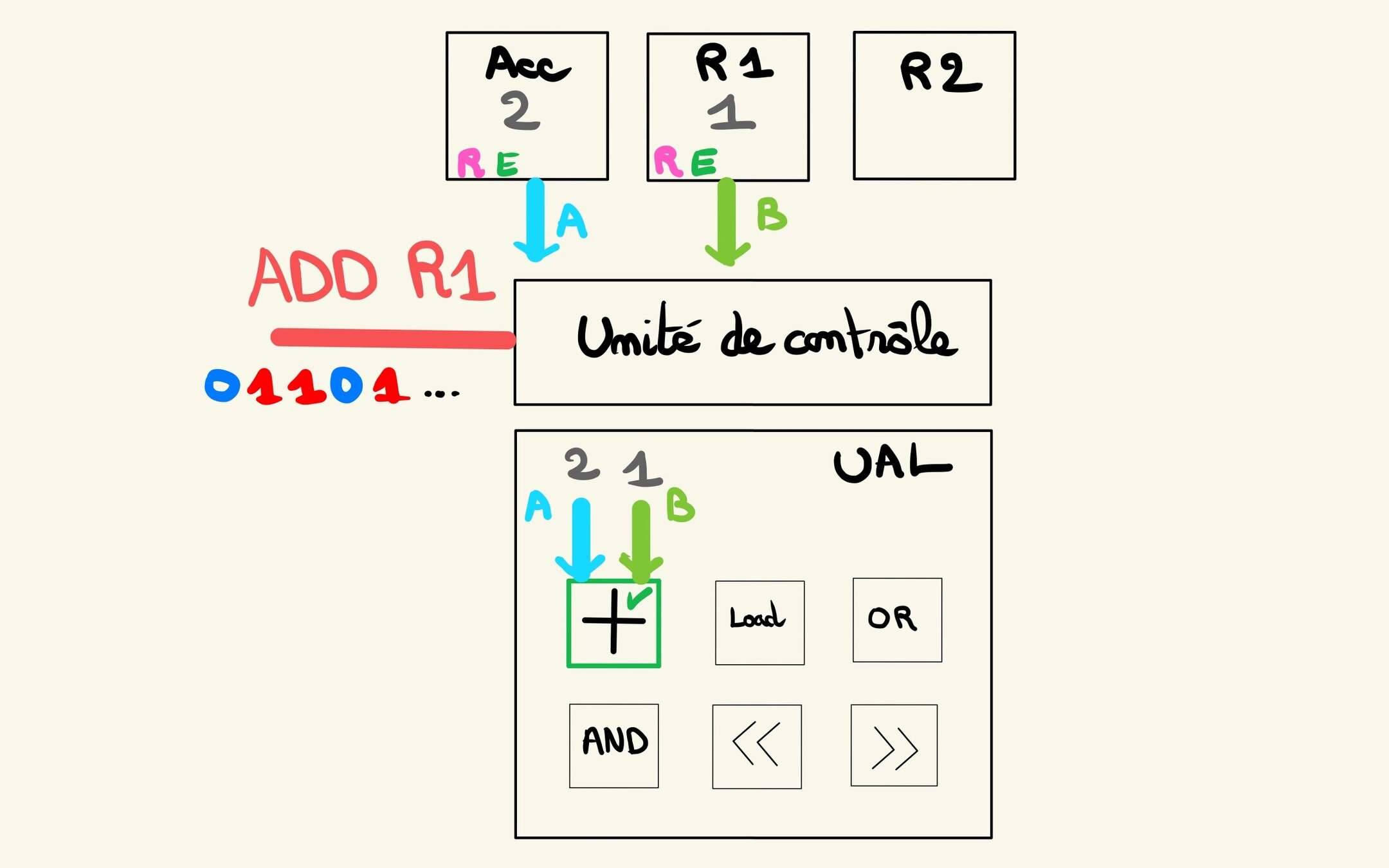

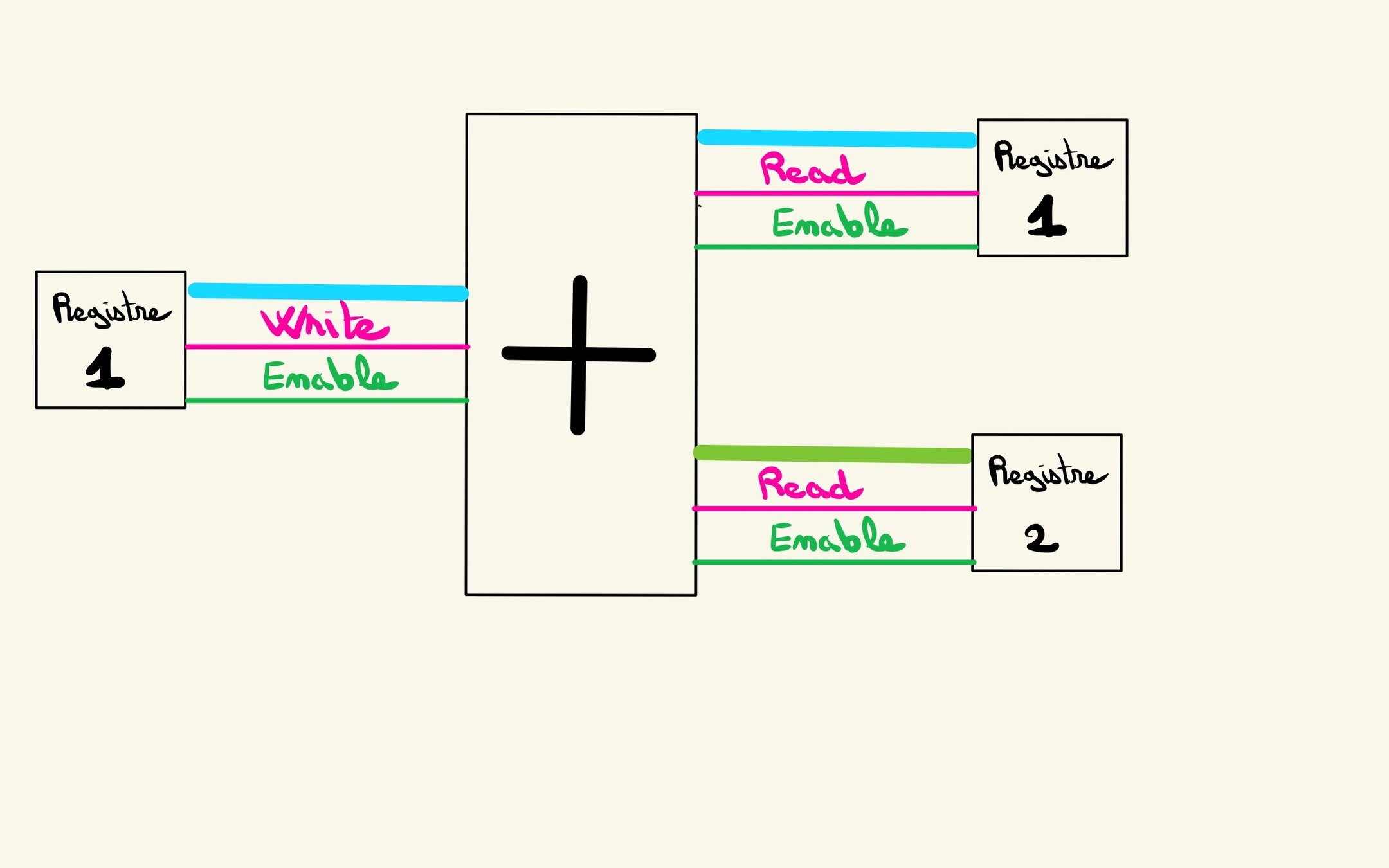

Somme

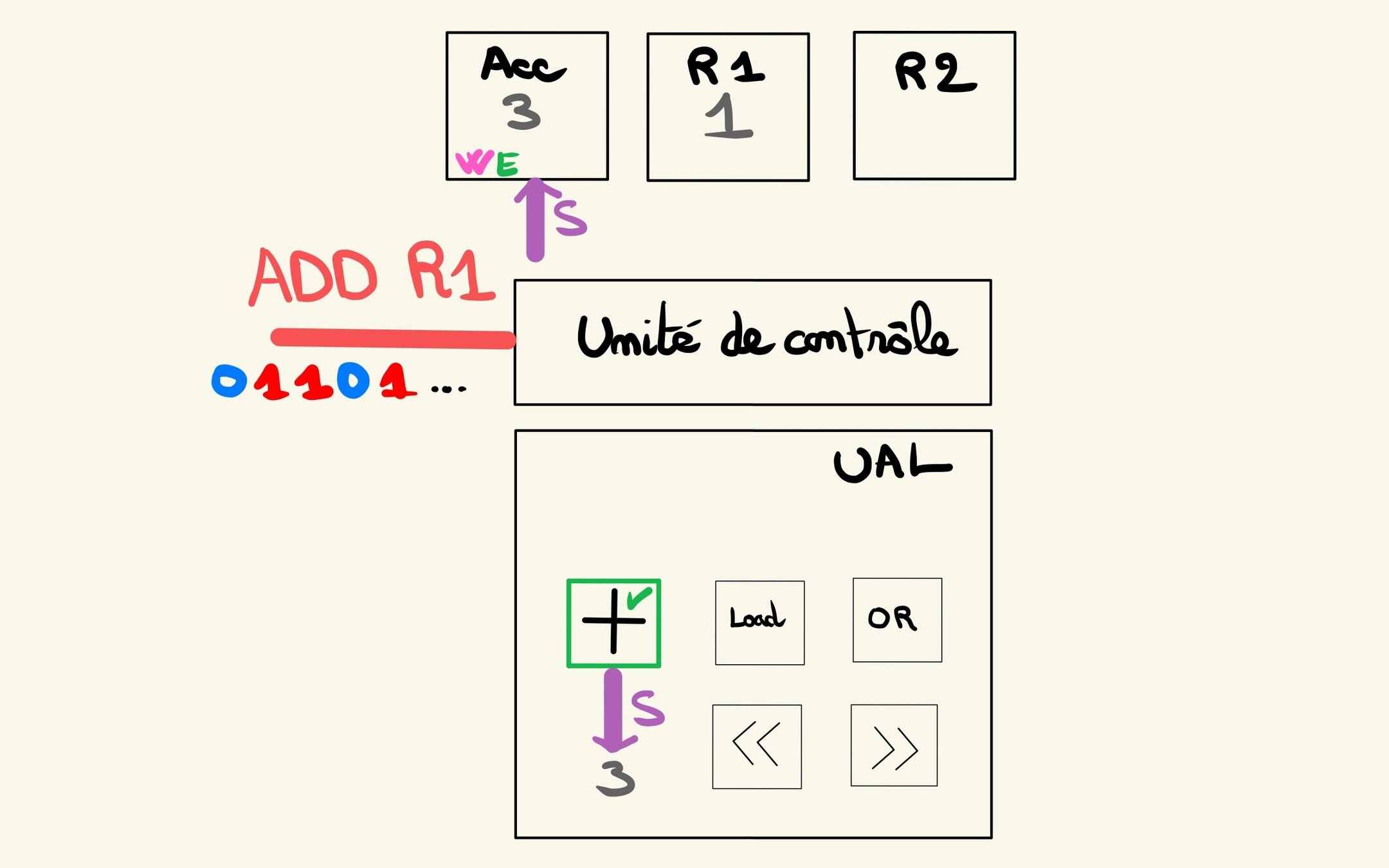

Somme (2)

Somme (3)

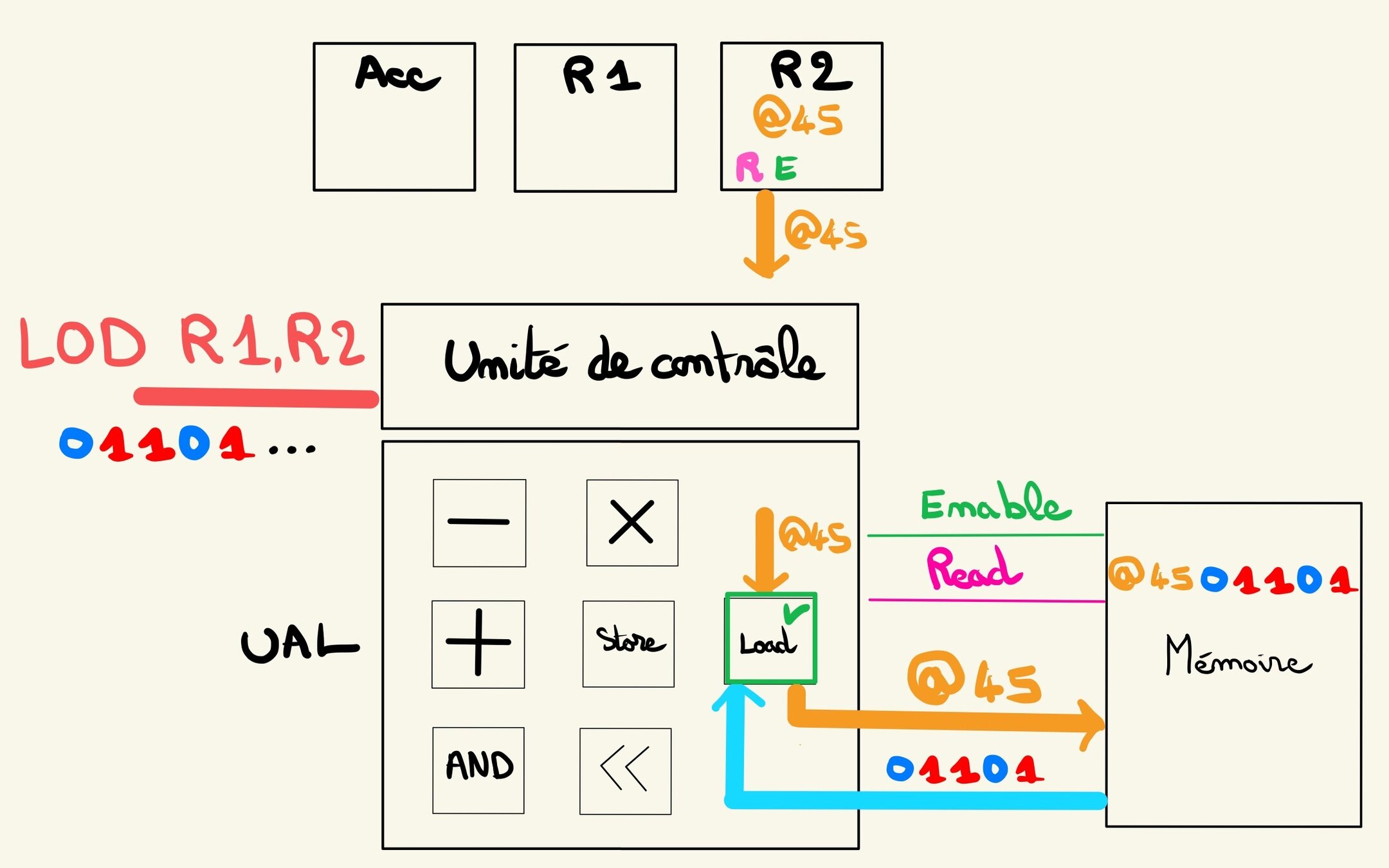

Charger

Charger (2)

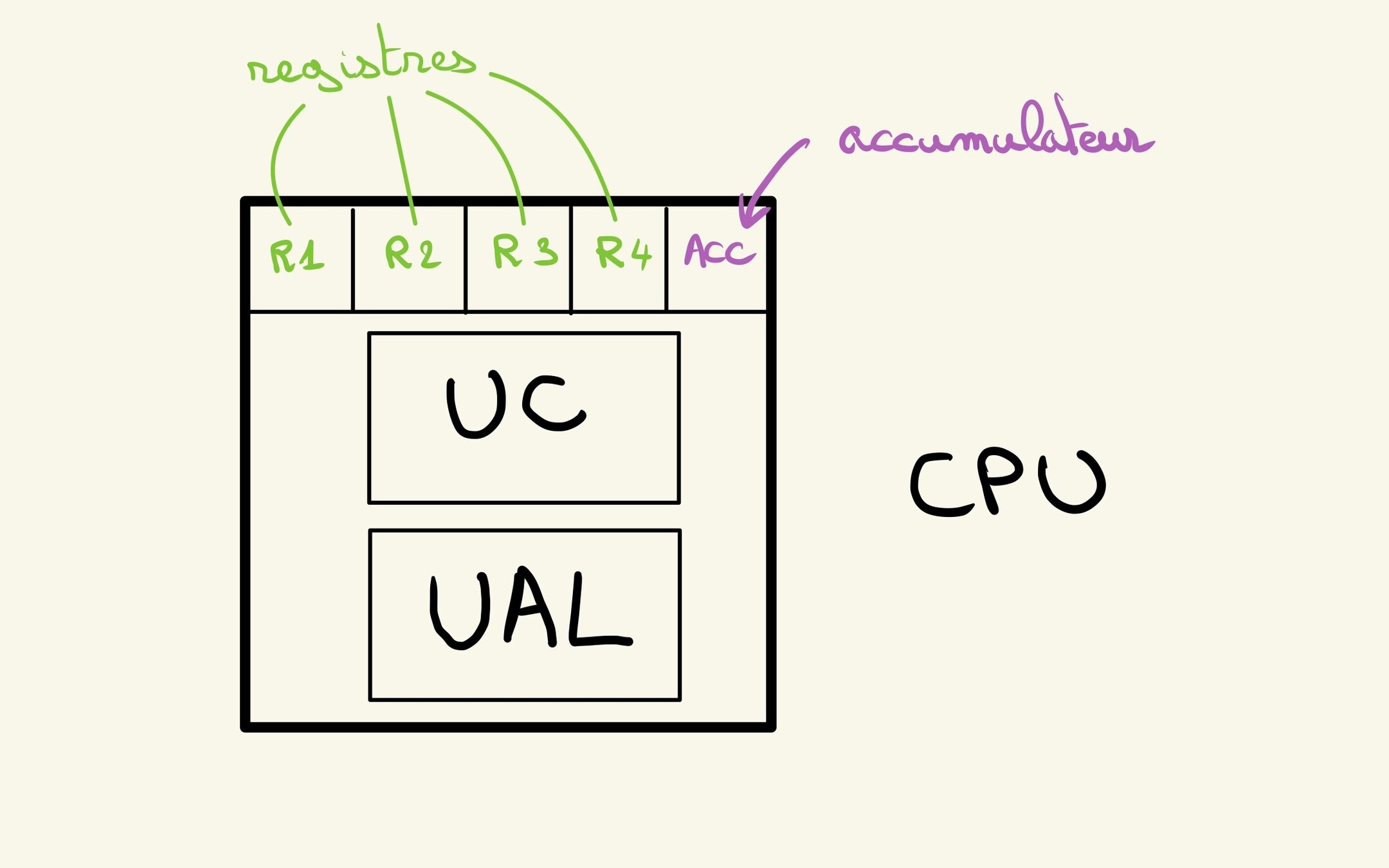

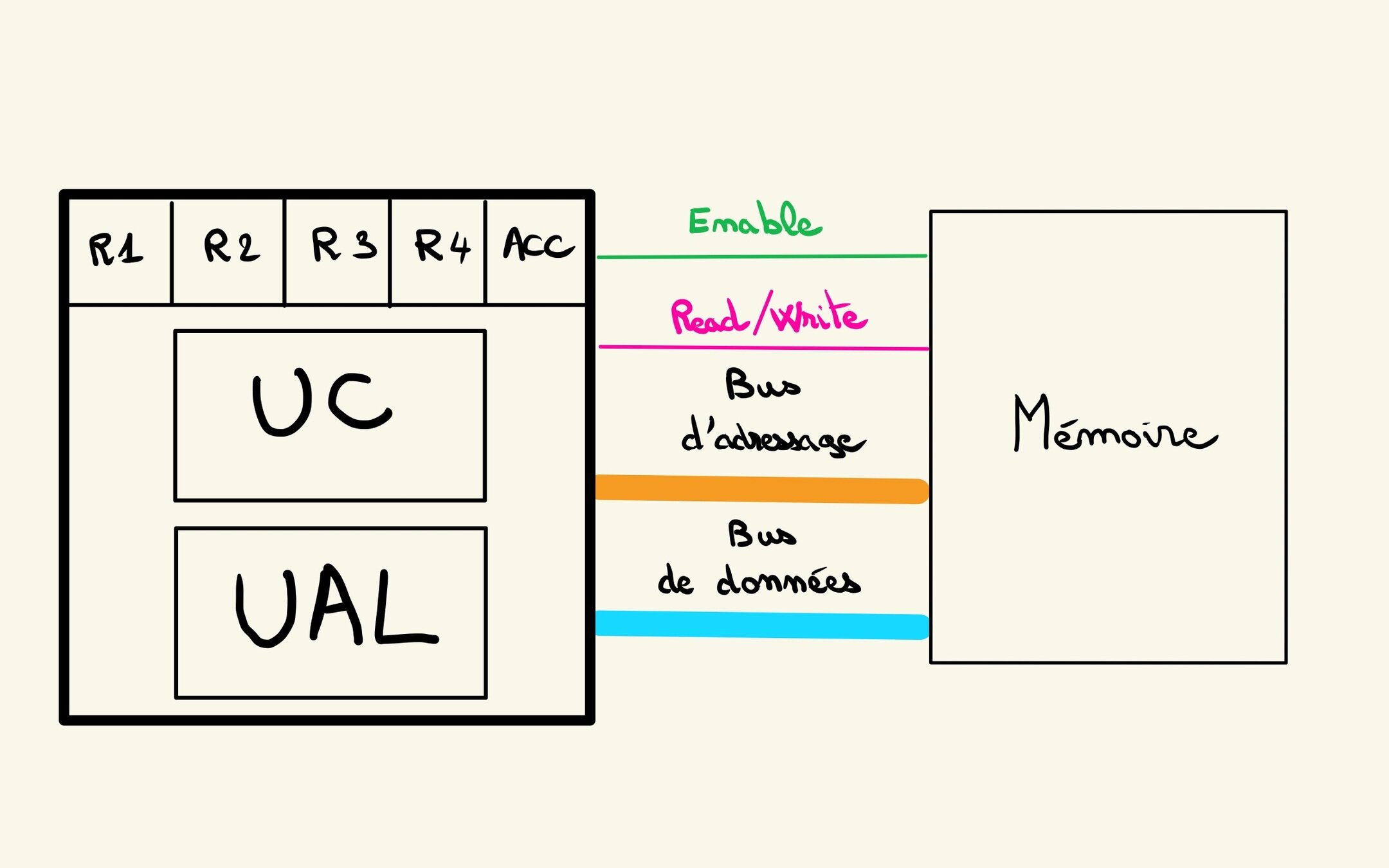

Registres

On progresse

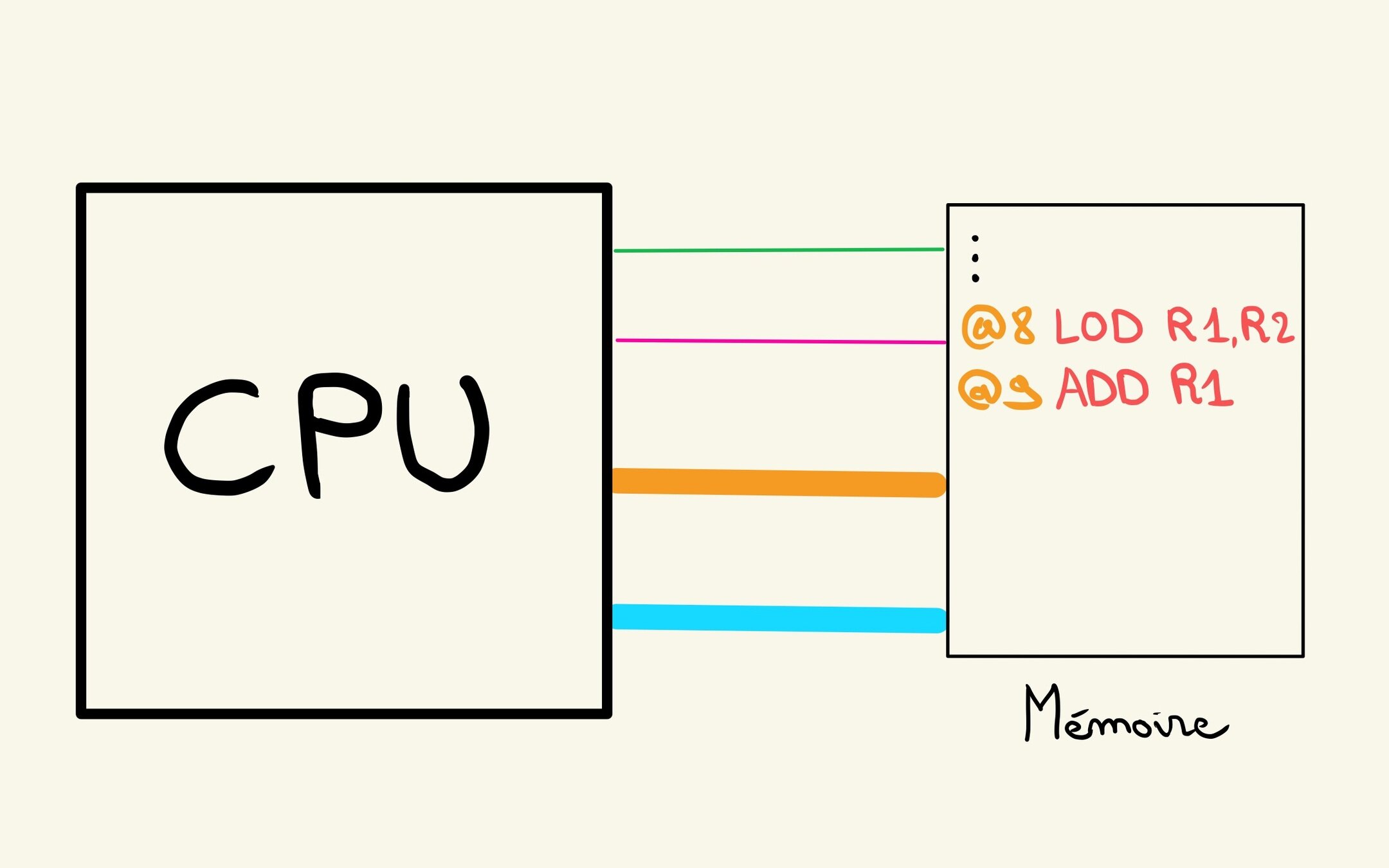

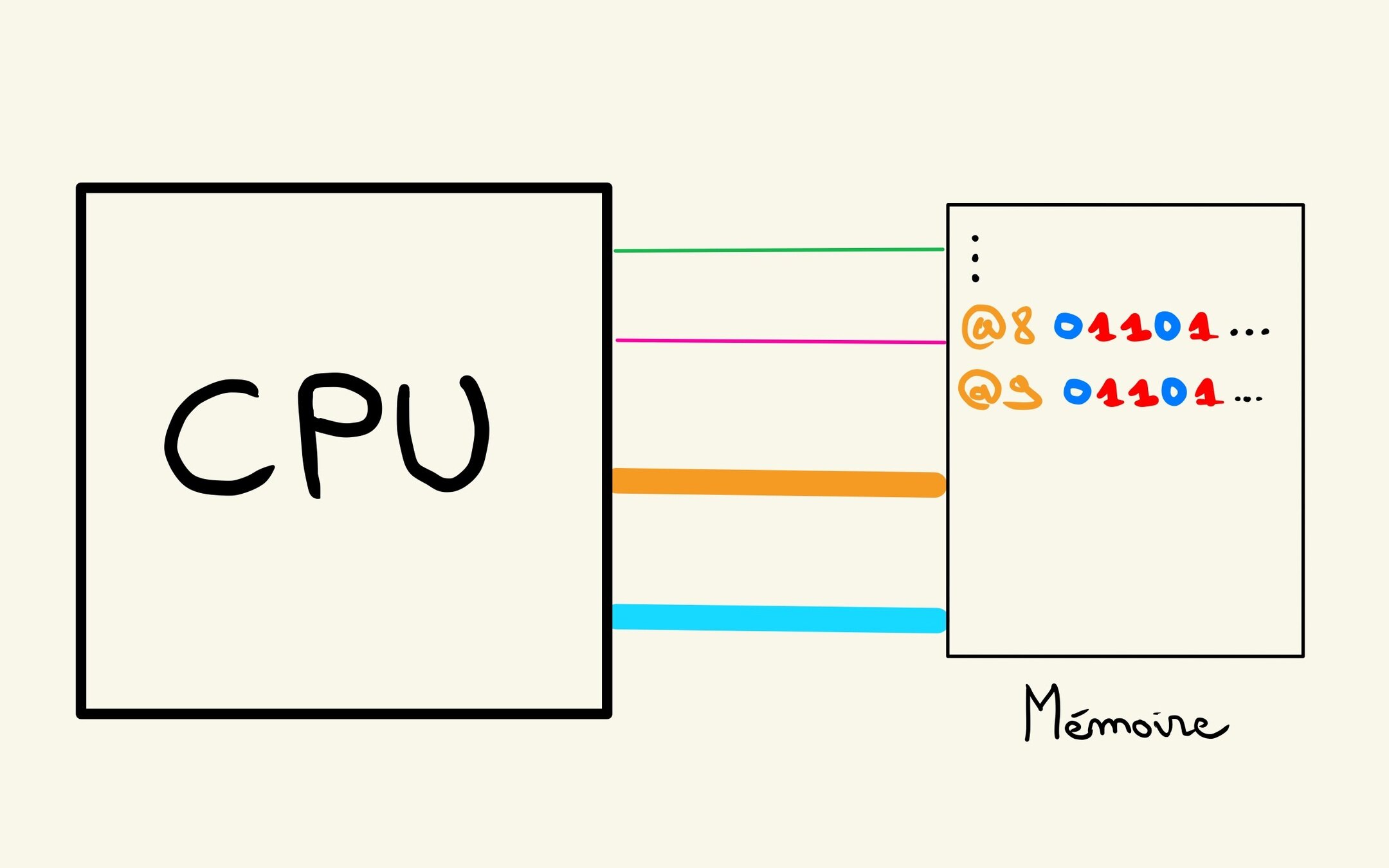

Instructions en Mémoire

Instructions binaires en Mémoire

Deux questions :

• Comment écrire le binaire ?
• Comment récupérer les instructions ?

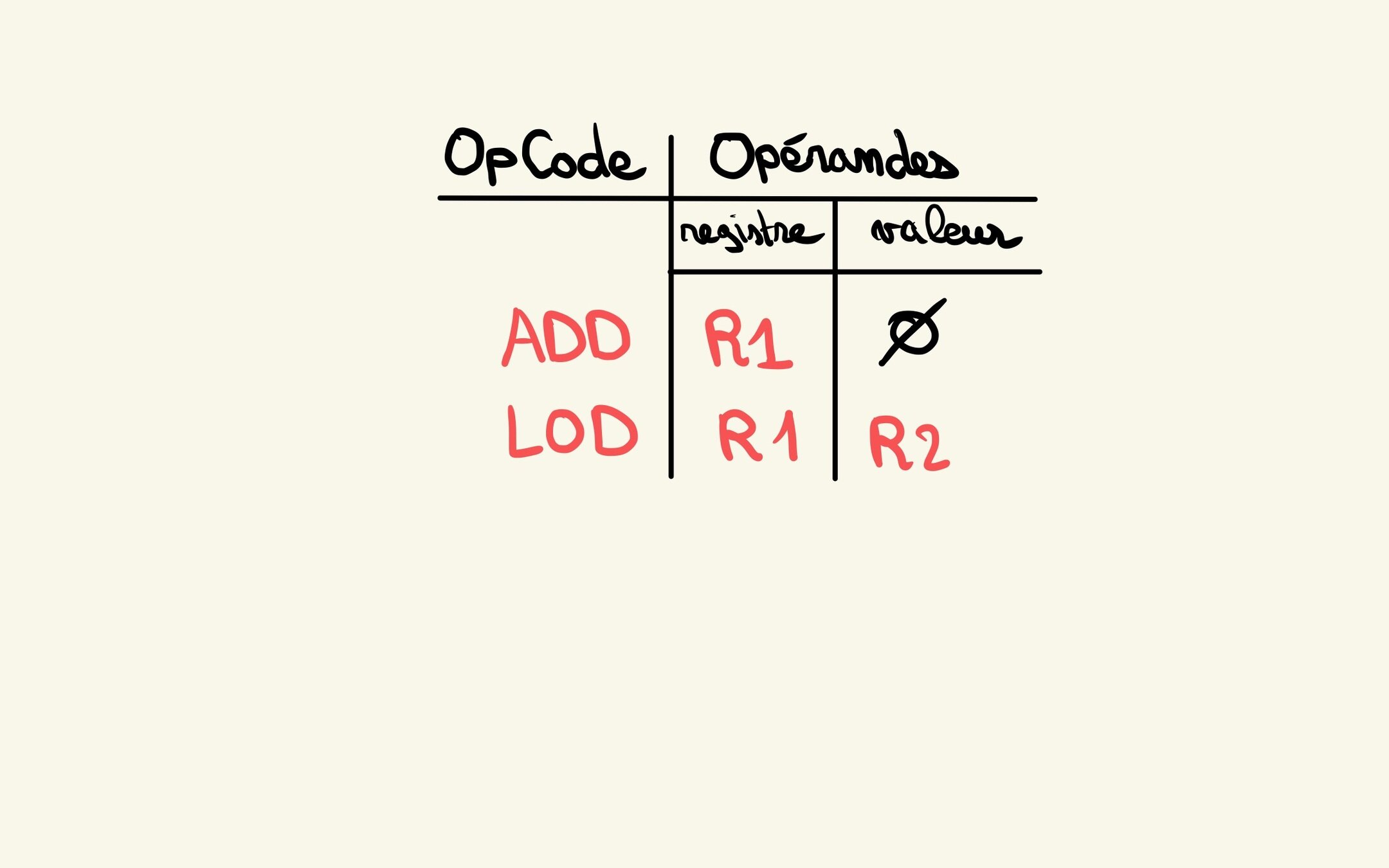

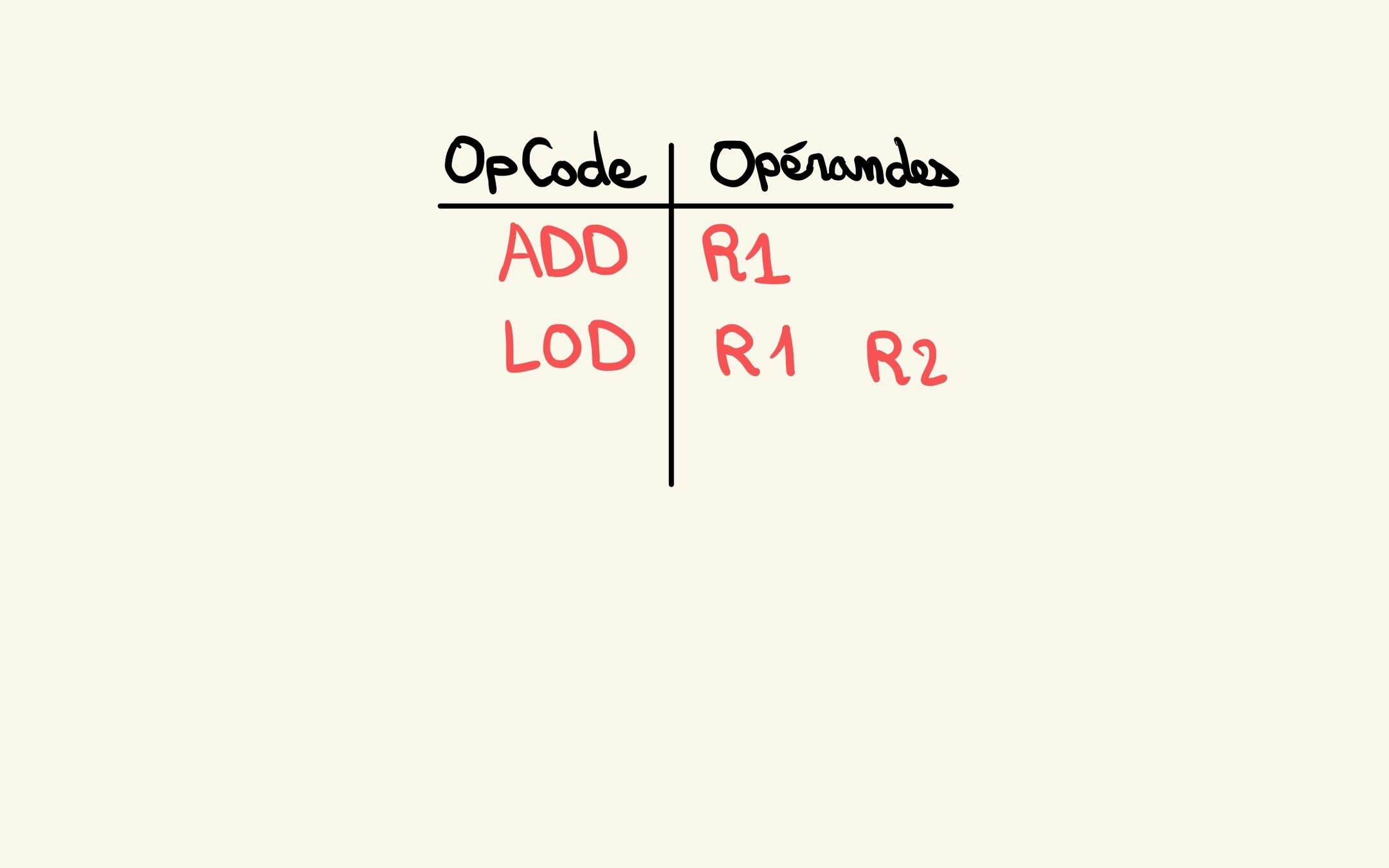

Code d'Opération

Paramètres

Notre liste de course

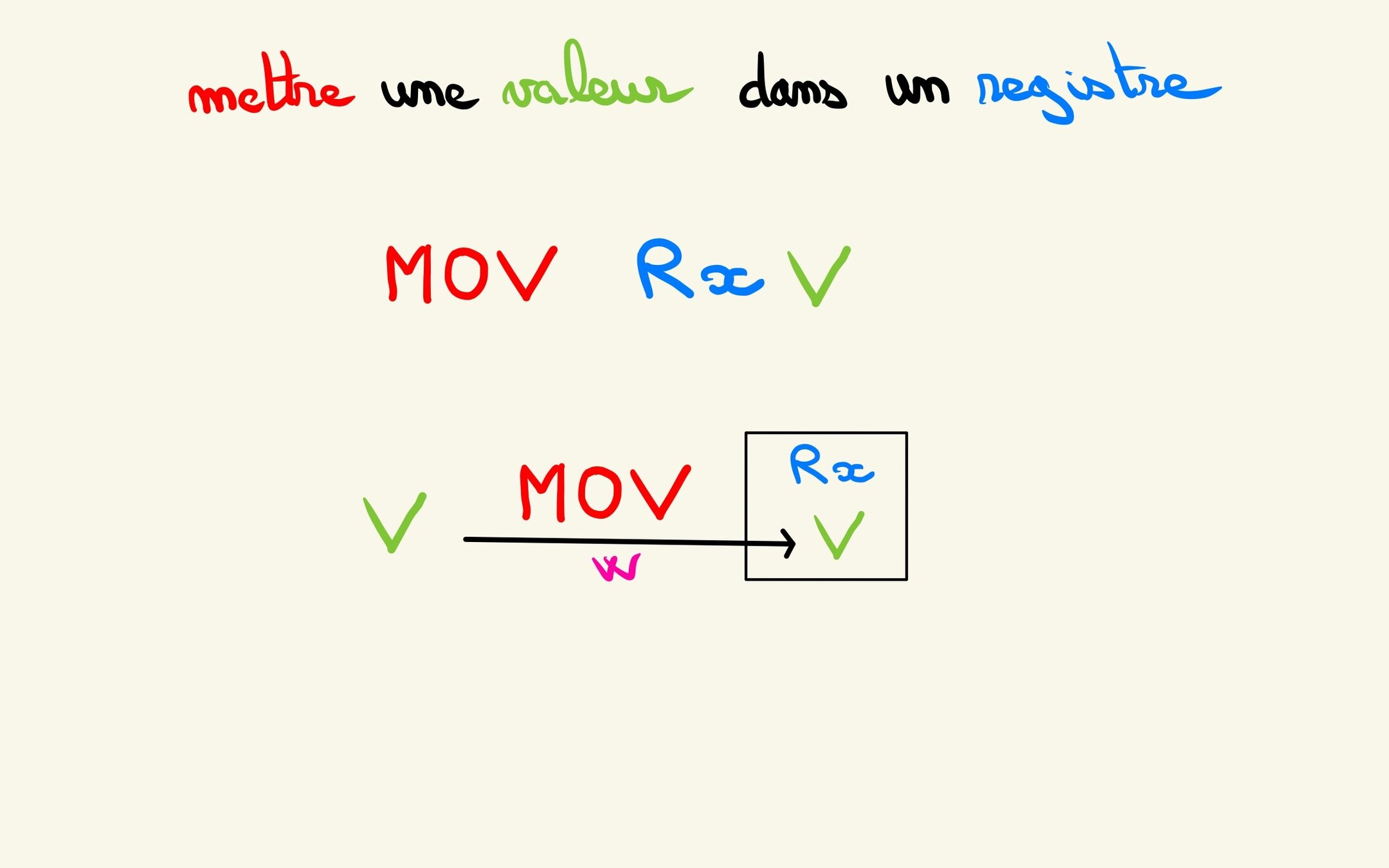

Copier de la donnée

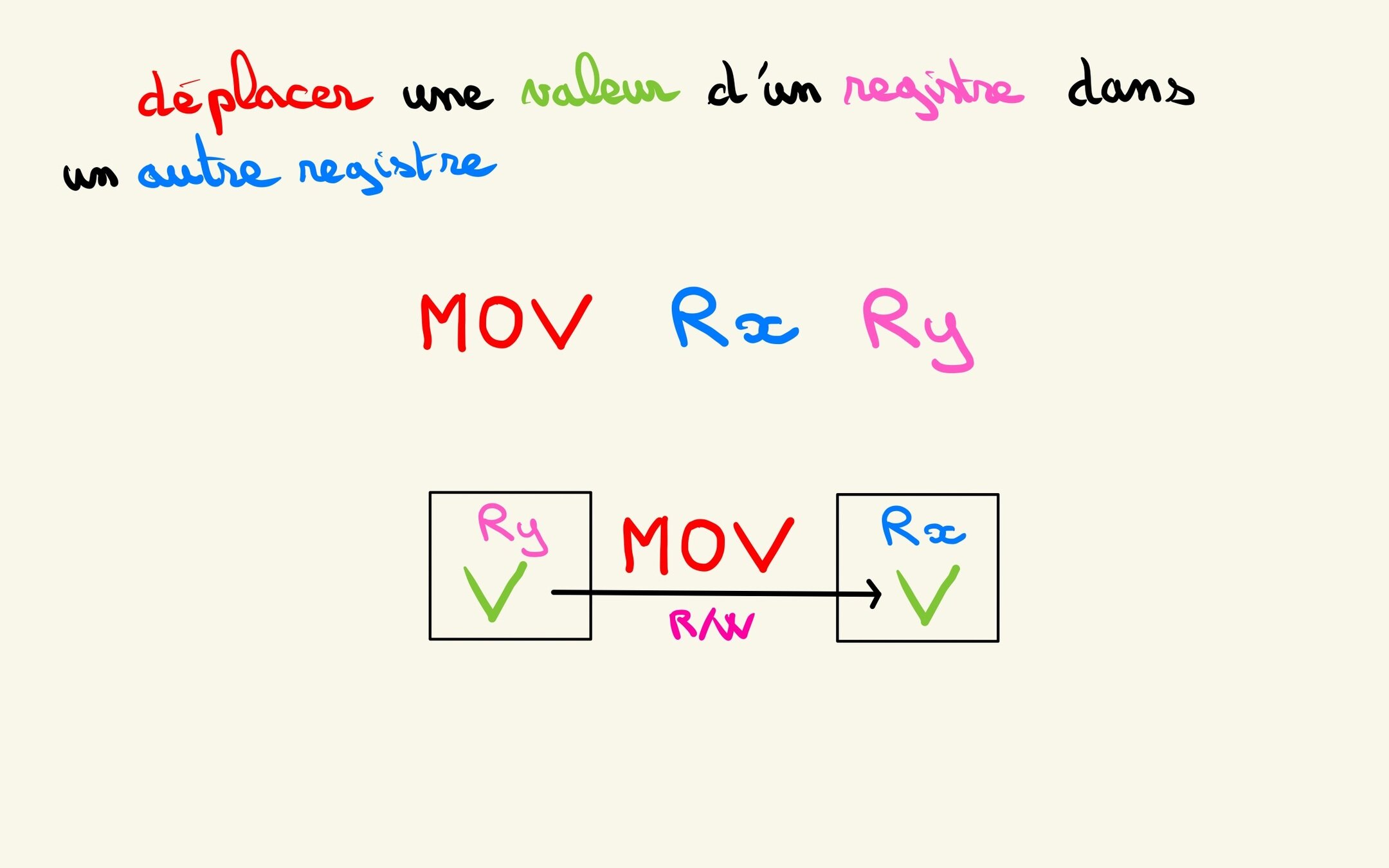

Déplacer de la donnée

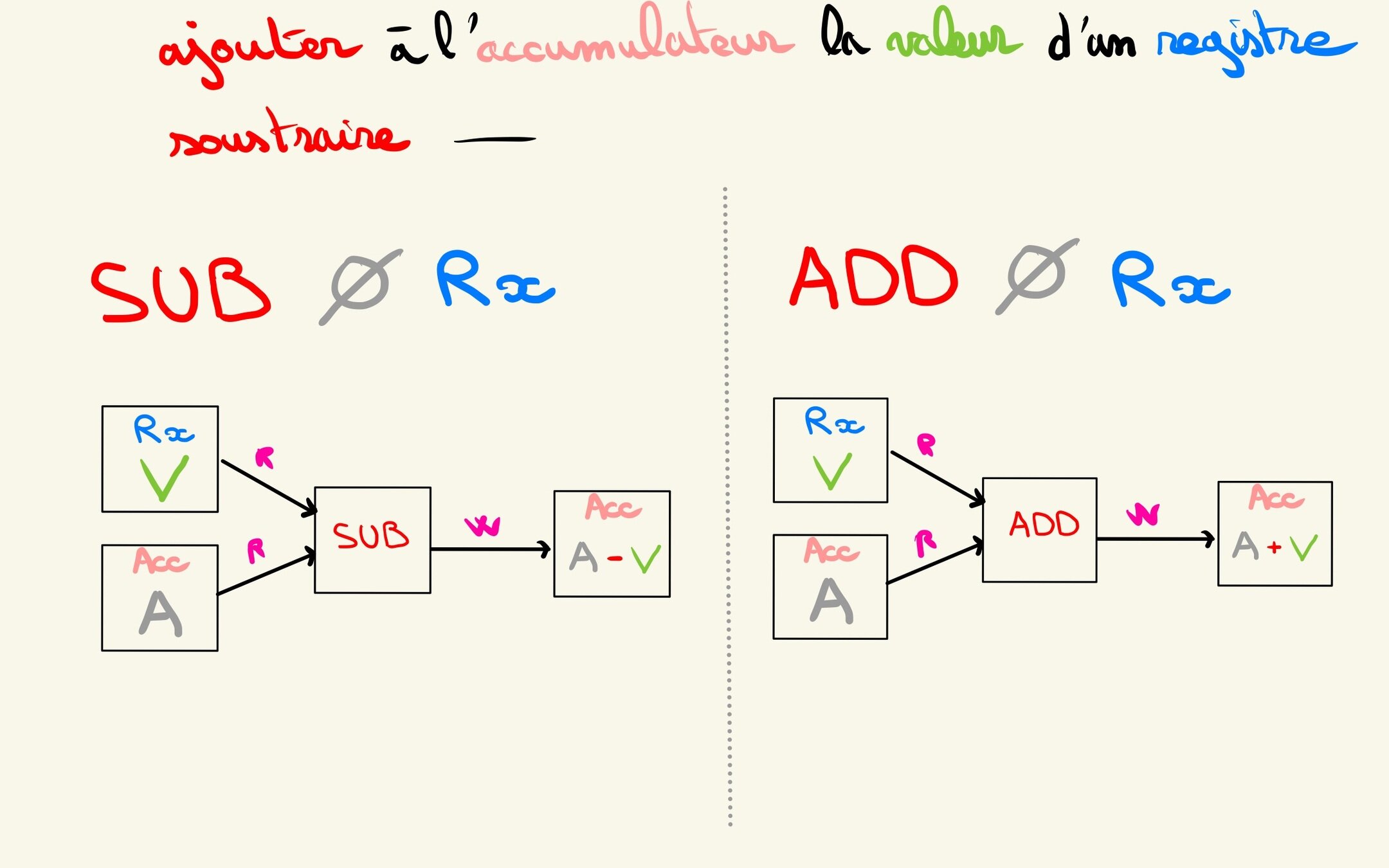

Ajouter et soustraire

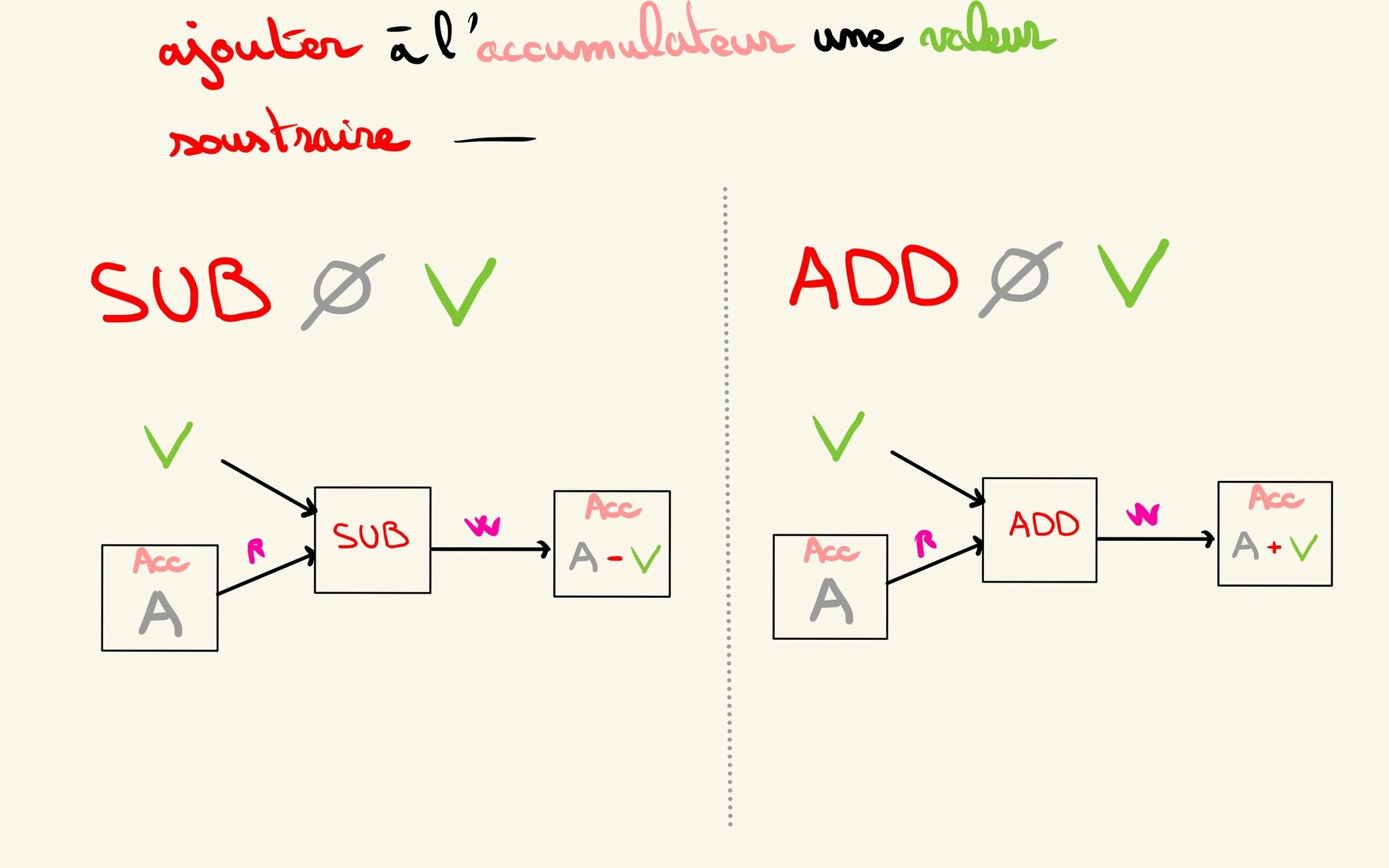

Ajouter et soustraire une valeur directe

Stocker de la donnée

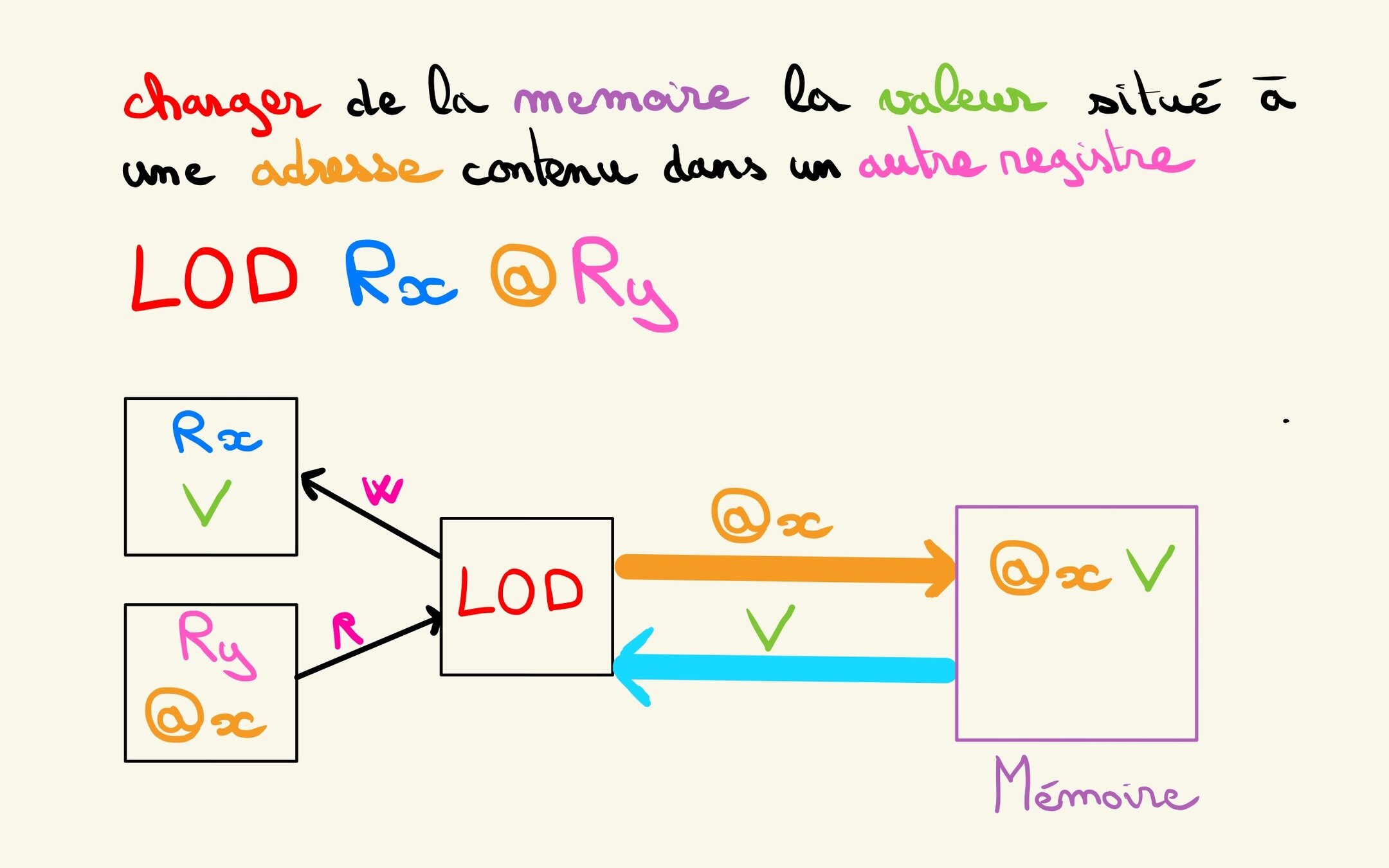

Charger de la donnée

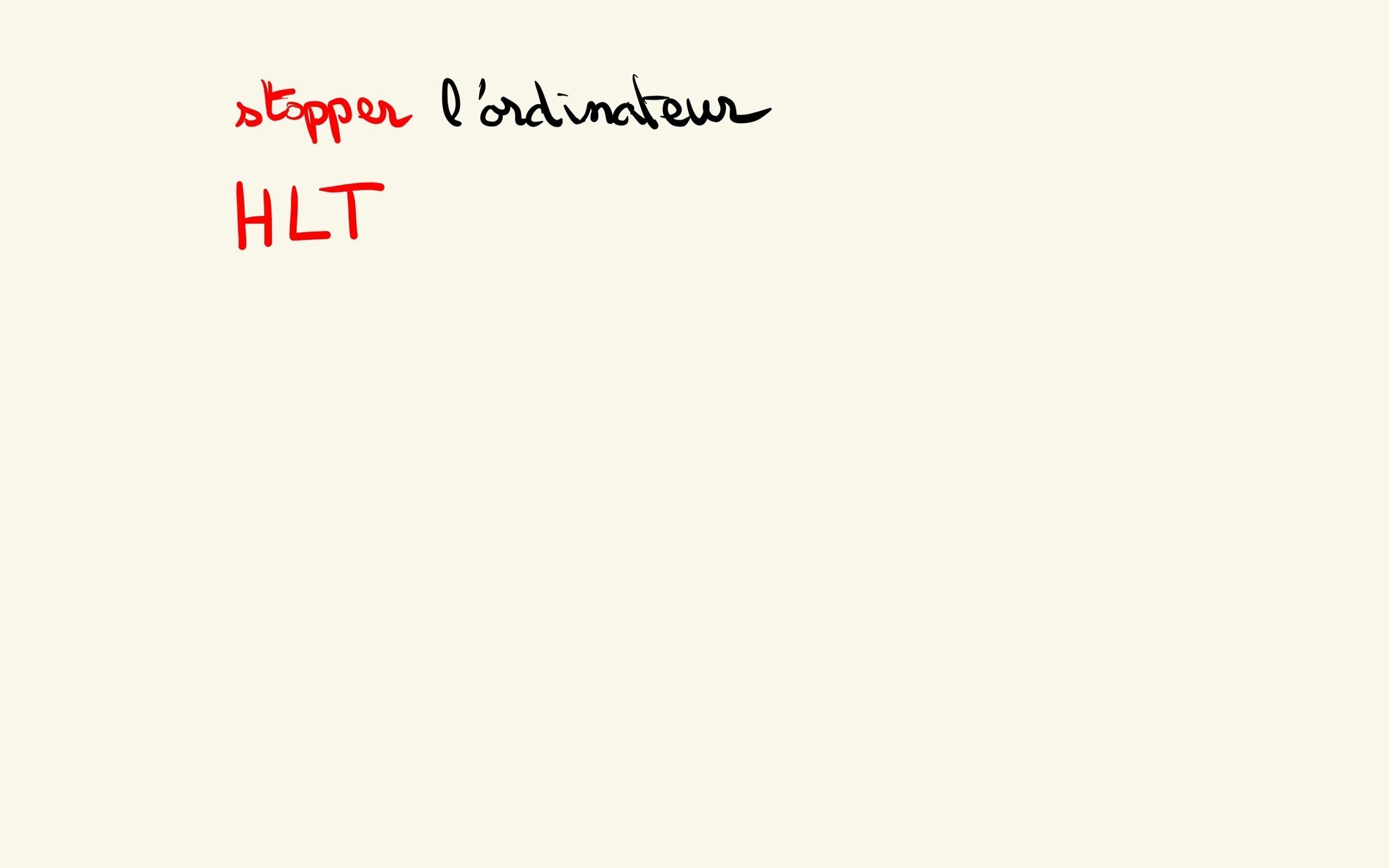

Arrêter les machines

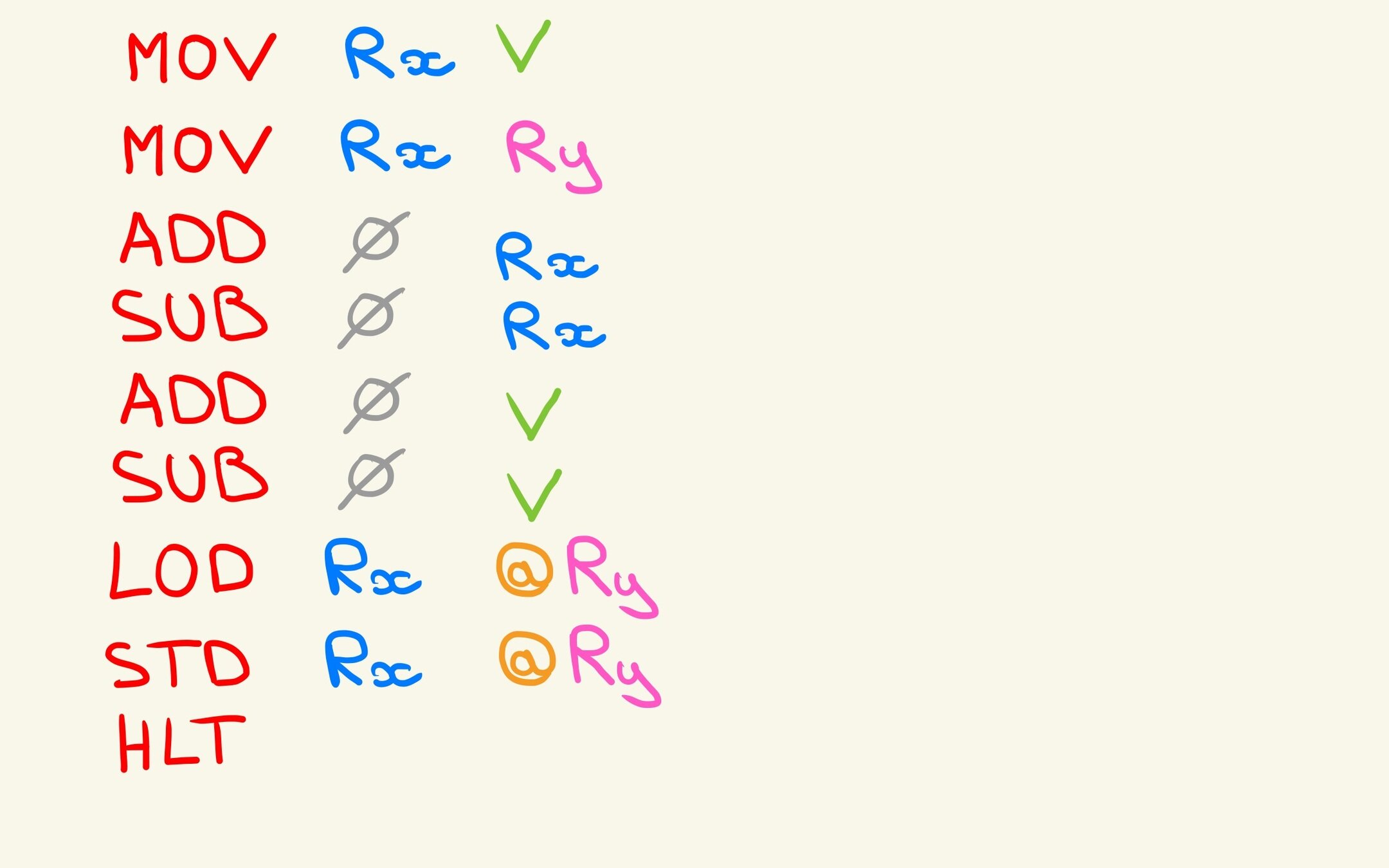

Notre jeu d'instructions

Représentation des OpCodes

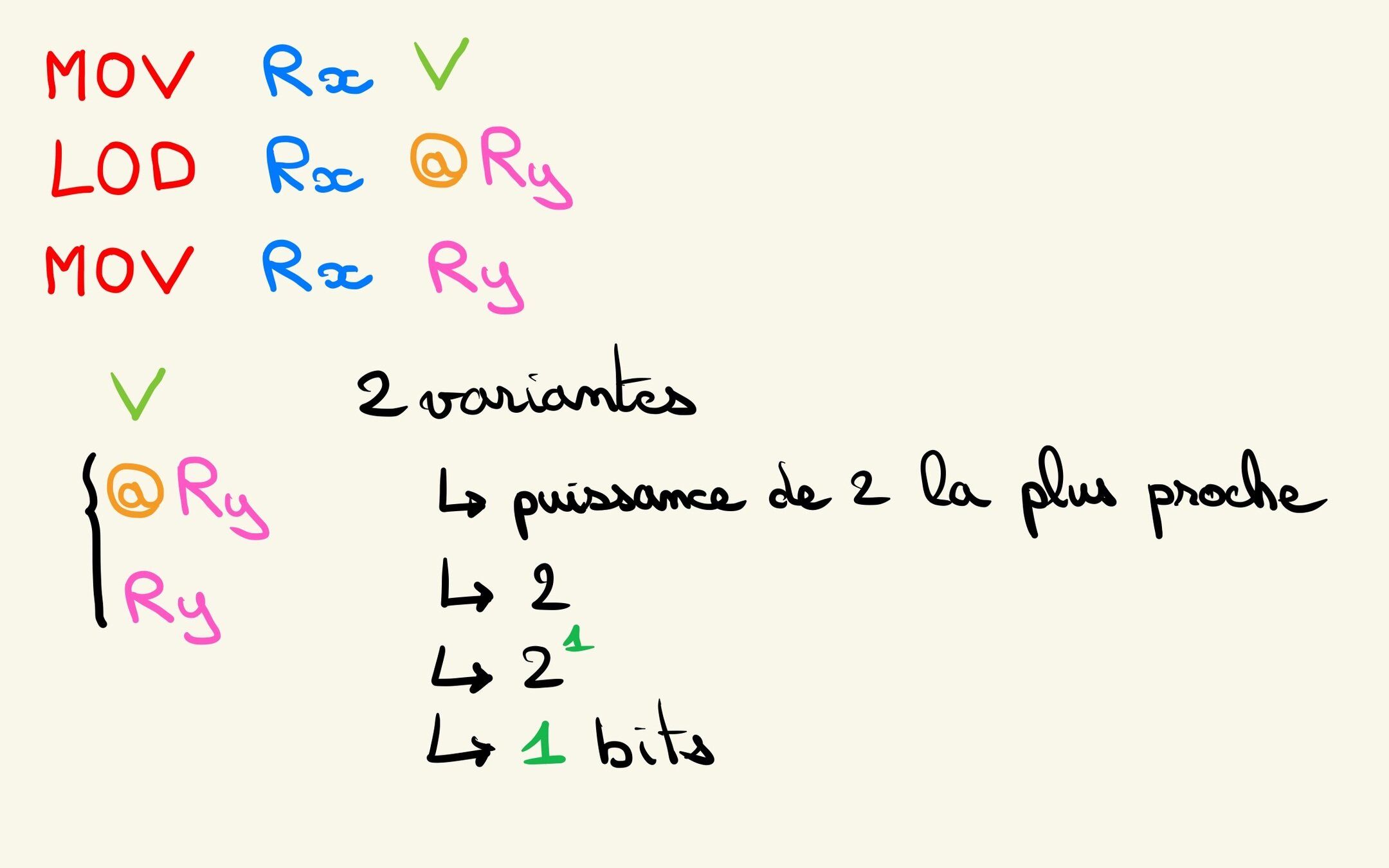

Représentation des variantes de valeurs

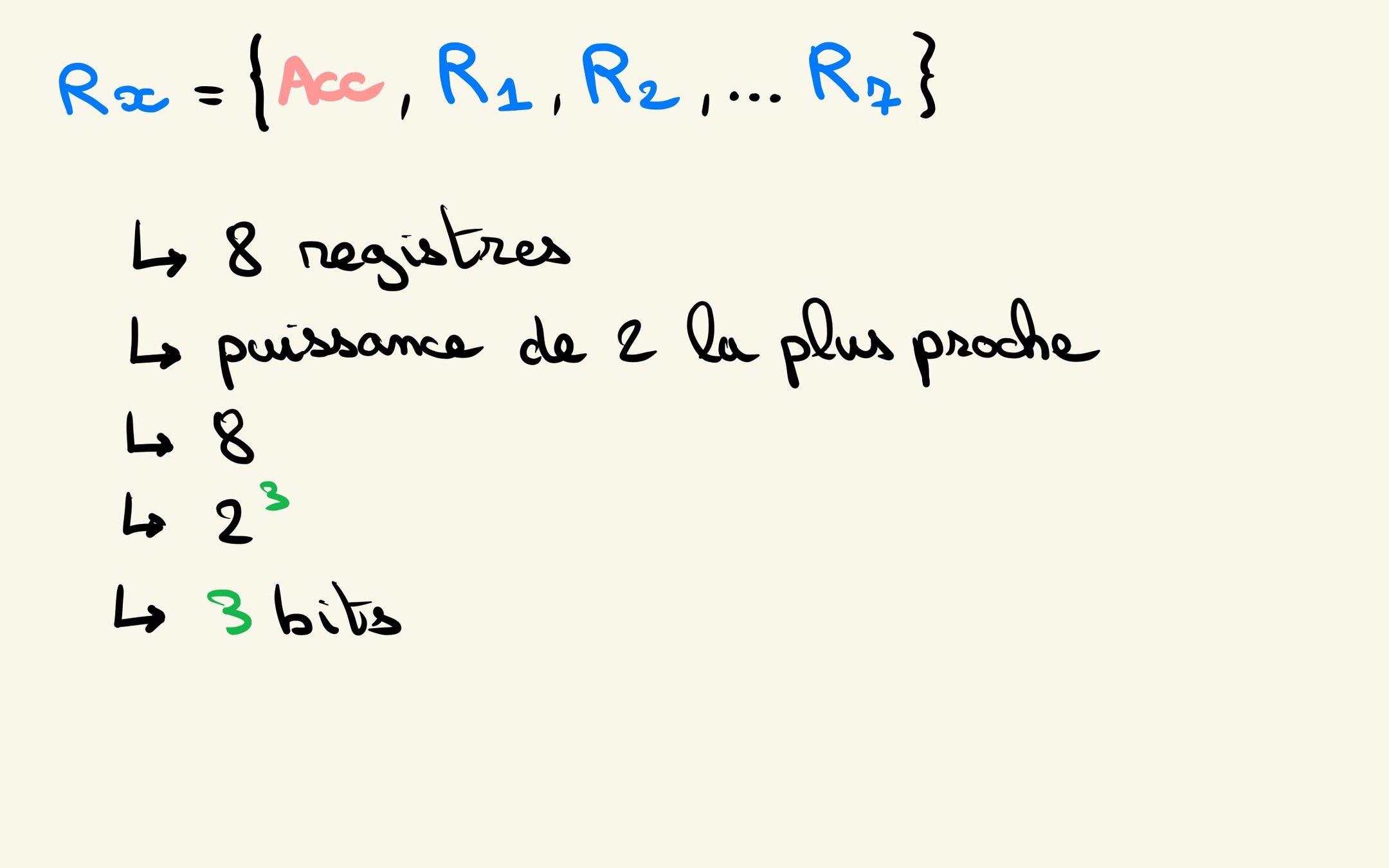

Représentation des Registres

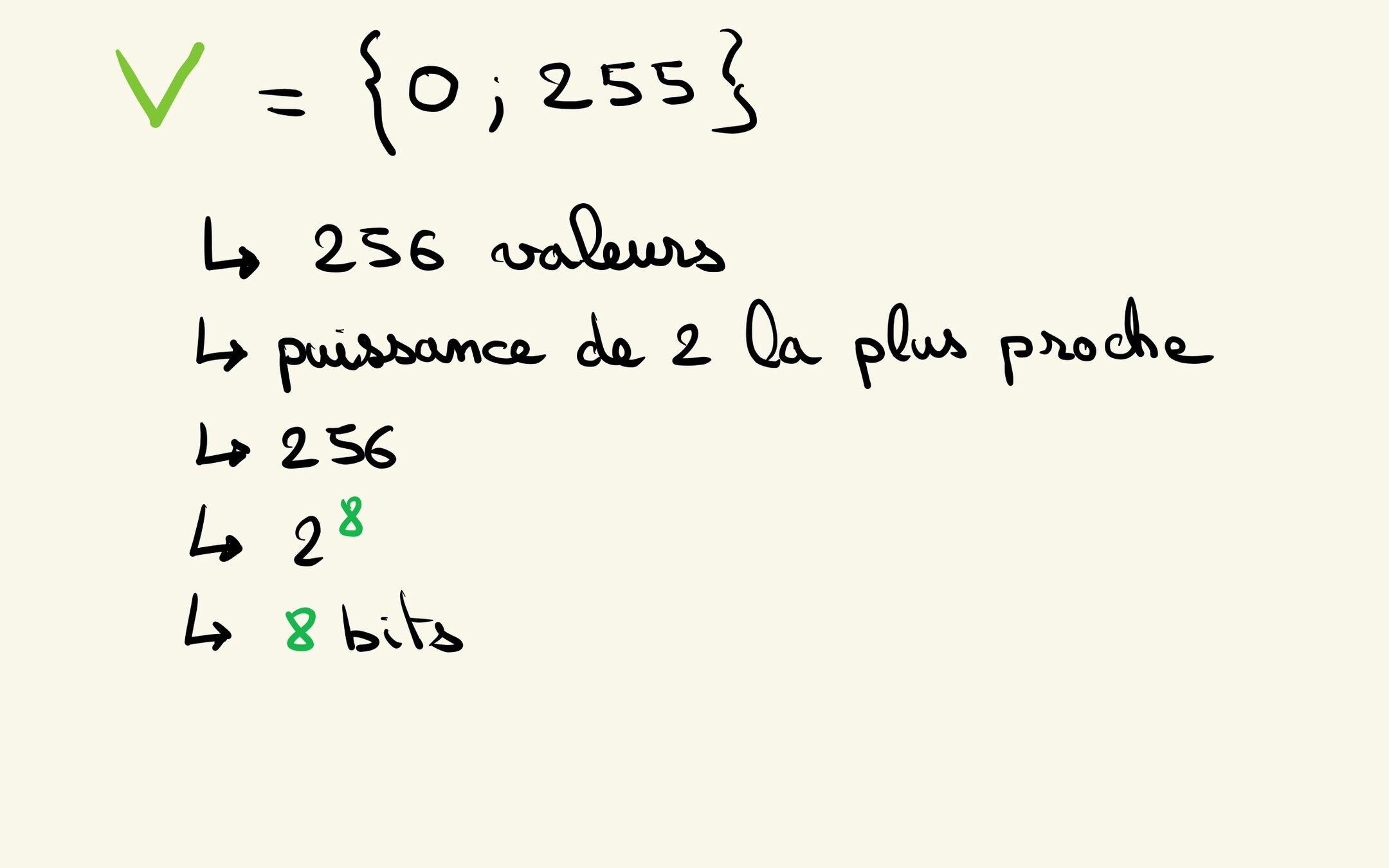

Représentation de la valeur

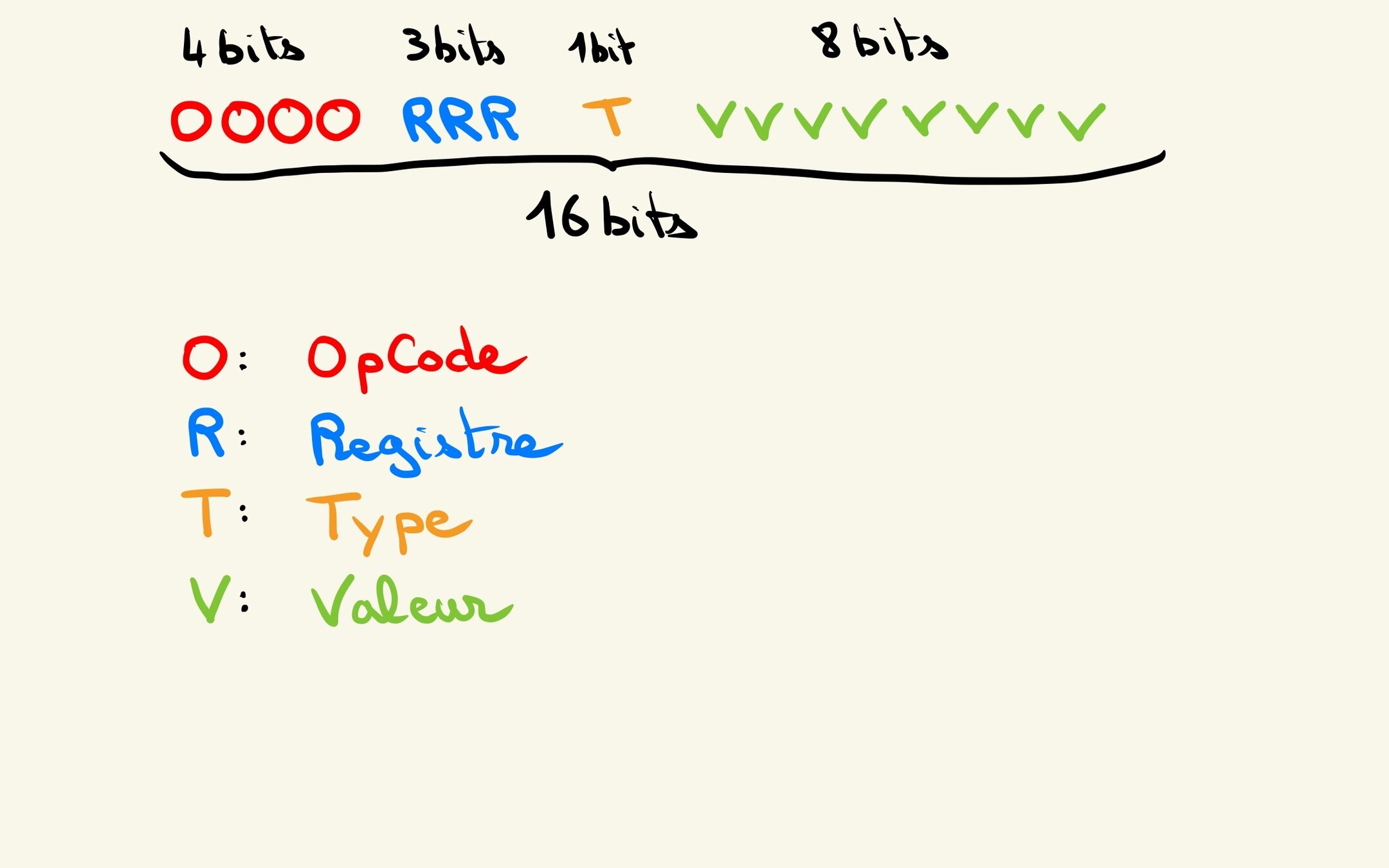

Représentation binaire d'une instruction

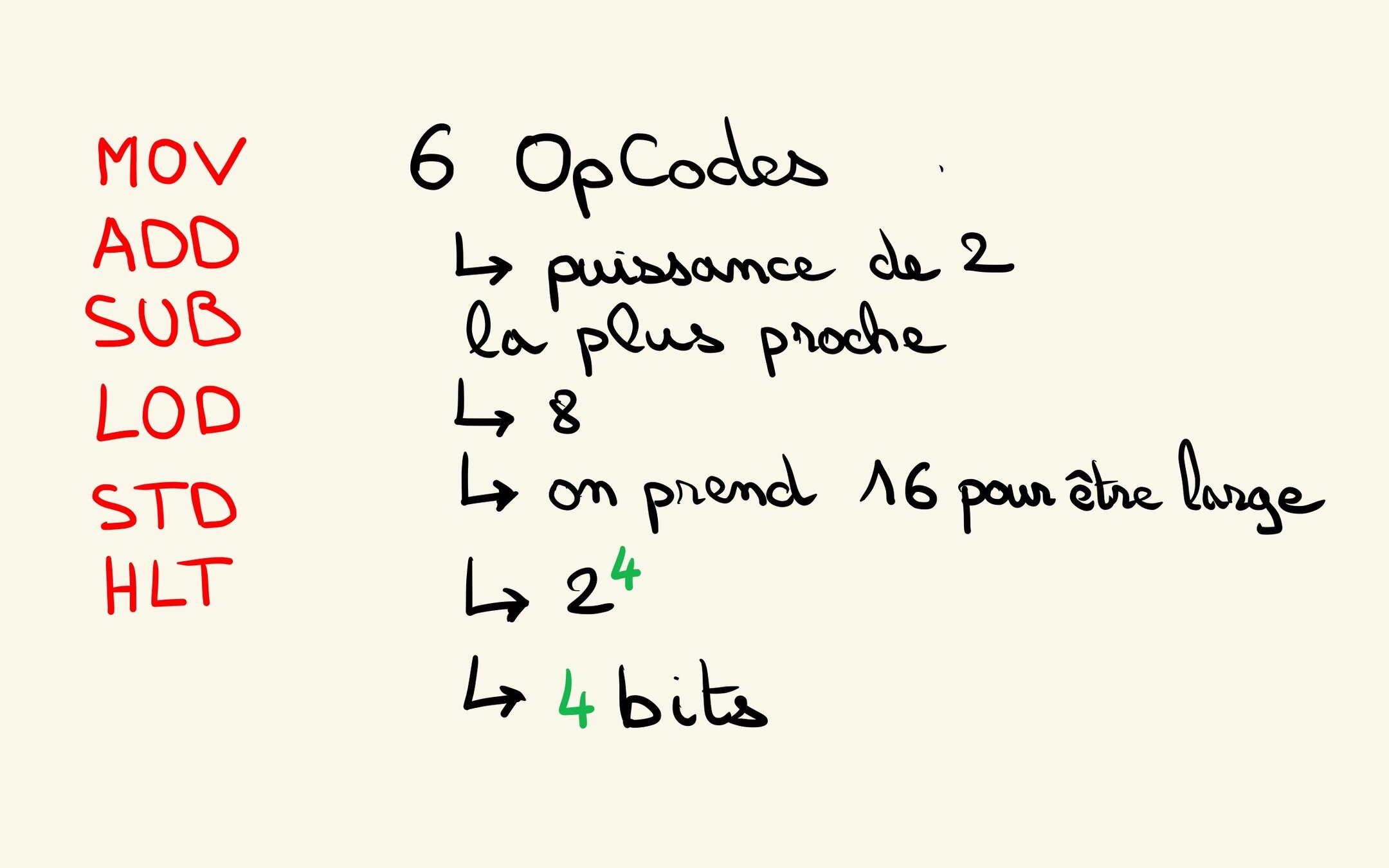

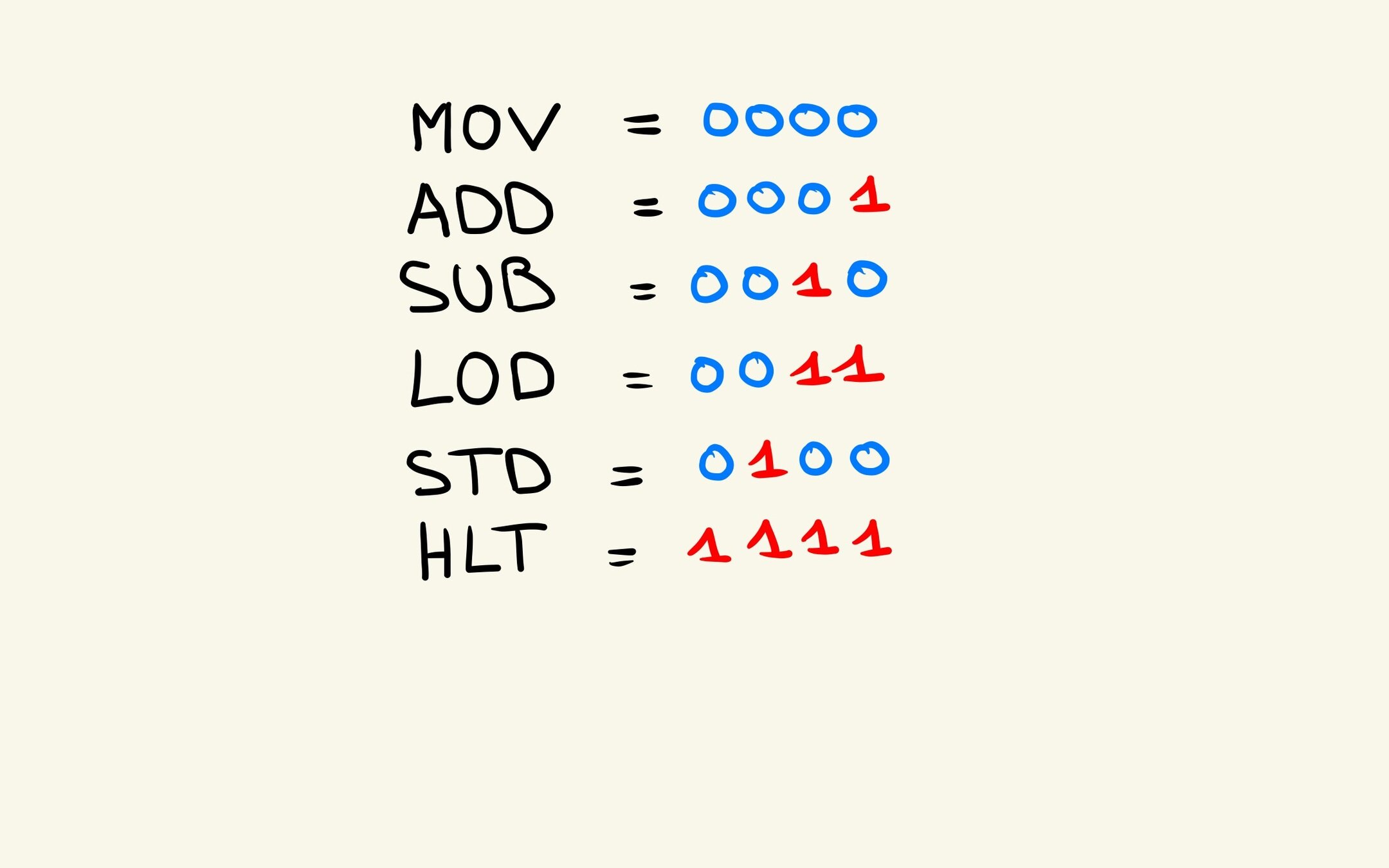

Représentation binaire de l'OpCode

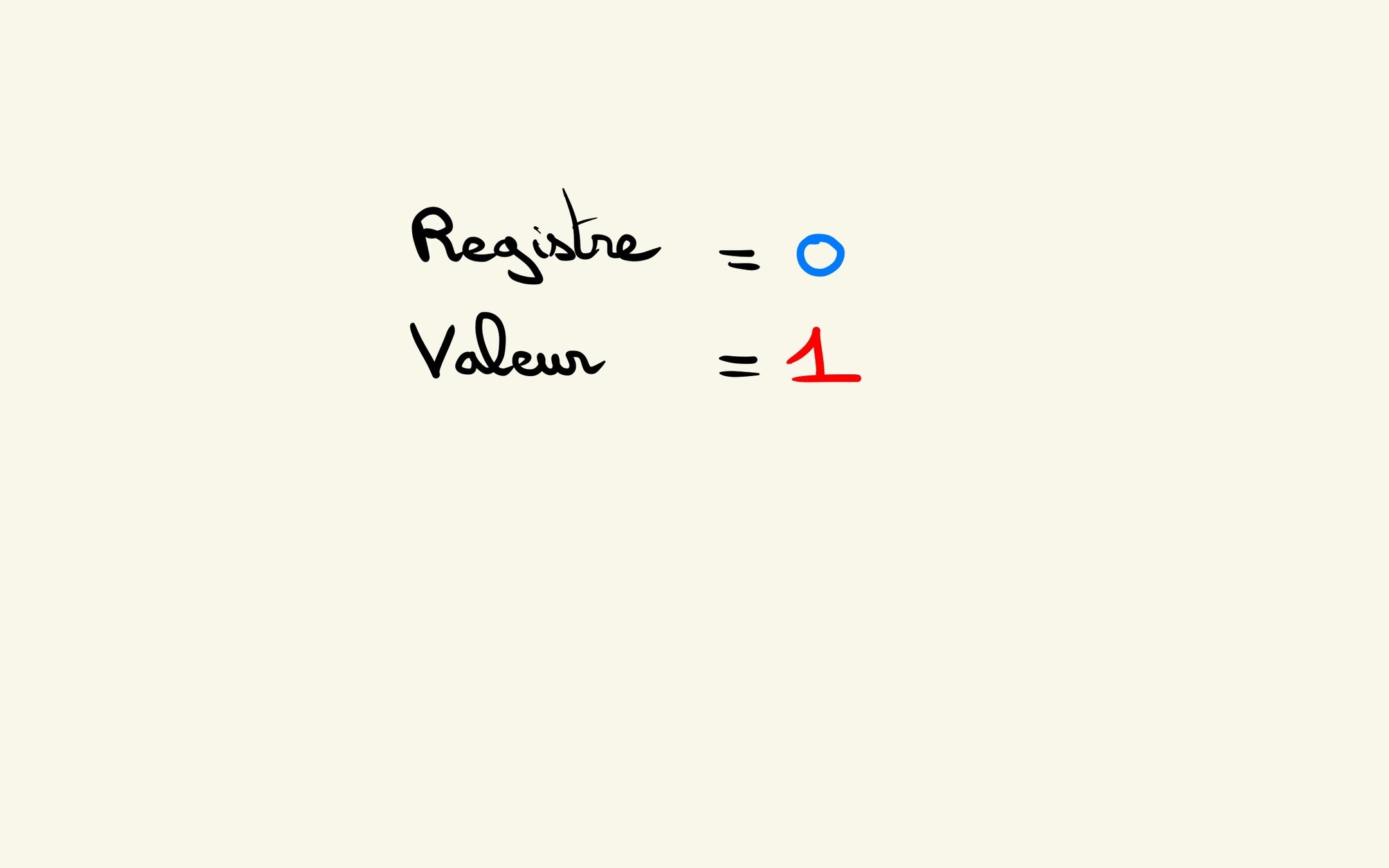

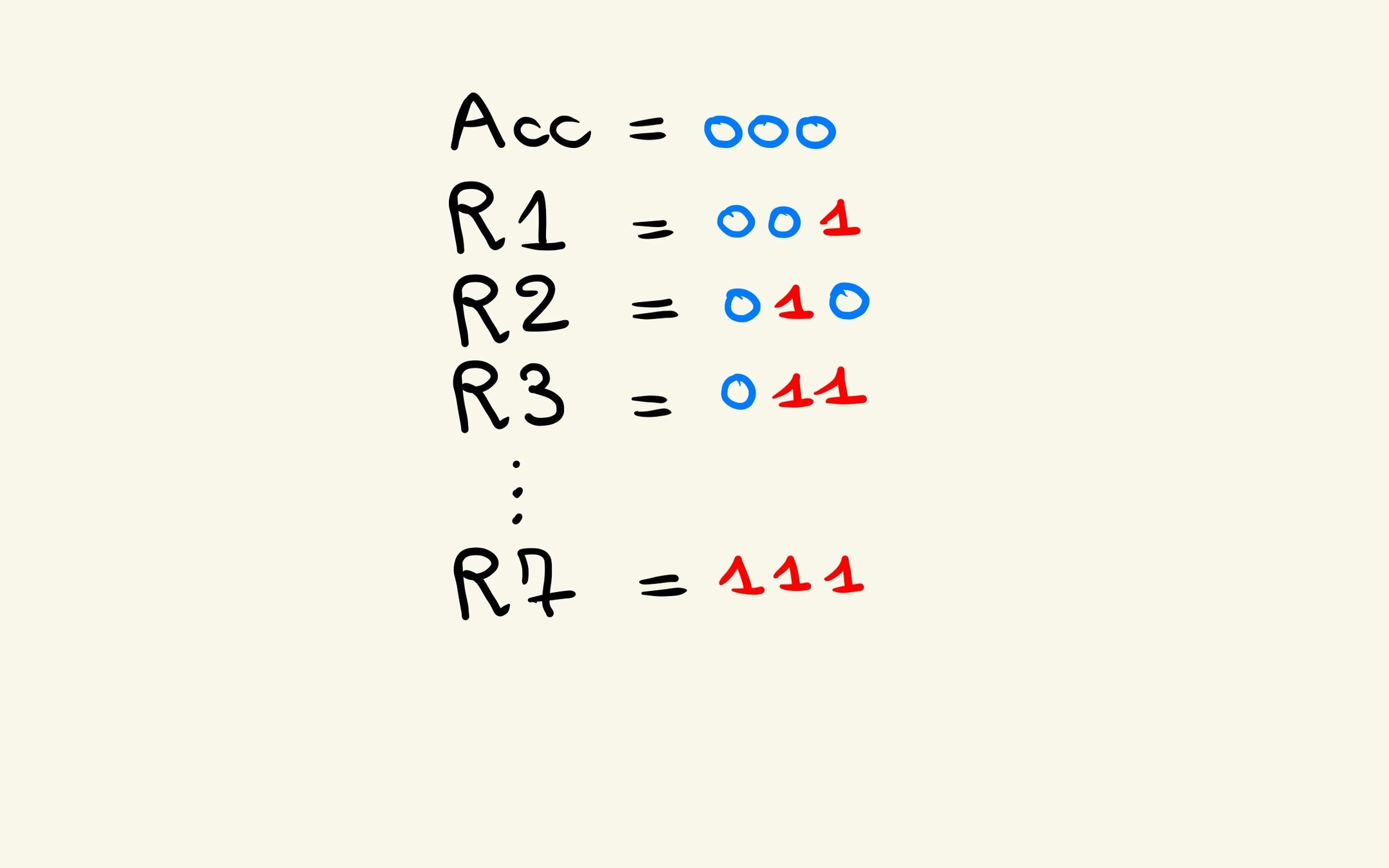

Représentation binaire du registre

Représentaion binaire du type de valeur

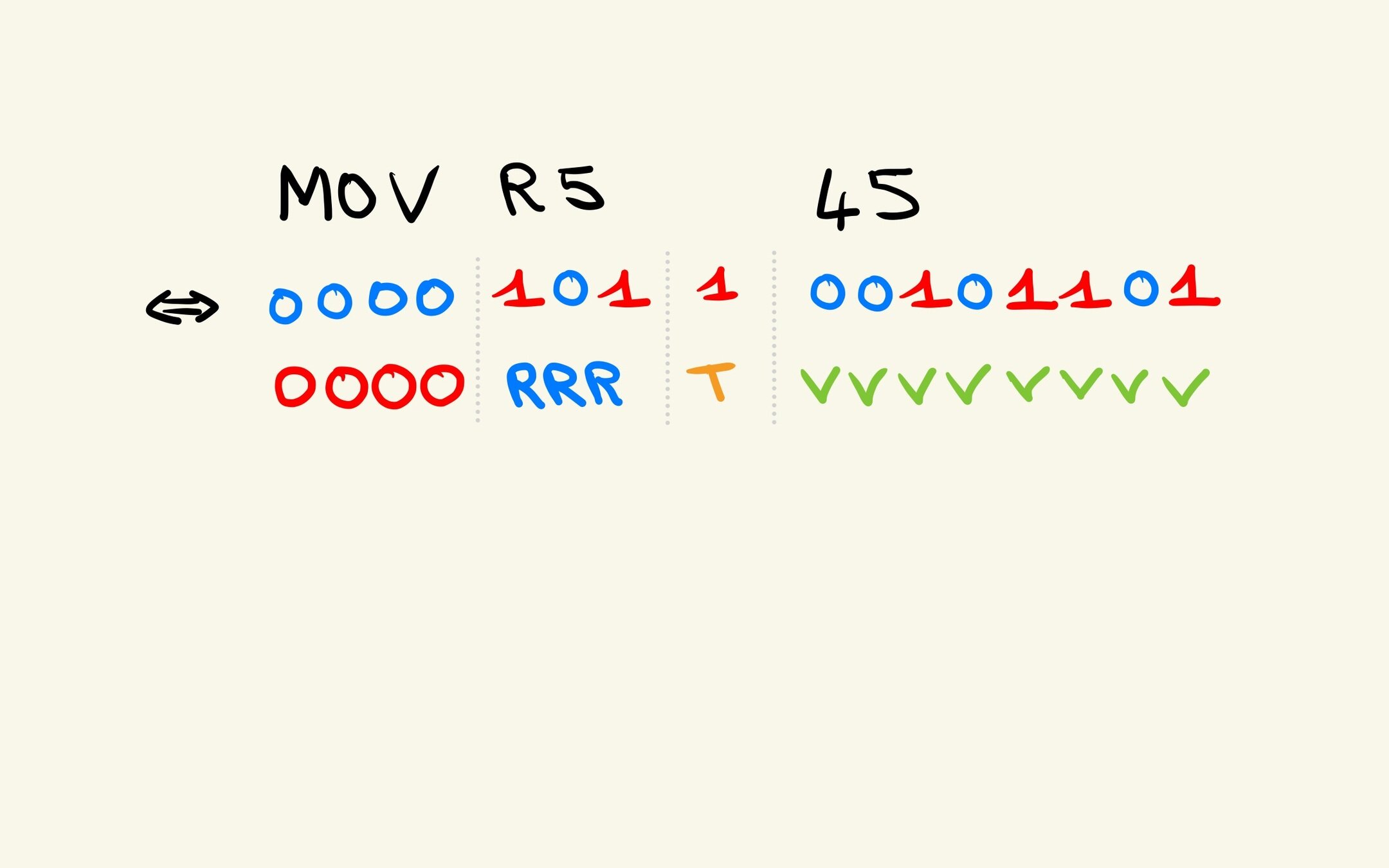

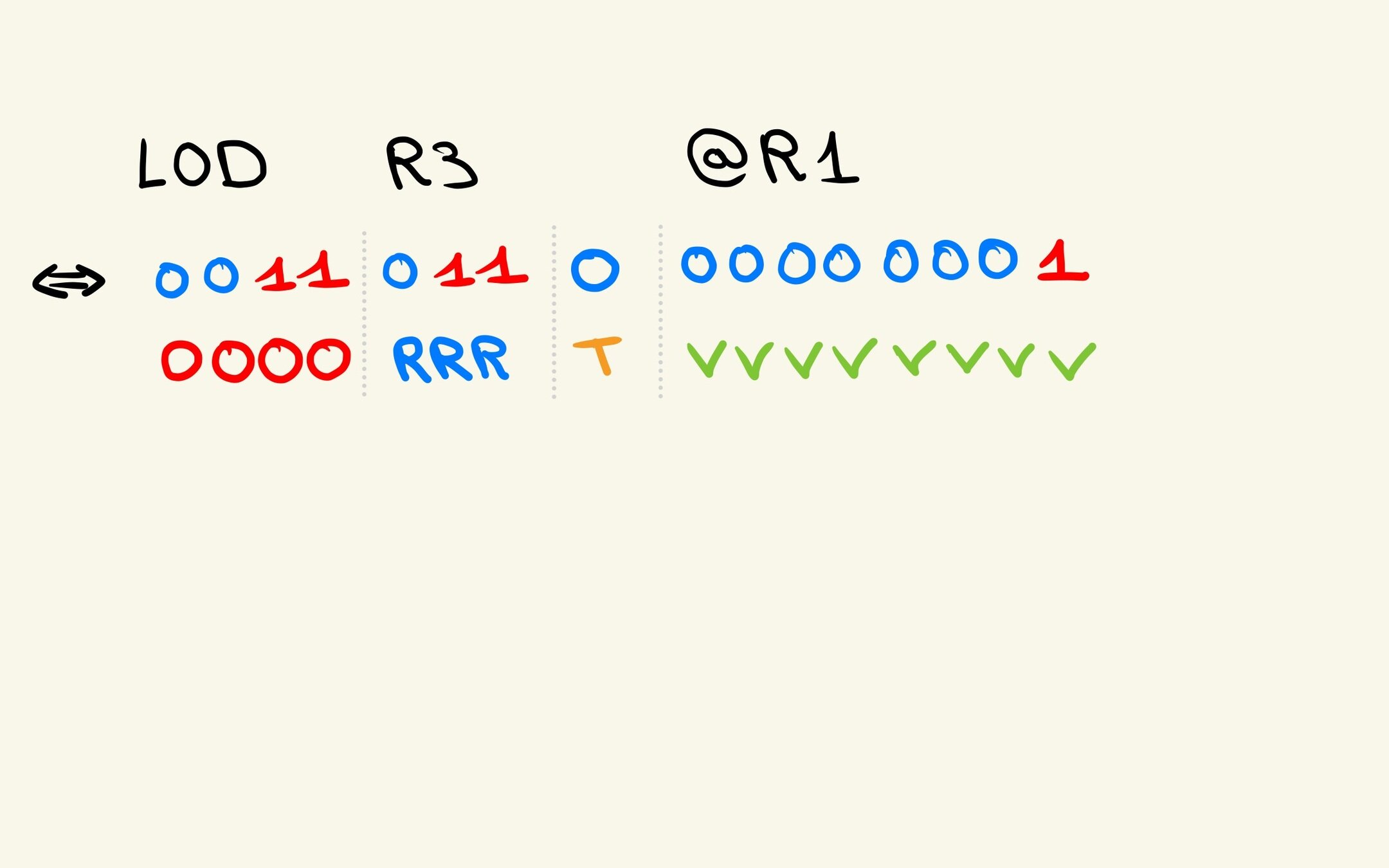

Un exemple

Un autre exemple

Flash ⚡

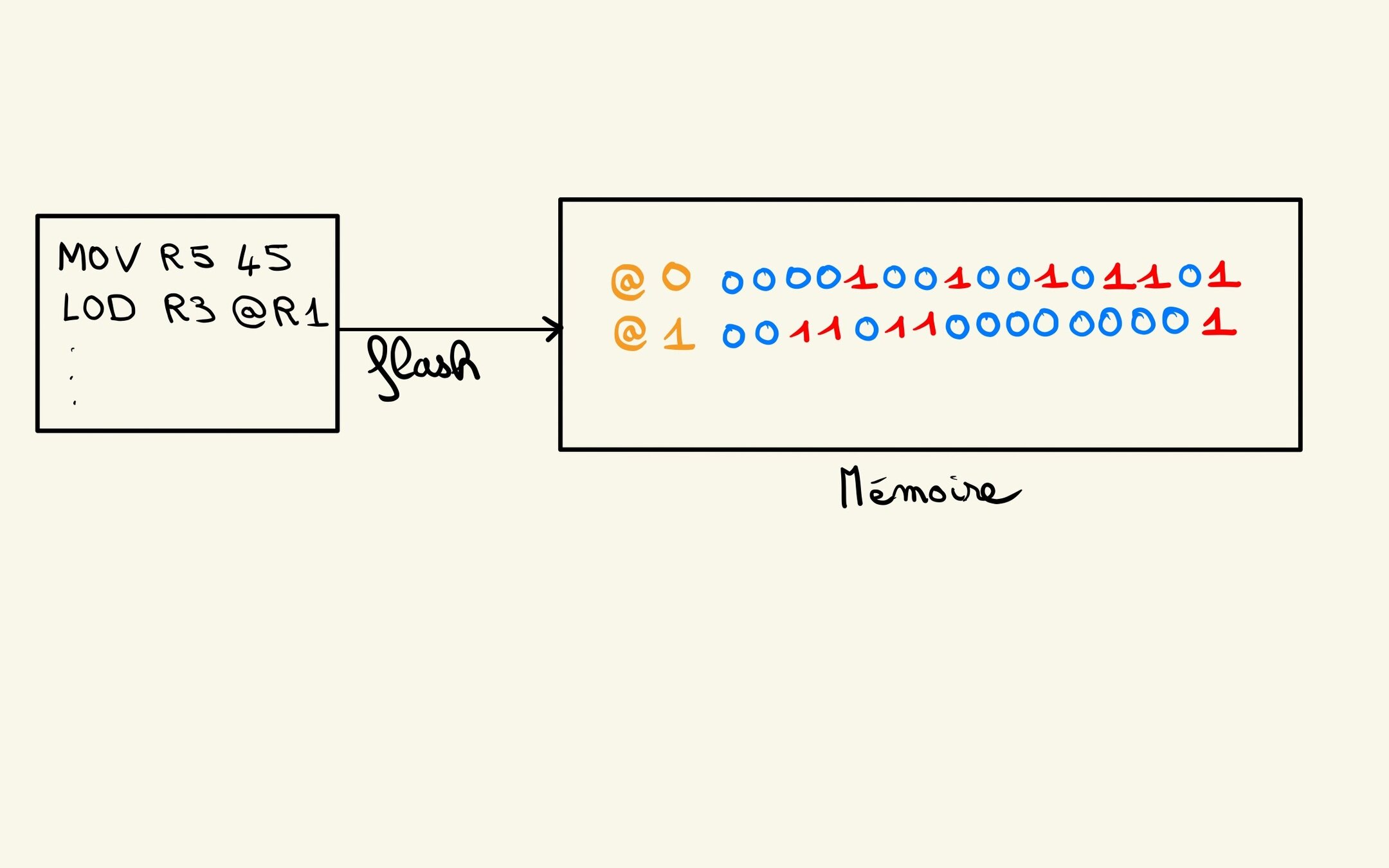

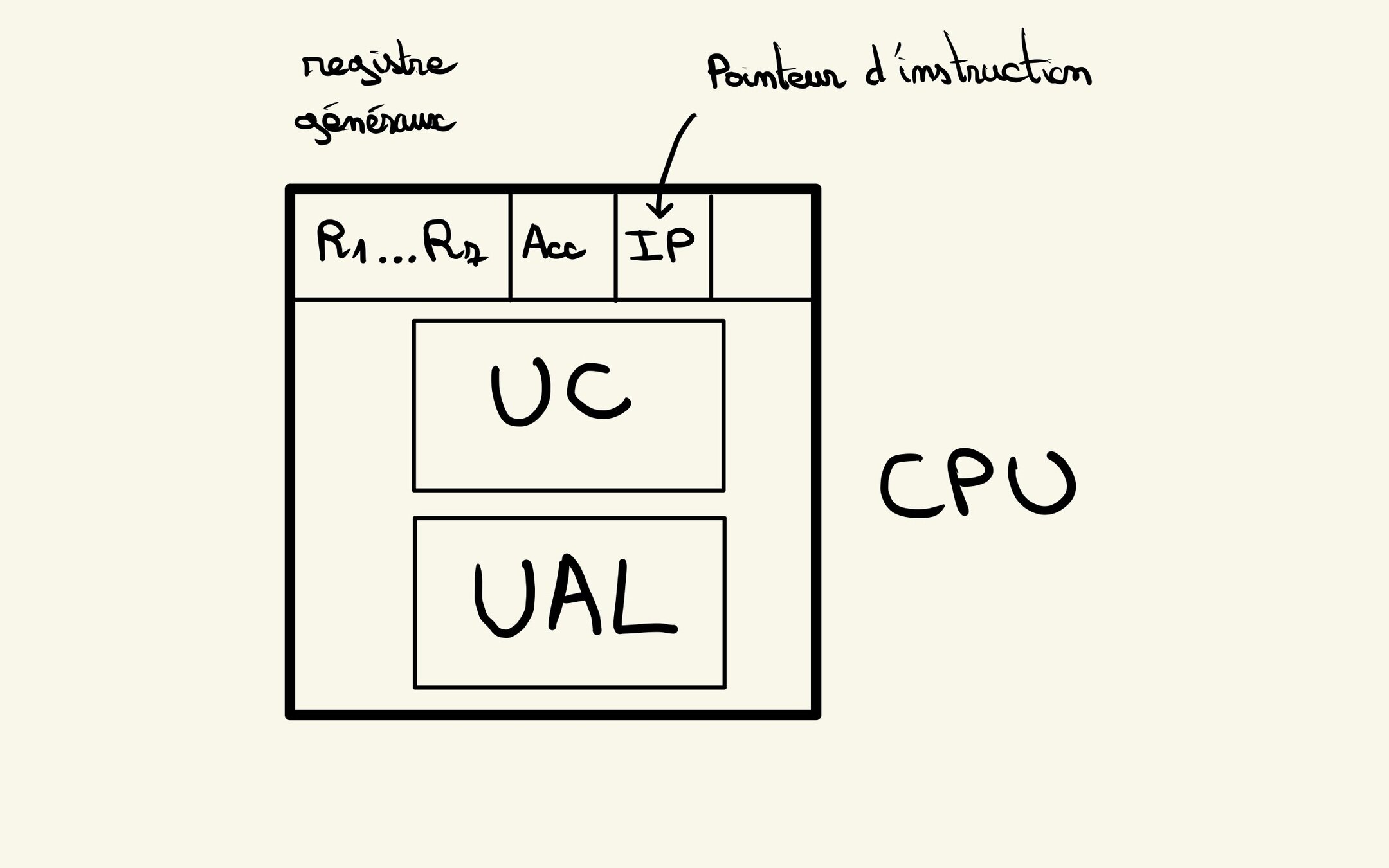

Un nouveau venu: le pointeur d'instruction

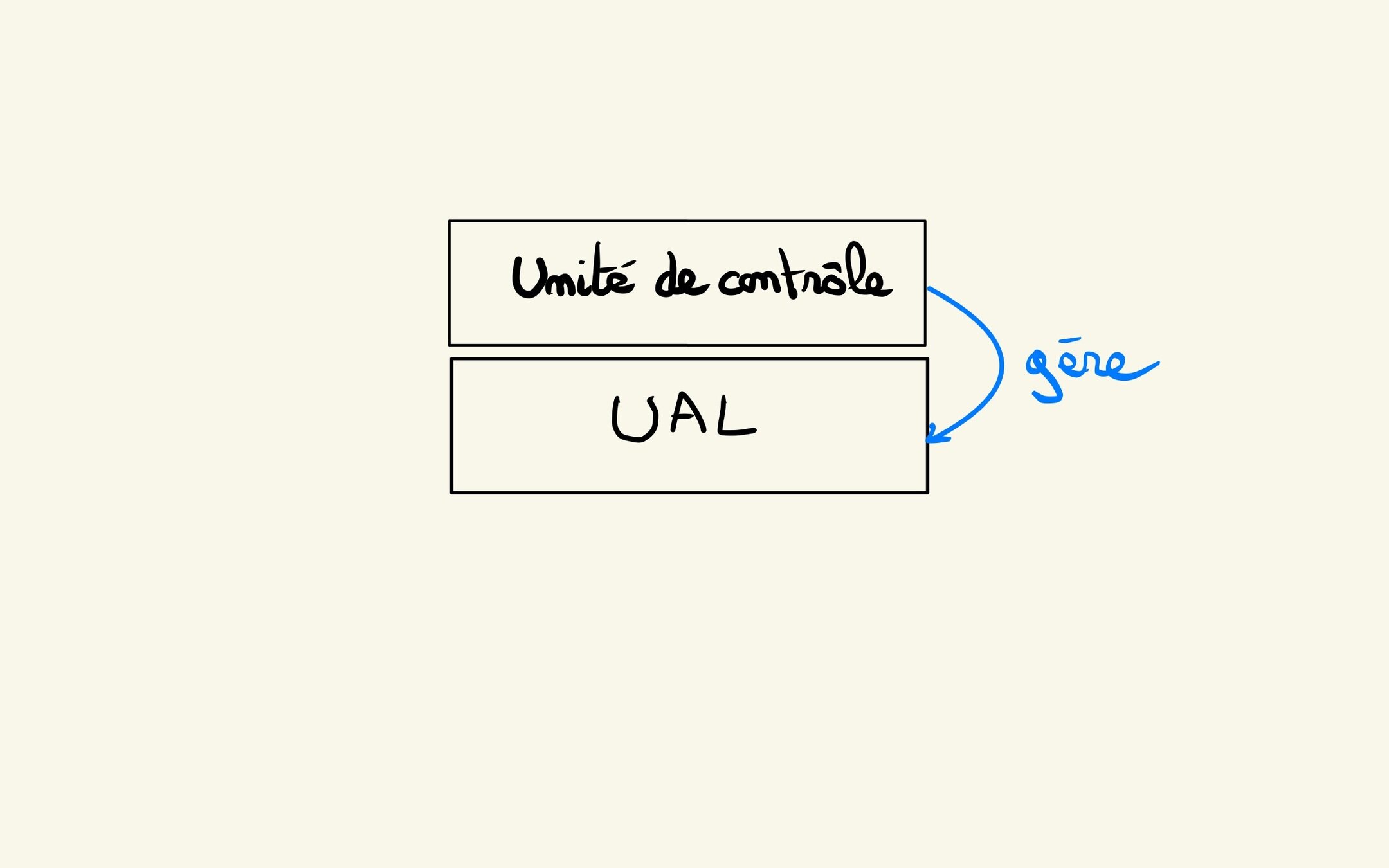

Rappel : lien UAL et UC

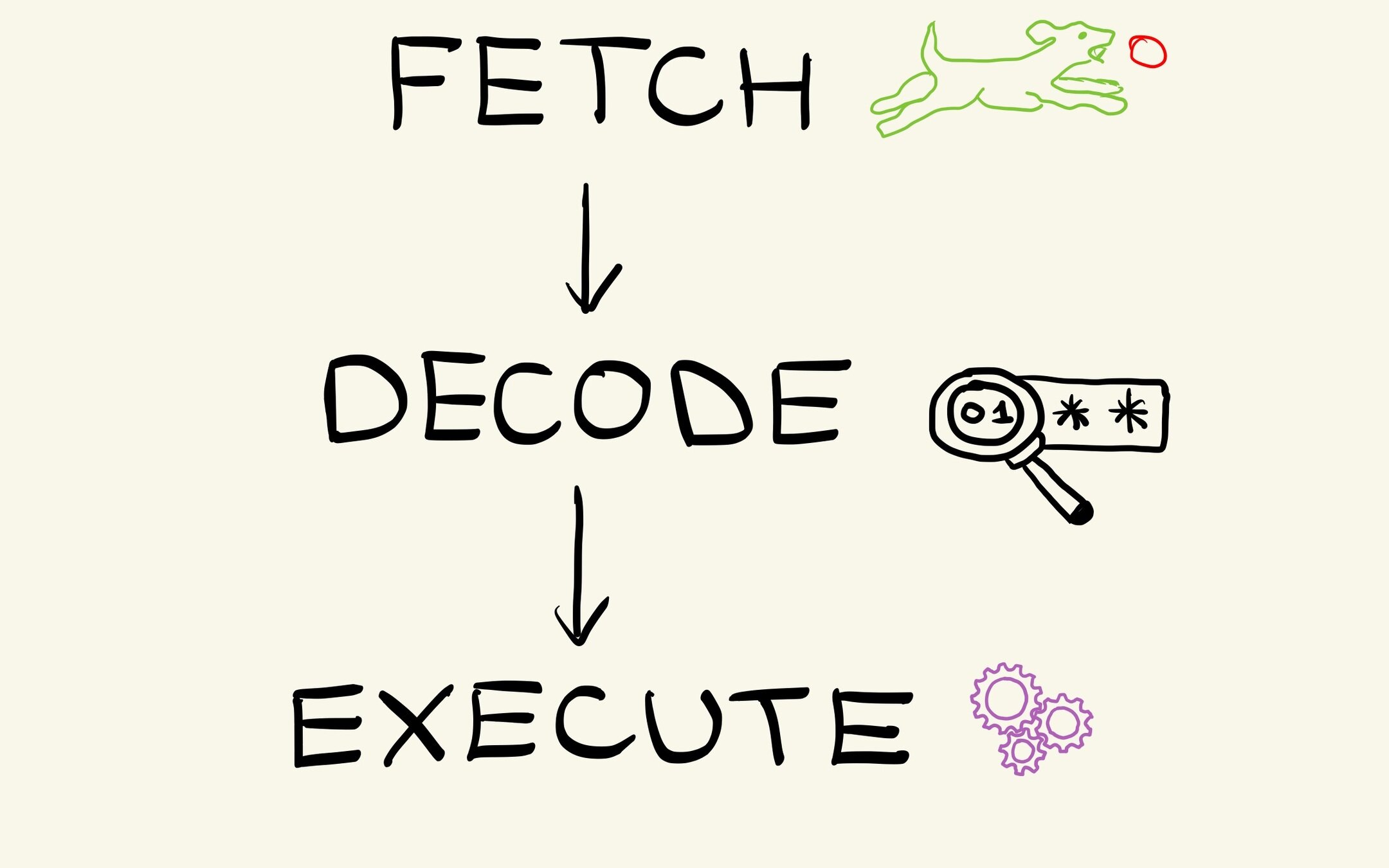

Le cycle d'une instruction

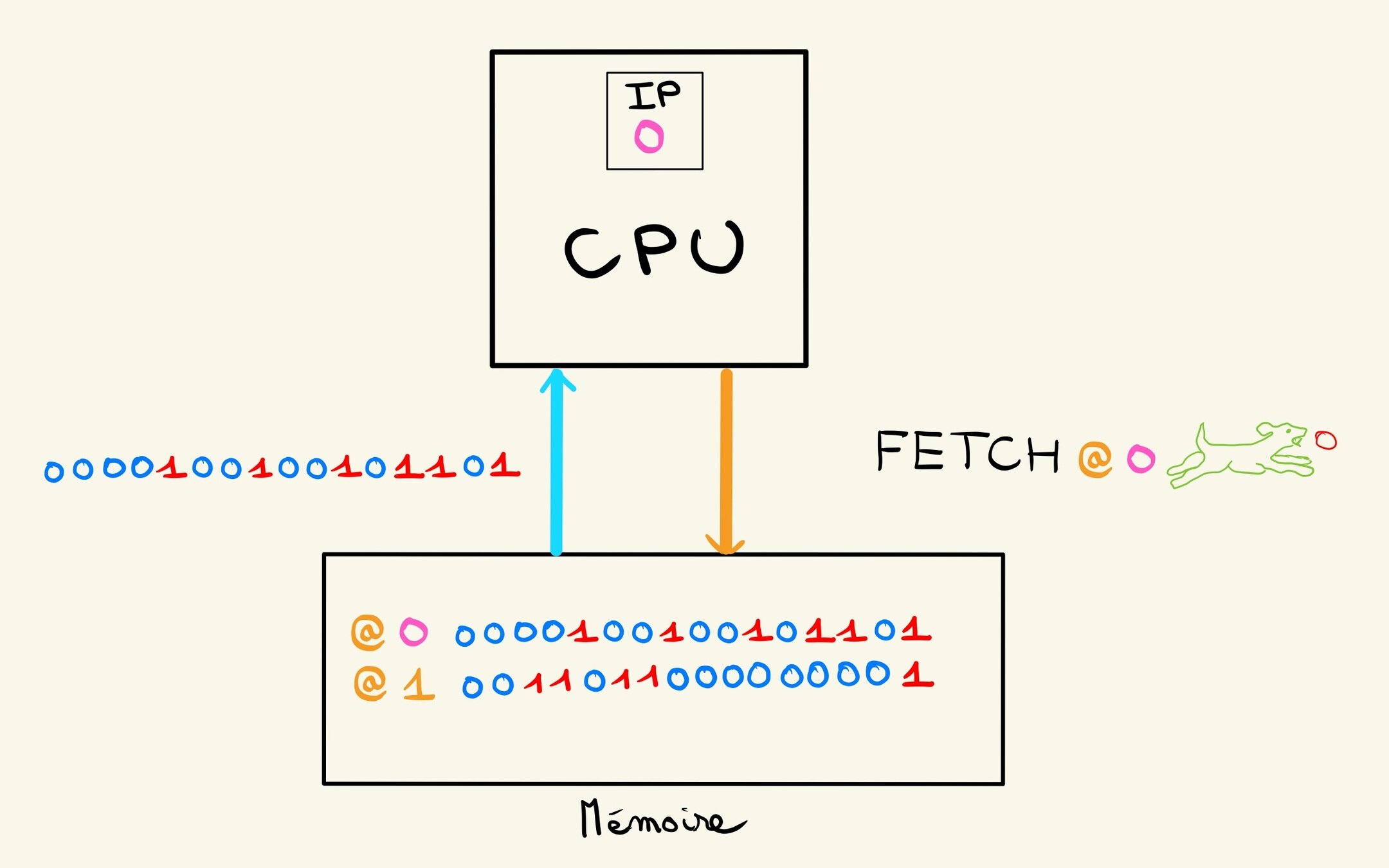

Fetch

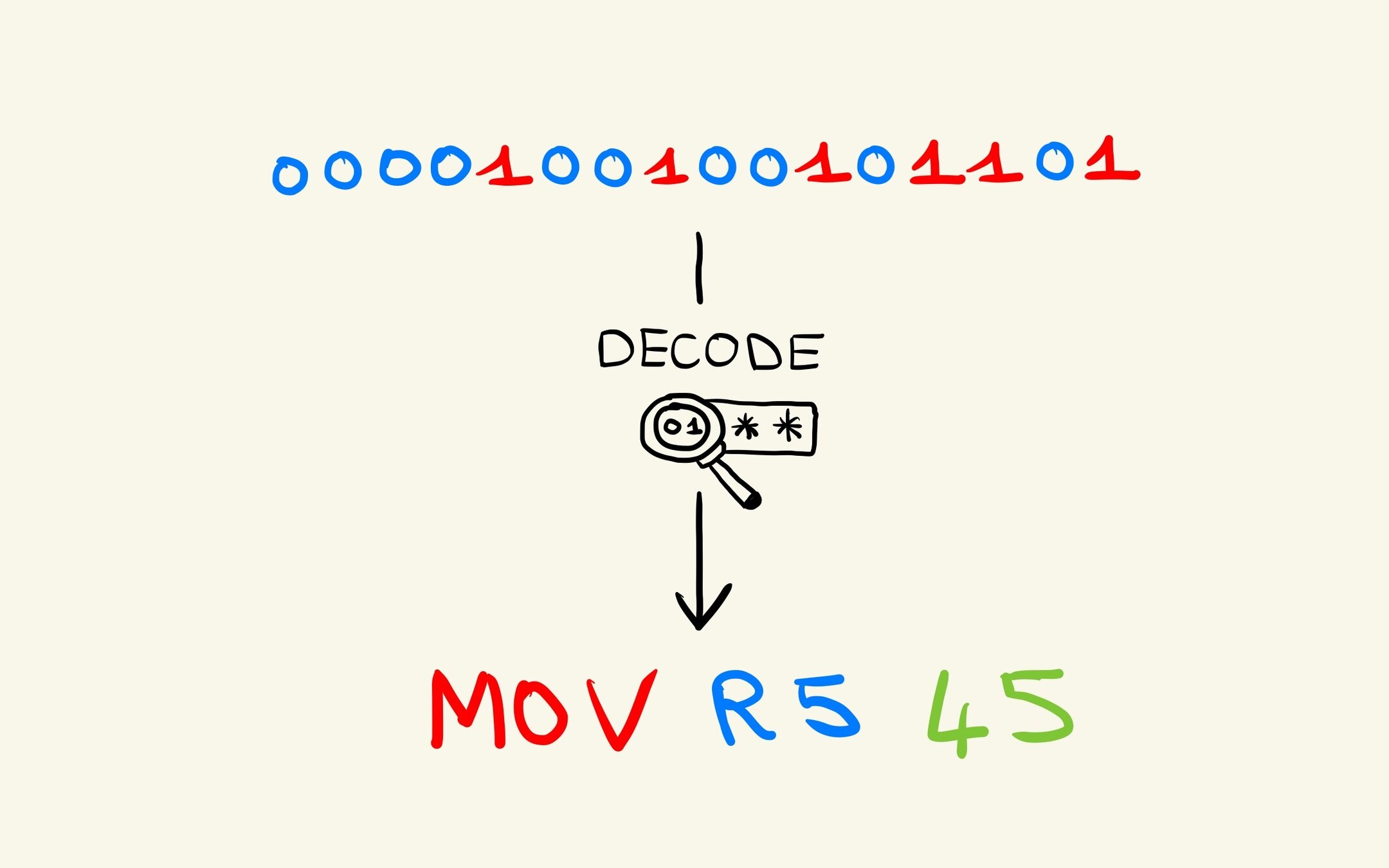

Decode

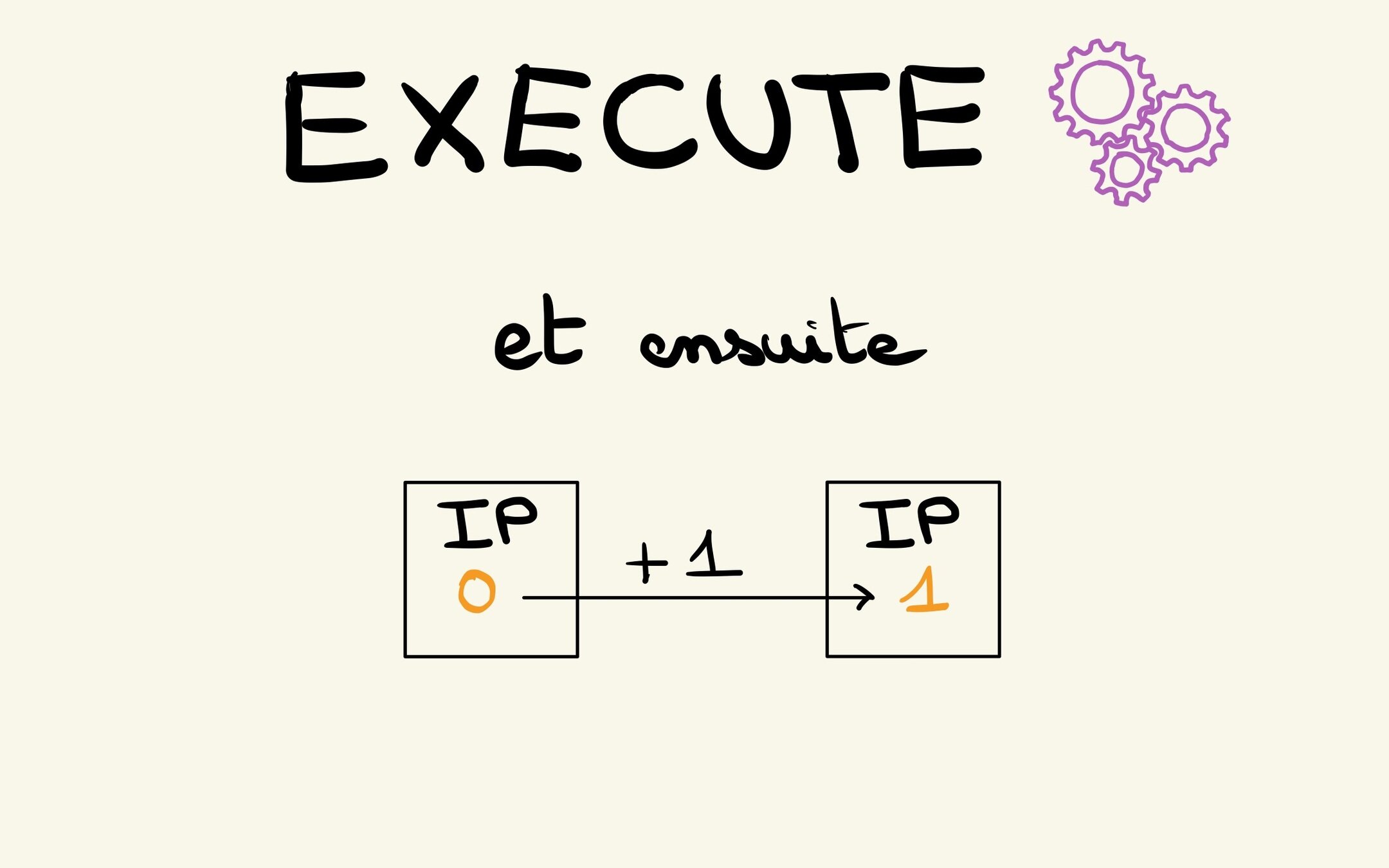

Execute

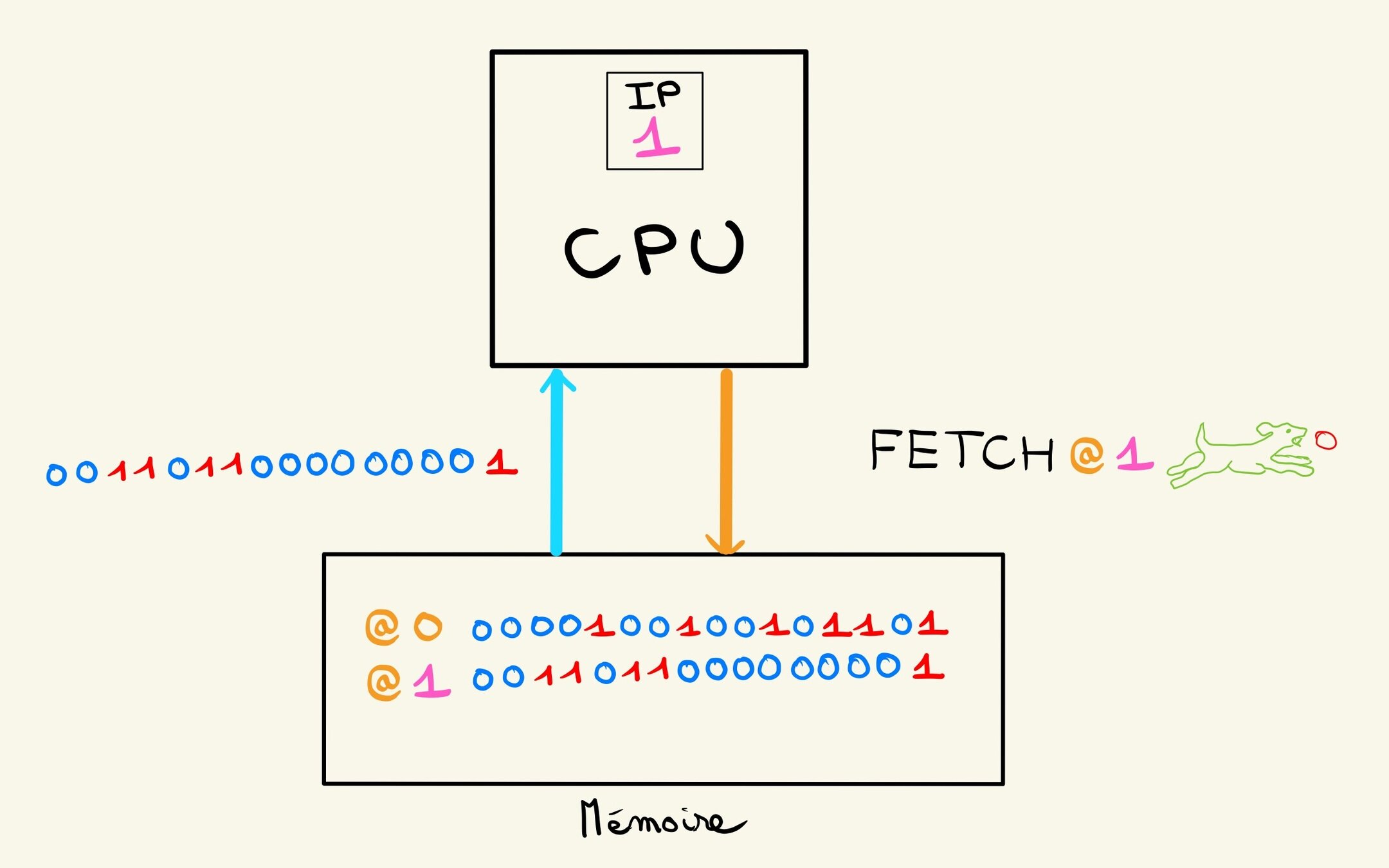

Fetch (2)

Questions ?

Pause (5min)

Pré-requis pour programmer

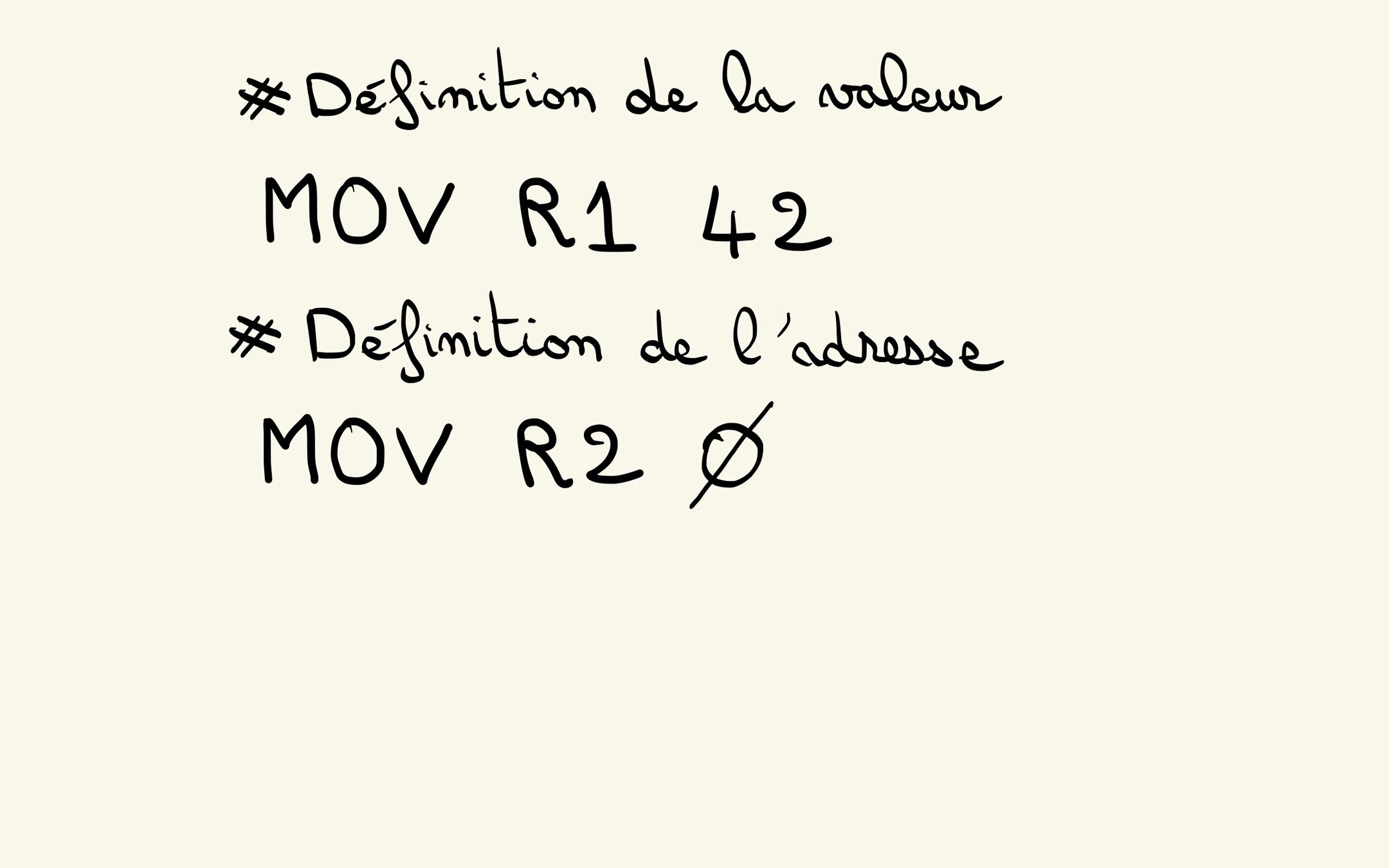

Stocker 42

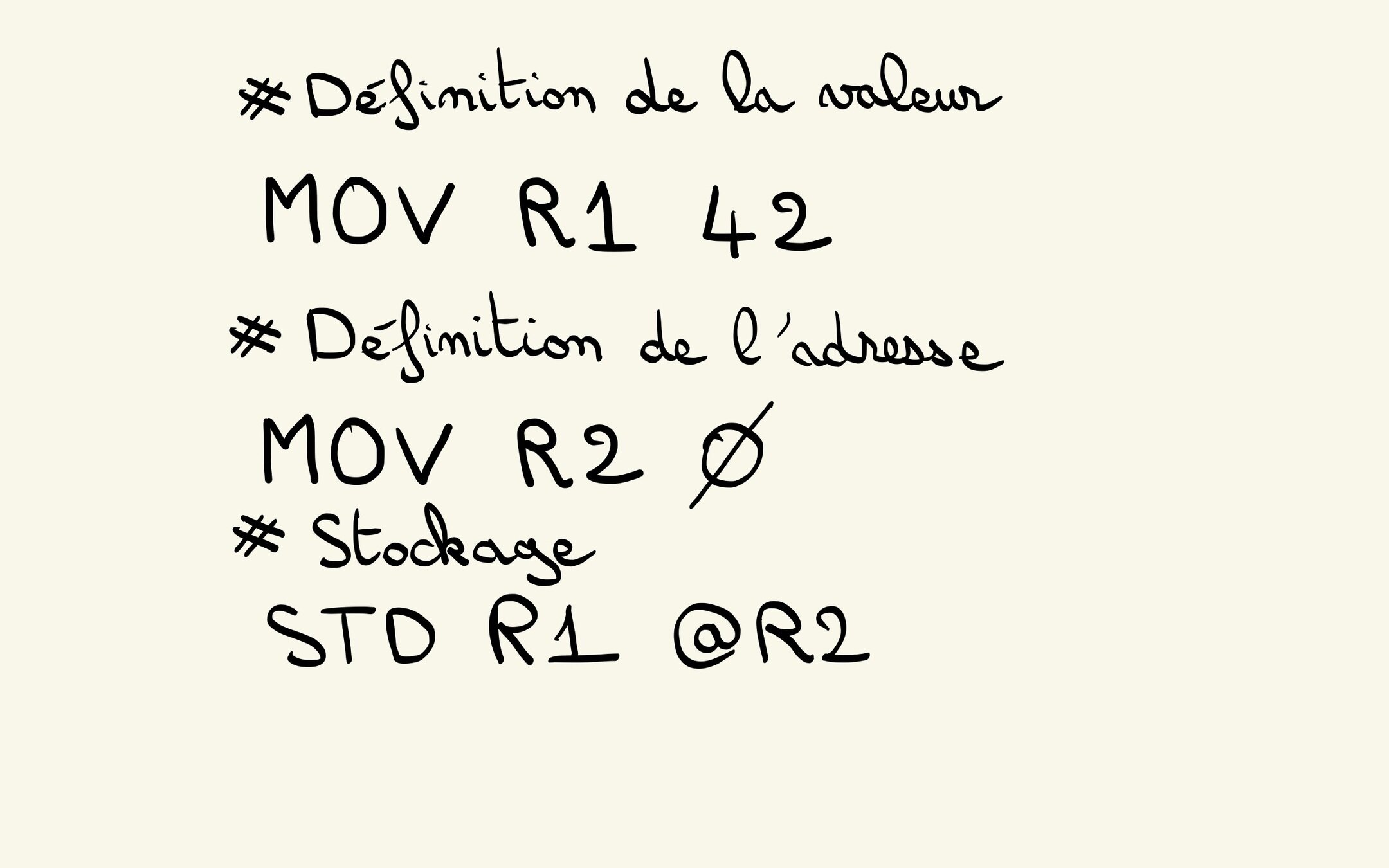

Persister 42

Persister 42 (2)

Mais où persister la donnée ?

Architecture Harvard

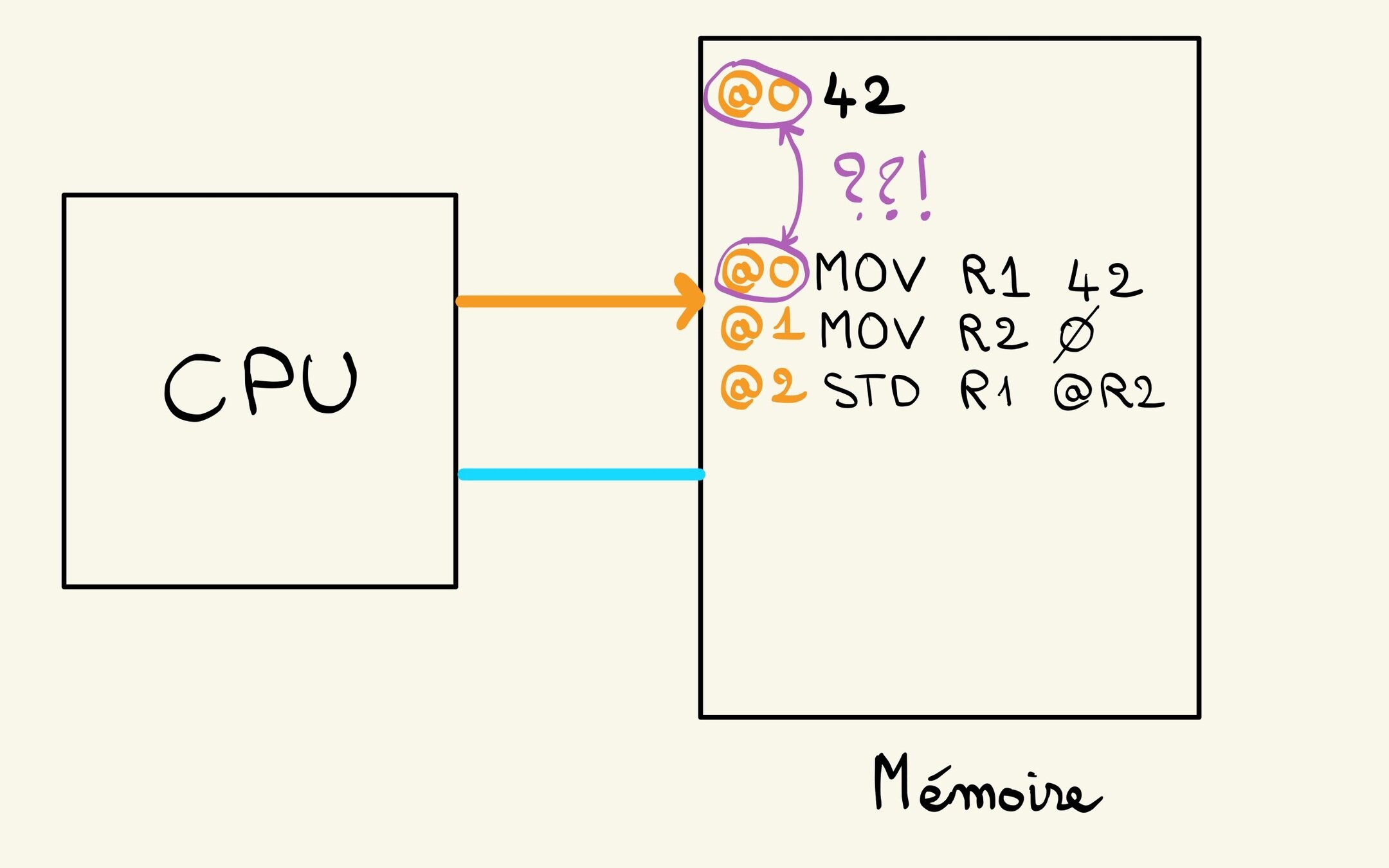

Architecture Von Neumann et overlap mémoire

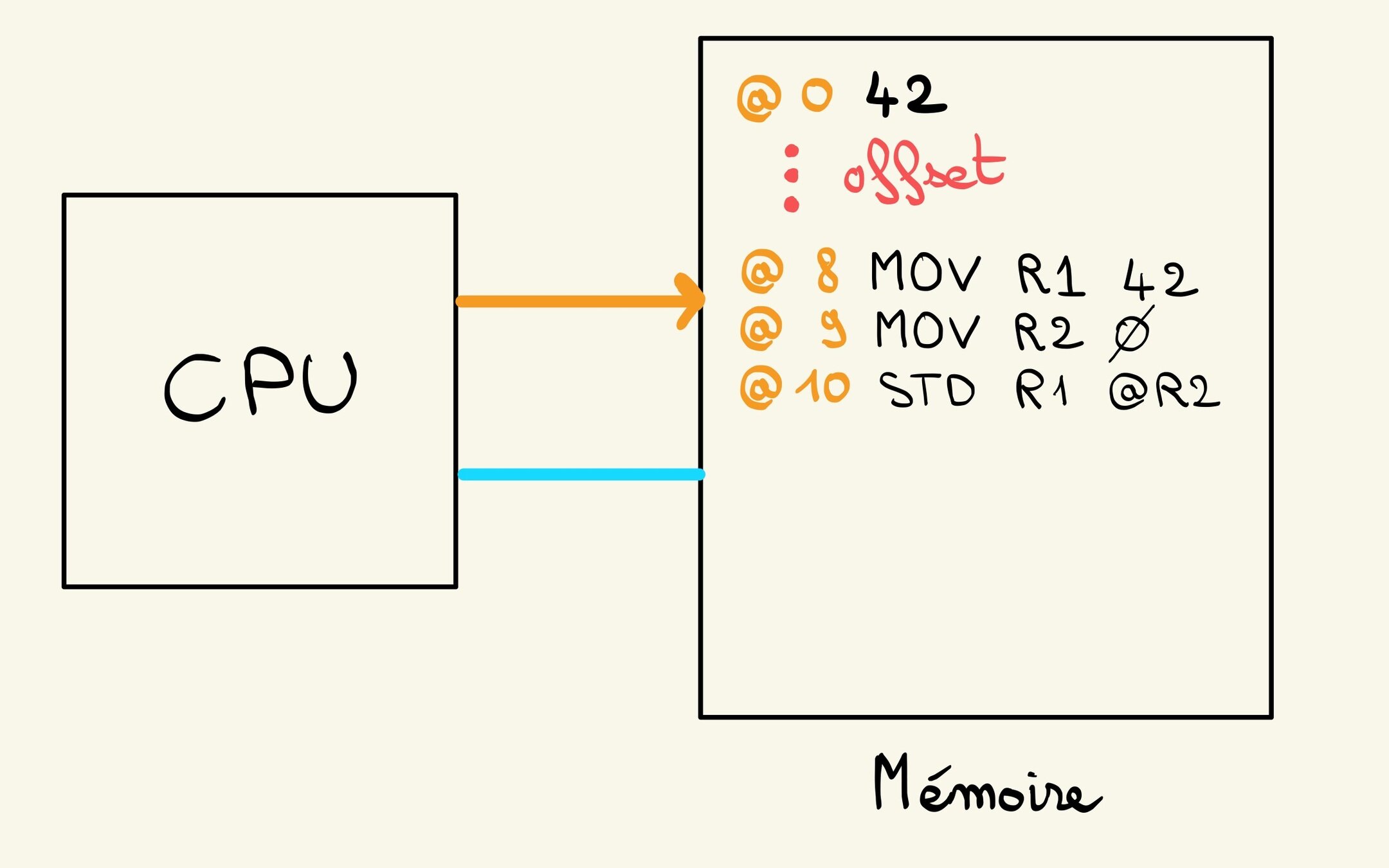

La solution de l'offset mémoire

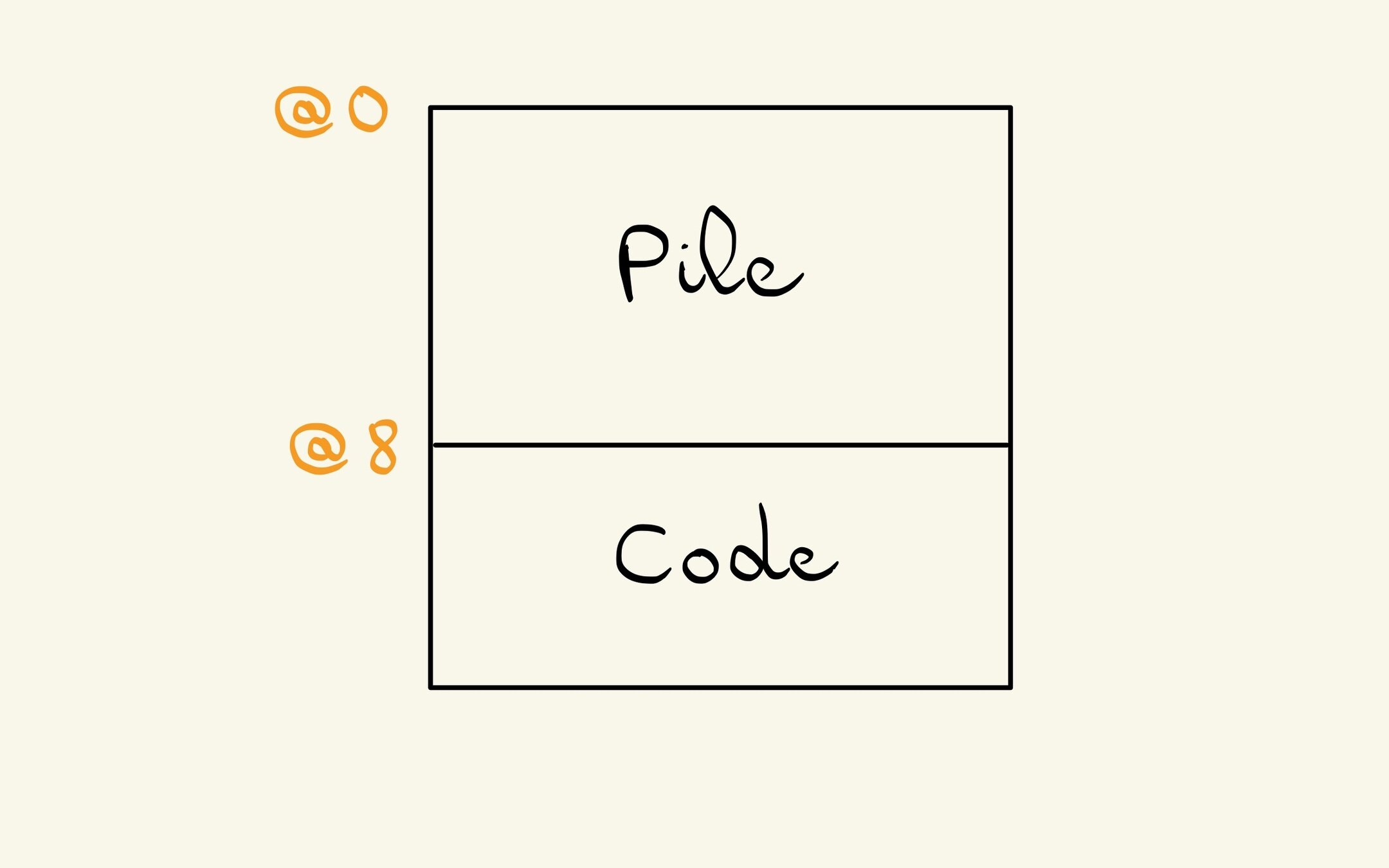

Segments mémoire

Fonctionnement d'une pile

Au Commencement, il n'y avait rien

Puis vient le 0 qui descendit du Ciel

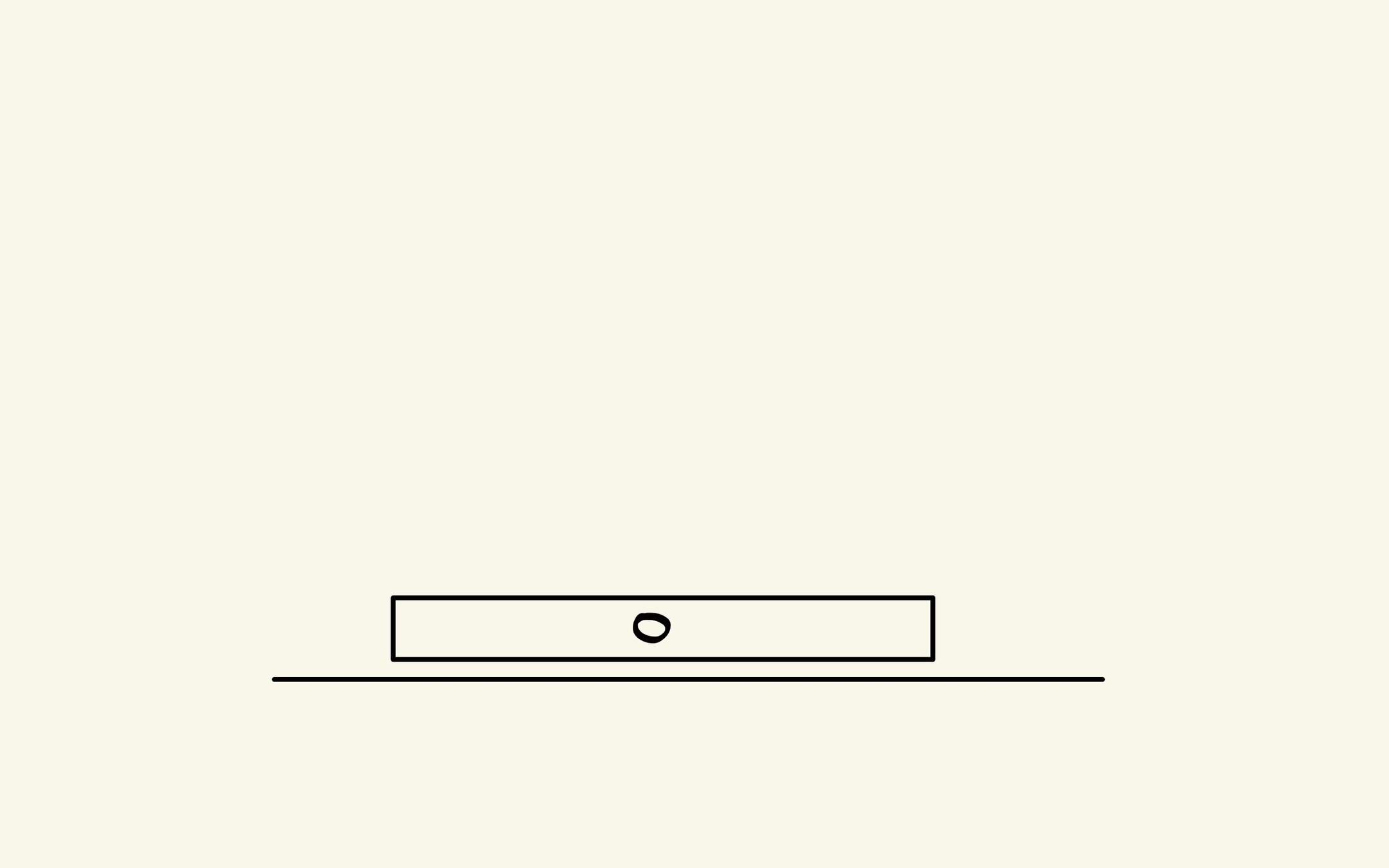

ll se posa sur la Terre

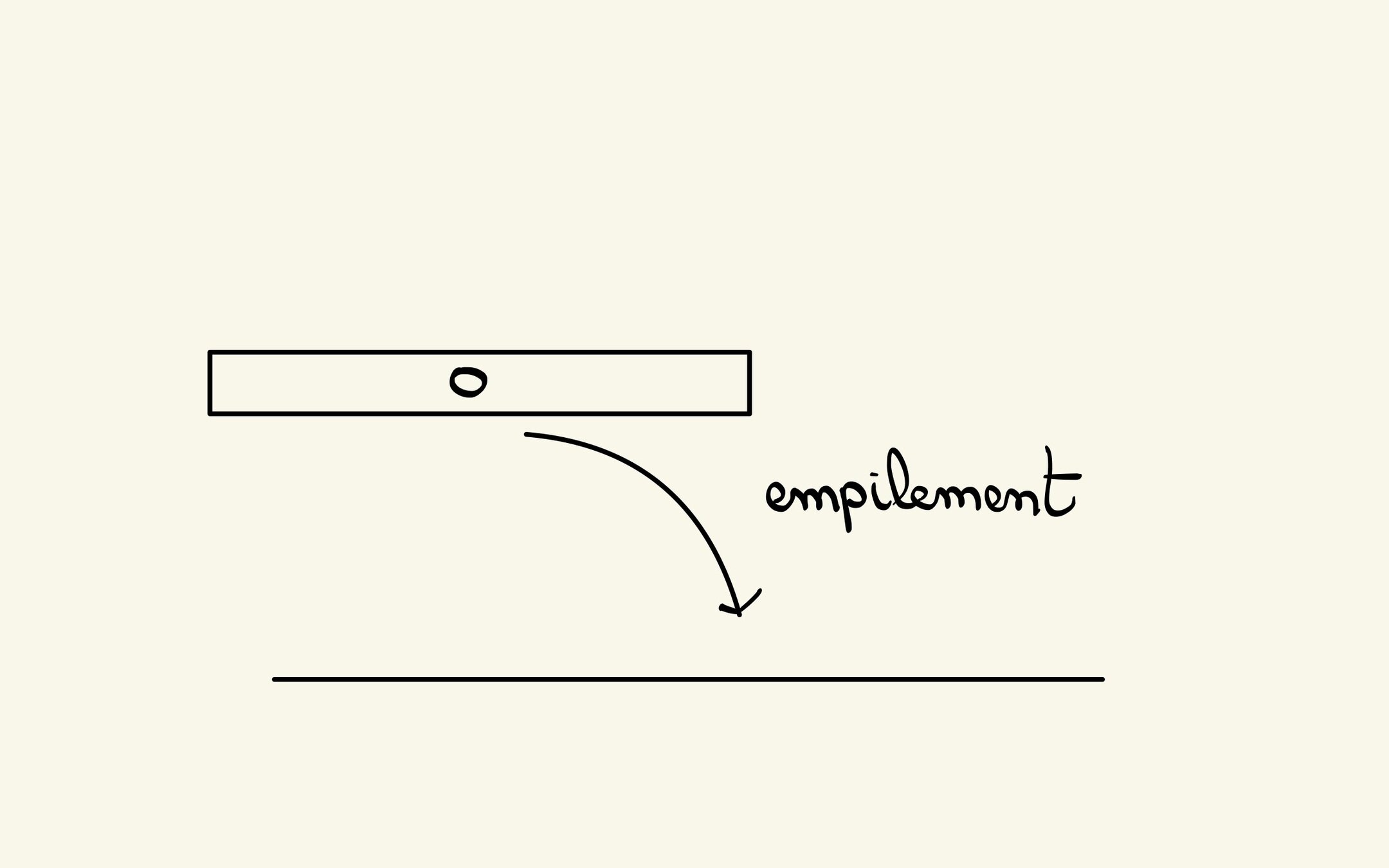

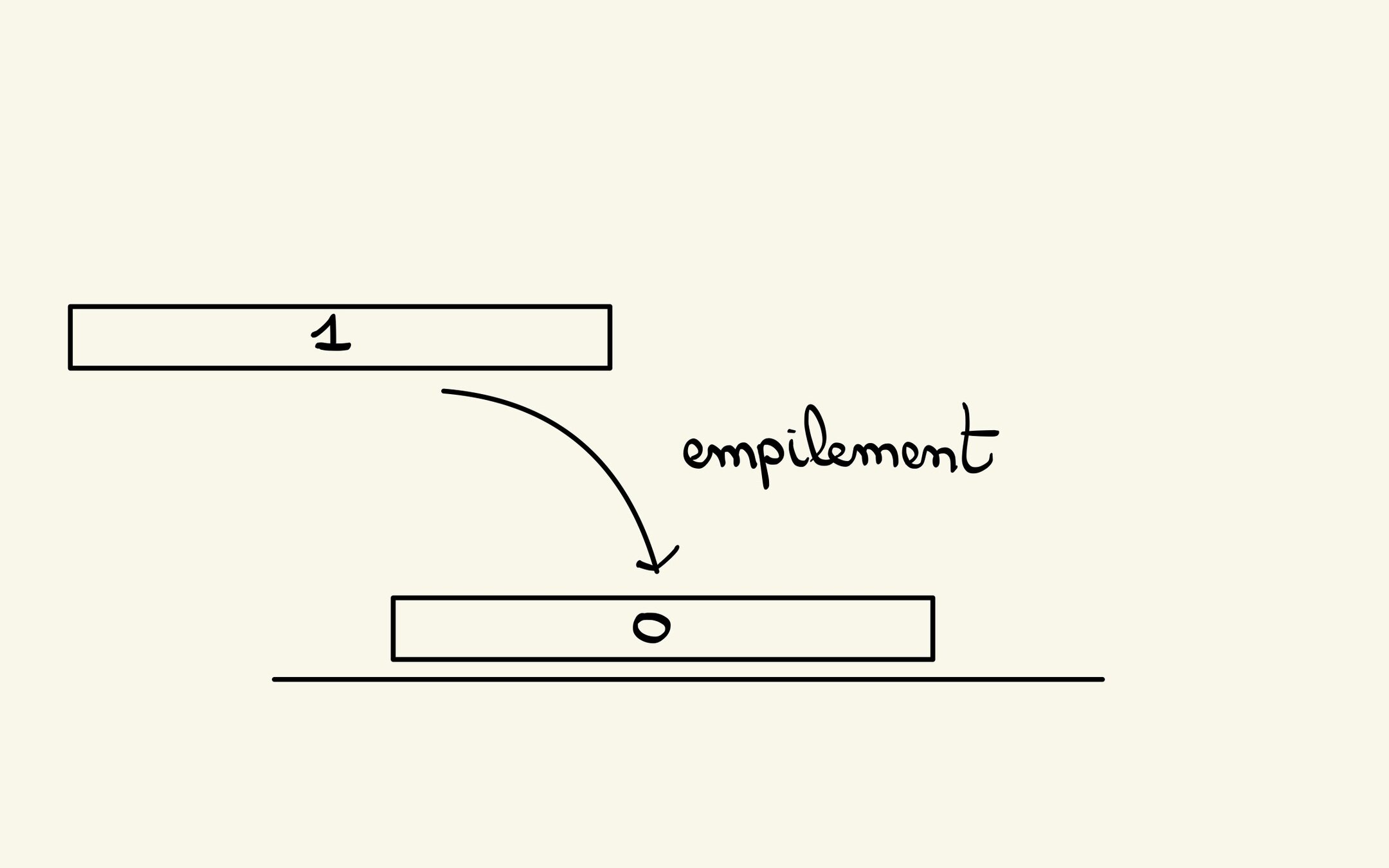

Le 1 jaloux voulu rejoindre le 0

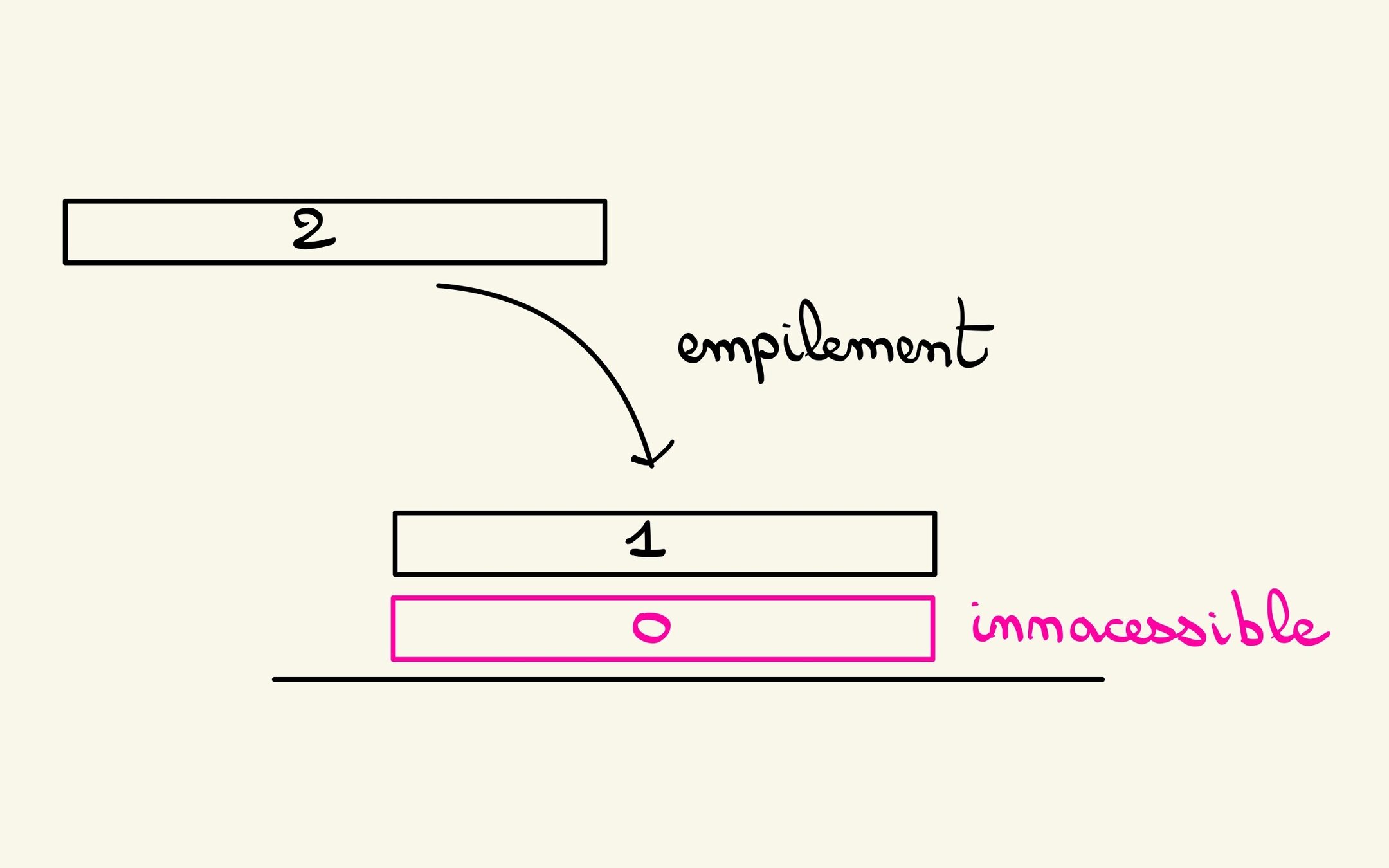

Puis le 2

Tout était stable

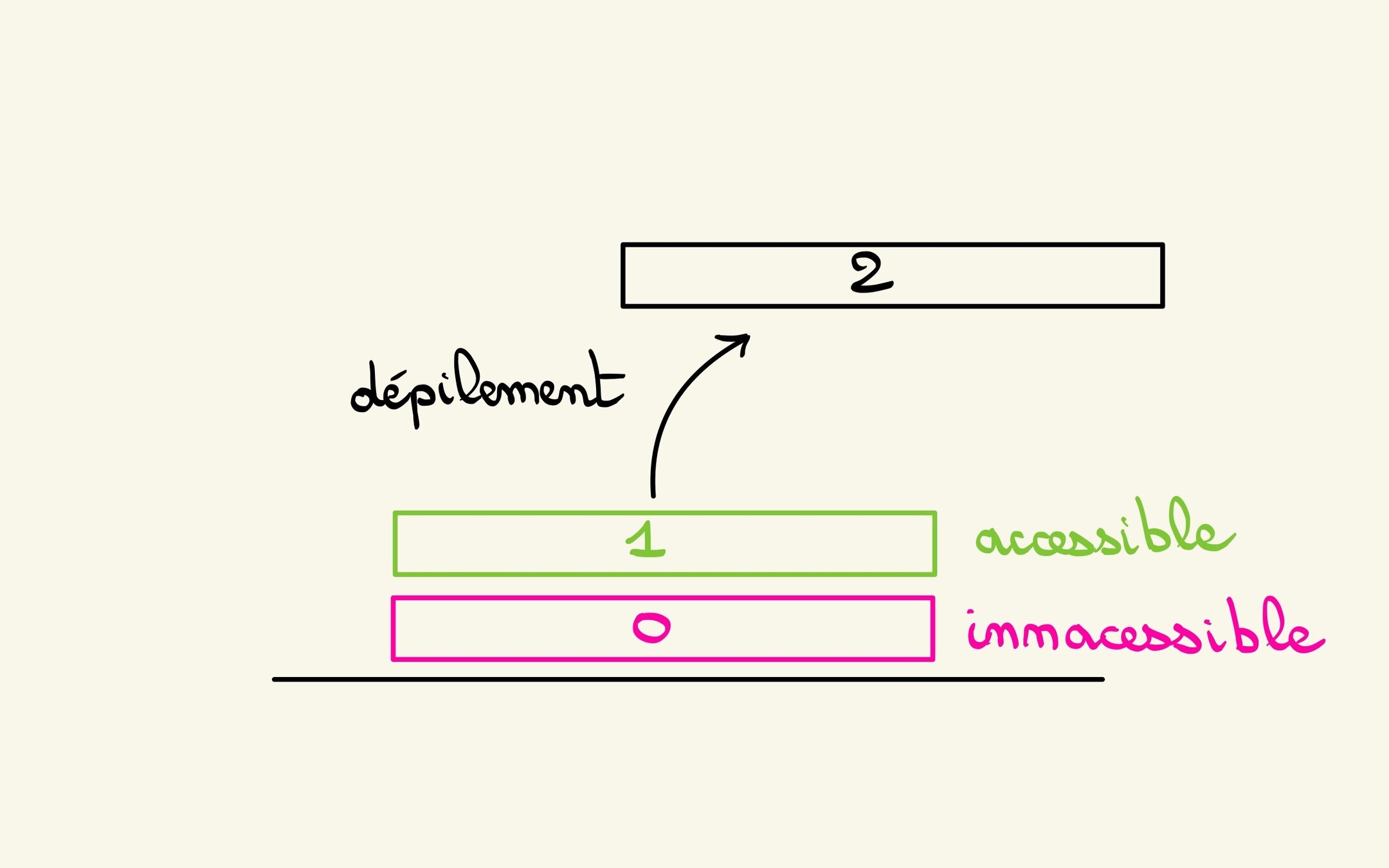

Mais le 2 ne voulait pas rester en place

Implémentation de la pile dans le CPU

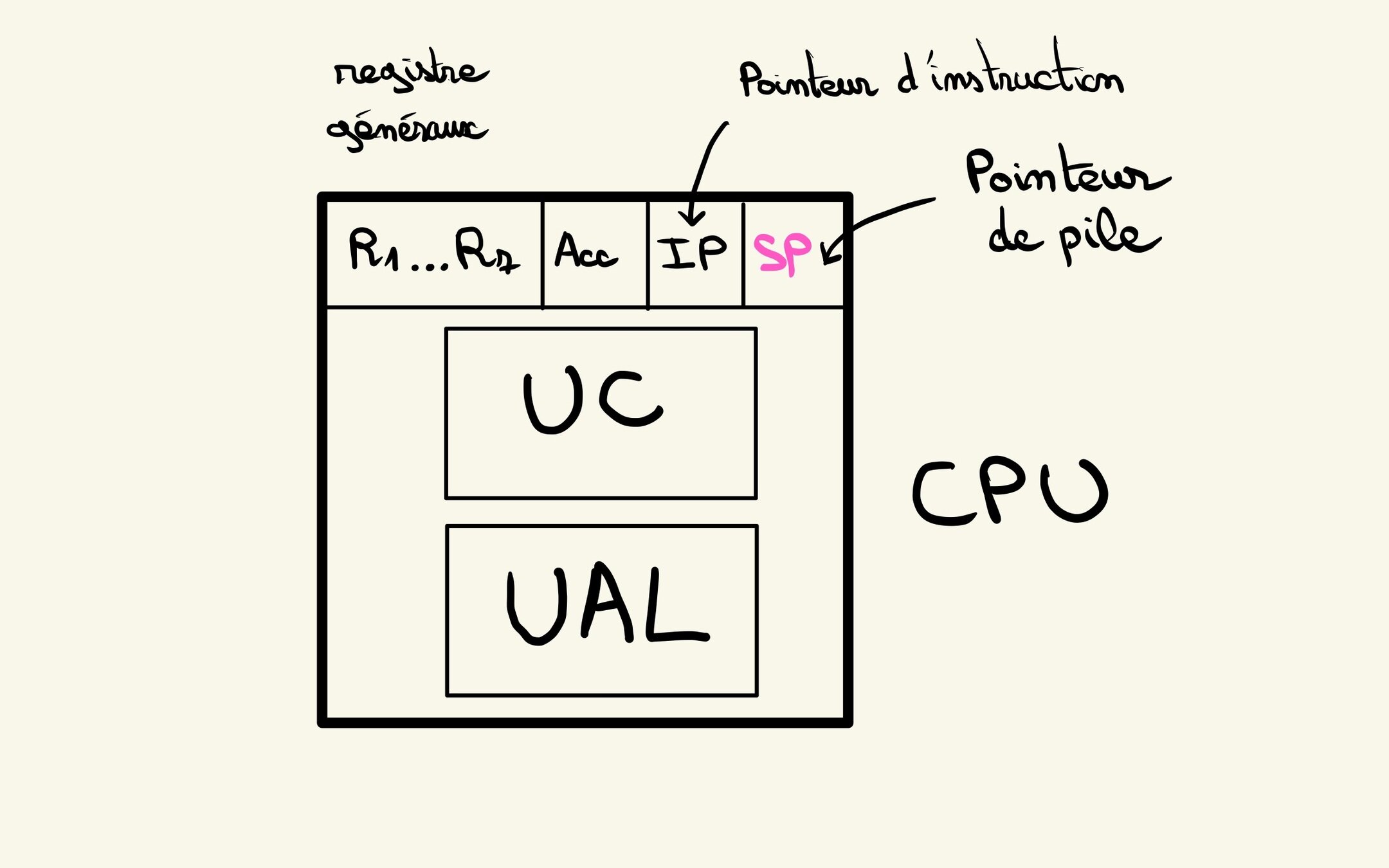

Pointeur de pile

Instruction CPU d'empilement

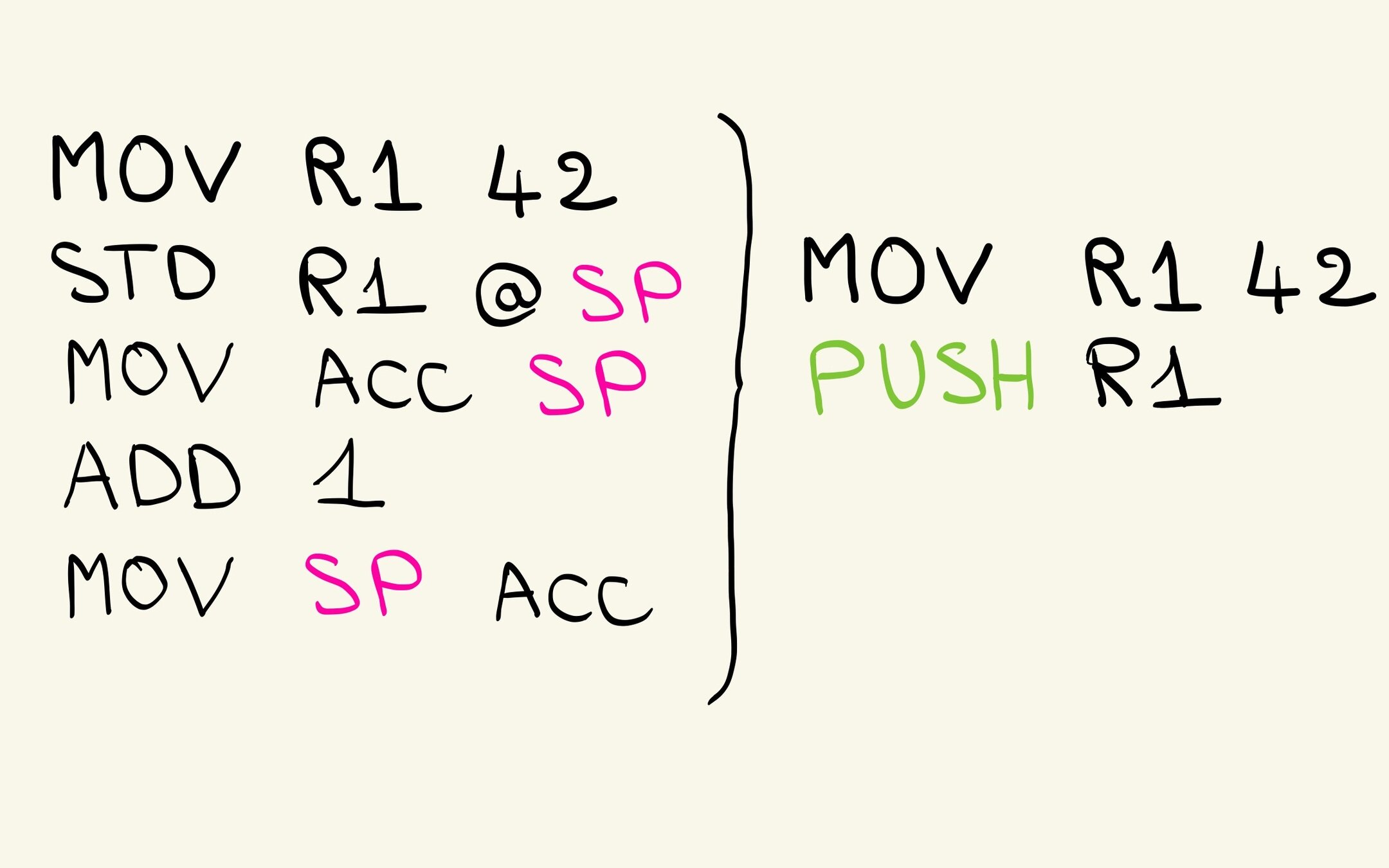

C'est beaucoup trop long!!

Le registre SP et la Mémoire

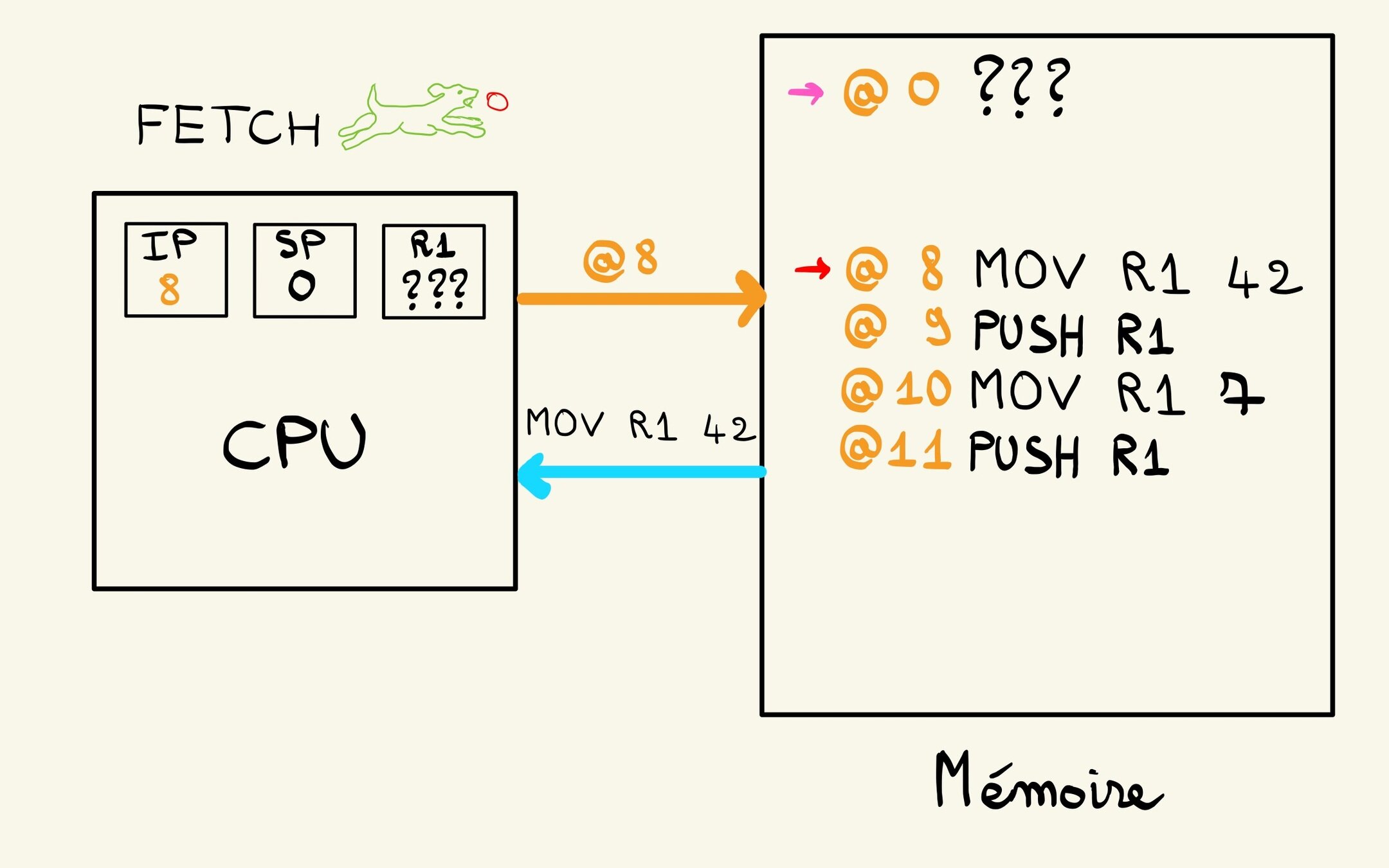

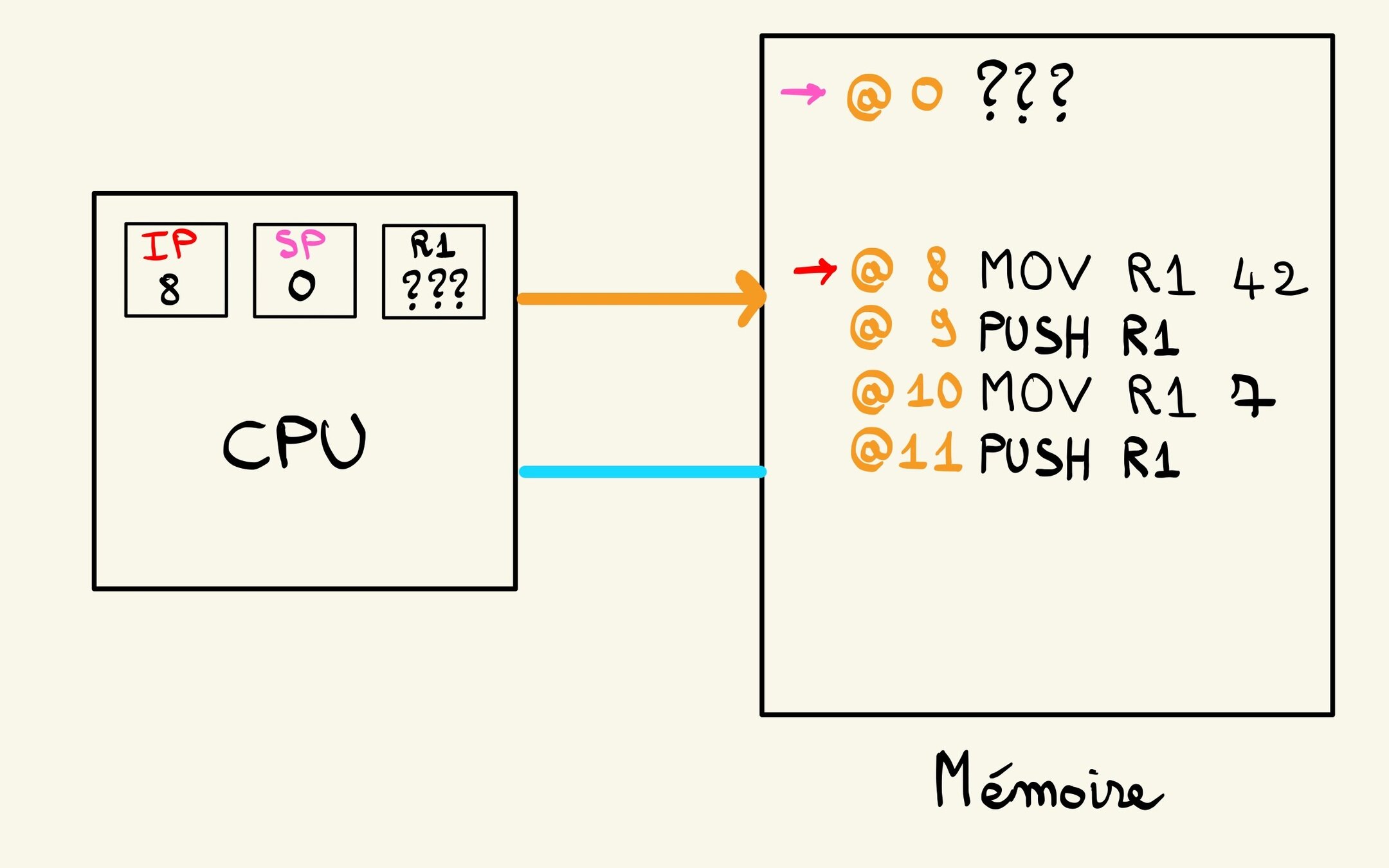

Fetch de l'instruction MOV

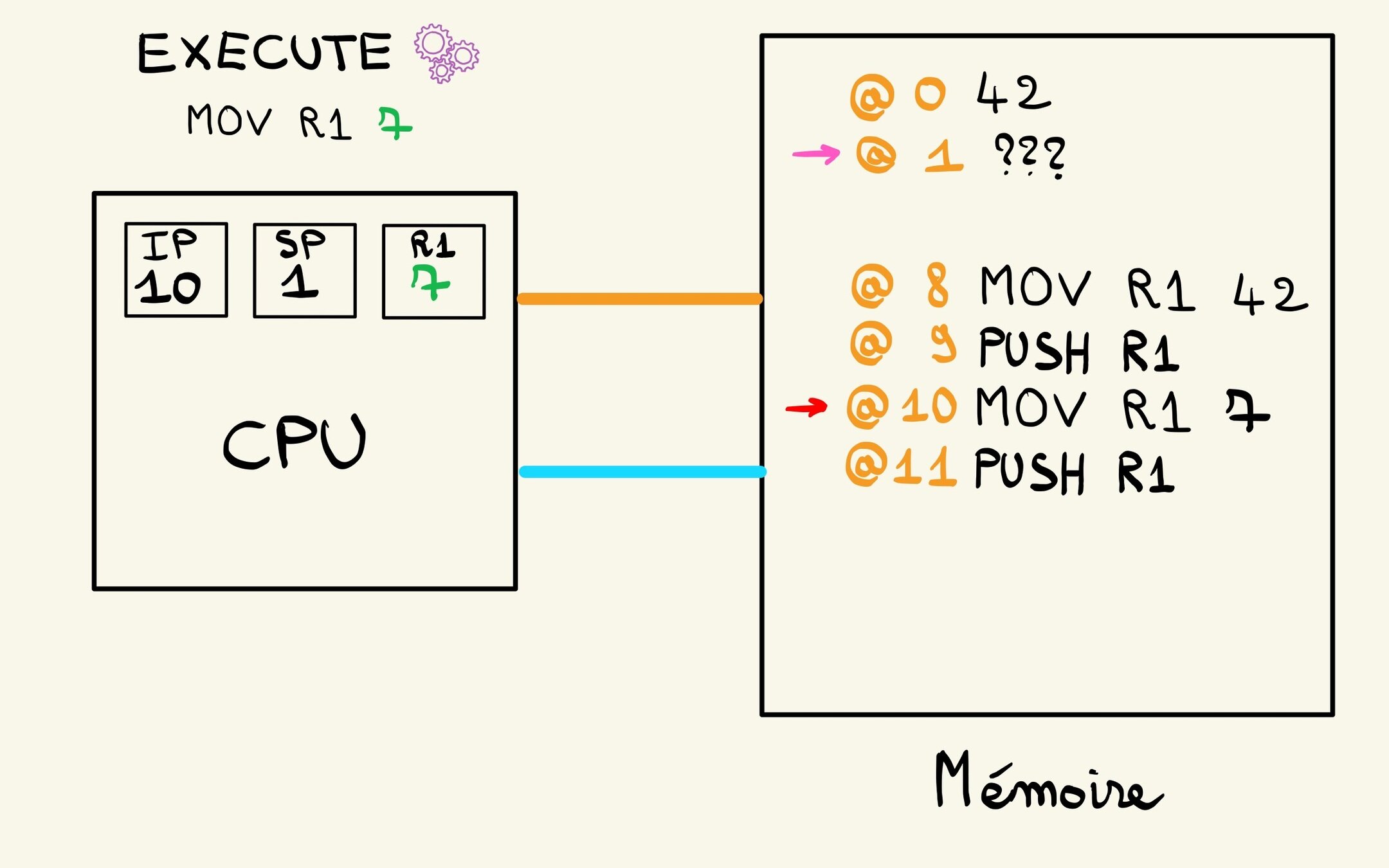

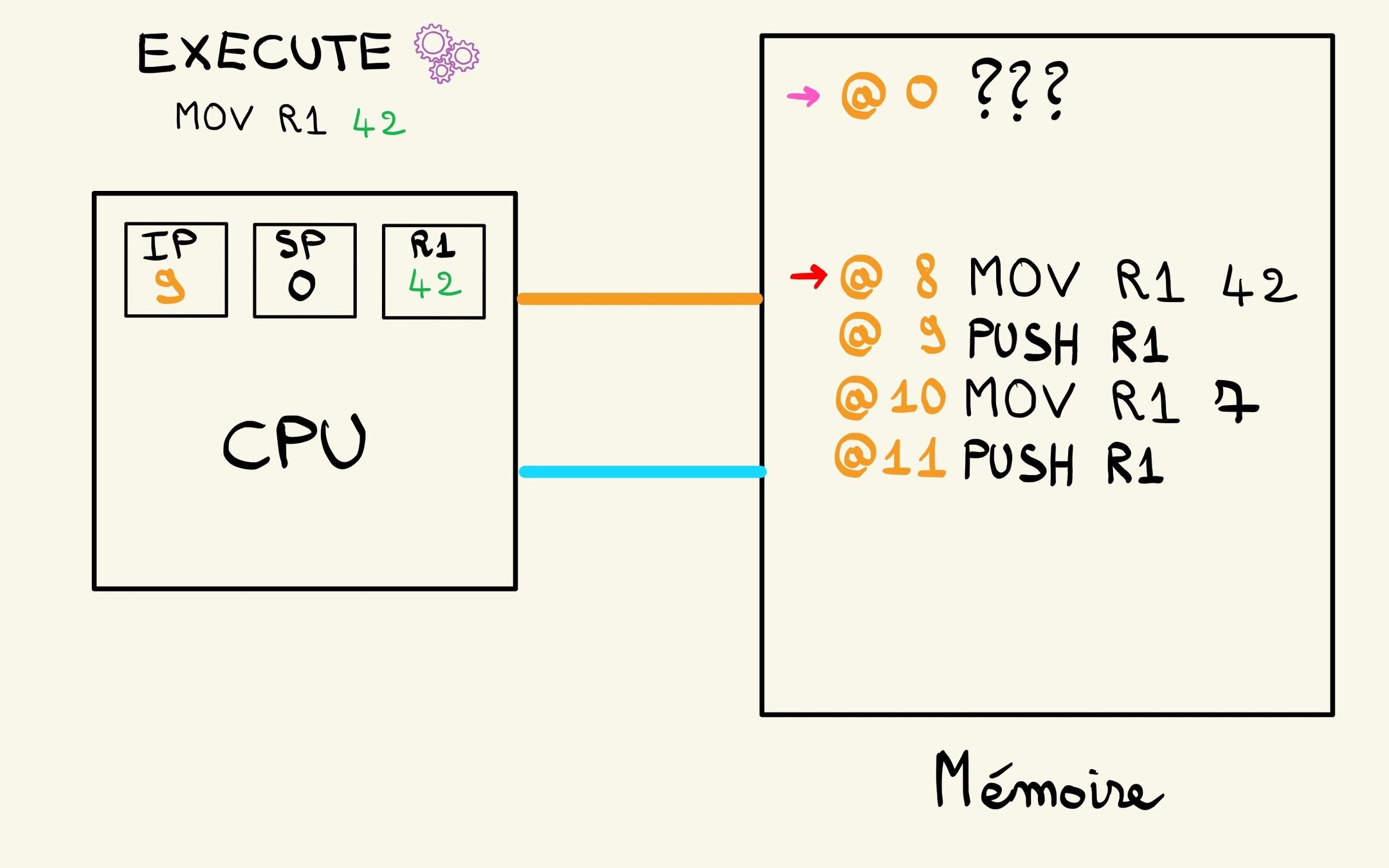

Exécution du MOV

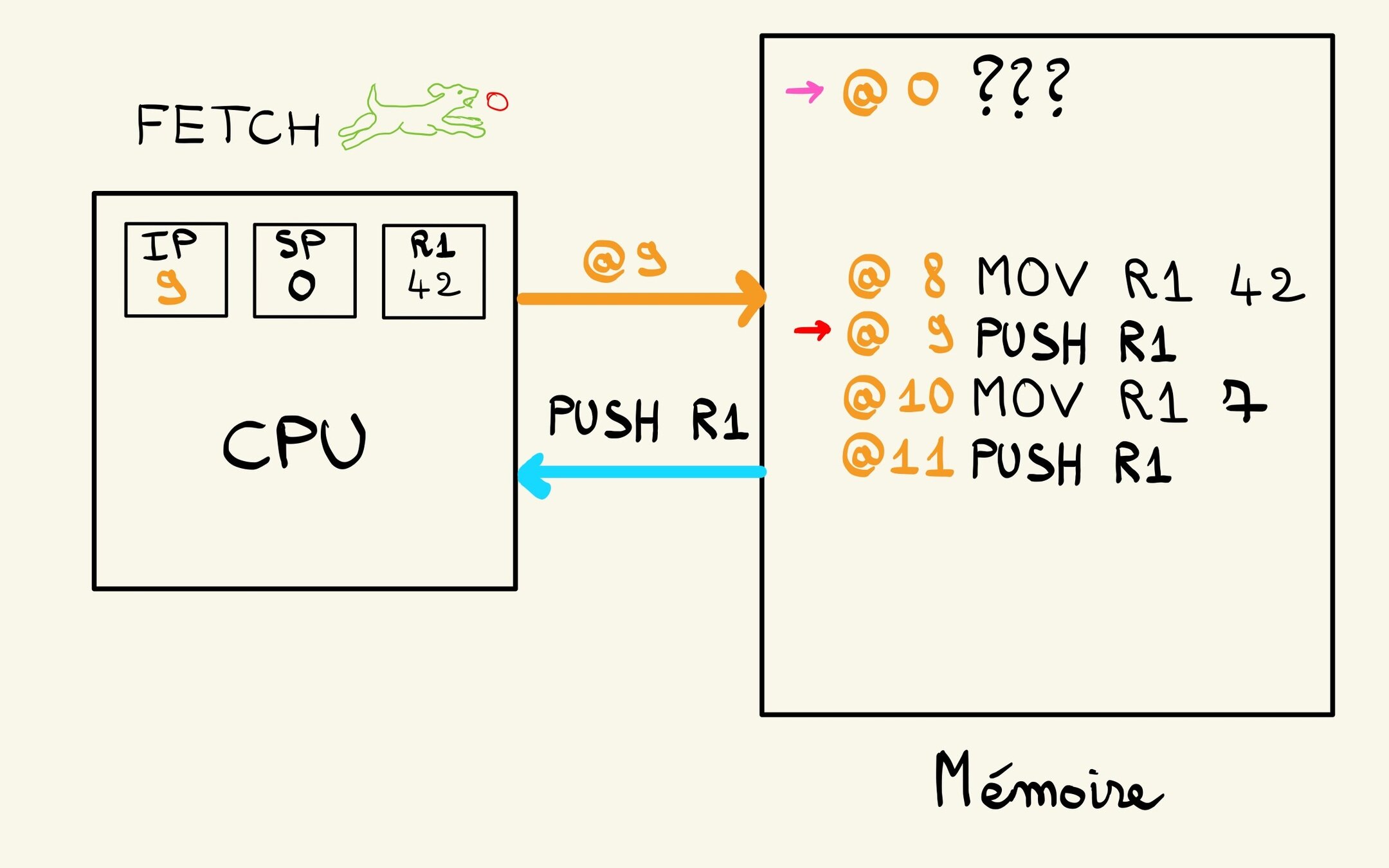

Fetch de l'instruction PUSH

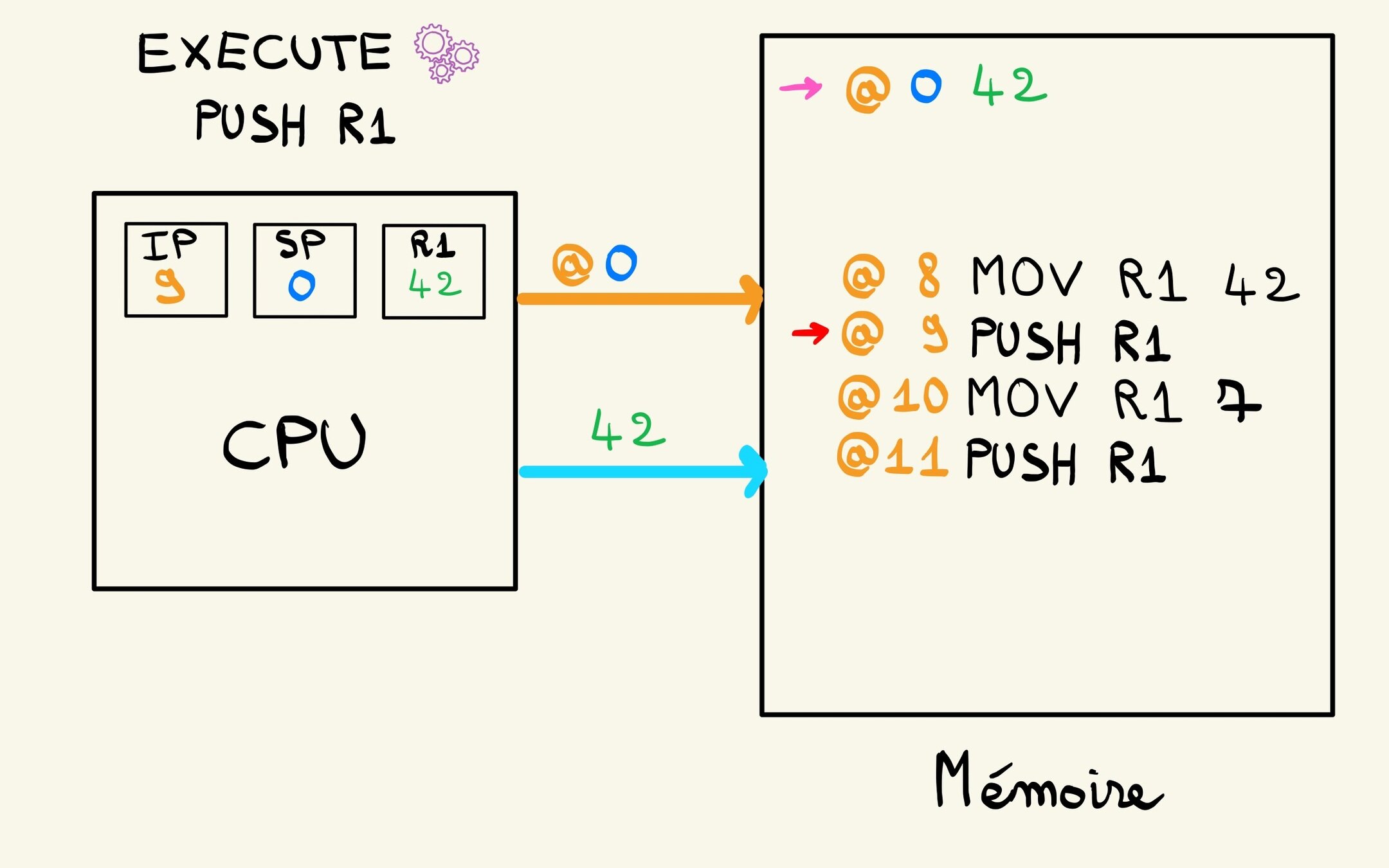

Stockage en mémoire

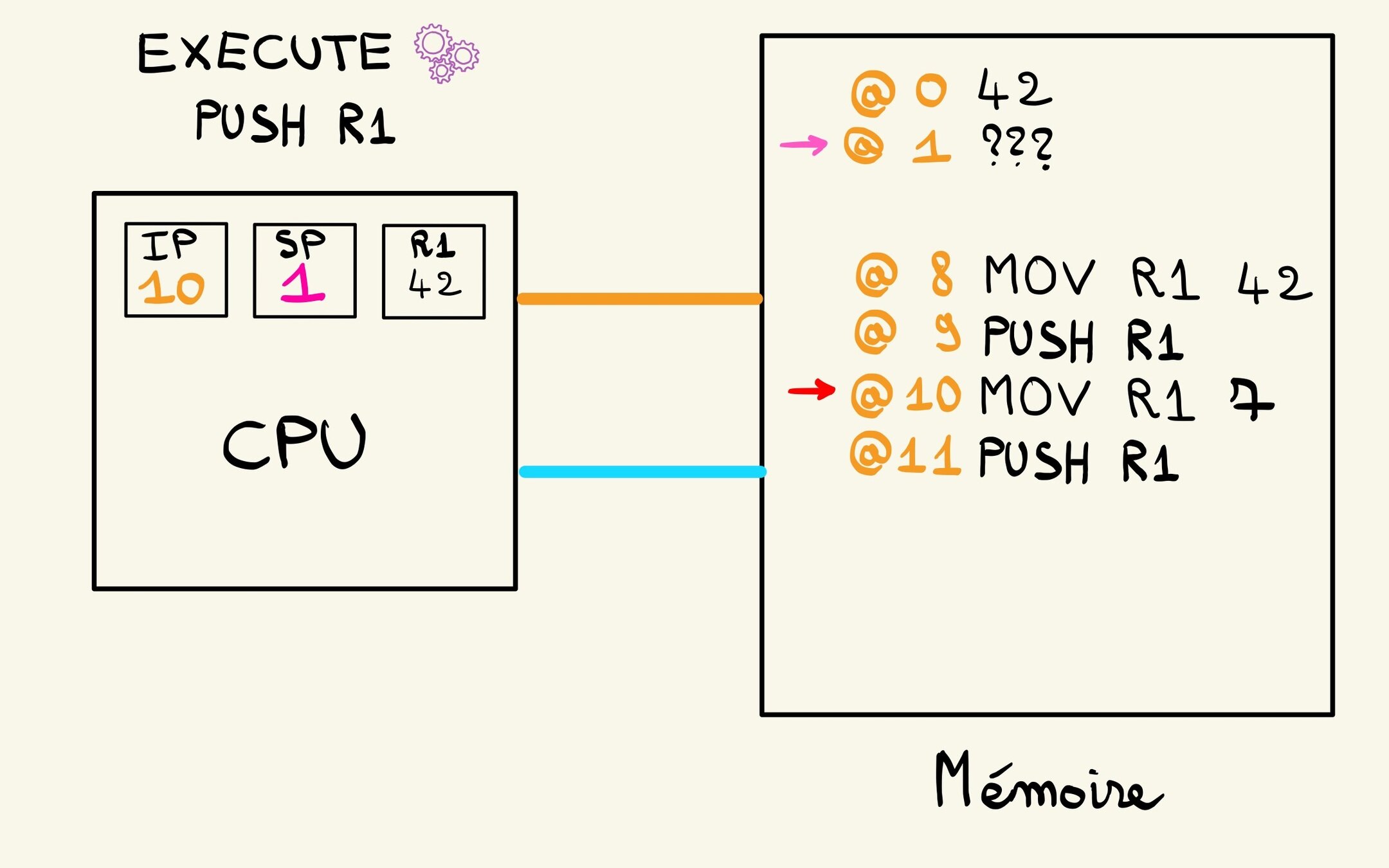

On incrémente SP

Déplacement d'une nouvelle valeur dans le registre

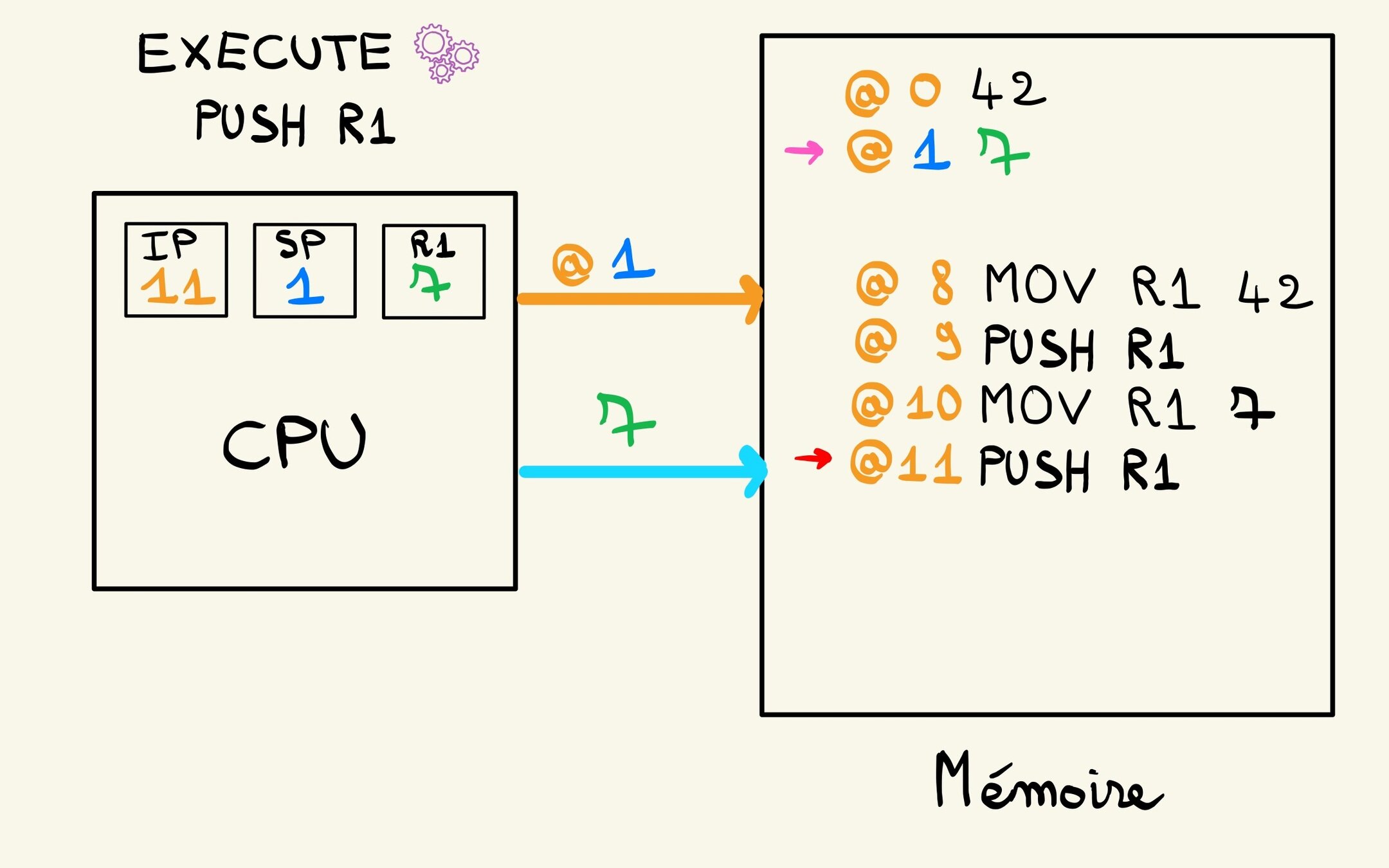

Persistance de la nouvelle valeur

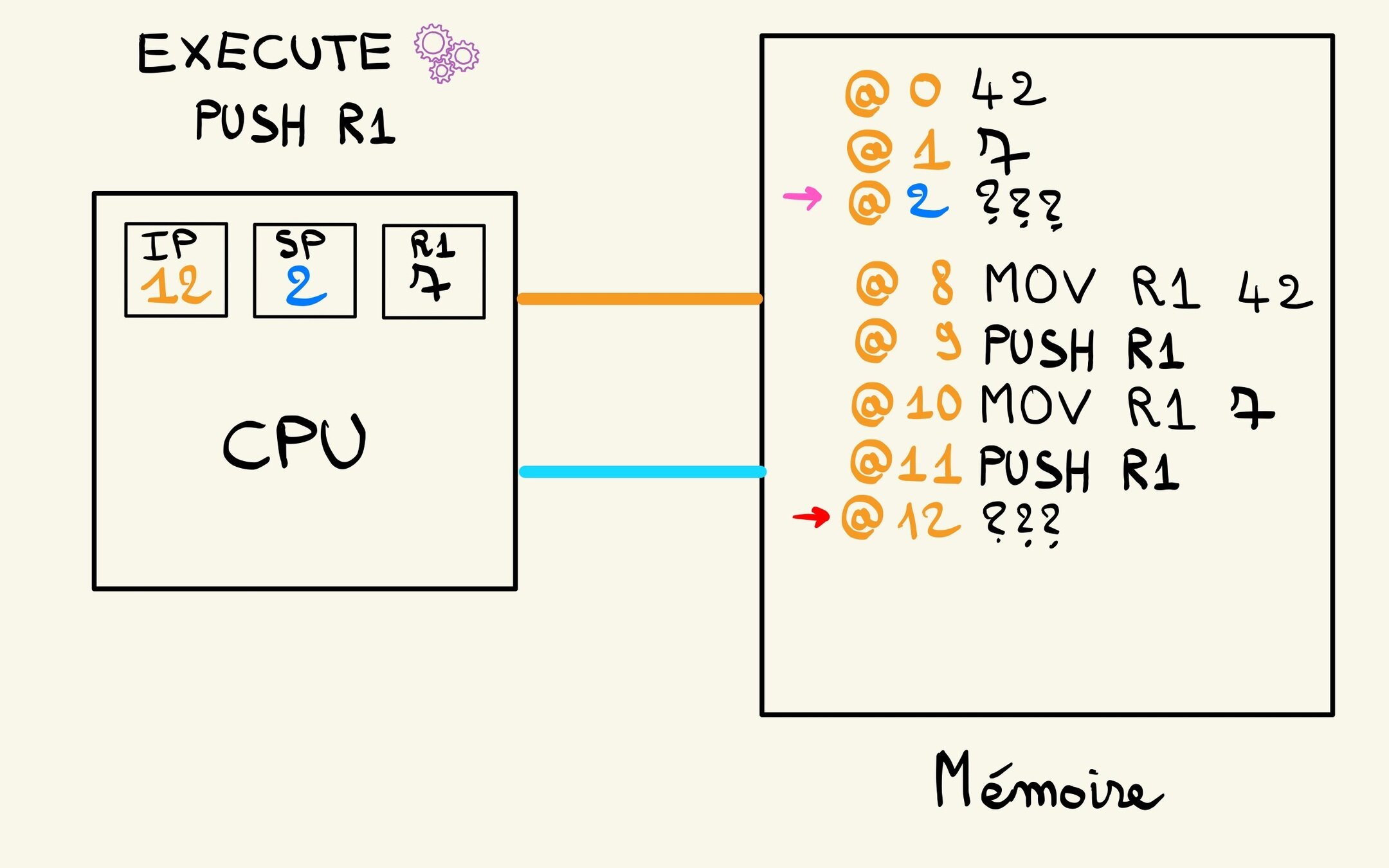

On incrémente SP

Comment récupérer les données empilées?

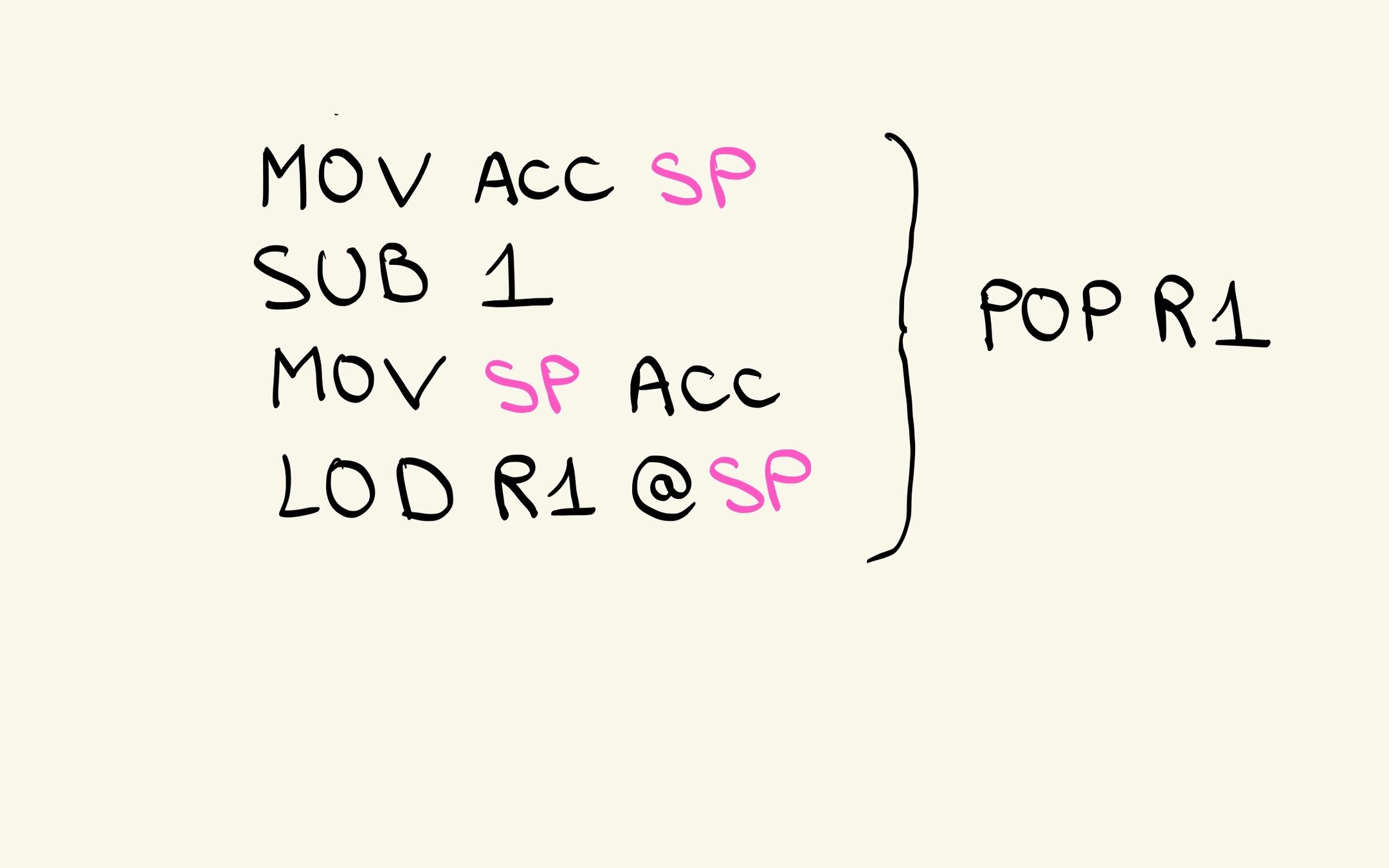

Instruction de dépilement

État de la pile

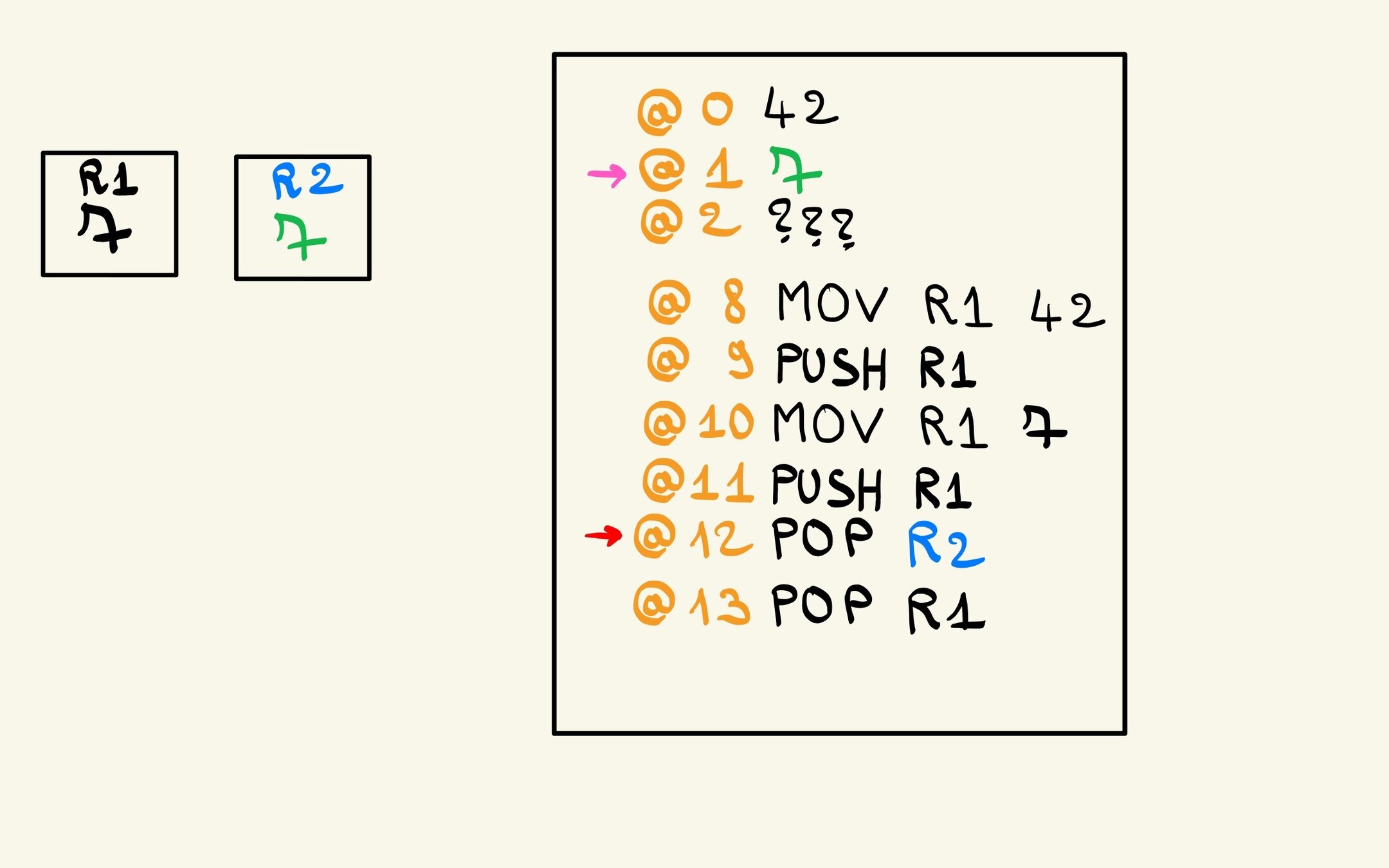

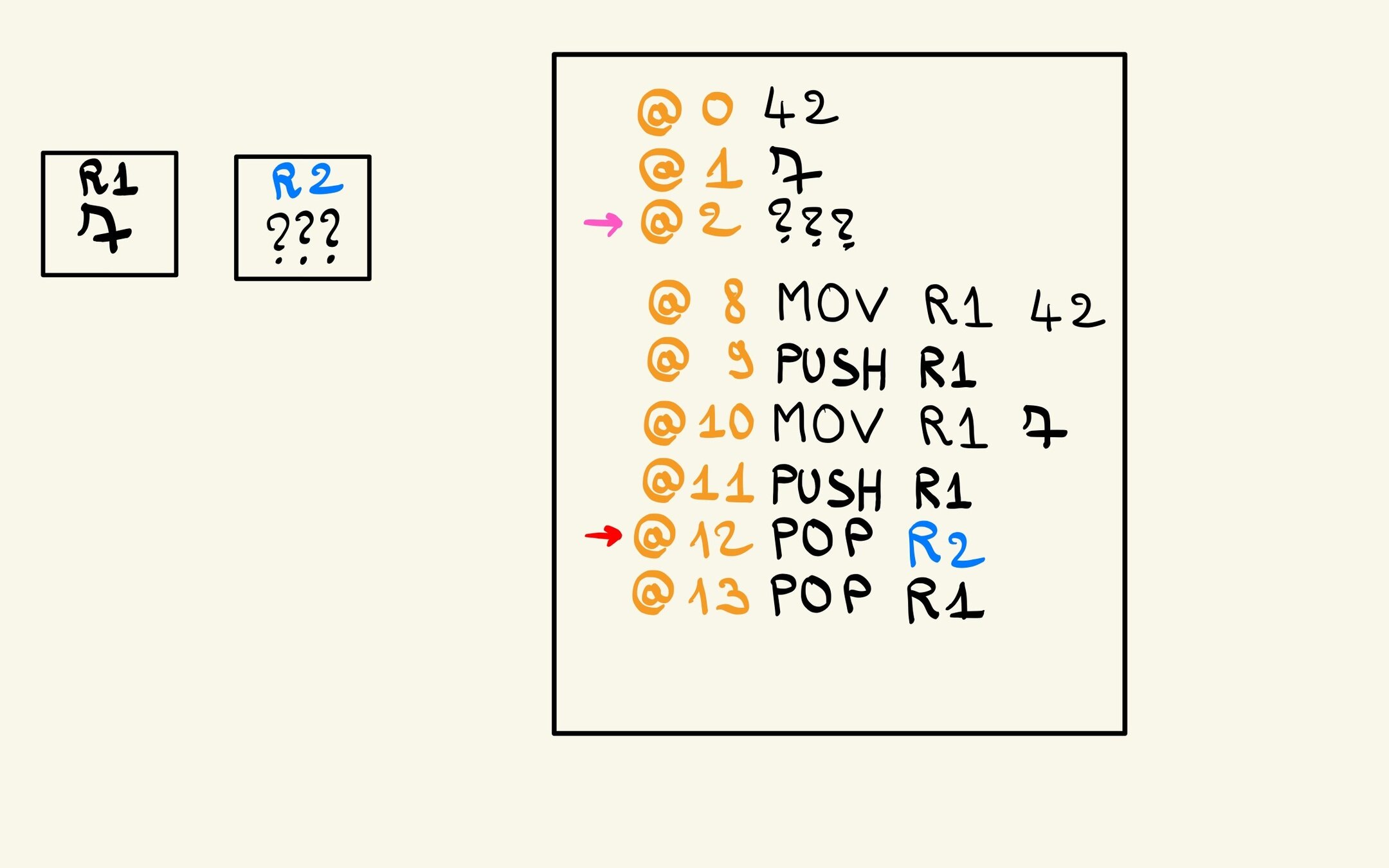

Dépilement de la pile dans le registre

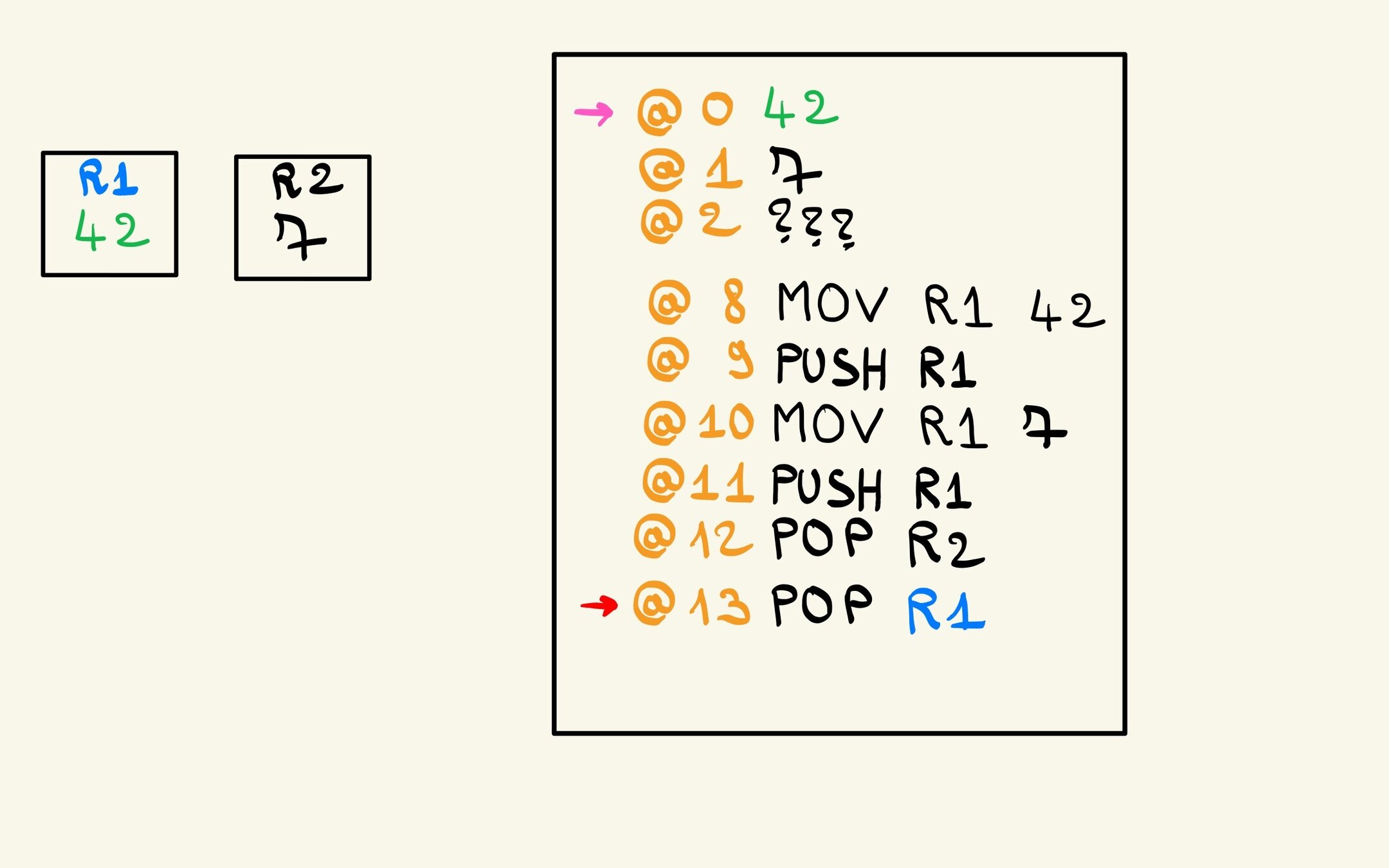

On dépile tout

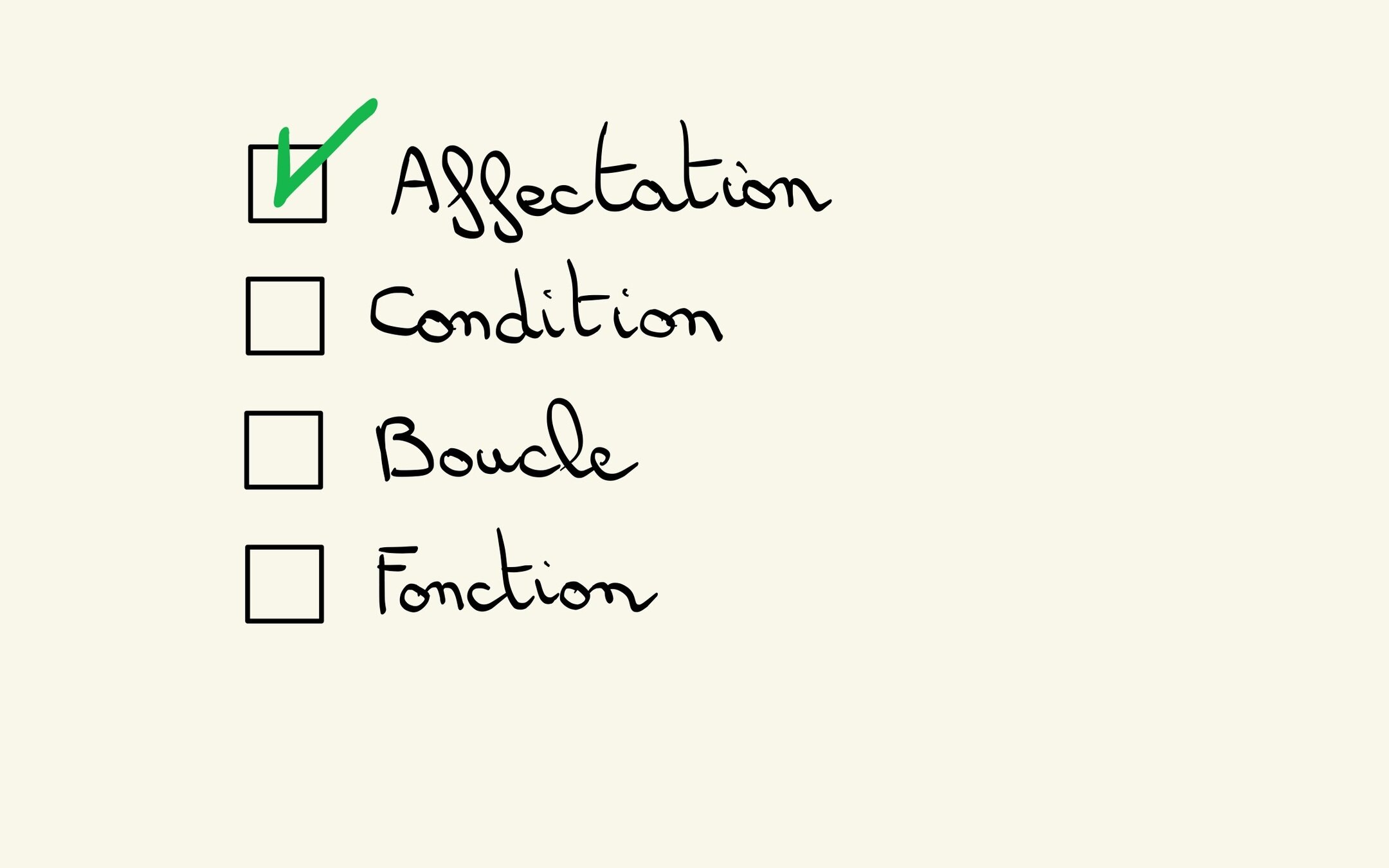

Une bonne chose de faite!

Les exécutions conditionnels de code

Le flag Zero

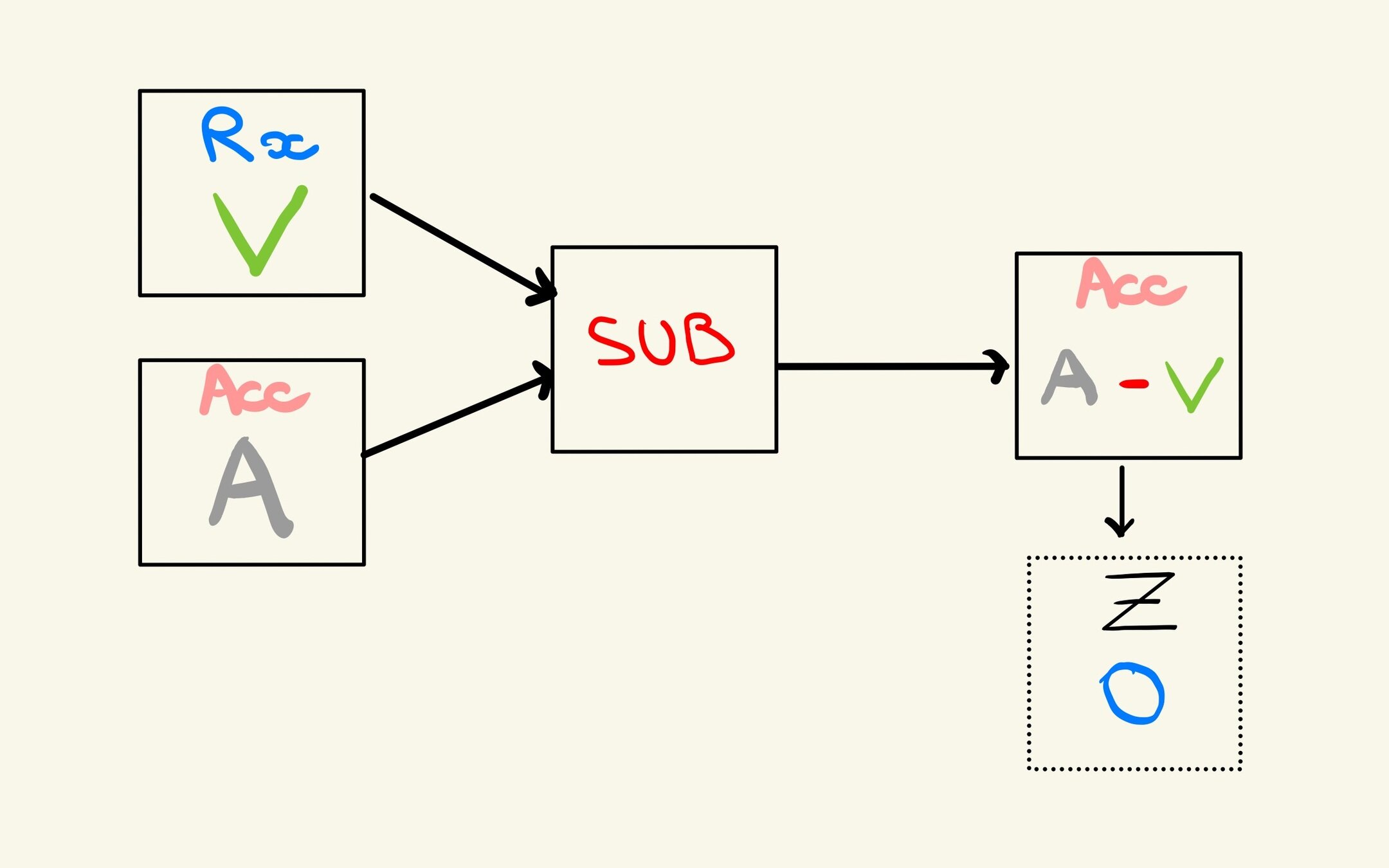

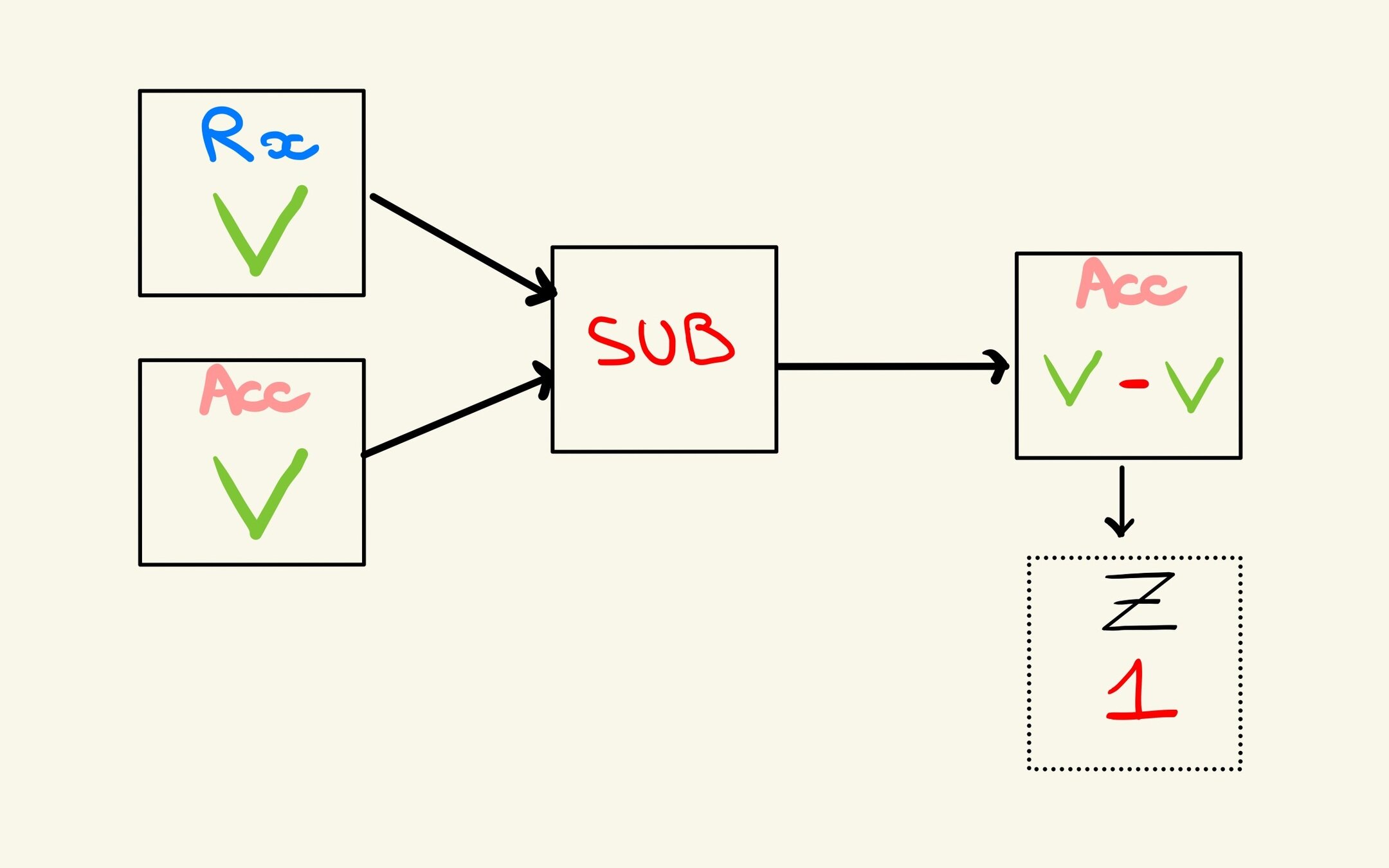

Si c'est égal alors Z=1

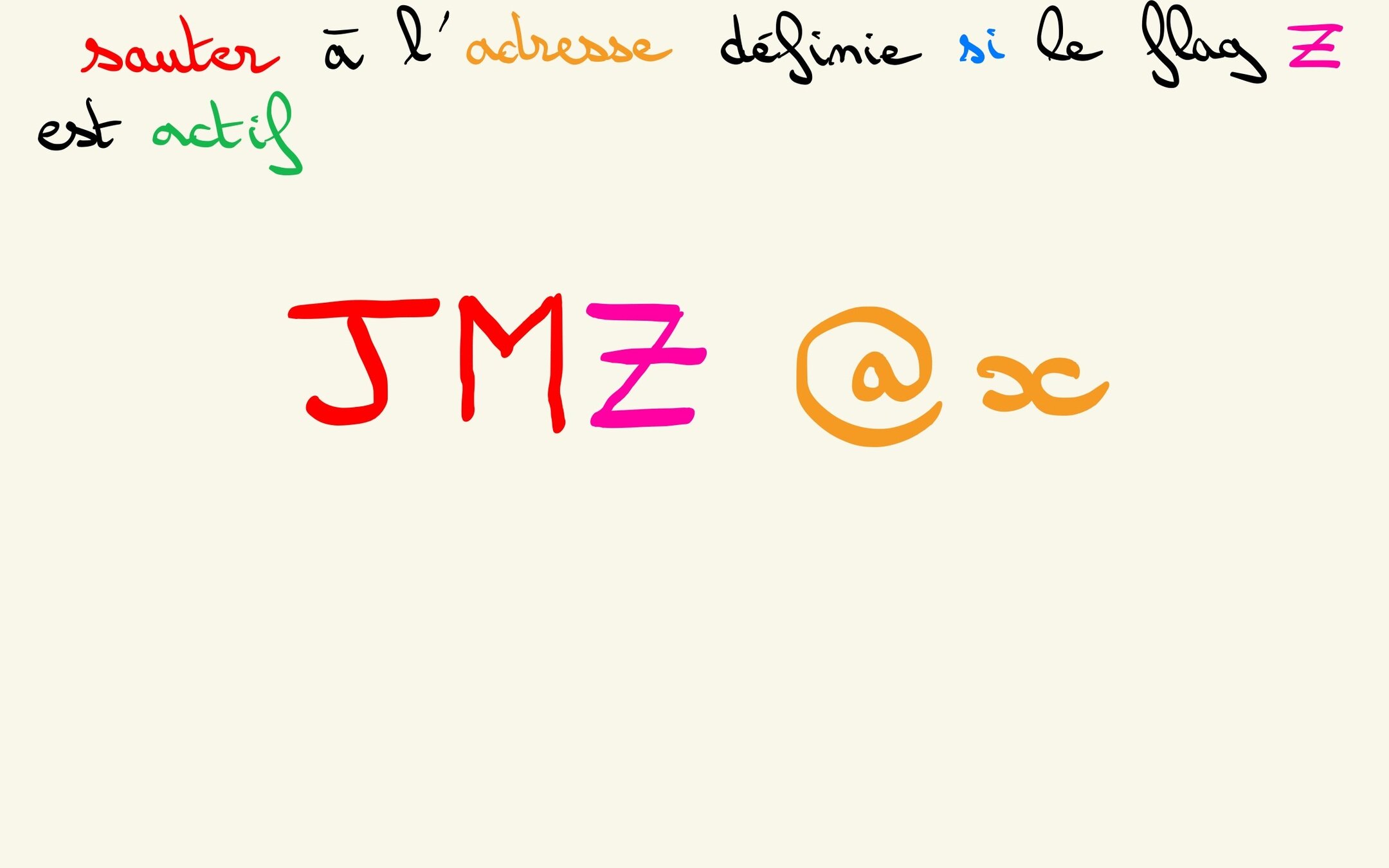

Jump Zéro

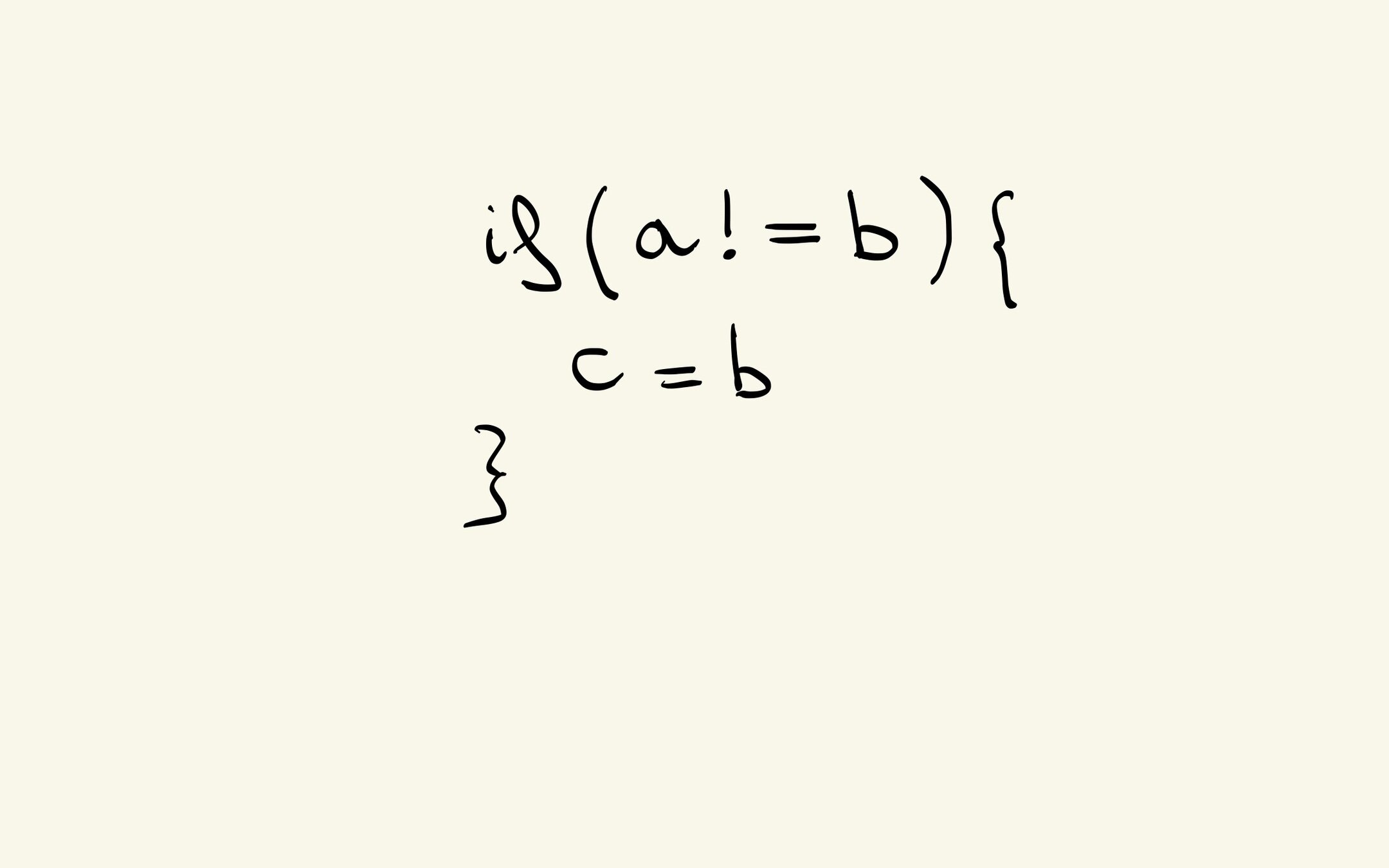

Une simple condition

Si les nombres sont égaux

alors le flag Z=1

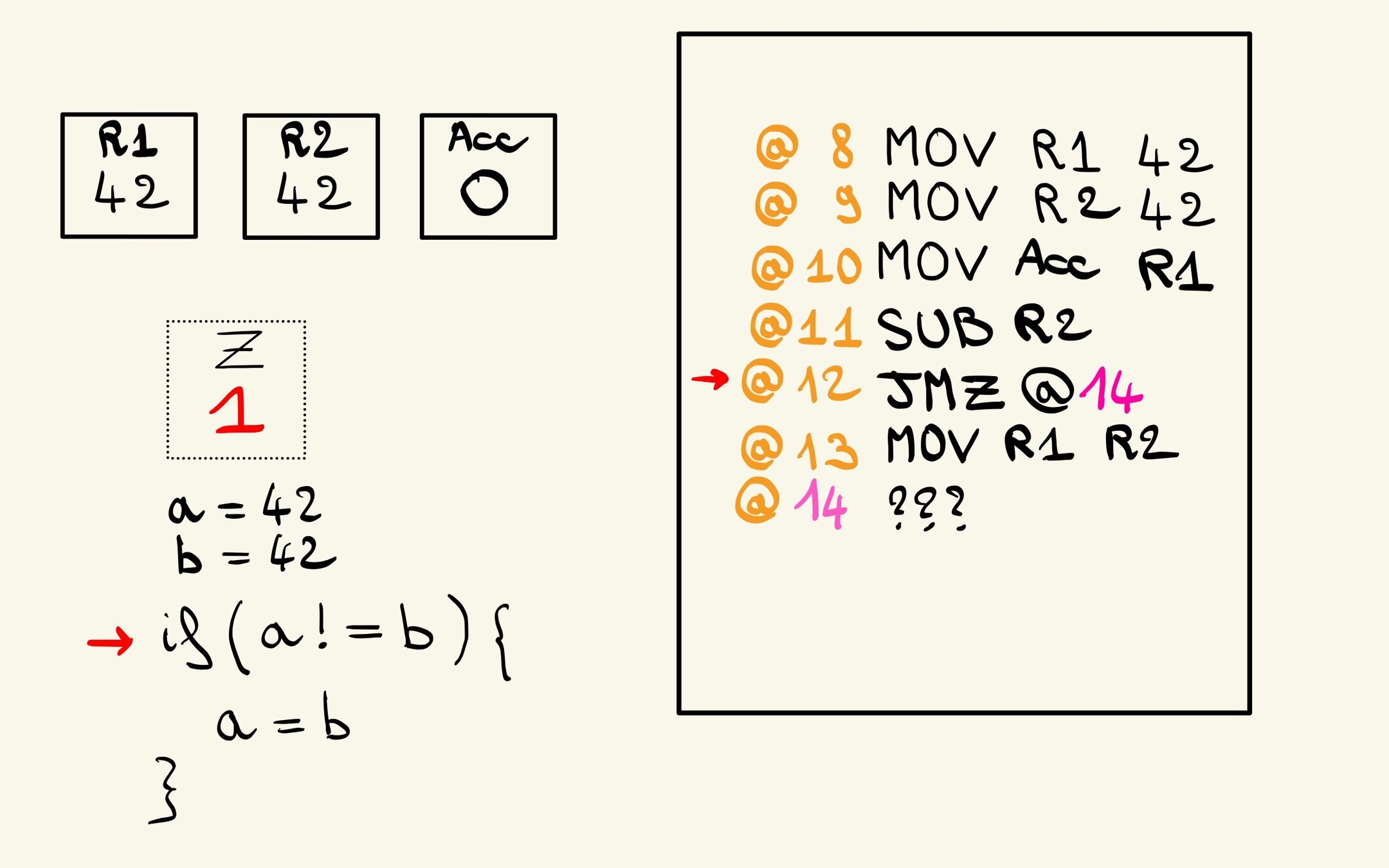

Si le flag Z=1 alors Jump !! 😄

On ne rentre pas dans le bloc conditionnel

Si les nombres sont différents alors Z=0

On ne Jump pas 😟 et on exécute l'instruction suivante

Puis l'on sort du bloc

Flag Négatif

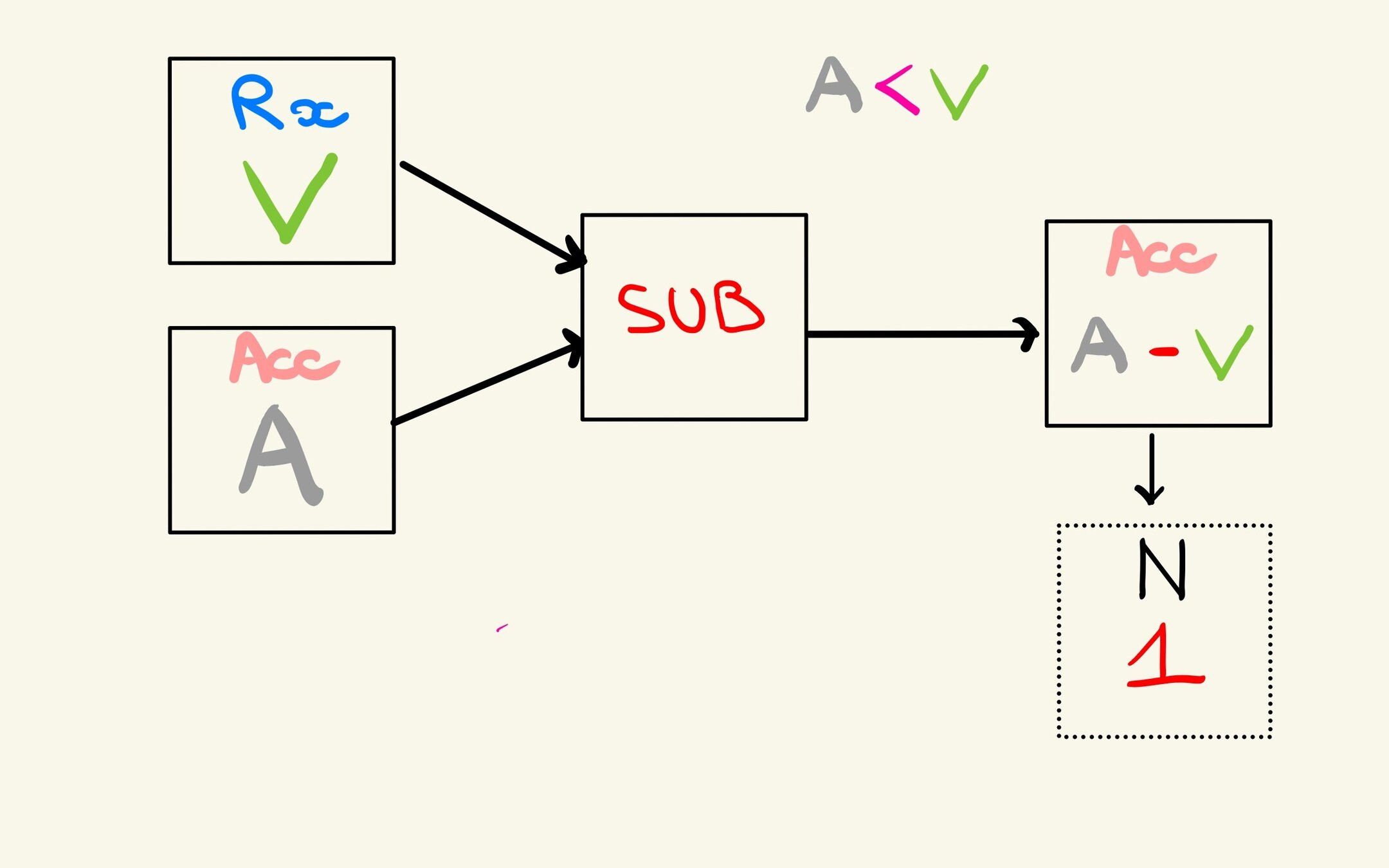

Si résultat de A-V est négatif alors N=1

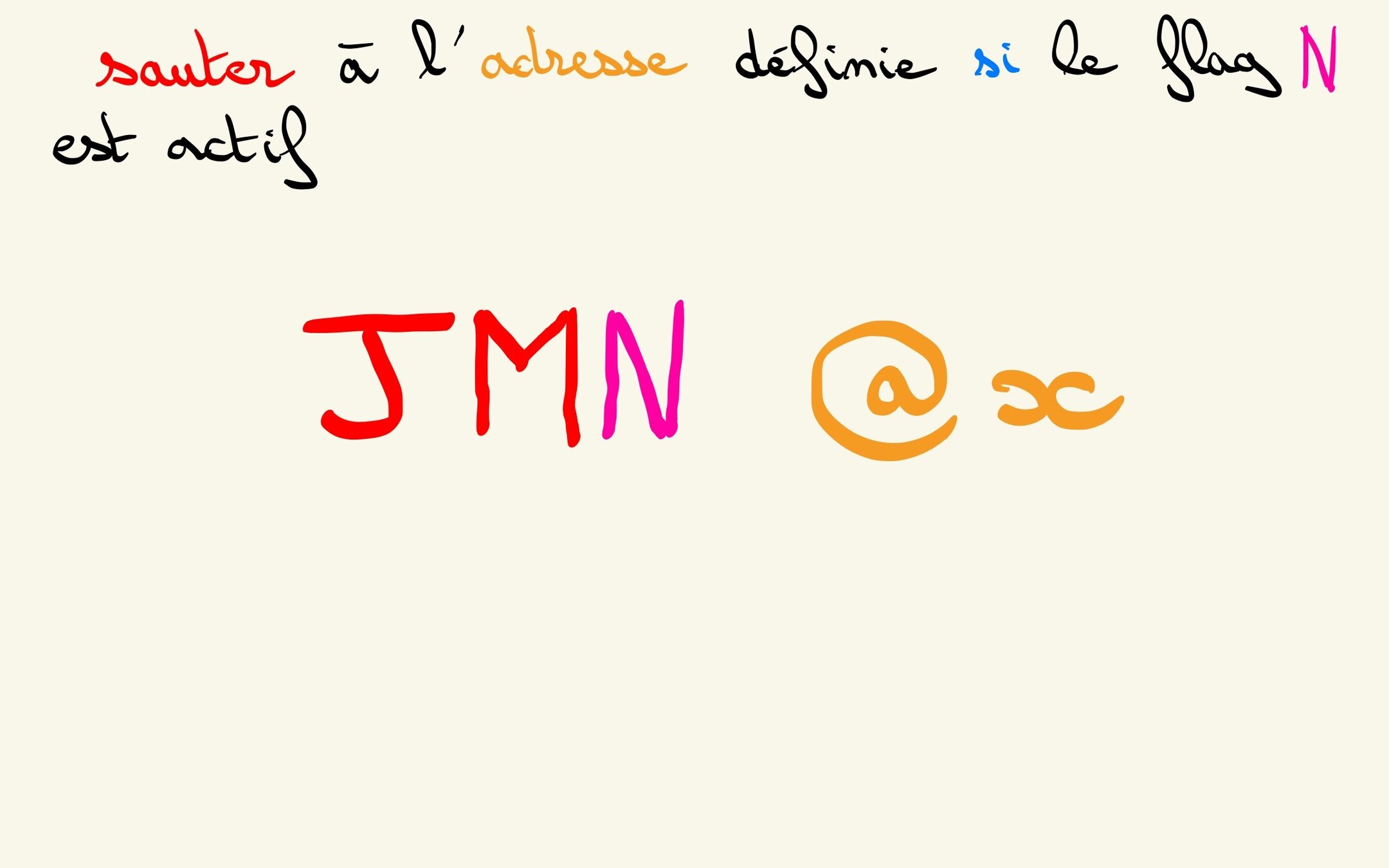

Jump négatif

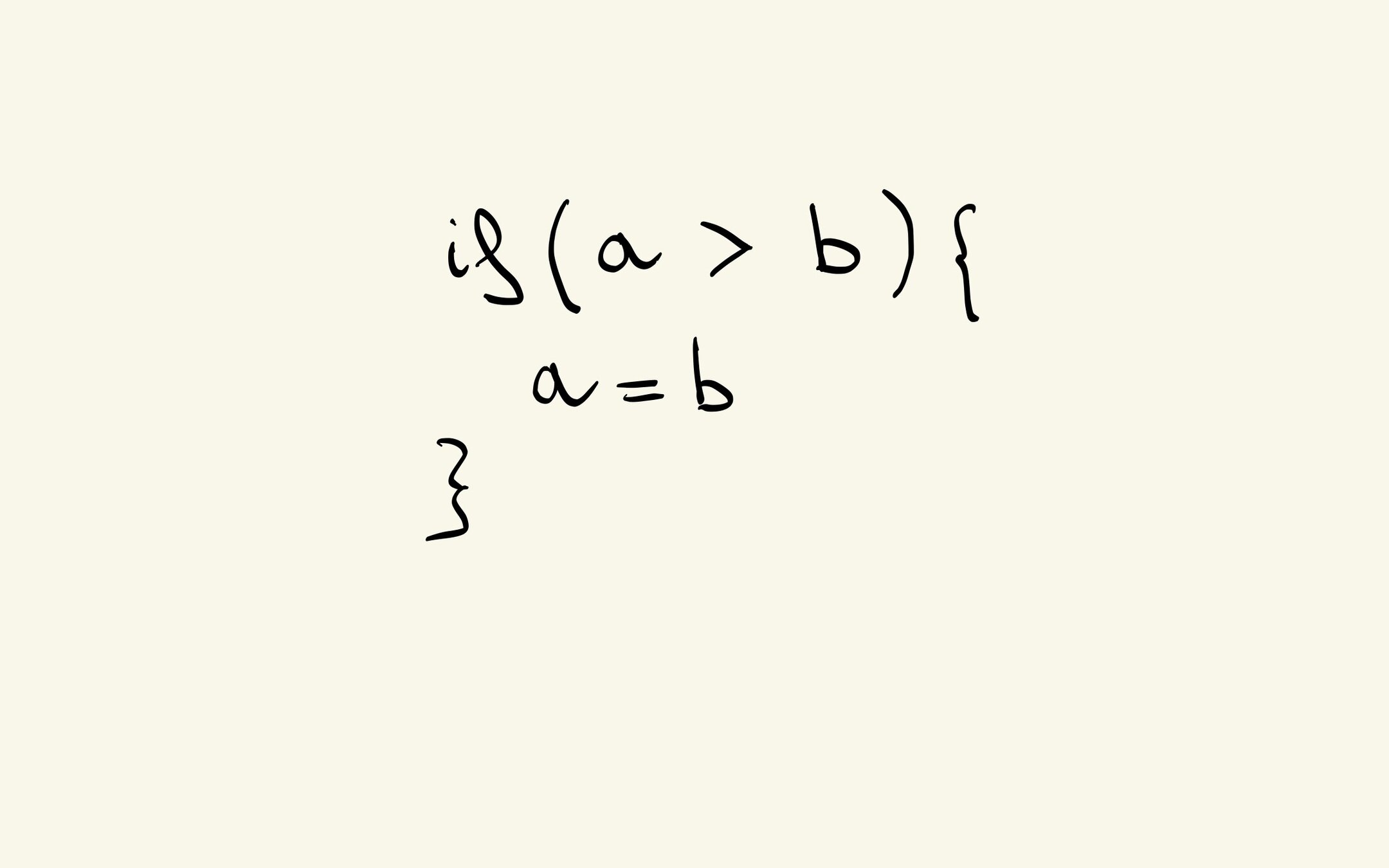

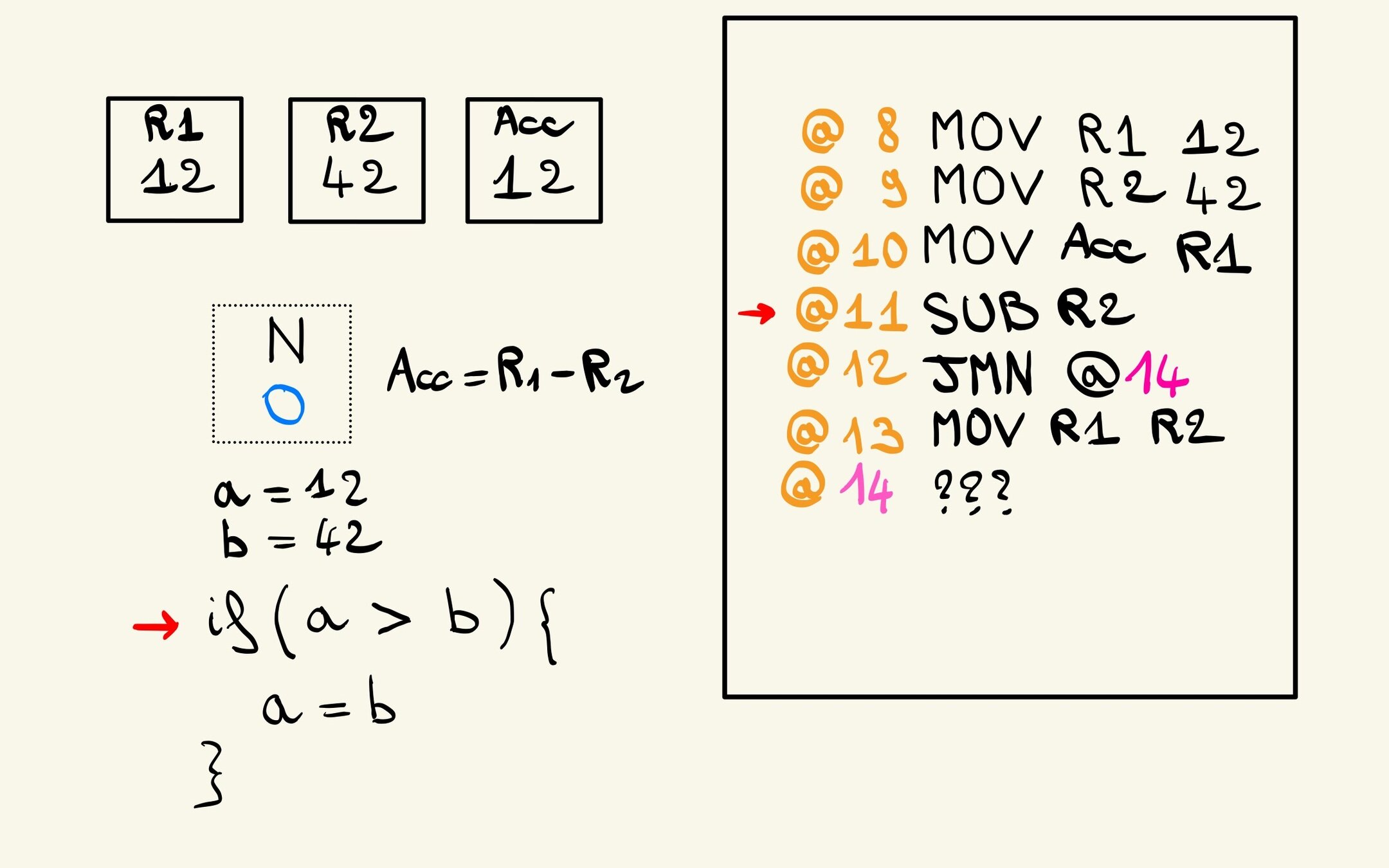

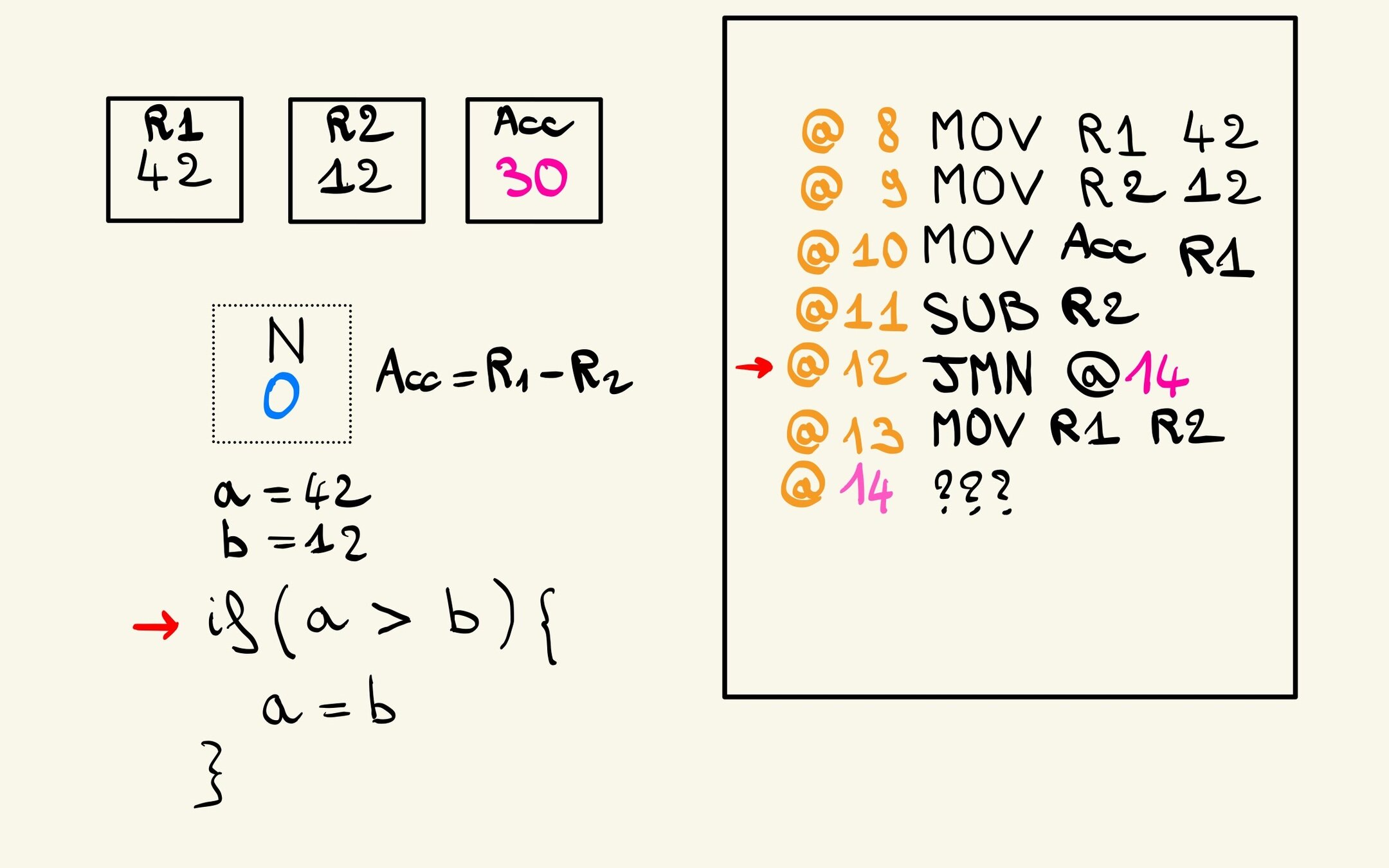

Une autre condition

On fait la soustraction

Le résultat est négatif, alors N=1

On ne rentre pas dans le bloc en sautant à l'instruction de fin de bloc

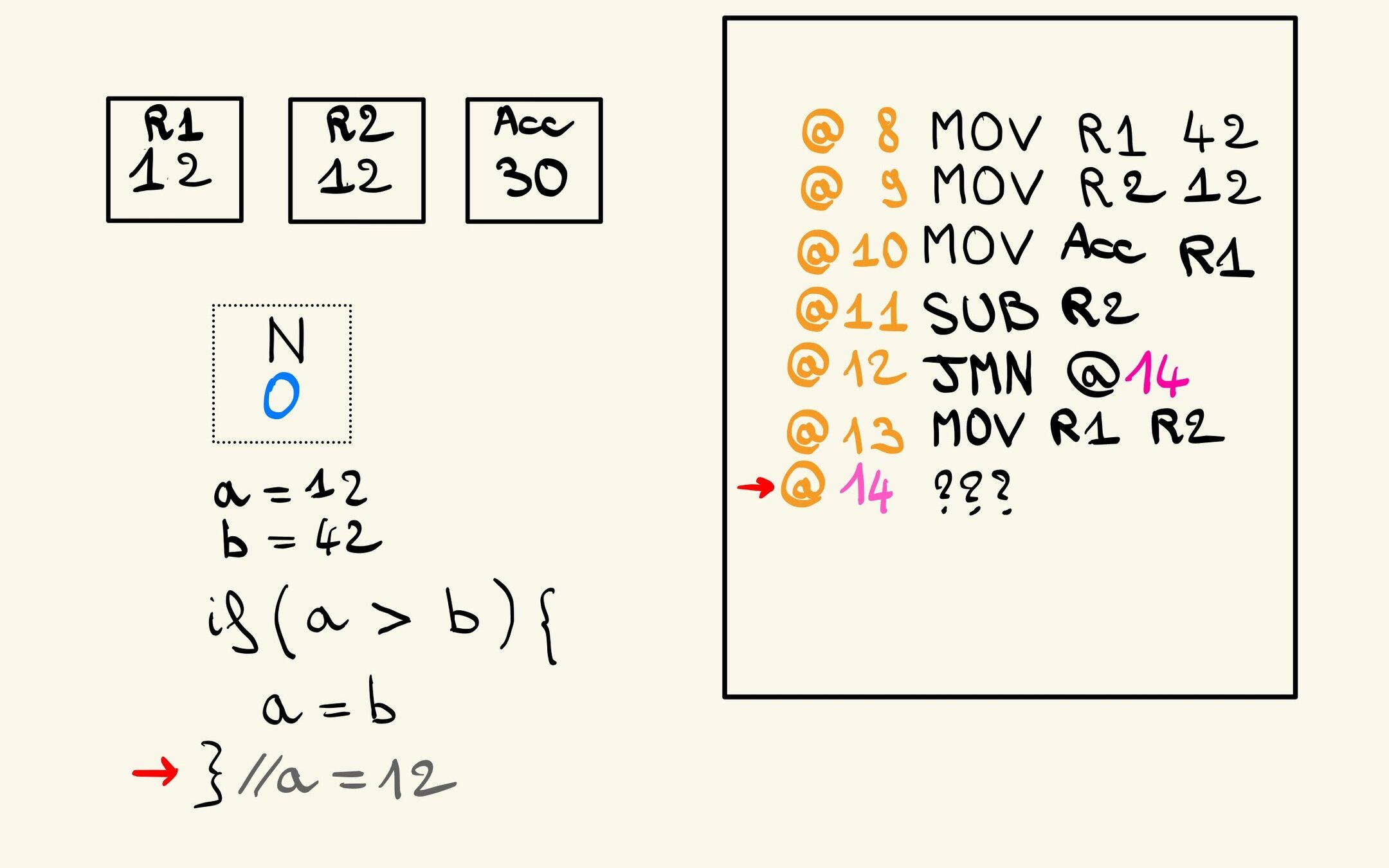

Le résultat n'est pas négatif

On ne saute pas

On sort avec le minimum des deux nombres

On commence à avoir un début de langage

Répétition d'instructions

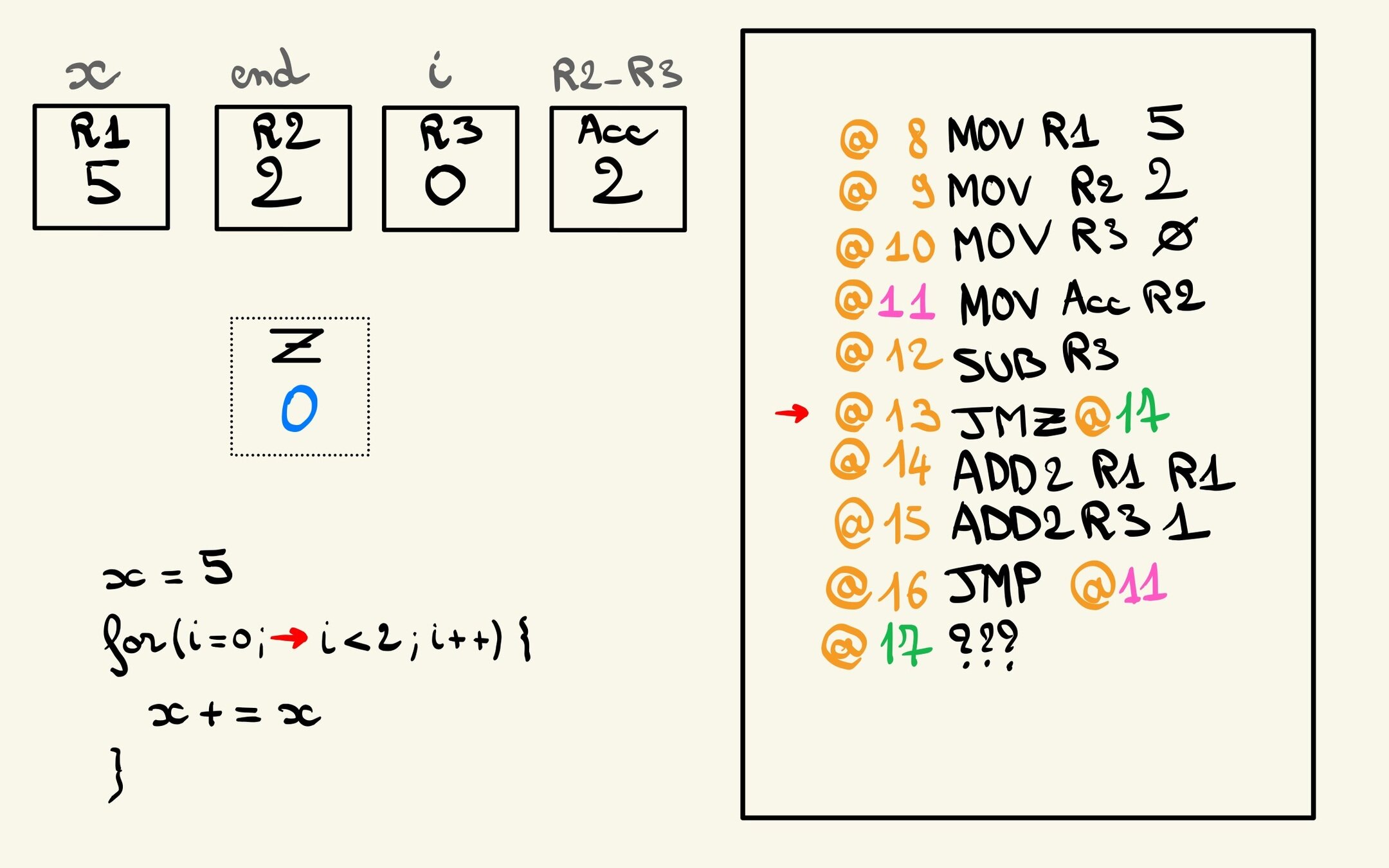

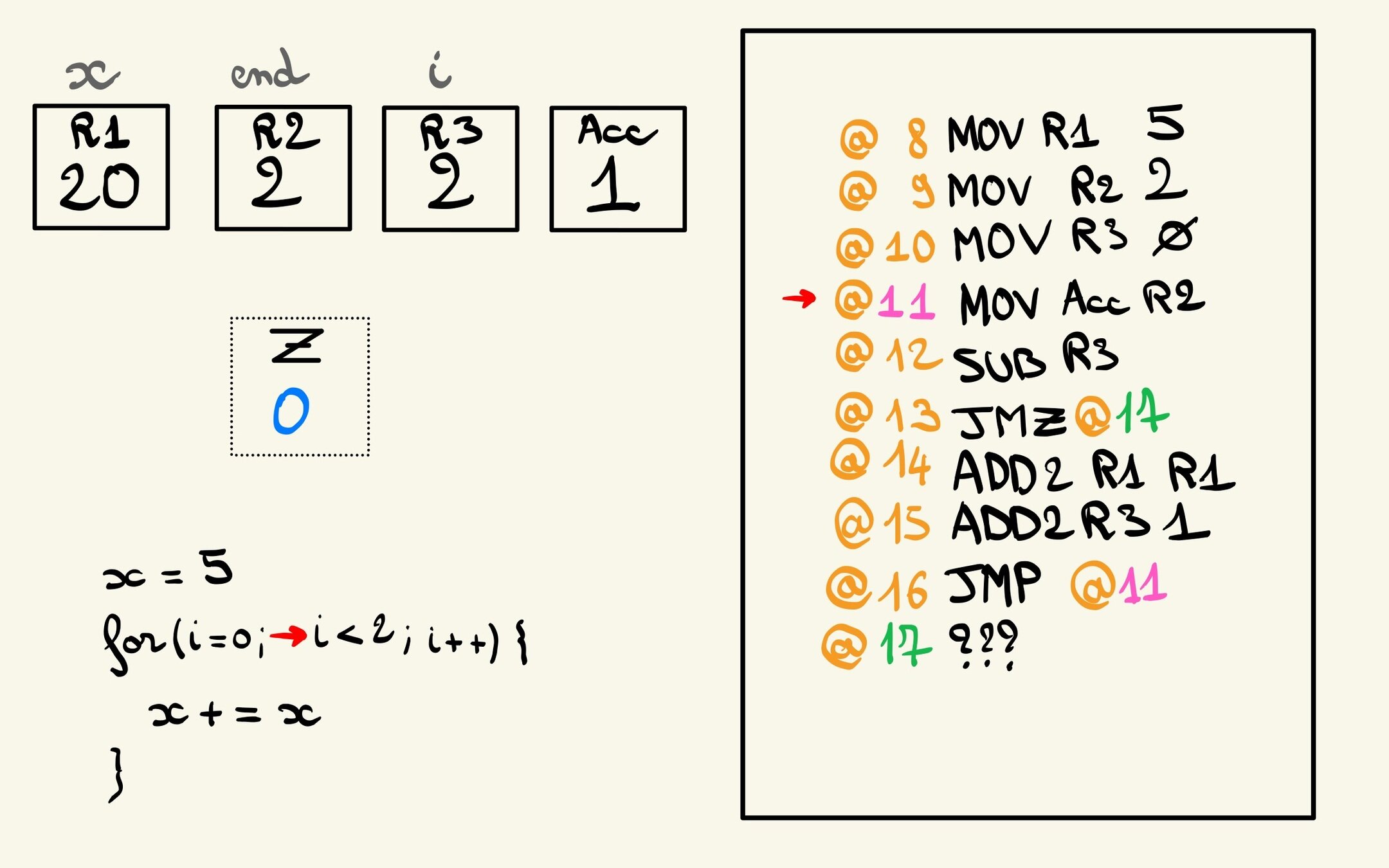

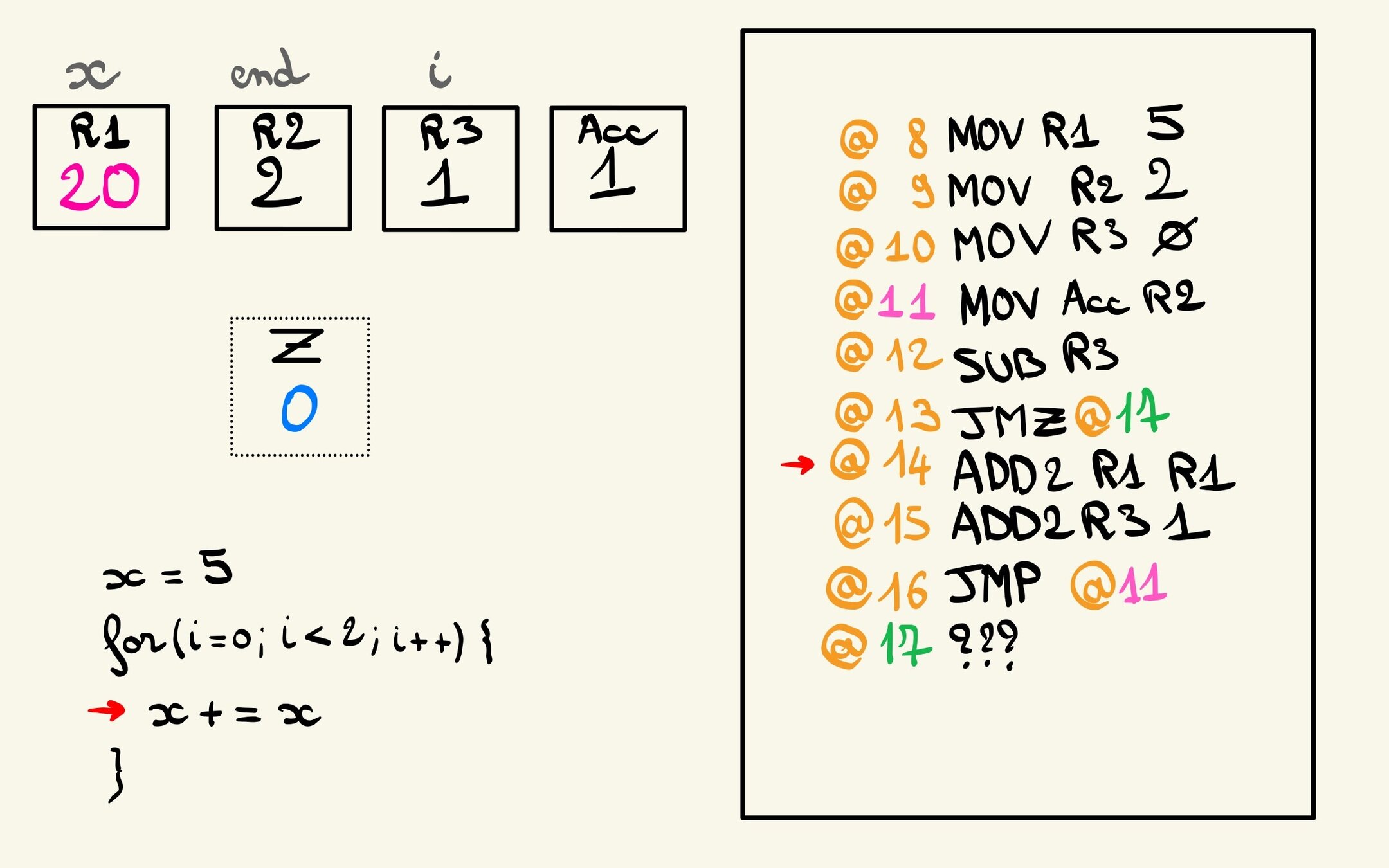

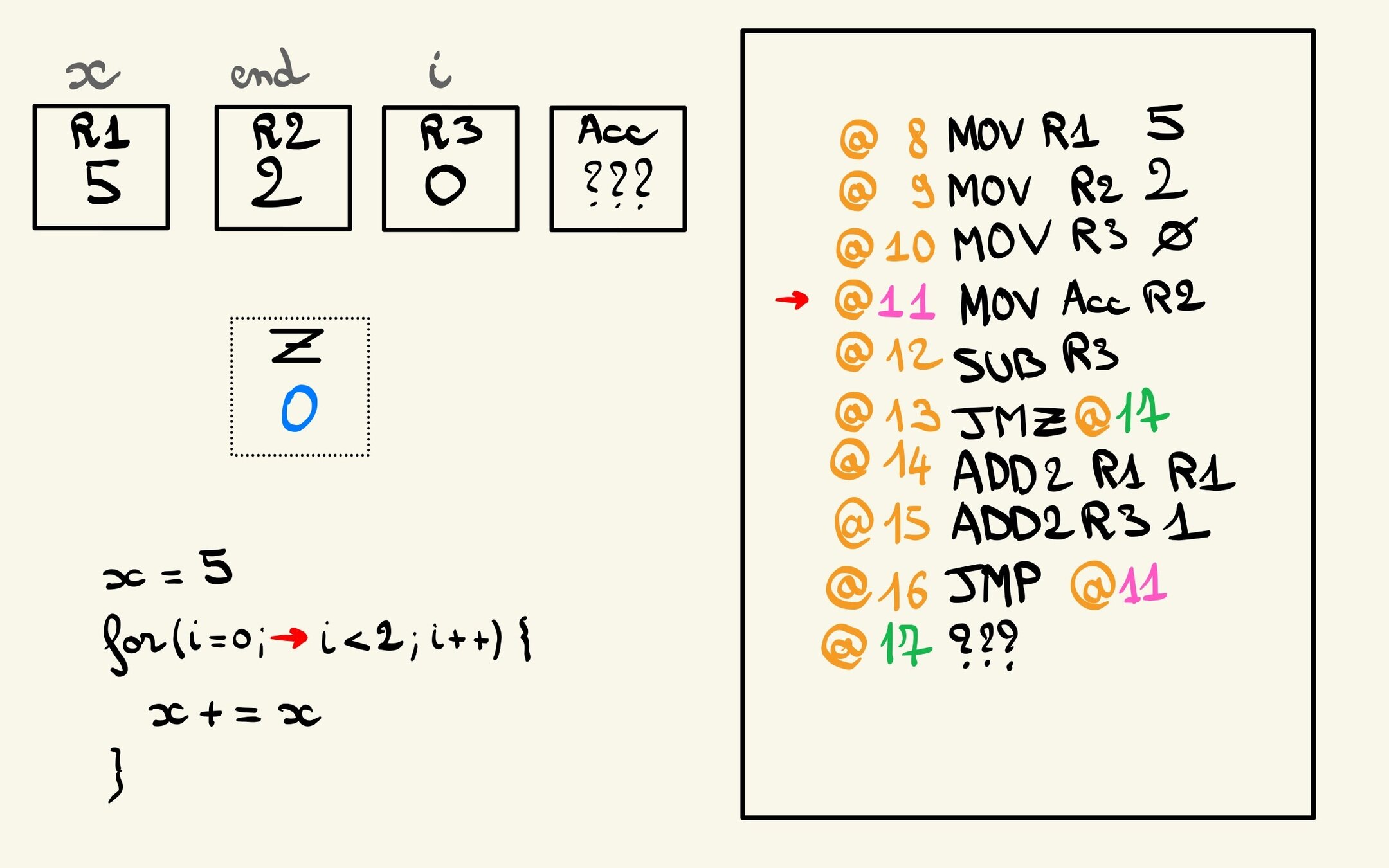

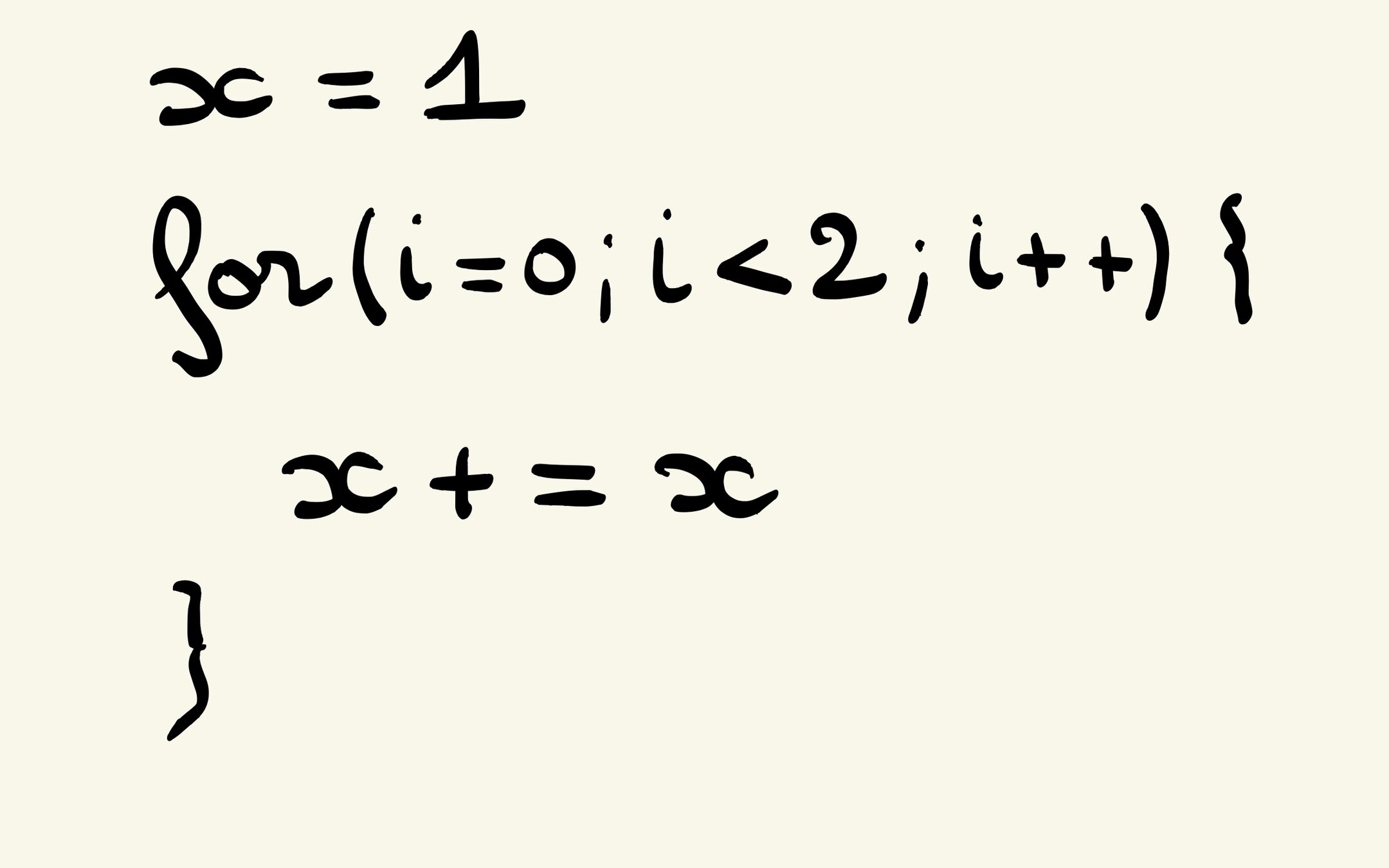

Une boucle for

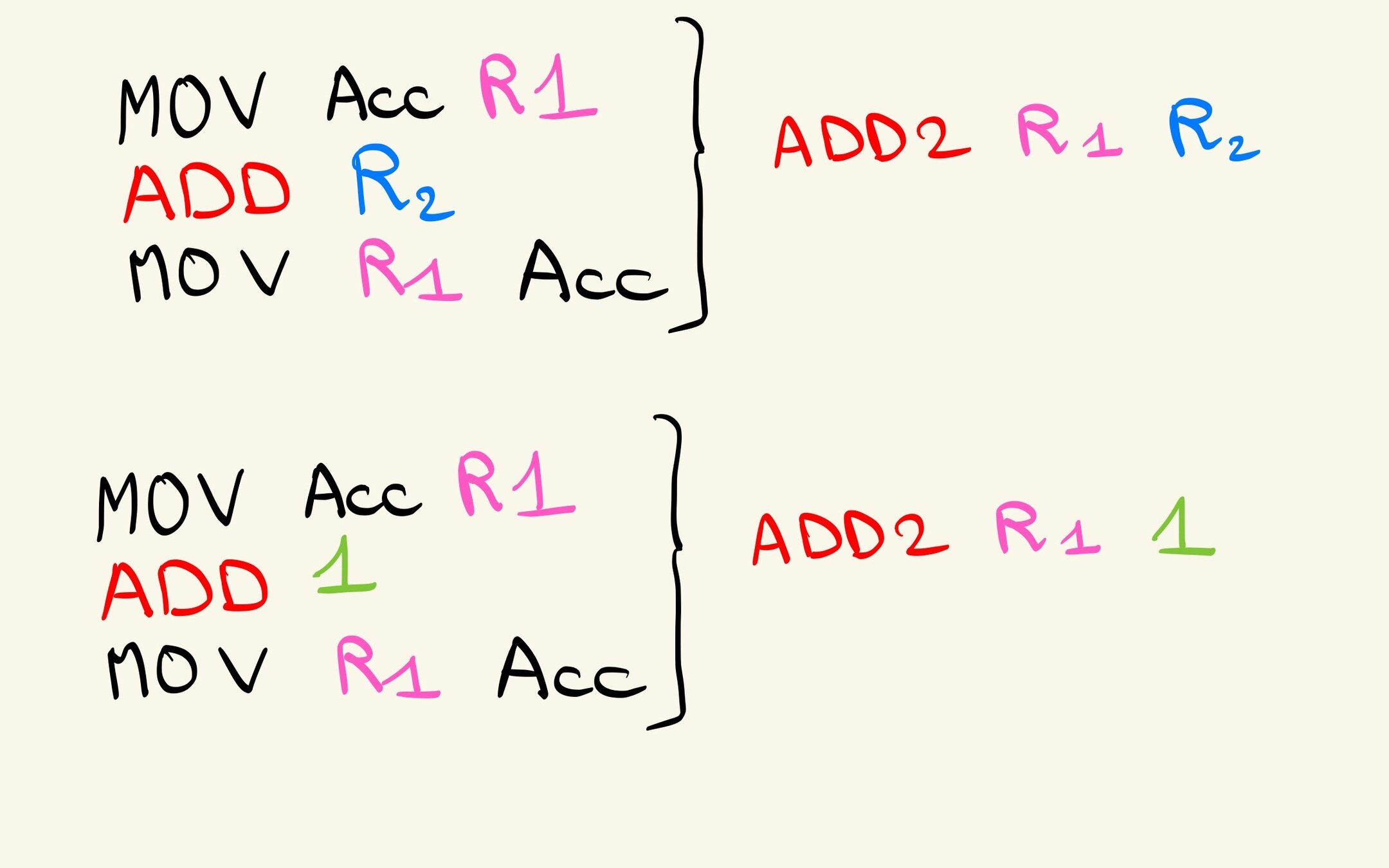

Diminution de verbosité de +=

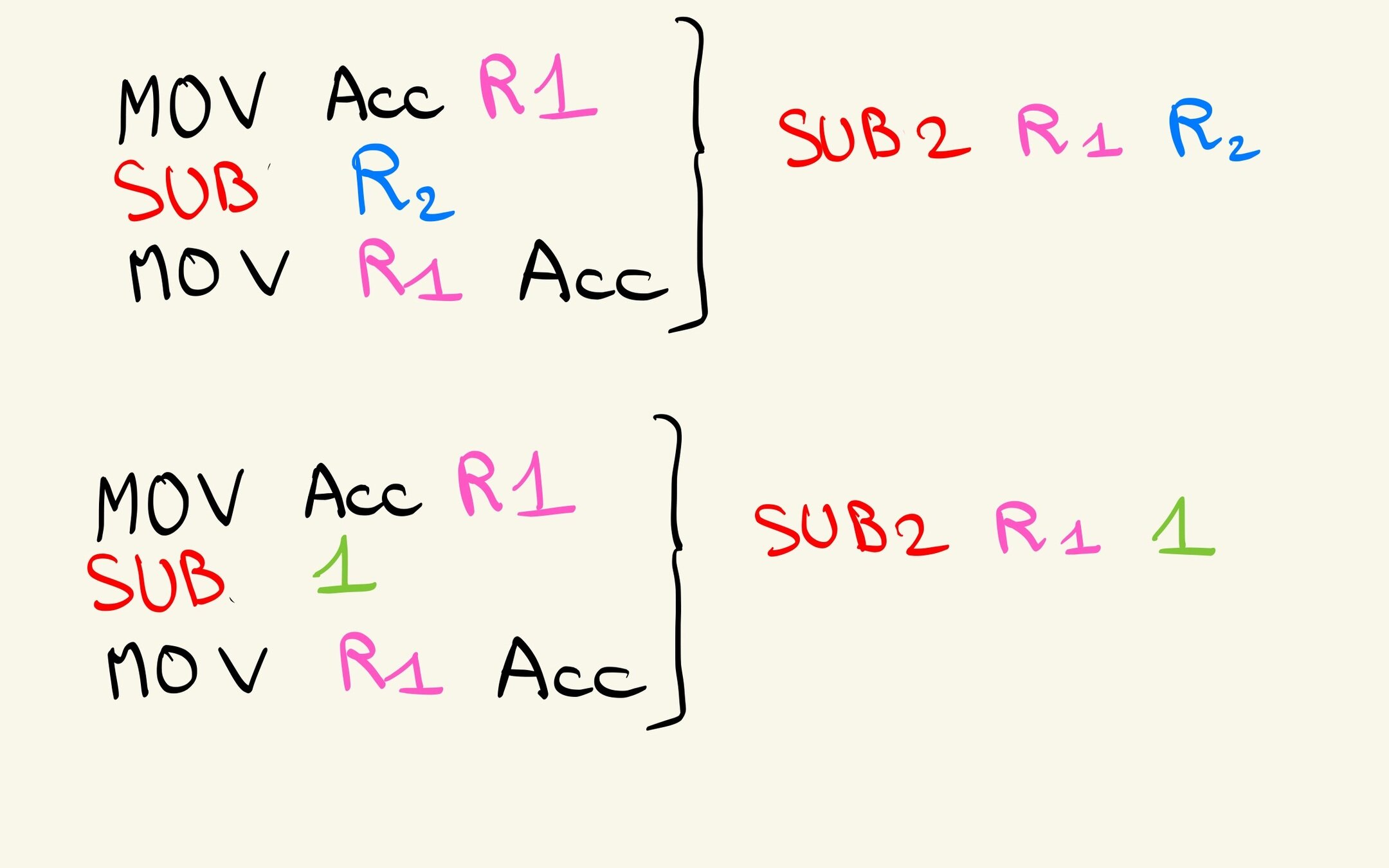

Diminution de verbosité de -=

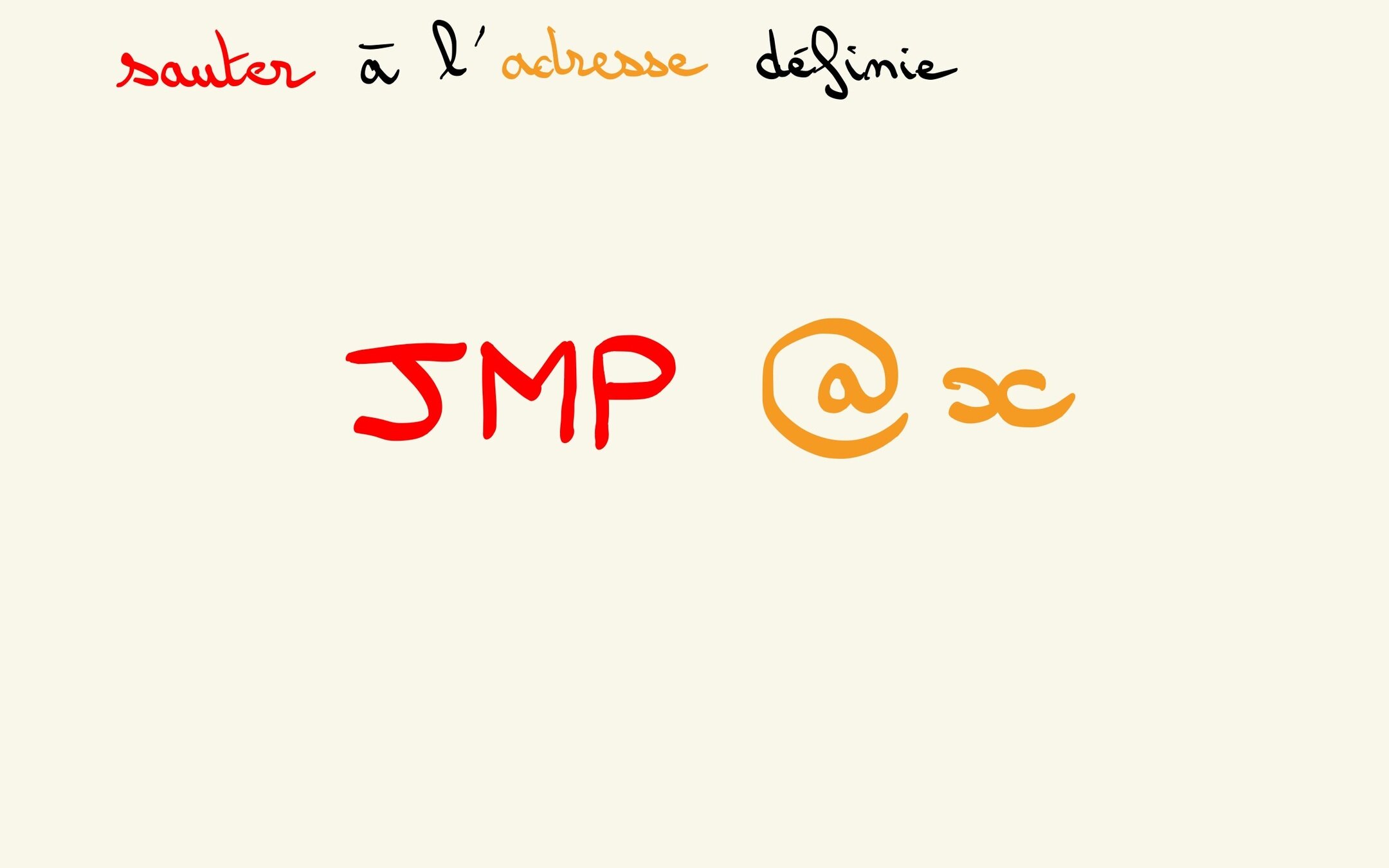

Saut sans condition

Première vérification de la condition

i est différent de 2

On ne saute pas

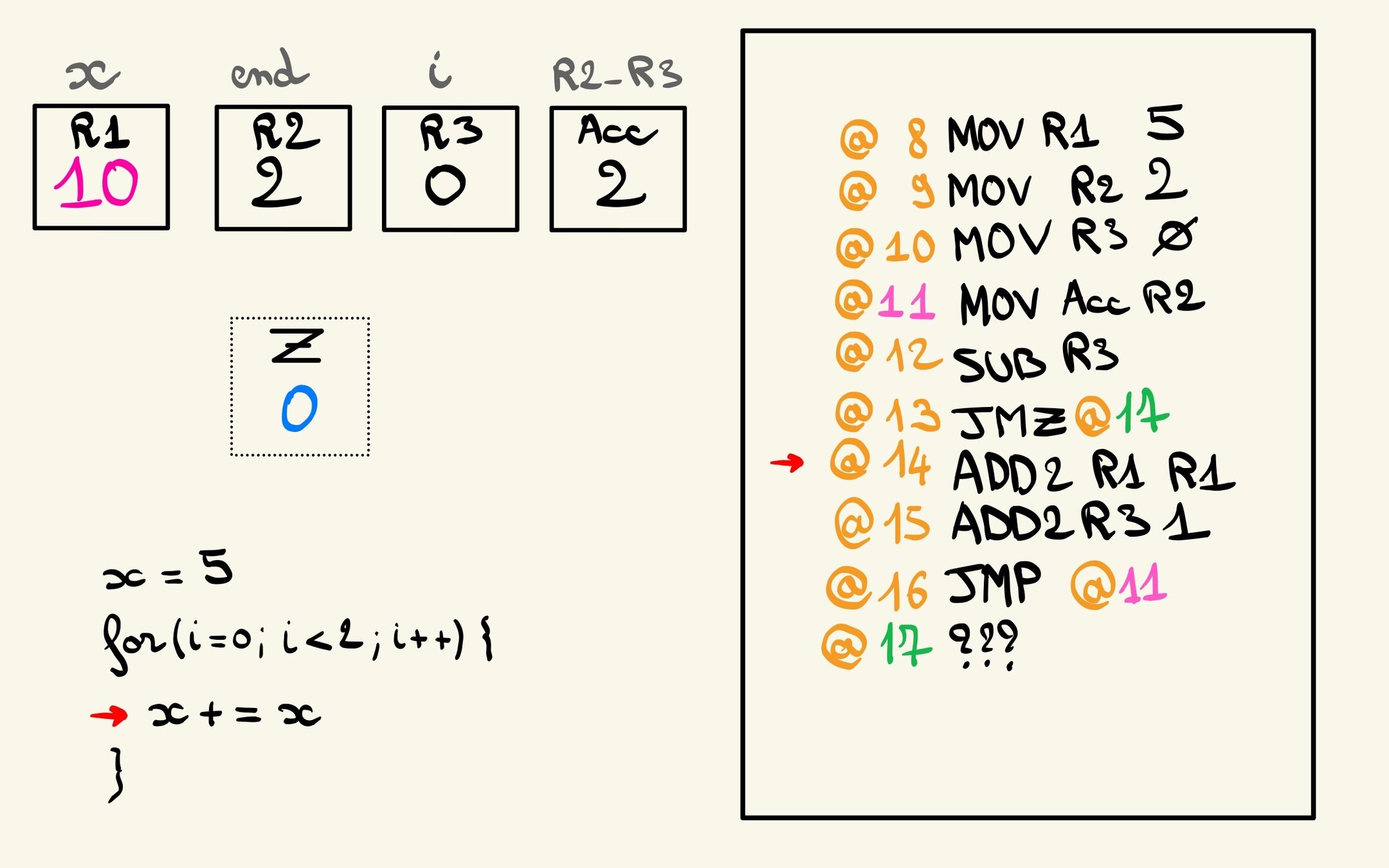

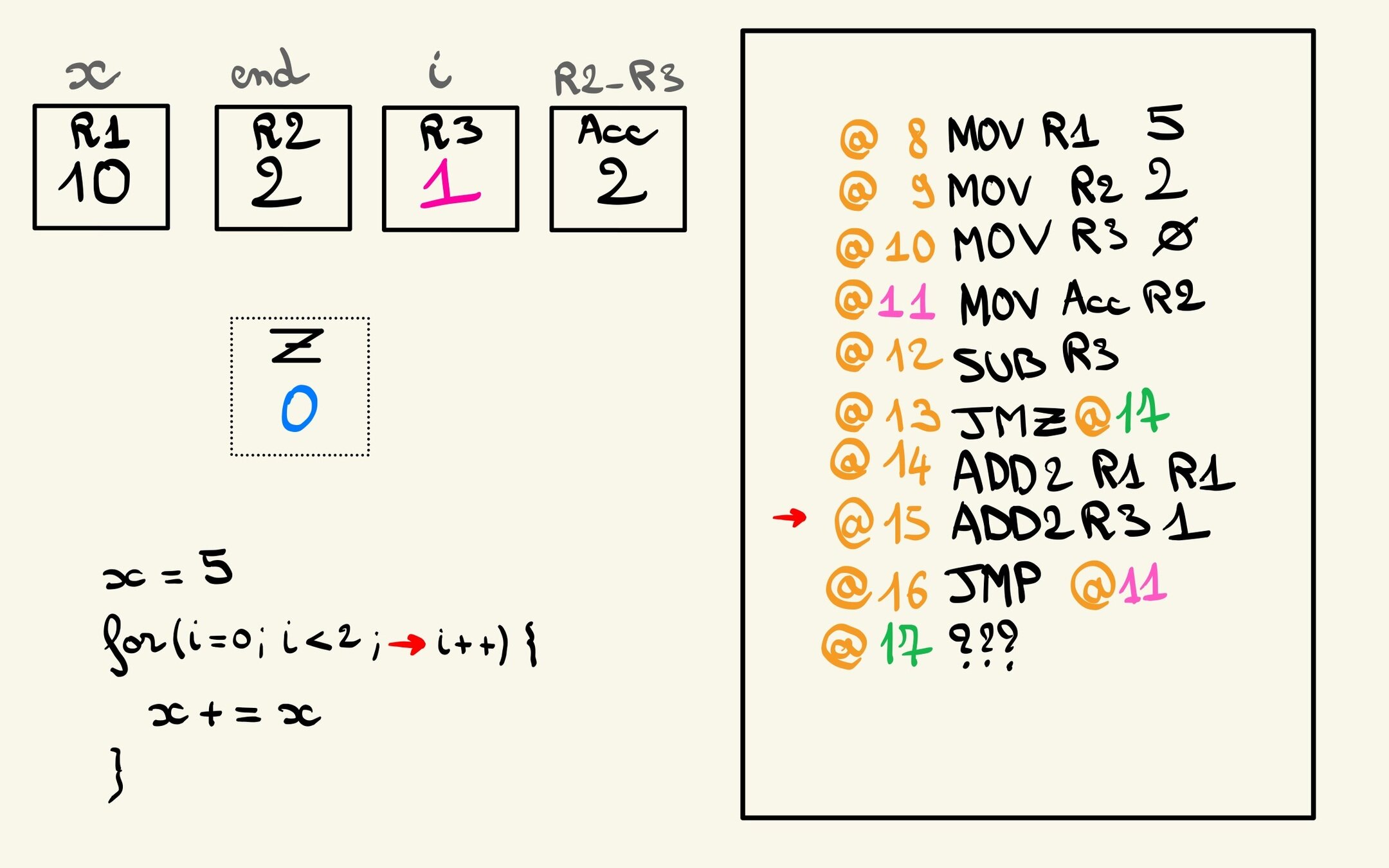

On incrémente i

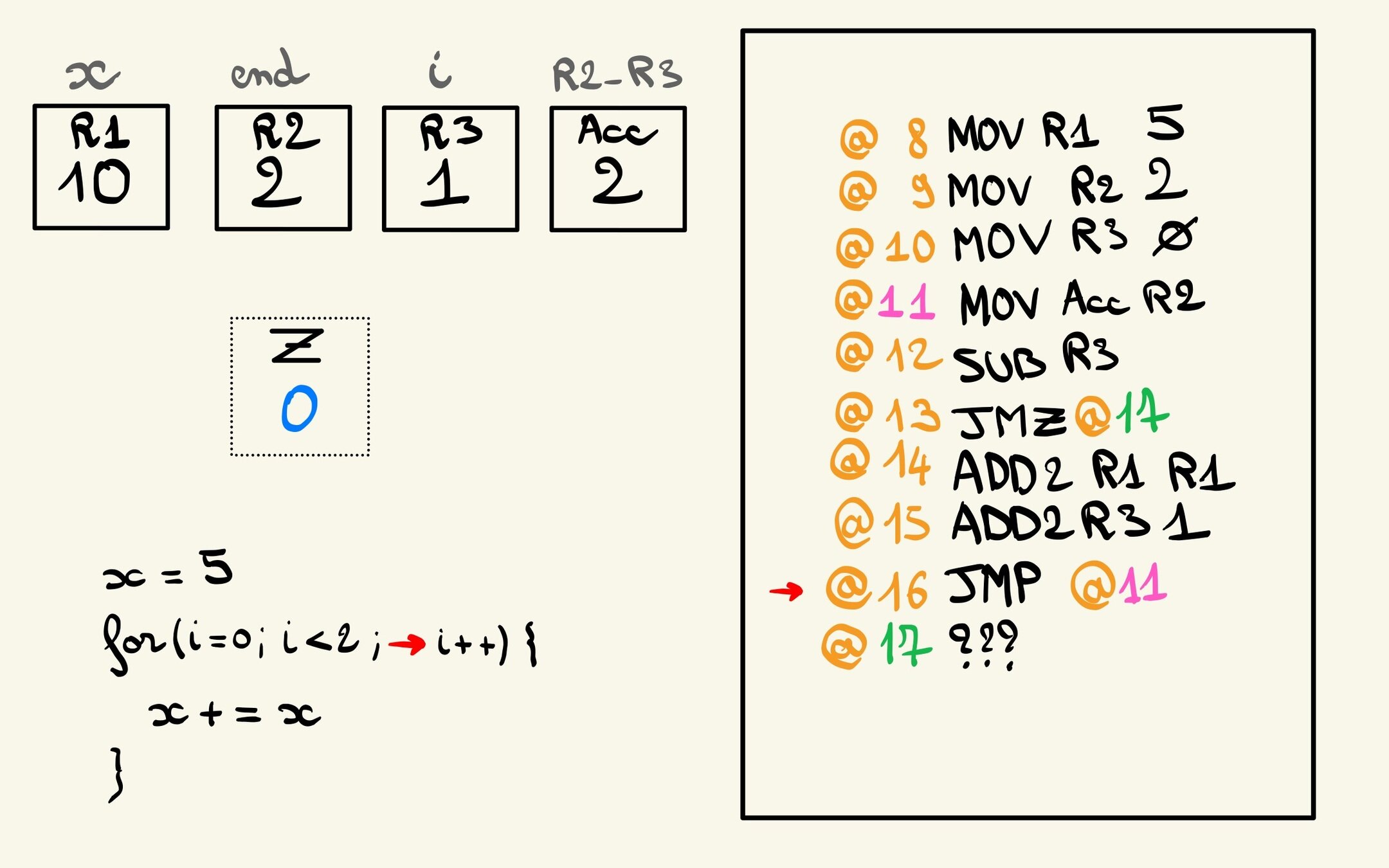

On jump au début de la boucle

Et c'est reparti pour un tour

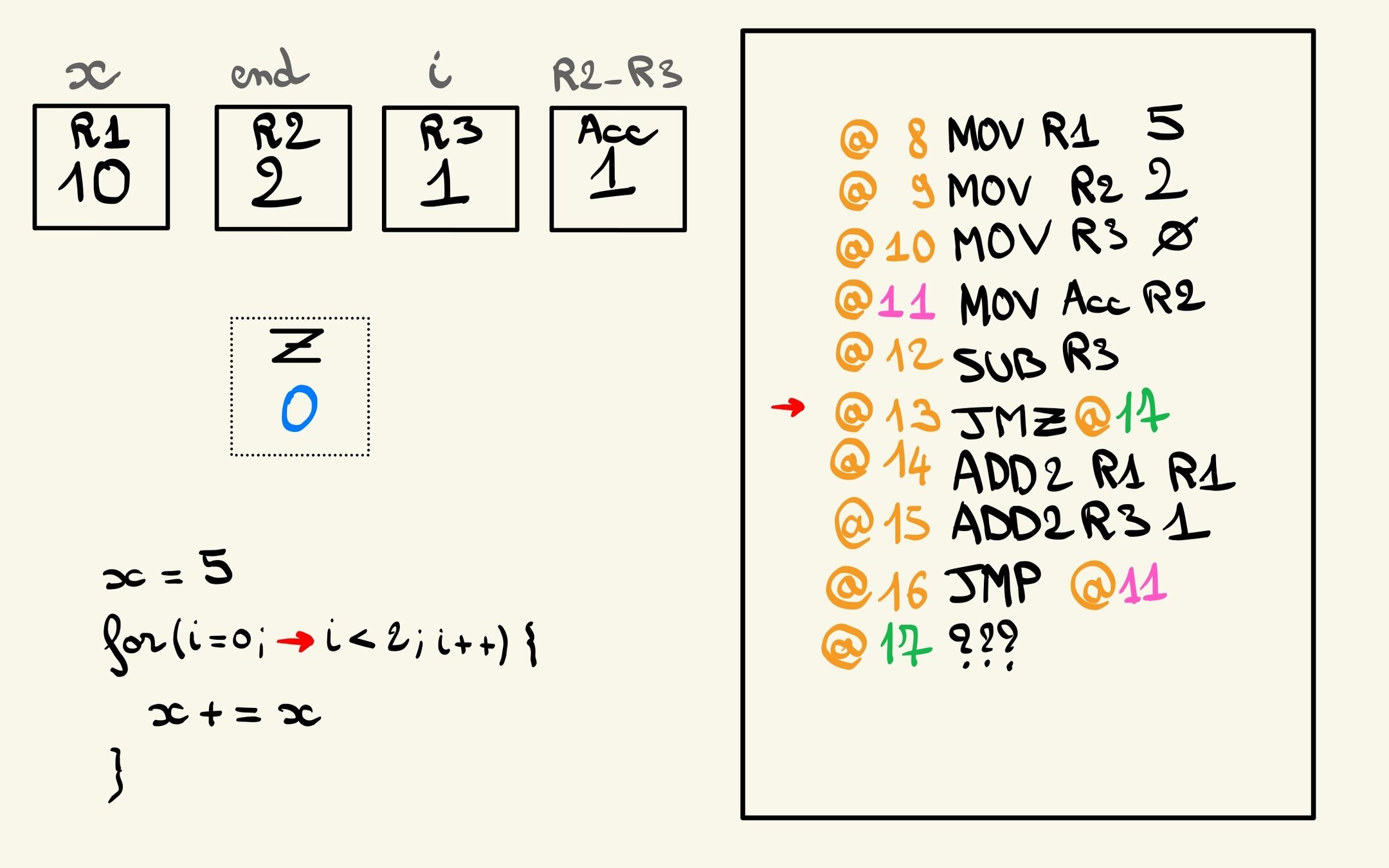

i est différent de 2

On ne saute pas

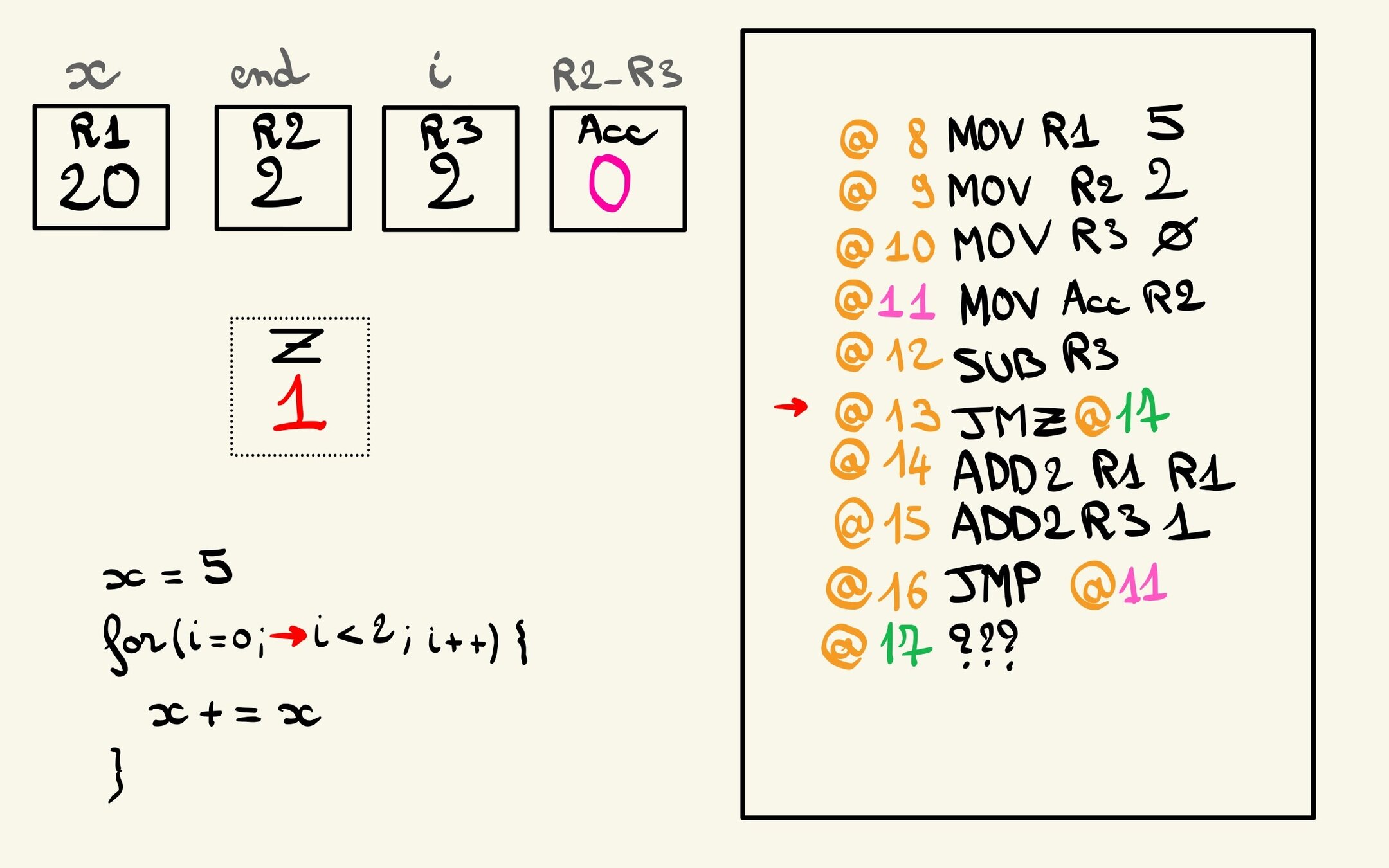

i vaut 2 maintenant

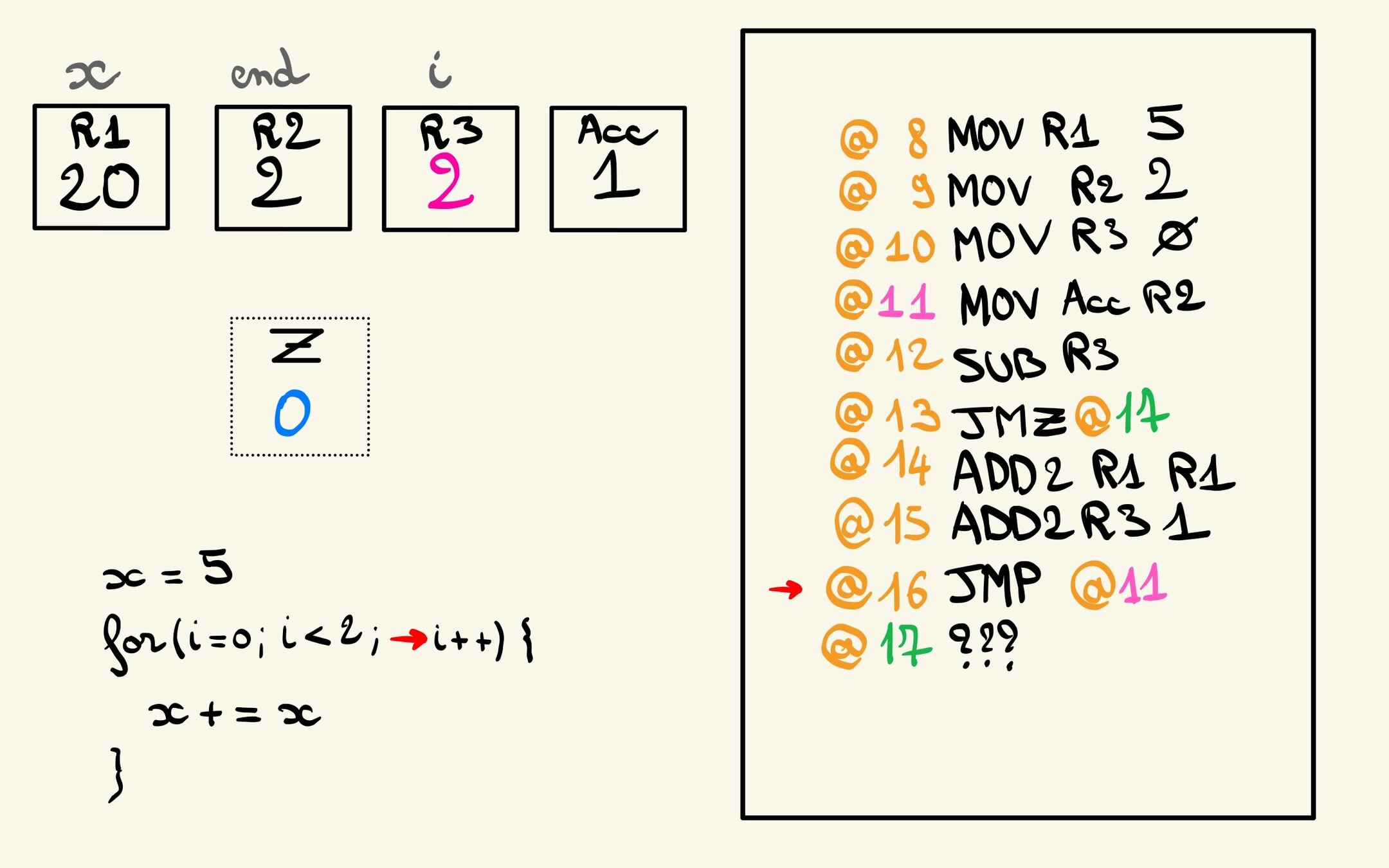

on revient au début de la boucle

Z = 1 car i = 2

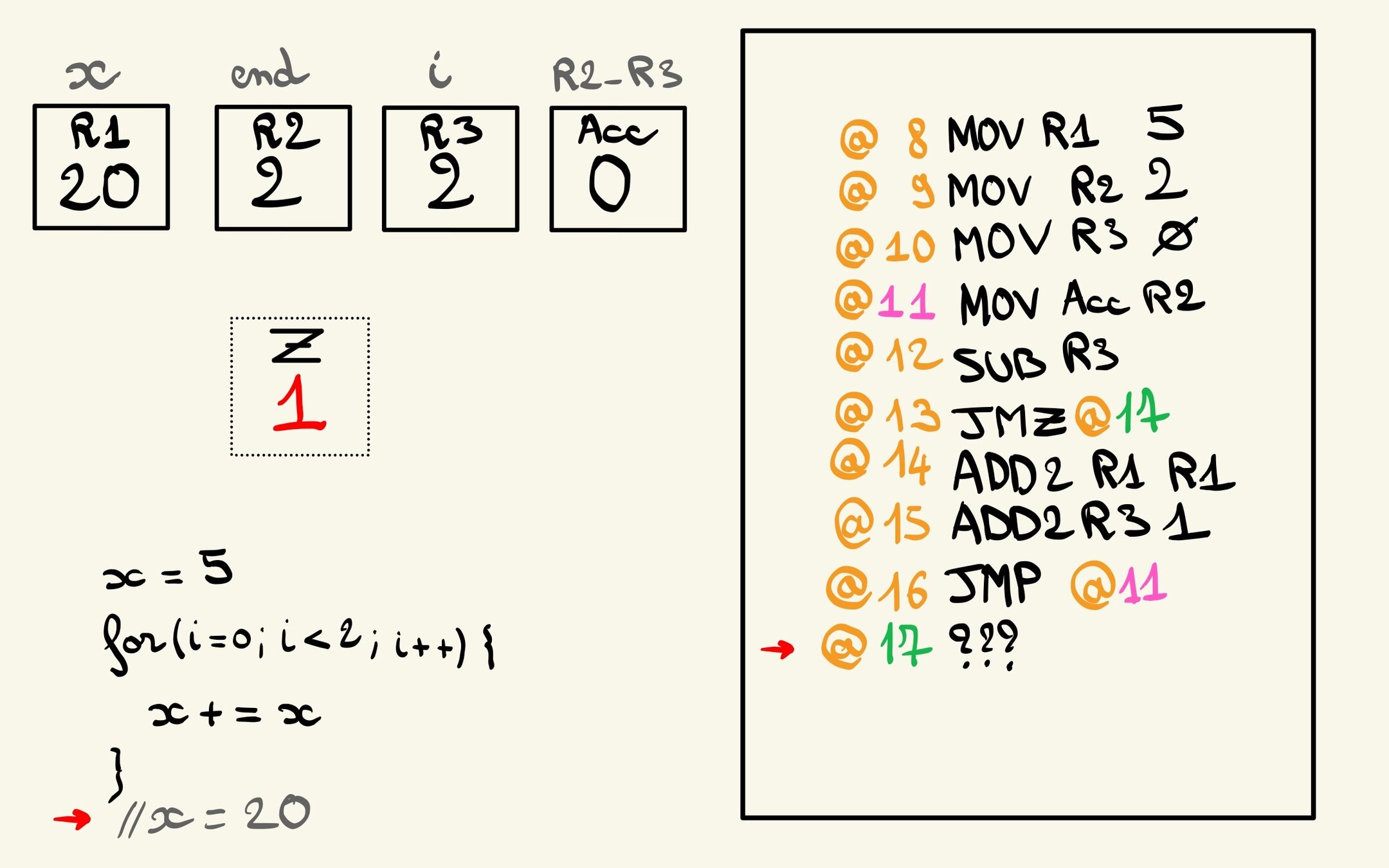

On saute !

Et de 3 !! 🎉

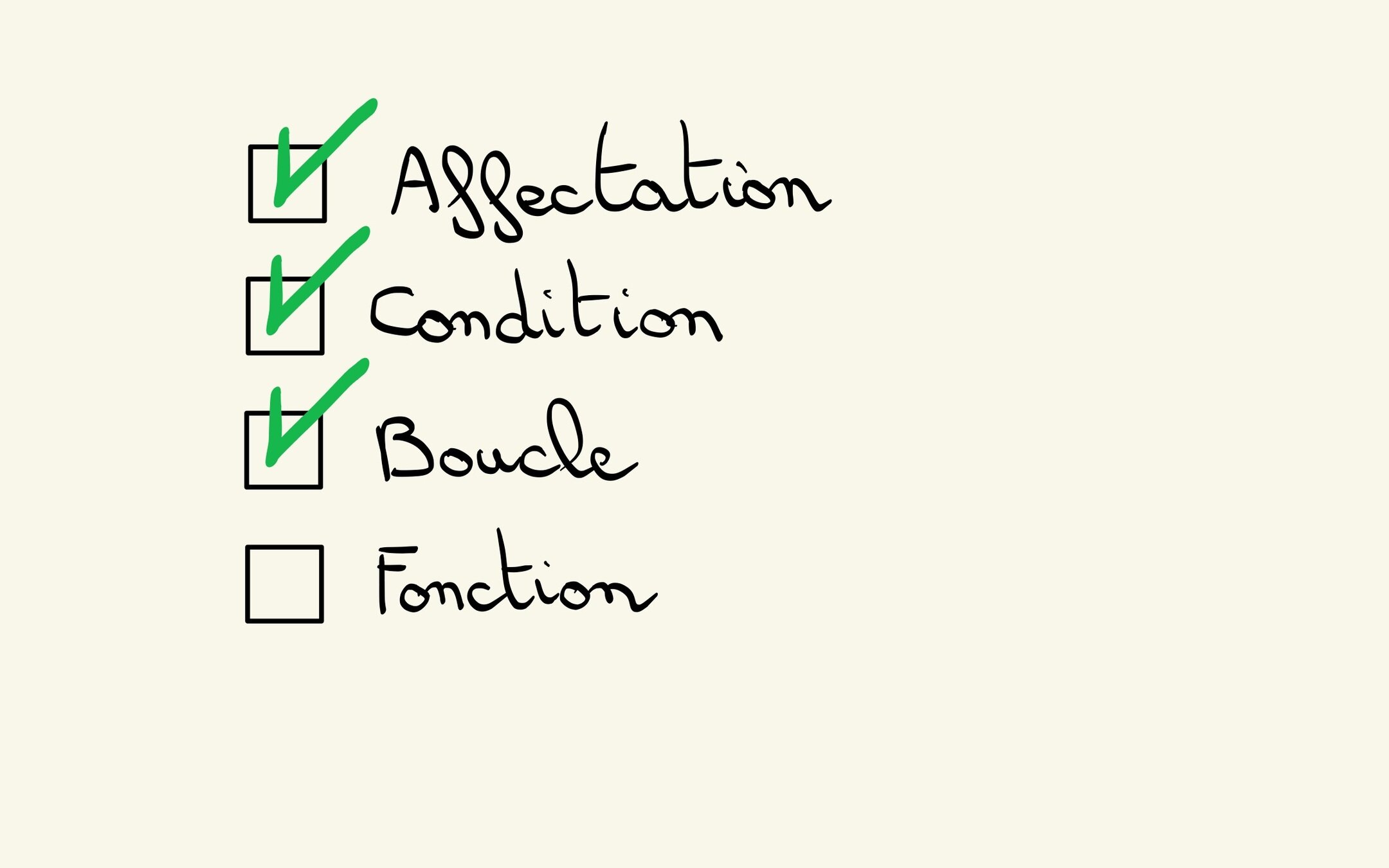

Modularisation et réutilisation

Ajouter deux nombres et affecter le résultat

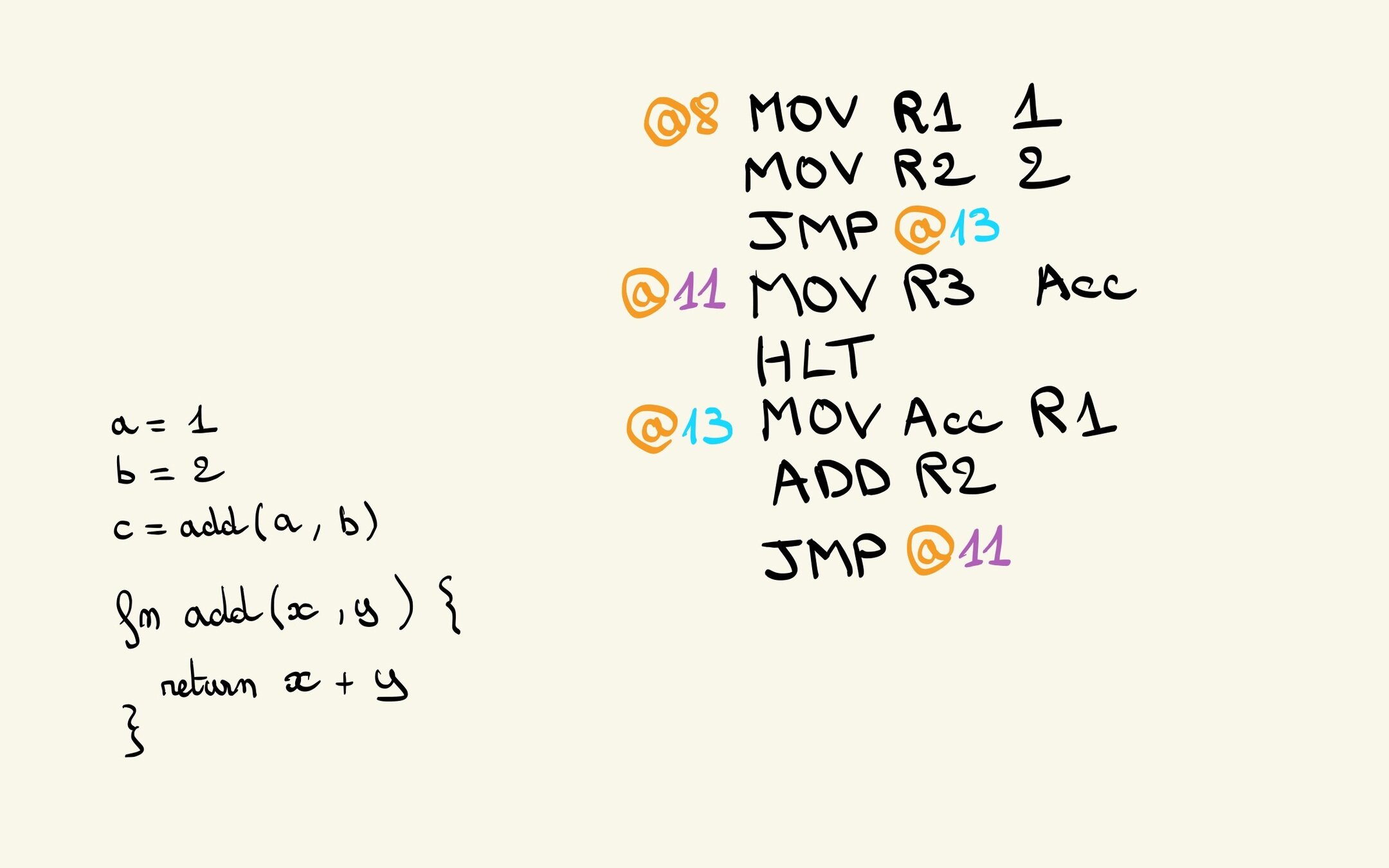

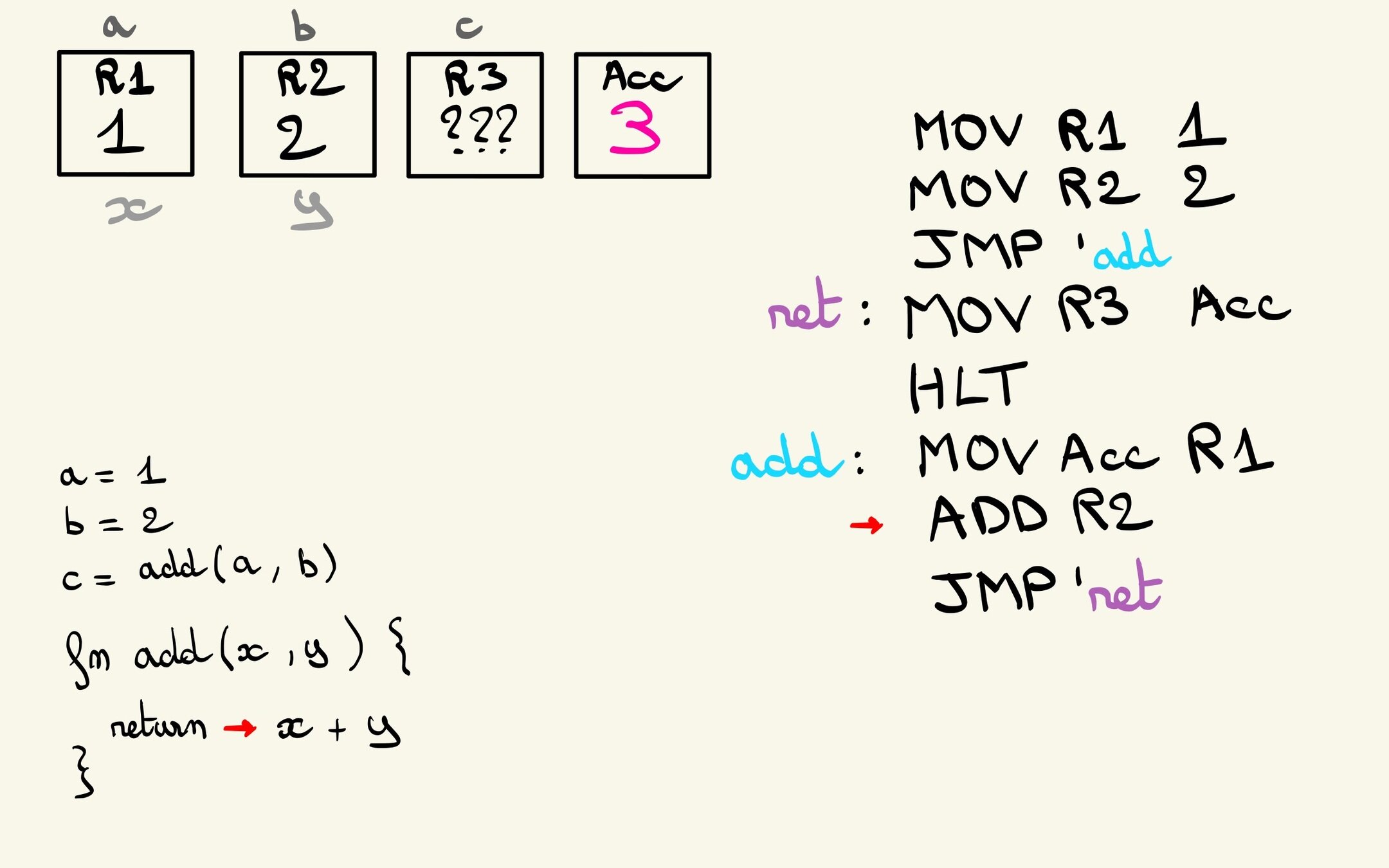

Une implémentation possible

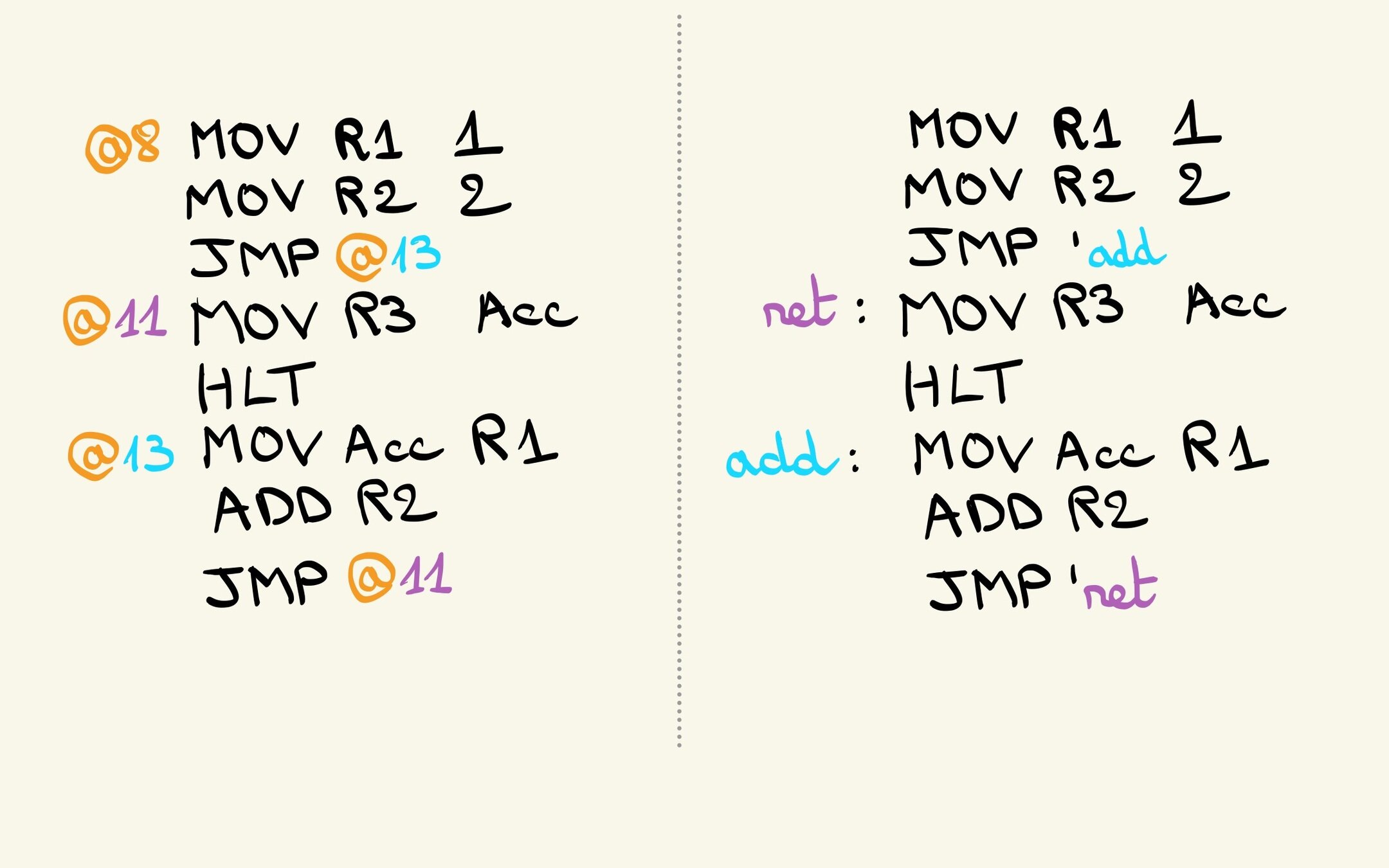

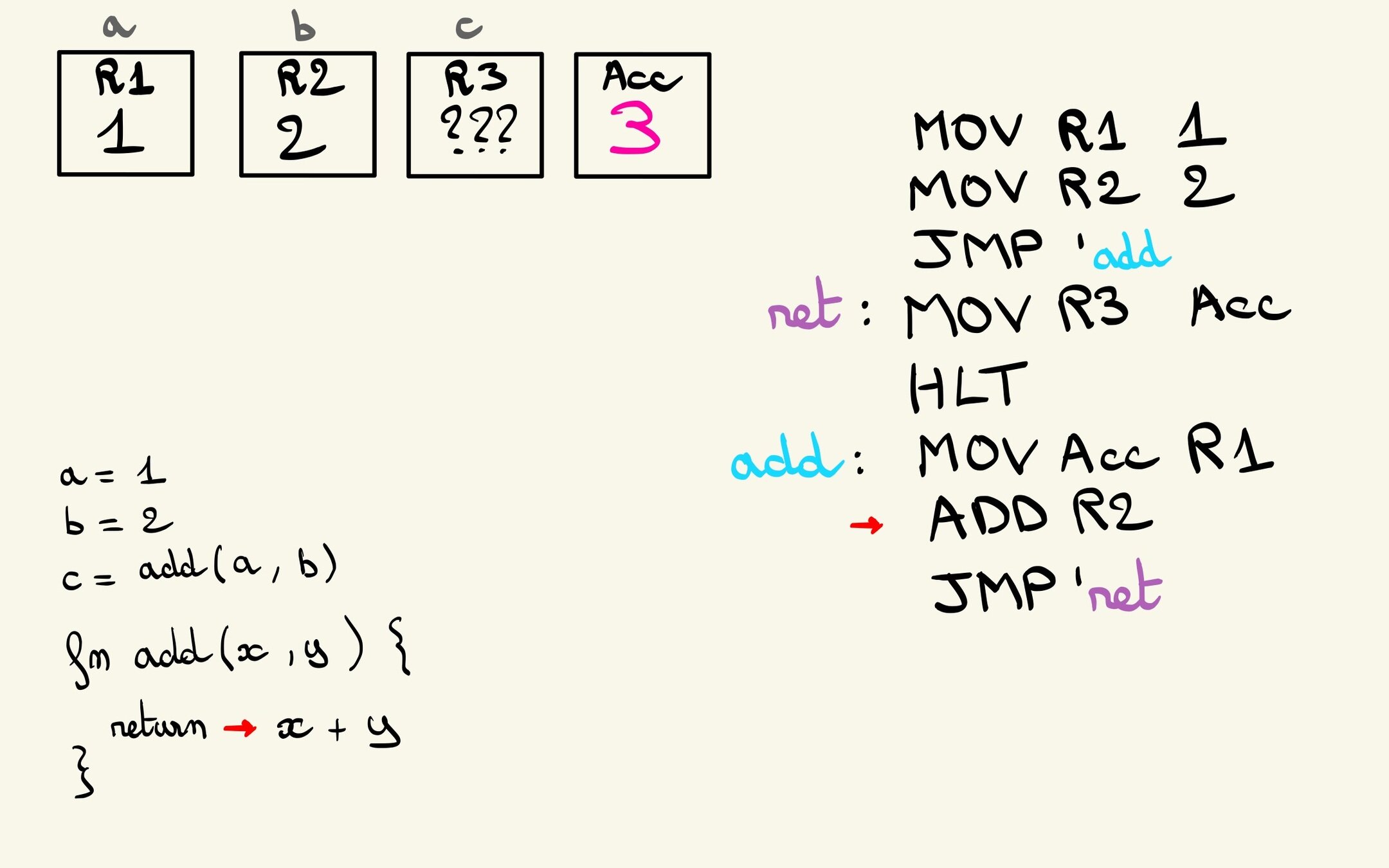

Introduction de la notion de labels

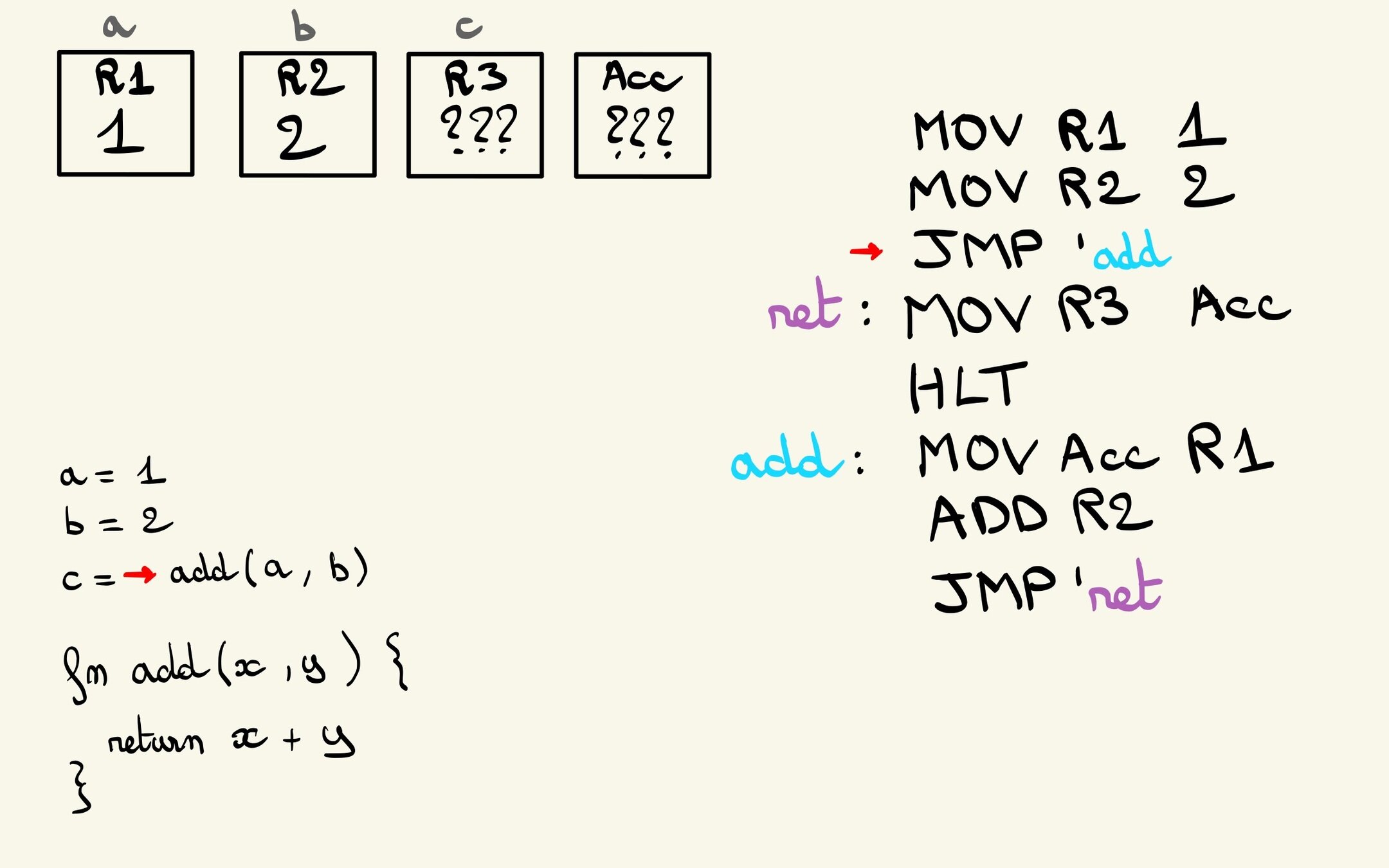

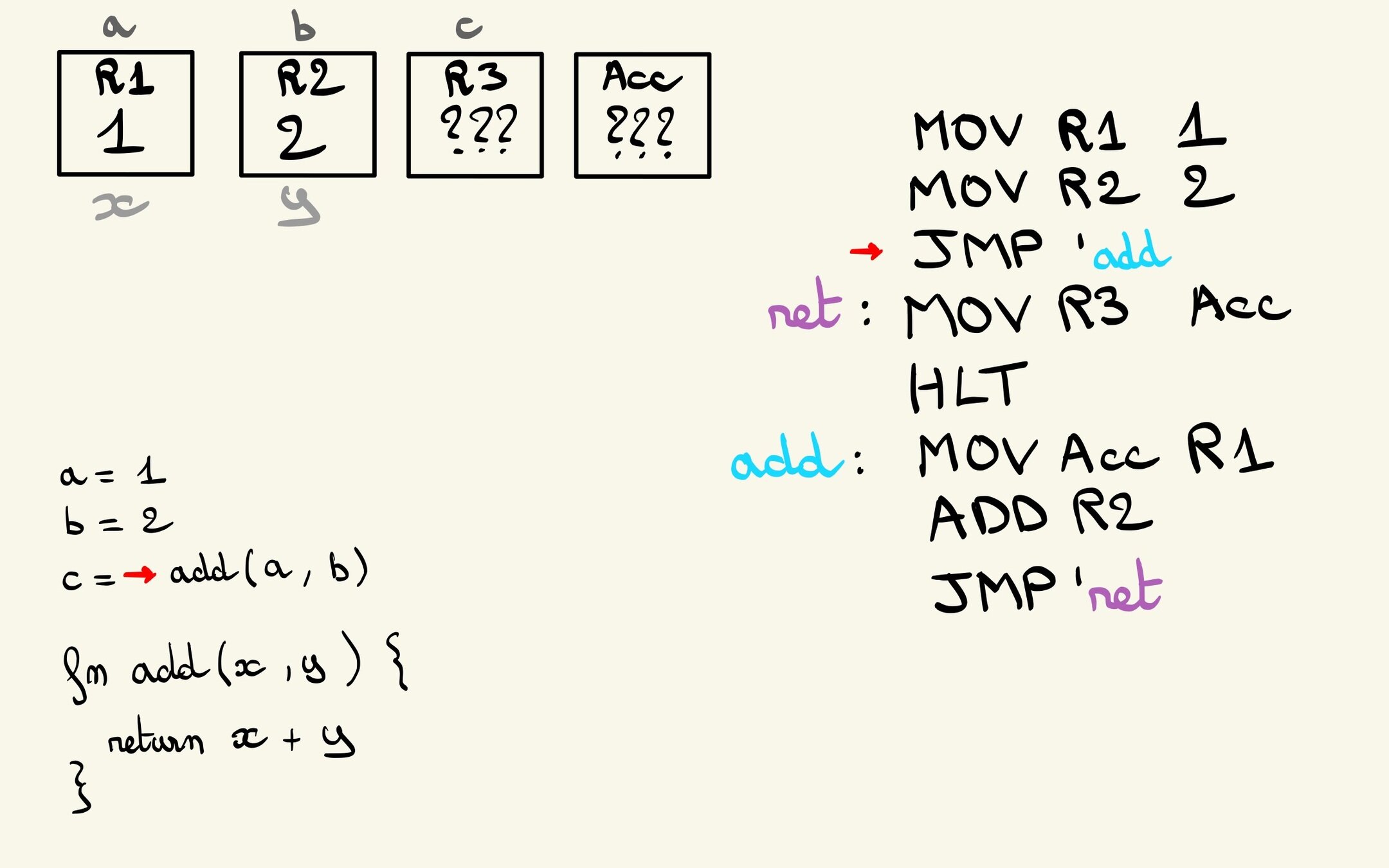

Avant l'appel de add

Corps de la fonction

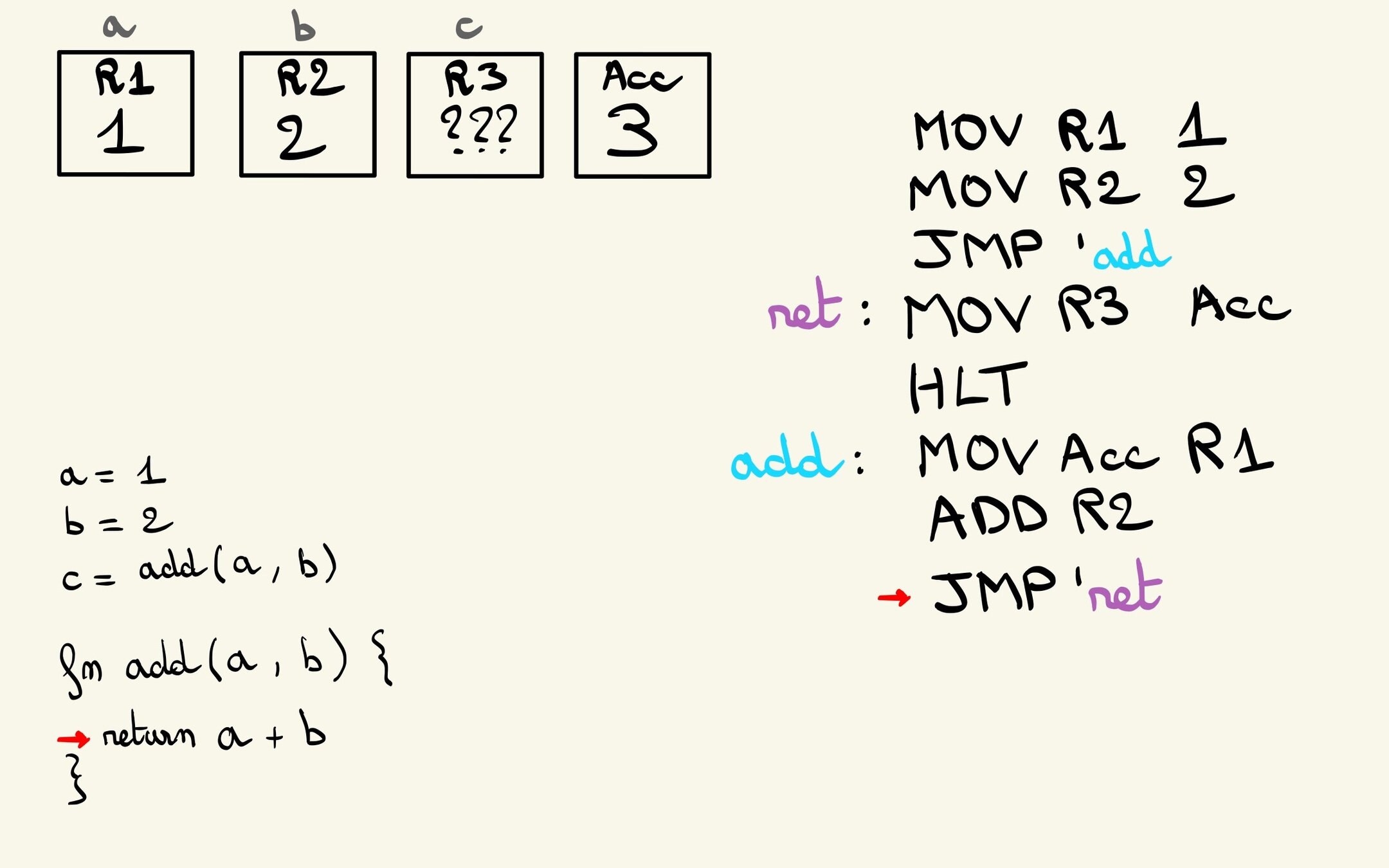

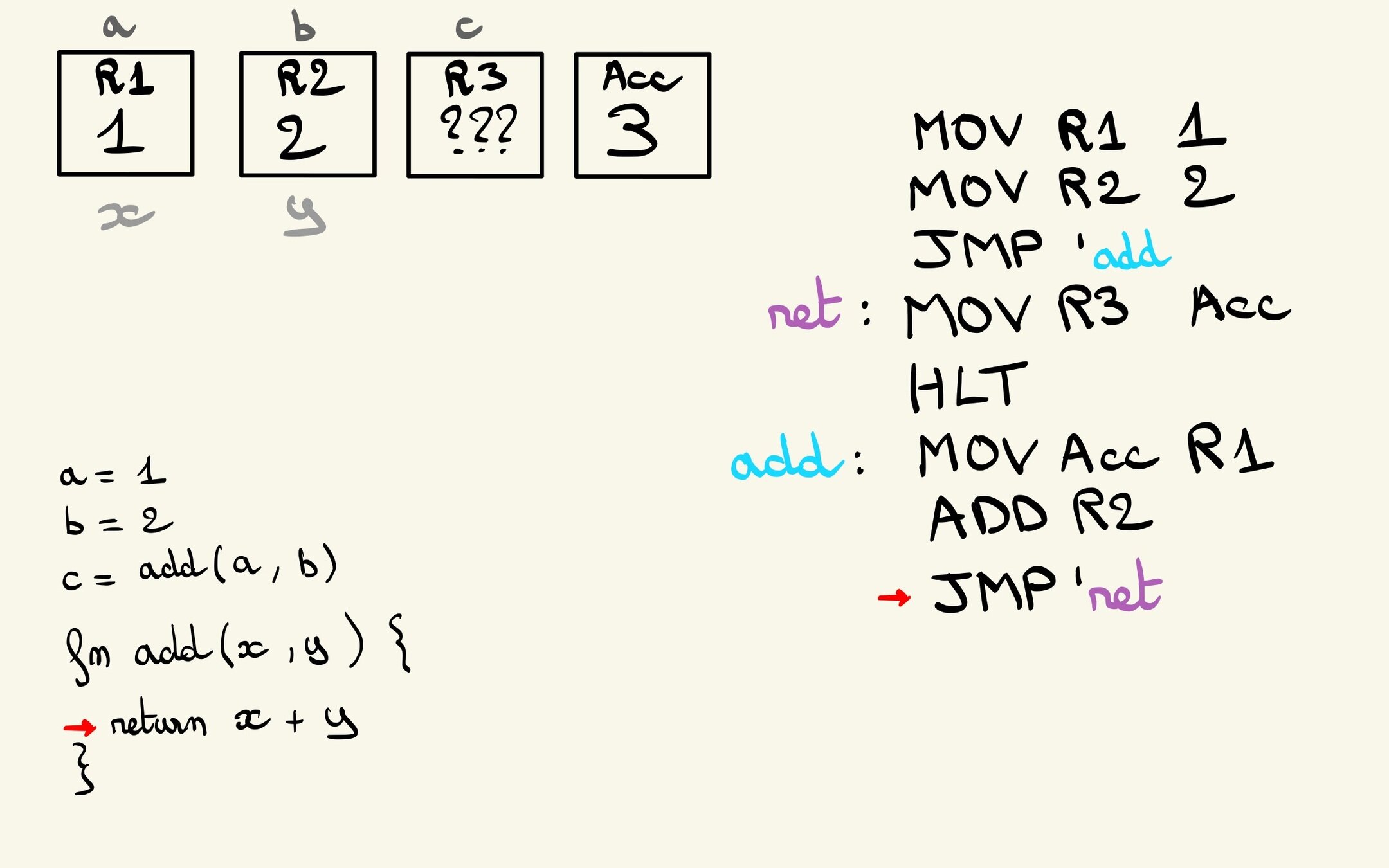

Retour de fonction

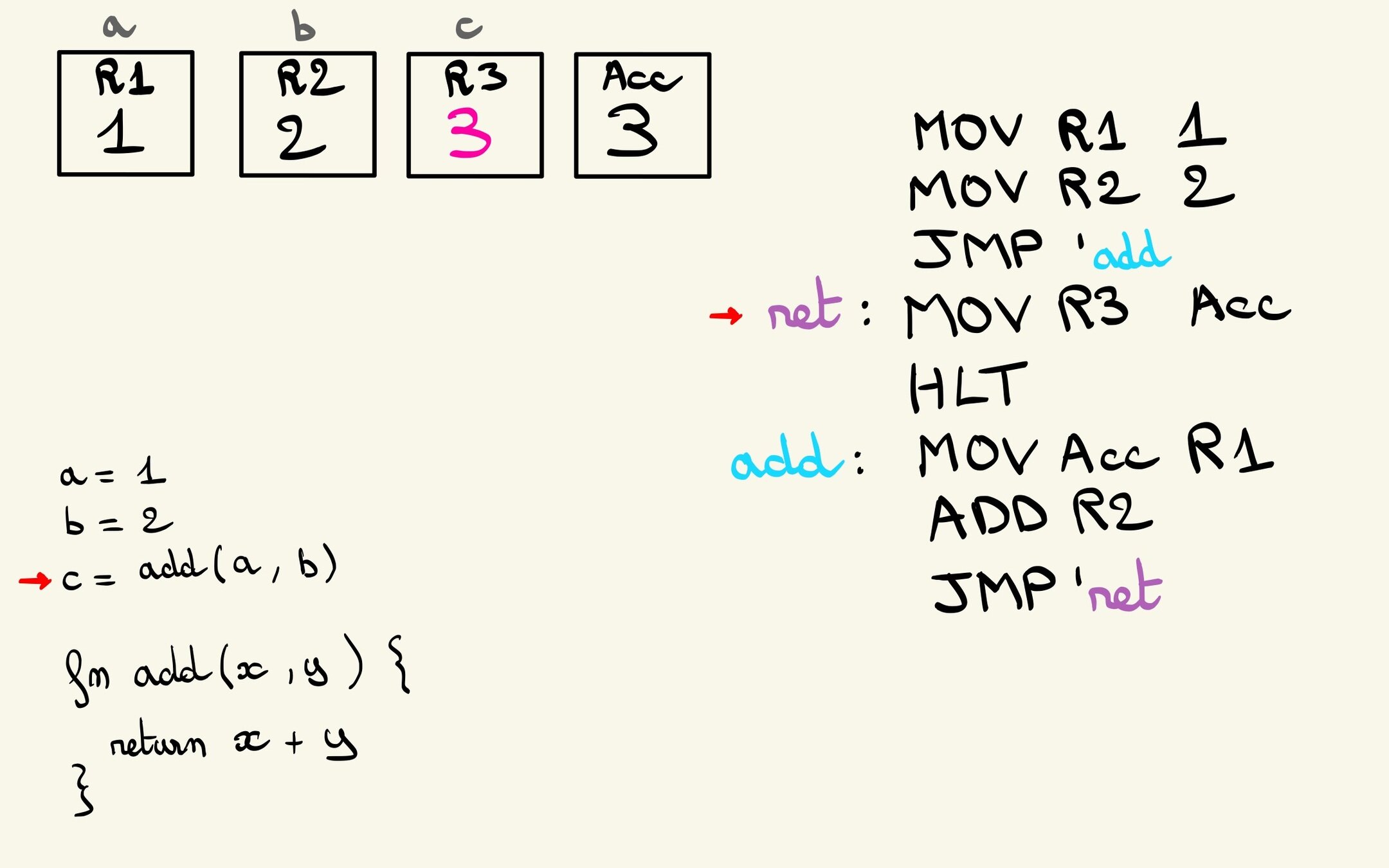

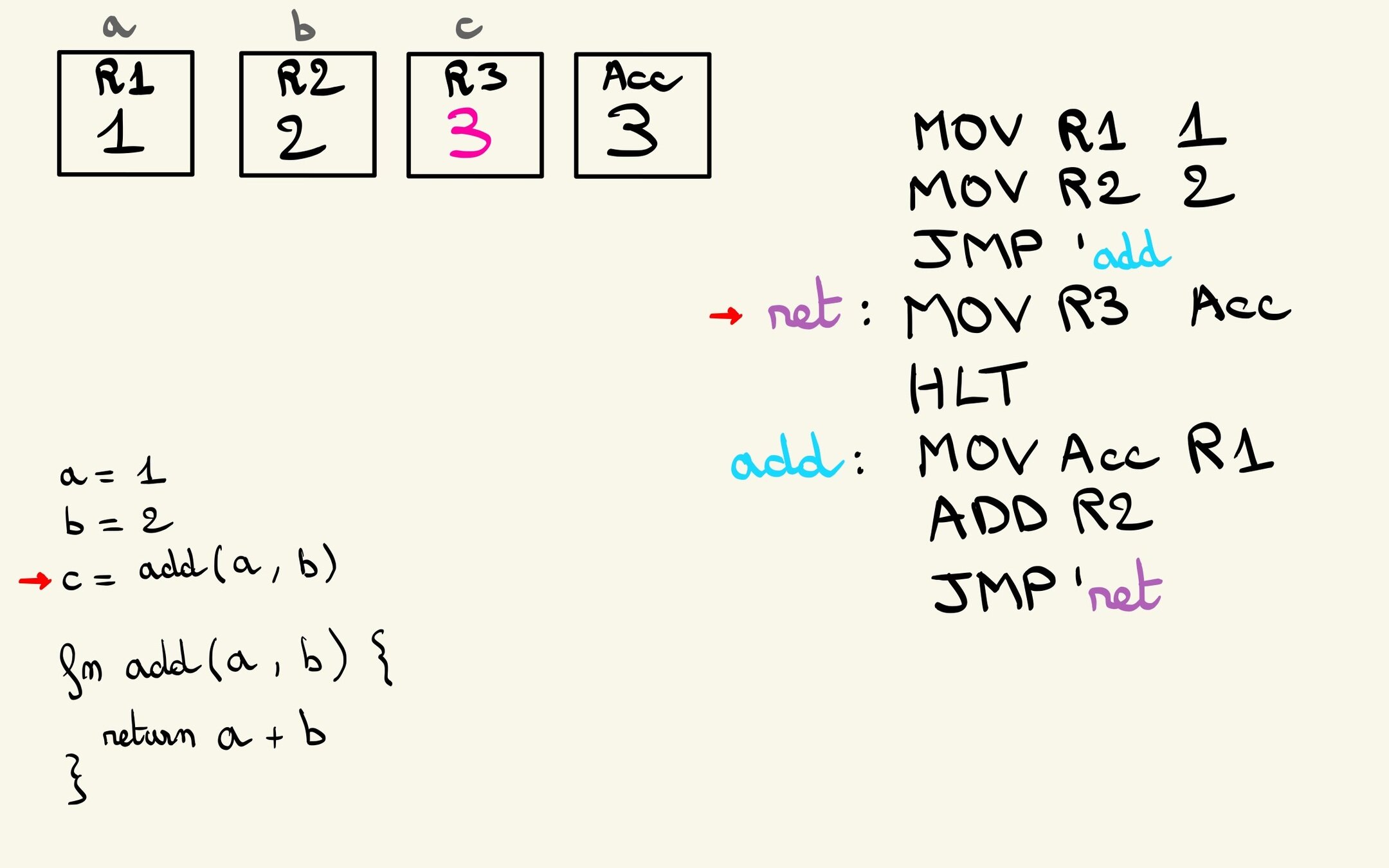

Affection de c

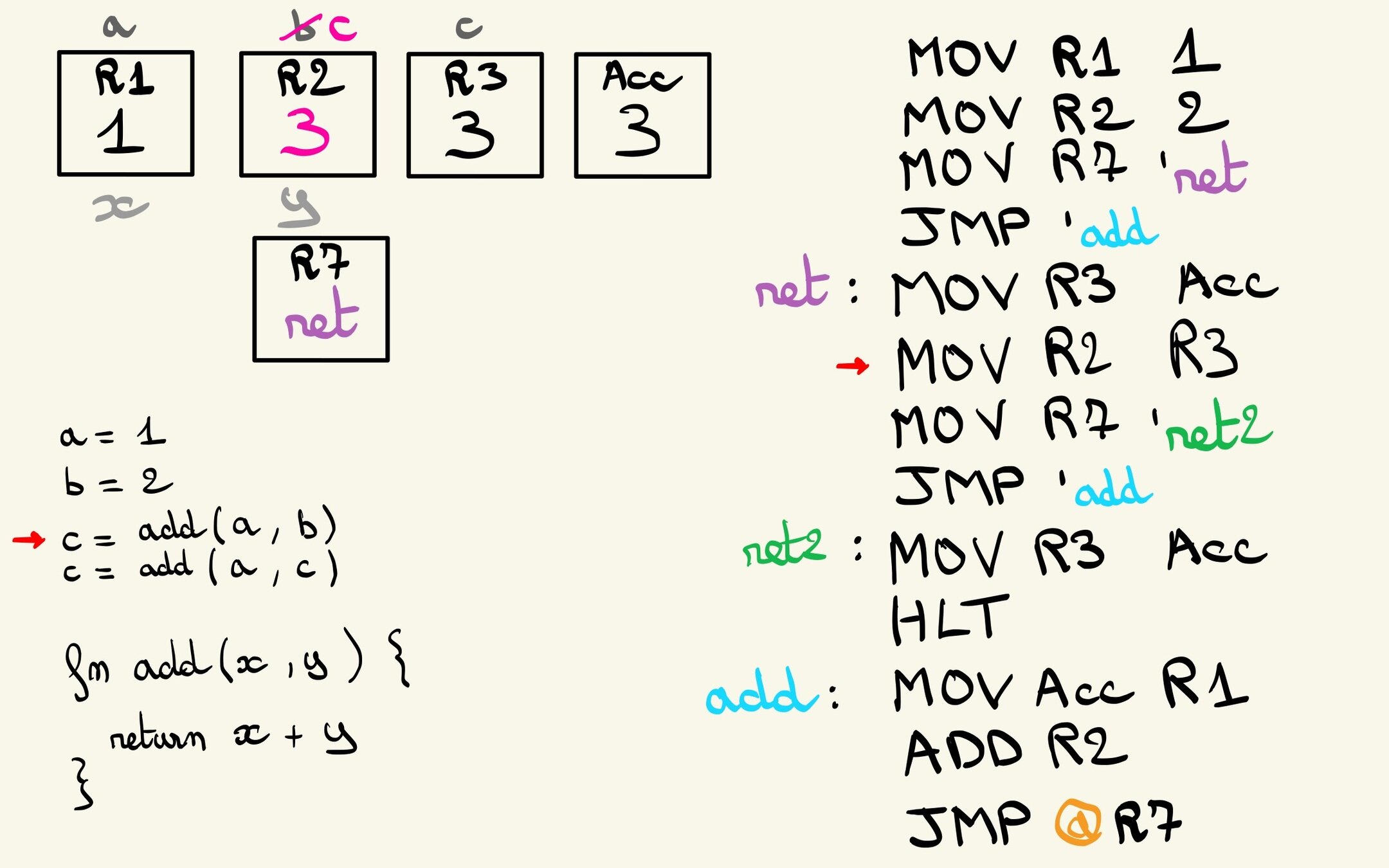

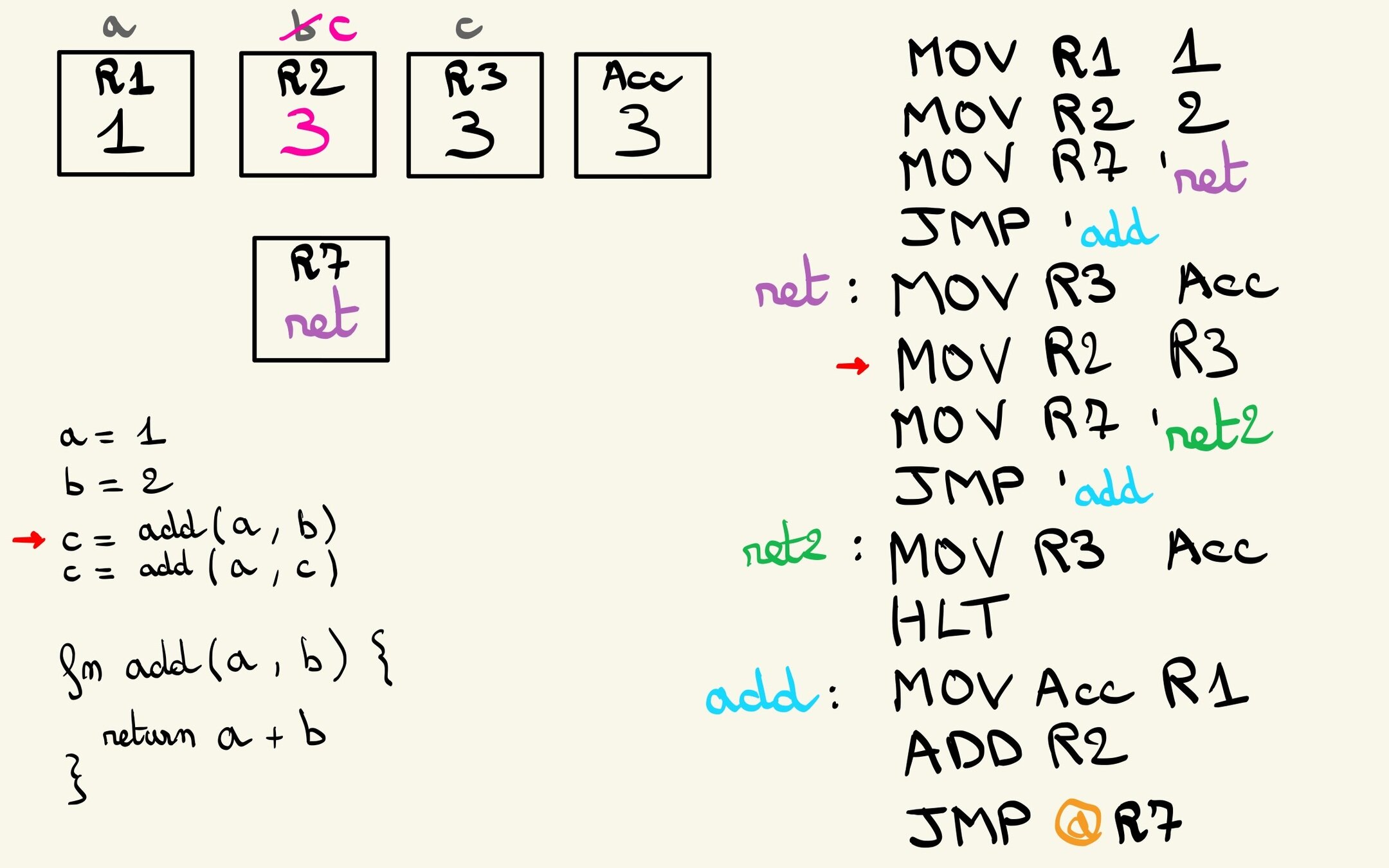

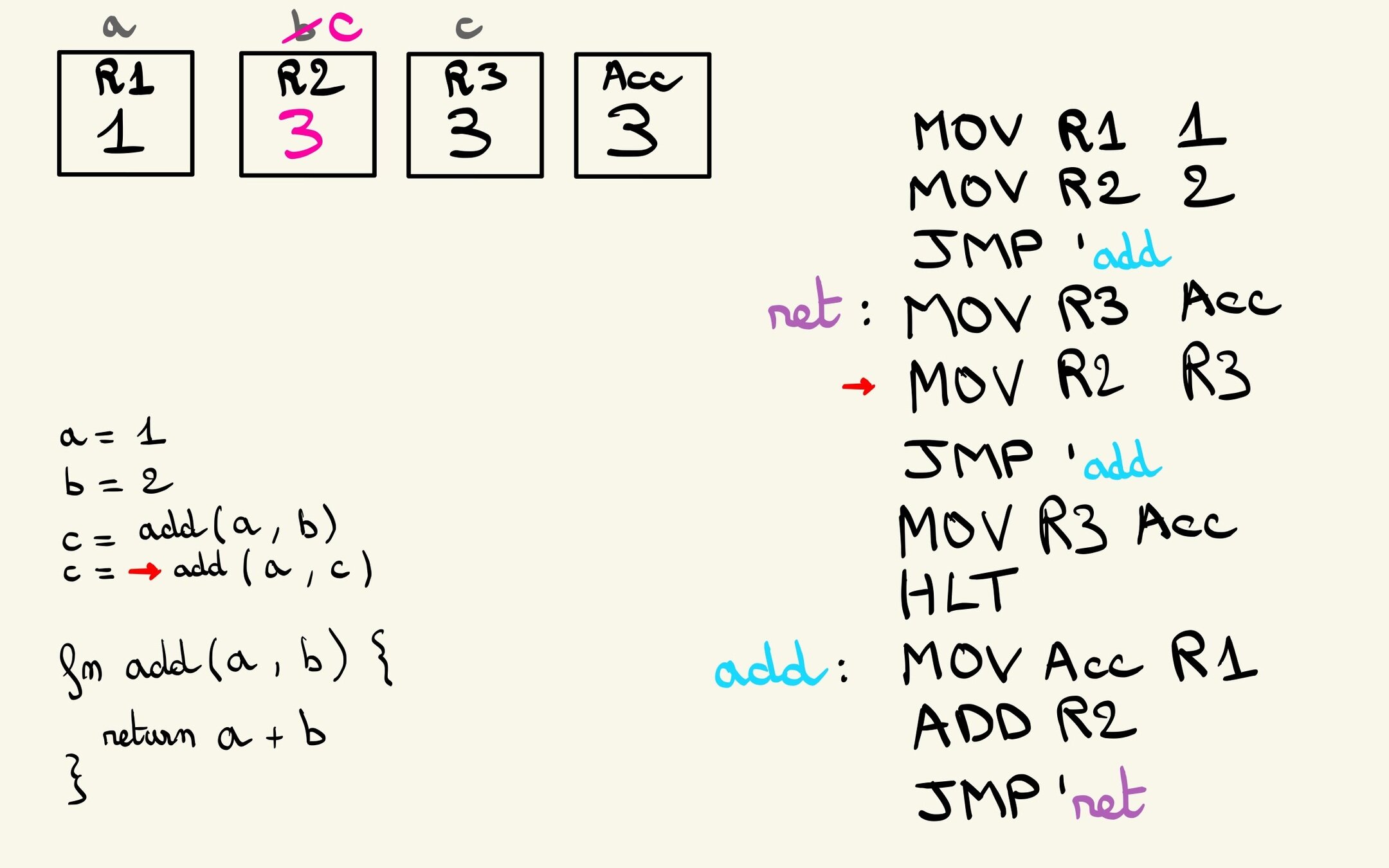

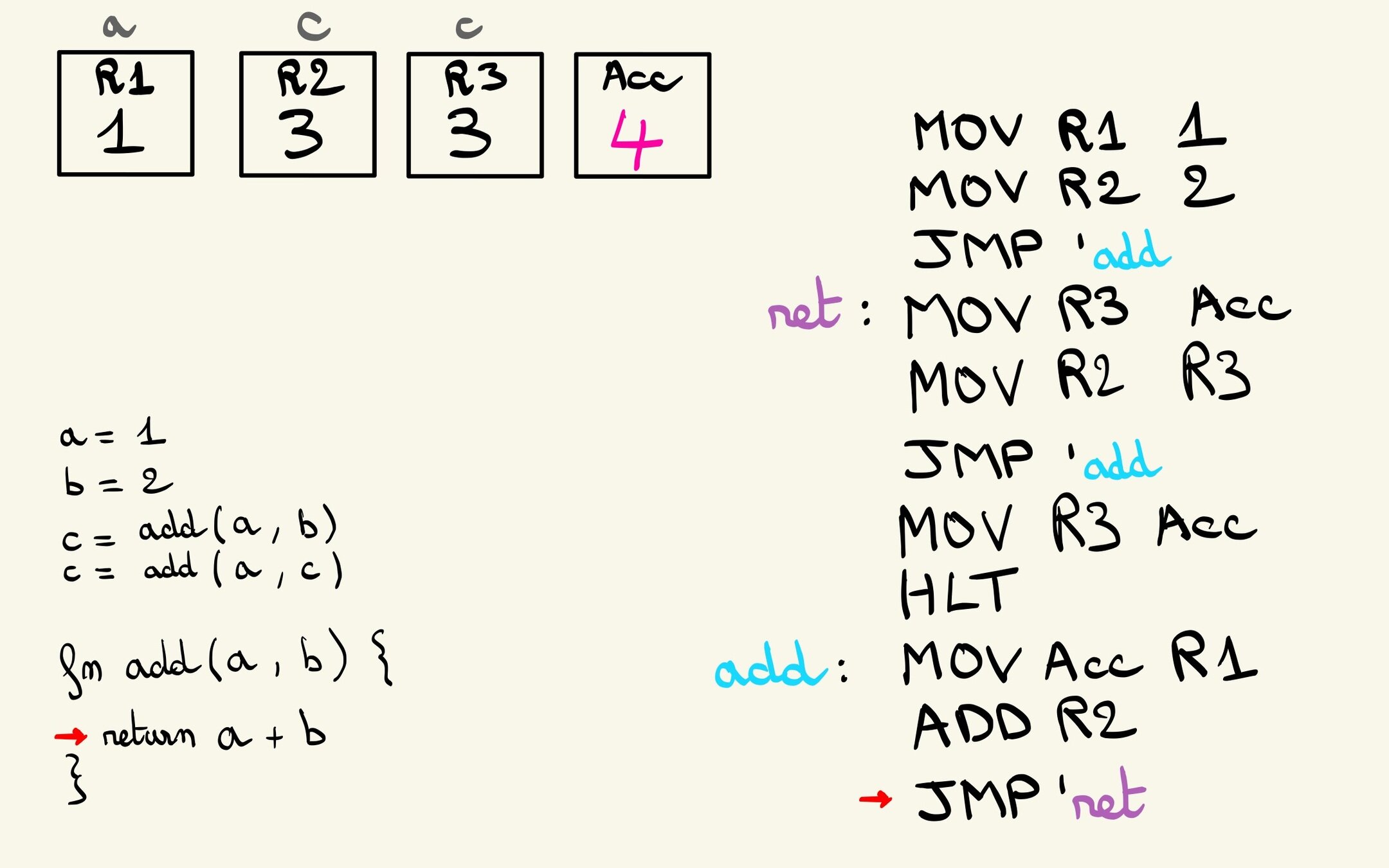

b devient c

Retour de fonction

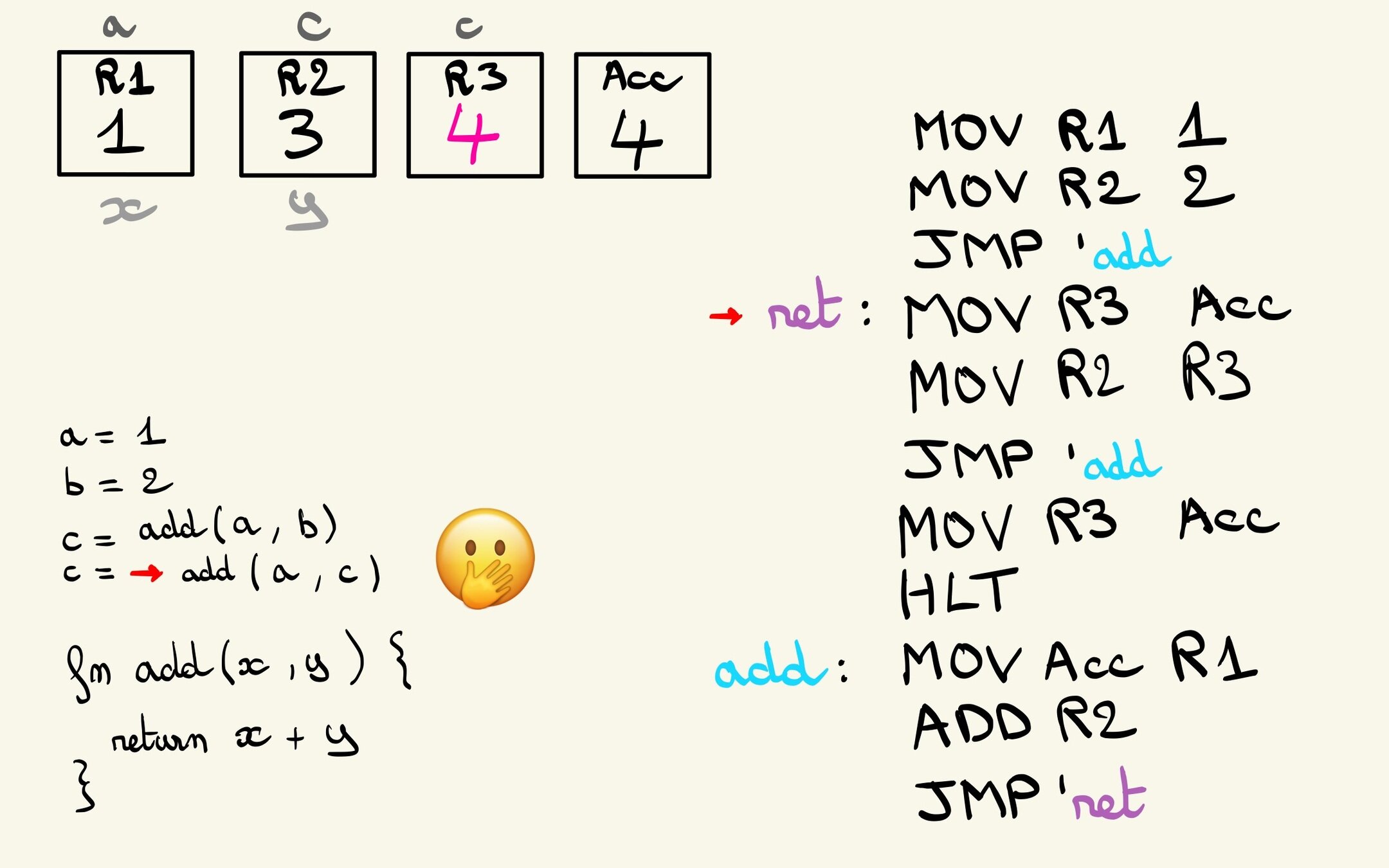

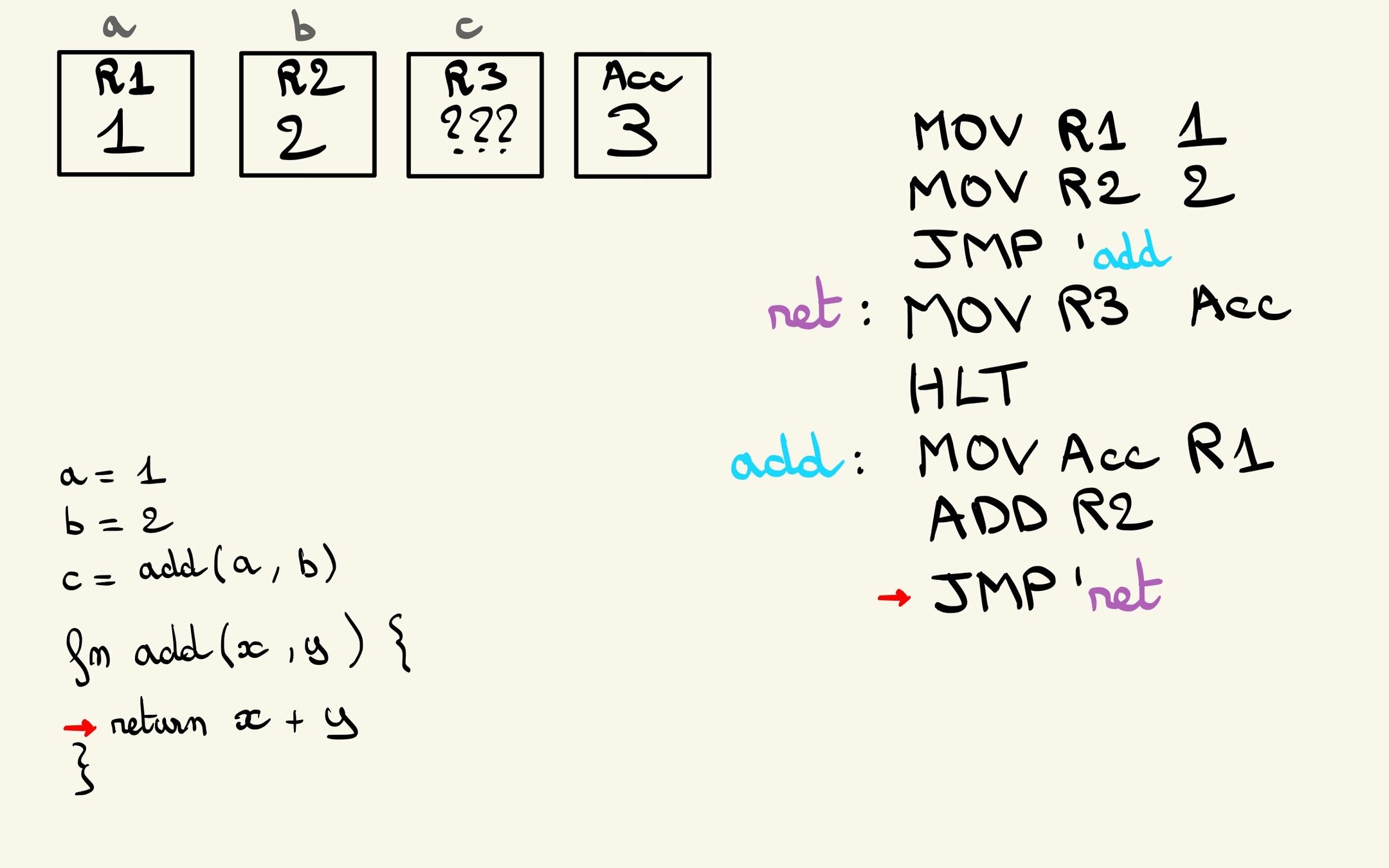

Oups

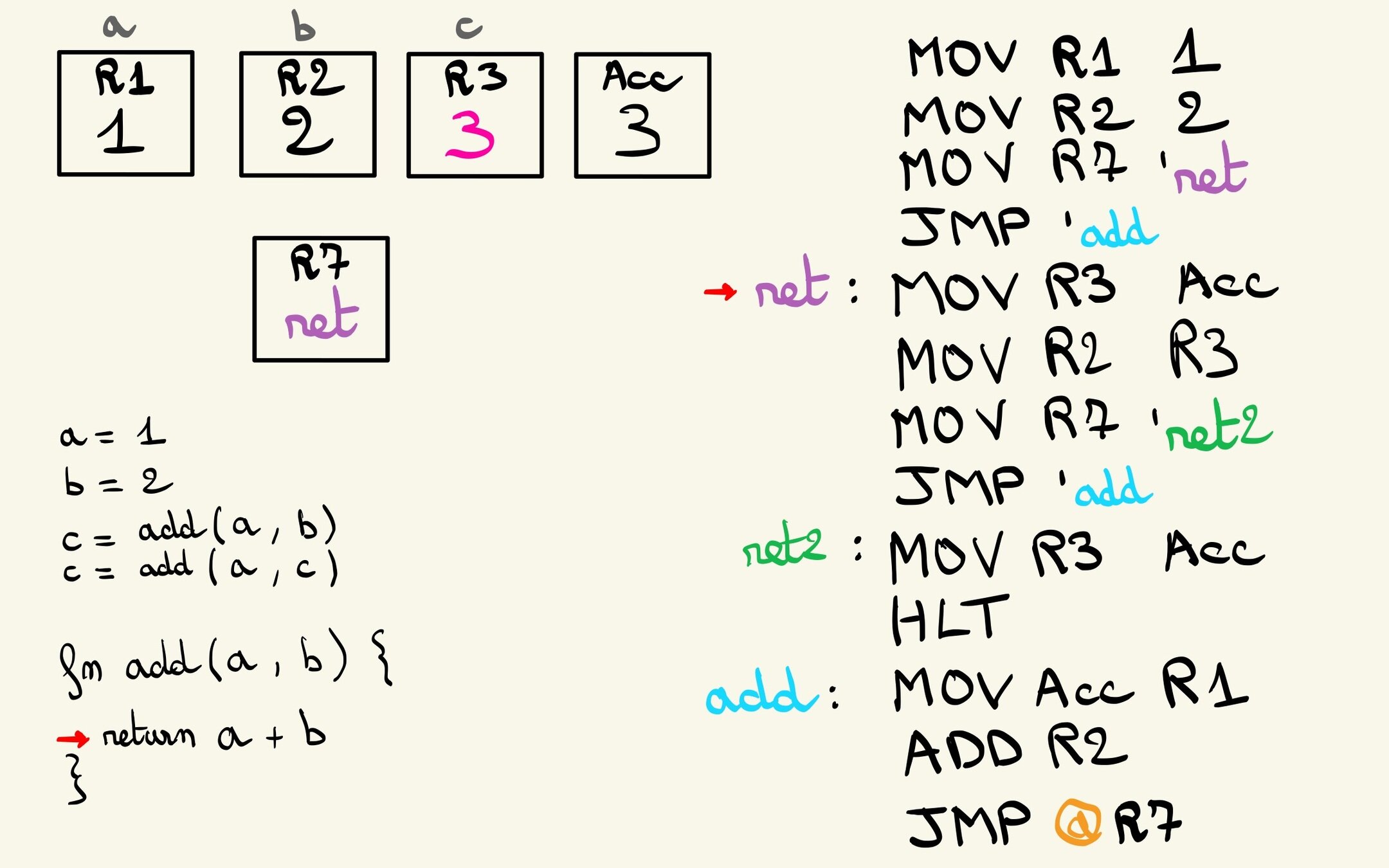

Utilisation d'un registre pour stocker l'adresse de retour

Jump à l'adresse de retour

On sort et affecte à c

b devient c

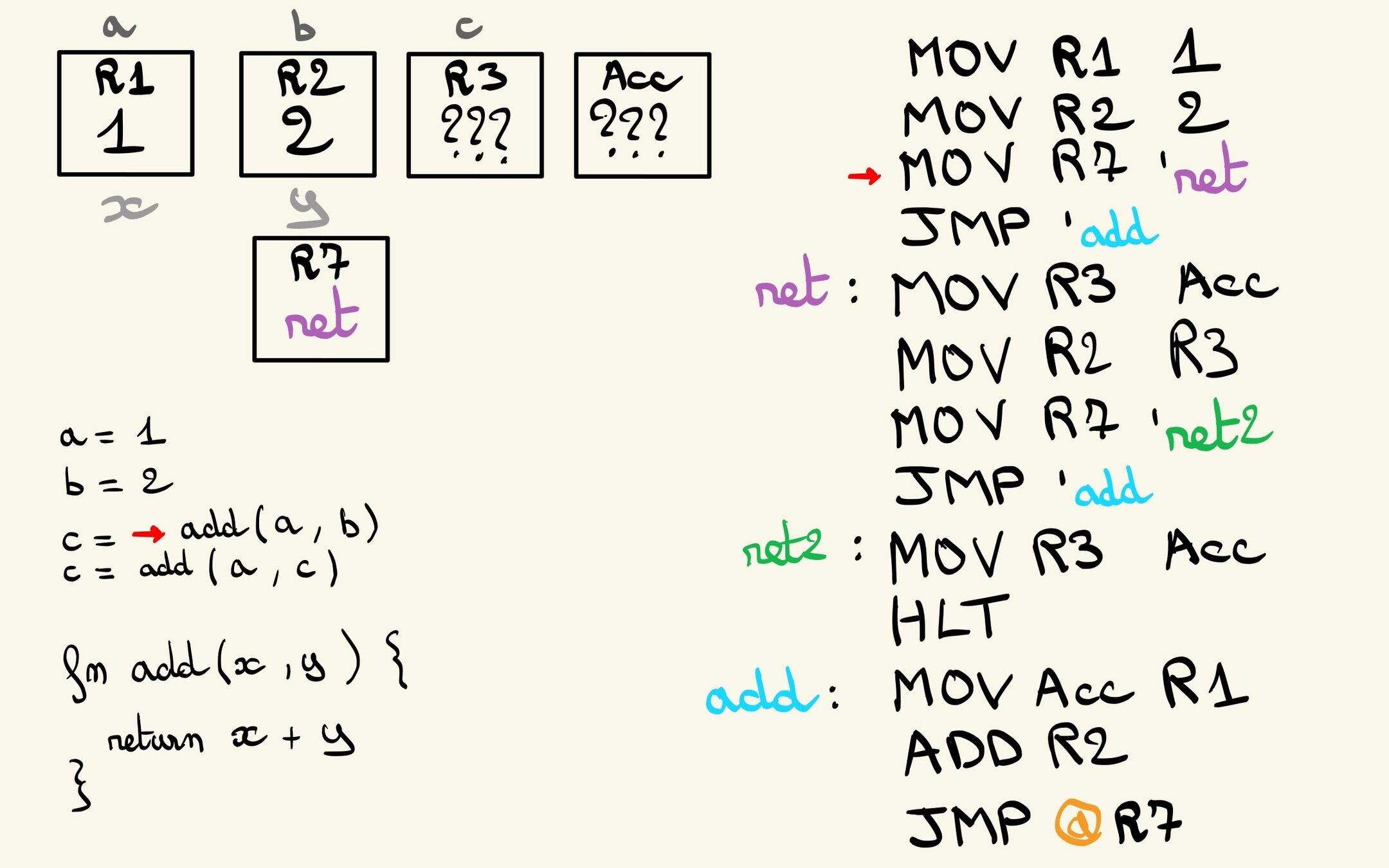

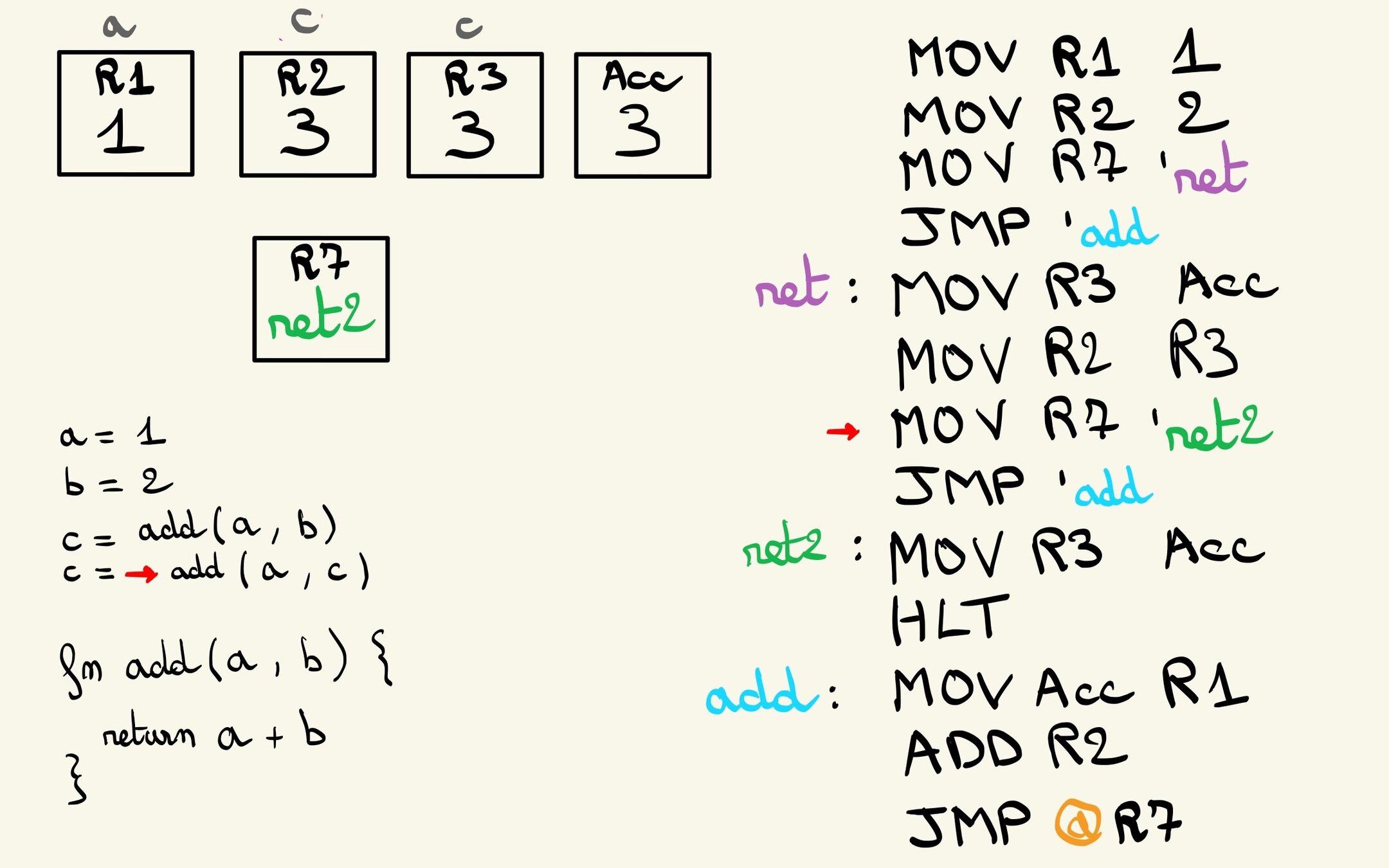

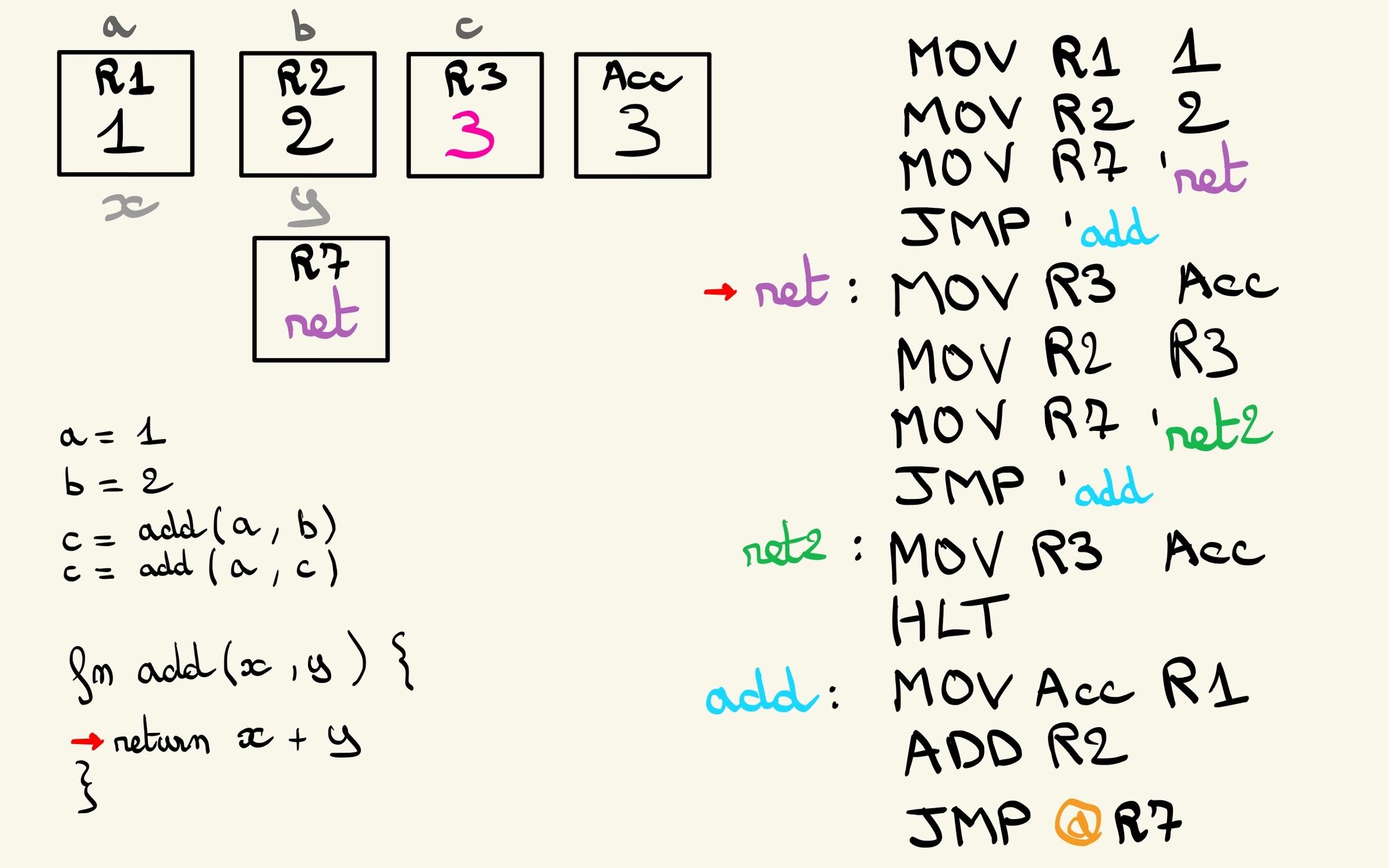

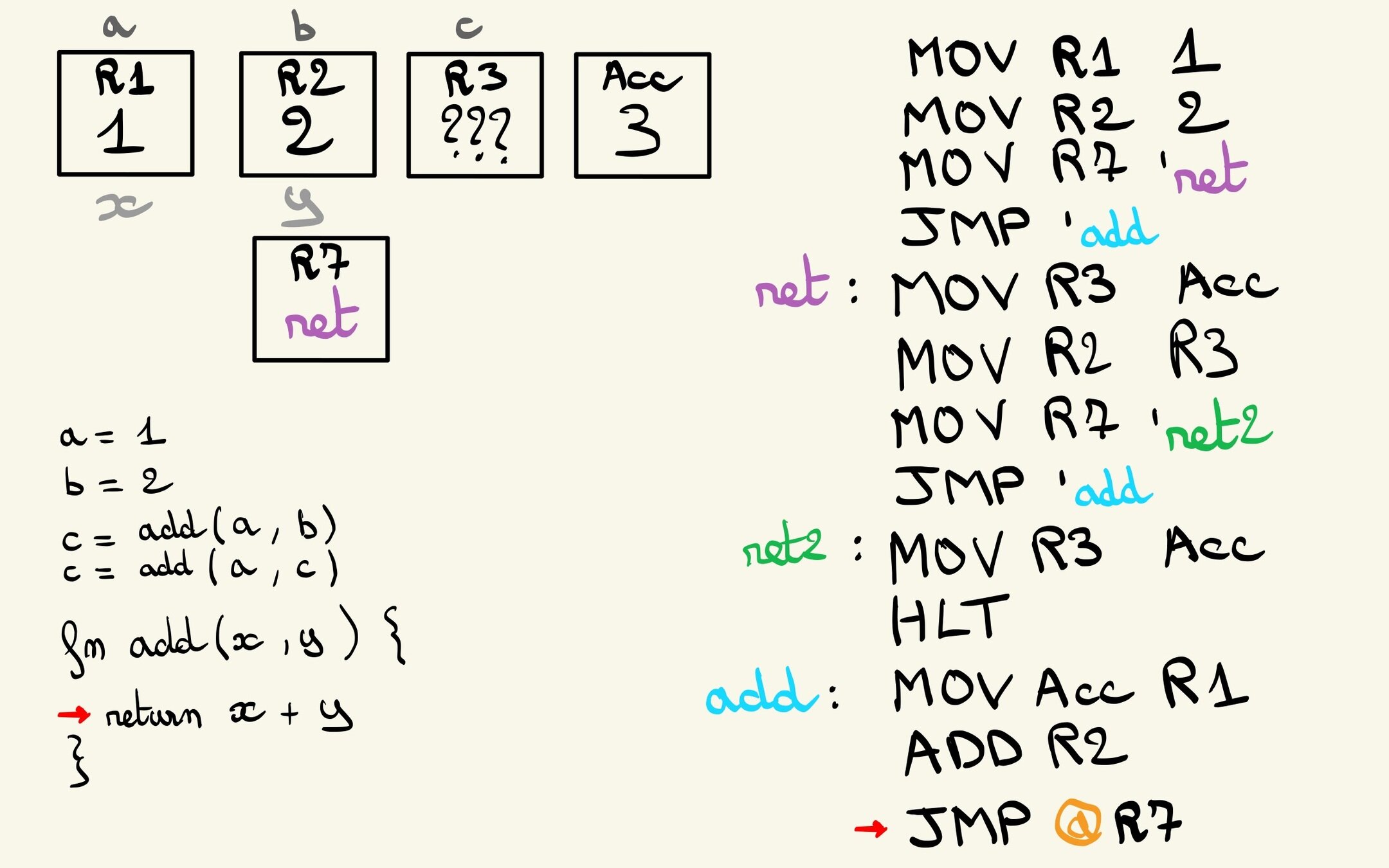

On stocke la nouvelle adresse de retour

On jump

On affecte c

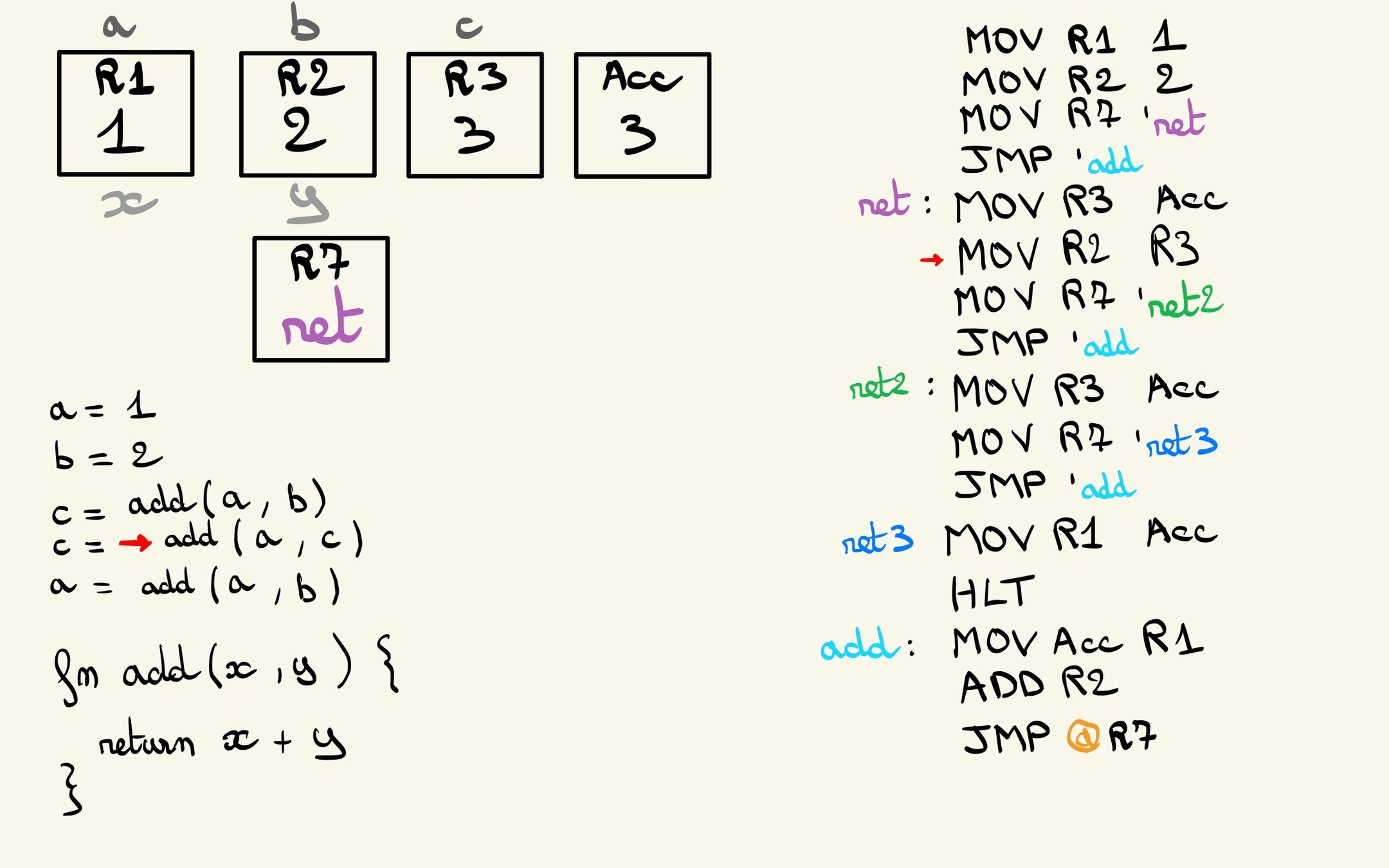

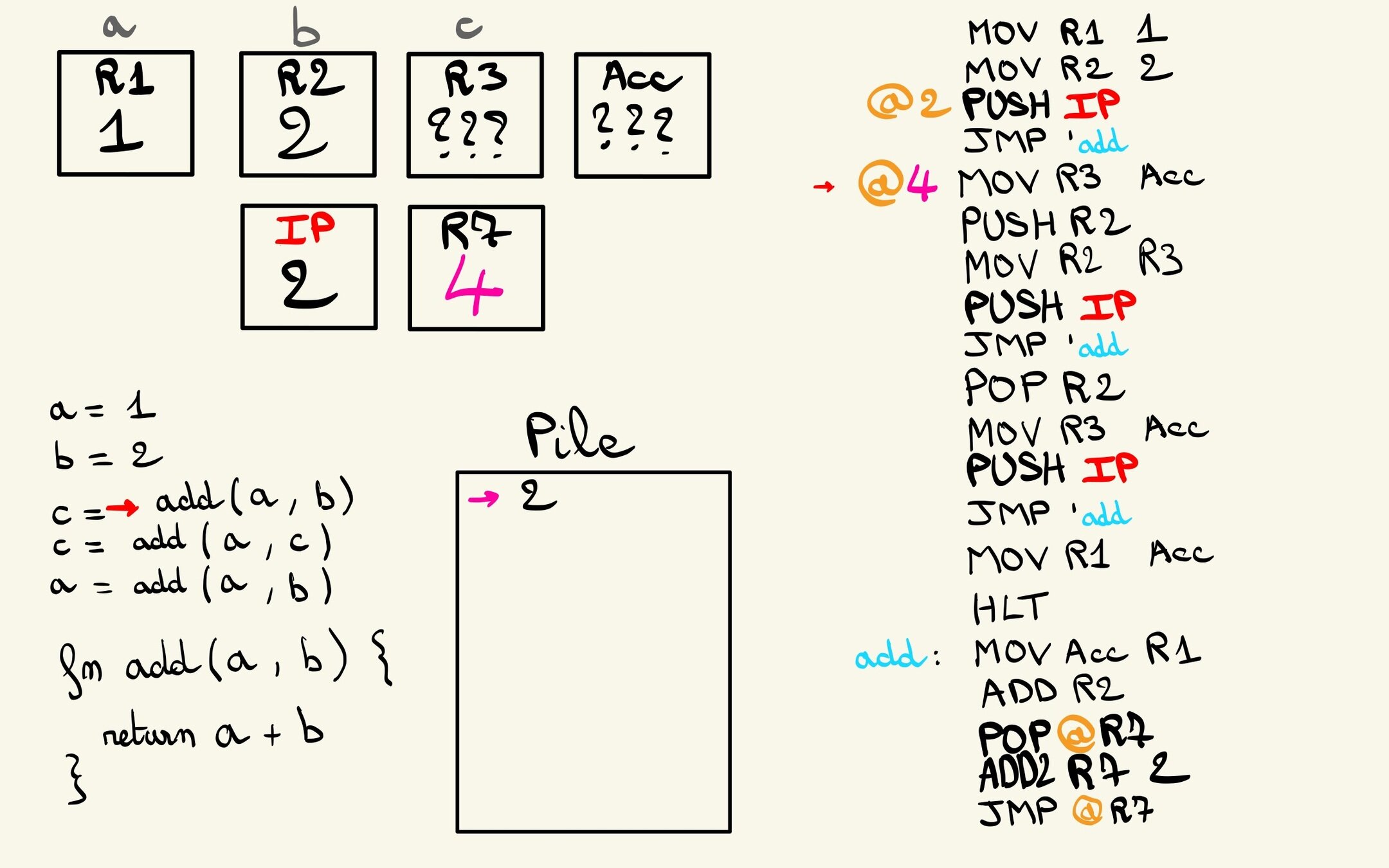

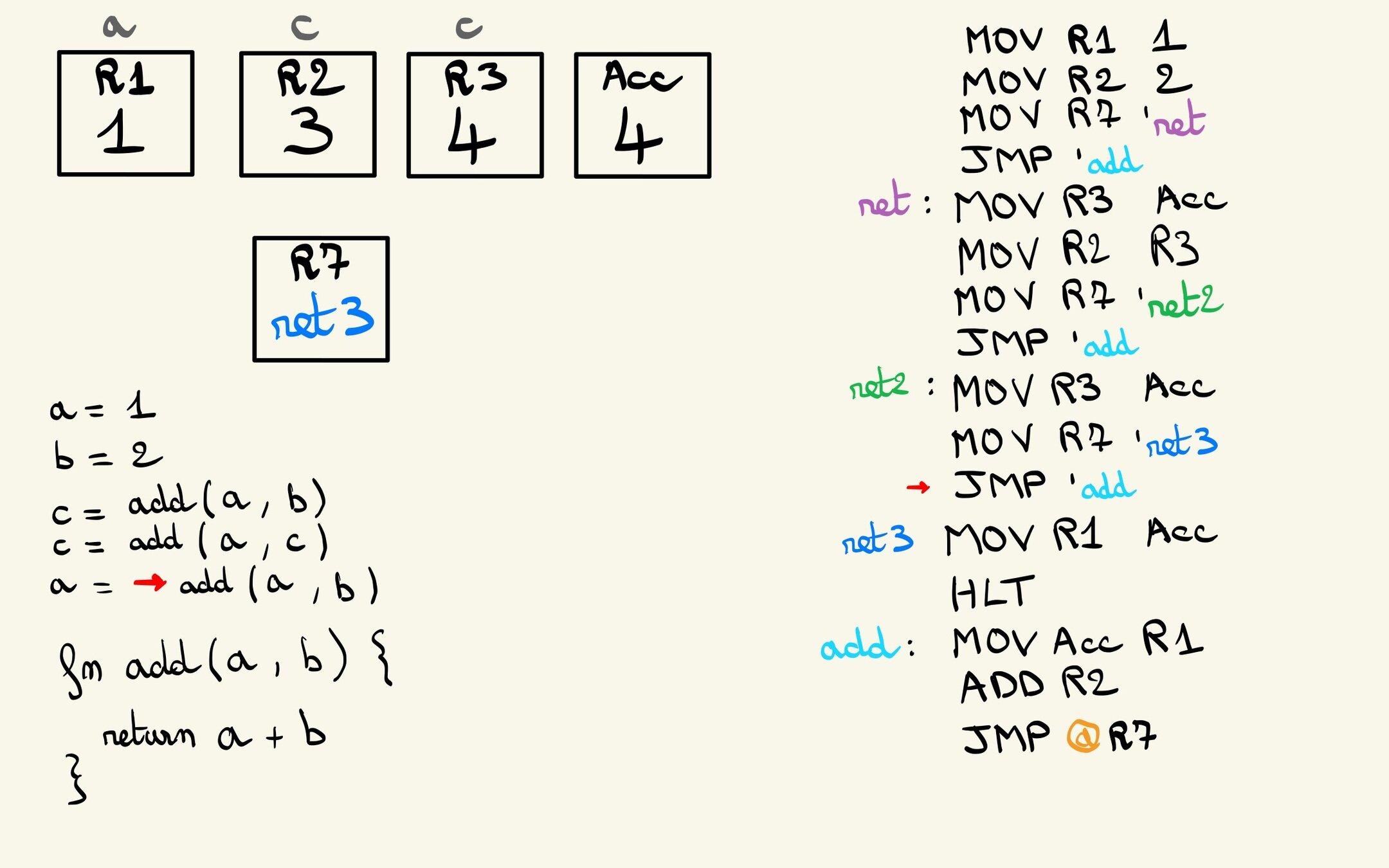

Rajoutons une difficulté: réutiliser b

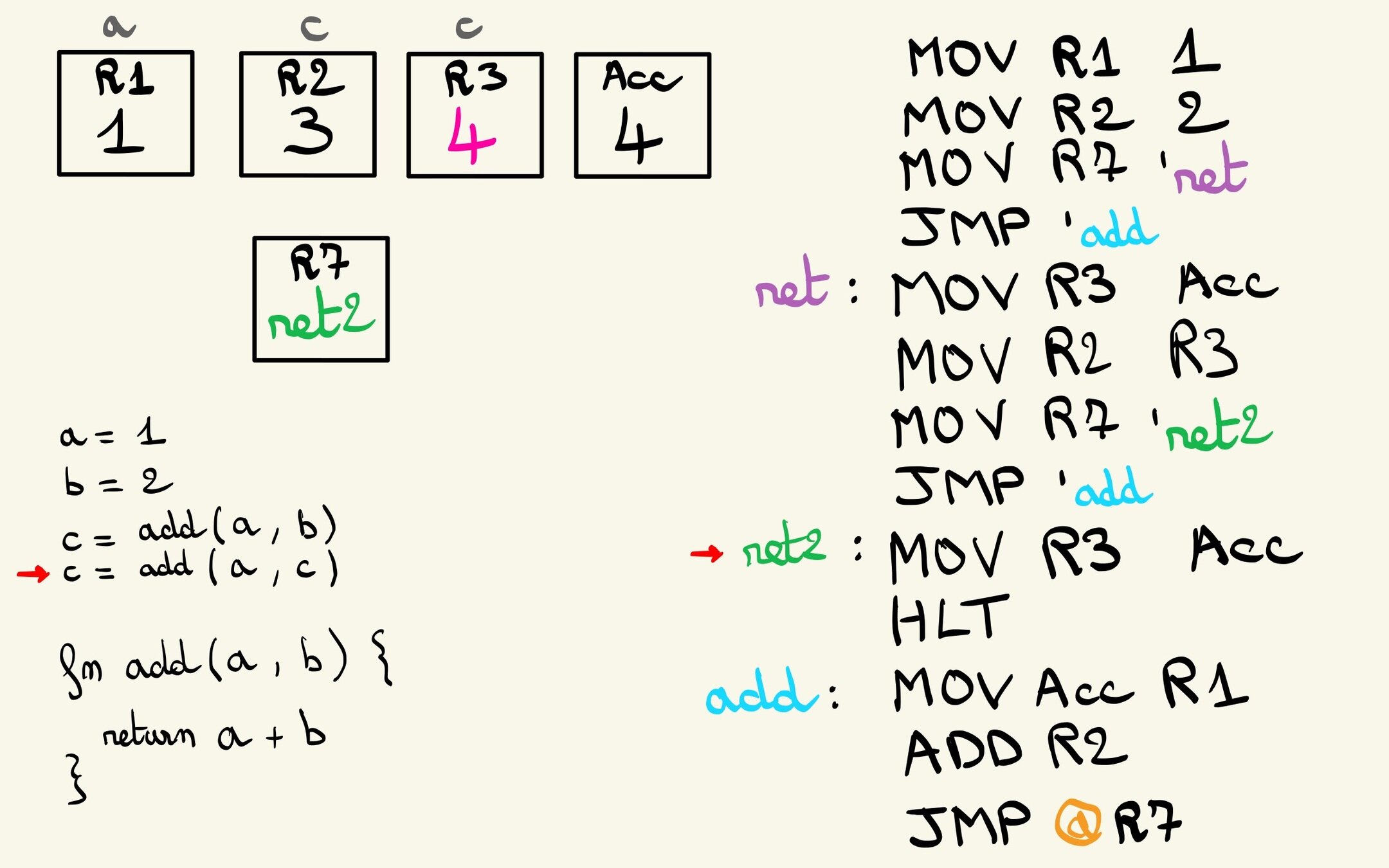

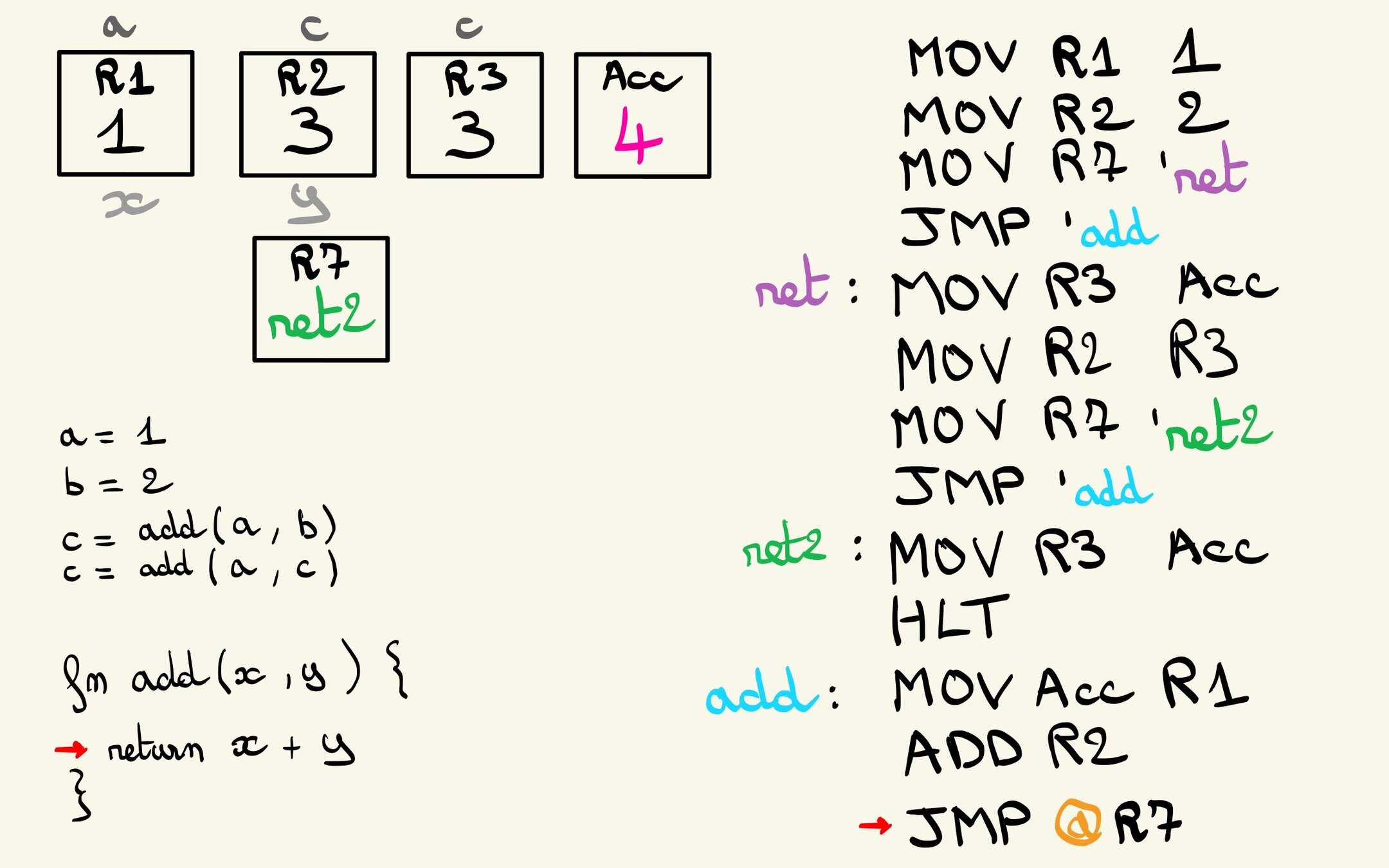

On déroule

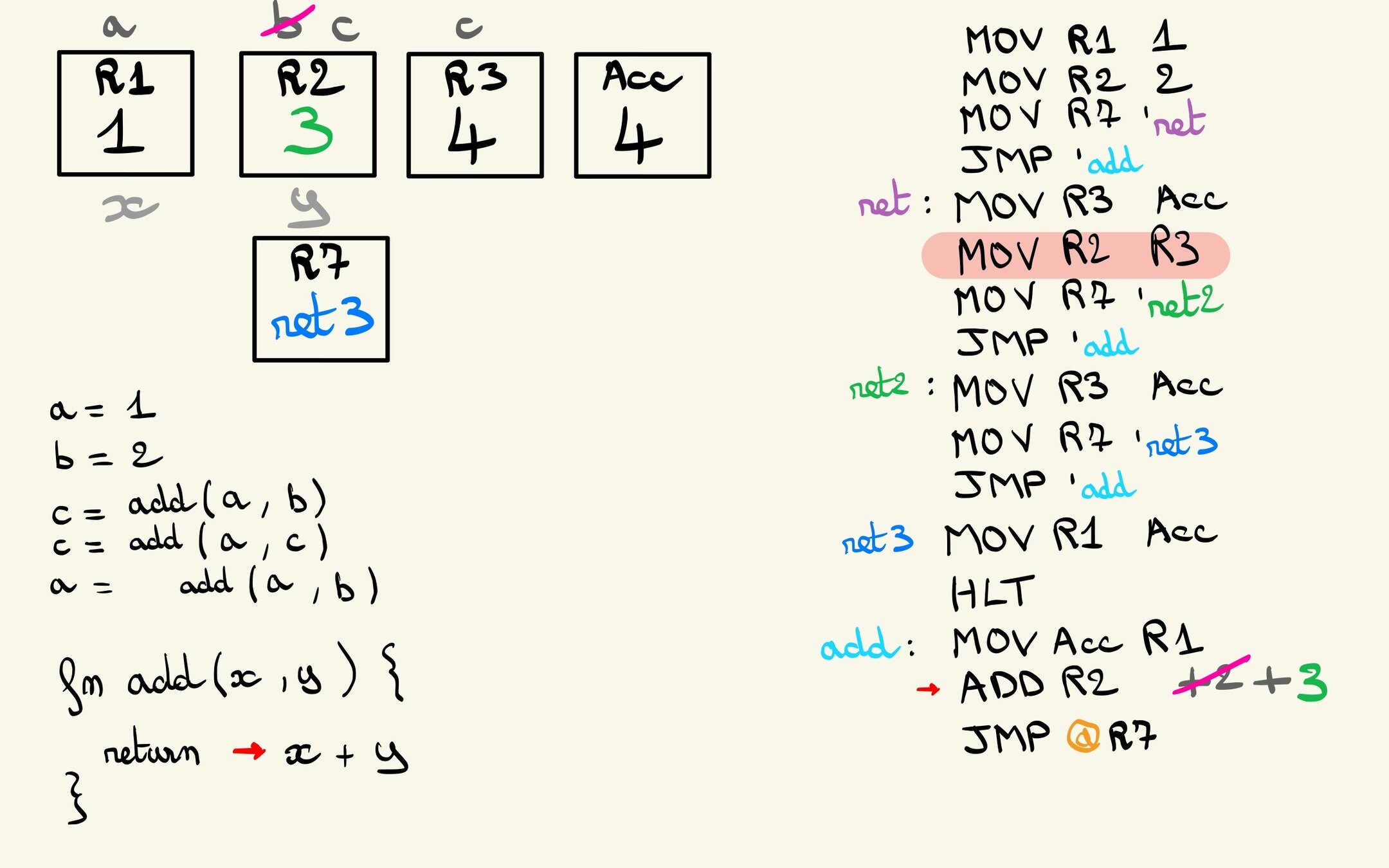

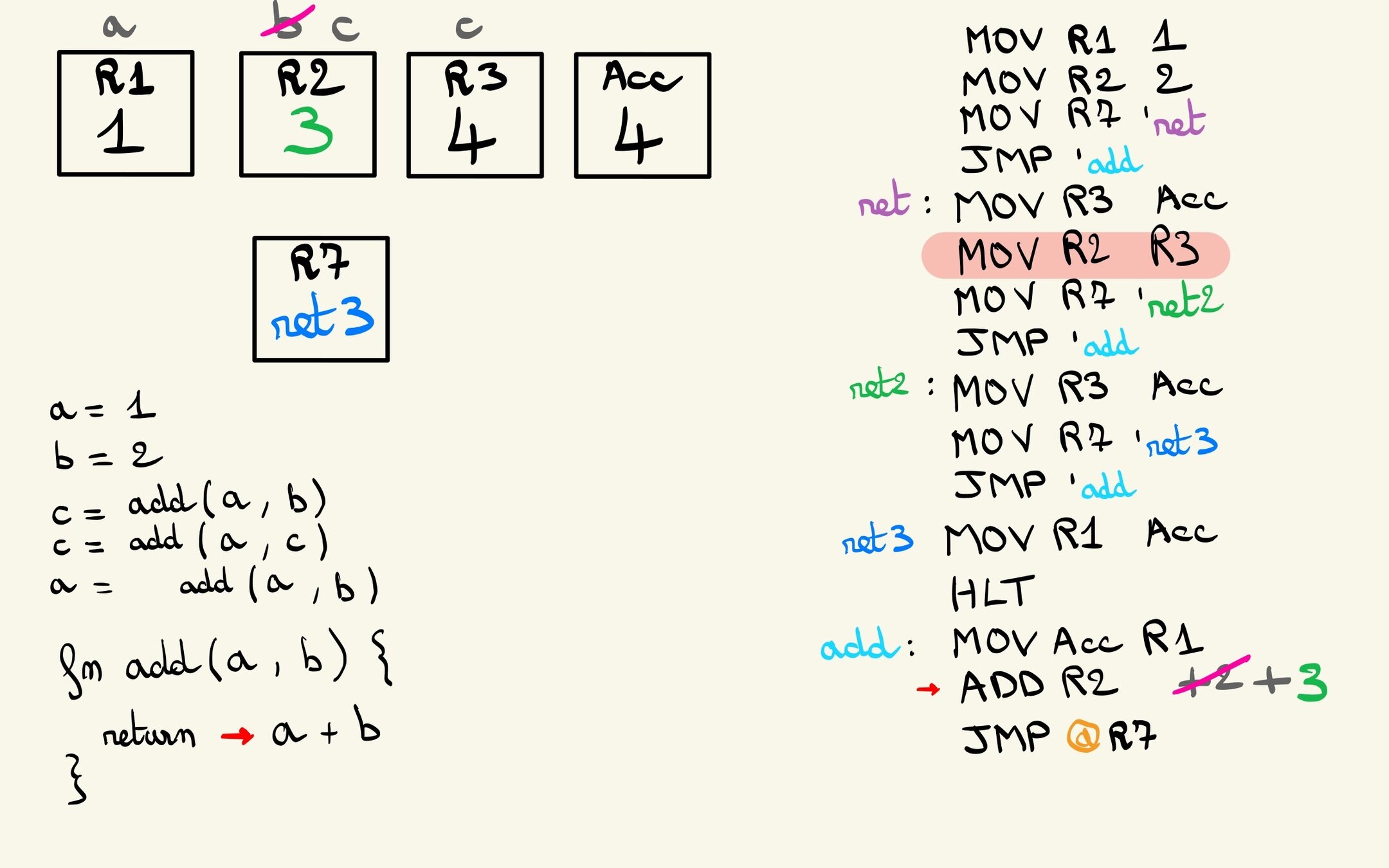

Sauf que b n'existe plus

On revient dans le temps

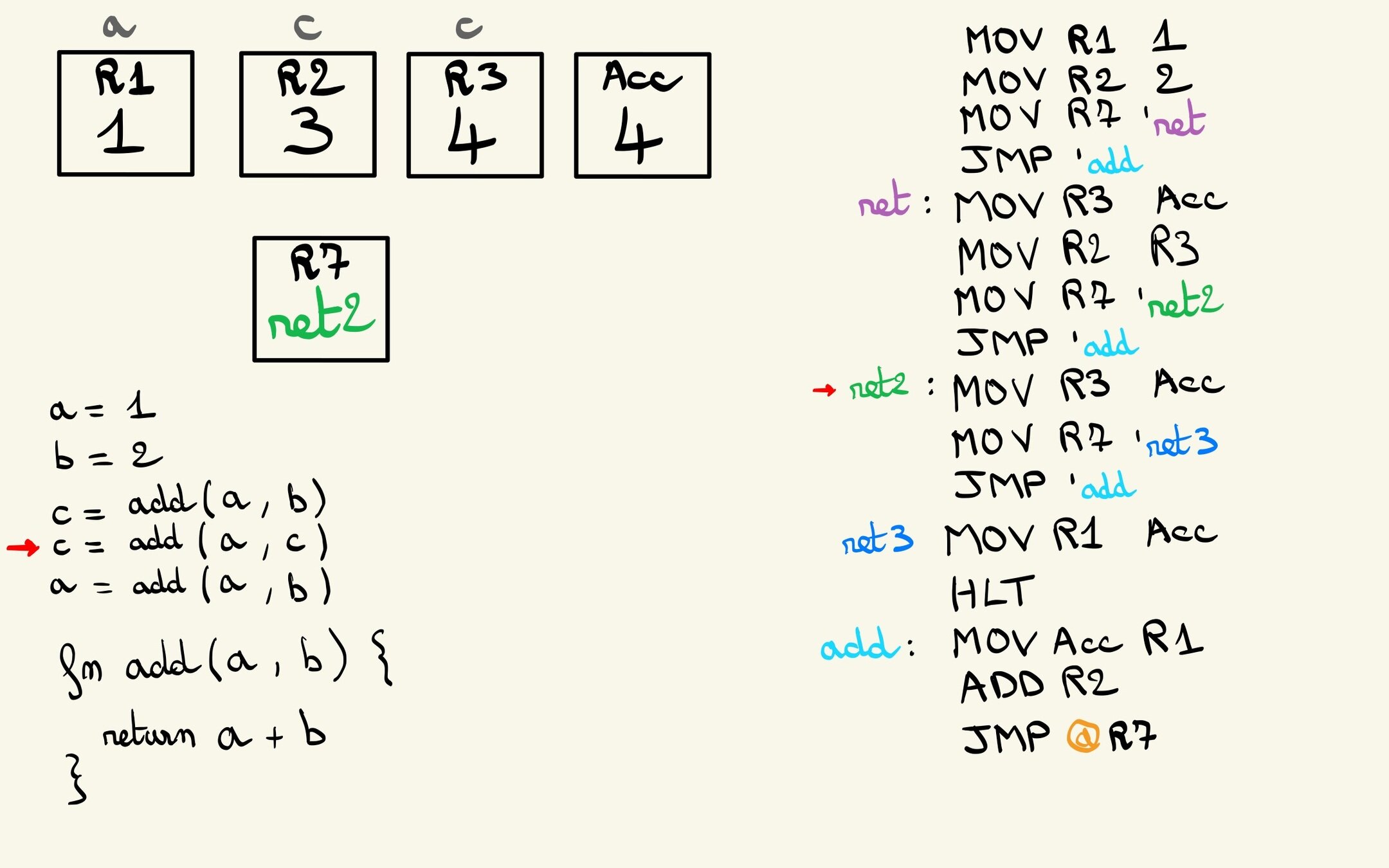

On push b pour ne pas le perdre

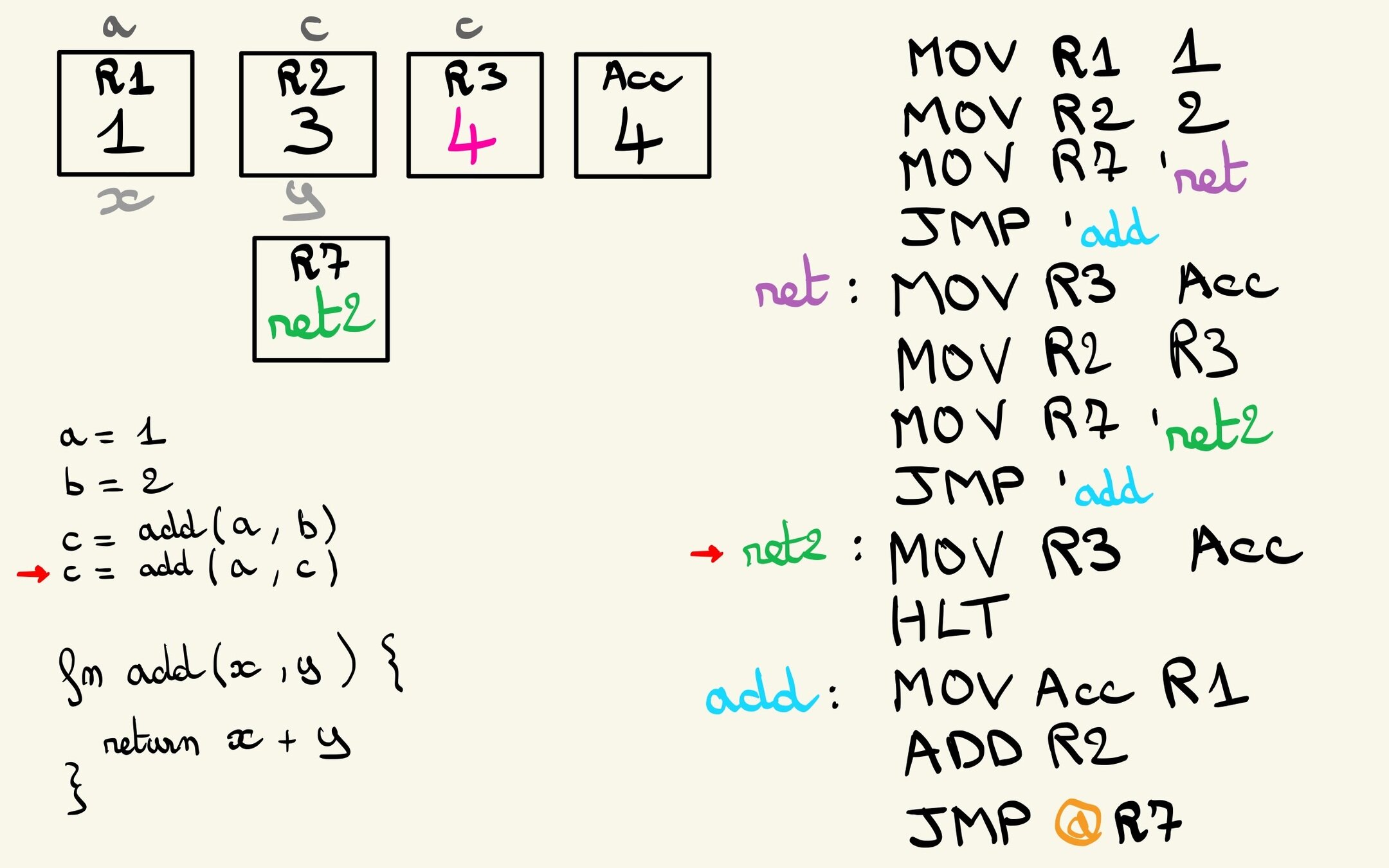

on défini y = c

On affecte c

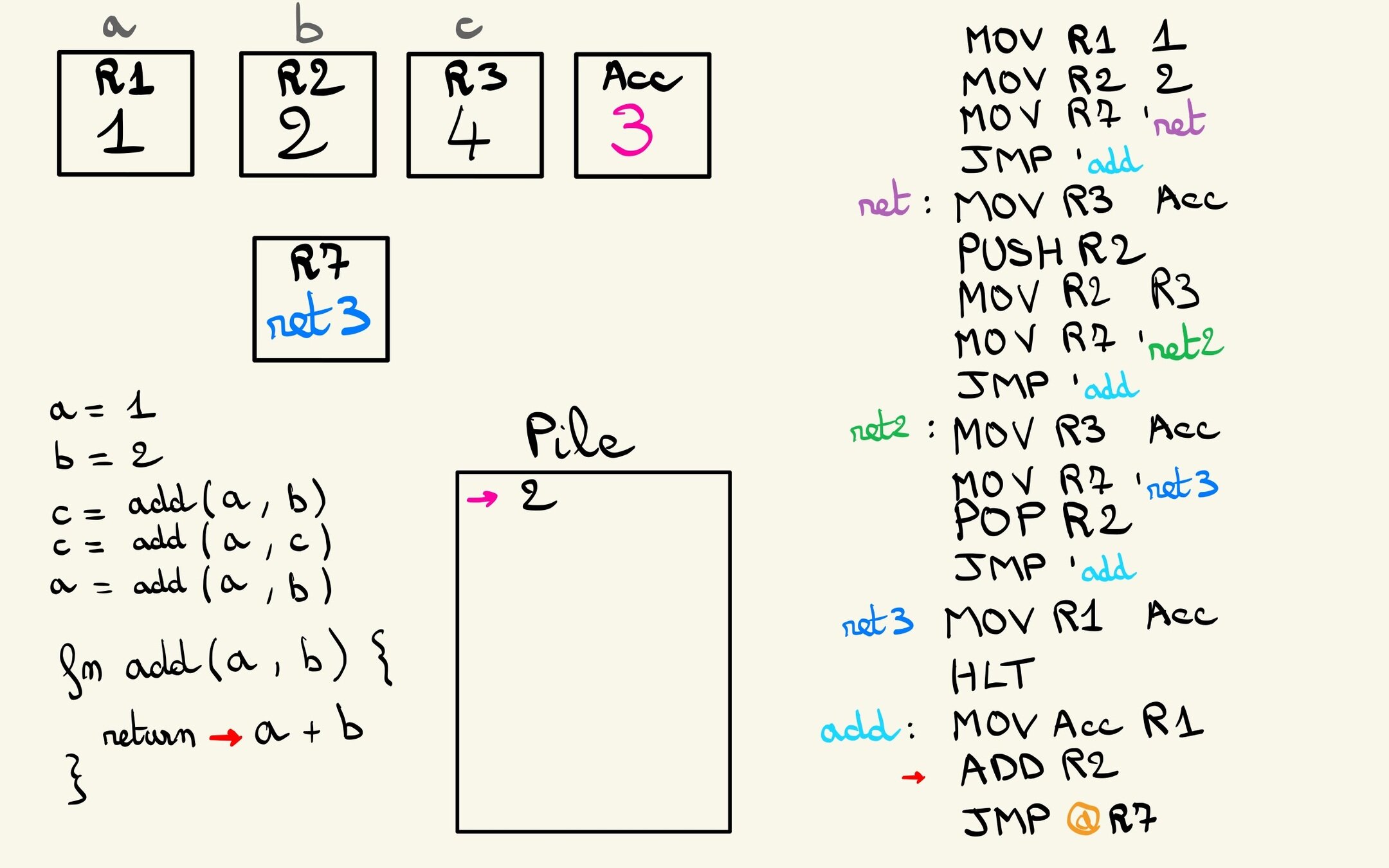

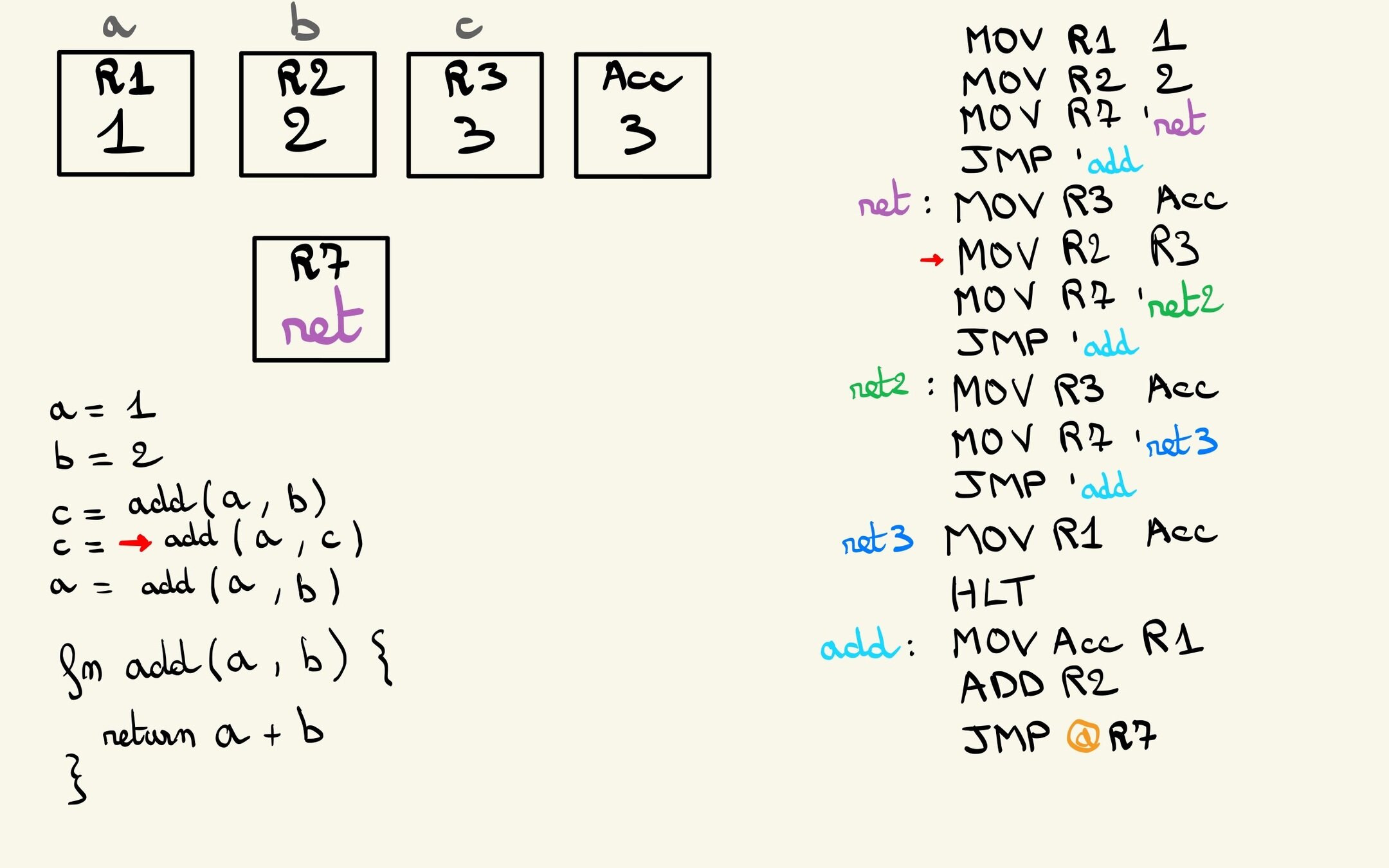

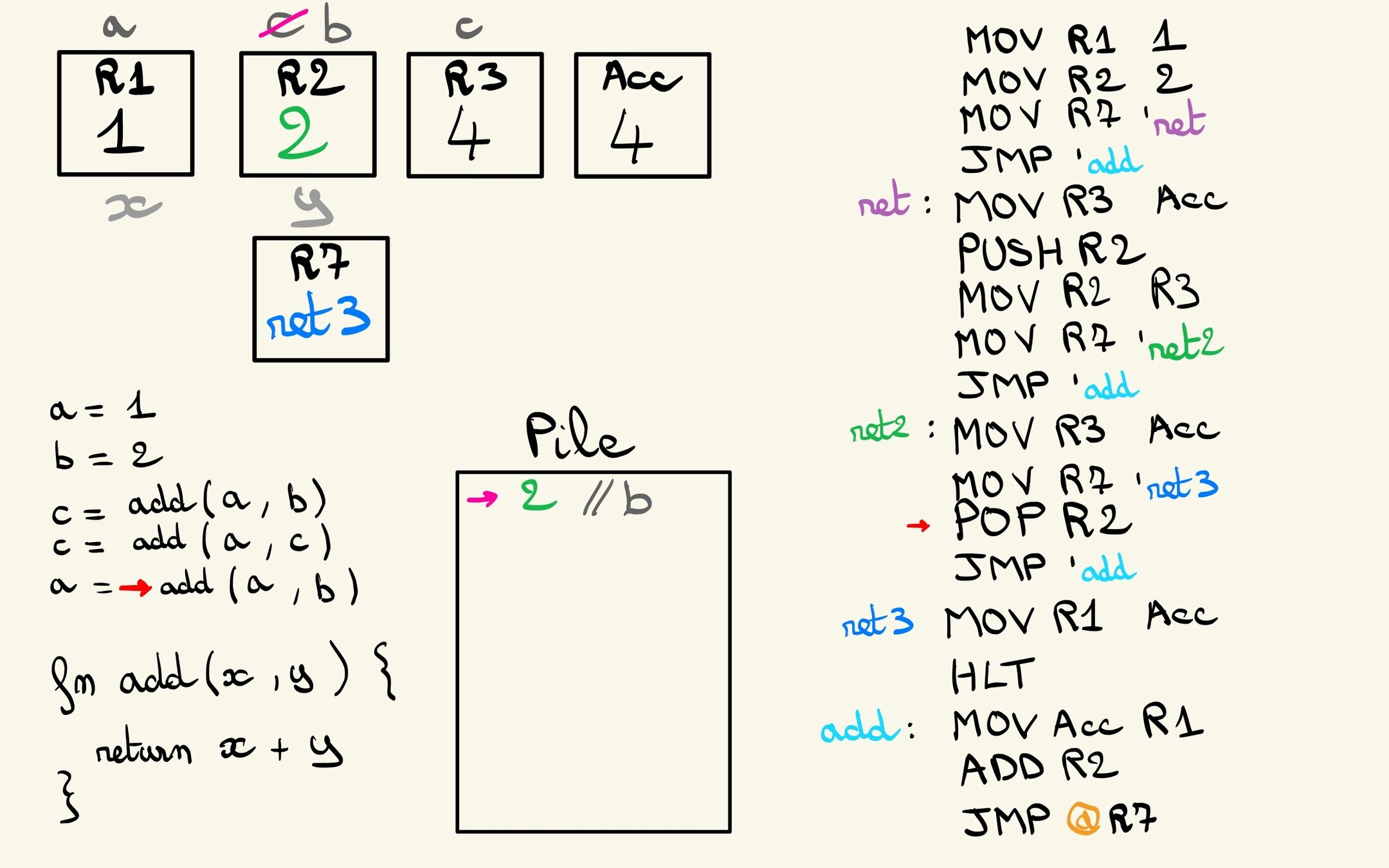

On tente d'appeler a + b

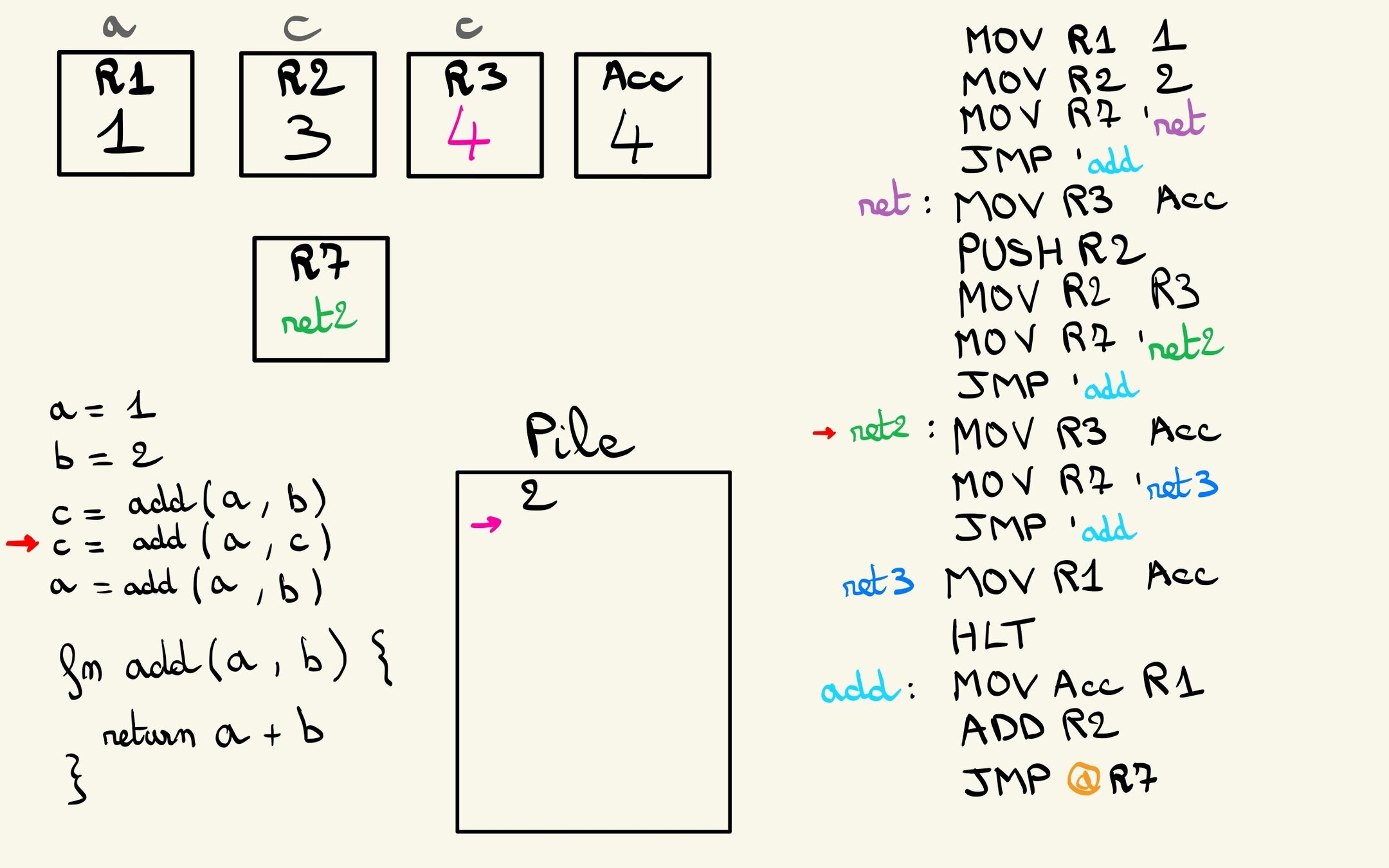

On restaure b

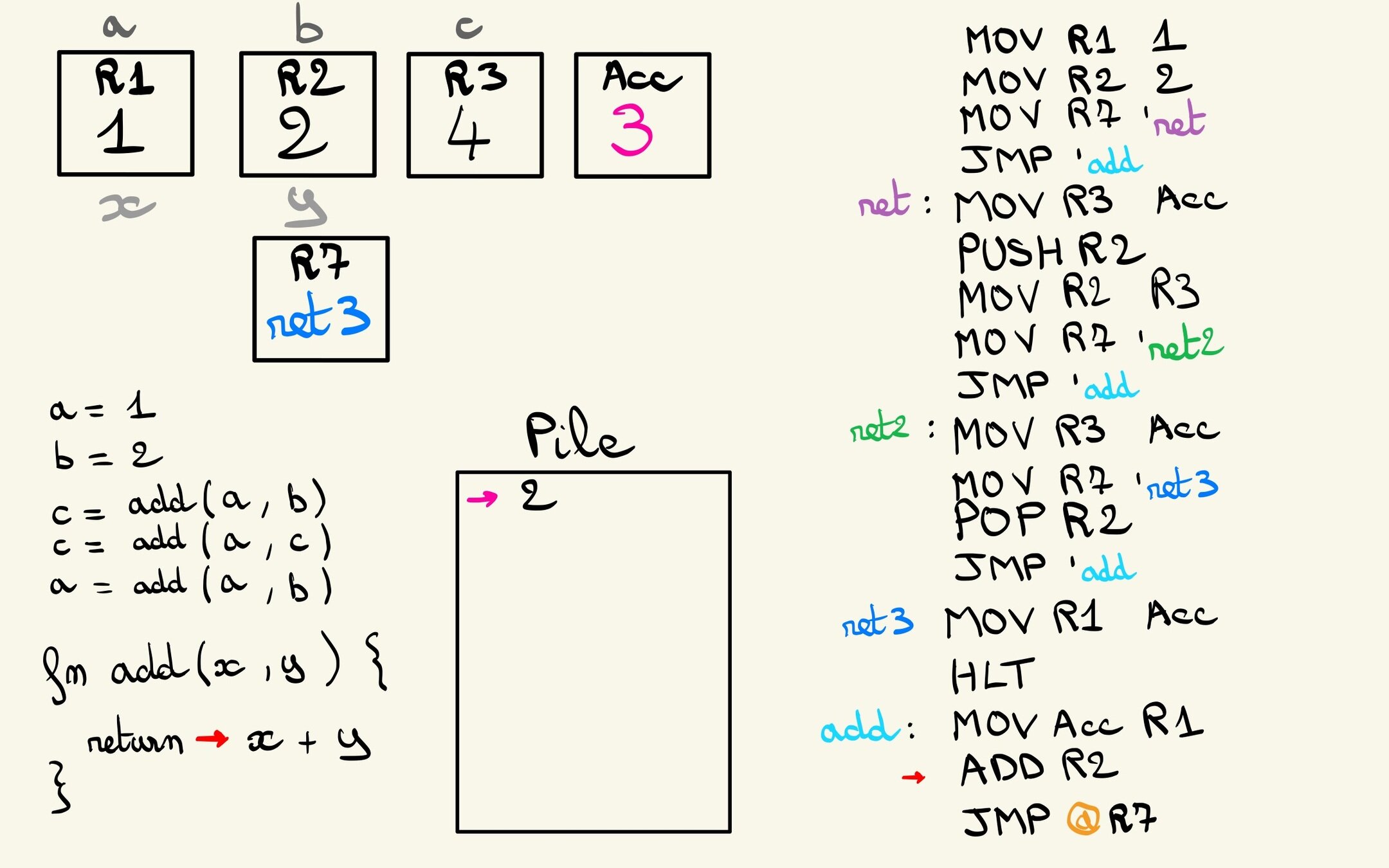

On réalise a + b

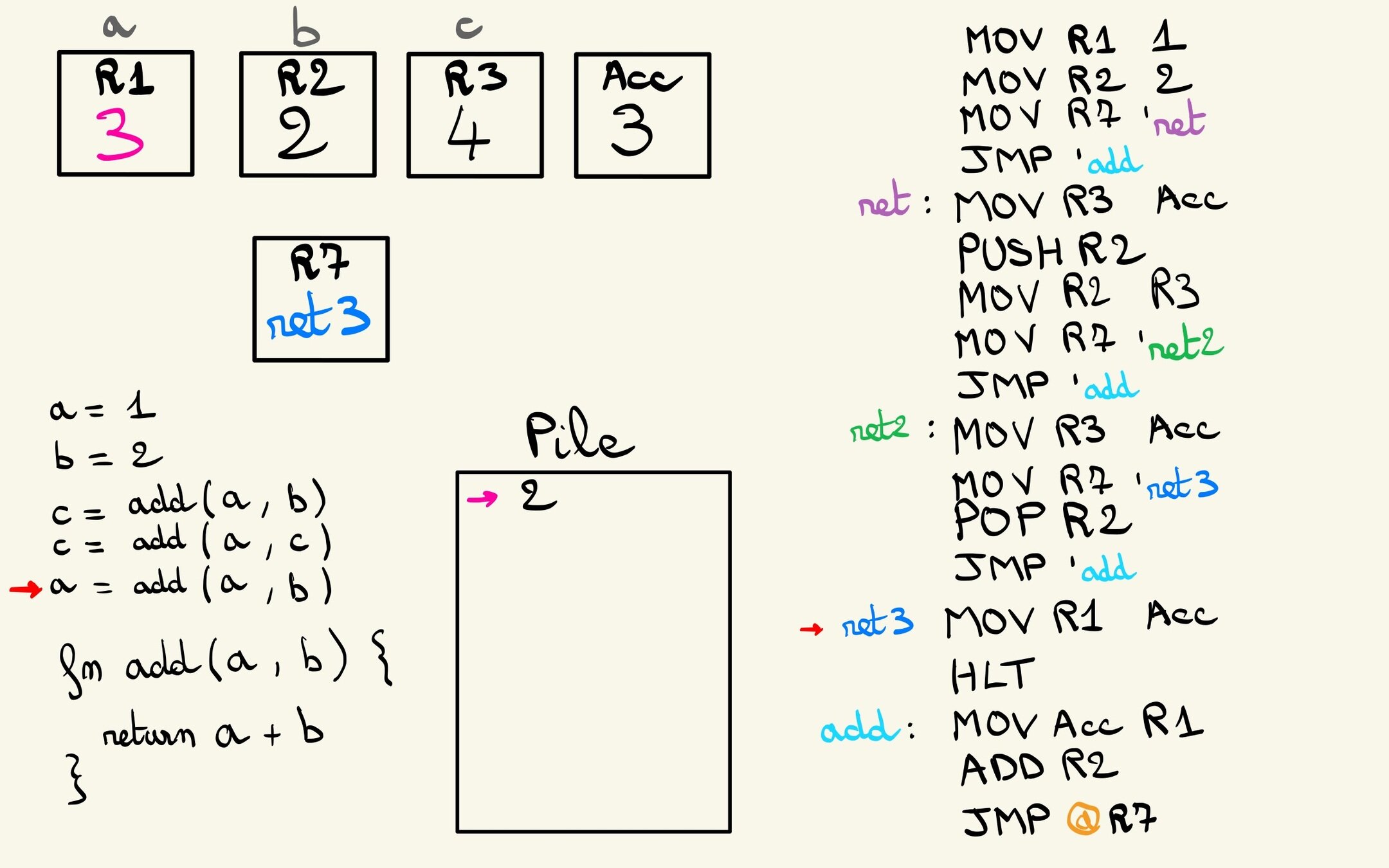

On affecte a 😎

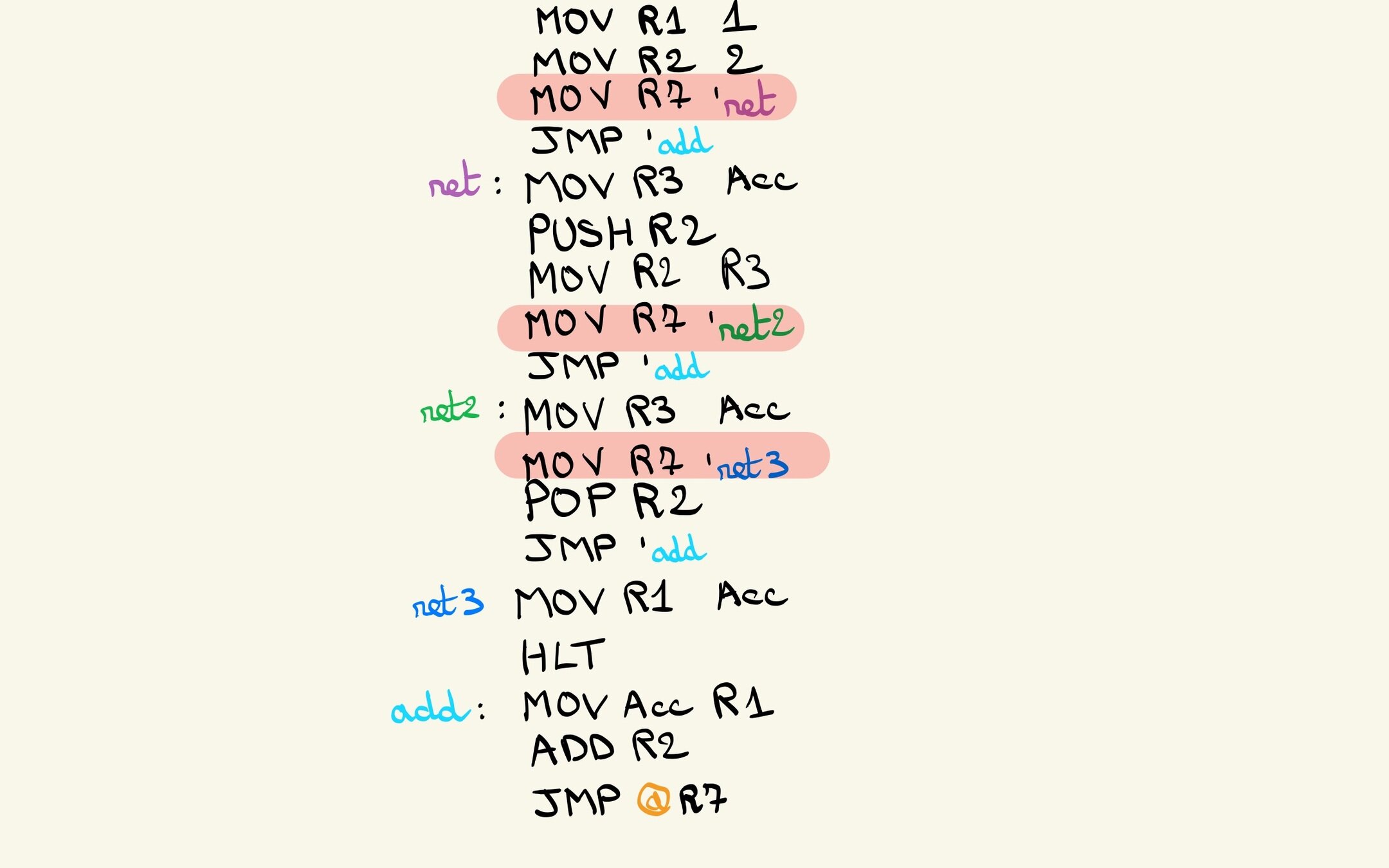

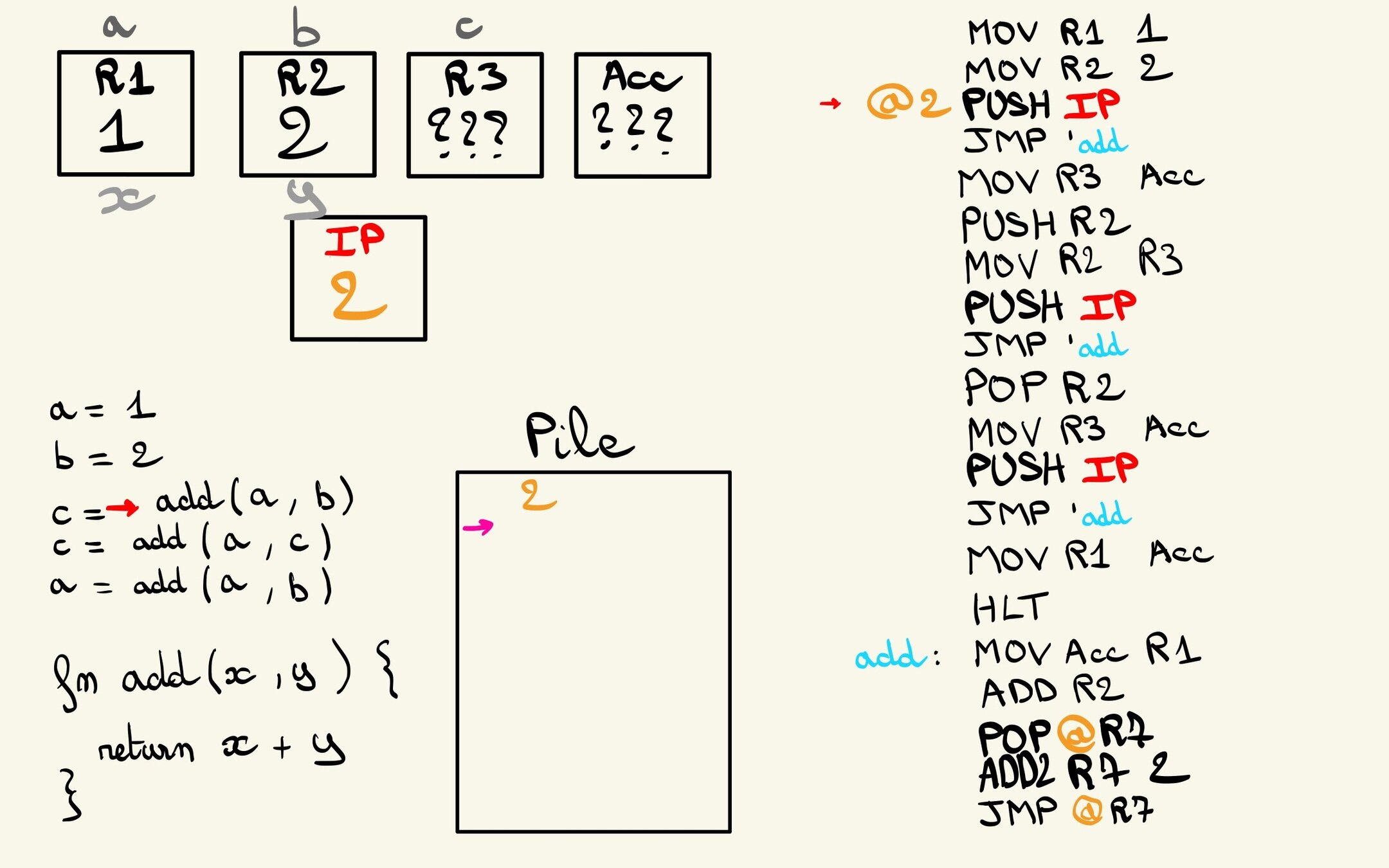

Un pattern se dessine

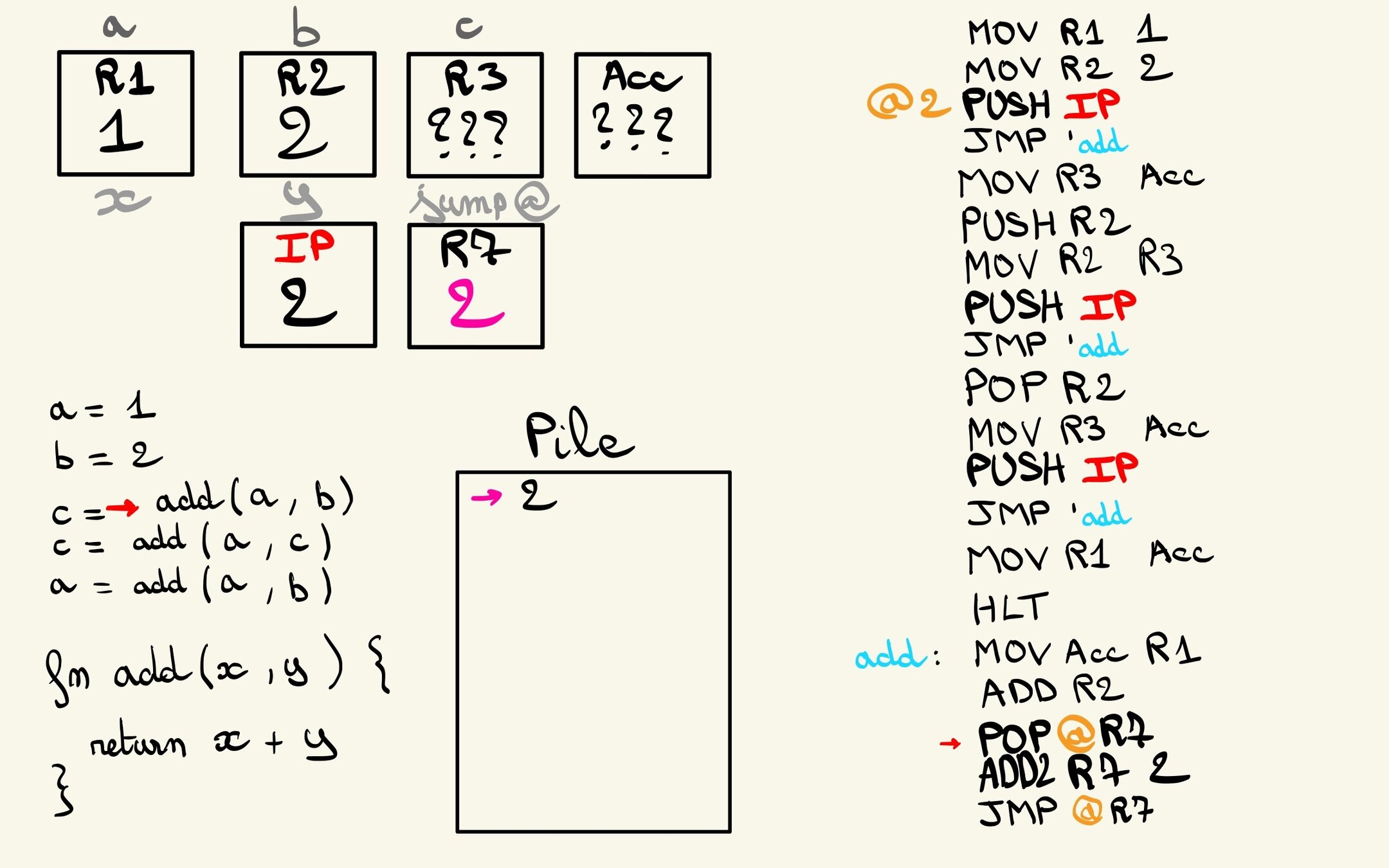

On enregistre la position avant appel de fonction

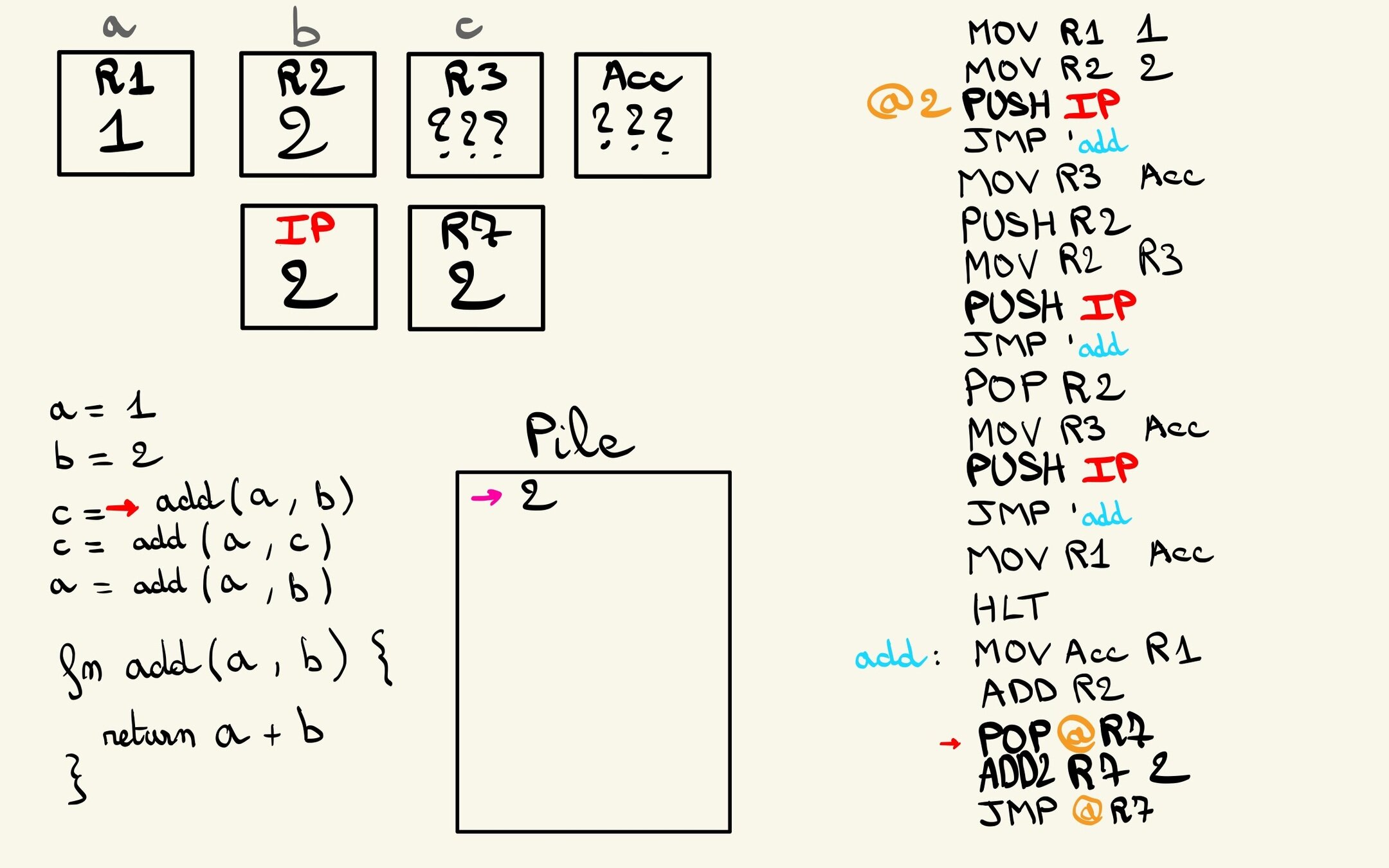

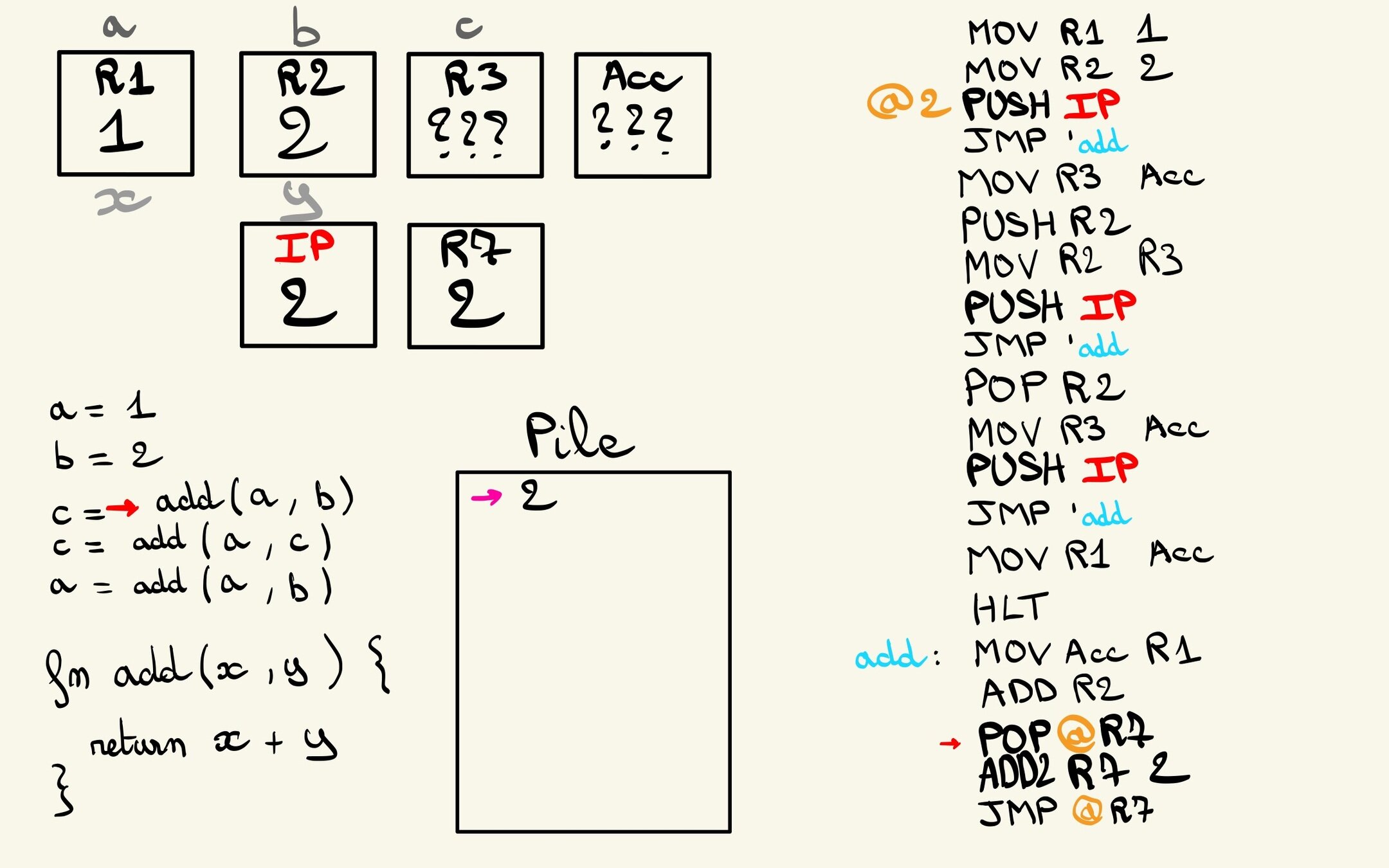

On restaure la position de retour

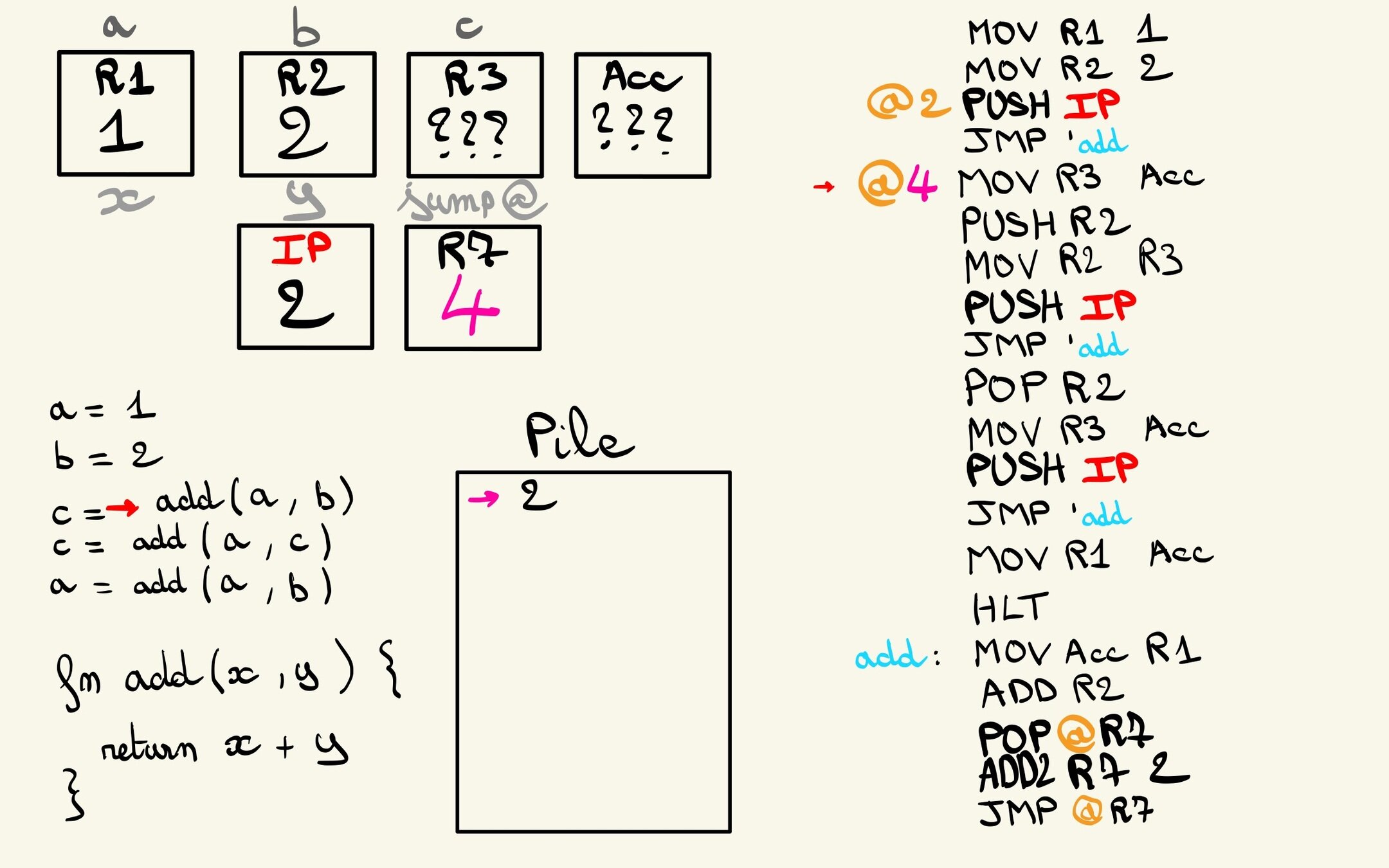

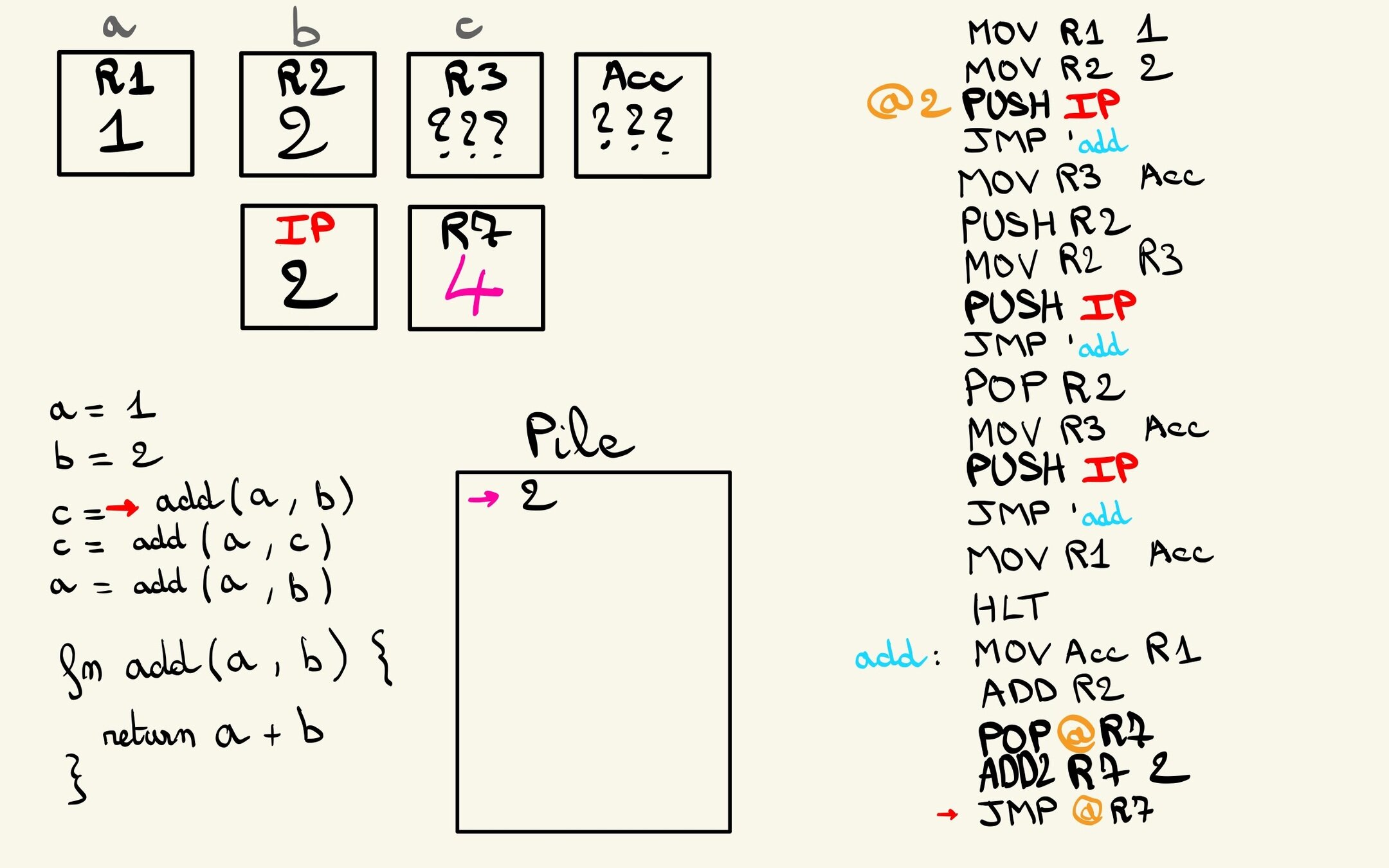

On jump

Et on se retrouve pile après l'appel

On simplifie le retour

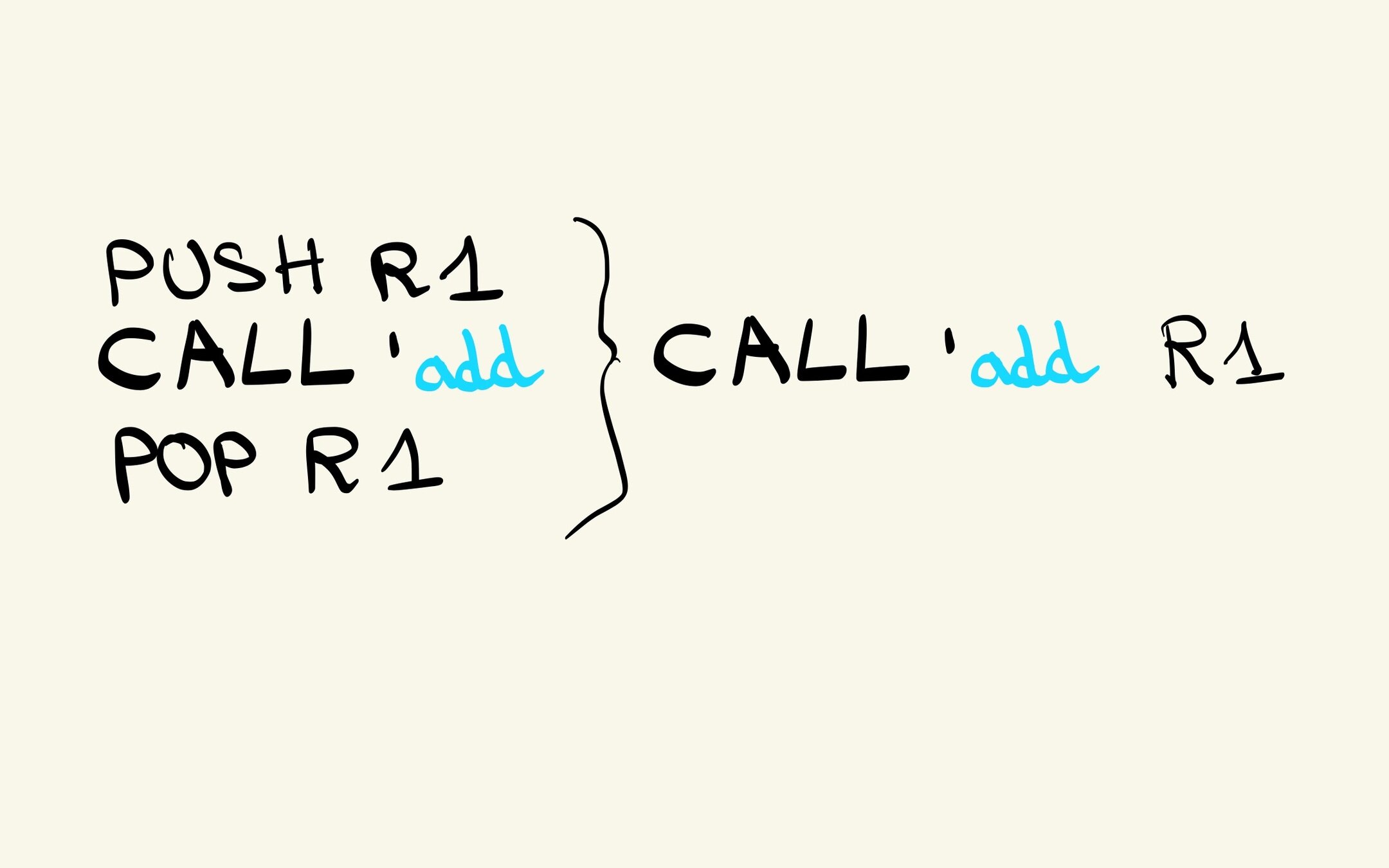

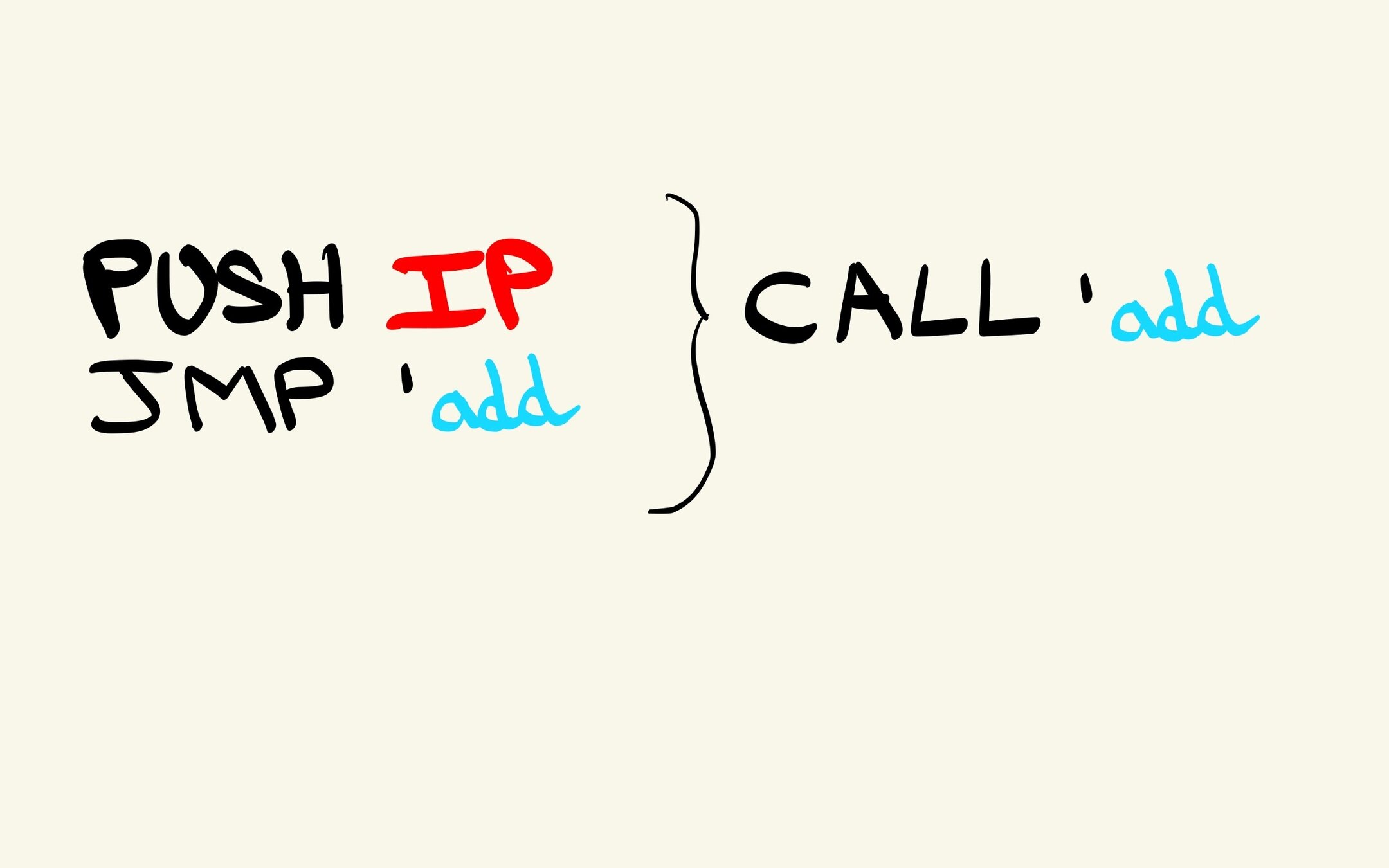

On simplifie l'appel aussi

ça commence à ressembler à du code "classique"

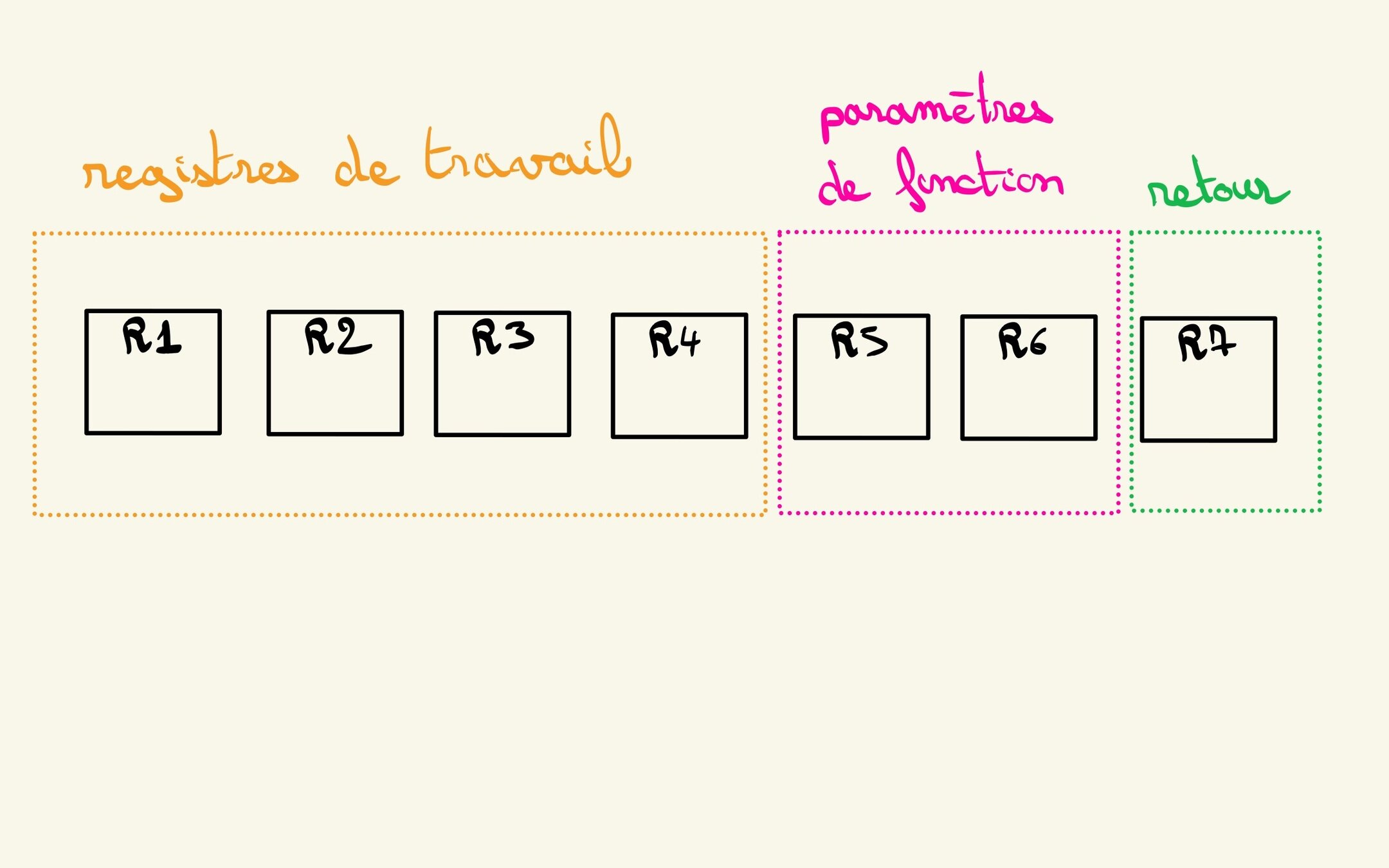

Normalisation

On applique

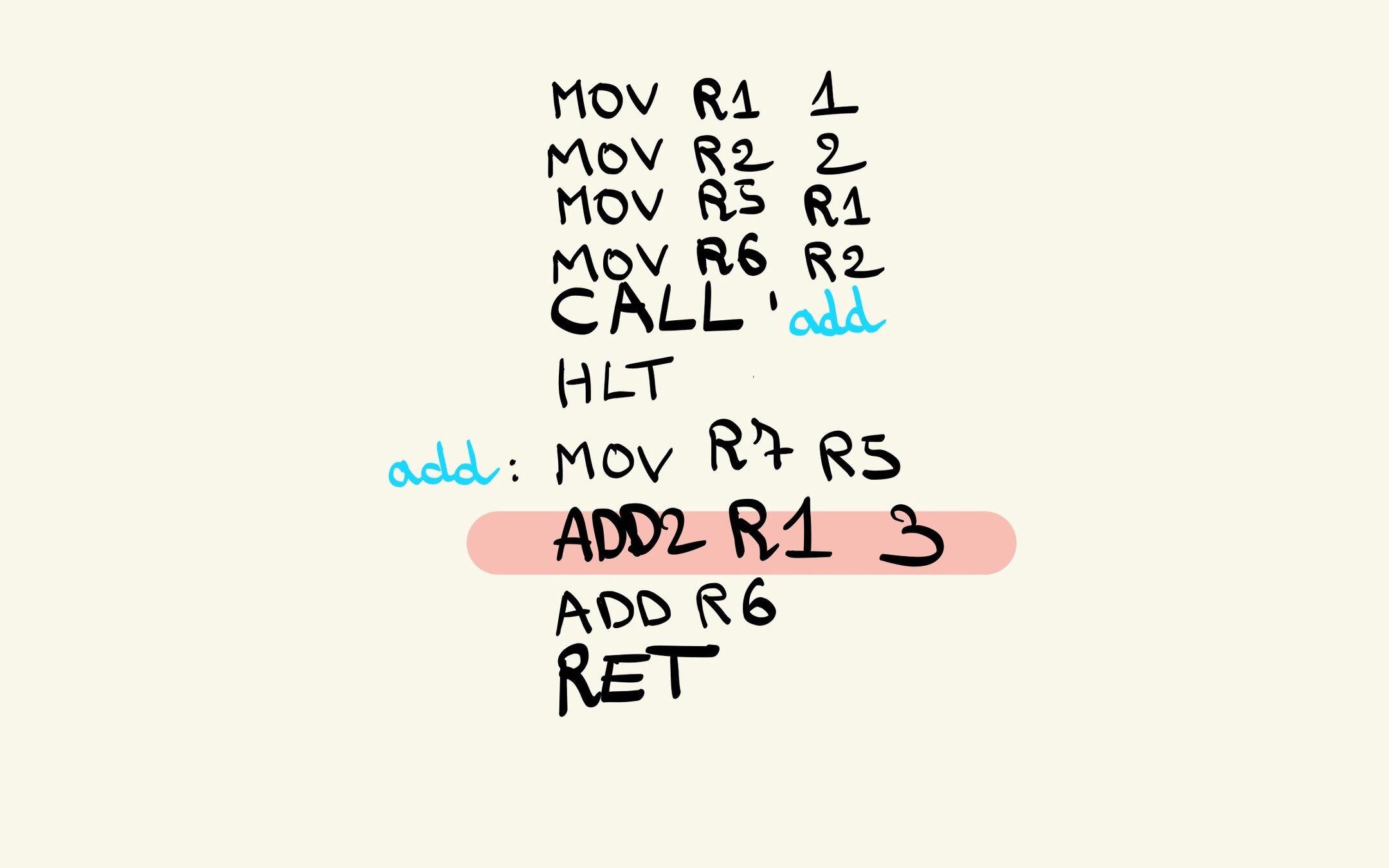

Un élément perturbateur

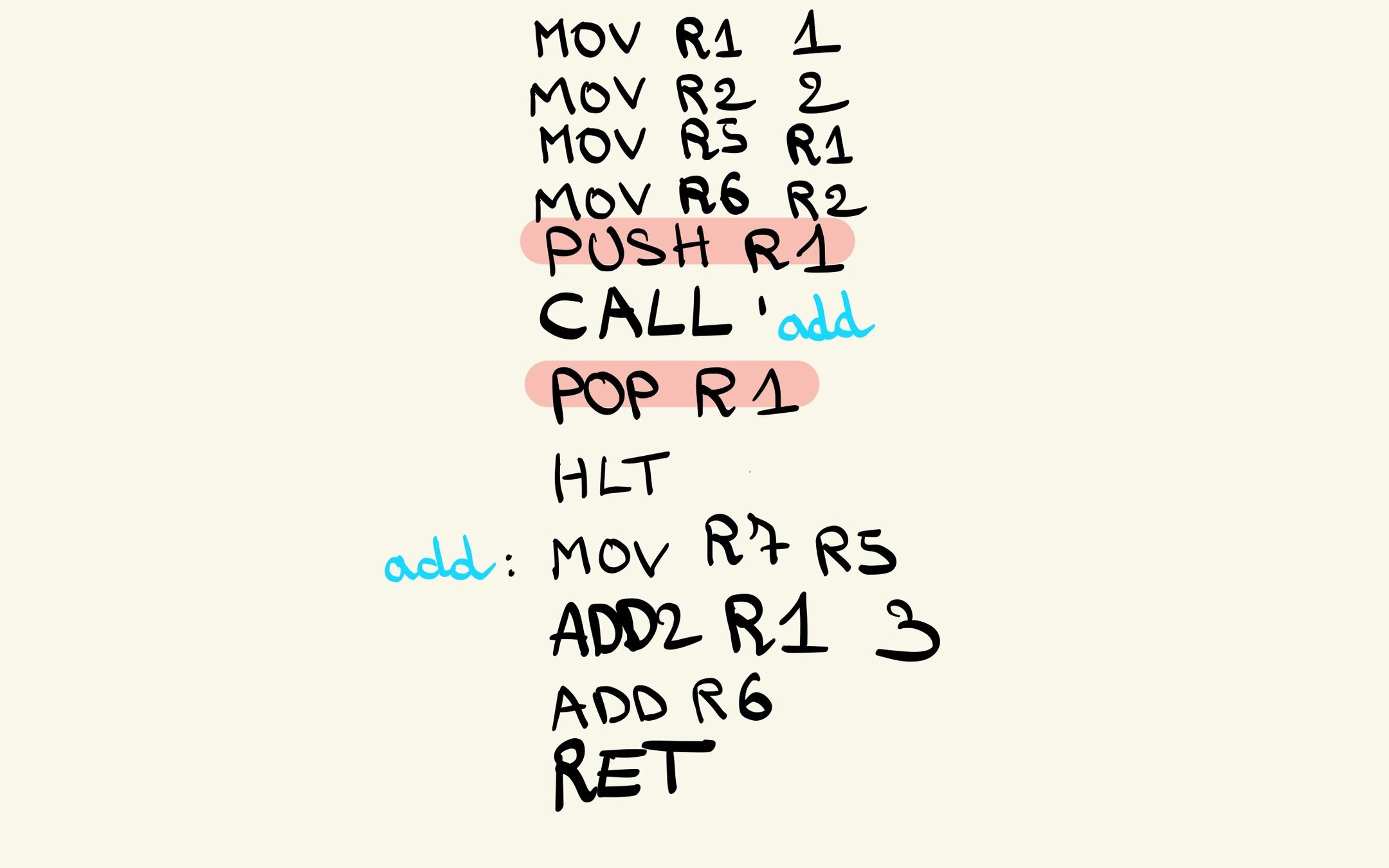

Restauration de contexte

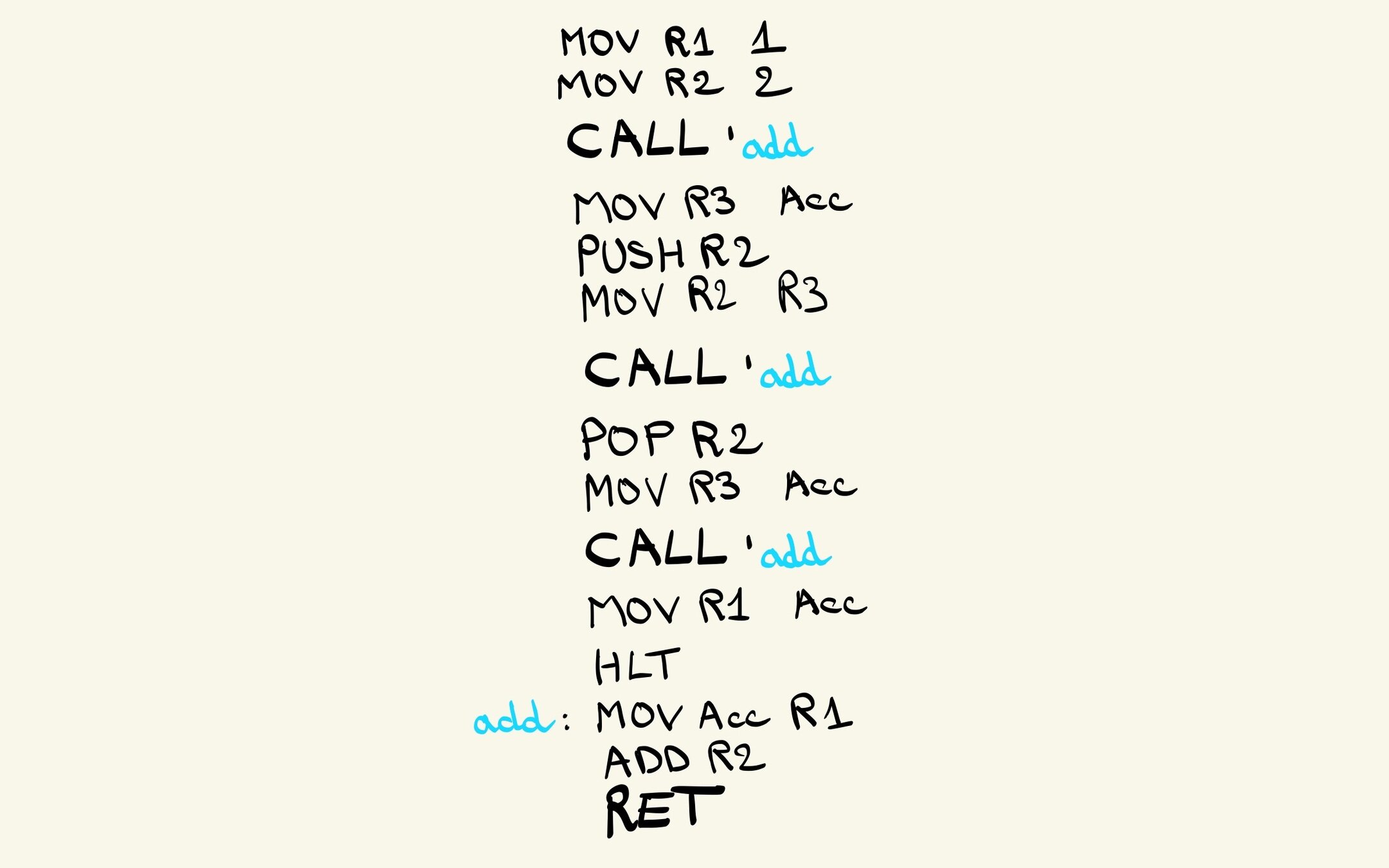

Dernière simplification pour la route

C'est bôôô !! 🤩

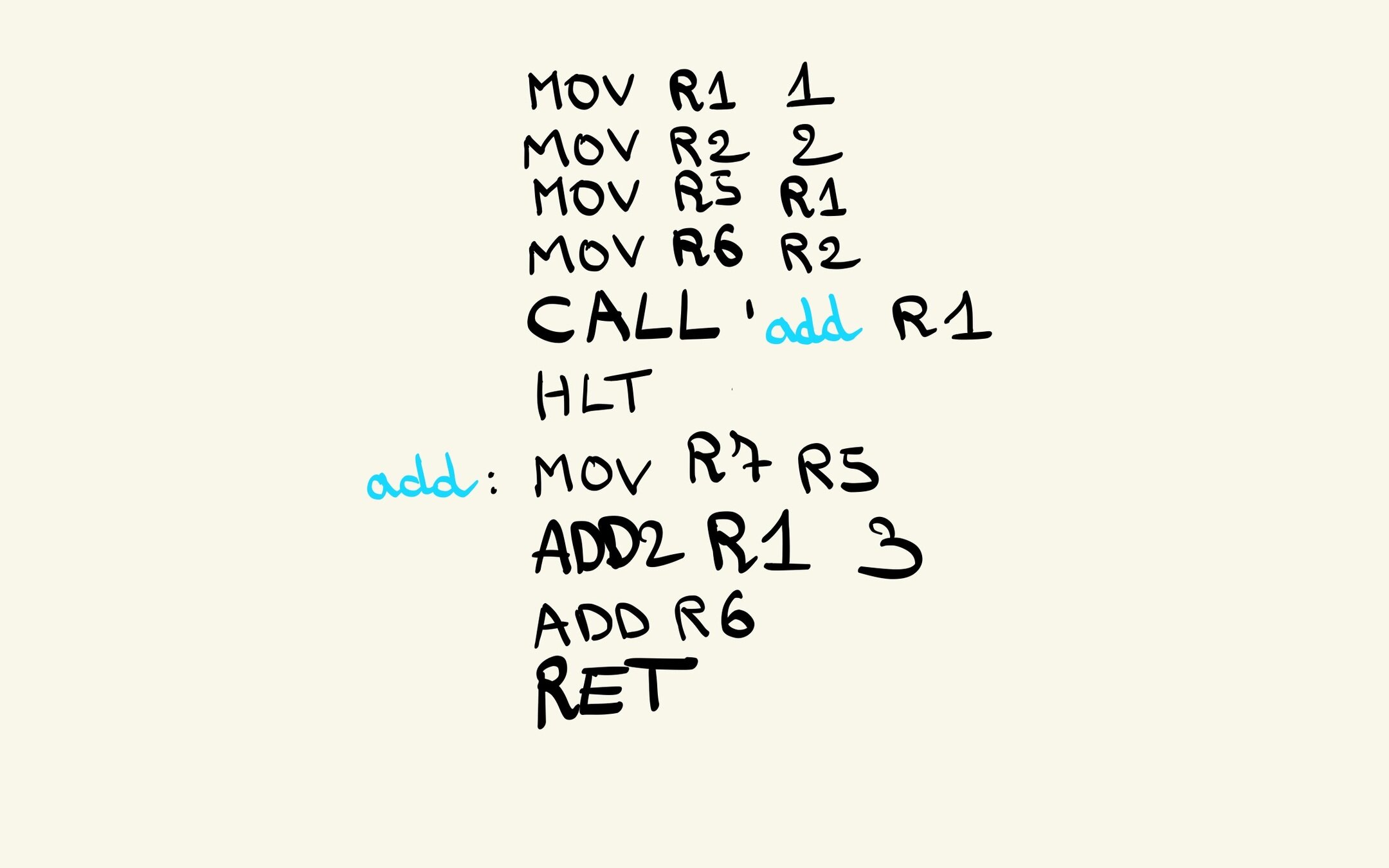

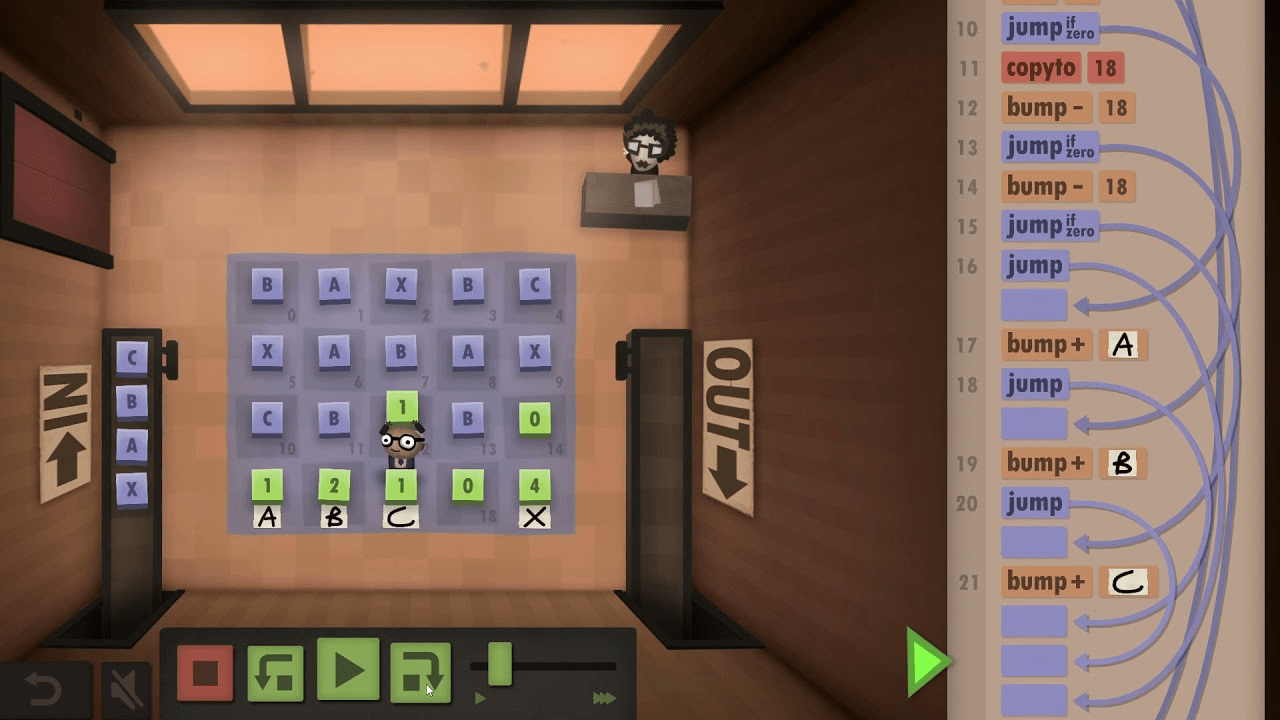

Human Ressource Machine

Faites vos retours ! 😎

Merci à toutes et tous 😃
