在虛擬化大行其道下

你應該知道的硬體知識

by 李梅樹紀念館資訊組召集人 王文岳(E.U)

自我介紹

王文岳｜Allen Wang (E.U)

現任　　李梅樹紀念館資訊組召集人 （2016~）

                硬體研究 （2013~）



曾任　　中崙高中資訊研習社聘任指導老師（2016~2018）

　　　　  大安高工電腦研究社客座指導老師（2015~2017）



首先

我們來看看虛擬化如何對各位造成影響

我們來看看這個表的資訊

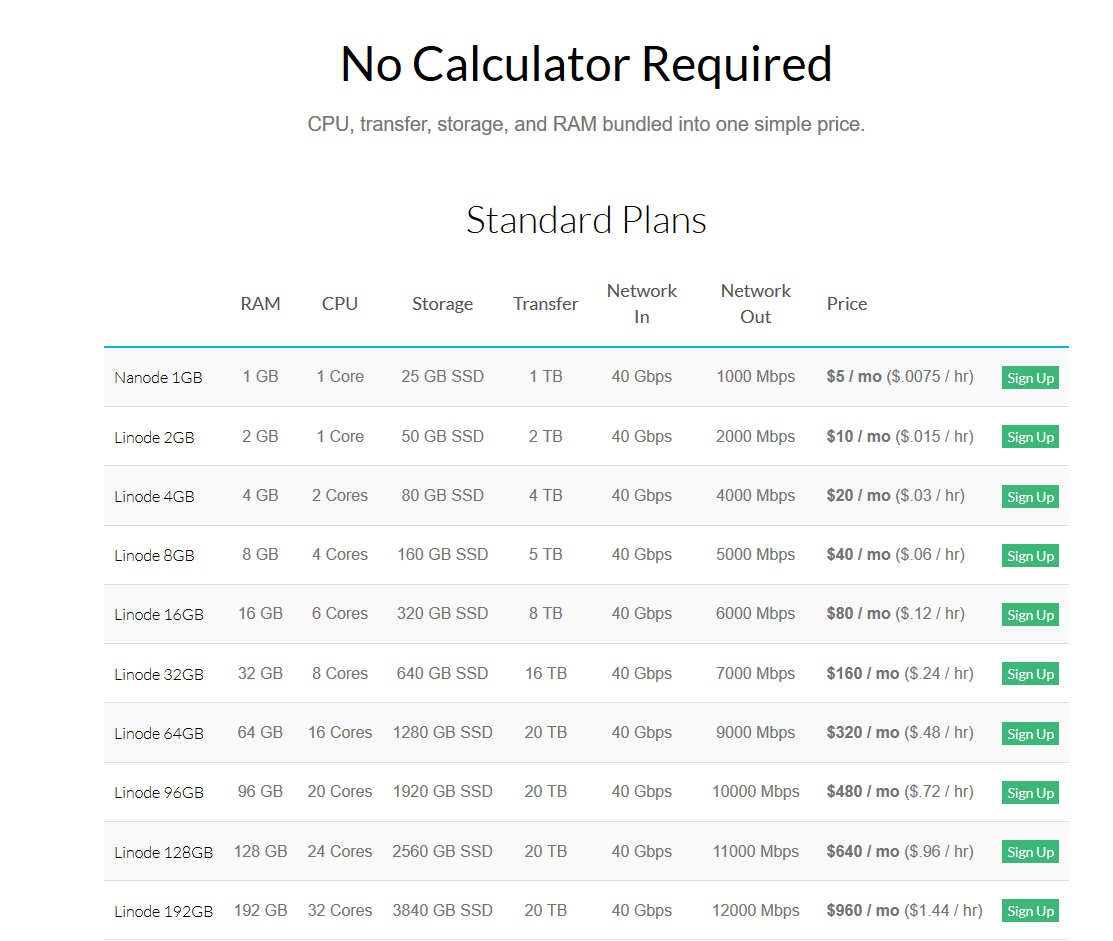

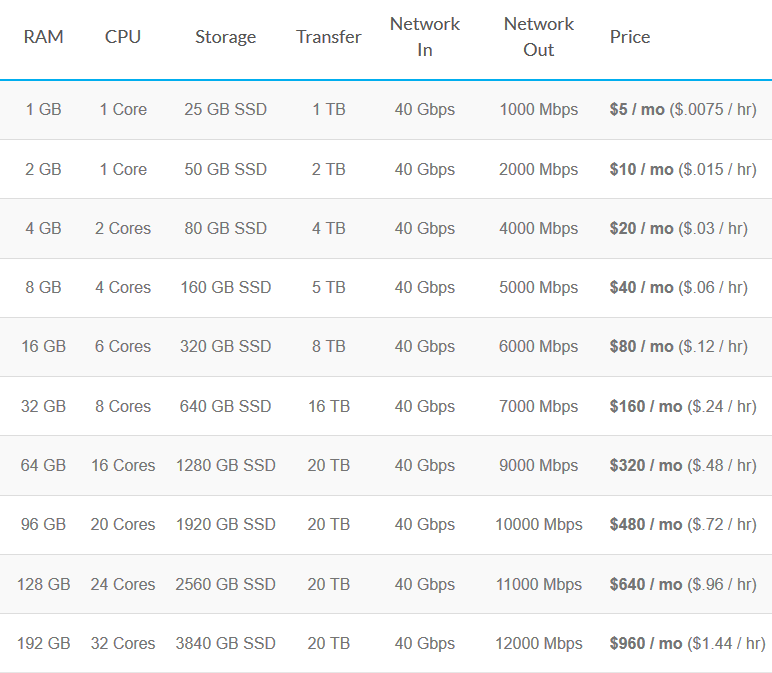

買買買列表

用

來

跟

人

說

我

買

了

啥

規

格

價

格

買

買

買

今天重點在這邊

這塊的意思只有這樣

買了什麼

付

了

多

少

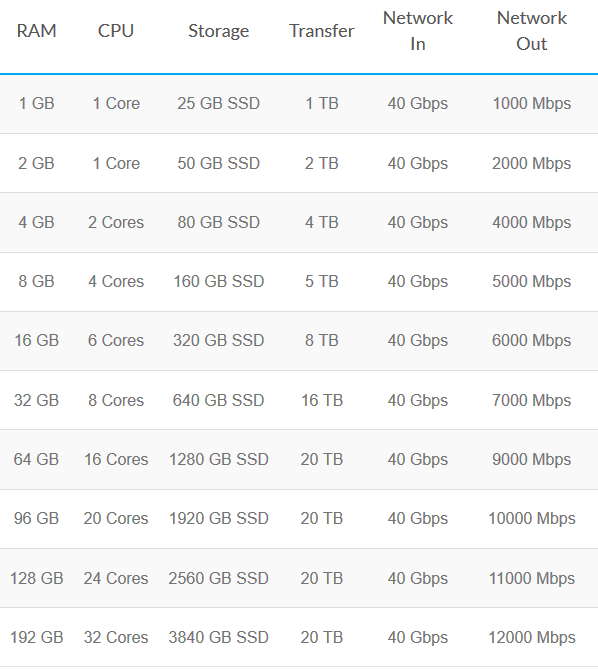

記憶體容量

CPU核心數

儲存容量

網路流量

網路速度

這真的很厲害

複雜的硬體被純化成這樣

你知道嗎

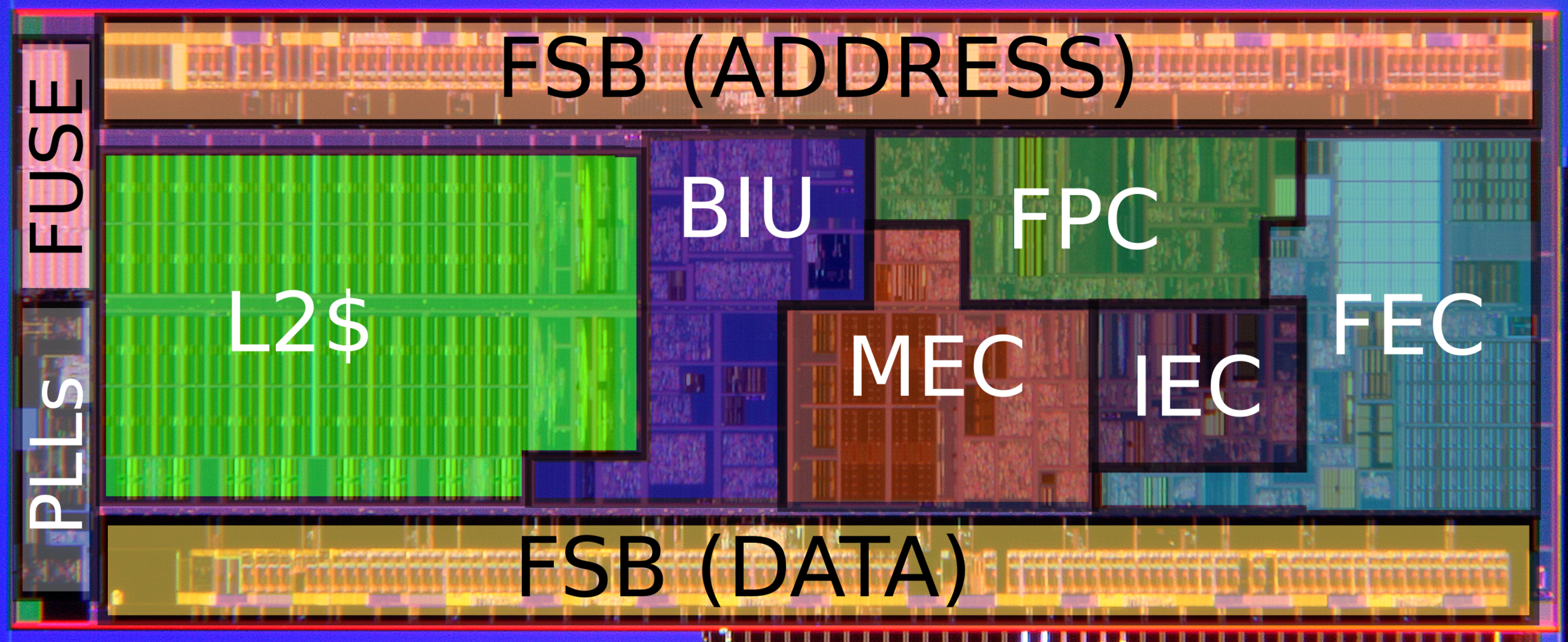

這兩個都是單核心的照片



P.S 未依實際大小擺放

圖片來源 : WikiChip CC-BY-SA 4.0

同樣單核心

左邊的理論效能是右邊的八倍

ㄎㄎ 我是 AMD Zen ( 2017 )

QAQ

我

是

intel

Bonnel

( 2008 )

P.S 純屬理論推算

你說伺服器用的

不一樣?

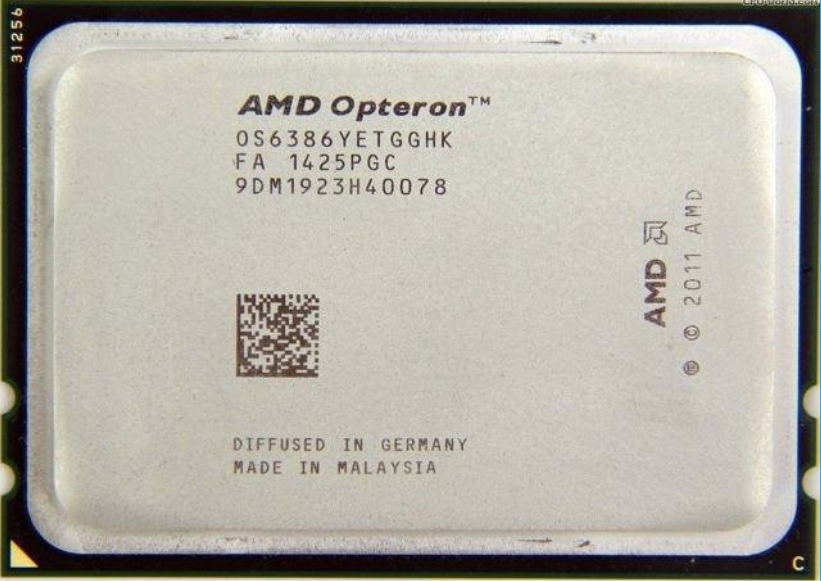

Opteron 6386 SE

16C16T

現貨價格 16971

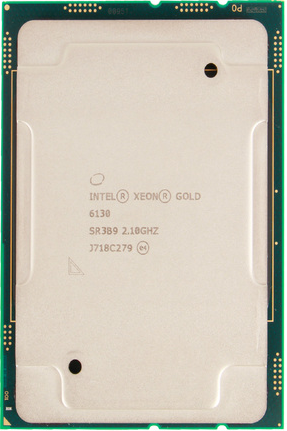

Xeon Gold 6130

16C 32T

現貨價格 66630

一樣 16 Core

效能差距100%+

價格差距300%+

Xeon Gold 6130 效能約為 Operon 6386 SE 205%

Xeon Gold 6130 價格約為 Operon 6386 SE 392%



這樣還能用一樣的

1 Core 來看嗎?

RAM 就差更多惹ㄛ

DDR 演進圖

當然還有SDR啦不過太久遠了

先不提

組建價格試算

DDR 3 每 Gb 報價 0.73美

約為 22.5278 台幣

128 GB 組建價格 23069 元

單通道典型效能10.667GB/s+

DDR 4 每 Gb 報價 0.89美

約為 27.4654 台幣

128 GB 組建價格 28125 元

單通道典型效能17.066GB/s+

記憶體報價使用2018-10-15 DRAMeXCHANGE報價

美金匯率使用30.86

SSD 就別說惹

DC S4610 3.84TB

參考價格 18999 RMB(京東)

0.495RMB/GB(約為2.2NTD)

典型效能 560/510 MB/s



DC P4800X  1.5TB

參考價格 47999 RMB

(京東750GB參考報價)

64RMB/GB(約為285.44NTD)

典型效能 2.5/2.2 GB/s



人民幣參考報價 4.46NTD

每GB價格差異1000%+

所以免空有些是這樣來的

所以要組建低價高核心的系統

也不算是很難

講這麼多

只講完虛擬化對於硬體的概括化

不知道我講到這時是不是已經90分鐘惹

征服世界

的

x86 IBM 系統

不過在座使用Apple的朋友

尼沒有被征服

x86 IBM 系統

放心，這個詞你一定看不懂

所以我要講給你聽

x86

沒有跟任何Toyota有關係

懶得去背爽啦

無心插柳柳橙汁的歷史債務

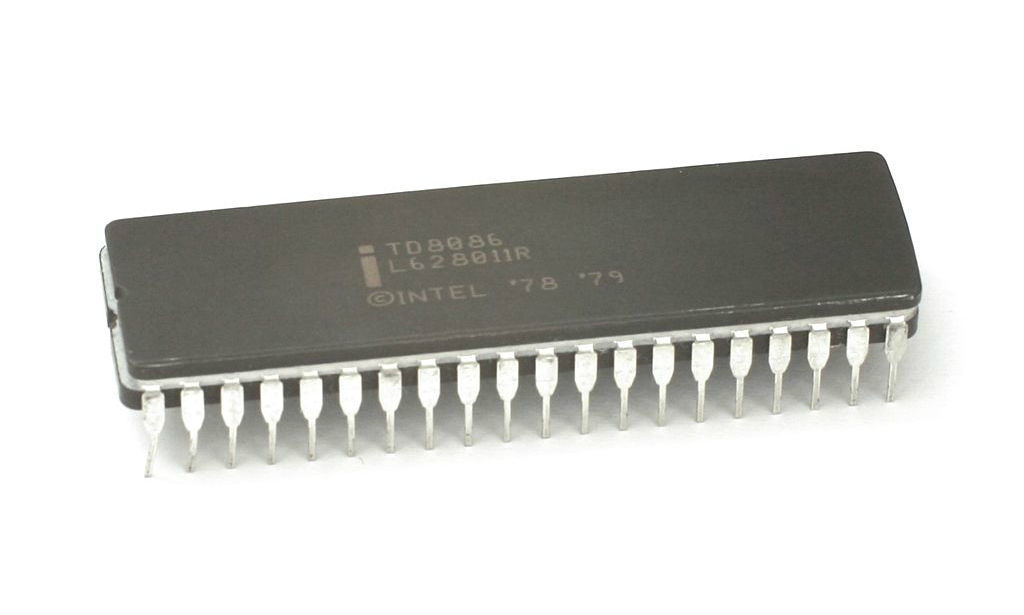

8086(1978)、8088(1979)

再到80186(1982)、80286(1982)與80386(1985)

用 7 年的時間跨越了 16 到 32 bit結構的鴻溝

同時也奠定了 x86 系統的根基

也別忘了x87家族

奠定了浮點運算語法的根基

順帶一提 32bit -> 64bit 用了18年

AMD K8 (2003)

集大成者 80486

(1989)

左圖即是

x86 IBM 系統原型機

系統化晶片結構雛形

(約1989)

CPU與匯流排

控制器

資料/位置緩衝器

記憶體控制器

整合周邊控制器

Chips and Technologies

提供的 NEAT (New Enhanced AT) Chipset

在第三方晶片滿天飛的時代

1993 年就出現單晶片晶片組結構也不需要太意外

inte 官方提供 80486 所使用的晶片組結構



80420TX/ZX系列晶片組



(1992/1994)

80420ZX晶片組主機板

架構與TX系列無異僅改善記憶體與CPU支援並支援 PCI 2.1

PSC

PCI System Controller

IB

ISA Bridge

80420EX晶片組

入門型晶片組

其結構更接近當代晶片架構

(1994)

當然有時候也會繞個遠路

430VX晶片組

(1996)

450KX/GX晶片組

為了實現多CPU

需要搭配大量晶片

最少7顆起跳

是名符其實的晶片組

(1995)

intel 810晶片組(1999)

正式確立當代南北橋架構

但是雙晶片南北橋結構

其實早就被其他人創立而且穩定運作著

SiS 530+SiS 5595 (1998)

AMD 640+AMD 645 (1997)

偷偷告訴你

其實我是VIA Apollo VP2/97晶片組客製貼牌

台灣之光矽統科技

首創南北橋整合先例也開啟了台灣晶片組的榮耀

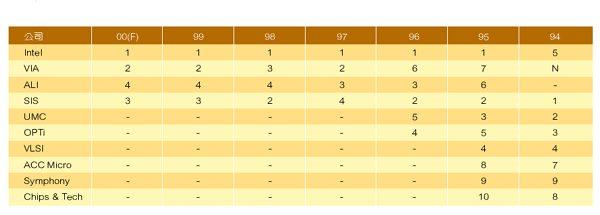

自 1994 年起的晶片組全球銷售排名

其中 VIA(威盛)、ALi(揚智)、SiS(矽統)與UMC(聯電)皆為台廠

全盛時期台廠晶片組市占率高達60%

intel X58 (2008)

2008以降 intel 使用獨佔技術匯流排不再提供授權

第三方廠商全數陣亡

2009 intel 確立消費平台單晶片晶片組架構

AMD

則要到2011年

FM1 平台推出後

才正式結束

第三方晶片組的時代

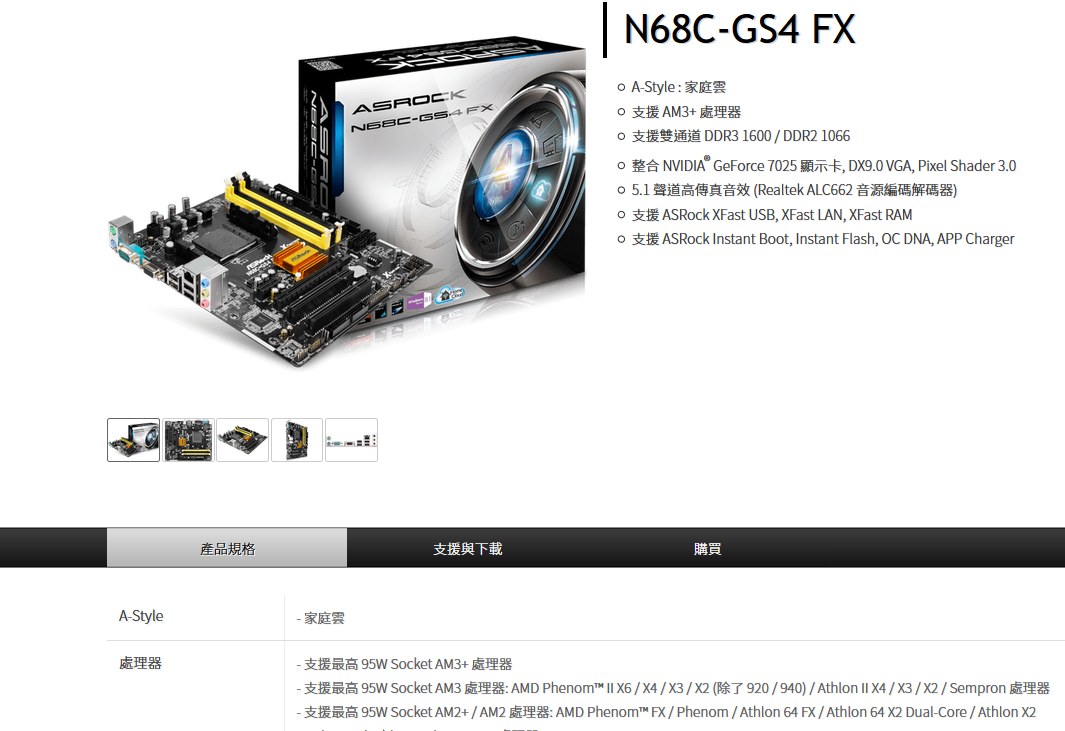

與 FM1/FM2 平台共存的 AM3/+ 平台

則一直可以看到這類型第三方晶片組的魔改主機板

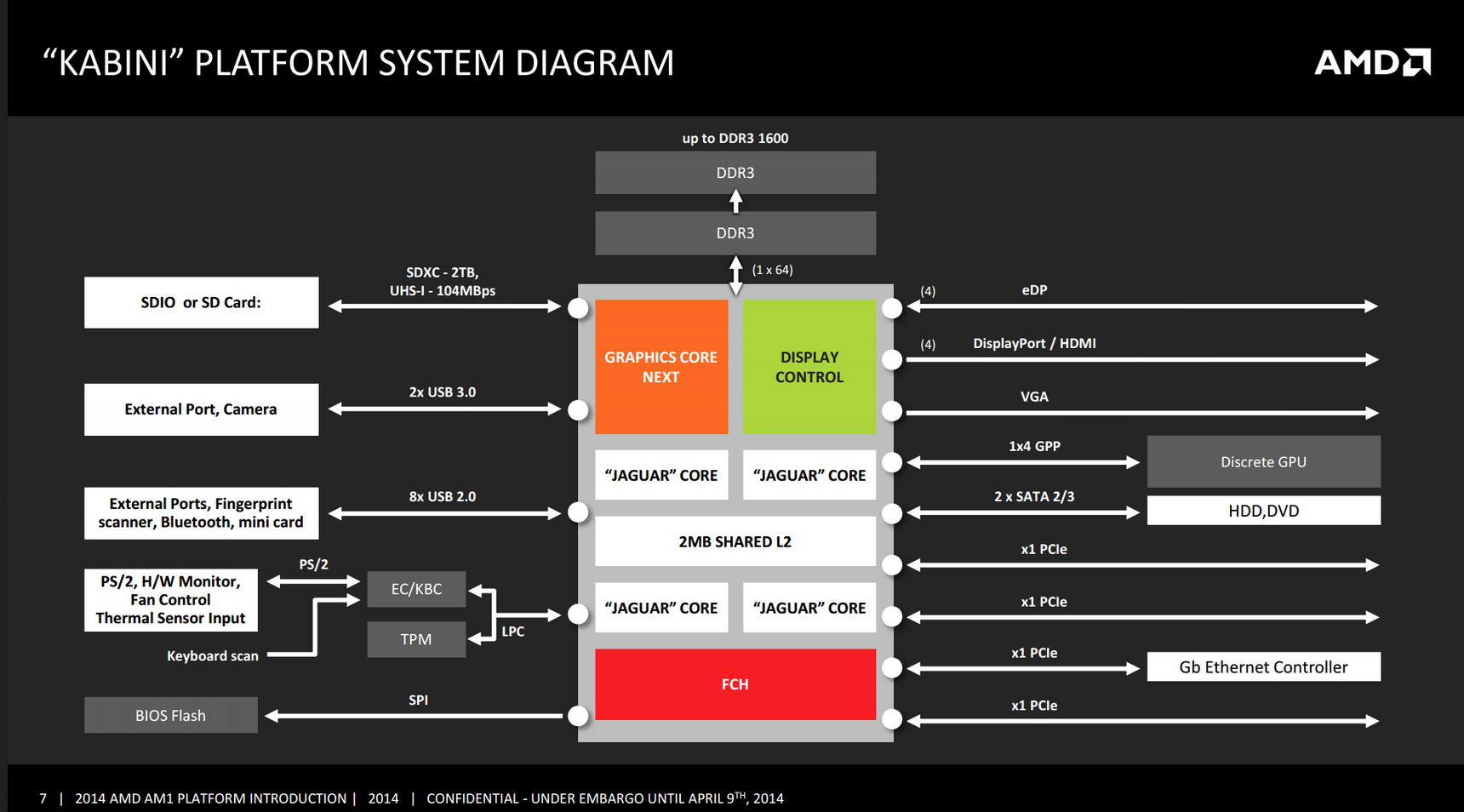

2014 以來

晶片組高度整合

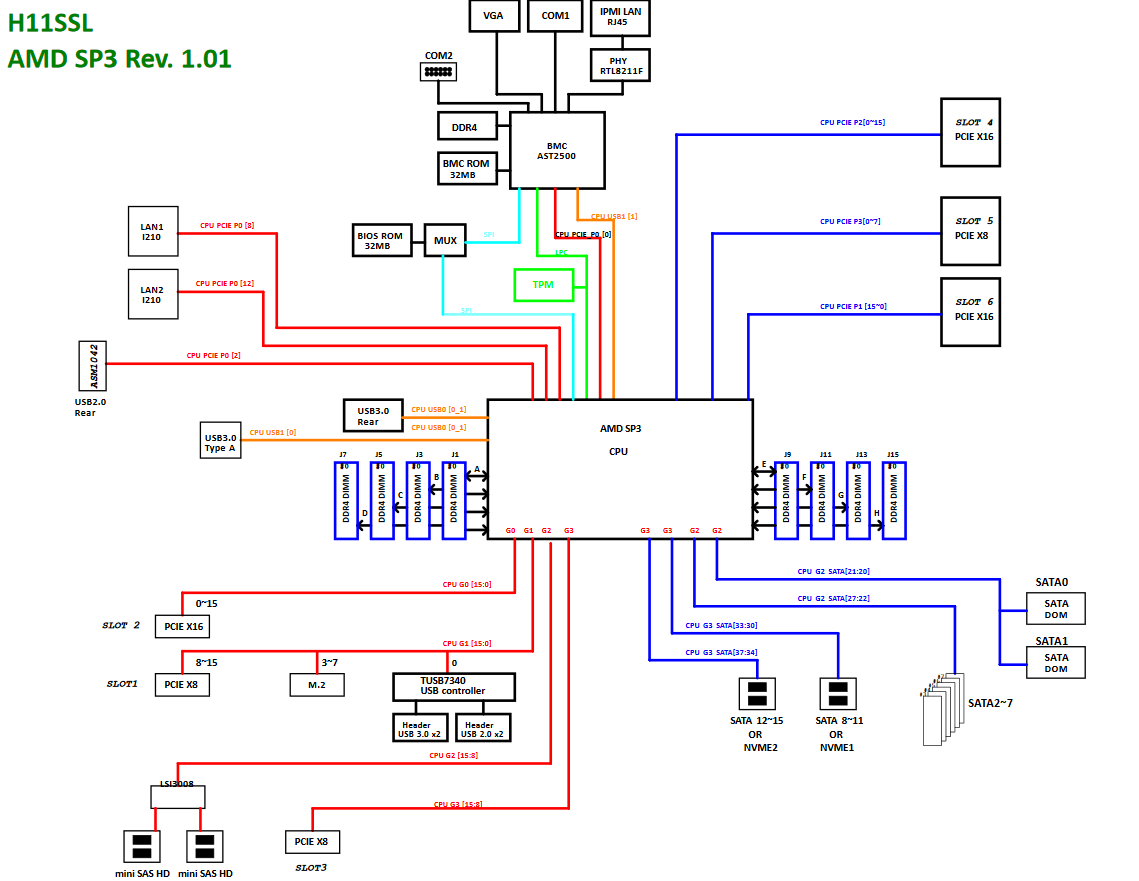

無晶片組系統開始出現

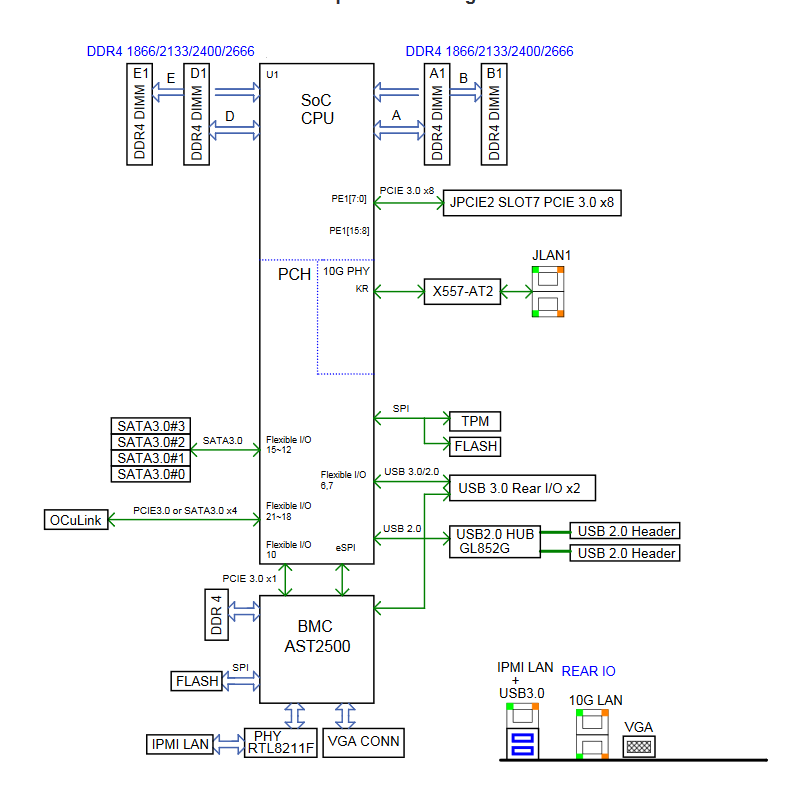

也就是所謂的 SoC

(System on a Chip)

ARM 系統結構
