Agile

Mahu  Perubahan/Agility

• Pembangunan dan pengujian sistem berlaku secara berterusan.
• Kod yang dibangunkan berfungsi pada laptop pembangun sistem

• Proses penempatan tidak berlaku secara berterusan.
• Kod yang dibangunkan tidak berfungsi pada persekitaran produksi

PASUKAN PEMBANGUN

PASUKAN OPERASI

Mahu Kestabilan

Limitation of Agile

Penyelesaiannya adalah DevOps

Pasukan Pembangun

Agile + DevOps

Apa itu "DevOps" ?

DevOps adalah amalan yang memerlukan penglibatan pasukan pembangun dan operasi dalam kitar hayat pembangunan sistem secara keseluruhan

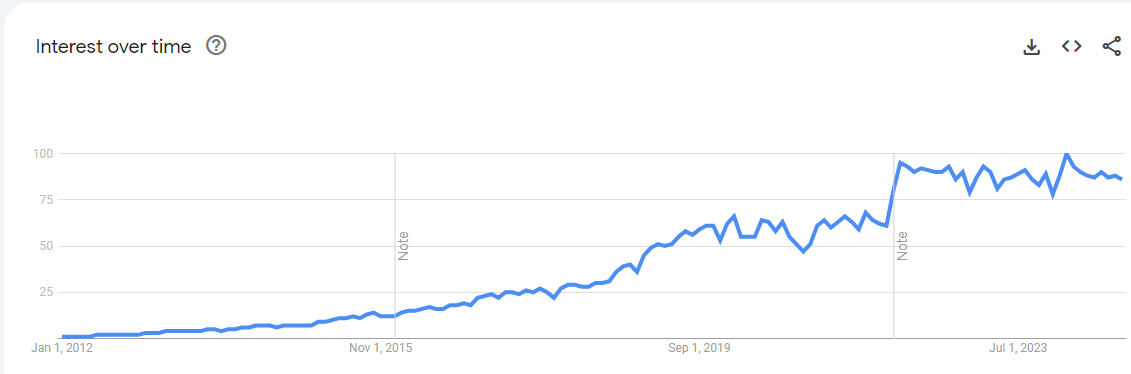

Antara perkataan yang kerap didengari dalam IT industri pada masa kini

"DevOps"

Proses Pelepasan Aplikasi

Proses yang Sama: Deliver aplikasi kepada pengguna akhir

Typical Software Release Process

Idea

Keperluan

Pengekodan

Pengujian

Pembangunan
/ Pakej

Penempatan

• Pemasangan Tools
• Penempatan Aplikasi
• Konfigurasi Firewall

Konfigurasi Pelayan

Typical Software Release Process

Idea

Keperluan

Pengekodan

Pengujian

Pembangunan
/ Pakej

Penempatan

• Adakah terdapat sebarang ralat pada sistem?
• Adakah pengguna mempunyai masalah menggunakan sistem?
• Bolehkah sistem mengendalikan trafik pengguna yang tinggi?

Operasi
&
Pemantauan

Typical Software Release Process

• Penambahan feature baru
• Pembetulan Ralat
• Mengoptimumkan Prestasi Sistem

Pelancaran Awal

Penambahbaikan

Idea

Keperluan

Pengekodan

Pengujian

Pembangunan
/ Pakej

Penempatan

Apa itu DevOps?

DevOps adalah amalan yang memerlukan penglibatan pasukan pembangun dan operasi dalam kitar hayat pembangunan sistem secara keseluruhan

DevOps CI/CD

• Mempercepatkan proses
• Pengurangan Ralat

Penyampaian yang cepat dengan kod yang berkualiti

CI of CI/CD

remote git
repository

Test it

Build & Package

Push Code
Changes

Continuous Integration

• Developer commits code changes to remote git repository
• Triggers the CI/CD Pipeline

CD of CI/CD

Deploy to
PROD

• We don't deploy directly to PRODUCTION environment
• We can't be sure that the changes won't break anything

• We deploy the application in stages
  • ​To test the application extensively on multiple levels

Continuous Deployment

Deploy to
PROD

Deploy to
DEV

Deploy to
STAGING

Unit Tests,
functional tests
Code analysis tests, lint tests

Load tests,
Regression tests

• Every code change is built, tested and deployed to the different environments
• Deployment to production happens automatically without explicit manual approval

Continuous Delivery

• Automated test not 100% reliable
• Not enough time or too difficult to test each and every aspect of the application
• Not confident enough to release automatically to production

Continuous Delivery

Deploy to
PROD

Deploy to
DEV

Deploy to
STAGING

Unit Tests,
functional tests
Code analysis tests, lint tests

Load tests,
Regression tests

• Pipeline is automated only until the non-production environment
• Update to production happens only with a manual approval

Cabaran yang cuba diselesaikan oleh DevOps

1. Miscommunication & Kurang Kolaborasi

Code the application

Deploy & Operate the application

Pembangun Sistem

Operasi

• Can't deploy & run the app
• Don't consider, where app gets deployed

• Tidak pasti bagaimana sistem berfungsi

Cabaran yang cuba diselesaikan oleh DevOps

2. Conflict of Interest

Bertanggungjawab dalam pengoperasian

Pembangun Sistem

Operasi

• New features fast

• Mengekalkan Kestabilan Sistem
• Resist the speed of release
• Memastikan dan menyemak kod adalah 100% selamat

Bertanggungjawab dalam pembangunan sistem

Cabaran yang cuba diselesaikan oleh DevOps

3. Keselamatan

• Adakah perubahan akan memberi impak kepada keselamatan sistem?
• Proses Manual

Pasukan Keselamatan

Cabaran yang cuba diselesaikan oleh DevOps

4. Pengujian Sistem

• Menguji specific features
• Pengujian secara End to End
• Pengujian dilakukan pada persekitaran yang berbeza
• Pengujian prestasi

Penguji

Cabaran yang cuba diselesaikan oleh DevOps

5. Kerja Manual

• Lambat dan cenderung untuk menghasilkan ralat
• Perkongisan pengetahuan adalah sukar
• Intransparent, hard to trace, who executed and when

Penempatan sistem secara manual

Pengujian secara manual

Semakan keselamatan secara manual

Infrastruktur Pipeline DevOps

Penggunaan Tools Mengikut Peringkat DevOps

Tools DevOps

Aktiviti di Peringkat DevOps

1. Perancangan

Peringkat awal dalam pembangunan produk yang membantu memastikan matlamat dan hala tuju produk yang dibangunkan difahami oleh setiap ahli pasukan DevOps

Aktiviti utama pada peringkat ini:

1. Perancangan Produk
2. Pengurusan Komunikasi
3. Perancangan pelaksanaan Pipeline CI/CD
4. Perancangan Ujian

TOOLS PERANCANGAN

• Penyediaan pelan hala tuju produk: Artifak product vision, epic dan user story akan dikumpul sebagai pelan hala tuju produk dan didokumenkan dalam bentuk wiki
• Penyediaan tools bagi persekitaran pembangunan: Tools seperti Gitlab akan digunakan sepanjang pembangunan produk perlu disediakan
• Pengumpulan keperluan pengguna:
  • Keperluan pengguna dan tugasan dikumpulkan dalam artifak product backlog dan sprint backlog akan dimasukkan ke tools Gitlab
  • DoD didokumenkan dalam bentuk wiki.
• Membuat perancangan kapasiti: Dibuat pada sprint planning kedua boleh didokumenkan ke bentuk wiki

1. Perancangan Produk

Merangkumi komunikasi, perbincangan dan pengumuman di antara ahli pasukan sepanjang pembangunan produk.

Antara aktiviti dalam pengurusan komunikasi:

• ChatOps
• Pengumuman pelepasan versi produk
• Perkongsian fail

2. Pengurusan Komunikasi

Merancang jobs yang perlu diautomasikan pada pipeline CI/CD bagi setiap peringkat DevOps

 Pipeline merupakan komponen terpenting dalam asas penambahbaikan berterusan. Pipline merangkumi dua komponen utama iaitu:

• Jobs
• Stages

3. Perancangan Pelaksanaan Pipeline CI/CD

Dilaksanakan bagi membolehkan pemilik produk, pasukan pembangun dan penguji merancang, menjadual dan melaksana aktiviti pengujian

Bermula sprint zero, pemilik produk dan pasukan pembangun akan membincangkan perkara yang perlu dicapai dalam aktiviti pengujian bagi setiap sprint

4. Perancangan Pengujian

• Penetapan jenis dan skop aktiviti pengujian yang akan dilaksanakan
• Pendekatan pelaksanaan pengujian
• Penetapan tahap kritikal untuk pengendalian ralat
• Penetapan traceability matrix untuk liputan kes pengujian

4.1. Pelan Pengujian

Menggunakan pendekatan incremental testing
Pengujian Unit -> Pengujian Integrasi -> Pengujian Sistem

• Pengujian keperluan fungsian (functional test)
  • Pengujian Unit
  • Pengujian Integrasi
  • Pengujian Sistem
  • Pengujian Penerimaan Pengguna (UAT)
• Pengujian keperluan bukan fungsian
  (non-functional test)
  • Kualiti Kod
  • Pengujian Static Application Security Test (SAST)
  • Pengujian Prestasi

4.2. Jenis dan Skop Aktiviti Pengujian

Aktiviti pengekodan serta pengujian dilakukan secara incremental dan iterative. Setiap sprint menghasilkan product increment dan maklum balas yang diperolehi akan menjadi input kepada sprint seterusnya

4.3. Pelaksanaan Pengujian

Aktiviti Pengujian Berdasarkan Agile Scrum

4.4 Penetapan Tahap Kritikal (Severity Level)

Tahap kritikal terhadap kegagalan fungsian atau penemuan ralat semasa pengujian. Masalah yang diperolehi semasa proses pengujian akan dianalisis dan dikategorikan berdasarkan Tahap Kritikal dan kesannya

Aliran Proses Pengendalian Ralat

4.5 Penetapan Traceability Matrix

Menjejaki hubungan diantara keperluan (requirement) dengan kes pengujian sepanjang kitar hayat pembangunan produk

Serahan / Output Peringkat Perancangan

1. Pelan hala tuju produk
2. Artifak product backlog
3. Artifak sprint backlog
4. Pelan pengujian
5. Kes pengujian
6. Persekitaran GitLab yang telah dikonfigurasi seperti berikut:
   • Groups
   • Epics
   • Projects
   • Milestones
   • Iterations
   • Runners
   • Issues
7. Persekitaran komunikasi Mattermost ChatOps.

Apa itu Mattermost?

Merupakan platform yang menyediakan perkhidmatan komunikasi dan kolaborasi antara ahli pasukan. Integrasi Mattermost dengan GitLab boleh dilaksanakan bagi tujuan mewujudkan Issues dan memulakan CI/CD jobs

Apa itu WikiJS?

Merupakan perisian kolaboratif yang membolehkan pengguna mencipta dan mengemas kini dokumentasi secara dalam talian. Kandungan dokumentasi ditulis
menggunakan format Markdown atau fungsi visual editor

Apa itu Gitlab?

• Platform Pengurusan Kod Sumber
• CI/CD
• Platform DevOps secara menyeluruh
• Menyokong metodologi agile dan mempunyai fungsi yang bersesuaian dengan setiap aktiviti yang dilaksanakan dalam pendekatan agile scrum

2. Pengekodan

Peringkat pembangunan kod aplikasi berdasarkan
user story yang telah ditetapkan pada sprint semasa

• Pengurusan Kod Sumber
• Konfigurasi Pipeline CI/CD
• Semakan Kualiti Kod

PENGEKODAN

• Pewujudan feature branch bagi setiap ahli pasukan pembangun berdasarkan product backlog atau sprint backlog yang telah ditetapkan
• Merge request daripada feature branch ke repositori berpusat

1. Pengurusan Kod Sumber

Konfigurasi Pipeline CI/CD akan dikonfigurasikan pada peringkat ini berdasarkan kesesuaian sistem aplikasi

2. Konfigurasi Pipeline CI/CD

Memastikan kod sumber dibina berasaskan standard pembangunan sistem aplikasi yang telah ditetapkan berdasarkan Jaminan Kualiti Perisian (SQA)

3. Semakan Kualiti Kod

Pengujian awal yang boleh dibuat:

• Pengujian Unit
• Pengujian SAST
• Kualiti Kod

Serahan / Output Peringkat Pengekodan

• Pembangun commit dan push kod sumber ke branch utama
• Pengujian awal seperti:
  • Pengujian Unit
  • Pengujian SAST
  • Kod Kualiti

3. Pembangunan

Proses pengubahsuaian fail dan aset lain dibawah tanggungjawab pasukan pembangun menjadi produk dalam bentuk akhir atau boleh digunakan. Pembinaan ini termasuk menyusun (compiling) fail kod sumber.

• Compile Code
• Package Code
• Pembinaan Kod dan Imej Container

PEMBANGUNAN

• Proses penyusunan dan pengubahsuaian kod sumber daripada human-readable code kepada machine-executable code
• Penggunaan code compiler bagi menganalisis dan menterjemahkan kod sumber kepada bentuk fail executable

1. Compile Code

• Membentuk satu pakej fail (distributable format) seperti fail WAR atau fail JAR yang sedia untuk diimport atau digunakan semula ke aplikasi pelayan di peringkat penempatan

2. Package Code

• Proses pembangunan atau pembinaan produk daripada kod sumber kepada sistem yang boleh execute dan diuji
• Aktiviti CI seperti menyusun kod sumber, memuat turun dependencies, membina imej container dan menghasilkan pakej perisian yang sedia untuk digunakan

3. Pembinaan Kod dan Imej Container

Serahan / Output Peringkat Pembangunan

• Binary package seperti fail JAR/WAR
• Imej container

• Platform yang membolehkan sistem aplikasi dipakejkan kepada satu format standard Open Container Initiative (OCI) dipanggil imej container yang mengandungi library, runtime dan kod sumber sistem aplikasi
• Platform ini membolehkan pasukan membina, menguji dan menempatkan sistem aplikasi dengan efektif melalui teknologi container.
• Imej container boleh disediakan secara automasi dengan bantuan pipeline CI/CD khusus kepada persekitaran penempatan tertentu dan disimpan dalam repositori imej container berpusat untuk dikongsikan bersama pasukan DevOps

Apa itu Docker?

Docker

Virtual Machine

Container

Port 5000

Container

Port 5000

Container

Port 5000

Container

Port 3000

Container

Port 5000

Container

Port 3000

Port 5000

Port 3000

Port 3001

Host

HOST Port vs CONTAINER Port

• Merupakan repositori container yang menyimpan dan melindungi artifak dengan dasar dan kawalan capaian berasaskan peranan, memastikan imej diimbas serta bebas dari isu berkaitan keselamatan
• Membolehkan pengurusan imej container secara konsisten dan selamat merentasi platform seperti Kubernetes dan Docker

Apa itu Harbor?

4. Pengujian

Aktiviti verifikasi yang dilakukan terhadap komponen atau sistem aplikasi untuk memastikan sistem dibangunkan berdasarkan kepada spesifikasi keperluan dan reka bentuk sistem

• Pengujian Unit, SAST, Kualiti Kod
• Pengujian Prestasi Pelayar
• Pengujian Prestasi Beban
• Pengujian API
• E2E Automation Test

PENGUJIAN

Prasyarat

1. Dokumentasi
   • Keperluan fungsian telah dipersetujui dan disemak di antara pasukan pembangun dan pemilik produk
   • Pelan pengujian telah dibangun dan disemak oleh pemilik produk
   • Kes Pengujian telah dibangun dan disemak di antara pasukan pembangun dan pemilik produk
2. Persekitaran dan tools
   • Konfigurasi  Jobs pada pipeline CI/CD dan Gitlab Runner bagi menyokong arahan kerja berkaitan aktiviti pengujian
   • Tools pengujian yang menyokong bahasa pengaturcaraan yang digunakan

Serahan / Output Peringkat Pengujian

• Artifak Gitlab hasil Pengujian SAST
• Artifak Gitlab hasil Pengujian Kualiti Kod
• Artifak Gitlab hasil Pengujian Unit
• Artifak Gitlab hasil Pengujian Integrasi
• Artifak Gitlab hasil Pengujian Sistem
• Artifak Gitlab hasil Pengujian Prestasi
• Laporan Ujian Penerimaan Pengguna

Apa itu Sitespeed?

• Sitespeed.io merupakan tools yang membantu dalam memantau, menganalisis dan mengoptimumkan prestasi laman web. Sitespeed.io mempunyai 3 keupayaan utama
  berikut:

  • Menguji sistem web menggunakan pelayar web sebenar, mensimulasi capaian pengguna dan mengumpul metrik yang penting seperti Speed Index dan First Visual Render.
  • Menganalisis cara halaman pada web sistem dibina dan memberi maklumbalas  cara untuk meningkatkan halaman web tersebut bagi kegunaan pengguna
  • Mengumpul dan menyimpan data seperti rakaman video, dan filmstrip

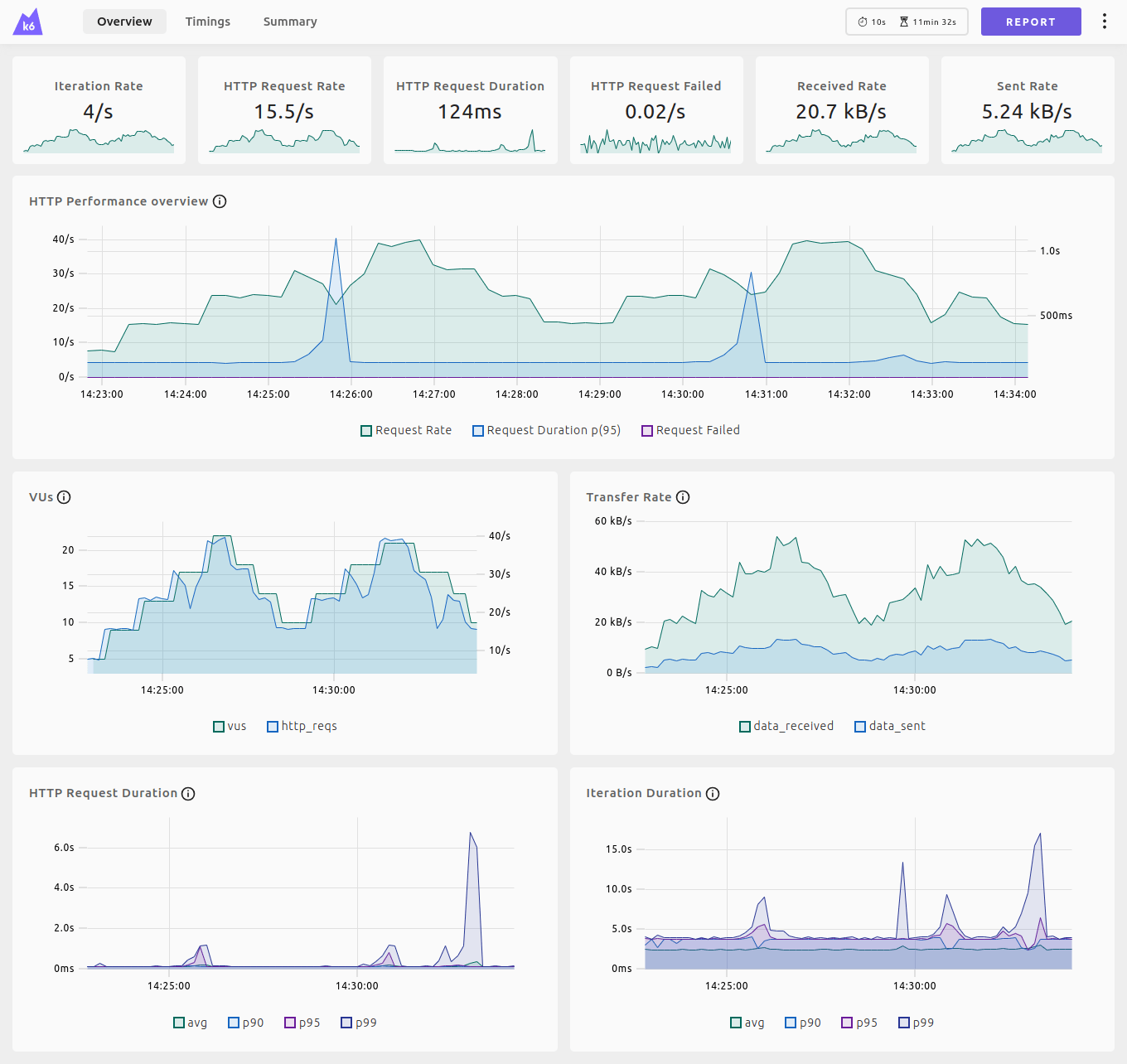

Apa itu Grafana k6?

• Merupakan tools pengujian prestasi load testing untuk sistem berasaskan web dan web API
• K6 dapat melaksanakan pengujian terhadap reliability dan prestasi sistem aplikasi seterusnya mengesan masalah berkaitan prestasi lebih awal

• Pengujian smoke: Mengesahkan bahawa sistem boleh diakses dan boleh  mengendalikan beban minimum

• Pengujian Load: menilai prestasi sistem dari segi akses pengguna secara serentak atau berdasarkan request per second

• Pengujian Stress: menilai had dan kestabilan sistem dalam keadaan yang maksimum berdasarkan had yang ditetapkan

• Pengujian Endurance: menilai had dan kestabilan sistem dalam keadaan yang maksimum berdasarkan had yang ditetapkan

xk6-dashboard

Rujuk Panduan DevOps Sektor Awam: Muka Surat 132

5. Pelepasan

Proses untuk mengeluarkan versi baru produk kepada persekitaran penempatan. Pelepasan perubahan kod ke persekitaran penempatan boleh dilaksanakan secara automatik dalam pipeline CI/CD atau manual

• Penyediaan Nota Pelepasan (Release Note)
• Penandaan Versi (Version Tagging)
• Snapshot pada repositori kod sumber

PELEPASAN

• Product release adalah product increment yang terdiri dari beberapa sprint di mana produk direka, dibangunkan, diuji dan ditempatkan.
• Product Icrement yang terdiri dari setiap sprint 1 hingga sprint 3 dan dari setiap sprint 4 hingga sprint 6 akan dilepaskan kepada pengguna sebagai product release.

1. Product Release

Versi Sistem (Semantic Versioning)

Pengekodan

Pengujian

Pembangunan
/ Pakej

Versi 1

Pengekodan

Pengujian

Pembangunan
/ Pakej

Versi 2

Pengekodan

Pengujian

Pembangunan
/ Pakej

Versi 3

Pengekodan

Pengujian

Pembangunan
/ Pakej

Versi 4

Penggantian Framework

Feature Baru

1.0.0

1.1.0

1.1.1

1.1.2

1  .  5  .  2

Major

Minor

Patch

Pembetulan Ralat

Pembetulan Ralat

2. Kaedah Penetapan Versi Release

Serahan / Output Peringkat Pelepasan

Artifak Gitlab Release

6. Penempatan

Penempatan sistem aplikasi secara automasi oleh pipeline CI/CD memudahkan pasukan menempatkan versi baharu sistem aplikasi dengan pantas, mengurangkan masa henti dan mengurangkan ralat semasa proses pemasangan imej sistem aplikasi
ke persekitaran penempatan.

• Penempatan sistem aplikasi pada persekitaran infrastruktur
• Verification on deployment. (Smoke test)

PENEMPATAN

Prasyarat

• Konfigurasi  Jobs pada pipeline CI/CD dan Gitlab Runner bagi menyokong arahan kerja berkaitan proses penempatan
• Menyediakan pakej fail sistem aplikasi pada repositori kod sumber
• Membina imej Docker dalam Container Registry
• Menyediakan persekitaran pembangunan, staging dan produksi untuk penempatan sistem aplikasi
• Menyediakan nota pelepasan daripada artifak Gitlab Releases untuk rujuk penempatan

Persekitaran dan Pelayan

• Persekitaran
  • Pembangunan
  • Staging
  • Produksi
• Pelayan
  • Virtual Machine (VM)
  • Docker Container
  • Kubernetes / Docker Swarm

Serahan / Output Peringkat Penempatan

Paparan Environments yang memaparkan status senarai persekitaran penempatan

7. Pengoperasian

Merujuk kepada proses dan aktiviti yang dilakukan untuk mengurus dan menyelenggara infrastruktur sistem aplikasi secara automasi. Matlamat pengoperasian adalah untuk memastikan infrastruktur sistem aplikasi
beroperasi pada tahap optimum

• Scale up/down resources
• Penyandaran pangkalan data
  (Database Backup)
• Pemulihan sistem aplikasi
• Pengemasan Container Registry

PENGOPERASIAN

Apa itu Kubernetes?

• Kubernetes adalah platform orkestrasi container yang mengautomasikan proses penempatan, pengurusan dan penskalaan sistem aplikasi
• Kubernetes dilengkapi dengan fungsi high availability (HA) kepada persekitaran container dan menyokong
  ciri-ciri self healing serta auto scalling

Apa itu Rancher?

Rancher adalah platform untuk menguruskan kluster Kubernetes melalui antara muka web

8. Pemantauan

Proses menjejak, menganalisis dan memaparkan laporan prestasi sistem aplikasi  untuk membantu pasukan operasi mengenal pasti dan menyelesaikan isu dengan lebih efisien

• Pemantauan Sistem
• Pemantauan prestasi sistem aplikasi
• Perancangan kapasiti (capacity planning)
• Pemantauan maklum balas pengguna

PEMANTAUAN

Konsep Kebolehperhatian (Observability)

Ditakrifkan sebagai bagaimana pasukan membuat tafsiran terhadap keadaan sistem berdasarkan output yang diperoleh daripada aktiviti pemantauan

1. Pemantauan Sistem

Proses untuk memantau log, penggunaan sumber dan kadar ketersediaan sistem

Aktiviti dalam pemantauan sistem:

• Pemantauan log
• Pemantauan infrastruktur
• Pemantauan uptime

2. Pemantauan Prestasi Sistem Aplikasi

Proses mengumpul data untuk membantu pasukan mengesan ralat, memantau penggunaan sumber dan mengesan perubahan prestasi yang berlaku dalam sistem aplikasi seterusnya memberi kesan terhadap pengalaman pengguna

• Pemantauan Prestasi Aplikasi (APM)
• Pemantauan Pengguna Sebenar (RUM): Peranti pengguna, versi pelayar tindakan yang diambil oleh pengguna, dll
• Pemantauan Sintetik: Simulasi Interaksi Pengguna

3. Perancangan Kapasiti Sistem (Capacity Planning)

Memastikan perkhidmatan sistem aplikasi dan kapasiti infrastruktur dapat menyokong penyampaian perkhidmatan berdasarkan sasaran tahap perkhidmatan yang telah ditetapkan

4. Pemantauan Maklum Balas Pengguna

Membantu meningkatkan kualiti sistem aplikasi. Saluran maklum balas seperti meja bantuan boleh digunakan sebagai medium pengantara untuk pengguna memberikan maklum balas berkaitan sistem aplikasi

Serahan / Output Peringkat Pemantauan

• Paparan Pemantauan Log
• Paparan Pemantauan Infrastruktur
• Paparan Pemantauan Uptime
• Paparan Pemantauan Prestasi Aplikasi (APM)
• Paparan Pemantauan Pengguna Sebenar (RUM)
• Paparan Pemantauan Sintetik
• Laporan Perancangan Kapasiti
• Hasil pemantauan maklum balas pengguna

Apa itu Elastic Observability?

Elastic Observability menyediakan satu platform yang mengumpulkan data log, metrik infrastruktur, data uptime, data jejak (traces) transaksi sistem aplikasi, data
pengalaman pengguna dan data sintetik

DEMO

Q & A

Muat Turun Slaid Persembahan

Muat Turun Slaid

Terima Kasih
