行動科技與應用

beacon技術簡介

last updated: 2020/3/14

Outline

• 什麼是Beacon?
• Beacon運作方式
• 實做Eddystone Beacon

什麼是Beacon?

http://www.slideshare.net/softwebsolutions/battle-of-beacons-eddystone-vs-ibeacon

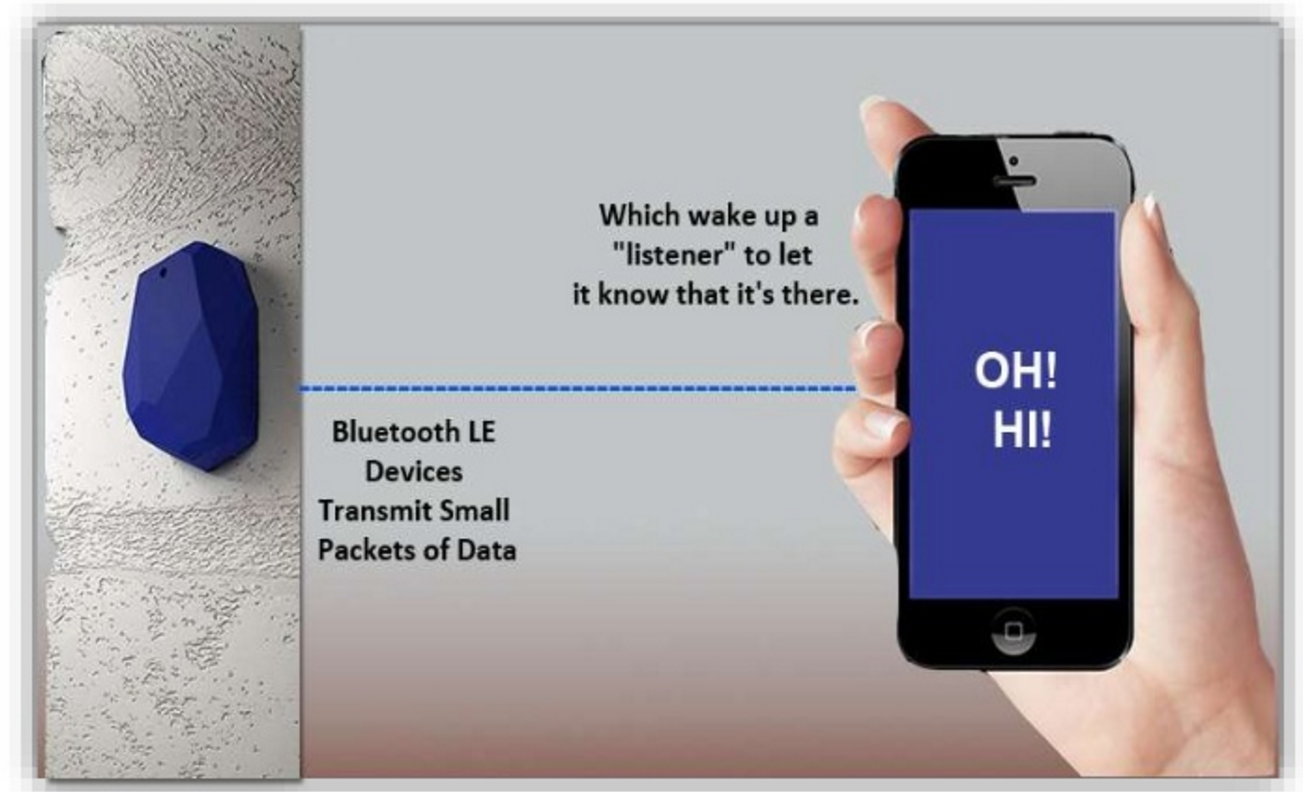

• 透過Bluetooth Low Energy (BLE) 發送訊號的小型裝置
• 訊號發送範圍：可達100公尺
• 電池壽命：可達3年
• 頻段：2.4GHz

Beacon運作方式

Beacon運作方式

支援BLE手機設定

• Android 4.3.2以上
• iOS 8以上

Android手機/平板設定

•  Android手機4.3.2以上版本

• 開啟[藍牙]功能

• 開啟[定位]功能

• Android 6.0以上開啟[Chrome定位]執行階段權限

• 設定詳情參考google網站

接收Beacon訊息

Android 4.4以上：

• [設定/Google/NearBy通知]

Android 4.3.2版：

• 開啟Chrome
• [設定]/[隱私權]/[實體化網路]

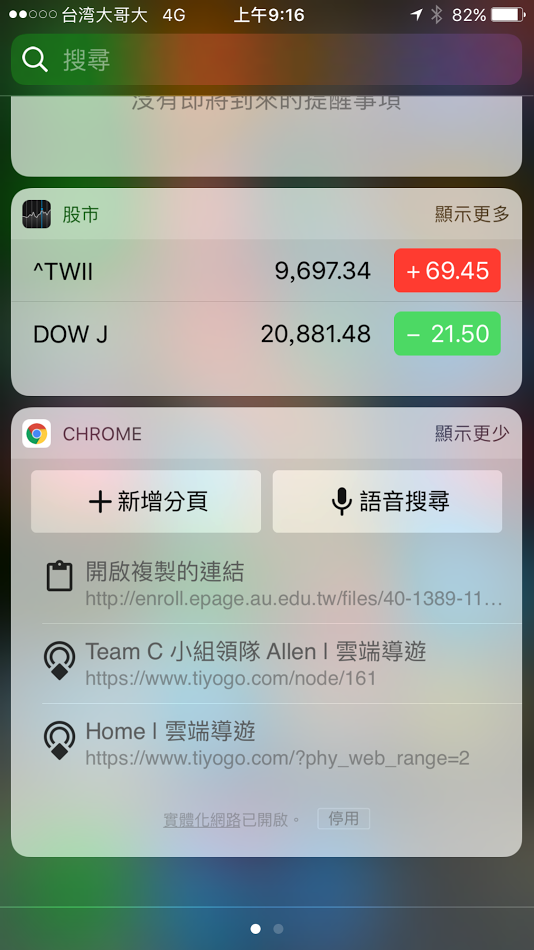

iPhone手機/ iPad

• iOS 8.0以上版本
• 安裝Chrome App
• 將Chrome新增至 「今日檢視」
• 開啟藍牙功能

iPhone手機/ iPad

• iOS 8.0以上版本
• 安裝Chrome App
• 將Chrome新增至 「今日檢視」
• 開啟藍牙功能

Beacon運作方式

購買Beacons

https://developers.google.com/beacons/get-started#1-get-some-beacons

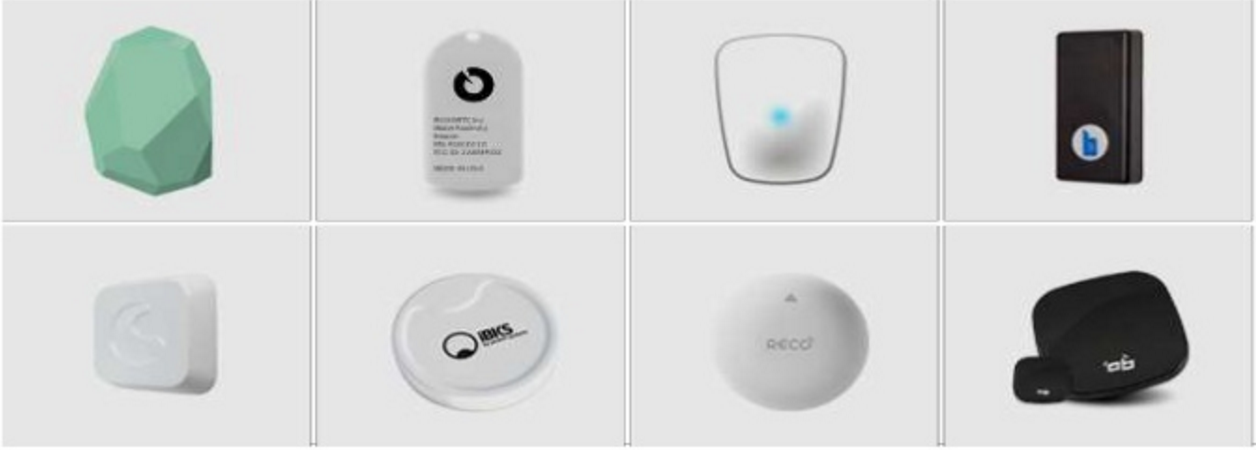

支援Eddystone標準的beacon廠商

設置Beacons

http://www.slideshare.net/yiibu/exploring-the-physical-web

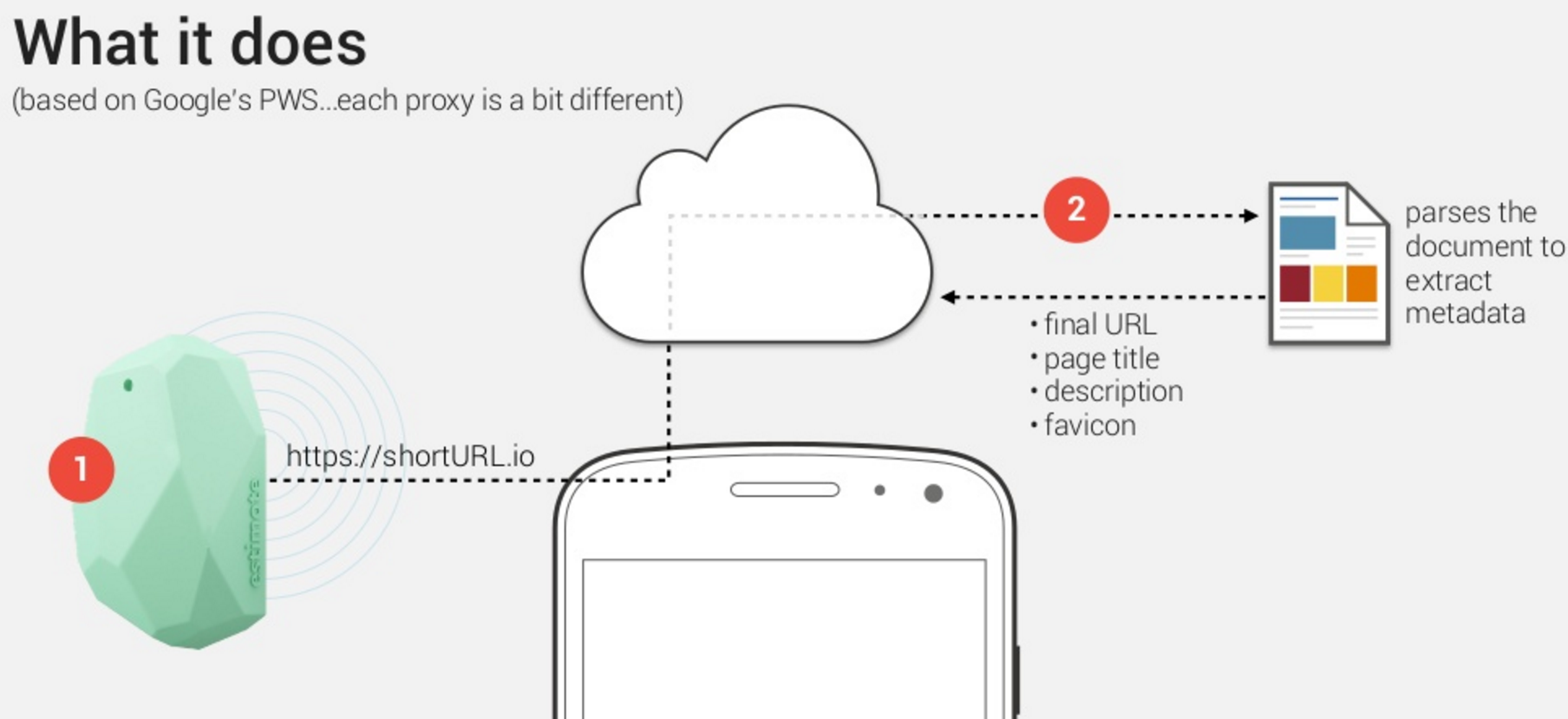

以Eddystone-URL封包為例（Physical Web ）

1.廣播短址封包

2.接收短址

3.短址轉網址（須為https）

4.擷取網頁內容

設置Beacon工作

• Beacon設定、安裝地點
• 短址轉址服務
• 支援https的網頁

iBeacon vs Eddystone

兩大陣營

• Apple iBeacon  2013/06
• Google Eddystone 2015/07
• 市面上大多數Beacon：兩者相容（更新firmware即可）

Eddystone

Open Source

跨平台

BLE-enabled手機

三種封包：UUID/URL/TLM

瀏覽器 / 開發專屬apps

認證機制：EID封包

iBeacon

非Open Source

iOS/Android apps

BLE-enabled手機

單一封包：UUID

開發專屬Apps

無類似EID認證機制

實做Eddystone Beacon

Recatch: 設置Beacon工作

• Beacon設定、安裝地點
• 短址轉址服務
• 支援https的網頁

Why Short URL?

http://1.bp.blogspot.com/-da6YKcUeP38/VnGoT0M4vDI/AAAAAAAAAF4/-YgFN6UTI1E/s1600/Screen%2BShot%2B2015-12-16%2Bat%2B10.16.23%2BAM.png

總長度：31Bytes

17Bytes

Eddystone How-to

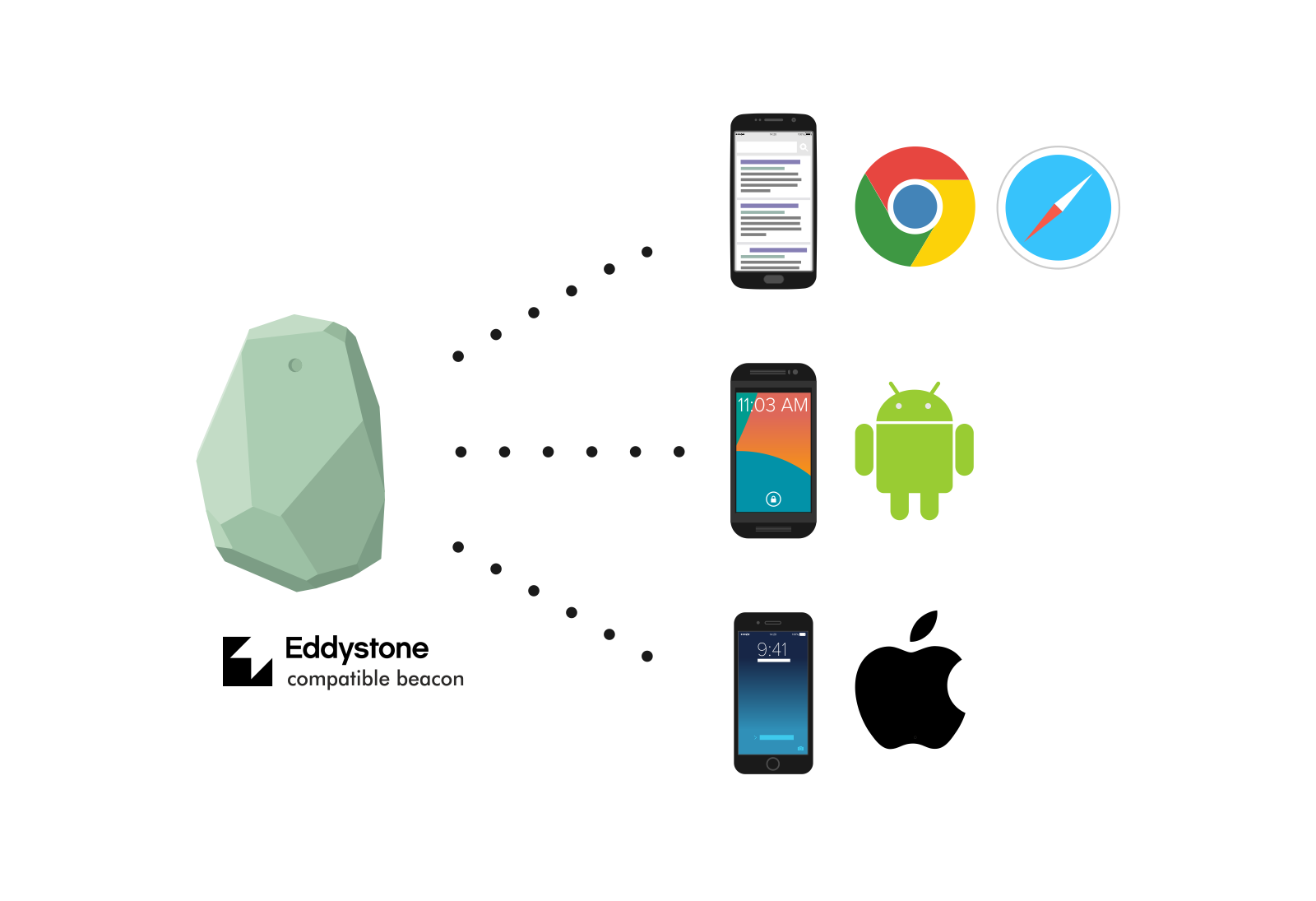

https://community.estimote.com/hc/en-us/article_attachments/202358537/EDDYSTONE_COMPATIBLE_BEACON.png

• 安裝Beacon Toy(模擬器)

• 設定Beacon廣播的短址

• 準備HTTPS網站內容

Beacon Toys

輸入網址

產生Google短址

(不建議！)

選填：自訂名稱

Beacon Toys

已啟動

已暫停

關於短址與https

• 短址服務：tiny.cc
• 可自訂短址名稱，可重複修改網址

• https：可使用firebase free web hosting服務
• 免費SSL憑證（安裝於網站）
• cloudflare免費SSL服務
