行動技術與應用

LinkIt 7697開發板簡介#2

大綱

MT7697平台
範例：LED
範例：藍牙

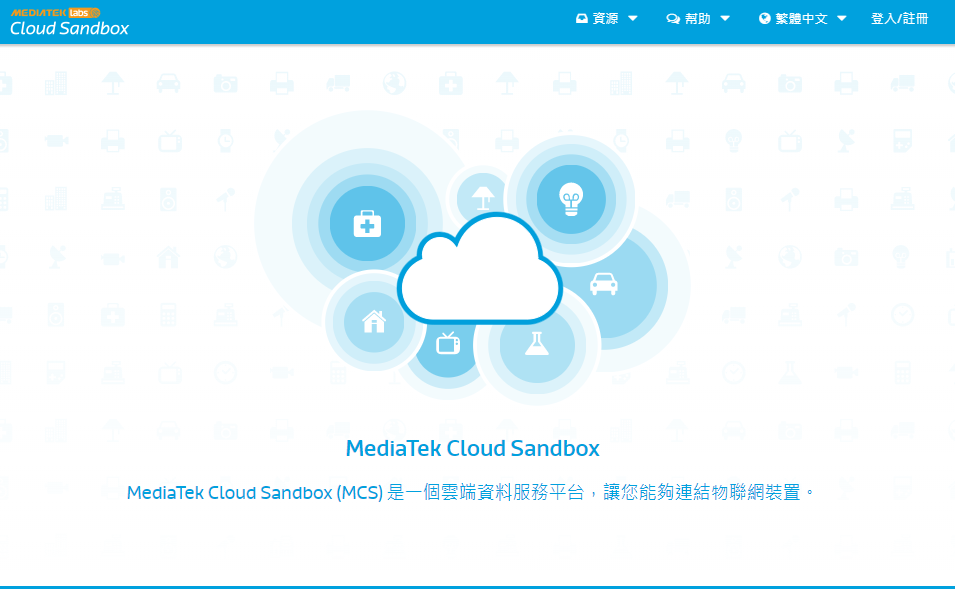

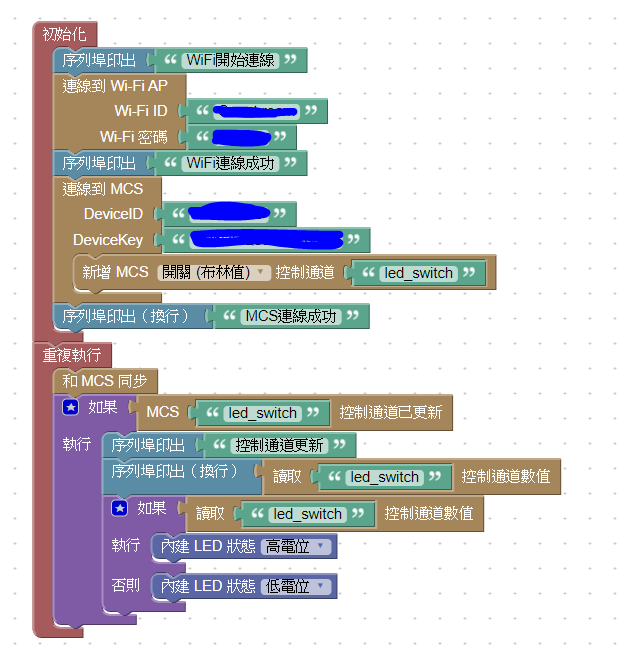

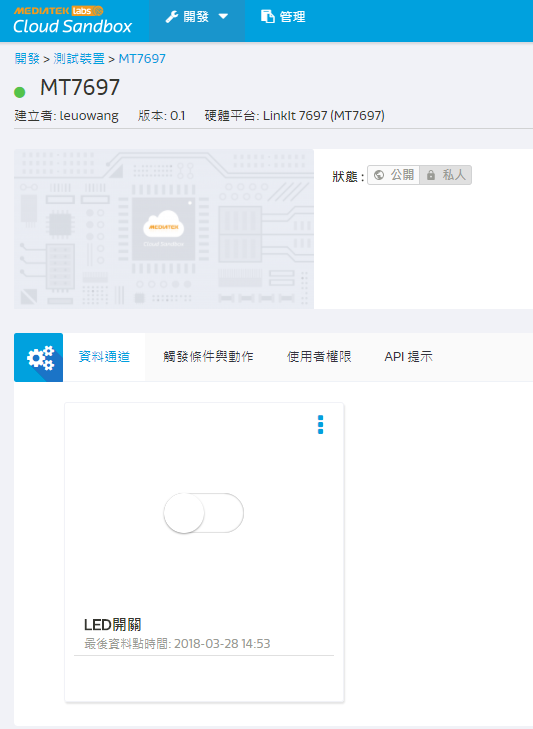

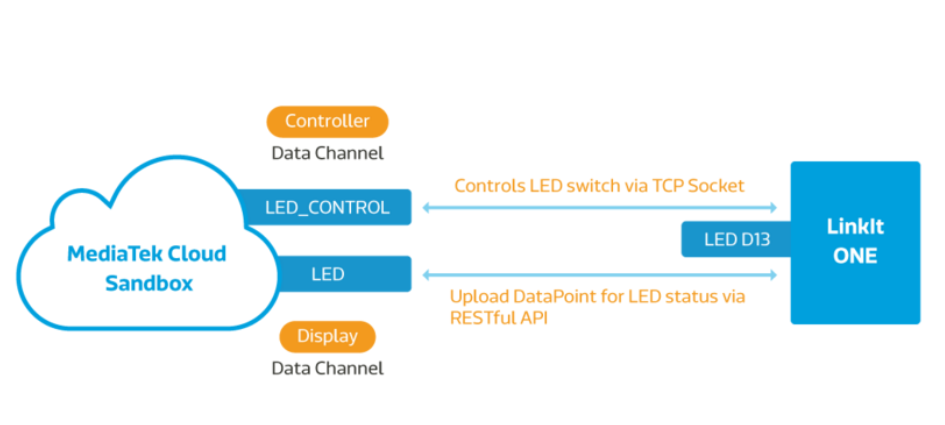

範例：WiFi與MCS
範例：AppInventor

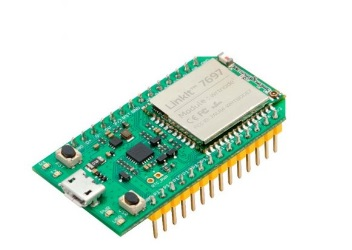

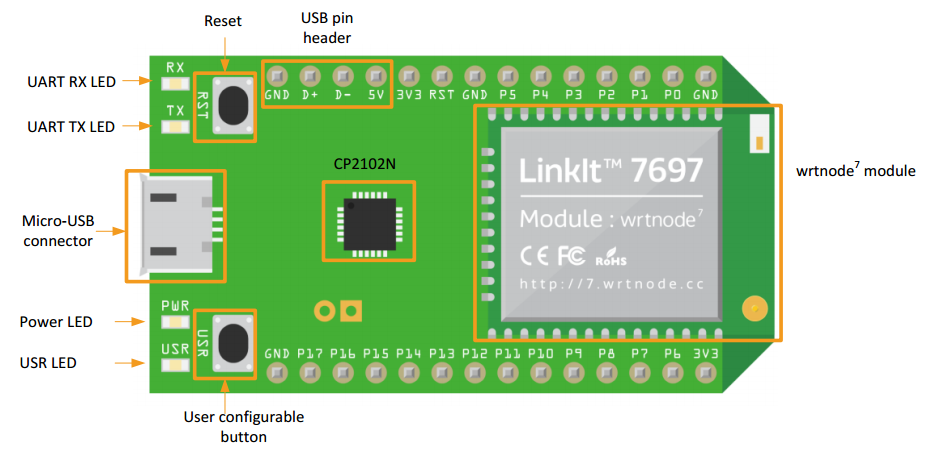

MT7697平台開發板

圖片來源：https://docs.labs.mediatek.com/linkit-7697-blocklyduino/linkit-7697-12880255.html

UART/RS-232

RST按鈕(重新啟動)

USR按鈕(數入按鈕)

接收時閃爍

上傳時閃爍

連接電腦USB

接腳: p0~p5

接腳: p6~p17

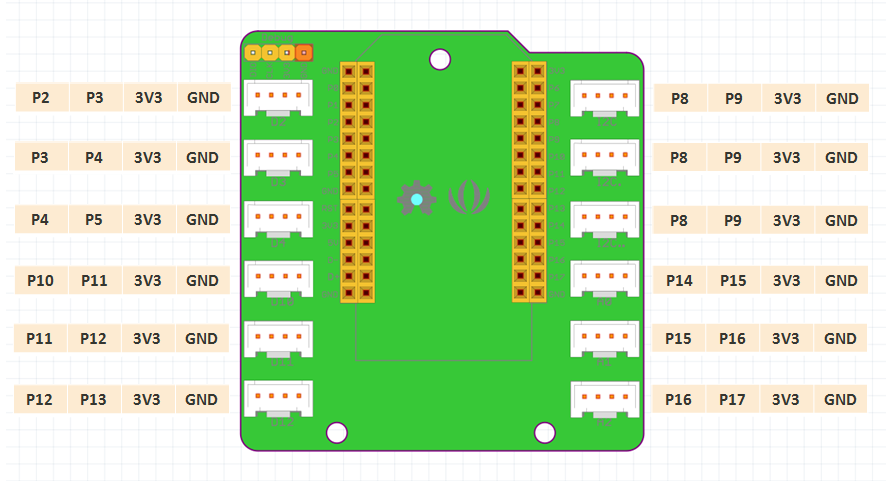

MT7697平台擴充板

圖片來源：https://docs.labs.mediatek.com/linkit-7697-blocklyduino/b00-grove-12880112.html

接腳: p0~p5

接腳: p6~p17

腳位

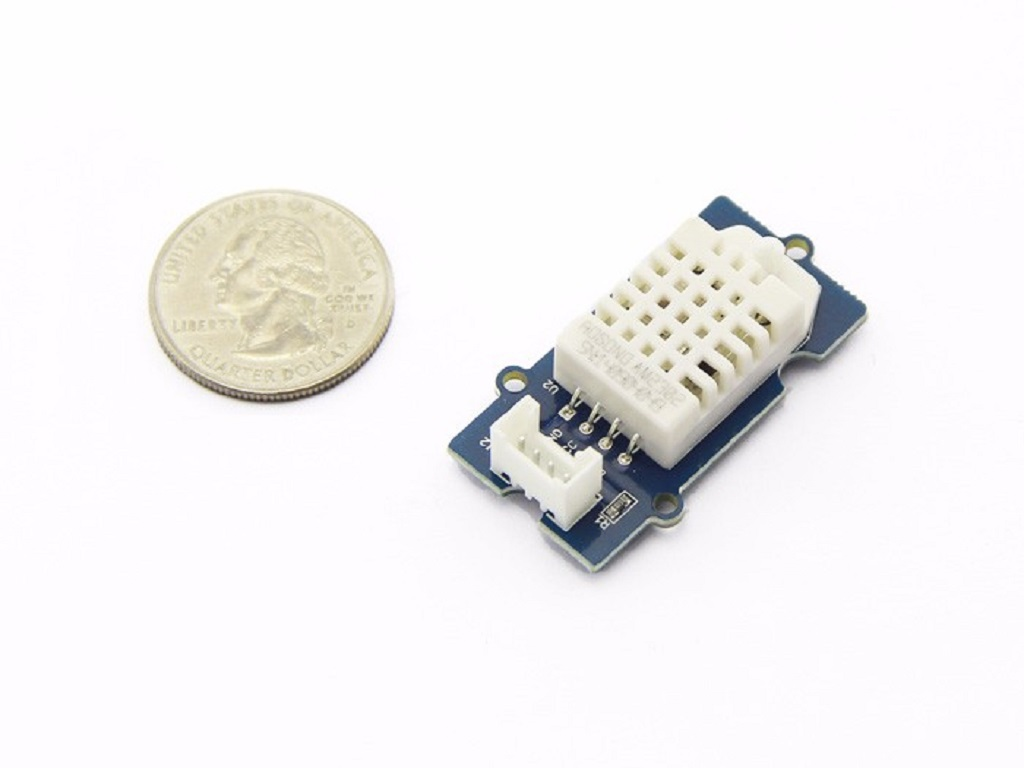

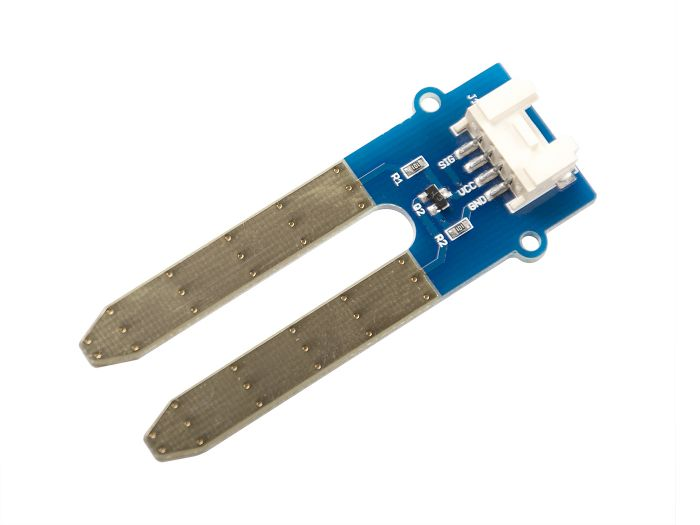

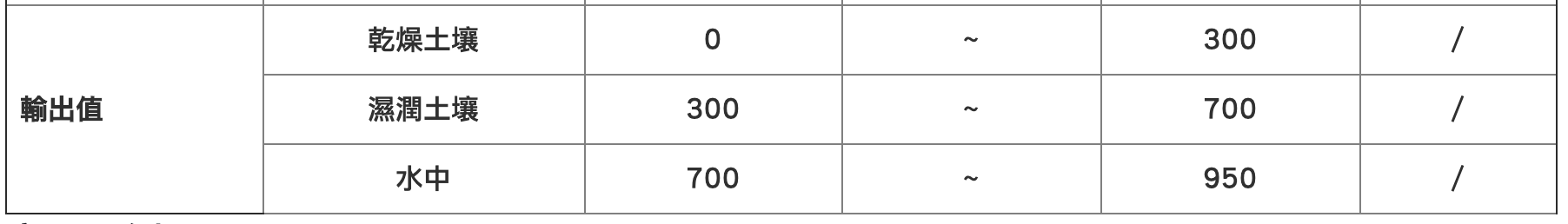

MT7697平台擴充板

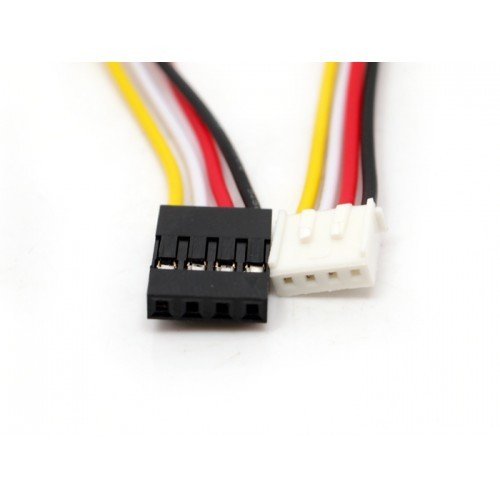

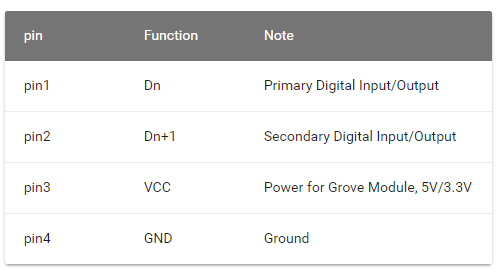

http://www.famosastudio.com/image/cache/data/category/05acc/Grove%20-%204%20Pin%20Shrounded_01-500x500.jpg

BlocklyDuino範例內建LED閃爍

boolean led;

void setup()
{
  led = true;
  pinMode(LED_BUILTIN, OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  if (led) {
    digitalWrite(LED_BUILTIN, HIGH);
    led = false;
    Serial.print("LED亮");
  } else {
    digitalWrite(LED_BUILTIN, LOW);
    led = true;
    Serial.print("LED暗");
  }
 delay(1000);
}

arduino 草稿碼

BlocklyDuino範例內建LED閃爍

pinMode(LED_BUILTIN, OUTPUT);
// pinMode(腳位, 輸出入模式)

pinMode(): 設定輸出入

LED_BUILTIN: 腳位13

OUTPUT: 輸出模式

digitalWrite(LED_BUILTIN, HIGH);
// digitalWrite(腳位, 高態/低態電壓)

digitalWrite(): 設定電壓

LED_BUILTIN: 腳位13

HIGH: 高態電壓

Serial.print("LED暗");
// 控制台輸出

delay(1000);
// 延遲1秒（1000毫秒）

藍牙範例裝置角色

藍牙中心

藍牙週邊

廣播

掃描

配對（1-to-1）

藍牙範例uuid

編號產生器： https://www.uuidgenerator.net/

唯一編號

藍牙範例GATT:服務、屬性

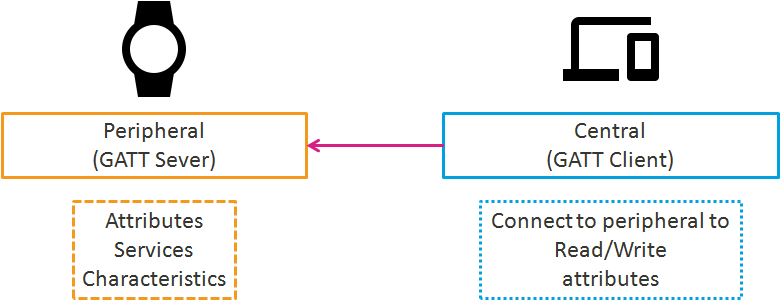

「中心」存取「週邊」之GATT services

Client（用戶端）

Server（服務端）

❸ 找到上一頁的服務代碼

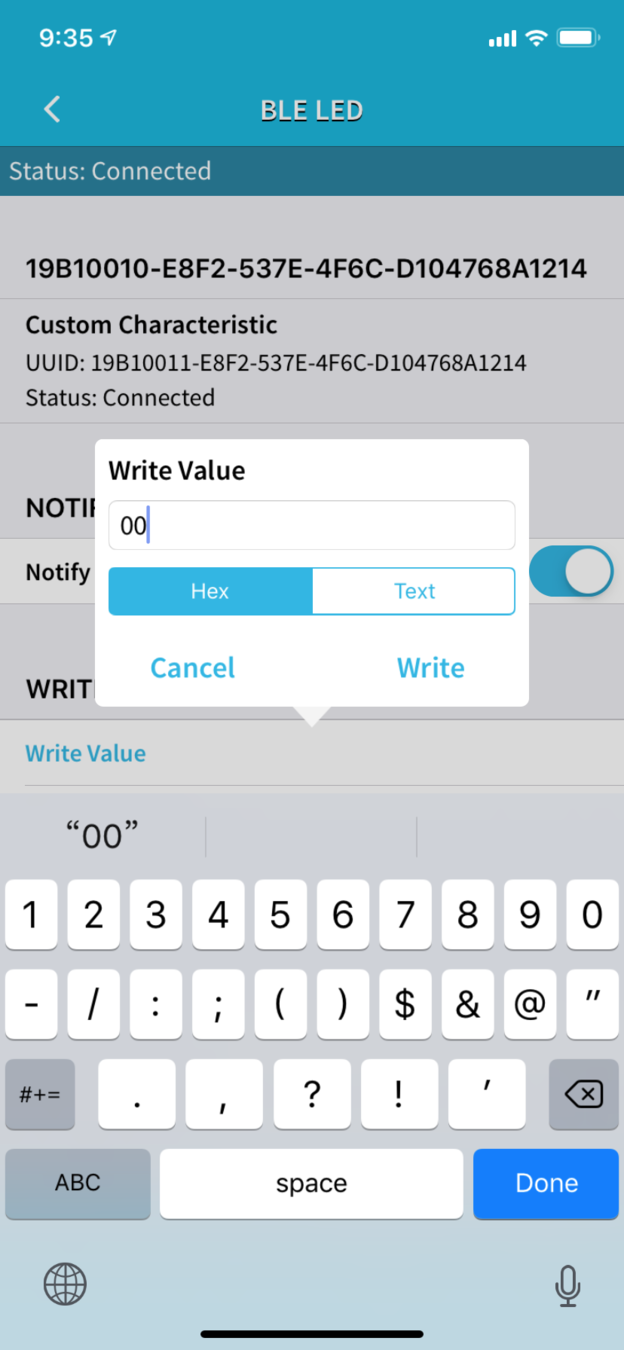

按下Write

❹ 輸入01，觀察7697上LED燈變化

❺ 改輸入00，觀察7697上LED燈變化

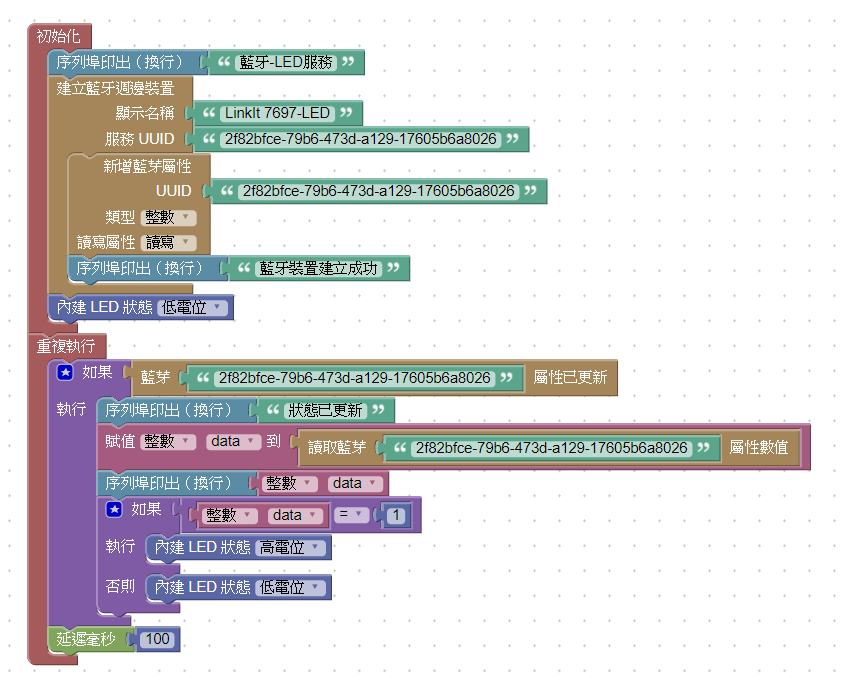

BlocklyDuino範例藍牙

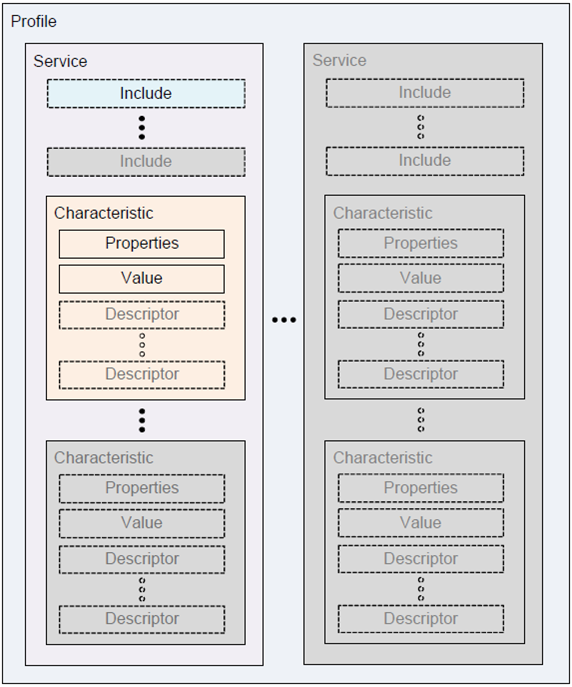

GATT 服務

階層式

Service
Characteristic
Property / Value

權限

讀取
寫入

BlocklyDuino範例藍牙

#include <LBLE.h>
#include <LBLEPeriphral.h>

int data;

LBLEService __periphralService("7ae9f53d-fd71-4a41-b665-4e16b9d8f8bc");
LBLECharacteristicInt __7ae9f53d_fd71_4a41_b665_4e16b9d8f8bc("7ae9f53d-fd71-4a41-b665-4e16b9d8f8bc", LBLE_READ | LBLE_WRITE);

void setup()
{
  Serial.begin(9600);

  LBLE.begin();
  while (!LBLE.ready()) { delay(100); }

  __periphralService.addAttribute(__7ae9f53d_fd71_4a41_b665_4e16b9d8f8bc);
  Serial.println("藍牙裝置建立成功");
  LBLEPeripheral.addService(__periphralService);
  LBLEPeripheral.setName("LinkIt 7697");
  LBLEPeripheral.begin();
  LBLEAdvertisementData __advertisement;
  __advertisement.configAsConnectableDevice("LinkIt 7697");
  LBLEPeripheral.advertise(__advertisement);
  Serial.println("藍牙範例開始");
}


void loop()
{
  if (__7ae9f53d_fd71_4a41_b665_4e16b9d8f8bc.isWritten()) {
    Serial.println("開始建立藍牙裝置");
    data = __7ae9f53d_fd71_4a41_b665_4e16b9d8f8bc.getValue();
    Serial.println(data);

  }
  __7ae9f53d_fd71_4a41_b665_4e16b9d8f8bc.setValue(1234567890);
}

arduino 草稿碼

BlocklyDuino範例藍牙

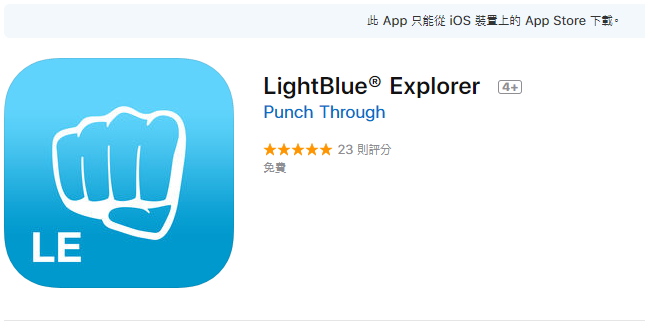

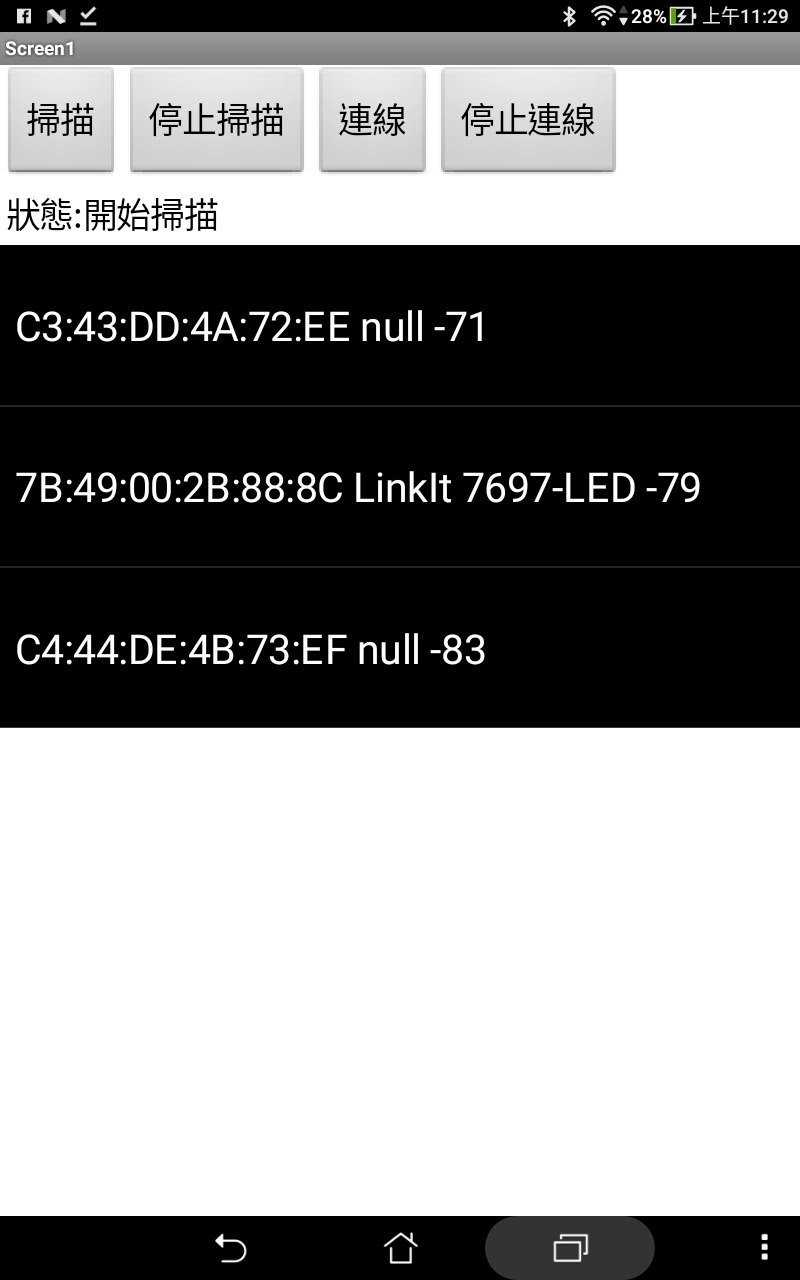

測試：安裝LightBlue Explorer( iOS, Android)

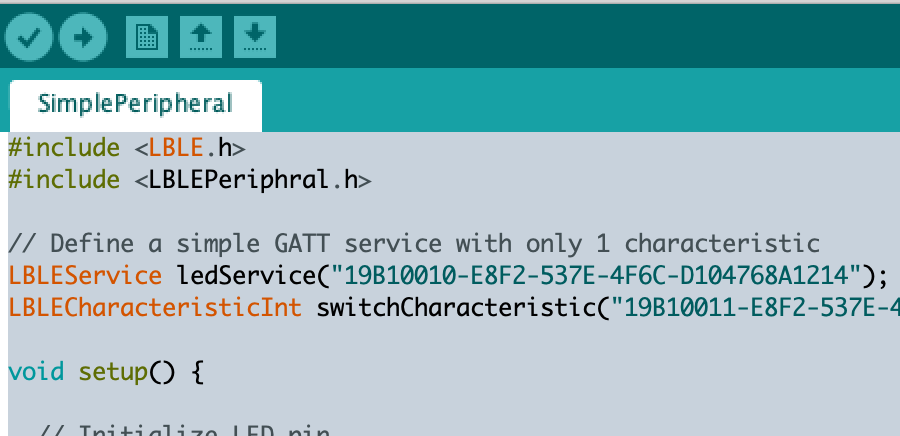

參考範例：手機透過 BLE 讀寫裝置資料

手機連線範例藍牙

Client（用戶端）

BLE中心

Server（伺服端）

BLE週邊

廣播

掃描

手機連線範例MT7697端

服務UUID請上uuid generator網站取得新的id

手機連線範例手機端

前往App Inventor 2線上版開新專案http://ai2.appinventor.mit.edu

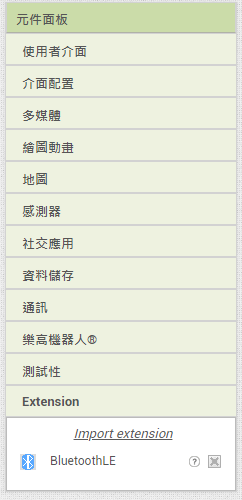

下載BluetoothLE extension edu.mit.appinventor.ble.aix

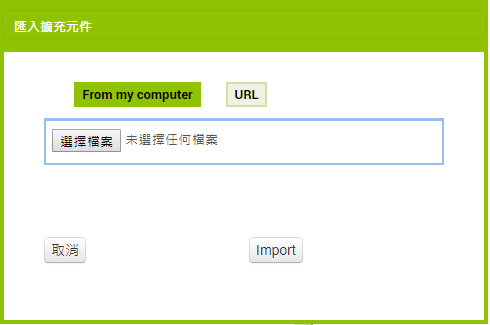

3. 安裝

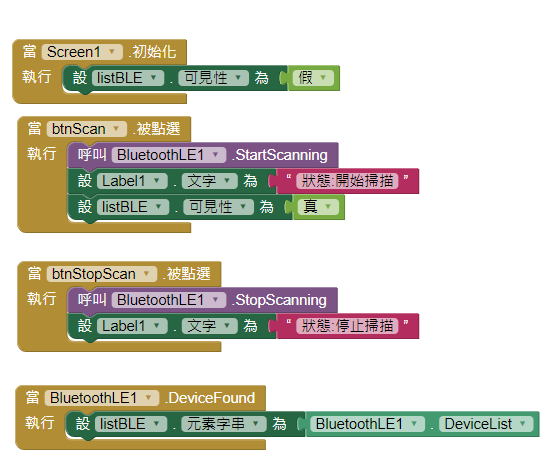

手機連線範例手機端

Text

手機連線範例手機端

1/2

手機連線範例手機端

2/2

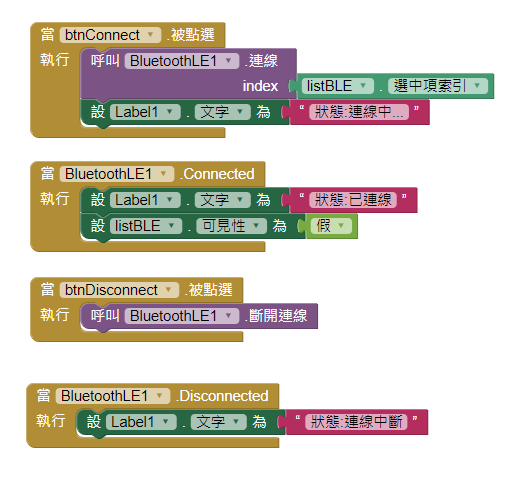

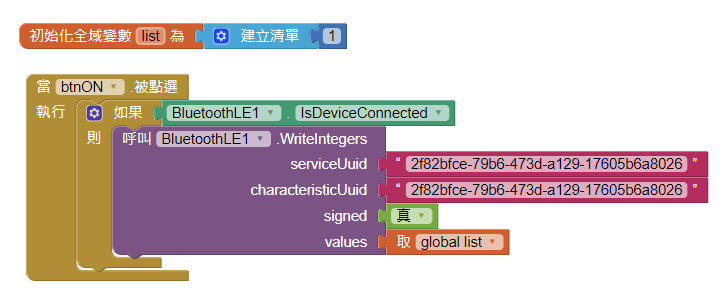

傳送資料範例手機端

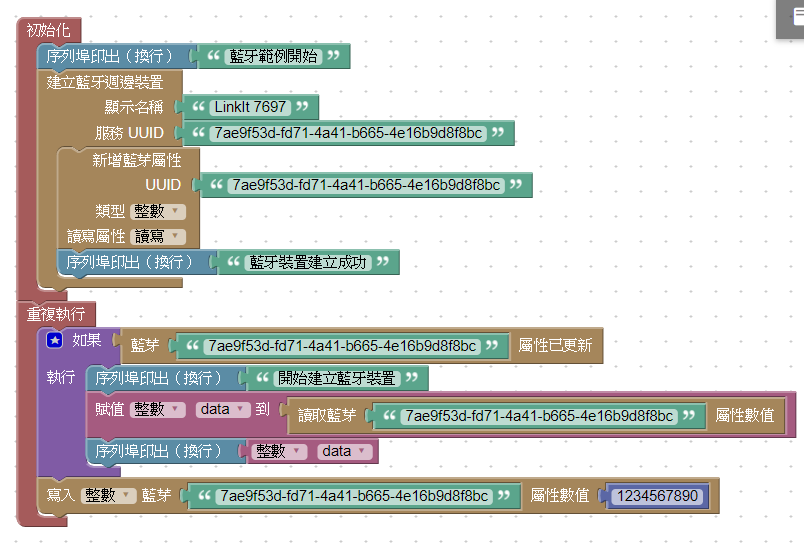

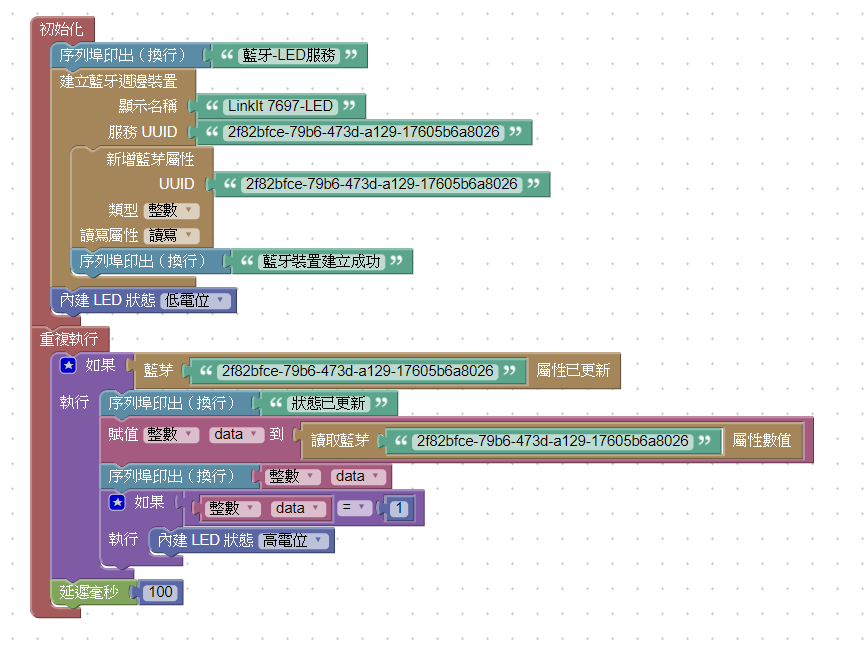

傳送資料範例7697端

BlocklyDuino範例WiFi

無線AP需可直接登入

提供(ssid, 密碼)即可登入

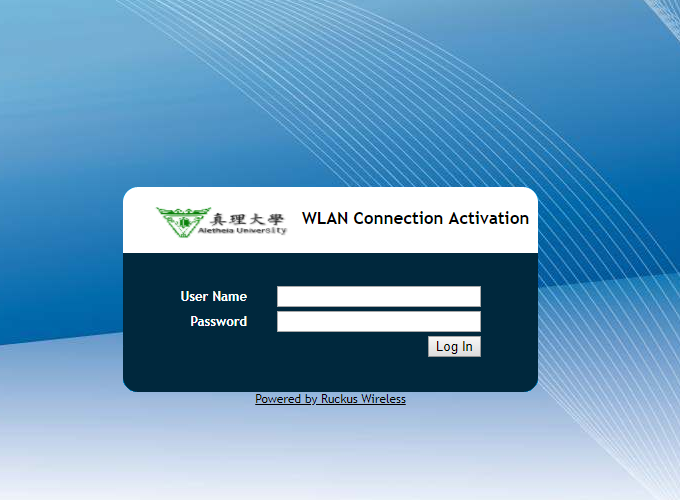

連線後需從網頁登入者

無法從MT7697連線

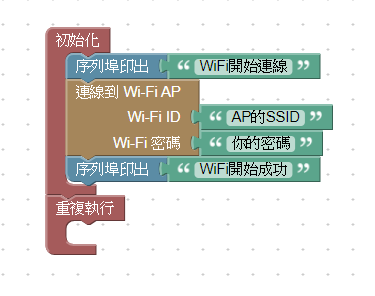

BlocklyDuino範例WiFi

#include <LWiFi.h>

char _lwifi_ssid[] = "AP的SSID";
char _lwifi_pass[] = "你的密碼";

void setup()
{
  Serial.begin(9600);

  Serial.print("WiFi開始連線");
  while (WiFi.begin(_lwifi_ssid, _lwifi_pass) != WL_CONNECTED) { delay(1000); }
  Serial.print("WiFi開始成功");
}


void loop()
{

}

arduino 草稿碼
