多媒體設計與應用

基本練習之一

真理大學  資訊管理學系

王柳鋐

3D塑模(3D modeling)

➊ 使用點、線繪製模型

➋ 渲染(Rendering)：著色

3D塑模軟體工具

AutoCAD

圖片來源

3D塑模軟體工具

https://blog.tibame.com/wp-content/uploads/2018/06/3dsMax_2.jpg

3DS Max

最簡單的3D塑模(3D modeling)工具之一: SketchUp

圖片來源

前視圖

俯視圖

左視圖

透視圖

圖片來源

3D塑模軟體經常需要從不同視角編輯

在平面的環境中編輯3D模型並不容易

圖片來源

那SketchUp是怎麼辦到的？

圖片來源1

圖片來源2

圖片來源3

SketchUp 網頁版

前往 https://www.sketchup.com/zh-TW

網頁最下方可選擇語言

SketchUp 網頁版

網頁最下方可選擇語言

新建模型後：選擇單位

模型必須要設定「長度單位」

視窗右側圖示

操作技巧 Tips

• 視覺提示

• 鏡頭投影、檢視

• 移動、旋轉、比例

• 選取線、面

視覺提示 visual cue

練習：畫出與綠色軸平行線段

視覺提示 visual cue

Q:下列兩個線段有何不同？

視覺提示：紅色虛線

視覺提示：藍色虛線

練習：畫出上圖

常見視覺提示

• 平行提示（線）：紅色、藍色、綠色、粉紅虛線
• 位置提示（點）：線段終點、線段中點、從點
• 位置提示（面）：在平面上、在邊緣上
• 其他提示：半圓、1/4圓、與頂點相切

鏡頭投影、檢視

視窗右側圖示

場景操作：移動、旋轉、比例

移動

比例

視窗左側圖示

選取

單擊

雙擊

三擊

建立模型

• 椅子
• 狗屋

椅子：作法1

椅子：作法2

狗屋

繳交：任一作品

• 上傳至tronclass.au.edu.tw

製作複雜立體形狀

路徑跟隨

視窗左側圖示

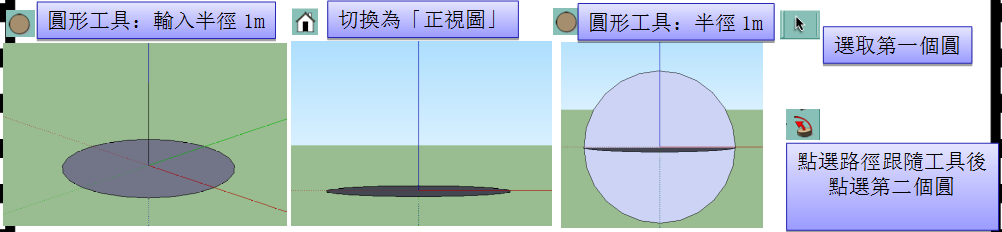

路徑跟隨：製作球

1. 畫出兩個互相垂直的圓
2. 使用「路徑跟隨」工具

「路徑跟隨」三步驟

1. 選取路徑（例：圓周）
2. 點選「路徑跟隨」
3. 點選要複製的平面（例：圓形平面）

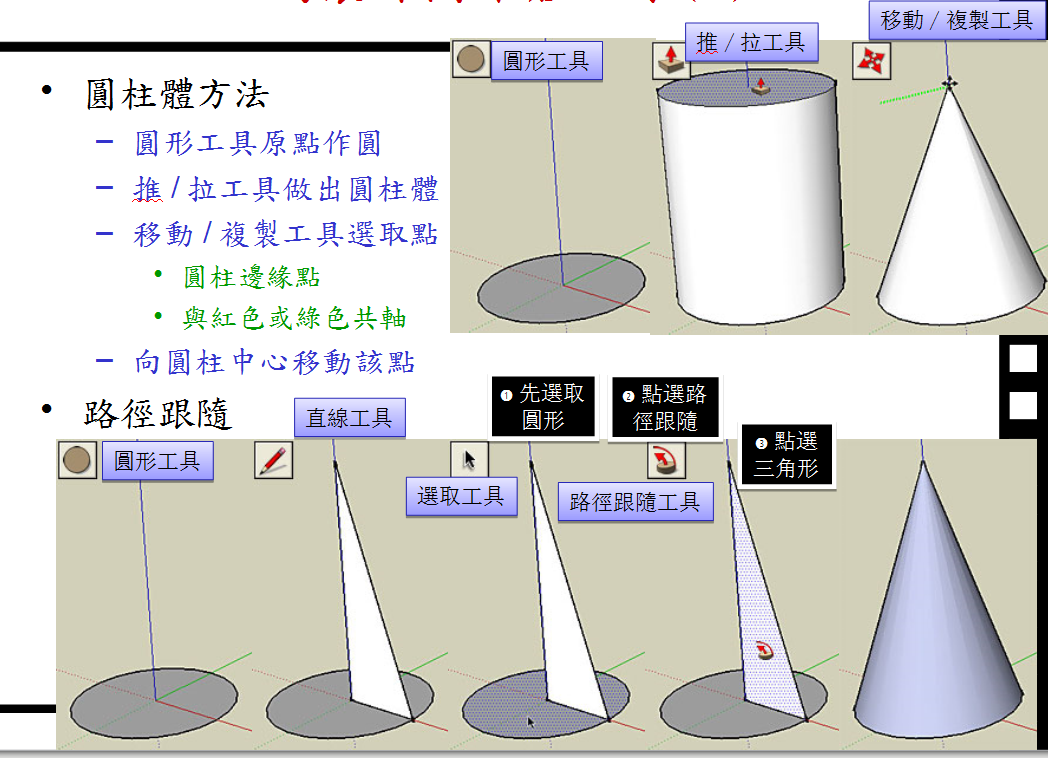

如何製作圓錐體

交集與模型交集

交集 練習

交集

正視圖 + 平行投影

• 去掉「綠軸」資訊：變回2D
• 便於製作剖面圖

正視圖 + 平行投影製作剖面

圖片來源

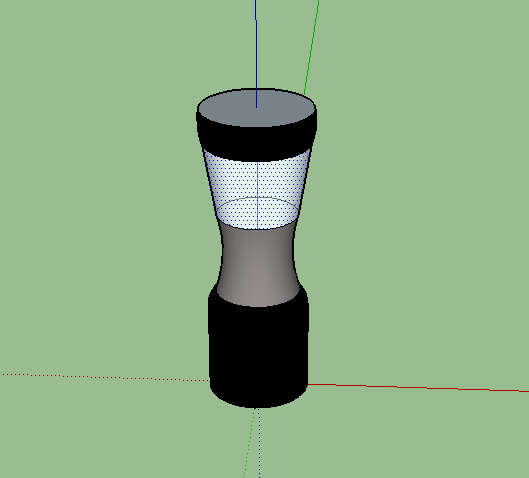

剖面完成後 -> 路徑跟隨

移動、複製工具 (1/3)

移動、複製工具 (2/3)

移動、複製工具 (3/3)
