多媒體設計與應用
SketchUp 延伸程式
僅適用於單機版；Web版未支援
彩現外掛: SU Podium

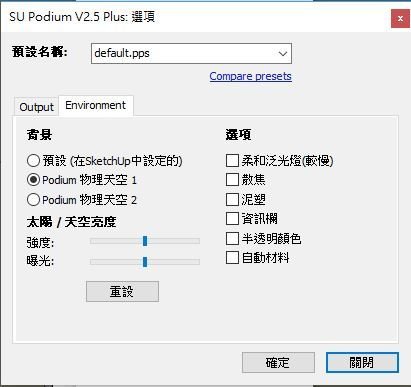

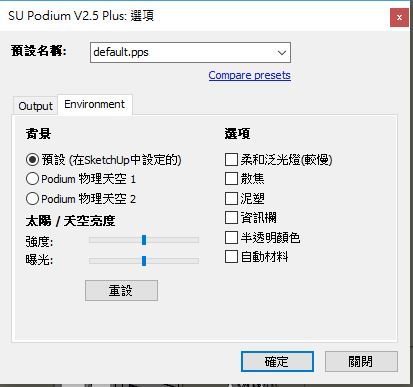

室內彩現Ⓐ選擇彩現環境
default.pps: 預設環境(不分室內外)
x-interior-xxx.pps: 室內環境
x.exterior-xxx.pps: 室外環境
環境比較

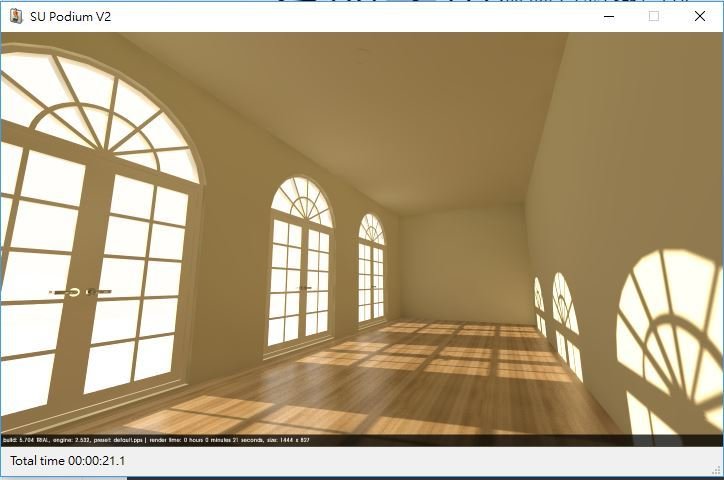

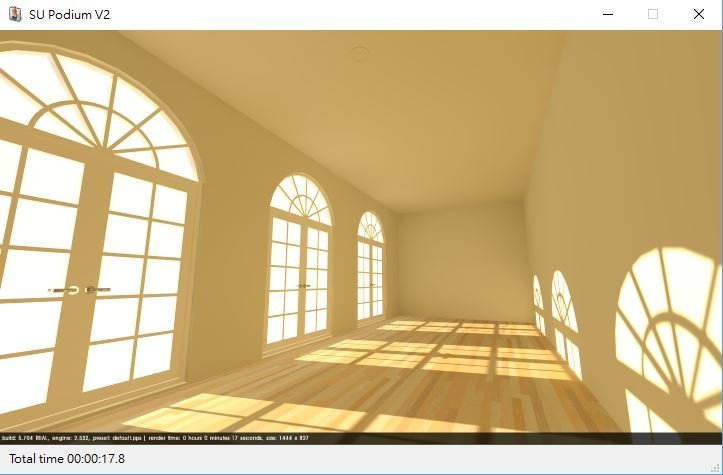

室內 vs. 室外
1. 室內彩現效果: 較明亮
2. 室內彩現速度: 較慢
3. 室內若用於室外: 過亮
4. 室外環境用於室內: 有時效果不錯
x-xxxxx-default.pps
x-xxxxx-fine.pps
x-xxxxx-high.pps
x-xxxxx-QMC.pps
彩現時間
快
慢
彩現效果
差
好
室內彩現Ⓑ選擇材料與屬性(1/3)

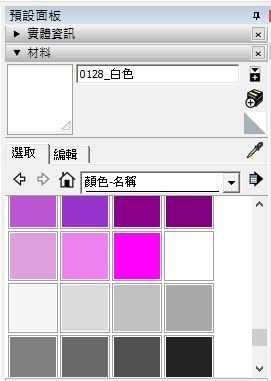

❶ 設定材料

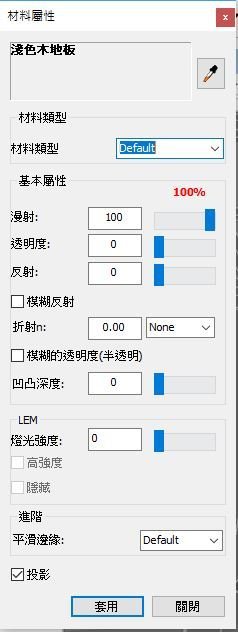

❷ 檢視「材料屬性」
❸ 著色
材料特性
是否發光?

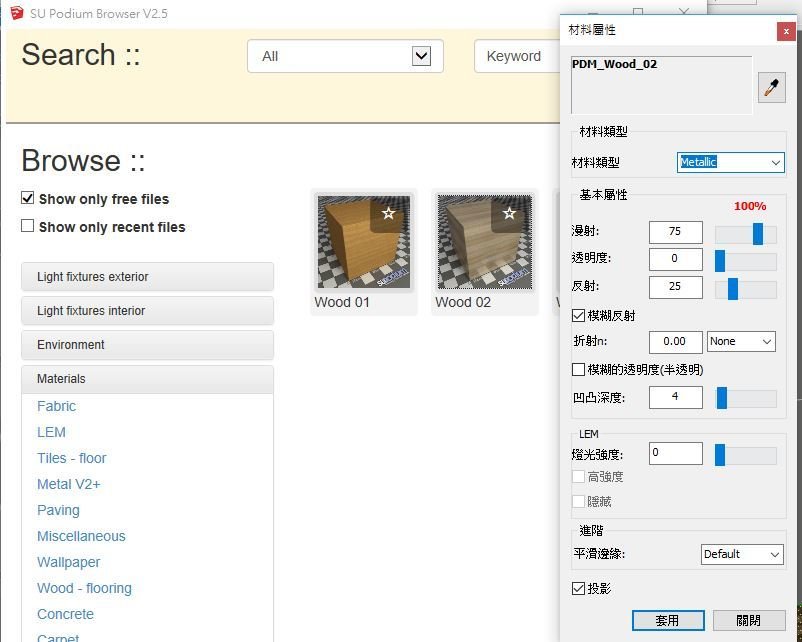

❹ 尋找更高品質材料
室內彩現Ⓑ選擇材料與屬性(2/3)
多了反射、凹凸深度
室內彩現Ⓑ選擇材料與屬性(3/3)
室內彩現Ⓒ選擇光源(1/3)

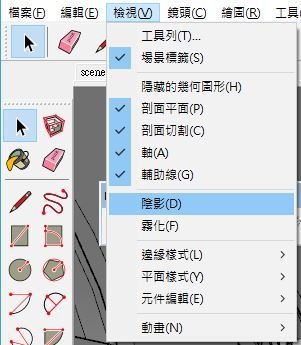

❶ 陰影開啟: 開啟太陽光
❷ 設定天空光類型
注意：太陽光/天空光主要作用於「室外」
❶ 自然光源: 太陽光 與 天空光
室內彩現Ⓒ選擇光源(2/3)
❶ 選擇類型
❷ 設定強度
投射燈可設定內外錐角度
❷人造光源: ⓐ 泛光燈 ⓑ 投射燈 ⓒ 發光材料
❸ 產生, 場景中設定位置
泛光燈: 決定位置
投射燈: 決定位置、方向

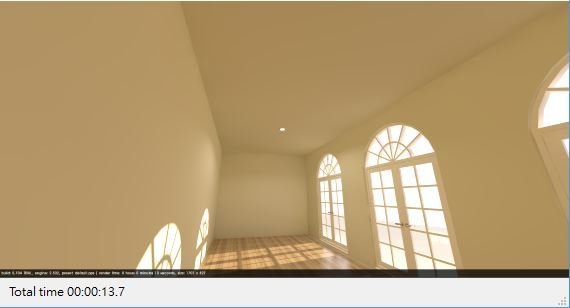

泛光燈*1
透射燈*1
室內彩現Ⓒ選擇光源(3/3)
❶ 設定材料

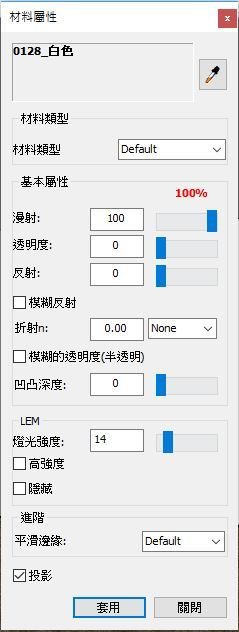

❷ 設定LEM強度
不能有其他屬性
❷人造光源: ⓐ 泛光燈 ⓑ 投射燈 ⓒ 發光材料

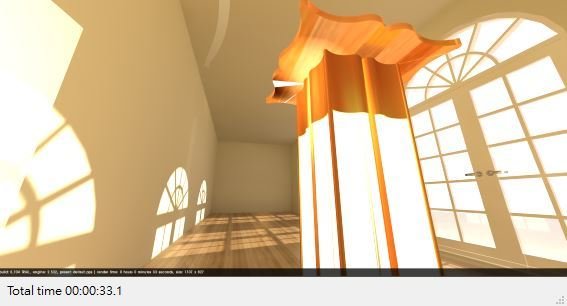

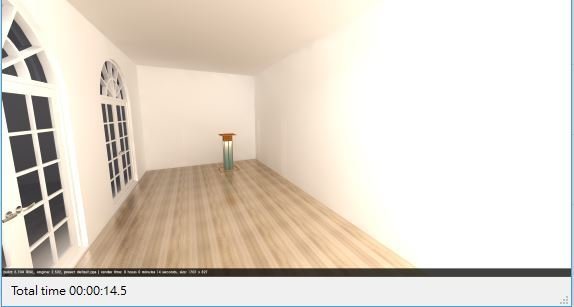

彩現結果
室內彩現Ⓓ夜晚樣式
❶ 關閉太陽光
❷ 樣式/Podium/Night_1

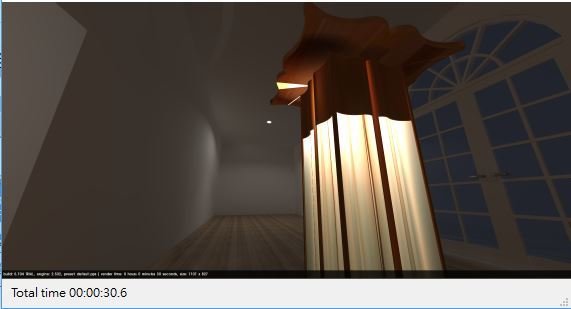

夜晚樣式
一般樣式
夜晚樣式
多媒體設計與應用-外掛
By Leuo-Hong Wang
