Rozpoznawanie tablic rejestracyjnych
Jak działamy?
1. Szukamy na zdjęciu potencjalnej tablicy
2. Wycinamy potencjalną tablicę
3. Odczytujemy tekst z tablicy
Problemy
- Pamięć urządzenia
- Kwestia zdjęcia
- nierównomierne oświetlenie
- kolory
- nasycenie
Algorytm

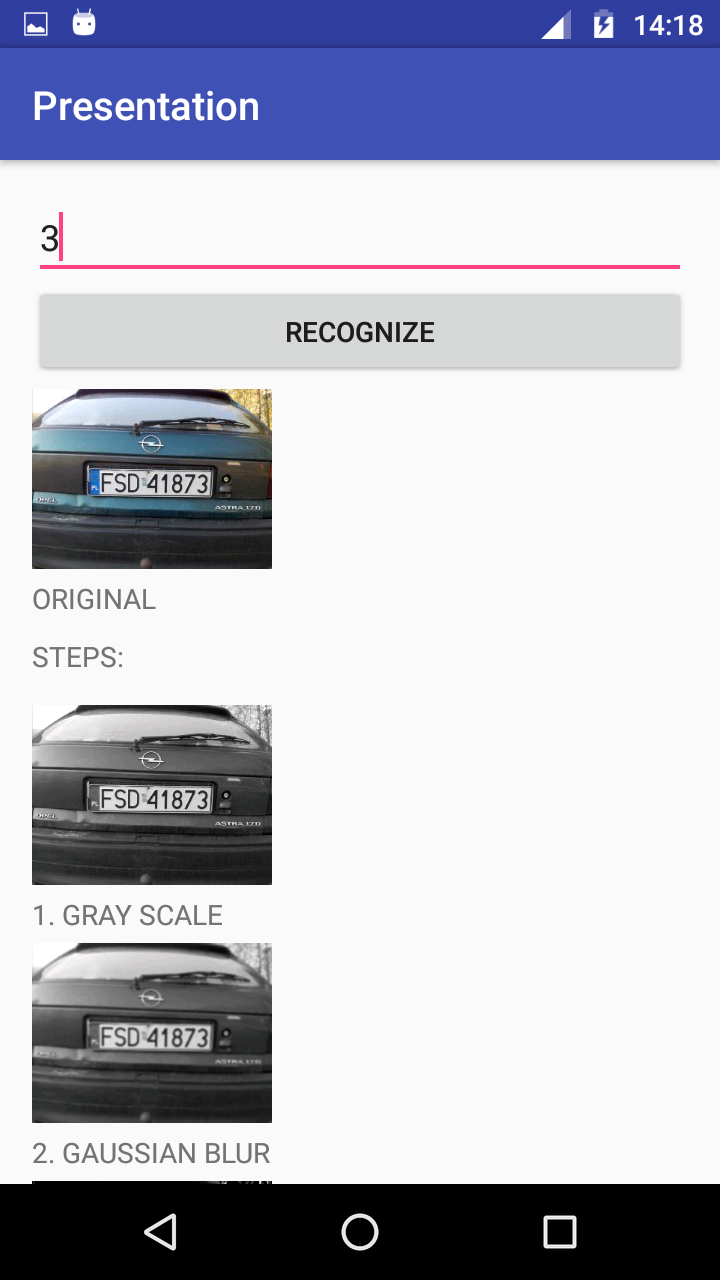

1. Wstępna obróbka
Grey scale
Original
Gauss Blur
2. Identyfikacja miejsca tablicy na zdjęciu
Gauss Blur

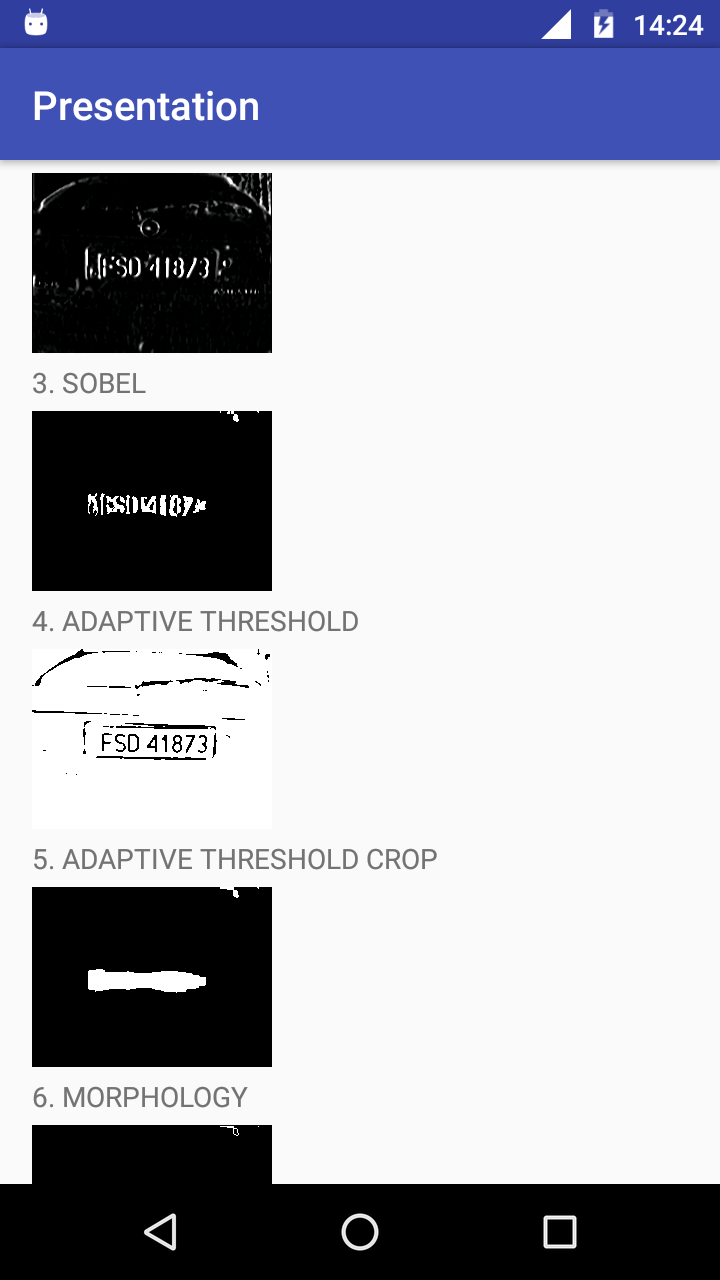

Sobel
Adaptive Threshold
(OTSU + BINARY)

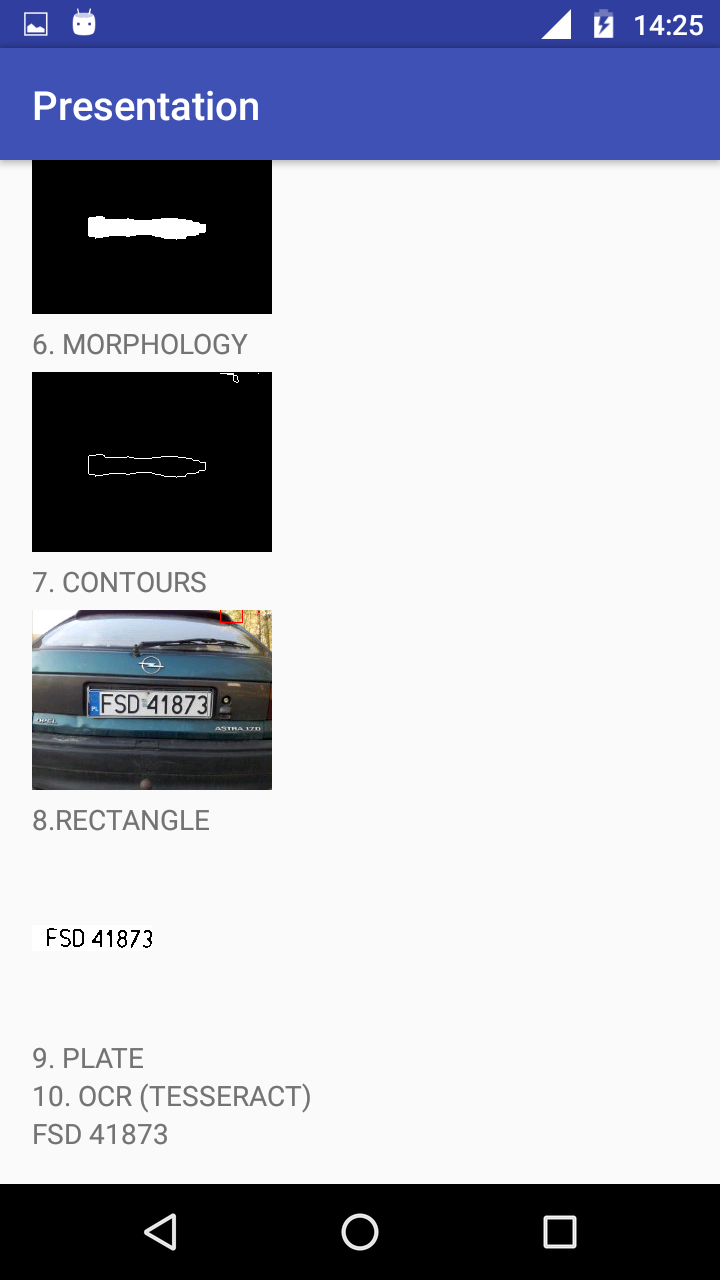

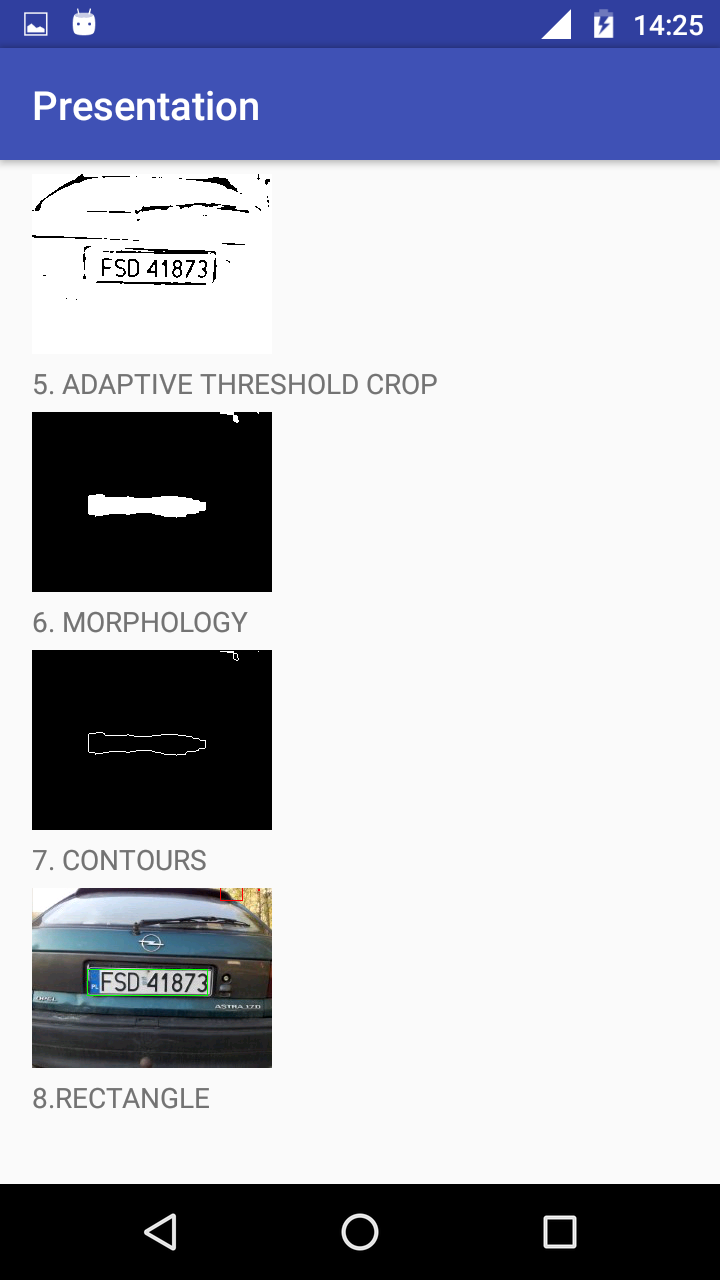

Morphology
(MORPH_CLOSE)
Contours
Rectangle
3. Obróbka zdjęcia
PO 7H053
Gauss Blur
Adaptive Threshold
(GAUSSIAN_C + BINARY_INV)
Cut
OCR Tesseract
Grey scale
Original
Gauss Blur
1. Wstępna obróbka
2. Identyfikacja miejsca tablicy na zdjęciu
Gauss Blur
Sobel
Adaptive Threshold
(OTSU + BINARY)
Morphology
(MORPH_CLOSE)
Contours
Rectangle
3. Obróbka zdjęcia
FSD 41873
Gauss Blur
Adaptive Threshold
(GAUSSIAN_C + BINARY_INV)
Cut
OCR Tesseract
Grey scale
Original
Gauss Blur
1. Wstępna obróbka
2. Identyfikacja miejsca tablicy na zdjęciu
Gauss Blur
Sobel
Adaptive Threshold
(OTSU + BINARY)
Morphology
(MORPH_CLOSE)
Contours
Rectangle
3. Obróbka zdjęcia
1PO 014HH
Gauss Blur
Adaptive Threshold
(GAUSSIAN_C + BINARY_INV)
Cut
OCR Tesseract
Grey scale
Original
Gauss Blur
1. Wstępna obróbka
2. Identyfikacja miejsca tablicy na zdjęciu
Gauss Blur
Sobel
Adaptive Threshold
(OTSU + BINARY)
Morphology
(MORPH_CLOSE)
Contours
Rectangle
3. Obróbka zdjęcia
CTR 4KPZ
Gauss Blur
Adaptive Threshold
(GAUSSIAN_C + BINARY_INV)
Cut
OCR Tesseract
Grey scale
Original
Gauss Blur
1. Wstępna obróbka
2. Identyfikacja miejsca tablicy na zdjęciu
Gauss Blur
Sobel
Adaptive Threshold
(OTSU + BINARY)
Morphology
(MORPH_CLOSE)
Contours
Rectangle
3. Obróbka zdjęcia
8729A
Gauss Blur
Adaptive Threshold
(GAUSSIAN_C + BINARY_INV)
Cut
OCR Tesseract
Grey scale
Original
Gauss Blur
1. Wstępna obróbka
2. Identyfikacja miejsca tablicy na zdjęciu
Gauss Blur
Sobel
Adaptive Threshold
(OTSU + BINARY)
Morphology
(MORPH_CLOSE)
Contours
Rectangle
3. Obróbka zdjęcia
63633
Gauss Blur
Adaptive Threshold
(GAUSSIAN_C + BINARY_INV)
Cut
OCR Tesseract
Grey scale
Original
Gauss Blur
1. Wstępna obróbka
2. Identyfikacja miejsca tablicy na zdjęciu
Gauss Blur
Sobel
Adaptive Threshold
(OTSU + BINARY)
Morphology
(MORPH_CLOSE)
Contours
Rectangle
3. Obróbka zdjęcia
Gauss Blur
Adaptive Threshold
(GAUSSIAN_C + BINARY_INV)
Cut
Grey scale
Original
Gauss Blur
1. Wstępna obróbka
2. Identyfikacja miejsca tablicy na zdjęciu
Gauss Blur
Sobel
Adaptive Threshold
(OTSU + BINARY)
Morphology
(MORPH_CLOSE)
Contours
Rectangle
3. Obróbka zdjęcia
Gauss Blur
Adaptive Threshold
(GAUSSIAN_C + BINARY_INV)
Cut
Dziękujemy za uwagę
LWK
By madjer22
