Microcontroladores y sistemas embebidos

Unidad 2: Programación (ATmega)

Ing. Oscar Alonso Rosete Beas

Semana 22 Marzo Rev:3 ciclo 2021-1



Sesiones Previas

Unidad 2. Programación

2.1. Introducción a los lenguajes de programación en microcontroladores.

2.2. Arquitectura y lenguaje de programación Ensamblador.

2.3. Modos de direccionamiento.

2.4. Memoria RAM.

2.5. Lenguaje C.

Agenda

Unidad 3: Recursos de los microcontroladores.

• 3.1. Puertos paralelo de Entrada/Salida.

• 3.2. Manejo de Temporización básica y contadores.

• 3.3. Interrupciones.

• 3.4. Puertos Seriales.

• 3.5. Convertidores A-D y D-A.

Competencias de la unidad

• Identificar los elementos de programación que se utilizan en la implementación de sistemas embebidos con microcontroladores, para conocer la estructura y función de los compiladores, interpretadores, programadores y sus topologías.



• Resumir las características arquitectura de un microcontrolador para comprender su programación en lenguajes de bajo y de alto nivel.



• Realizar Programas en lenguajes de bajo y de alto nivel en aplicaciones de sistemas que muestren las funciones básicas de los microcontroladores.



• Mediante lecturas, investigación documental, exposiciones y prácticas de laboratorio. Con una actitud proactiva, creativa y colaborativa.

ATmega328P en ensamblador

AVR Assembler source (AVRASM2)

Las líneas pueden tener una de las siguientes 4 formas:

• [etiqueta:] instrucción [operandos] [comentario]
• [etiqueta:] directivas [operandos] [comentario]
• Comentarios
• Lineas vacías

Un comentario puede tener la siguiente forma:

; [Text]

AVRASM2

Keywords

Las palabras claves (keywords) son reservadas y no pueden ser redefinidas. Entre estas se incluyen instrucciones mnemotécnicas y funciones.

Las palabras claves son reconocidas sin importar si se utilizan mayúsculas o minúsculas.

Por ejemplo, add y ADD hacen referencia a la misma operación.



Preprocessor Directives

AVRASM2 considera todas las lineas que comienzan con # como su primer caracter una directiva de preprocesamiento.

AVRSAM2

Comentarios

Los comentarios como tradicionalmente en ensamblador comienzan con ; , sin embargo, también reconoce comentarios en formato de lenguaje c..

Continuación de lineas

Como en lenguaje C, las lineas del código fuente pueden continuarse al dejar como el ultimo carácter en  la linea como una diagonal (\).

AVRSAM2 constantes enteras y operandos

AVRASM2 permite utilizar guiones bajos (_) como separadores para mejorar la legibilidad. Pueden utilizarse en cualquier lugar exceptuando el primer carácter o el especificador de la base.

Por ejemplo, no seria valido utilizar 0_B11 o _0b11.

AVRSAM2 operandos

Las etiquetas definidas por el usuario, obtienen el valor del contador de ubicación en el lugar que aparecen.



PC tiene el valor actual del contador de memoria de programa



Las variables son definidas por el usuario a través de la directiva set. Las constantes  por la directiva equ. Los registros pueden ser referenciados a través de símbolos utilizando la directiva def.



.equ/.set/.def

AVRSAM2 Ejemplo DEF

DEF

Asigna un nombre simbólico a un registro. Un registro puede tener varios nombres simbólicos.



Sintaxis

.DEF Symbol=Register

https://onlinedocs.microchip.com/pr/GUID-E06F3258-483F-4A7B-B1F8-69933E029363-en-US-2/index.html

Ejemplo

Referencia AVR assembler online

Referencia AVR assembler pdf

+Información

Nomenclatura de registros y operandos

Rd: Registro de destino o precedencia en el archivo de registros.

Rr: Registro de procedencia en el archivo de registros.

R: Resultado después de haber ejecutado la instrucción.

K: Dato constante

k: Dirección constante

b: Bit en el archivo de registros o registro de I/O

s: Bit in registro de estado (3-bit)

A: ubicación I/O

Extraído de: Atmel AVR Instruction Set Manual  pg. 1

AVR Conjunto de instrucciones

AVR Conjunto de instrucciones

Ejemplo:

ldi r16,$10 ; Almacena número decimal 16 en registro 16

ldi r24, 0x0A

Tabla ilustrativa extraida de: Atmel AVR Instruction Set Manual  pg 25

Divididas en instrucciones aritméticas y logicas, salto , transferencia de datos, manipulación de bit y control de cpu.

AVR Conjunto de instrucciones

Load Immediate (LDI)

Descripción general: Carga directamente una constante de 8-bits a un registro del archivo de registros ubicado entre el 16 y el 31.

Extraído de: Atmel AVR Instruction Set Manual  pg. 115

AVR Conjunto de instrucciones

OUT-Store Register to I/O Location

Descripción general: almacena un dato del registro Rr a un espacio I/O (Puertos, Timers, etc)

Extraído de: Atmel AVR Instruction Set Manual  pg. 134

AVR Conjunto de instrucciones

Relative Jump (RJMP)

Descripción general: Salto relativo a una ubicación de memoria de programa, también existe JMP.

Extraído de: Atmel AVR Instruction Set Manual  pg. 142

AVR Conjunto de instrucciones

Set Bit in I/O Register (SBI)

Descripción general: Habilita un bit específico en un registro I/O.

Extraído de: Atmel AVR Instruction Set Manual  pg. 151

AVR Conjunto de instrucciones

Set Bits in Register (SBR)

Descripción general: Habilita bits específicos en el registro Rd.

Extraído de: Atmel AVR Instruction Set Manual  pg. 156

AVR Conjunto de instrucciones

Extraído de: Atmel AVR Instruction Set Manual  pg. 14

Register Direct, Single Register Rd

Direccionamiento directo (registro individual)

AVR Conjunto de instrucciones

Referencia AVR pdf

+Información

ATmega328P

Extraído de: ATmega48A/PA/88A/PA/168A/PA/328/P pg.  13

ATmega328P

Extraído de: ATmega48A/PA/88A/PA/168A/PA/328/P pg.  85

ATmega328P

Extraído de: ATmega48A/PA/88A/PA/168A/PA/328/P pg.  100

ATmega328P

Extraído de: ATmega48A/PA/88A/PA/168A/PA/328/P pg.  85

ATmega328P

Extraído de: ATmega48A/PA/88A/PA/168A/PA/328/P pg.  85 y 86

ATmega328P

Configurar un pin individual (PB4) como salida y mantener los otros sin cambio:

DDRB |= 1 << 4; ó DDRB |= 0b0001 0000; ó DDRB |= 0x10;

Código ensamblador equivalente:

sbi 0x04, 4 ;



Los registros I/O en el rango 0x00 - 0x1F pueden manipularse con la utilización de SBI y CBI instructions.



Extraído de: ATmega48A/PA/88A/PA/168A/PA/328/P pg.  100

Ejemplo 1 en Atmel Studio 7

Código ensamblador equivalente:

sbi 0x04, 4 ;

cbi 0x04, 4;

Ejemplo 2 en Atmel Studio 7

Requisitos previos de investigación

• Identificar las instrucciones o metodología utilizada en el ATmega 328p para comparar un bit (btfss/btfsc para pic16f84a)
• Identificar las instrucciones o metodología utilizada en el ATmega 328p para realizar un retardo (conjunto de instrucciones nop y decfsz para pic16f84a)
• Investigar método de software para eliminar señales de rebote.





Ejercicios ATmega 1

Considerando un proceso industrial donde hay un troquel y un operador es el encargado de iniciar la secuencia, se solicita un sistema de seguridad industrial en el cual solo se da inicio al proceso cuando el operador está presionando dos botones (Pulsador 1 y Pulsador 2) en su área de trabajo, a partir de lo cual habrá un retraso de 2 segundos momento en el cual se activará una notificación auditiva (LED1), por último 2 segundos después se realizará la activación del troquel (LED2).



Utilizando un ATmega 328p, realizar el código en ensamblador y la simulación en ATMEL Studio 7 haciendo uso de sus puertos de I/O.

Ejercicios ATmega 2

• Diseñar un contador de 0 a FFh que se podrá observar en un display de 7 segmentos, ánodo o cátodo común.

• El contador se incrementará cuando un interruptor en la entrada cambie de estado.

• Tendrá entrada 1 switch SPST. El contador deberá de tener activada la resistencia del Pull-UP de la entrada, deberá de ser de transición de subida (se incrementa al soltar el interruptor) y libre de cualquier ruido.



Ejercicios ATmega 2

• Utilizando un ATmega 328p, realizar el código en ensamblador y la simulación en ATMEL Studio 7 haciendo uso de sus puertos de I/O.



+Información

Duración instrucciones

Extraído de: Atmel AVR Instruction Set Manual  pg. 22

Duración instrucciones

Extraído de: Atmel AVR Instruction Set Manual  pg. 25

Extraído de: Atmel AVR Instruction Set Manual  pg. 23

Medición tiempo ATMEL STUDIO

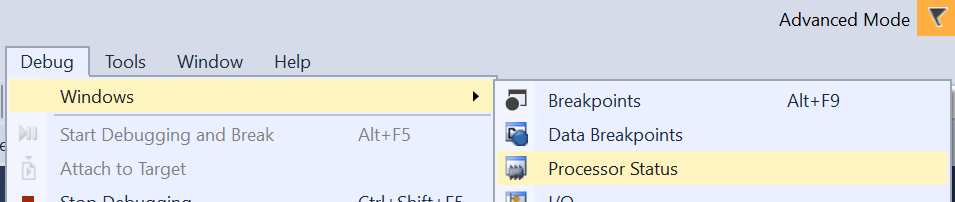

Para abrir processor status

1. Start with debugging

2. Debug-->windows--> Processor Status

Medición tiempo ATMEL STUDIO

Con el apoyo de breakpoints y stopwatch visualizamos el conteo de ciclos de la instrucción y el tiempo de duración.

 LDI duraría 0.05 µs

Medición tiempo ATMEL STUDIO

Con el apoyo de breakpoints y stopwatch visualizamos el conteo de ciclos de la instrucción y el tiempo de duración.

 rjmp duraría 0.10 µs

For Loop ATmega328p

ldi r16, 0
loop1:
inc r16
cpi r16, 10
brne loop1

For loop of 10 iterations

Cycle analysis

For ldi,inc,cpi 1 cycle

For brne

1 if condition is false 2 if condition is true

ldi: 1 cycle,

First 9 iterations(r16=0,1,...8): 4 cycles

In total 9*4=36



Last iteration

3 cycles



36+3+1=40 cycles in total

For Loop ATmega328p

ldi r16, 0
loop1:
inc r16
cpi r16, 10
brne loop1

36+3+1=40 cycles in total

Estructura básica Subrutina

jmp main



del_1:

;lineas

ret



main:

rcall del_1



1. Utilizamos instruccion jmp para ubicarnos en la posición de memoria de programa donde se encuentra la etiqueta main
2. con rcall llamamos a la subrutina
3. retornamos al codigo principal con ret



Nota:

rcall dura 3 ciclos

ret dura 4 ciclos

Dispositivos con PC de16-bit

Código de referencia

Entrada individual ATmega328p

Entradas múltiples ATmega328p

Extraído de: Atmel AVR Instruction Set Manual  pg. 100

Extraído de: Atmel AVR Instruction Set Manual  pg. 81

Código de referencia

Disassembly ATmega328p

Referencia ATmega328P

+Información

ATMEL STUDIO 7 Instalación

ATMEL STUDIO Debugging

ATMEL STUDIO Debugging

ldi r17,(1<<DDB3)|(1<<DDB2)|(1<<DDB1)|(1<<DDB0)=  en registro 17 guardar 0000 1111
