Silicon Controlled Rectifiers Diodo controlado de silicio
SCR
Un SCR (or Semiconductor Controlled Rectifier) es un elemento semicondcutor controlado por corriente.

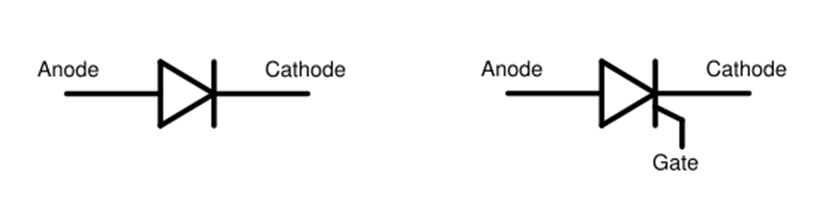

Simbologia
SCR
An SCR se lo puede determinar como un rectificador convencional de silicio, controlado por una señal de compuerta.
Es un elemento de 4 capas y 3 terminales.
Cuando se tiene un sobre voltaje de la compuerta al cátodo, el dispositivo se enciende y conduce corriente eléctrica.
SCR
El funcionamiento de un SCR se puede entender en términos de un par de TBJ estrechamente acopladas.
SCR tiene tres estados:
Modo de ruptura inverso, modo de ruptura directa y modo de conduccion.
Estructura:
SCR
SCR
Los SCR se utilizan industrialmente para producir voltaje DC para motores a partir de voltaje AC.
Rectificador de media onda y Rectificador de onda completa
SCR
APLICACIONES: Controlar motores de CC
La velocidad de un motor DC depende generalmente de una combinación de voltaje y corriente en el motor, de la carga del motor o del torque de frenado.
La velocidad del motor es proporcional al voltaje y el torque es proporcionala la corriente.
SCR
APLICACIONES: Controlar motores de CC
Un rectificador es un arreglo de dos o mas diodos para convertir AC en DC.
La corriente usada para controlar al motor DC esta dada típicamente por:
Voltaje fijo
Batería
Regulador de voltaje
Voltaje Adjustable
Fuente de corriente PWM

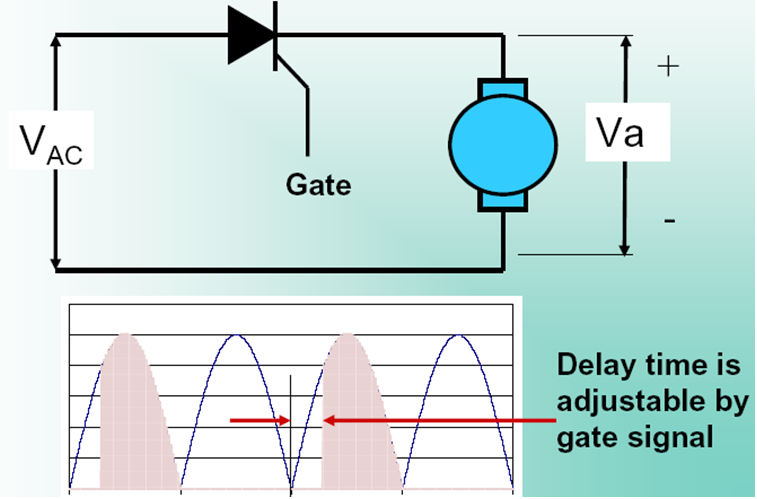

Modelar la fuente AC con el SRC.
SCR

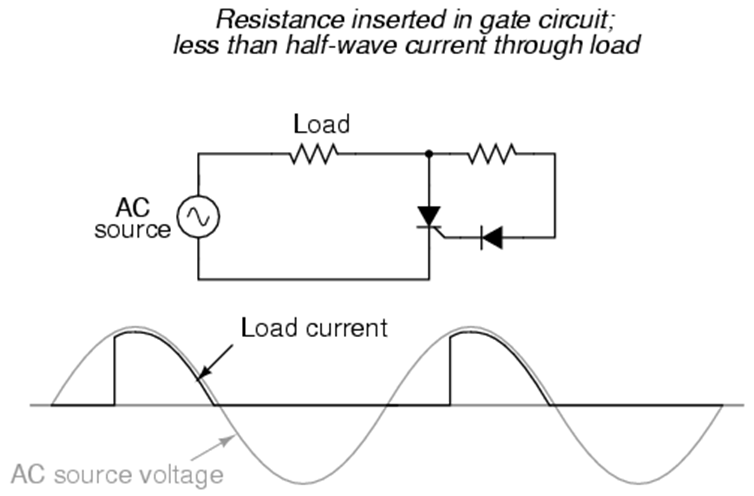

SCR - Rectificador de media onda
SCR

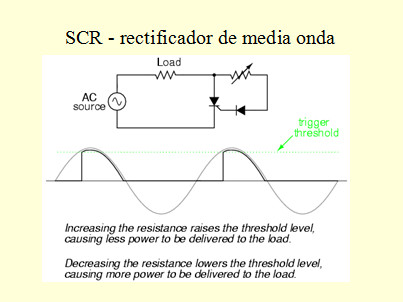

SCR - Rectificador de media onda
SCR
SCR - Rectificador de media onda
SCR
SCR - Rectificador de media onda

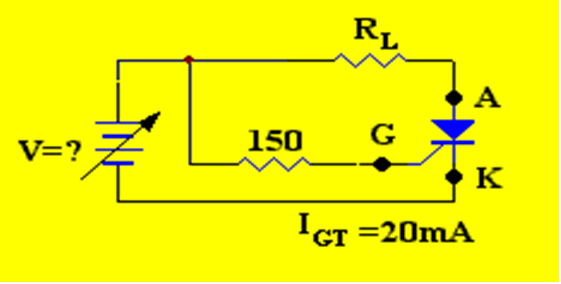

Encendido de un SCR, con corriente continua, fuente regulable y resistencia para la compuerta.
SCR
ACCIONAMIENTOS DE MOTORES CC

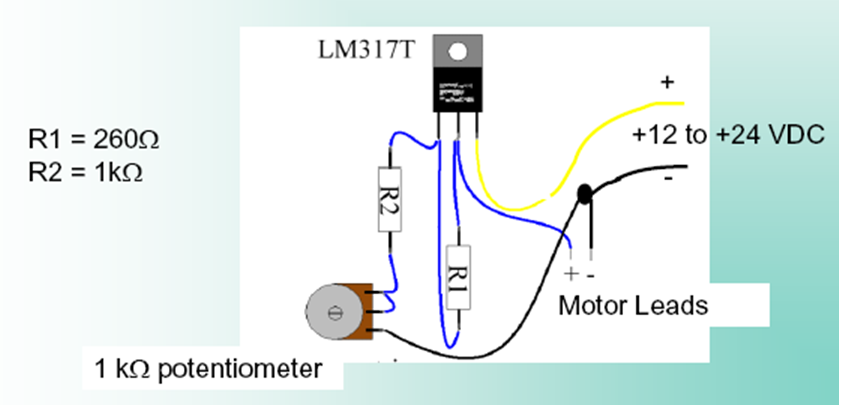

Regulador de voltaje
SCR
ACCIONAMIENTOS DE MOTORES CCT

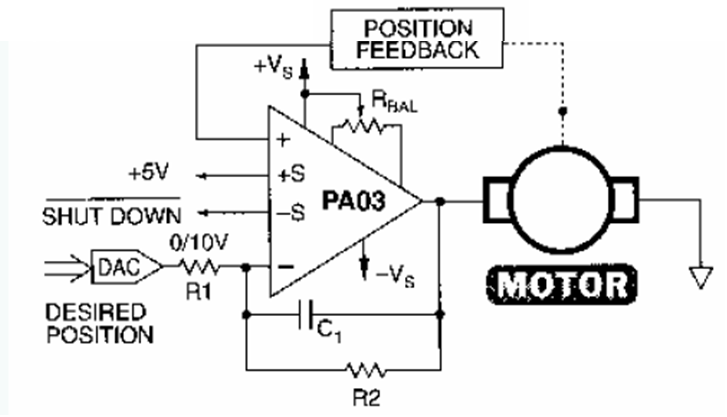

Transistor de potencia lineal y amplificador operacional
SCR
ACCIONAMIENTOS DE MOTORES CCT

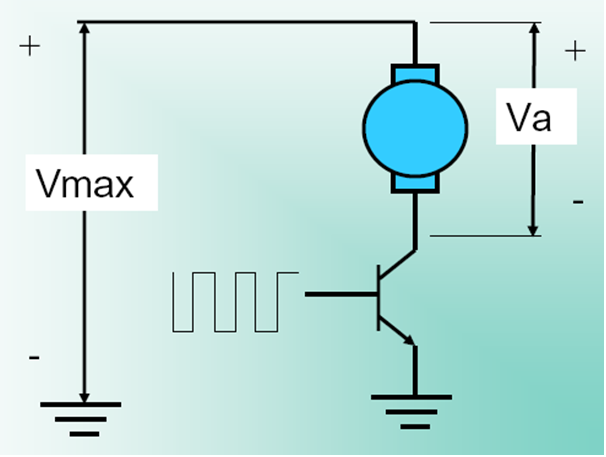

Pulse Width Modulation (PWM)
SCR
ACCIONAMIENTOS DE MOTORES CCT
se Width Modulation (PWM)
SCR
ACCIONAMIENTOS DE MOTORES CCT
se Width Modulation (PWM)
SCR
Conclusiones
Un SCR es sustancialmente un diodo con un terminal extra añadido.
Este terminal extra se llama gate, se lo utiliza para ponerle en conducción al dispositivo por la aplicación de un pequeño voltaje.
End...
