MAD-Mex
Teledección al servicio del medio ambiente
¿Por qué MAD?
Monitor
Activity
Data
Reducción de
Emisiones de gases de efecto invernadero causadas por la
Deforestación y
Degradación de los bosques
+ conservación de los stocks de carbono, la gestión sostenible de los bosques y el aumento de las reservas forestales en los países en desarrollo
¿Por qué Mex?
UNFCCC
United Nations Framework Convention on Climate Change Cancún 2009
Objetivos
- Cobertura a nivel nacional
- Alta precisión de la clasificación
- Alta resolución
- Entrega oportuna
¿Qué hacemos?

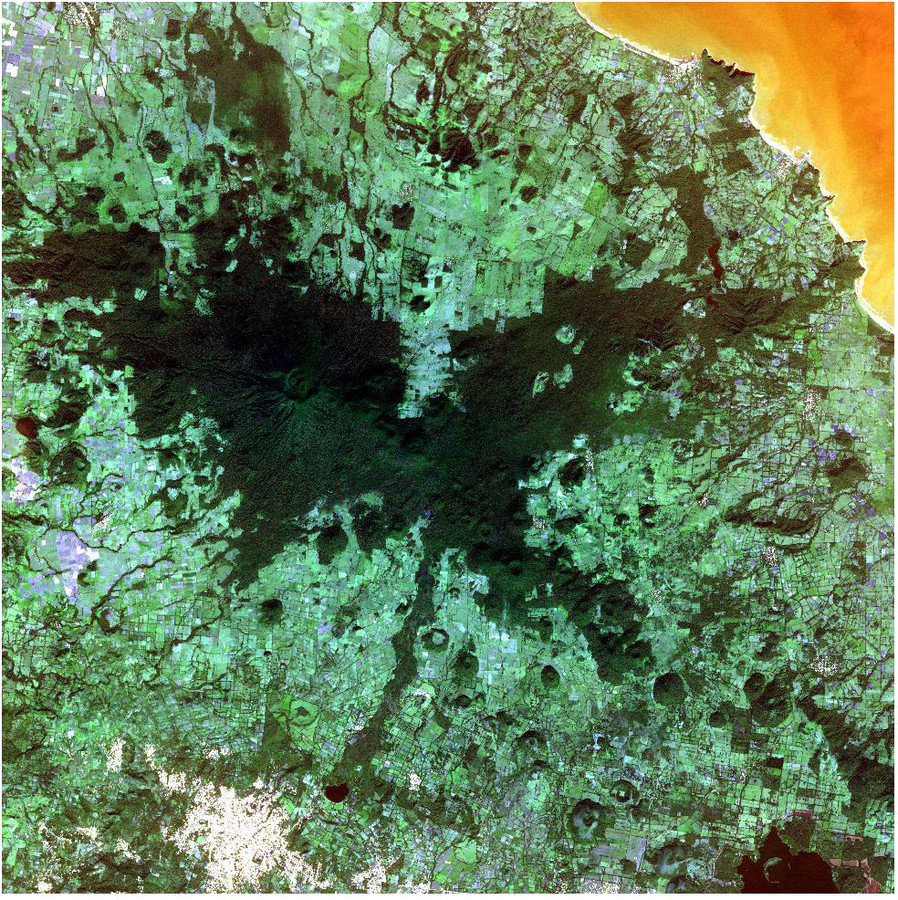

Los Tuxtlas

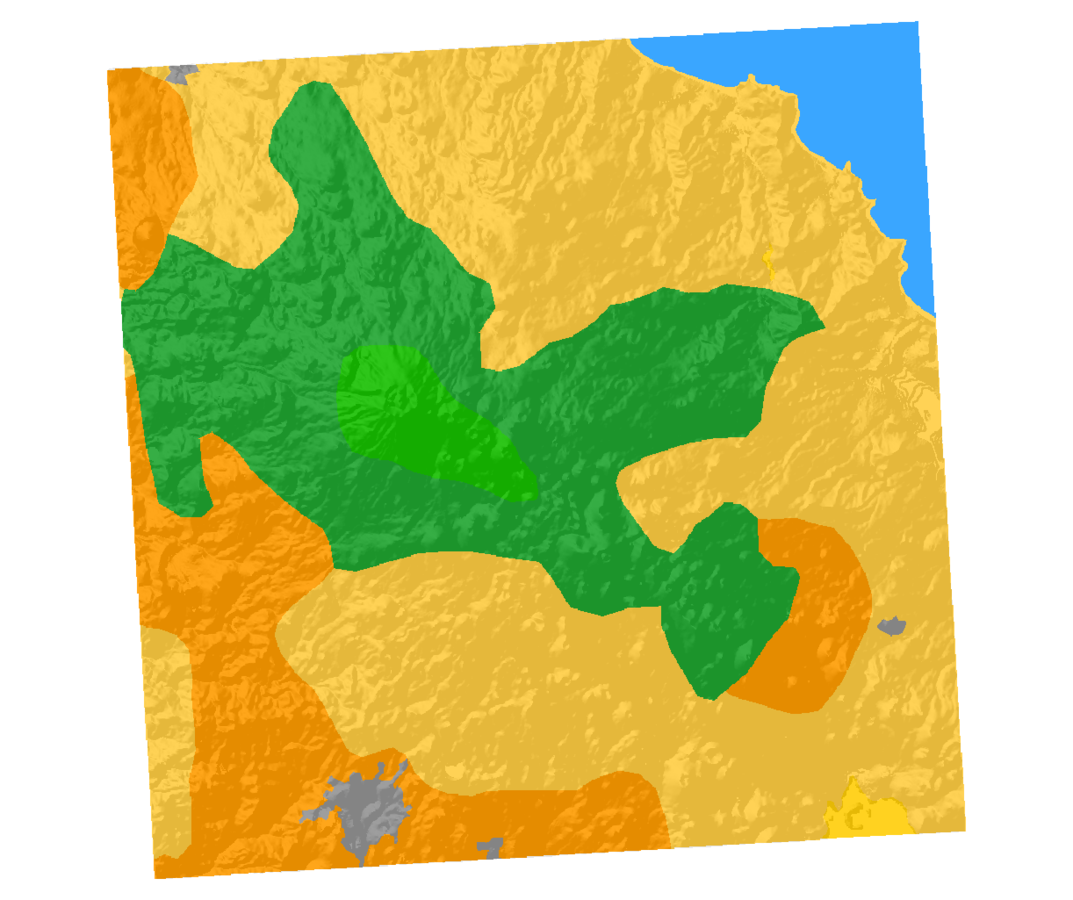

Uso de Suelo y Vegetación (INEGI)

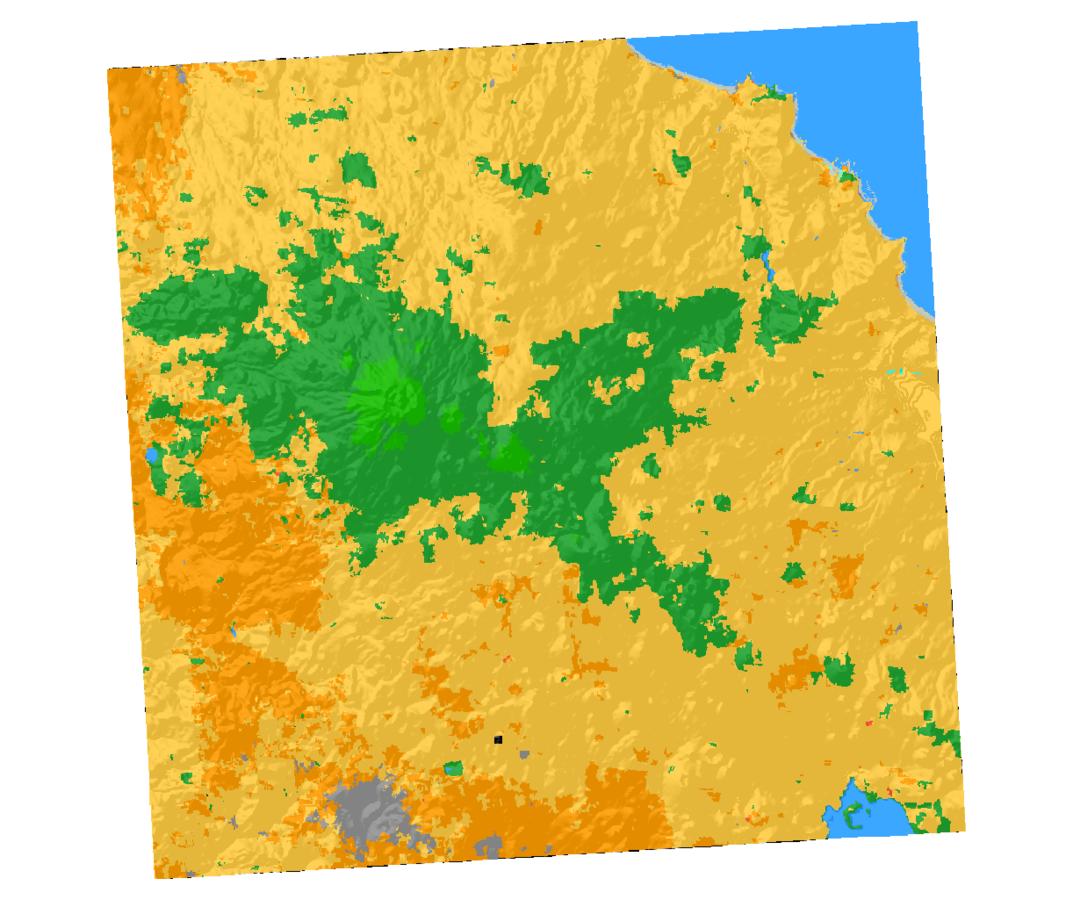

Landsat (MAD-Mex)

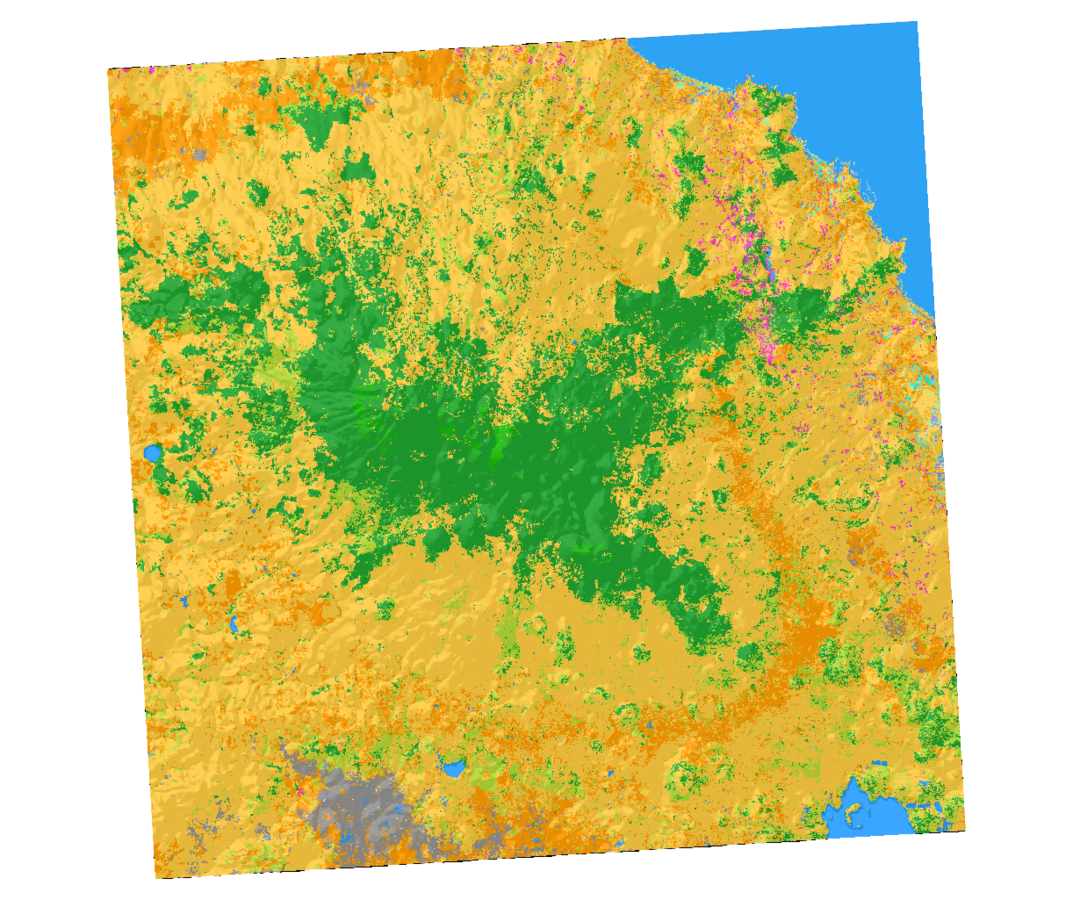

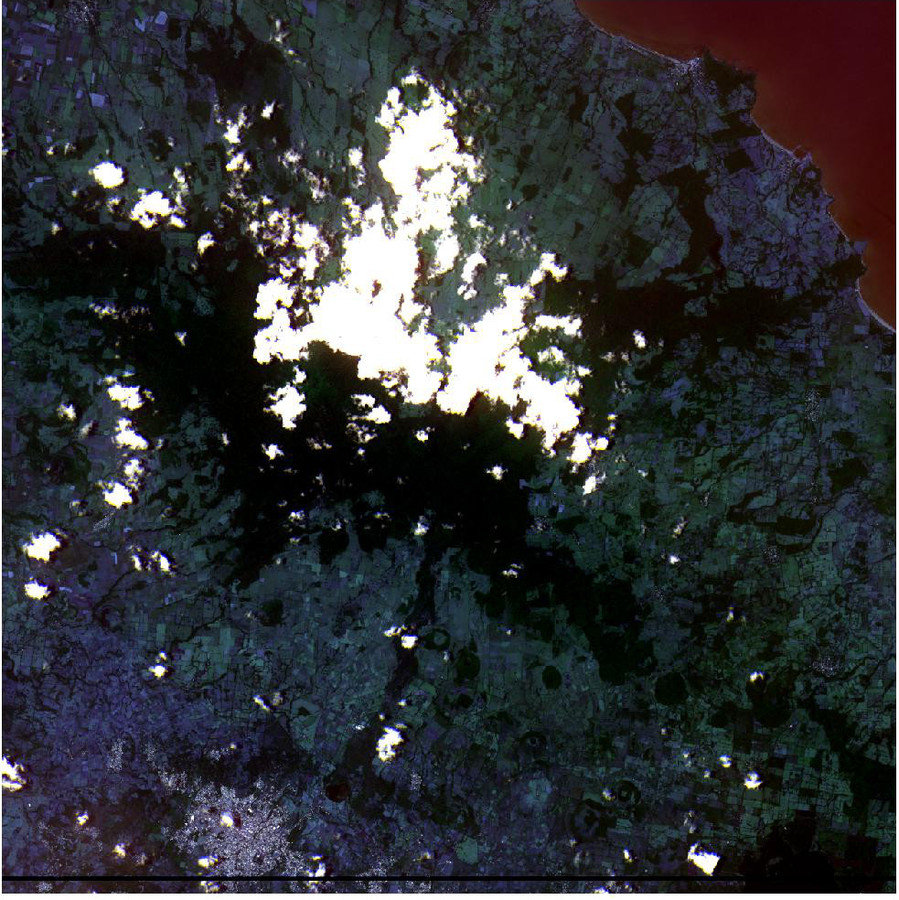

Rapideye (MAD-Mex)
Los datos

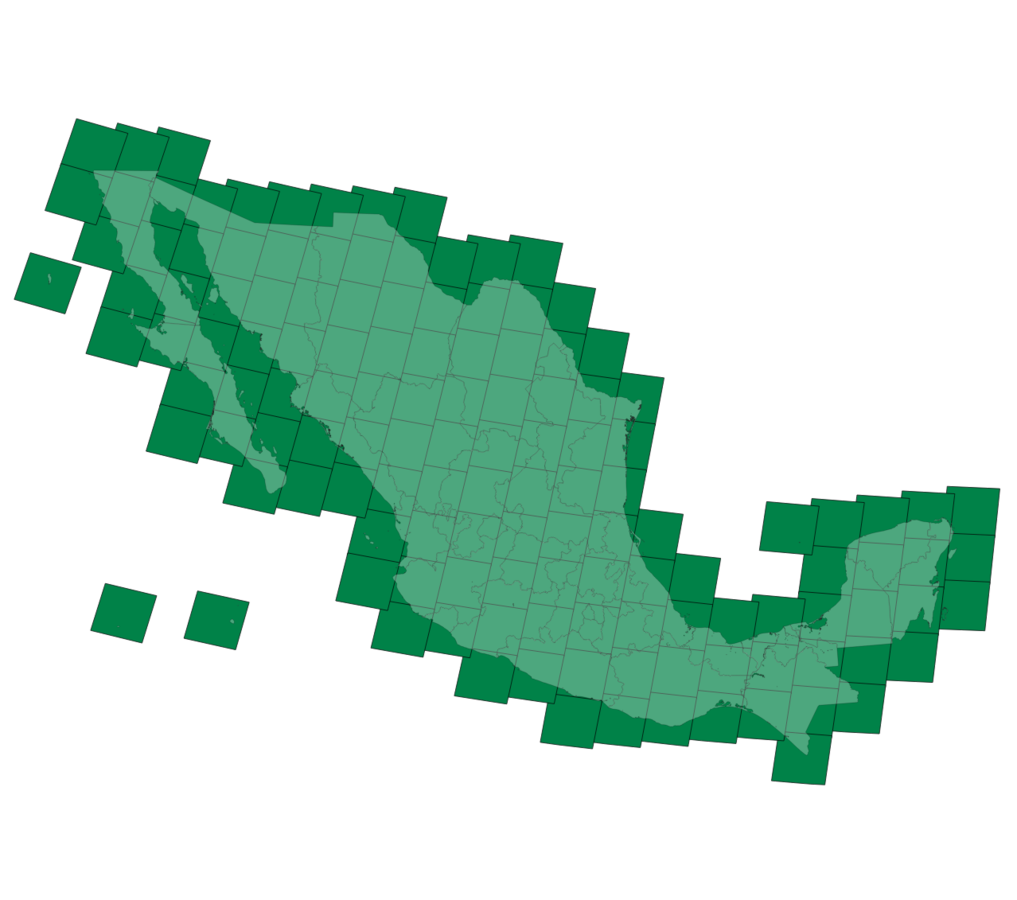

Landsat
- 30 metros
- 135 tiles
- 1993-2010
- 7 bandas

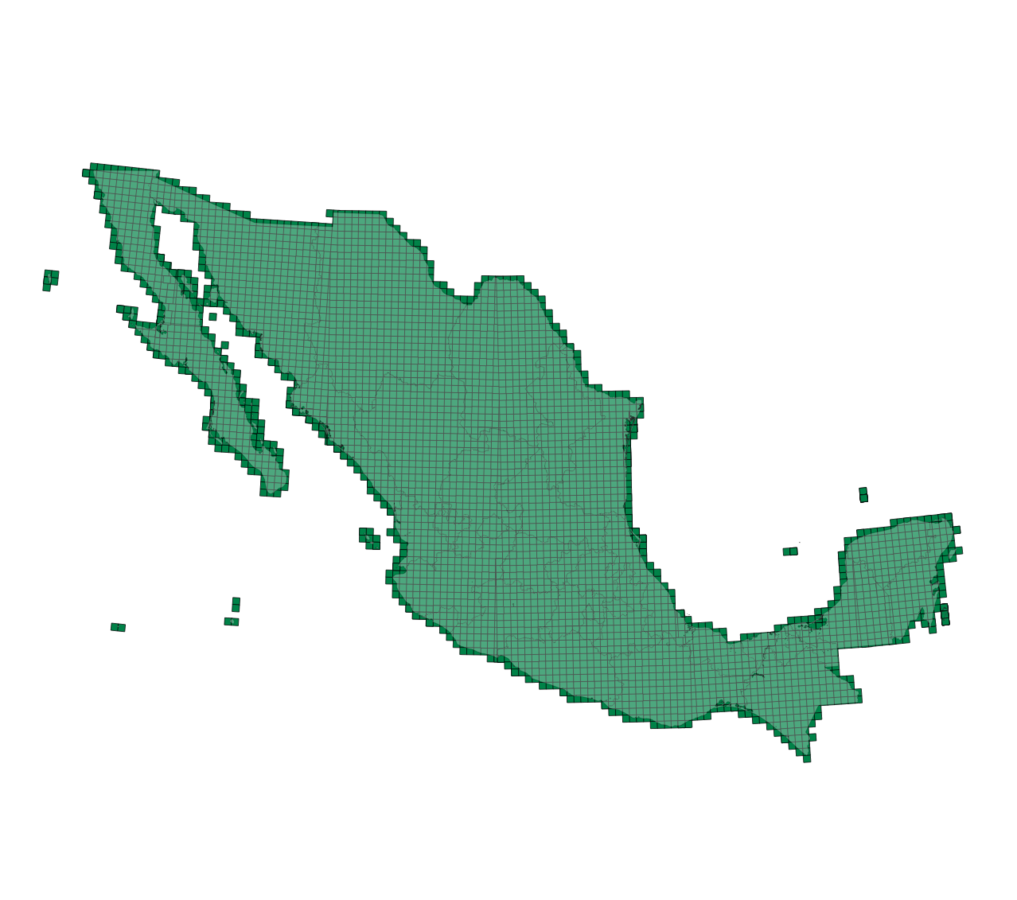

Rapideye
- 5 metros
- 3988 tiles
- 2011-2016
- 5 bandas

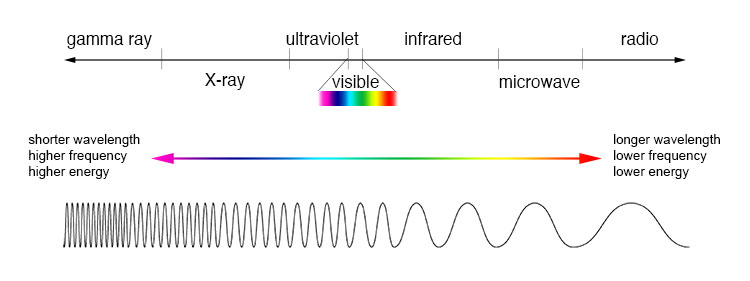

Espectro electromagnético

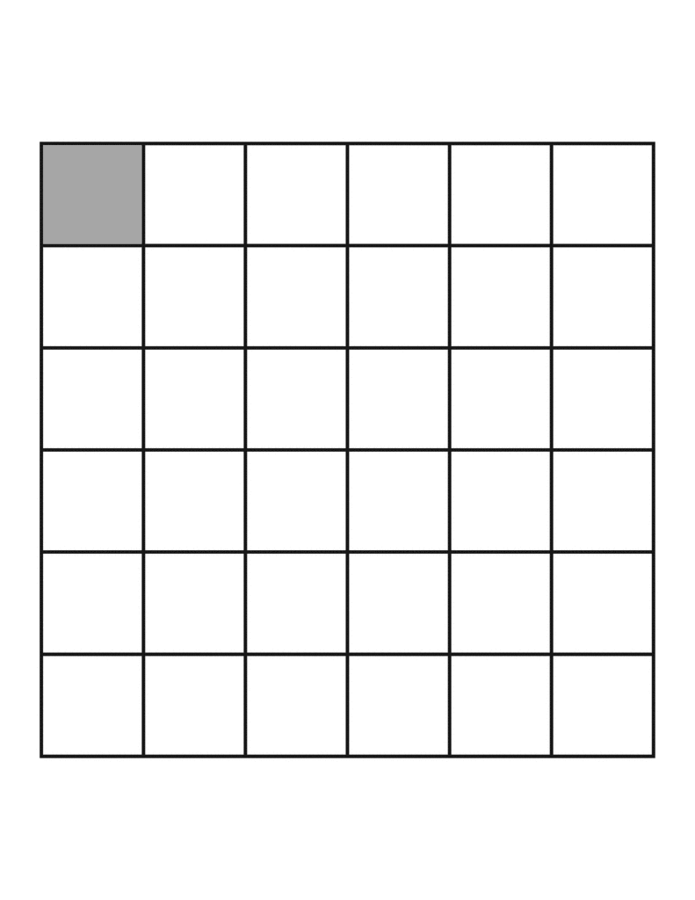

Resolución
Landsat
Rapideye
Rapideye
Rapideye
Landsat
Landsat
Landsat
Landsat
Las herramientas

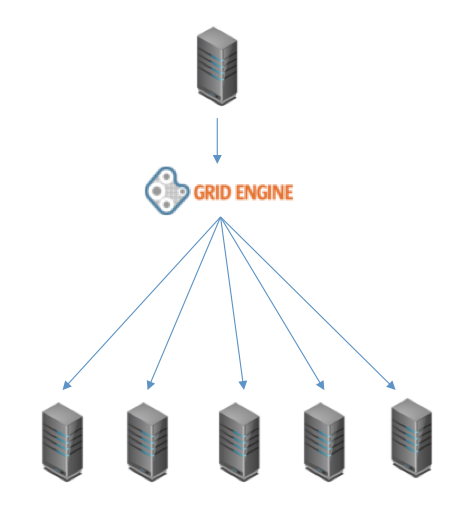

Nodo maestro
•3 TB Memoria
•64 GB RAM
Nodo esclavo (x5)
•2 TB Memoria
•128 GB RAM
Stack (Hardware)
Preprocesamiento

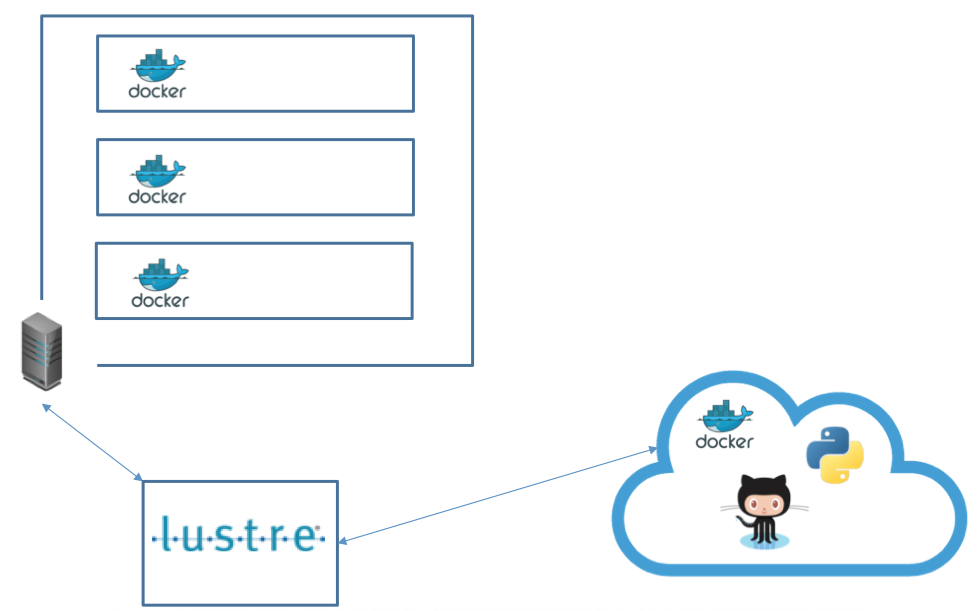

Stack (Software)
Procesamiento
Segmentación
Nodo físico
x5

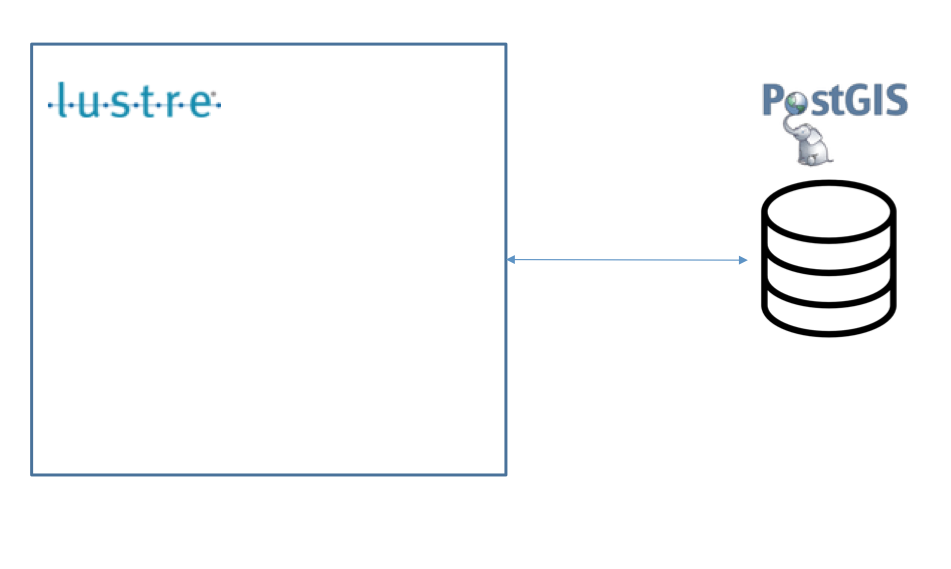

Stack (Base de datos)
Catálogo de escenas
•Landsat
•Rapideye
•Modis
•Sentinel 2
•Spot

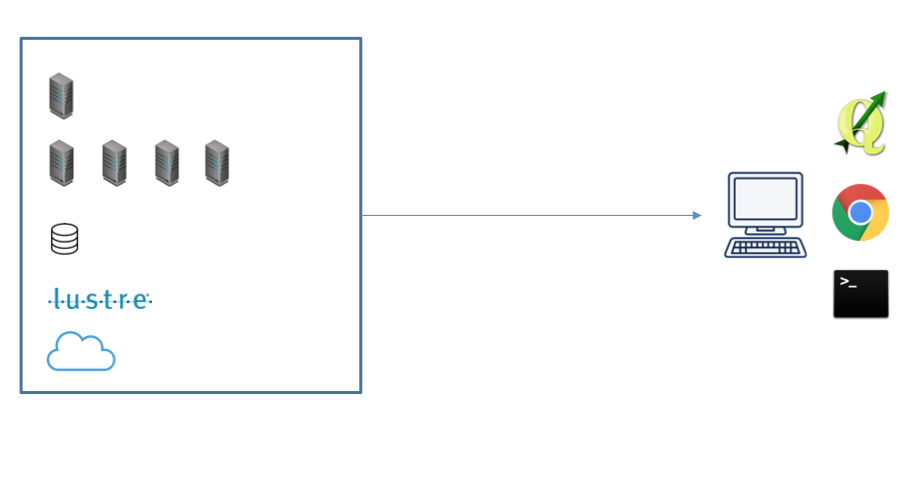

Stack (Interfaz de usuario)
MAD-Mex
¿Como?

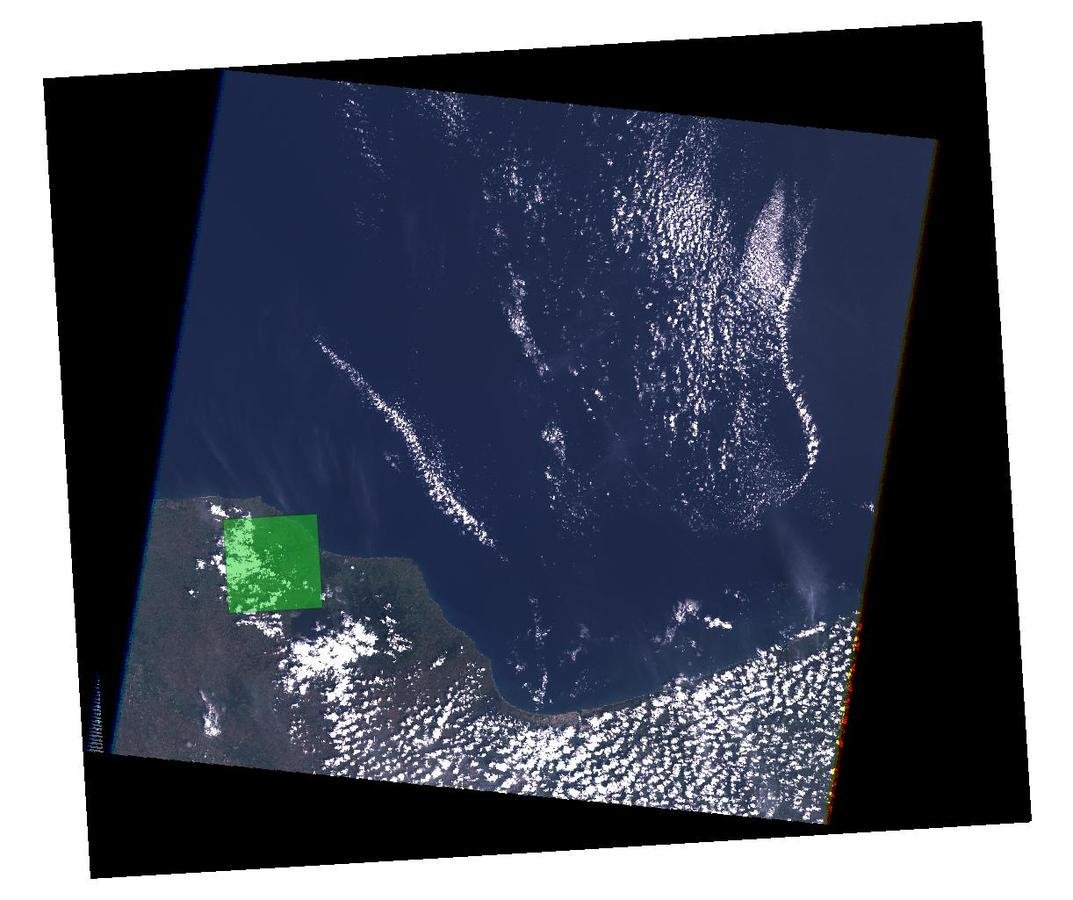

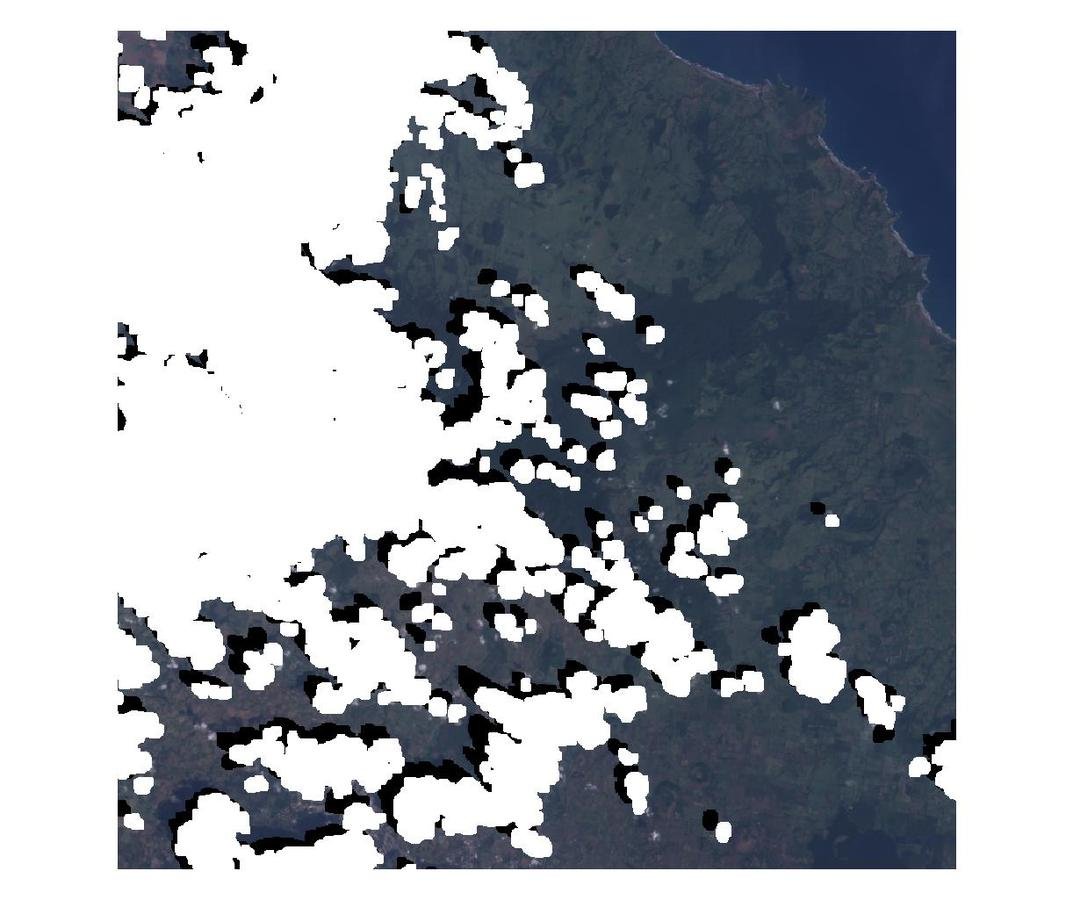

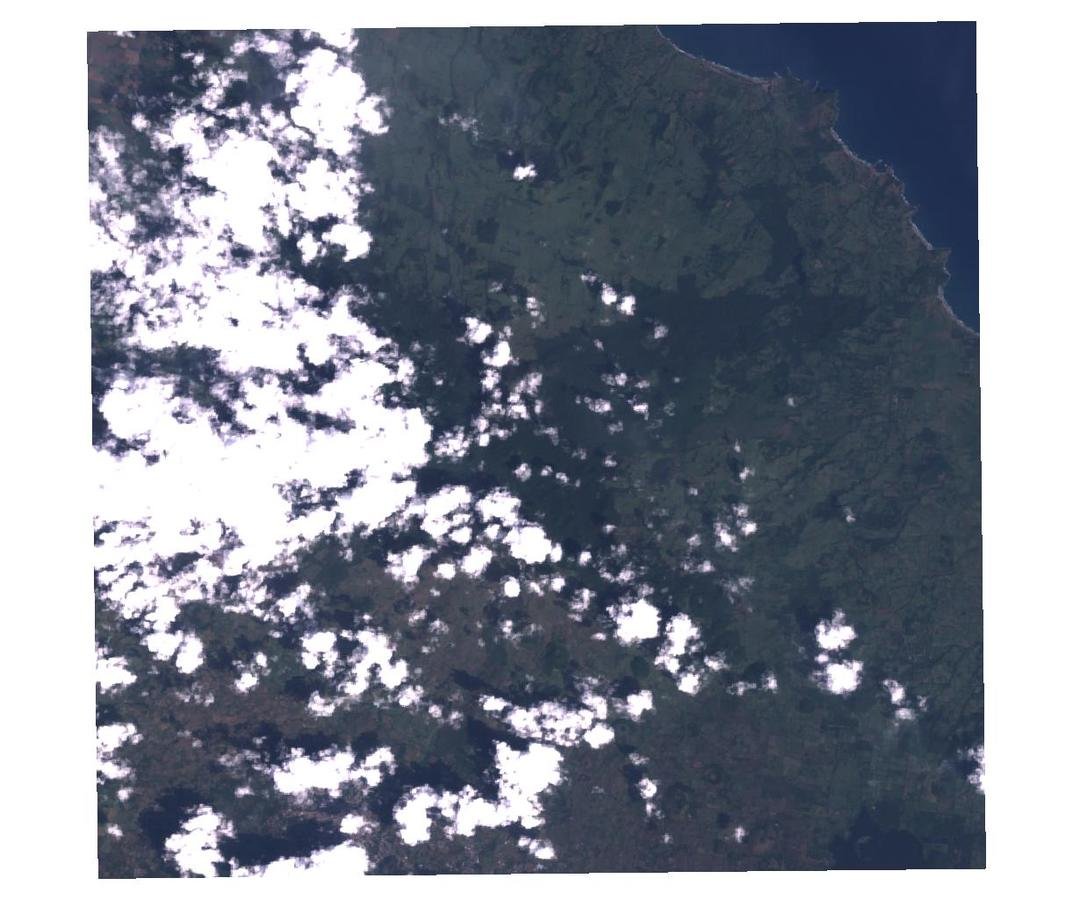

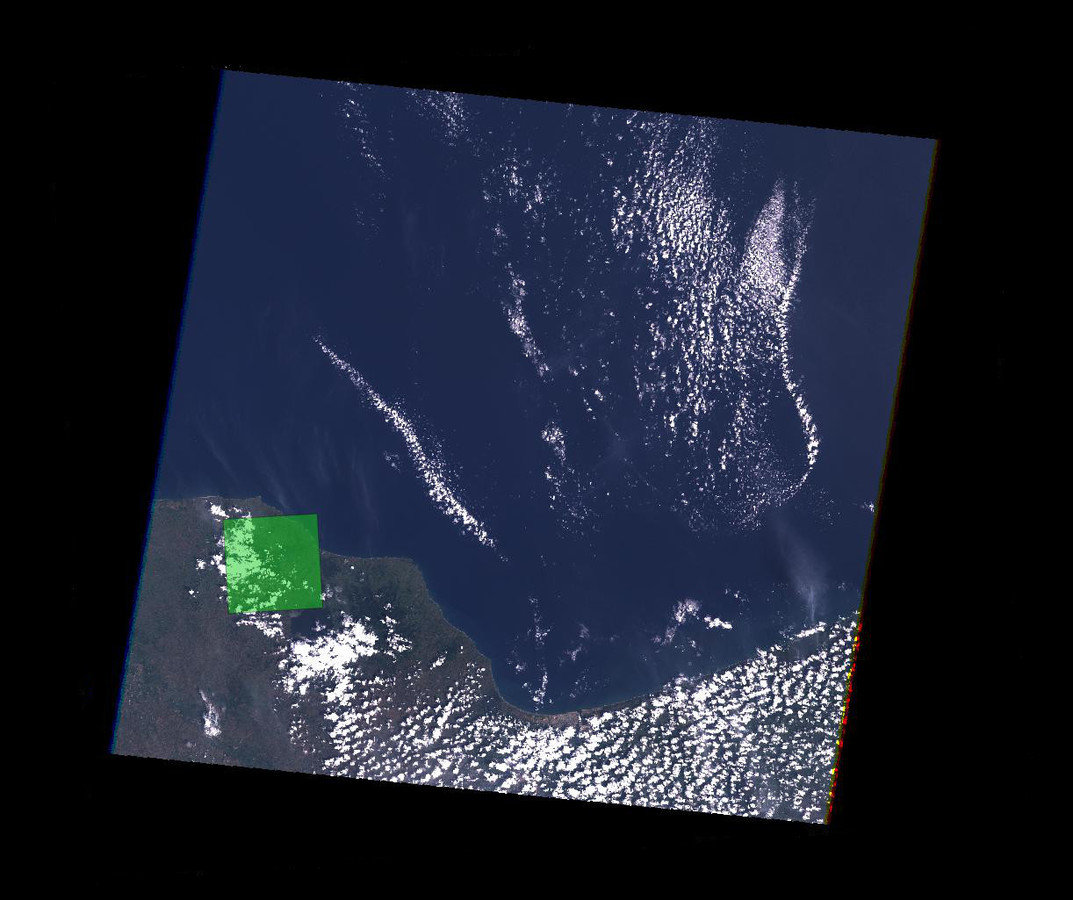

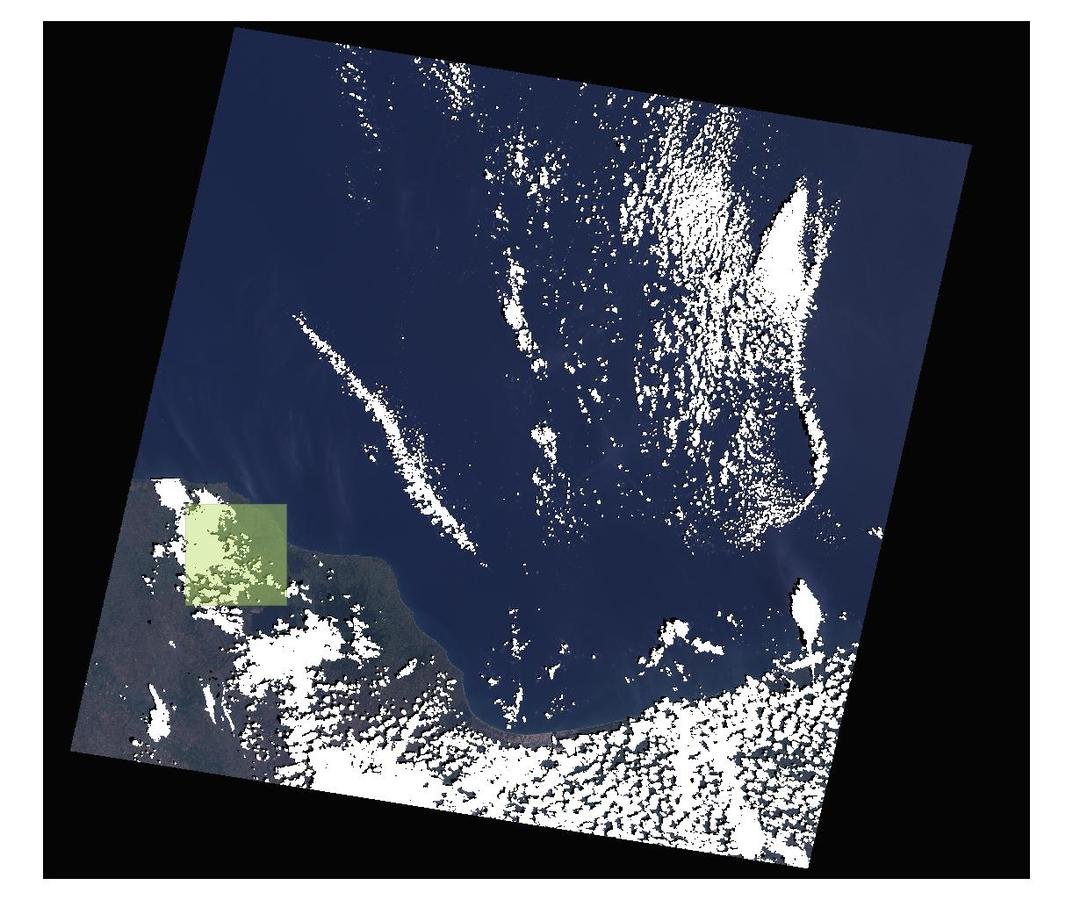

Preprocesamiento
Preprocesamiento
Preprocesamiento
Preprocesamiento
No supervisado

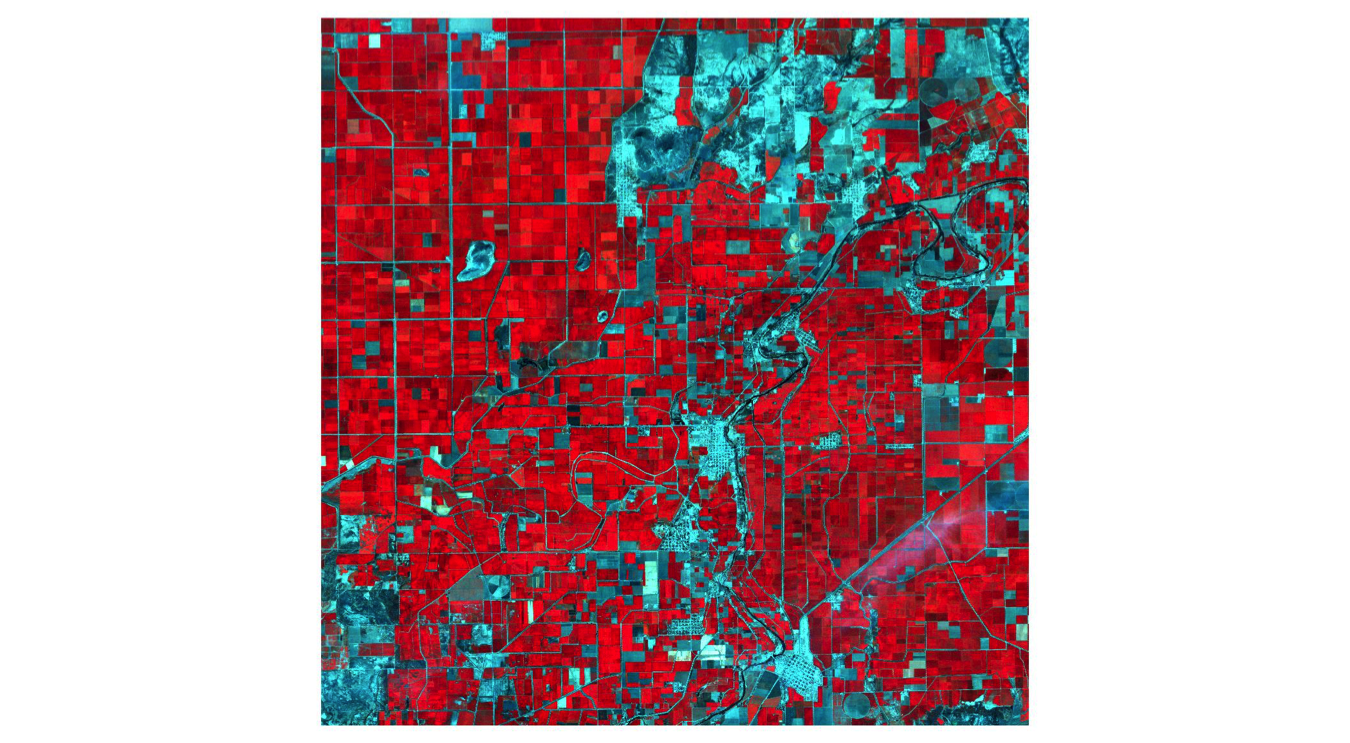

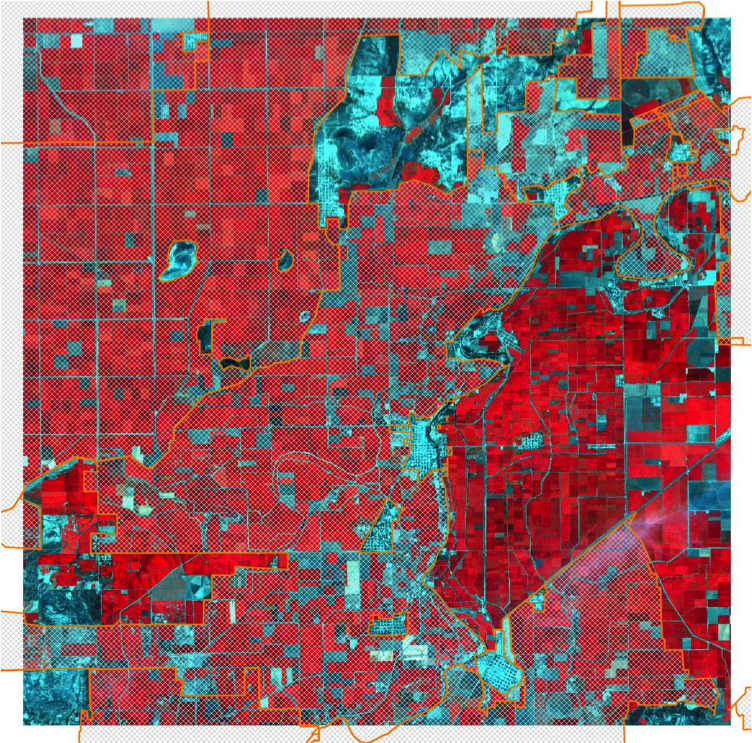

No supervisado (SIAP)
No supervisado (BIS)

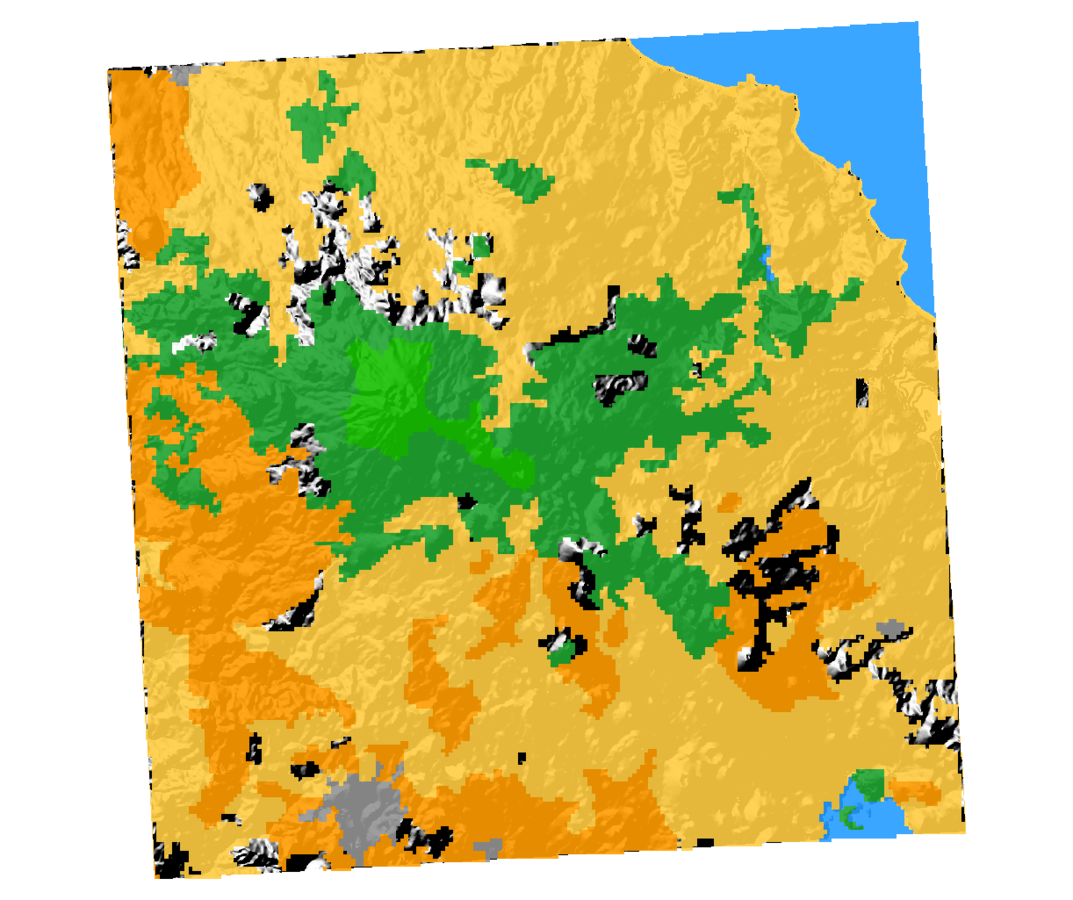

Supervisado(entrenamiento)
Supervisado
Landsat
- Alta resolución temporal
- Baja resolución espacial
Rapideye
- Baja resolución temporal
- Alta resolución espacial

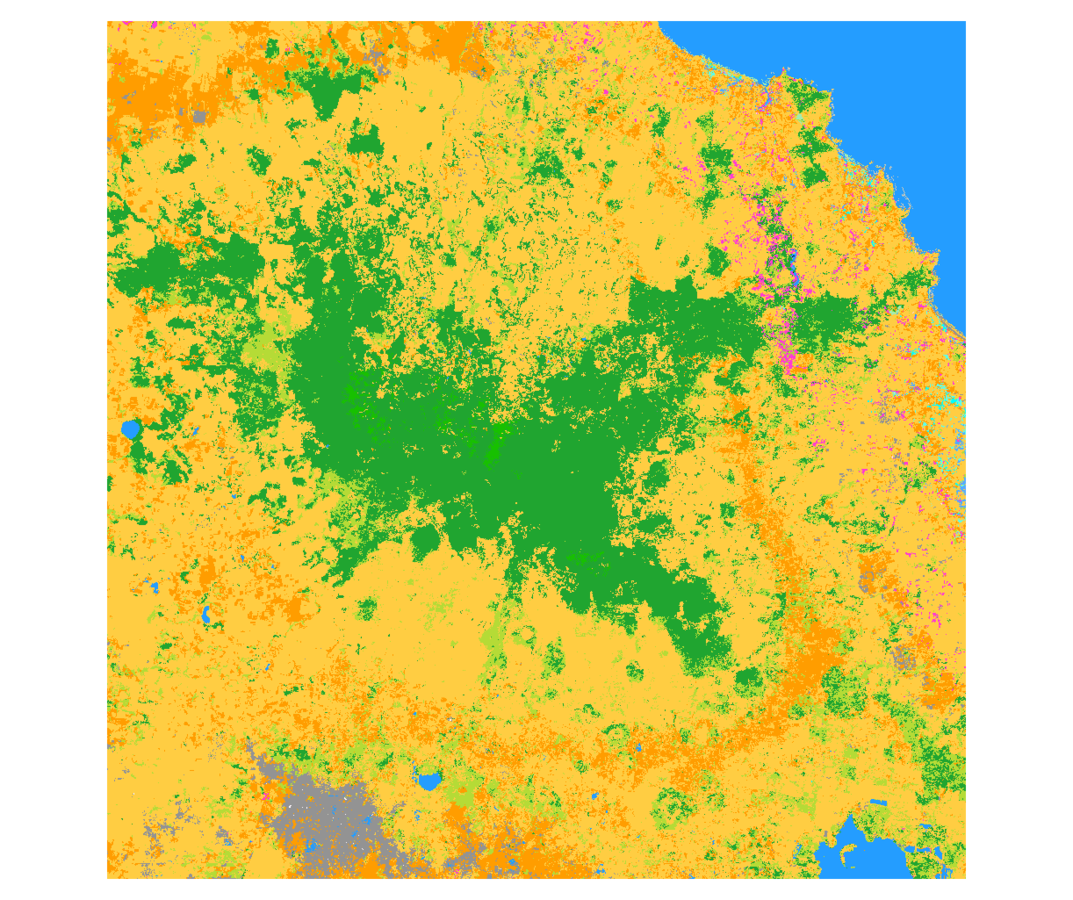

Postprocesamiento
Postprocesamiento
Producto final (Landsat)
Landsat
Se valida contra polígonos manualmente interpretados Landsat 2000
- Nivel FRA (5 clases) 85.5%
- Nivel 1 (8 clases) 82.5%
- Nivel 2 (10 clases) 80.65%
- Nivel 3 (14 clases) 75.06%
- Nivel 4.1 (35 clases) 71.28%
Rapideye
Se validad contra polígonos manualmente interpretados
Landsat 2010
- Nivel FRA (5 clases) 79.8%
- Nivel IPCC (7 clases) 74.1%
- Nivel 4.1.3 (32 clases) 64.4%
Calidad
¿Para qué?
Maximum
Autocorrelation
Factor
transformation
iterative
Multivariate
Alteration
Detection
transformation

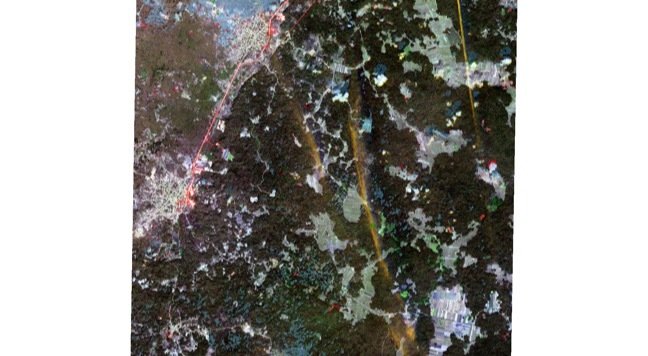

Detección de cambios
Detección de cambios
Detección de cambios
Detección de cambios

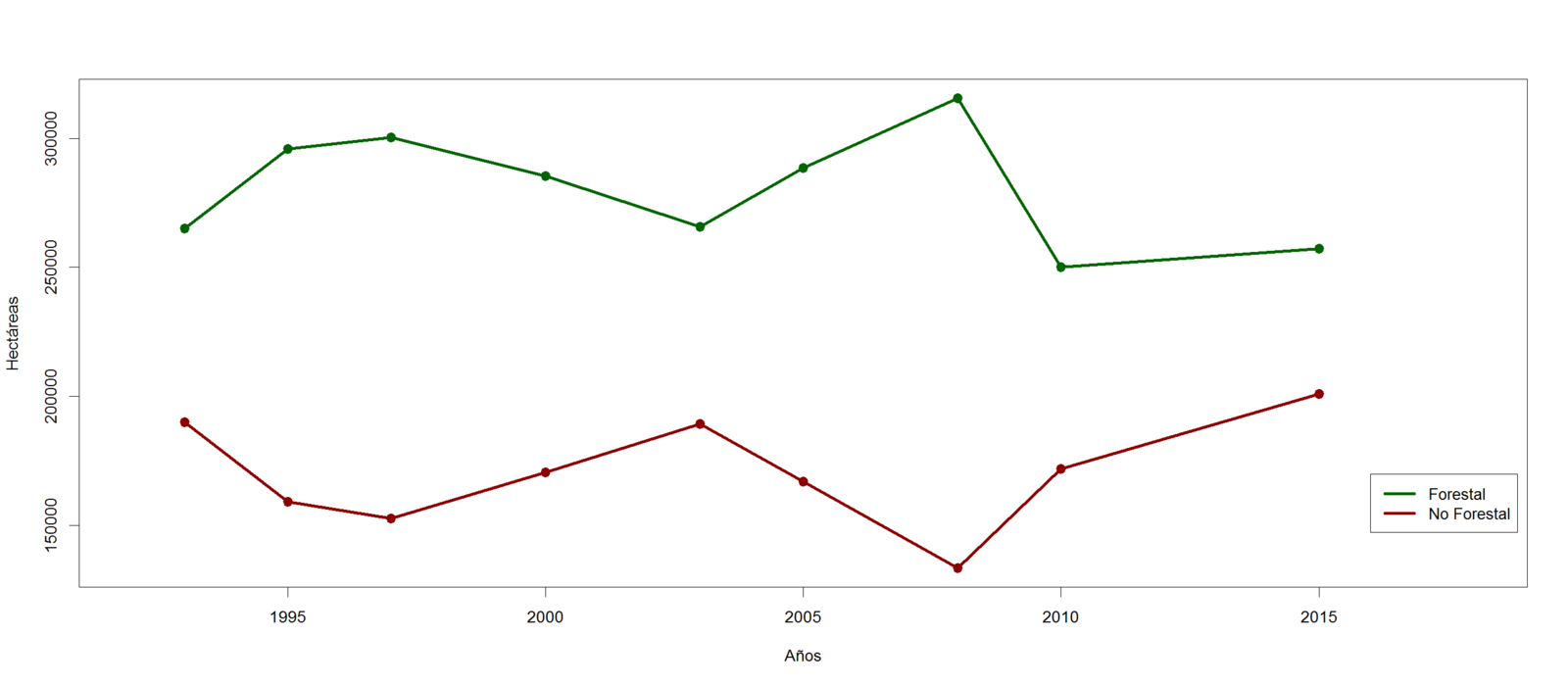

Tasa de transformación de habitat
\delta = 1 - \sqrt[n]{1-\frac{S_1-S_2}{S_1}}
\delta=
n=
S_1=
S_2=
tasa de transformación
número de años
superficie forestal inicio
superficie forestal final
Tasa de transformación de habitat

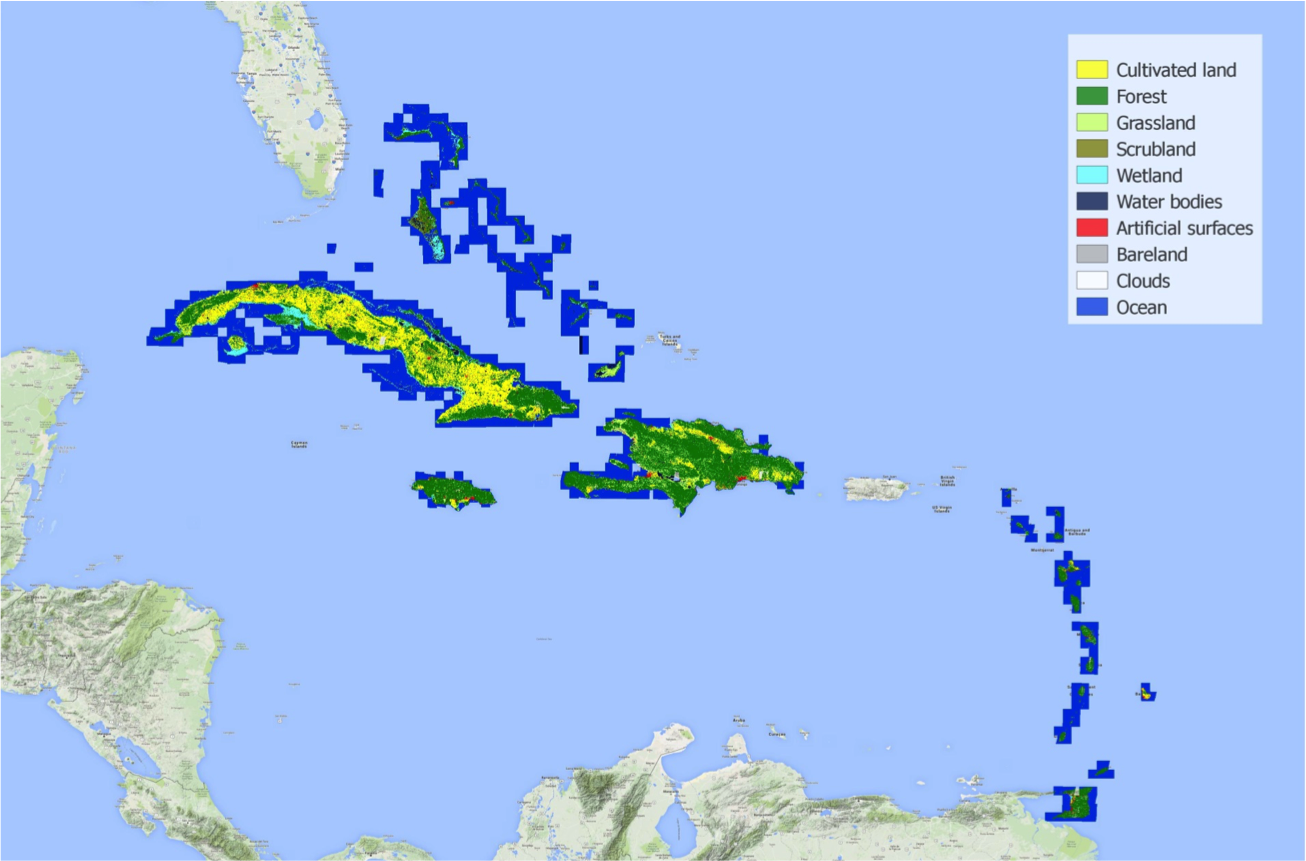

Caribe (MAD-Mex en la nube)

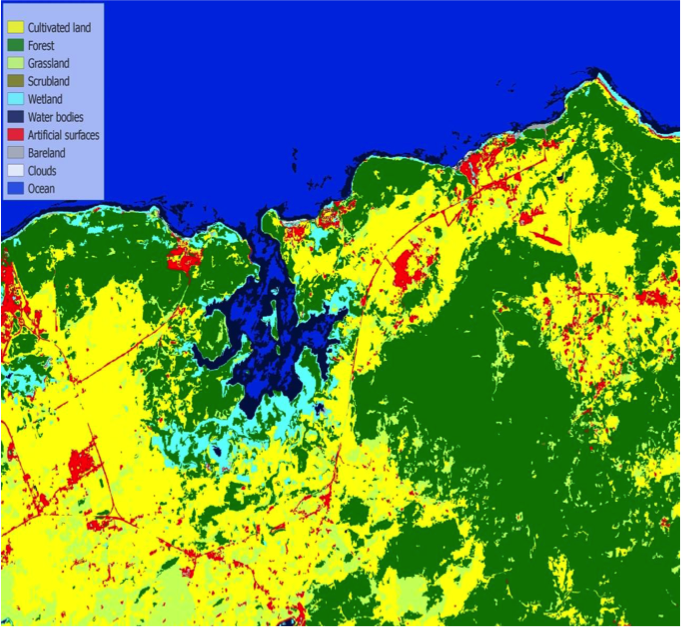

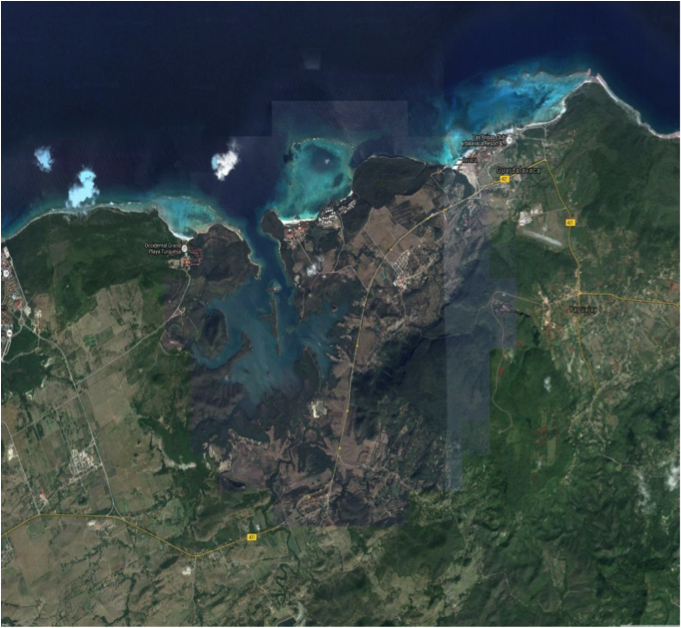

Bahía de Naranjo, Cuba

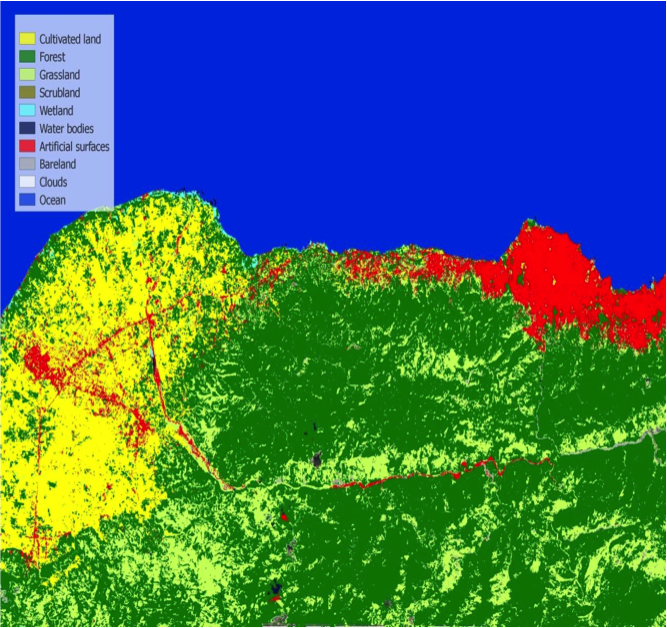

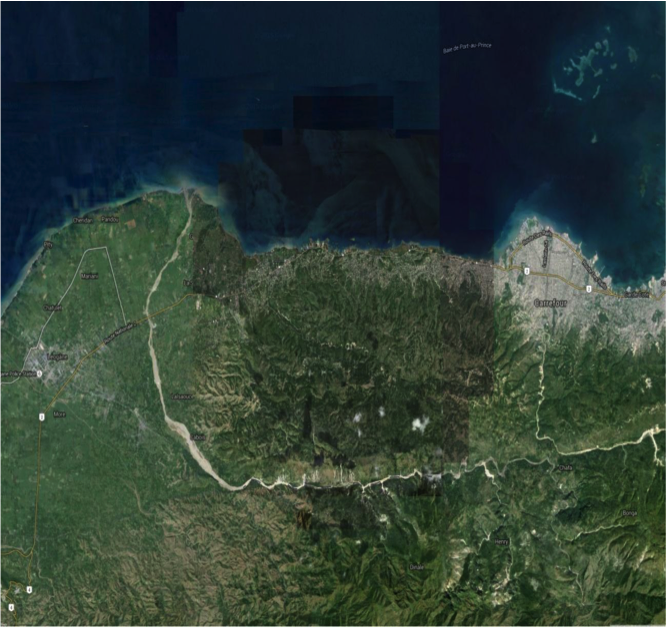

Carrefour, Haití
Nassau, Bahamas
Gracias
