Konštrukcia zbrane YUGO sks 59-66A1

Téma č. 14: CAD systémy v praxi

Rastislav Korenko       IV.A

    SPŠE Hálova 16, Bratislava

Obsah

• Prebíjací mechanizmus
• Spúšťový mechanizmus
• Zásobník
• Hlaveň
• Činnosť a konštrukcia spúšte
• Funkcia zásobníku a prebíjacieho mechanizmus
• SKS YUGO 59 - 66A1
• Autodesk Inventor

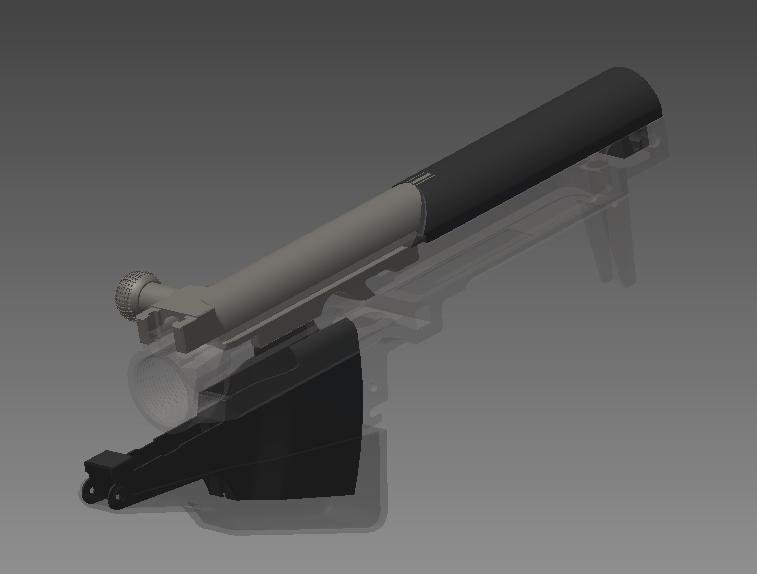

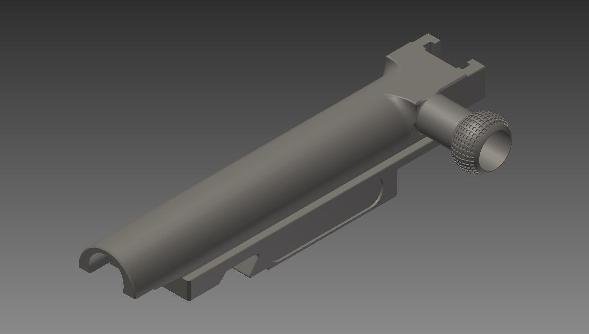

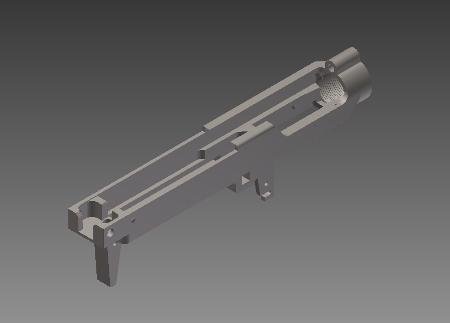

púzdro záveru

Záver

Prebíjací mechanizmus

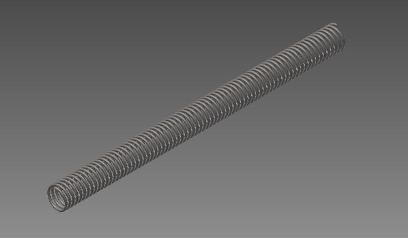

pružina spätného rázu

držadlo úderníka

Prebíjací mechanizmus

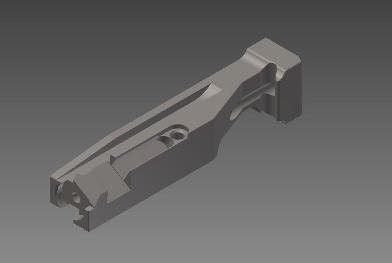

úderník

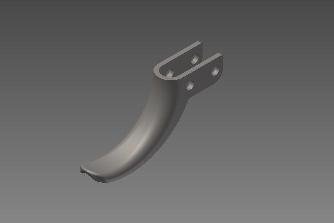

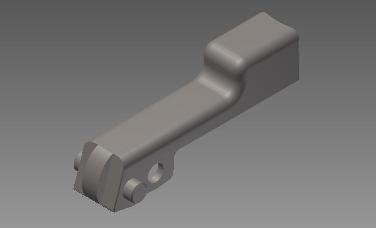

kladívko

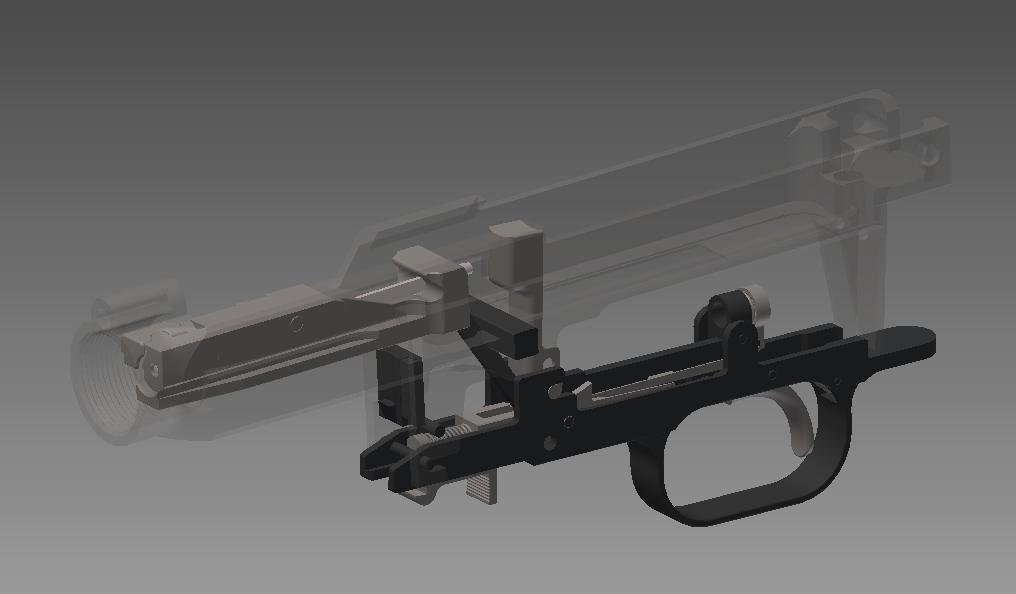

Spúštový mechanizmus

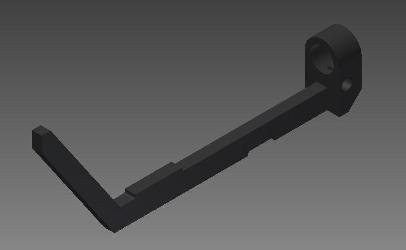

spúšť

prerušovač

Spúštový mechanizmus

závora krytu zásobníka

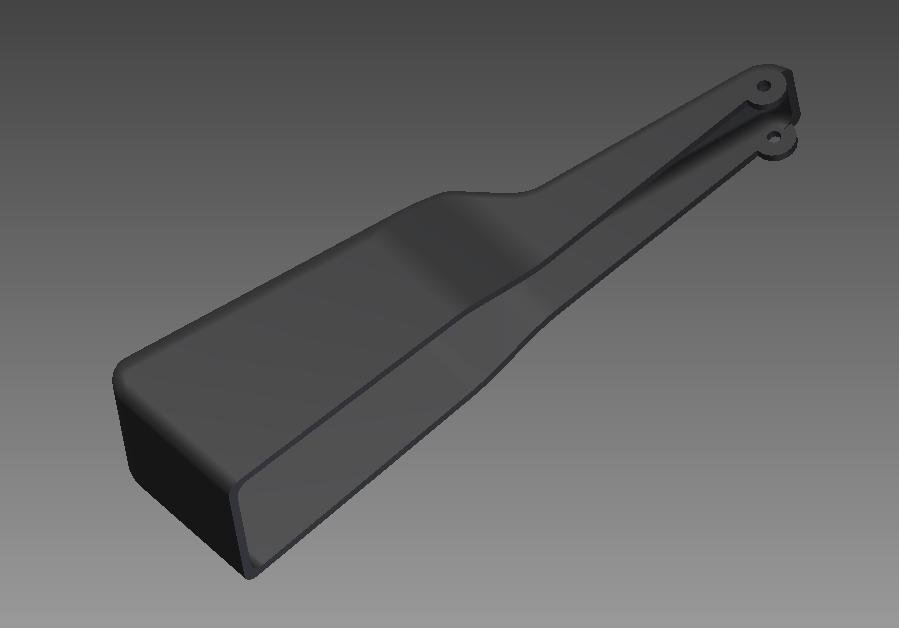

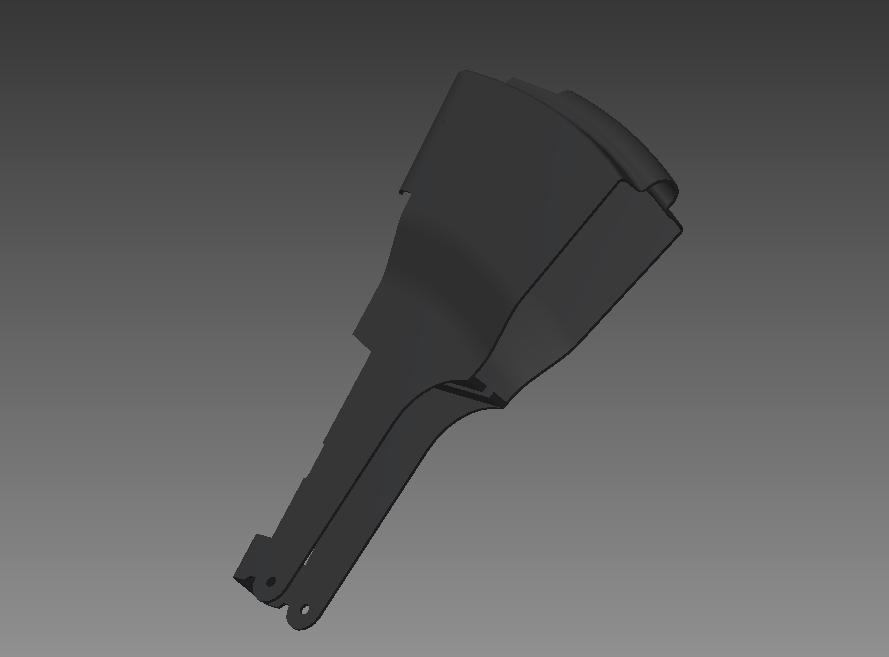

Kryt zásobníka

Zásobník

zásobník

Zásobník

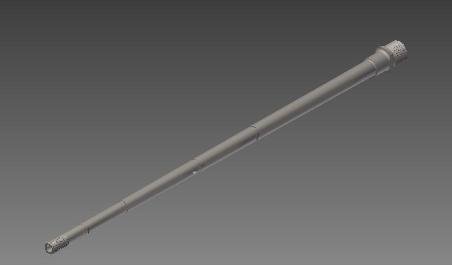

hlaveň

Hlaveň

Činnosť a konštrukcia spúšte

Konštrukcia spúšte

• Spúšť
• Kohútik
• Lúčik
• Poistka

Činnosť a konštrukcia spúšte

Druhy spúšte

• Single Action
• Double Action
• Double Action Only
• Single Action/ Double Action

Funkcia zásobníku a prebíjacieho mechanizmu

Prebíjacie mechanizmy

• Zbrane jednoranové
• Opakovacie zbrane
• Samo - nabíjacie zbrane
• Automatické zbrane

Funkcia zásobníku a prebíjacieho mechanizmu

Zásobník

• Trubicový
• Schránkové
• Revolverové
• Bubnové
• Diskový

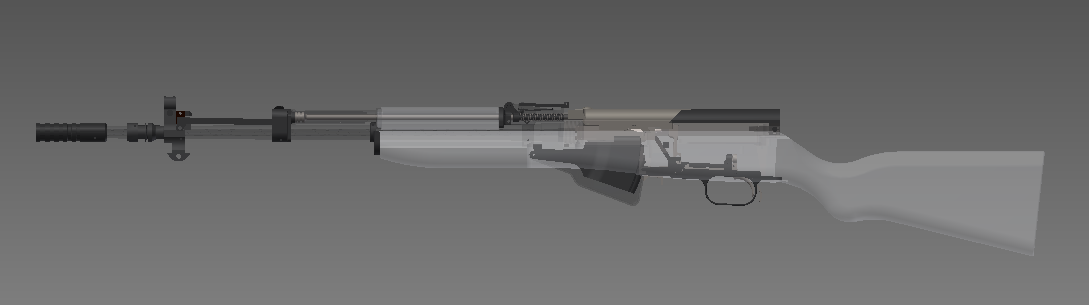

         SKS YUGO 59 - 66A1

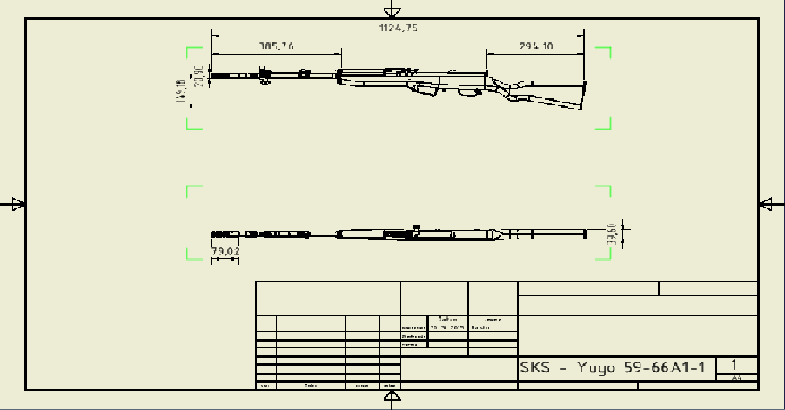

       Nákresy

• Jednoduchá práca

• Dobrá výuková pomôcka

• veľa možností

Autodesk Inventor
