SOAP

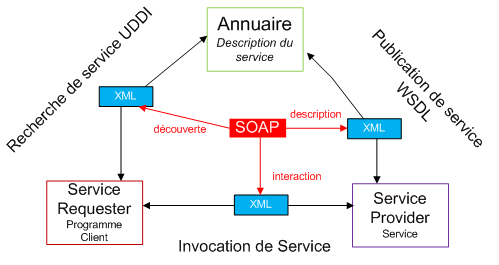

A l'origine

SOAP

Simple Object Access Protocol

Qu'est-ce ?

Protocole d’échange de messages (client / serveur)

Permet des appels RPC (Remote Procedure Call)

XML + HTTP = SOAP

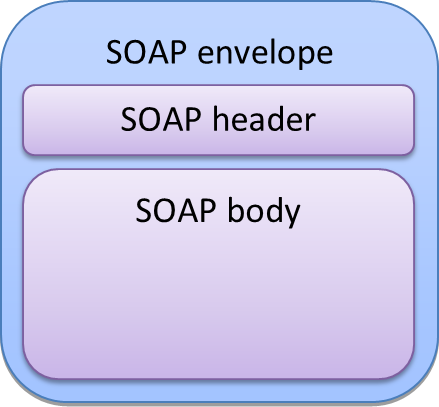

Message = enveloppe (Header + Body)

Historique

SOAP 0.9 (septembre 1999)
- Editeur (Microsoft, DeveloppMentor, UserLand)
SOAP 1.1 (Avril 2000)
- IBM & Soumission W3C
W3C SOAP 1.2 (Sept 2000 à Mai 2002)
- Refonte SOAP 1.1
- Groupe de travail : 40 entreprises (IBM, Microsoft, Sun, Intel, Xerox, Canon ...)

Philosophie SOAP

Codification simple

Protocole minimaliste

Construit pour être porté sur toutes plates-formes et technologies

Pourquoi utiliser XML ?

Utilise du texte

Construire correctement du texte XML est simple

XML est adopté par tous les acteurs de l’Internet

XML permet d’ajouter du typage et de la structure à des informations

Mise en oeuvre

Contract First

Descriptions des échanges XML
Création du contrat: XML, XSL, …
Génération des classes en fonction du WSDL
Création du service

Contract Last

Description des interfaces
Implémentation du service
Construction du WSDL à partir du code Java

Structure des messages

Entête

Contient des entrées non applicatives
- Transactions, sessions, ...

L’attribut mustUnderstand
- soap:mustUnderstand="0|1"

Entête

<SOAP-ENV:Header>
    <t:Transaction xmlns:t="some-URI" SOAP-ENV:mustUnderstand="1">
        5
    </t:Transaction>
</SOAP-ENV:Header>

Corps

Contient des entrées applicatives

Encodage des entrées

Namespace pour l’encodage

Corps : Encodage

Types primitifs

<element name="price" type="float"/>

<element name="greeting" type="xsd:string"/>

<price>15.57</price>

<greeting id="id1">Hello</greeting>

<element name="Book">
    <complexType>
        <element name="author" type="xsd:string"/>
        <element name="title" type="xsd:string"/>
    </complexType>
</element>

<e:Book>
    <author>J.R.R Tolkien</author>
    <title>A hobbit story</title>
</e:Book>

Structures

Corps : Encodage

Enumérations

<element name="color">
    <simpleType base="xsd:string">
        <enumeration value="Green"/>
        <enumeration value="Blue"/>
    </simpleType>
</element>

<color>Blue</color>

<e:Book id="id1">
    <title>My Life and Work</title>
    <firstauthor href="#Person-1"/>
</e:Book>

<e:Person id="Person-1">
    <name>Henry Ford</name>
    <address xsi:type="m:Electronic-address">
</e:Person>

Référence

Exemple d'encodage

<element name="Person" base="tns:Person"/>

<complexType name="Person">
    <sequence minOccurs="0" maxOccurs="1">
        <element name="name" type="xsd:string"/>
        <element name="address" type="tns:Address"/>
    </sequence>
    <attribute name="href" type="uriReference"/>
    <attribute name="id" type="ID"/>
    <anyAttribute namespace="##other"/>
</complexType>

Exemple de Body

<soap:Envelope xmlns:soap='uri for soap'>
    <soap:Body>
        <calculateArea xmlns='interfaceURI'>
            <origin><x>23</x><y>34</y></origin>
            <corner><x>23</x><y>34</y></corner>
        </calculateArea>
    </soap:Body>
</soap:Envelope>

Retour d'erreurs (fault)

4 éléments
- Faultcode (obligatoire)
  - Code d’erreur utilisé par le logiciel
- Faultstring (obligatoire)
  - Explication lisible d’un humain
- Faultactor (optionel)
  - Erreur en cours de cheminement du message (firewall, proxy, MOM)

Retour d'erreurs (fault)

4 éléments
- Detail
  - Détail de l’erreur non lié au Body du message
- Autres
  - D’autres éléments qualifiés par un namespace peuvent être ajoutés

Exemple de Fault

MustUnderstand

HTTP/1.1 500 Internal Server Error
Content-Type: text/xml; charset="utf-8"
Content-Length: nnnn

<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/">
    <SOAP-ENV:Body>
        <SOAP-ENV:Fault>
            <faultcode>SOAP-ENV:MustUnderstand</faultcode>
            <faultstring>SOAP Must Understand Error</faultstring>
        </SOAP-ENV:Fault>
    </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

Exemple de Fault

Erreur sur le corps

HTTP/1.1 500 Internal Server Error
Content-Type: text/xml; charset="utf-8"
Content-Length: nnnn

<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/">
    <SOAP-ENV:Body>
        <SOAP-ENV:Fault>
            <faultcode>SOAP-ENV:Server</faultcode>
            <faultstring>Server Error</faultstring>
            <detail>
                <e:myfaultdetails xmlns:e="Some-URI">
                    <message> My application didn't work </message>
                    <errorcode>1001</errorcode>
                </e:myfaultdetails>
            </detail>
        </SOAP-ENV:Fault>
    </SOAP-ENV:Body>
</SOAP-ENV:Envelope>

Exemple SOAP

<soap:Envelope xmlns:soap=‘uri for soap’>
    <soap:Body>
        <Add xmlns=‘interfaceURI’>
            <arg1>24</arg1>
            <arg2>53.2</arg2>
        </Add>
    </soap:Body>
</soap:Envelope>

<soap:Envelope xmlns:soap=‘uri for soap’>
    <soap:Body>
        <AddResponse xmlns=‘interfaceURI’>
            <sum>77.2</sum>
        </AddResponse>
    </soap:Body>
</soap:Envelope>

Requête

Réponse

WSDL

Web Service Description Language

Qu'est-ce ?

Langage de définition de Web Services

Basé entièrement sur XML

Standard W3C (Initiative IBM et Microsoft)

Définition de l’interface, de l’URL et du port du Web Service.

Utilise le système de typage de XML Schéma

Structure du WSDL

<types>
- Contient les définitions de types utilisant un système de typage (comme XSD).
<message>
- Décrit les noms et types d’un ensemble de champs à transmettre
- Paramètres d’une invocation, valeur du retour, ...
<porttype>
- Décrit un ensemble d’opérations. Chaque opération a zéro ou un message en entrée, zéro ou plusieurs message de sortie ou de fautes

Structure du WSDL

<binding>
- Spécifie une liaison d’un <porttype> à un protocole concret (SOAP1.1, HTTP1.1, MIME, ...). Un <porttype> peut avoir plusieurs liaisons !
<port>
- Spécifie un point d’entrée (endpoint) comme la combinaison d’un <binding> et d’une adresse réseau.
<service>
- Une collection de points d’entrée (endpoint) relatifs.

Eléments <types>

Contient les définition de types utilisant un système de typage

<types>
    <xsd:schema targetNamespace="urn:xml-soap-address-demo"
       xmlns:xsd="http://www.w3.org/1999/XMLSchema">
        <xsd:complexType name="phone">
            <xsd:element name="areaCode" type="xsd:int"/>
            <xsd:element name="exchange" type="xsd:string"/>
            <xsd:element name="number" type="xsd:string"/>
        </xsd:complexType>
        <xsd:complexType name="address">
            <xsd:element name="streetNum" type="xsd:int"/>
            <xsd:element name="streetName" type="xsd:string"/>
            <xsd:element name="city" type="xsd:string"/>
            <xsd:element name="state" type="xsd:string"/>
            <xsd:element name="zip" type="xsd:int"/>
            <xsd:element name="phoneNumber" type="typens:phone"/>
        </xsd:complexType>
    </xsd:schema>
</types>

Eléments <message>

Décrit les noms et types d’un ensemble de champs à transmettre

<message name="AddEntryRequest">
    <part name="name" type="xsd:string"/>
    <part name="address" type="typens:address"/>
</message>

<message name="GetAddressFromNameRequest">
    <part name="name" type="xsd:string"/>
</message>

<message name="GetAddressFromNameResponse">
    <part name="address" type="typens:address"/>
</message>

Eléments <porttype>

Plusieurs types d’opérations

One-way
- Le point d’entrée reçoit un message (<input>).
Request-response
- Le point d’entrée reçoit un message (<input>) et retourne un message corrélé (<output>) ou un ou plusieurs messages de faute (<fault>).

Eléments <porttype>

Plusieurs types d’opérations

Solicit-response
- Le point d’entrée envoie un message (<output>) et recoit un message corrélé (<input>) ou un ou plusieurs messages de faute (<fault>).
Notification
- Le point d’entrée envoie un message de notification (<output>)

Eléments <porttype>

<portType name="AddressBook">
    <!– One way operation -->
    <operation name="addEntry">
        <input message="AddEntryRequest"/>
    </operation>
    <!– Request-Response operation -->
    <operation name="getAddressFromName">
        <input message="GetAddressFromNameRequest"/>
        <output message="GetAddressFromNameResponse"/>
    </operation>
</portType>

Eléments <binding>

<binding name="AddressBookSOAPBinding" type="AddressBook">
    <soap:binding style="rpc" transport="http://schemas.xmlsoap.org/soap/http"/>
    <operation name="addEntry">
        <soap:operation soapAction=""/>
        <input>
            <soap:body use="encoded" namespace="urn:AddressFetcher2"
               encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"/>
        </input>
        <output>
            <soap:body use="encoded" namespace="urn:AddressFetcher2"
               encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"/>
        </output>
    </operation>
    <operation name="getAddressFromName">
        <soap:operation soapAction=""/>
        <input>
            <soap:body use="encoded" namespace="urn:AddressFetcher2"
               encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"/>
        </input>
        <output>
            <soap:body use="encoded" namespace="urn:AddressFetcher2"
               encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"/>
        </output>
    </operation>
</binding>

Spécifie une liaison d’un <porttype> à un protocole concret

Eléments <service>

<?xml version="1.0" ?>
<definitions name="urn:AddressFetcher"
    targetNamespace="urn:AddressFetcher2"
    xmlns:typens="urn:xml-soap-address-demo"
    xmlns:xsd="http://www.w3.org/1999/XMLSchema"
    xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/"
    xmlns="http://schemas.xmlsoap.org/wsdl/">
    ...
    <!-- service decln -->
    <service name="AddressBookService">
        <port name="AddressBook" binding="AddressBookSOAPBinding">
            <soap:address location="http://www.mycomp.com/soap/servlet/rpcrouter"/>
        </port>
    </service>
</definitions>

Une collection de points d’entrée (endpoint) relatifs

UDDI

Universal Description, Discovery and Integration

Qu'est-ce ?

Sert à décrire une manière standard de publier et d'interroger les services web proposés par un réseau

Objectif

Permettre de localiser sur le réseau le service Web recherché

Les pages blanches comprennent la liste des entreprises ainsi que des informations associées à ces dernières
Les pages jaunes recensent les services Web de chacune des entreprises
Les pages vertes fournissent des informations techniques précises sur les services fournis

Pourquoi ce n'est (presque) plus utilisé

Essayer de solutionner un problème qui n’existait pas

Trop complexe
