Revue de projet - Projet Althaïs

Damien Meyer - Vincent Pageaud - Julien David

Présentation du projet

  • Le CETU Althaïs
  • Le besoin
  • L'objectif
  • Conclusion

Le CETU Althaïs

Centre d'Expertise et de Transfert de l'Université Althaïs Technologies

Le système d'Althaïs à ce jour !

Liaison USB 2.0 High-Speed

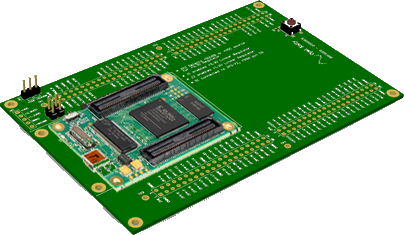

OpalKelly + FPGA

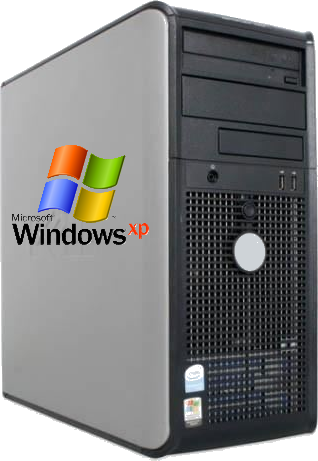

Machine (Windows) + IHM

Capteur Ultrason

Le besoin

Un système pratique !

Le système proposé par Althaïs

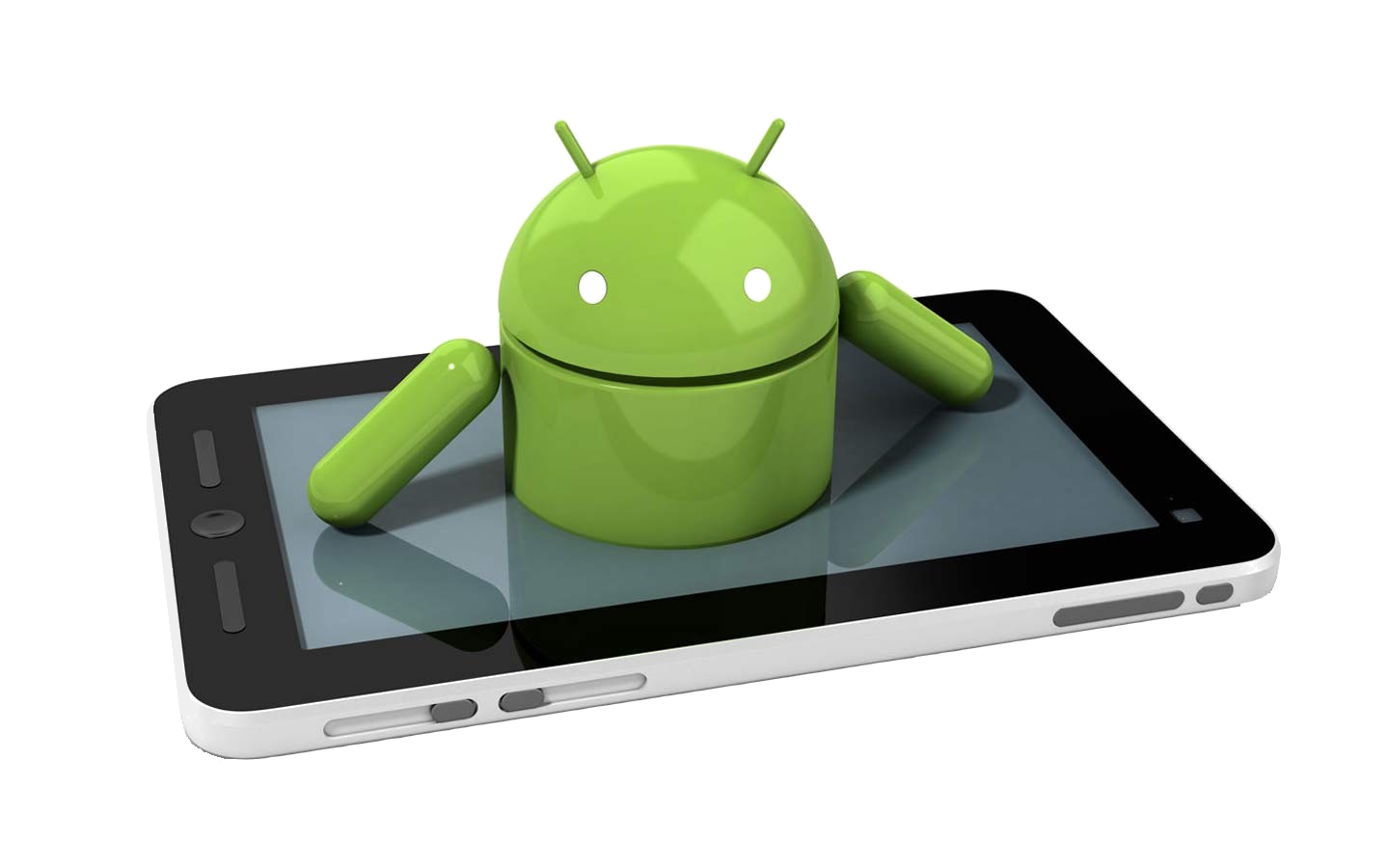

Tablette/Smartphone Android

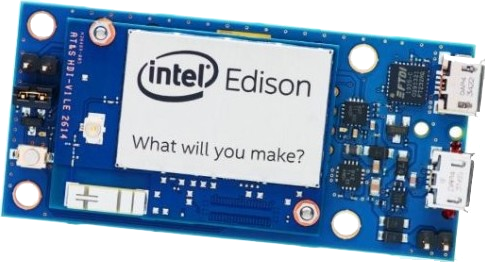

Intel Edison (Système Embarqué)

Liaison Wi-Fi

OpalKelly + FPGA

Liaision USB 2.0 High-Speed

Capteur Ultrason

L'objectif du projet

Problématique

  • Suppression de la liaison USB ( OpalKelly - IHM)
  • Fonctionnement de la DLL OpalKelly sur la Intel Edison
  • Transmission des informations par Wi-Fi
  • Vitesse de transfert & traitement des données
  • Nombre d'IPS à afficher sur l'application Android
  • Protocole de transmission (UDP/TCP)
  • Protocole d'échange des données (Intel Edison - Android)
  • Sécurité de la liaison (Intel Edison - Android)

Diagrammes

UML SysML

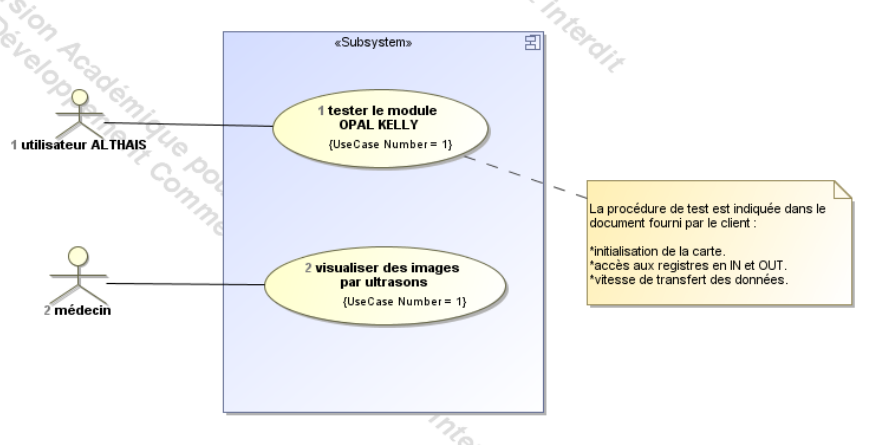

Diagramme Cas d'utilisation

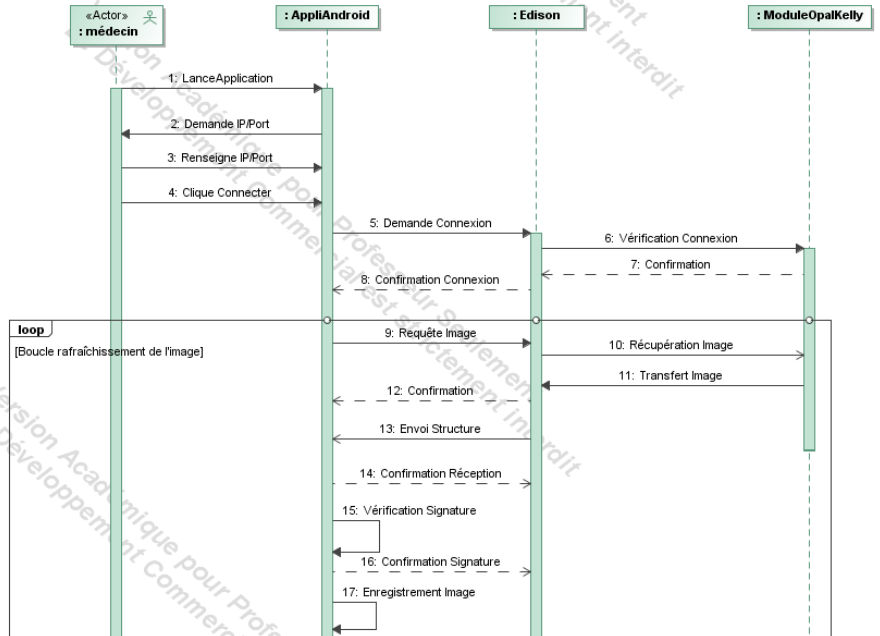

Diagramme Séquence Nominal (1/2)

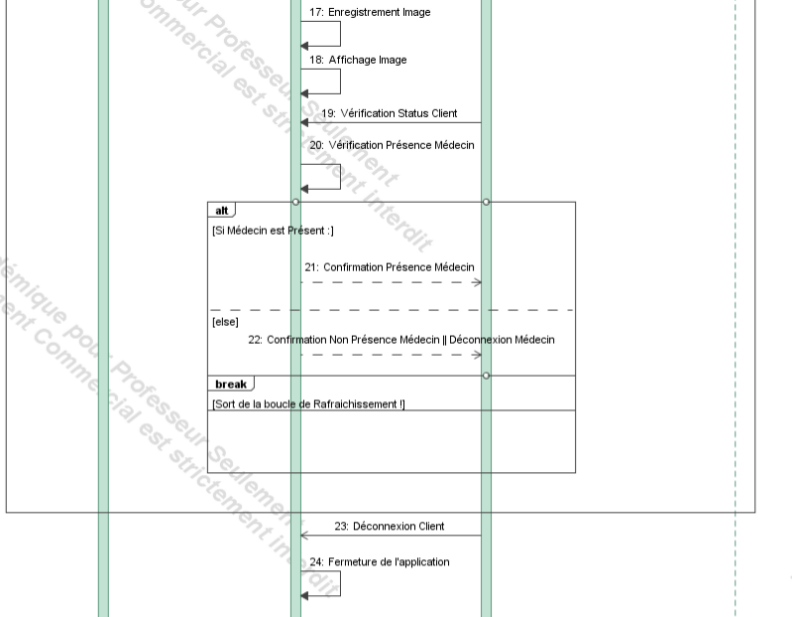

Diagramme Séquence Nominal (2/2)

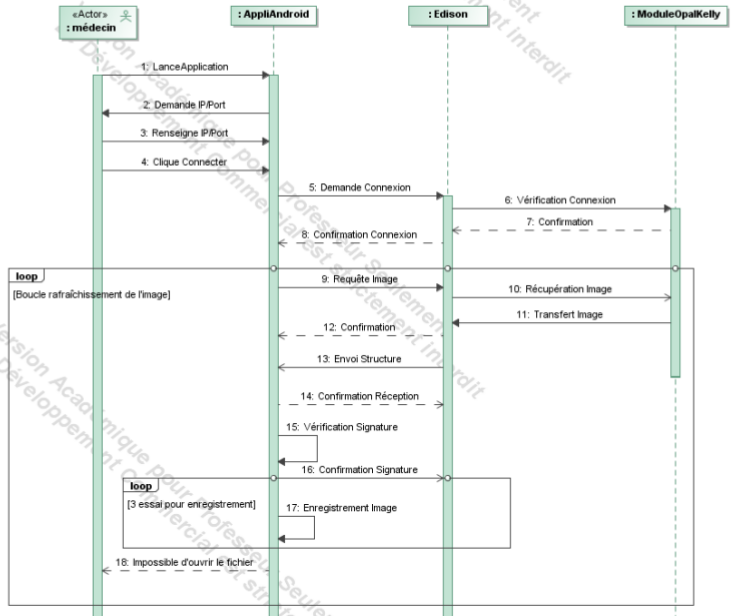

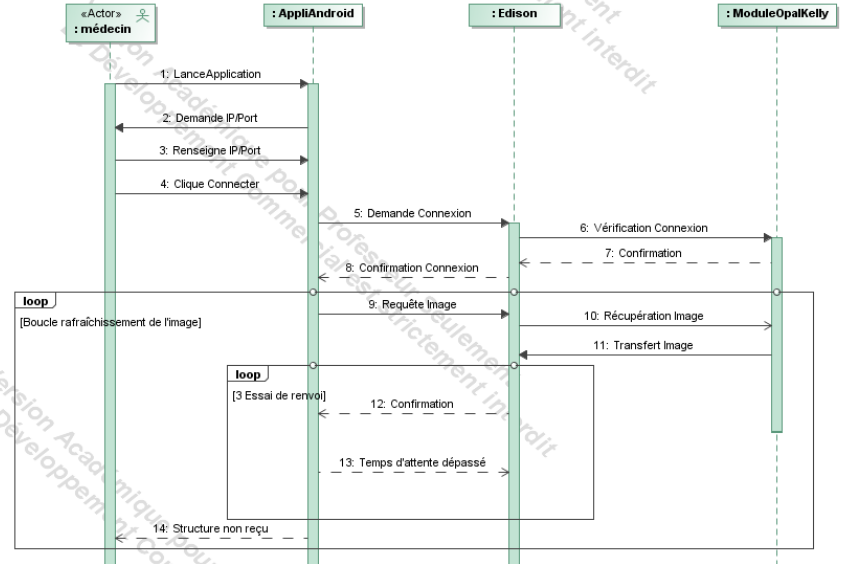

Diagrammes de Séquence (Erreurs)

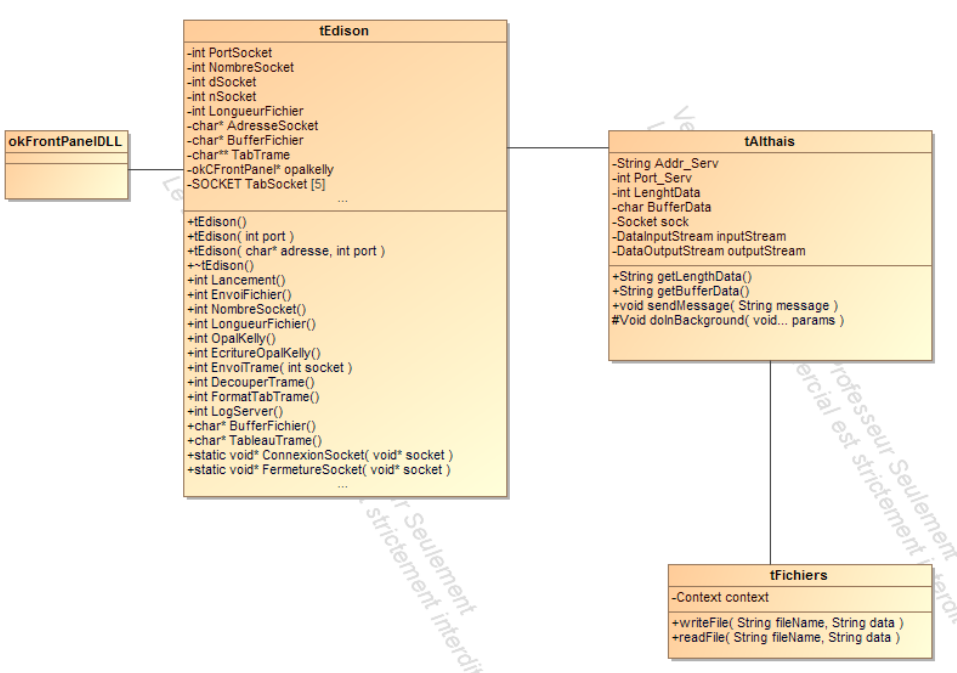

Diagramme de classe

Conclusion

  • Apprentissage de l'utilisation de l'OpalKelly (DLL)
  • Apprentissage de l'utilisation de l'Intel Edison (OS)
  • Développement d'un programme pilotant l'OpalKelly depuis l'Intel Edison (Récupération Image)
  • Mise en place d'un "Hotspot" Wi-Fi depuis l'Intel Edison

En ce qui concerne ma partie...
