Salvador - Ba

GDG SSA Tech Tour Uneb 2017

 Internet das Coisas com NodeMCU

Quem somos?

var learning = {
name: 'Danielle Teixeira',
contact: 'dannyserena@gmail.com',
skills: 'Engenheira da Computação,
         Esp. Desenvolvimento Mobile,
         Esp. Banco de Dados,
         Mestranda em Engenharia Sistema
         e Produtos',
talk: 'Google Cloud Platform'
};

Internet das Coisas

O que é IoT?

A Internet das Coisas faz com que objetos que utilizamos diariamente possam ser conectados a internet.

Vamos contextualizar ...

Das coisas! Que coisas? Todas as coisas! Como assim? Isso mesmo, todo dispositivo que podemos inserir nesse contexto

E porquê internet das coisas?

As tecnologias mais profundas são aquelas que desaparecem. Tecem-se no tecido da vida cotidiana até que eles são indistinguíveis a partir dele.

- Mark Weisers – “The Computer for the Twenty-First Century”

 Computação ubíqua: computação presente e disfarçada no meio.

Como surgiu a IoT?

• Não era possível criar protótipos de forma simples
• Criar software embarcado exigia muito conhecimento
• Era tudo muito caro $$$$

De volta ao passado..

• Virou zona, conecta "Deus e o mundo", por isso as coisas

No presente..

sensores para medição e leitura

• Virou zona, conecta "Deus e o mundo", por isso as coisas

No Futuro...

Hardware...

• Placas de prototipagem de baixo custo.
• Maior poder computacional com gasto de bateria baixo
• Padrões de rede sem fio.
• Microcontroladores

Como conectar as coisas?

Software

• Novas linguagens de programação mais amigáveis e poderosas.
• Ferramentas que integram serviços remotos e locais com facilidade.
• Ambientes de desenvolvimento livres

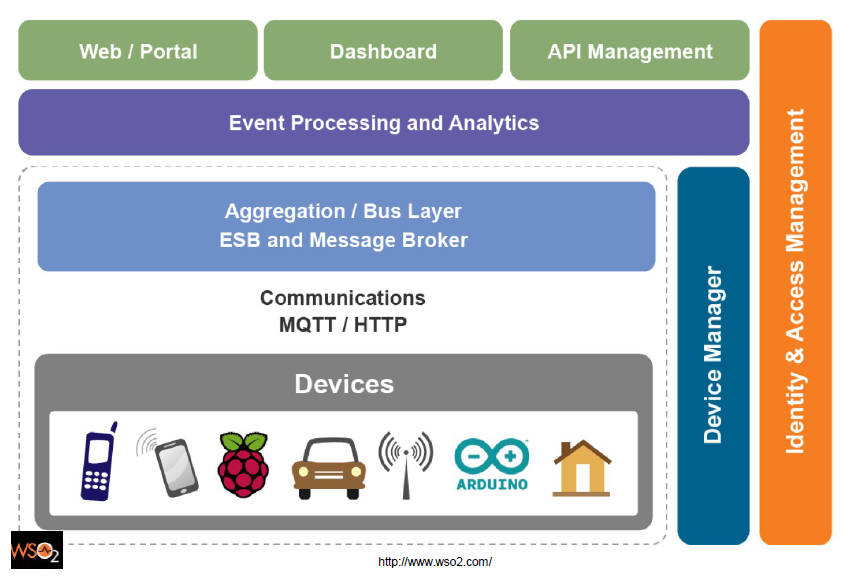

Arquitetura

Tecnologias

nodemcu

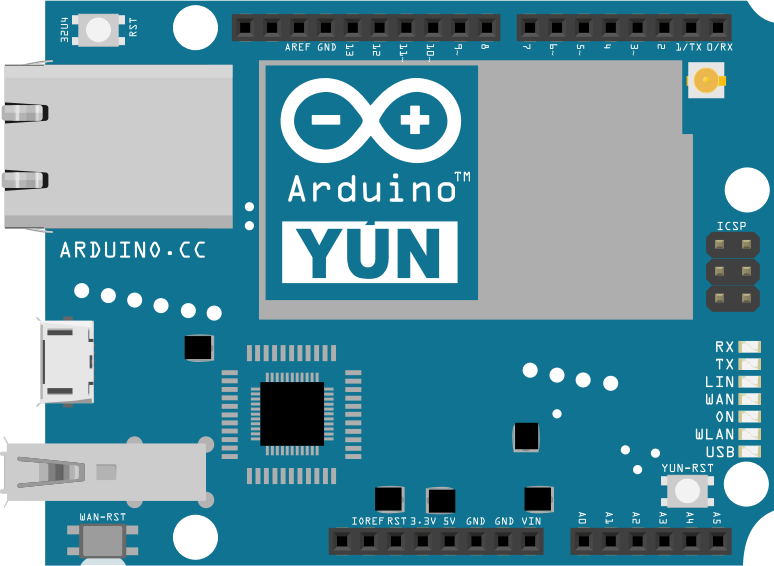

Arduino Yun

Muito utilizado entre movimento maker

• Cristal 16MHz
• Linux + ATmega32u4
• WiFi + USB + Ethernet
• Bibliotecas
• 7 pinos  saída PWM
• 12 entrada analogica

Raspberry Pi

Aumentando o nível.

• Barato
• Fácil de usar
• Cheio de complementos
• Já é um computador de verdade rodando um OS de verdade (Linux, RISC OS)

• A 1.2GHz 64-bit quad-core

• ARM Cortex-A53 CPU

• Integrated 802.11n wireless LAN and Bluetooth 4.1

Esp 8266 - NodeMcu

• Módulo Wi-FI desenvolvido por Expressif
• Conectores GPIO, barramentos I2C, SPI, UART, entrada ADC, saída PWM e sensor interno de temperatura;

Transformação de dados

Transformar dados obtidos de sensores  ou interação com o usuário e transformá-los em informação.

Sensor de movimento

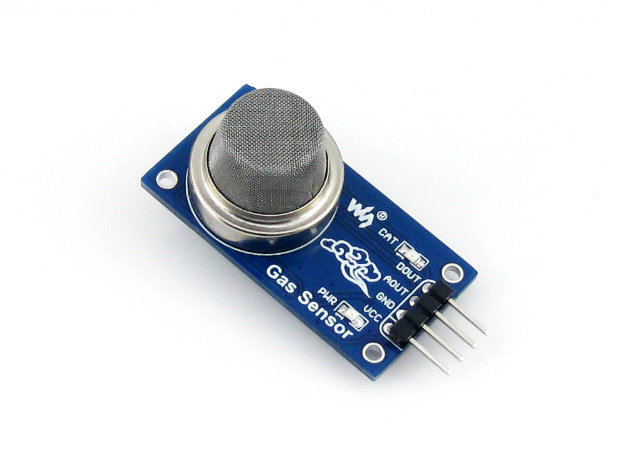

Detector de Gás

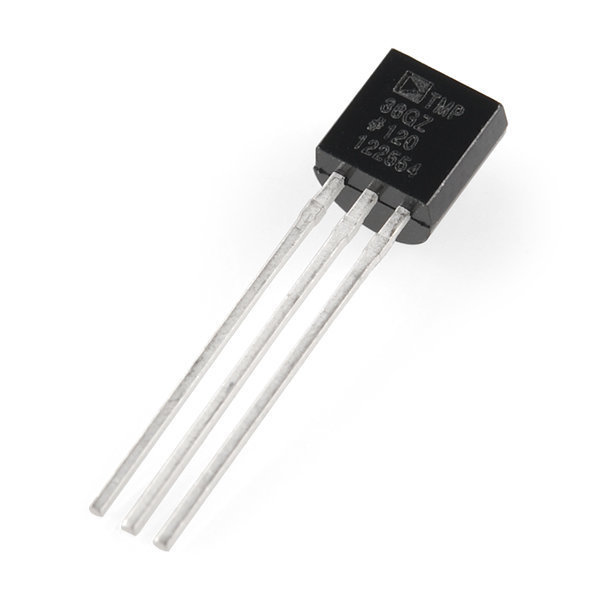

Sensor de temperatura

Padrões de Comunicação

Mqtt

Http

Coap

Udp

xmpp

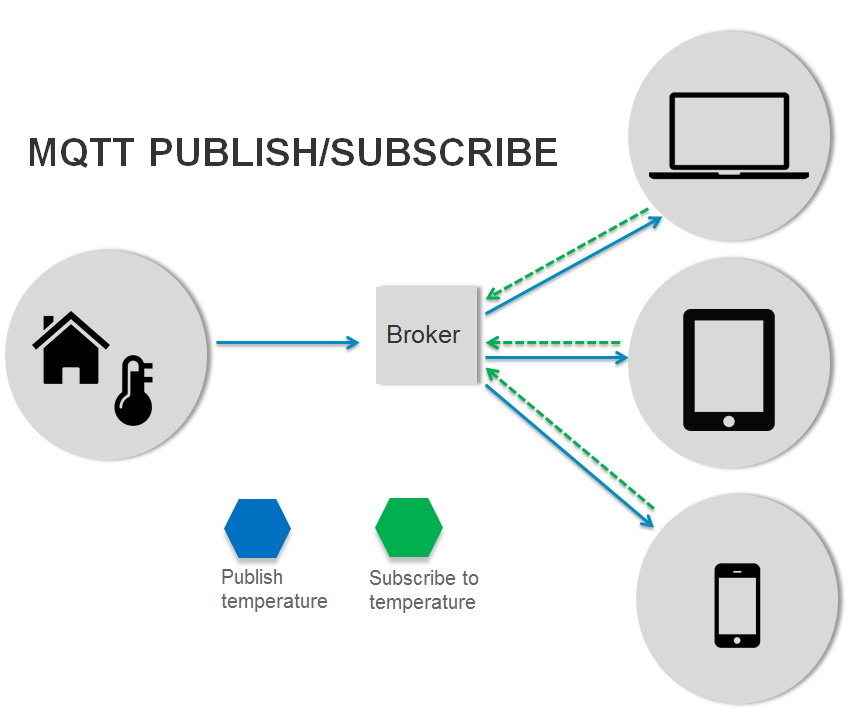

Padrões de Comunicação - MQTT

• Protocolo usado para  comunicação machine-to-machine(M2M).
•   focada na coleta de dados.

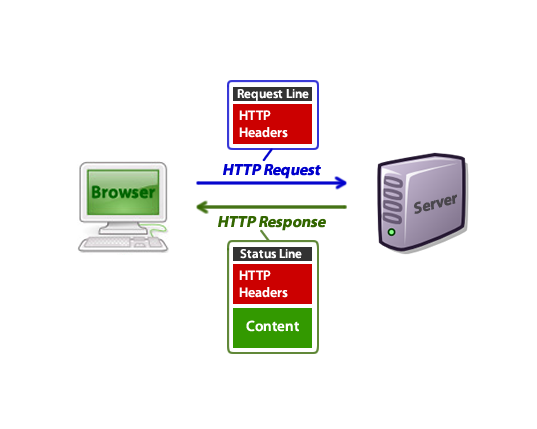

Padrões de Comunicação - HTTP

• Utiliza métodos GET e POST;
• Requisições feitas via URL

Aplicações de IOT

Quais as possibilidades  IoT?

Escolha um problema comum, crie uma solução pensando em como um dispositivo inteligente poderia ser a resposta.”

'Depois combine alguns conceitos + criatividade sem limites e comece a criar'. - Grifo Meu

Aplicações

Outro exemplo bastante difundido é o da Philips. A companhia possui uma divisão que desenvolve lâmpadas LED inteligentes. Chamadas de Hue, essas lâmpadas podem ser configuradas pelo smartphone para mudar a intensidade e as cores da iluminação para deixar o ambiente mais confortável para cada situação.

Philips Lighting

Cidades Inteligentes

• Monitoramento de vagas de estacionamento
• Monitoramento de trânsito e estradas
• Ajuste da iluminação da cidade (tempo/horário)
• Detecção do nível de lixo para otimizar a coleta

Automação Residencial

• Monitoramento de consumo de água/energia
• Monitoramento remoto de câmeras de segurança
• Automatização de tarefas corriqueiras
• Controle automático de temperatura

Saúde

• Detecção de quedas
• Monitoramento de sinais vitais
• Controle de remédios

O que vamos fazer?

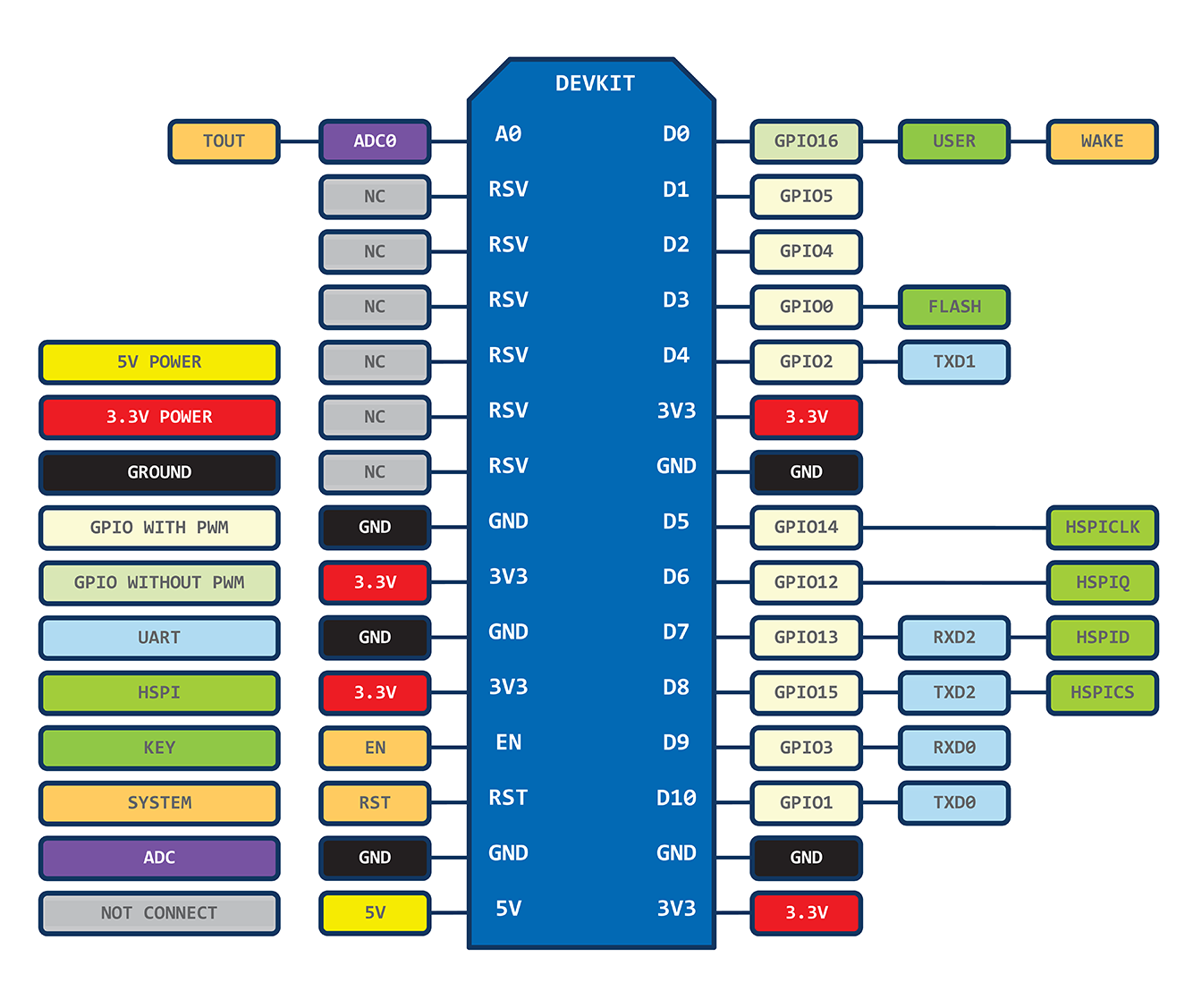

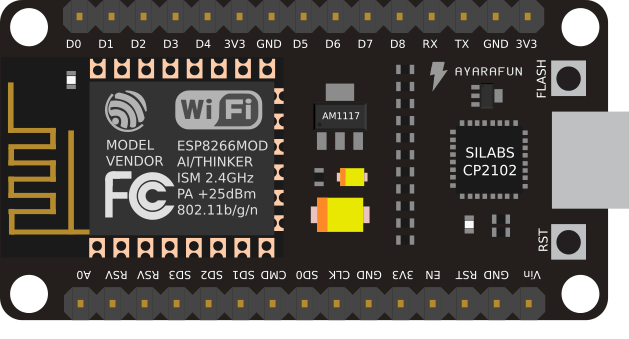

NodeMCU ESP 8266

• Módulo Wi-FI desenvolvido por Expressif
• Conectores GPIO, barramentos I2C, SPI, UART, entrada ADC, saída PWM e sensor interno de temperatura;

ESP 8266

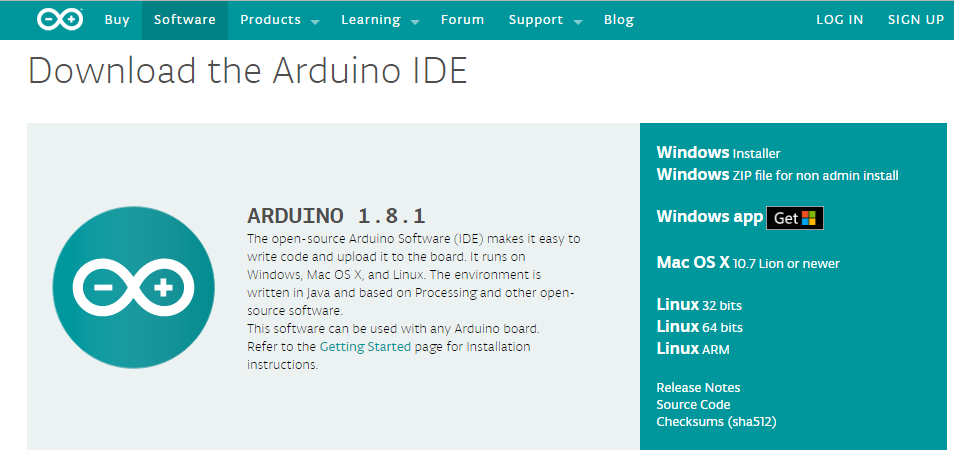

Instalar a IDE Arduino

Link da IDE Arduino

Prepare a IDE para NodeMCU

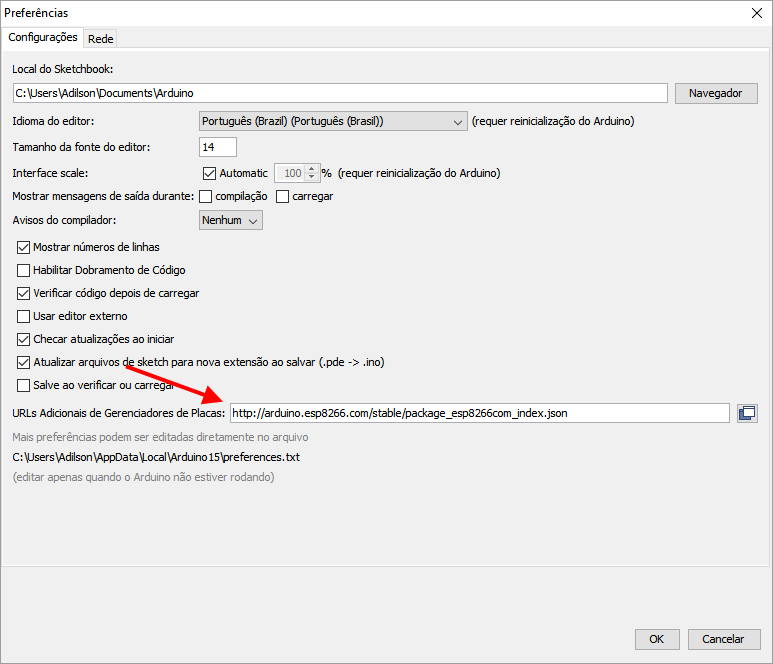

• Entre na IDE do Arduino e clicar em Arquivo -> Preferências:

• Digite o link no campo URLs adicionais de Gerenciadores de Placas:

  http://arduino.esp8266.com/stable/package_esp8266com_index.json

Prepare a IDE para NodeMCU

• http://arduino.esp8266.com/stable/package_esp8266com_index.json

Prepare a IDE para NodeMCU

• Acesse na IDE Ferramentas -> Placa -> Gerenciador de Placas:

Prepare a IDE para NodeMCU

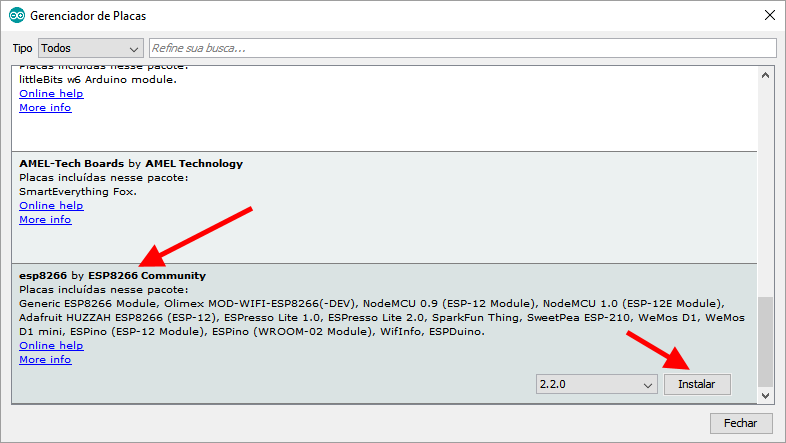

• Utilize a barra de rolagem para encontrar o esp8266 by ESP8266 Community e clique em INSTALAR:

Let's go the code

#include <ESP8266WiFi.h>

const char* ssid = "Danielle";
const char* password = "12345678";

WiFiServer server(80);

void setup() {
  Serial.begin(115200);
  delay(10);

  // preparando a porta GPIO2
  pinMode(4, OUTPUT);
  digitalWrite(4, 0);

  pinMode(5, OUTPUT);
  digitalWrite(5, 0);

  // Connectando no WiFi
  Serial.println();
  Serial.println();
  Serial.print("Conectado no WIFI !!! ");
  Serial.println(ssid);

  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi conectado");

  // Startando o servidor
  server.begin();
  Serial.println("Servidor startado");
  Serial.println(WiFi.localIP());
}

void loop() {
  WiFiClient client = server.available();
  if (!client) {
    return;
  }

  Serial.println("cliente identificado");
  while(!client.available()){
    delay(1);
  }

  String req = client.readStringUntil('\r');
  Serial.println(req);
  client.flush();

  String buf = "";

  buf += "HTTP/1.1 200 OK\r\nContent-Type: text/html\r\n\r\n<!DOCTYPE HTML>\r\n";
  buf += "<html lang=\"en\"><head><meta name=\"viewport\" content=\"width=device-width, initial-scale=1, user-scalable=no\"/>\r\n";
  buf += "<title>Codelab Internet das Coisas com Node MCU - WTMSSA 2017</title>";
  buf += "<style>.c{text-align: center;} div,input{padding:5px;font-size:1em;} input{width:80%;} body{text-align: center;font-family:verdana;} button{border:0;border-radius:0.3rem;background-color:#FF1493;color:#fff;line-height:2.4rem;font-size:1.2rem;width:100%;} .q{float: right;width: 64px;text-align: right;}</style>";
  buf += "</head>";
  buf += "<h3>ESP8266 Web Service - </h3>";
  buf += "<p>GPIO4 <a href=\"?function=led4_on\"><button>ON</button></a> <a href=\"?function=led4_off\"><button>OFF</button></a></p>";
  buf += "<p>GPIO5 <a href=\"?function=led5_on\"><button>ON</button></a> <a href=\"?function=led5_off\"><button>OFF</button></a></p>";
  buf += "<h4>WTMSSA 2017 - Codelab Danielle & Tuane </h4>";
  buf += "</html>\n";

  client.print(buf);
  client.flush();

  if (req.indexOf("led5_on") != -1)
    digitalWrite(5, 1);
  else if (req.indexOf("led5_off") != -1)
    digitalWrite(5, 0);
  else if (req.indexOf("led4_on") != -1)
    digitalWrite(4, 1);
  else if (req.indexOf("led4_off") != -1)
    digitalWrite(4, 0);
  else {
    Serial.println("Requisicao Invalida");
    client.stop();
  }
  Serial.println("Cliente Desconectado");
}

Github: https://github.com/dannyserena/codelab-wtm-iot

Referências

• https://analyticsweek.com/content/2016-trends-for-the-internet-of-things-expanding-expedient-analytics-beyond-the-industrial-internet/
• www.arduino.org
• http://ercim-news.ercim.eu/en98/special/internet-of-things-a-challenge-for-software-engineering

Obrigada!

• http://blog.lfdev.tk/
