Proyecto Marina de Valdecañas

Estado del trabajo a 7 de septiembre de 2016

Meteorología

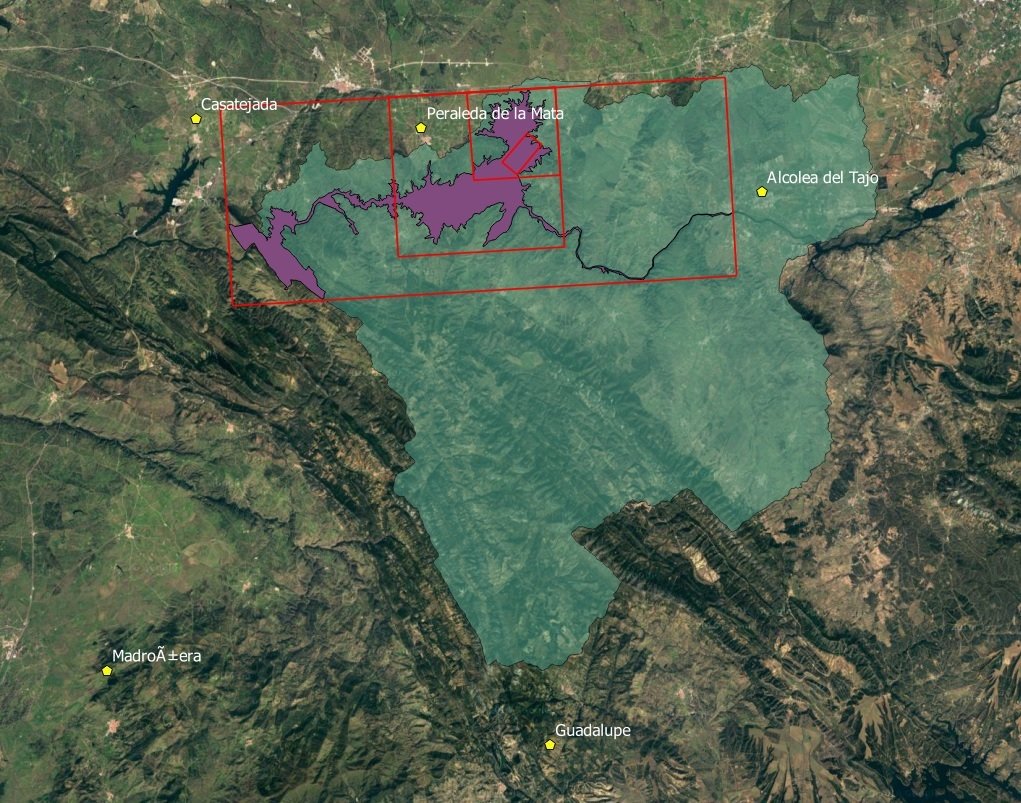

Se han descargado los datos de 5 estaciones de 2 redes de estaciones agroclimáticas: REDAREX (Extremadura) y SIAR (Castilla-La Mancha)

A. Estaciones SIAR (fuente: http://crea.uclm.es/siar/datmeteo/)

Parámetros: {tm: T Media, TMA: Máxima absoluta, tma: Mínima absoluta, Hr: Humedad Relativa, Hrmax: Hmedad relativa máxima, Hrmin: Humedad relativa mínima, RS: Radiación Solar acumulada, Vm: Velocidad media, VMA: racha máxima viento, HS: Horas de sol, P: Precipitación, ETo: Evapotranspiración }

1) Alcolea de Tajo: {fecha inicio: 20/11/2000, fecha fin: activa}


B. Estaciones Redarex (fuente: http://redarexplus.gobex.es/RedarexPlus/index.php?modulo=estaciones&pagina=datos.php&enlace=Estaciones&camino=Datos%20de%20las%20estaciones)

Parámetros: [Temperatura máxima, Temperatura media,	Temperatura mínima,	Hora temperatura máx, Hora temperatura mín,	Humedad relativa máx, Humedad relativa mín,	Humedad relativa media, Hora humedad rel. máx, Hora humedad rel. mín, Radiación solar, Radiación solar neta, Velocidad máx. viento, Velocidad media viento, Hora vel. máx. viento, Dirección viento, Precipitación, Precipitación efectiva (P-M), ET Penman Monteith, ET Radiación, ET Blaney-Criddle, ET Hargreaves]

2) Casatejada: {fecha inicio: 03/09/1999, fecha fin: activa}
3) Peraleda de la Mata: {fecha inicio: 01/09/1999 fecha fin: activa}
4) Madroñera: {fecha inicio: 08/02/2006, fecha fin: activa}
5) Guadalupe: {fecha inicio: 01/03/2007, fecha fin: activa}

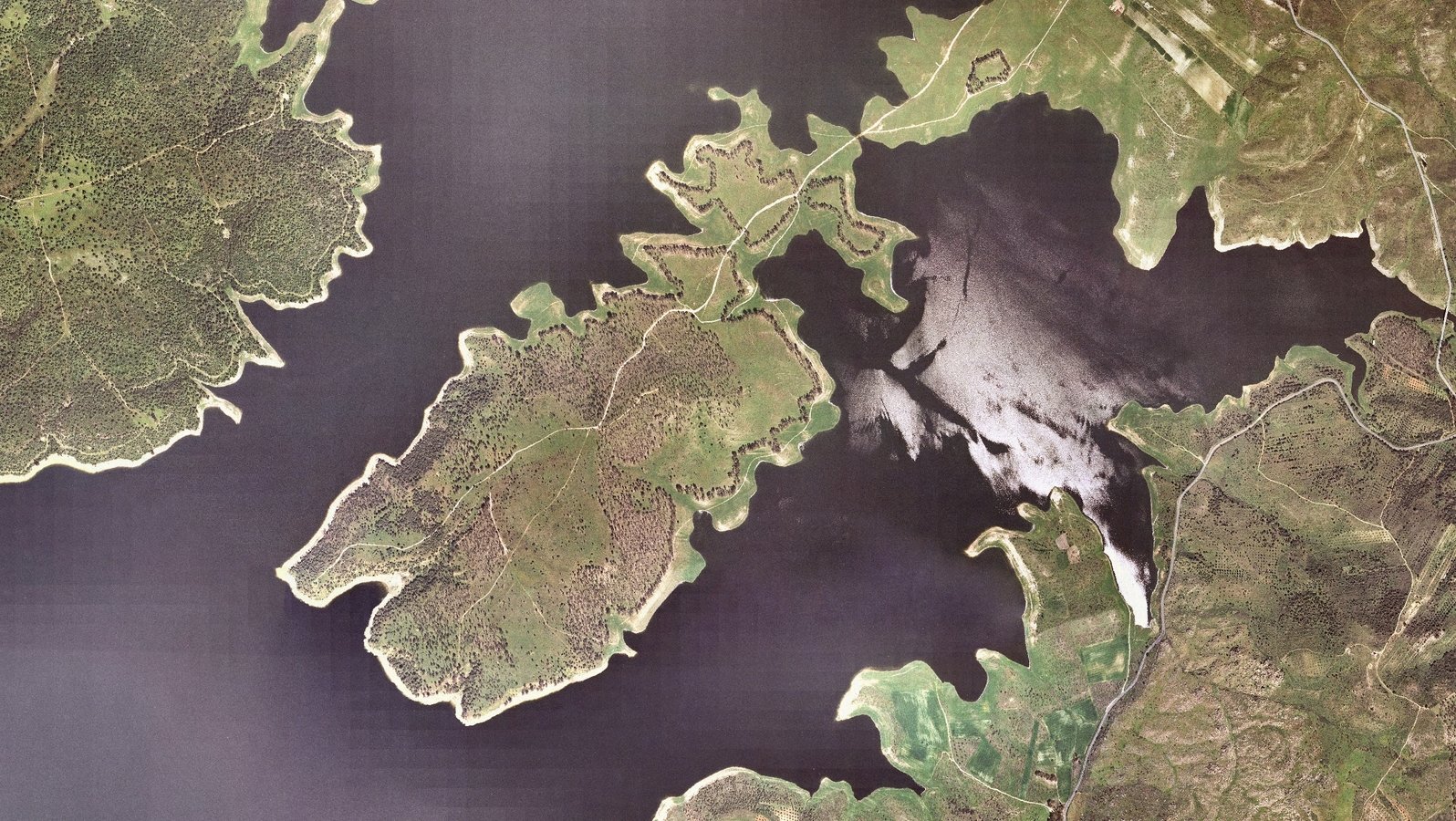

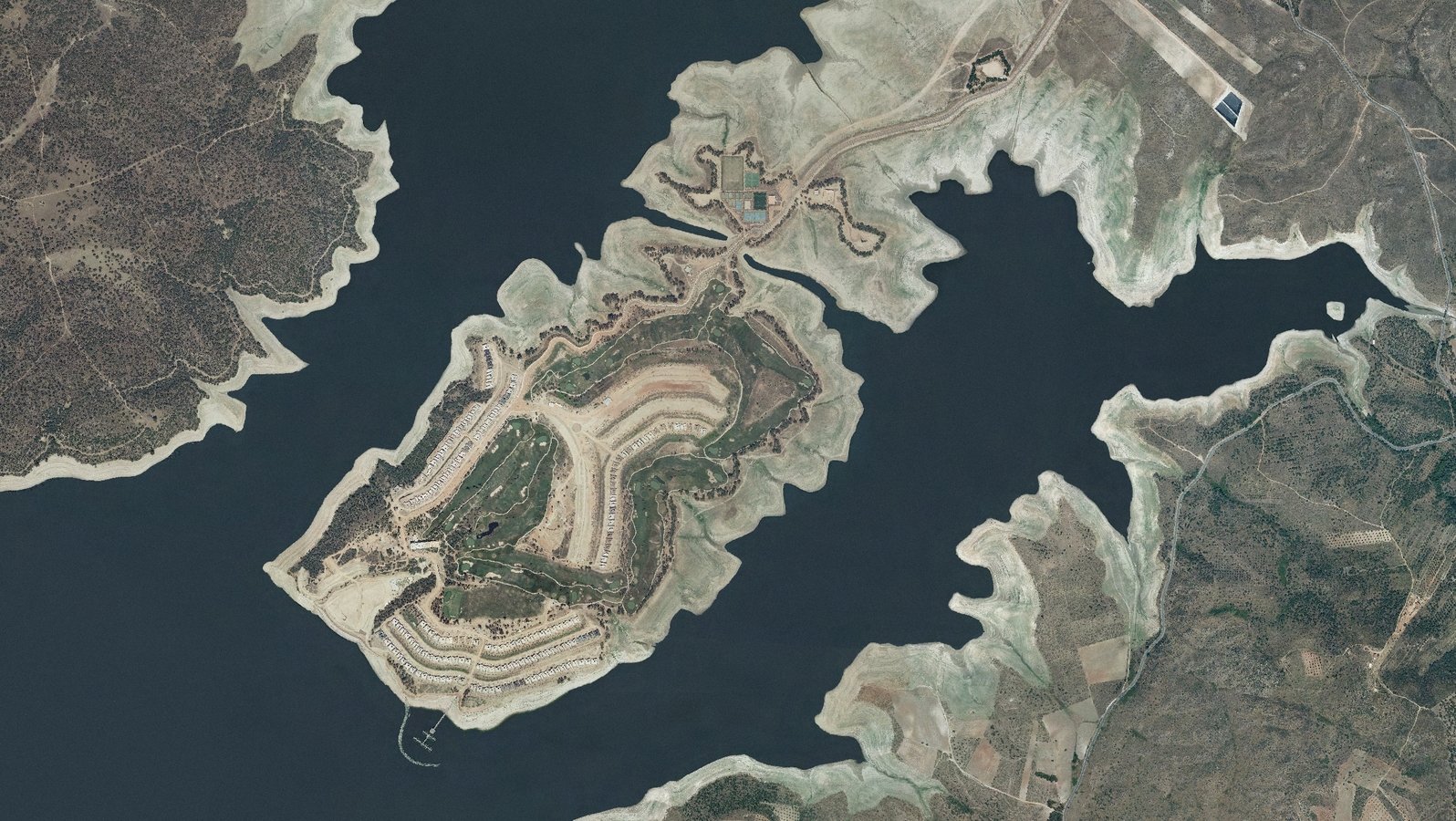

Ortofotos

Ortofotos existentes:

Vuelo Americano Serie A (1945-46)
Vuelo Americano Serie B (1956-57)
Vuelo Americano Serie C (1967-68)
Ortofotografía Interministerial (IRYDA)1977-83

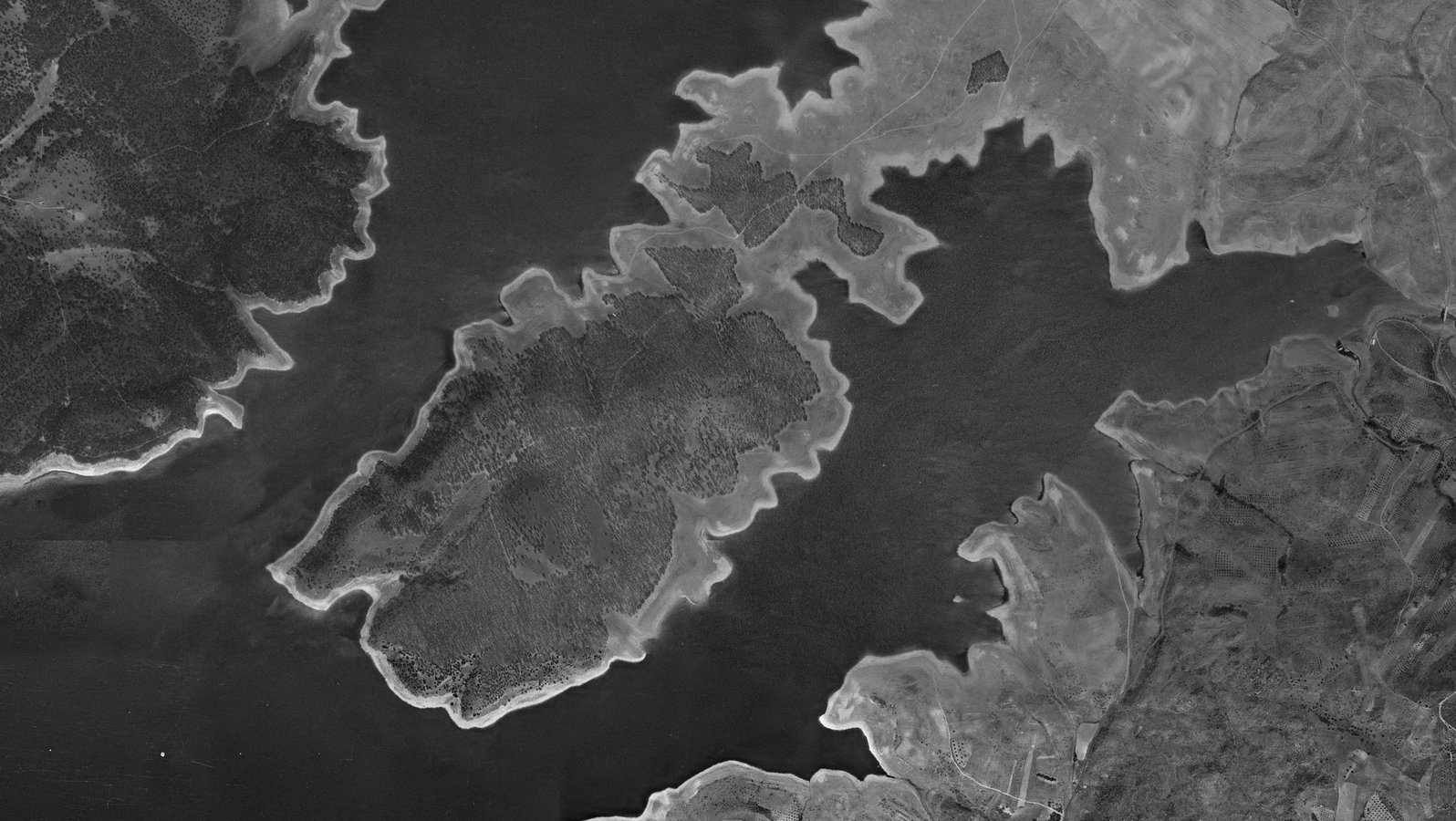

Ortofoto Nacional 1986
Ortofoto Junta Extremadura 1998
PNOA 2006
PNOA 2009
PNOA 2010
PNOA 2012

1956

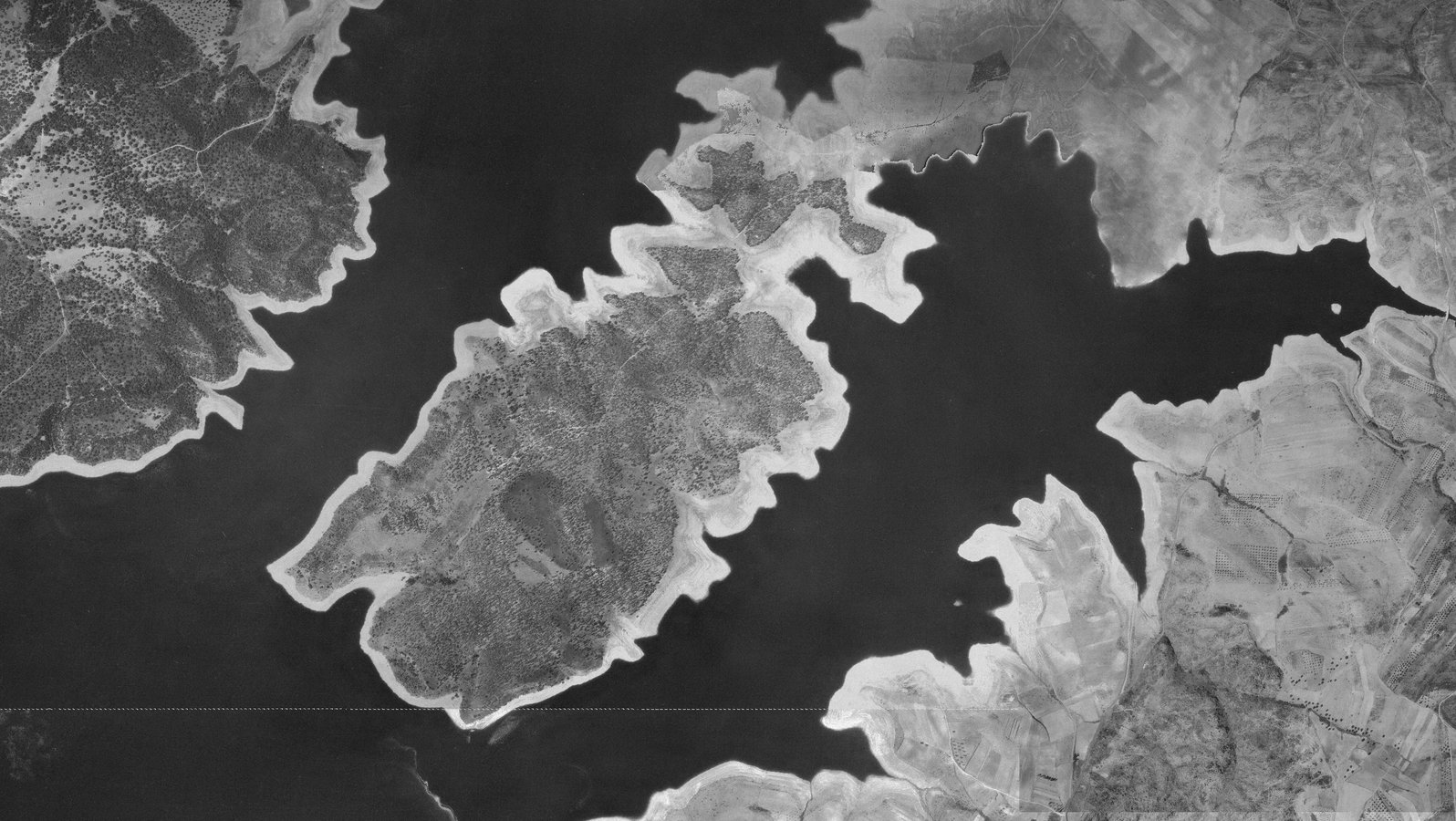

1973-86

1983-86

2006

2010

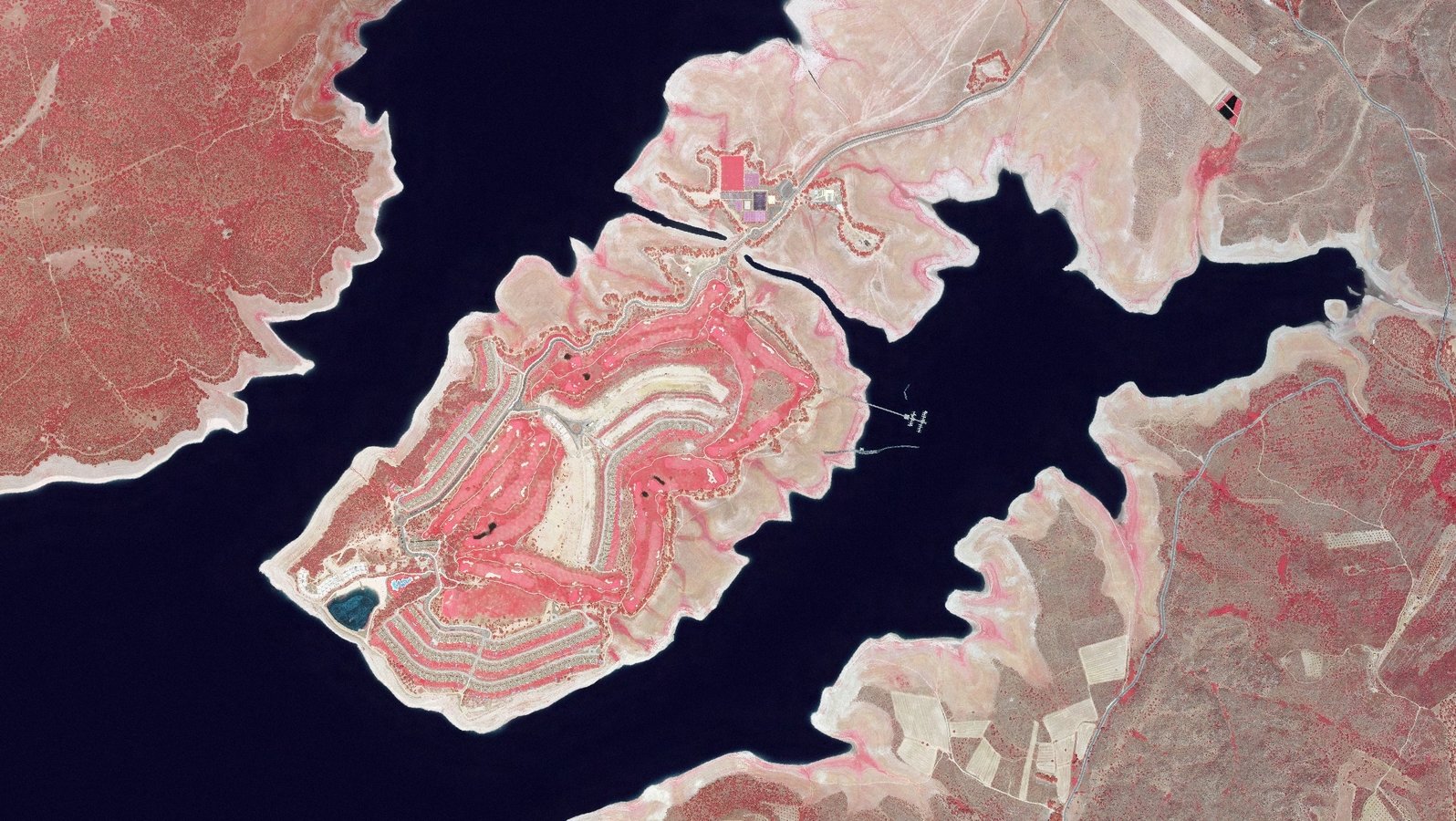

2012

Altimetría

Modelos disponibles:

LIDAR (ortofoto 2012)
MDT restitución fotogramétrica (ortofoto 2006)
Estudio topográfico del proyecto (2007)
Minutas topográficas (1950's)

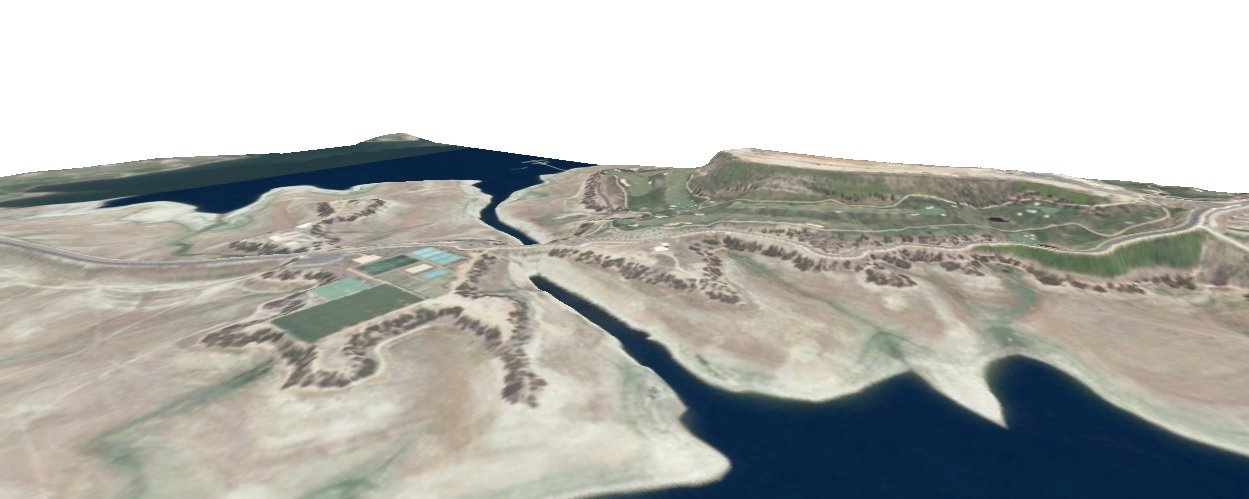

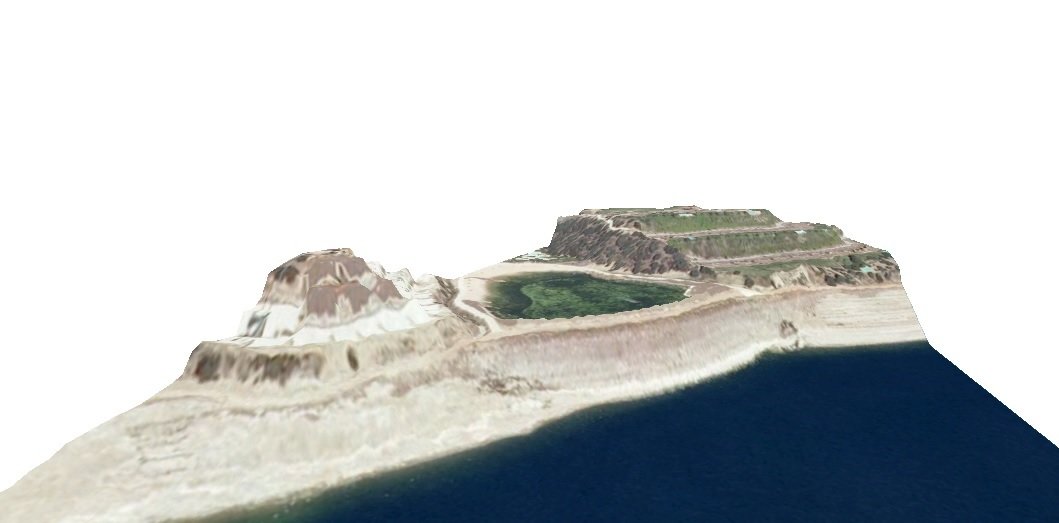

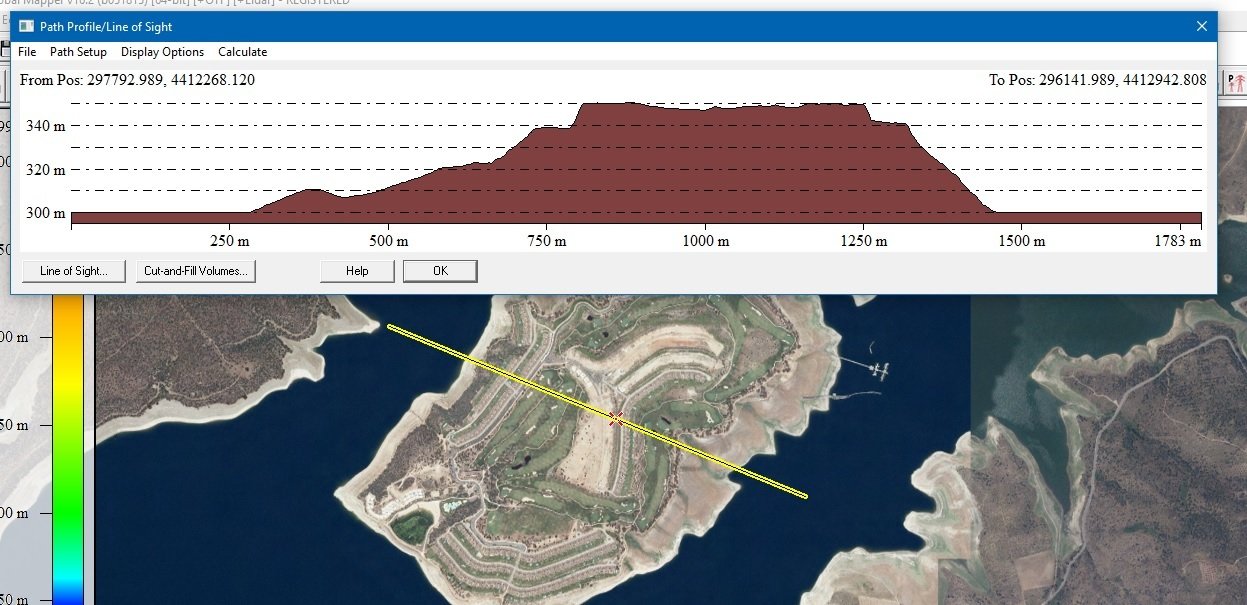

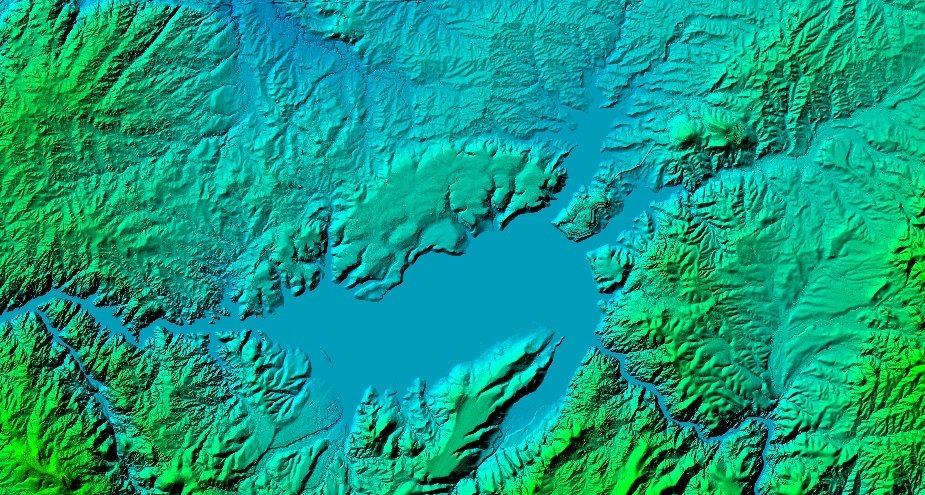

LIDAR

Precisión centimétrica

Cota muy baja del embalse (301 m s.n.m.)

Posterior a la construcción del PIR

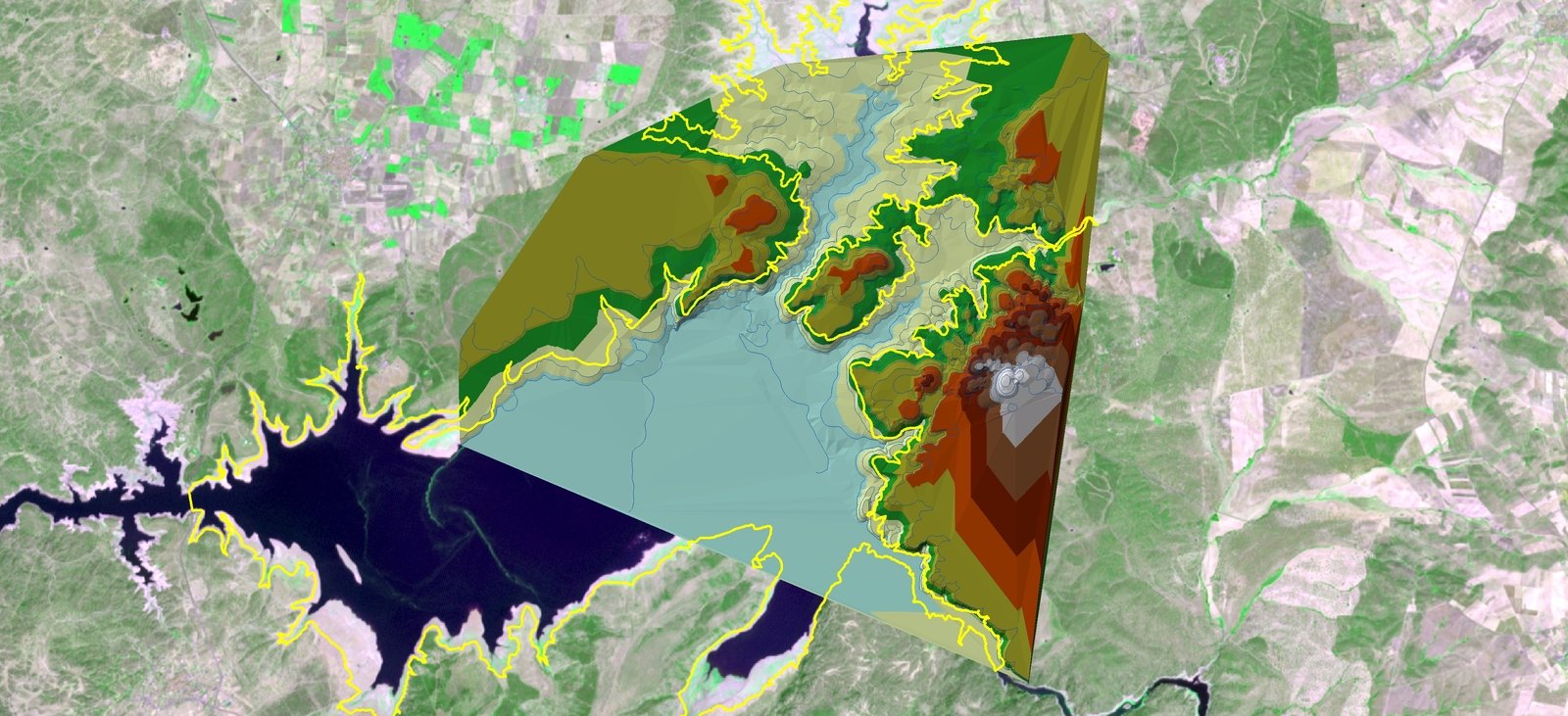

MDT 2006

Precisión inferior a la del LIDAR (aunque teóricamente debe ser muy buen modelo)

Anterior a la construcción del PIR

Cota muy alta (309 m s.n.m.)

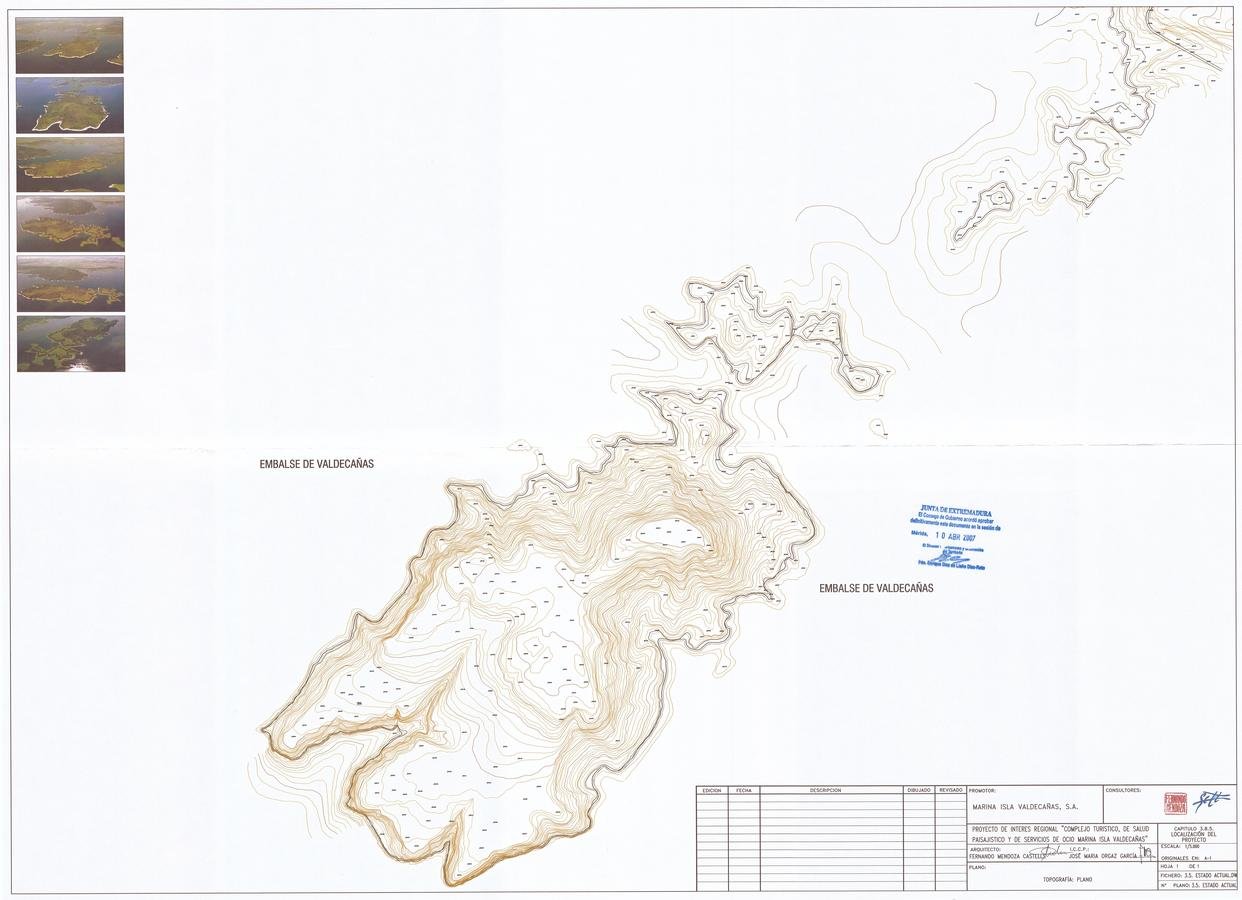

Estudio Topográfico del PIR

Precisión más alta de todos los modelos

Sólo en la zona del PIR

Indica todos los cambios producidos en la topografía

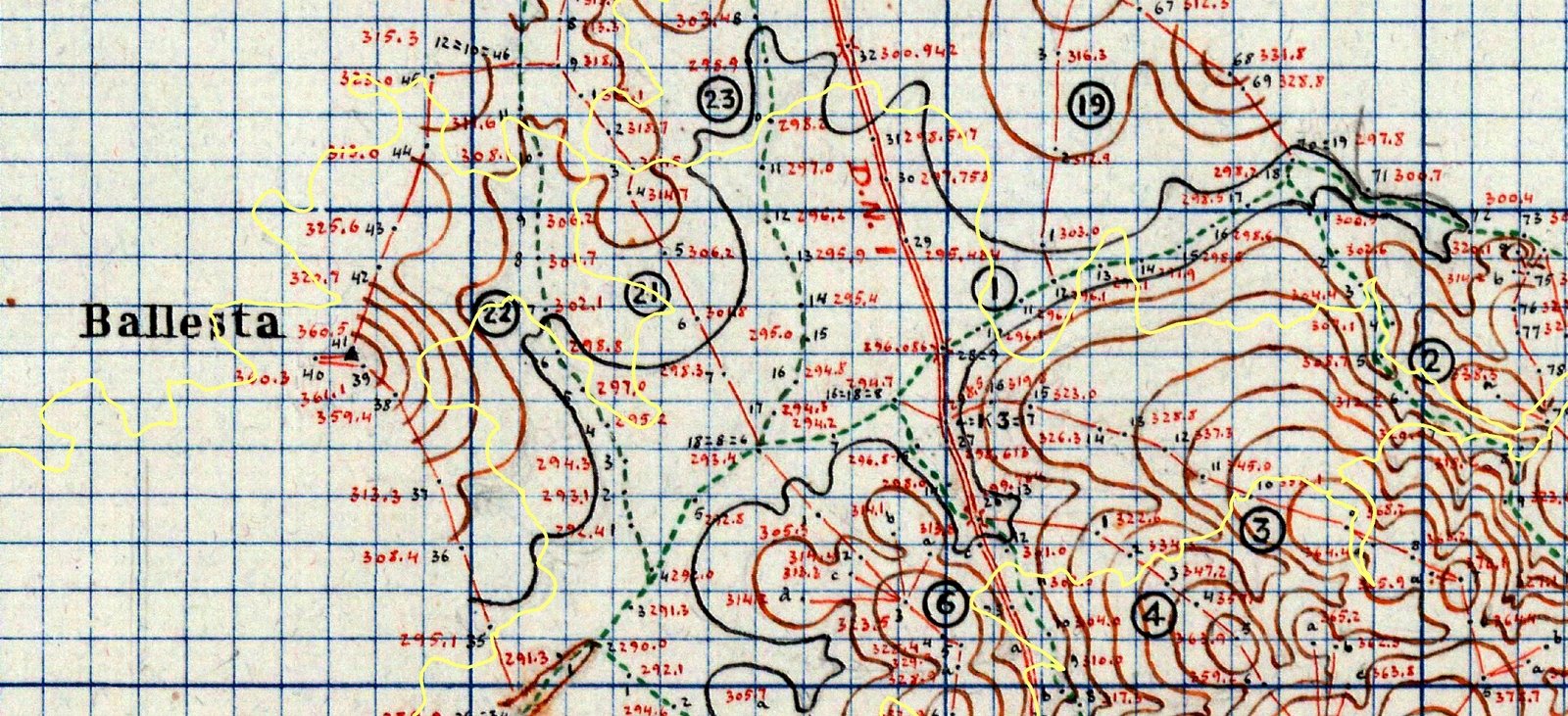

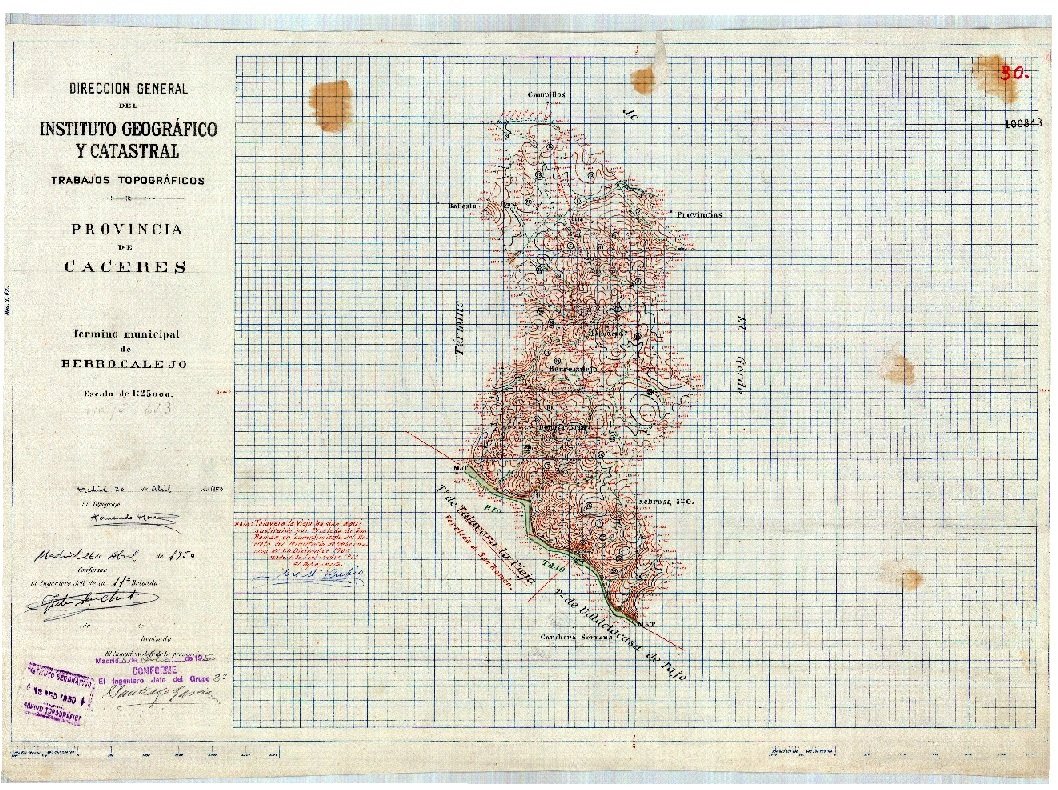

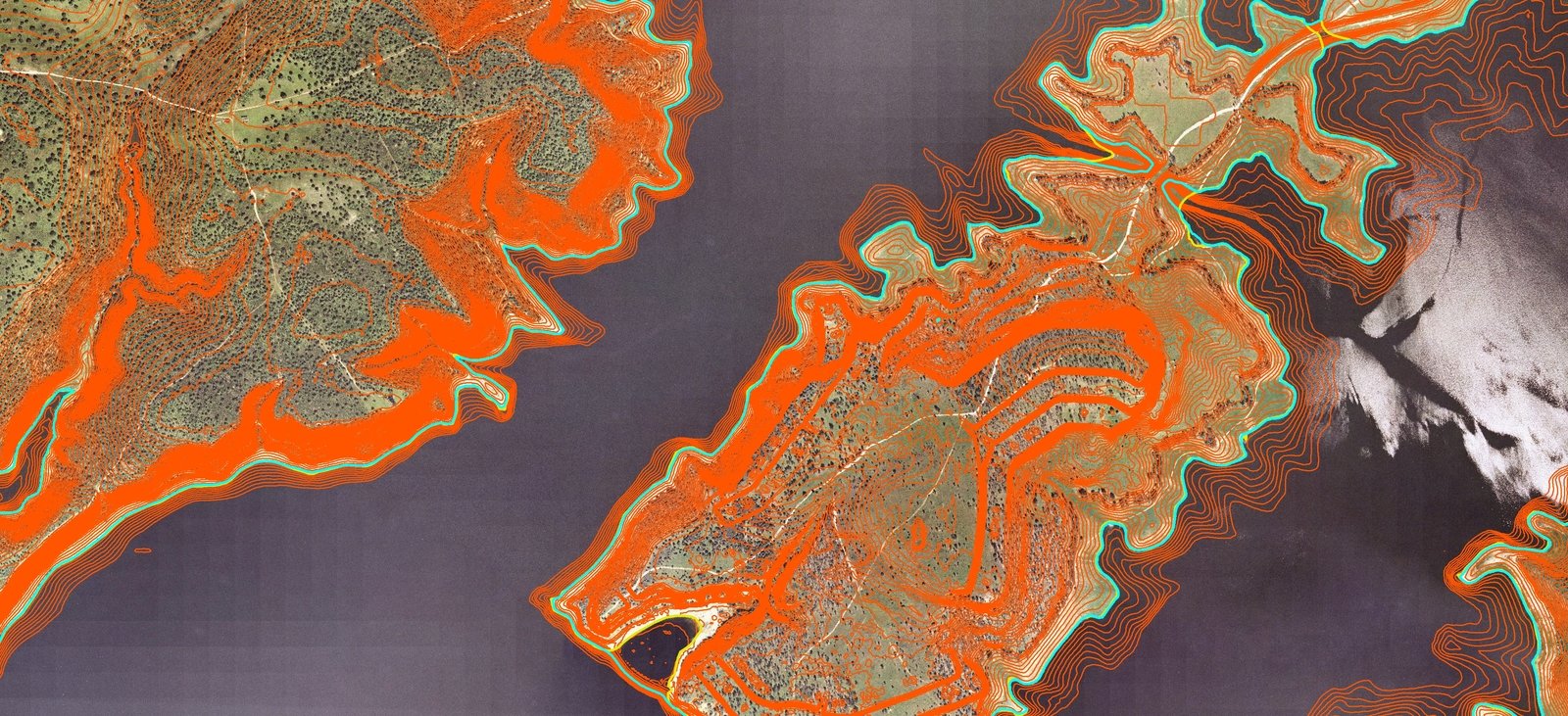

Minutas topográficas

Única fuente de información altimétrica anterior a la construcción del embalse junto con el MTN

Es la base del MTN, más preciso aunque no está georreferenciado

Curvas de nivel y puntos de cota

Imágenes Satélite

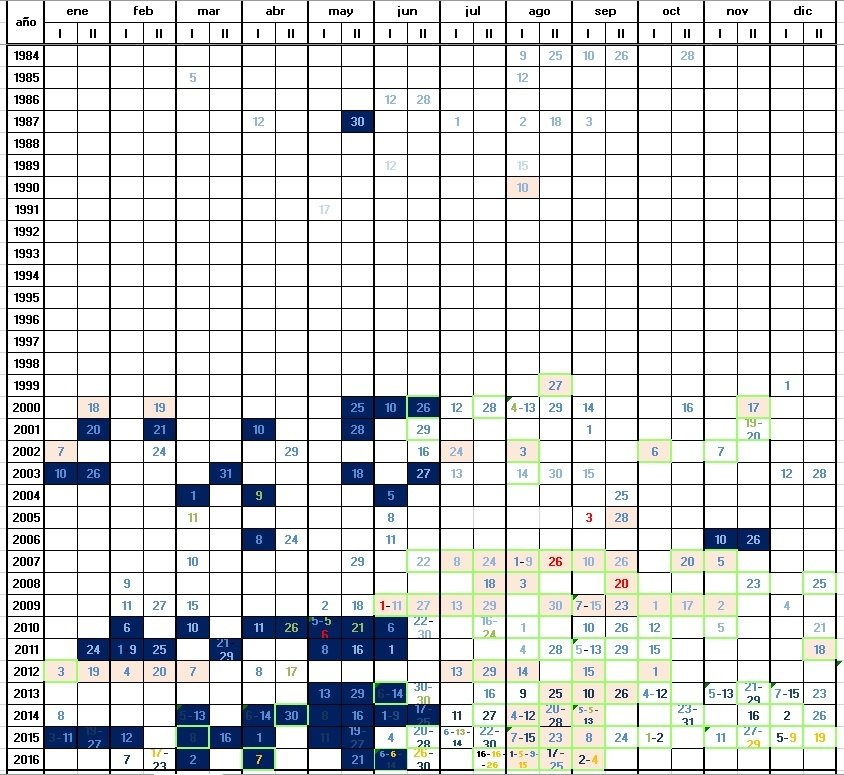

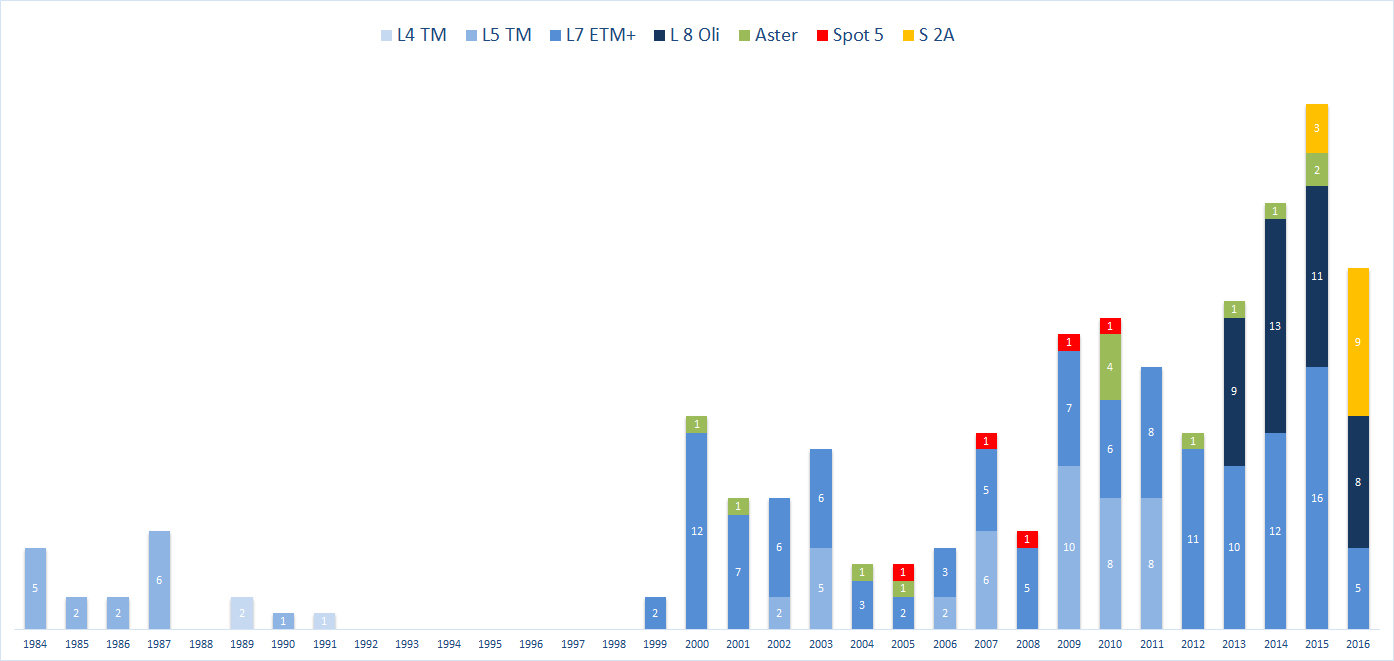

Imágenes descargadas (257):

Landsat (1984-presente; 227: {L4: 3, L5: 57, L7: 126, L8: 41})
Spot-5 (2005-2010; 5)
Aster (2000-2015; 13)

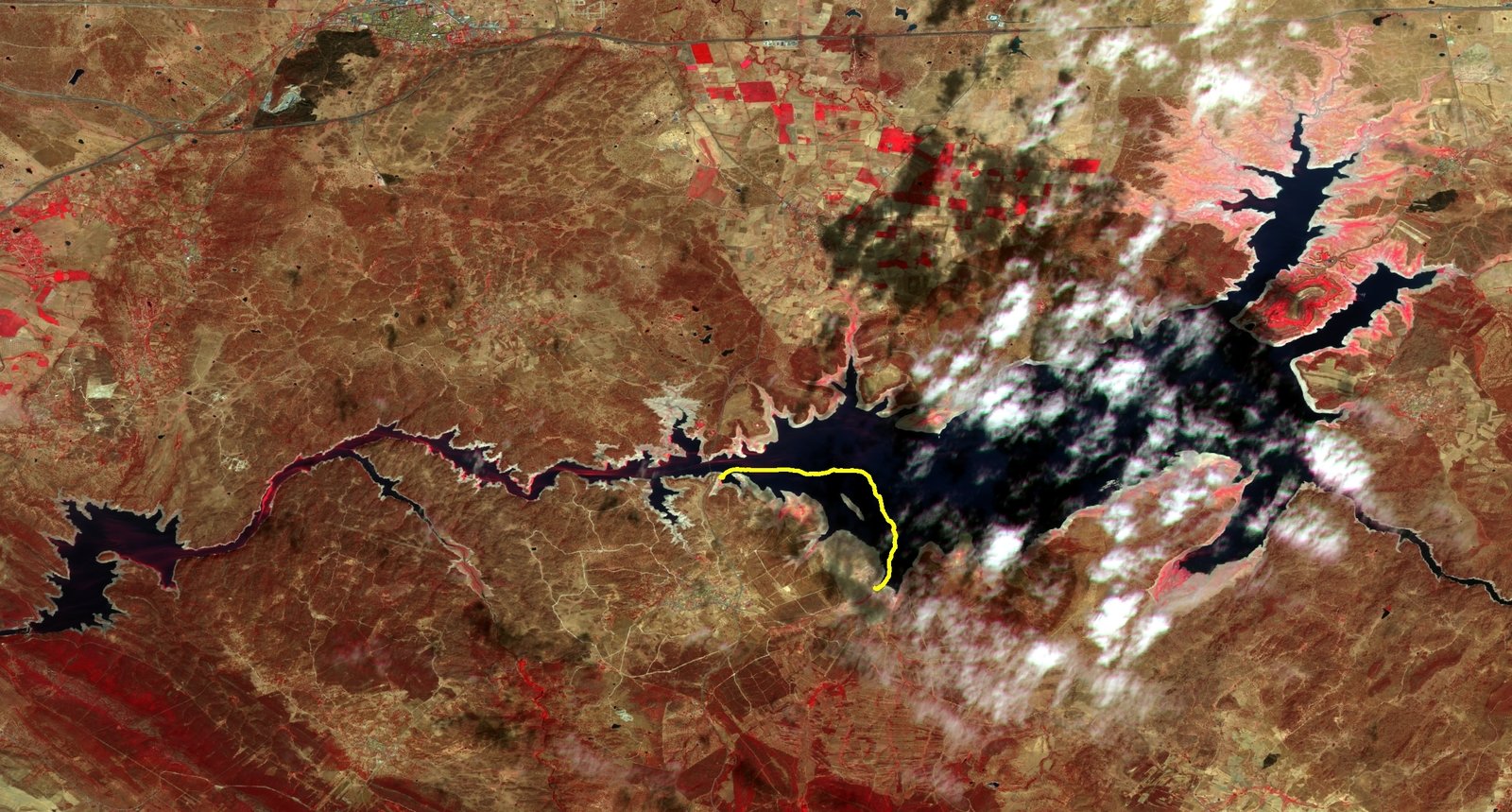

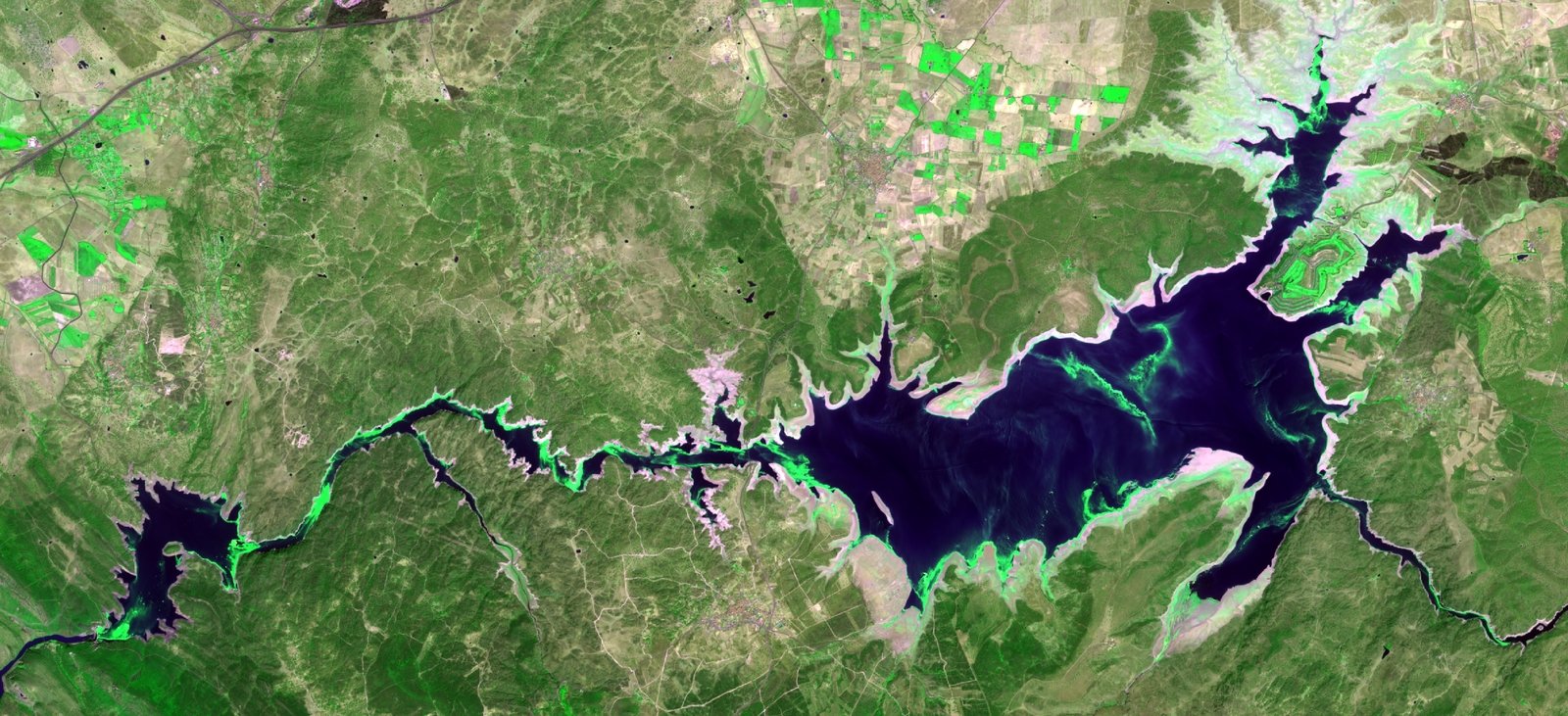

Sentinel-2A (11/2015-presente; 12)
MODIS (2000-presente; 368)

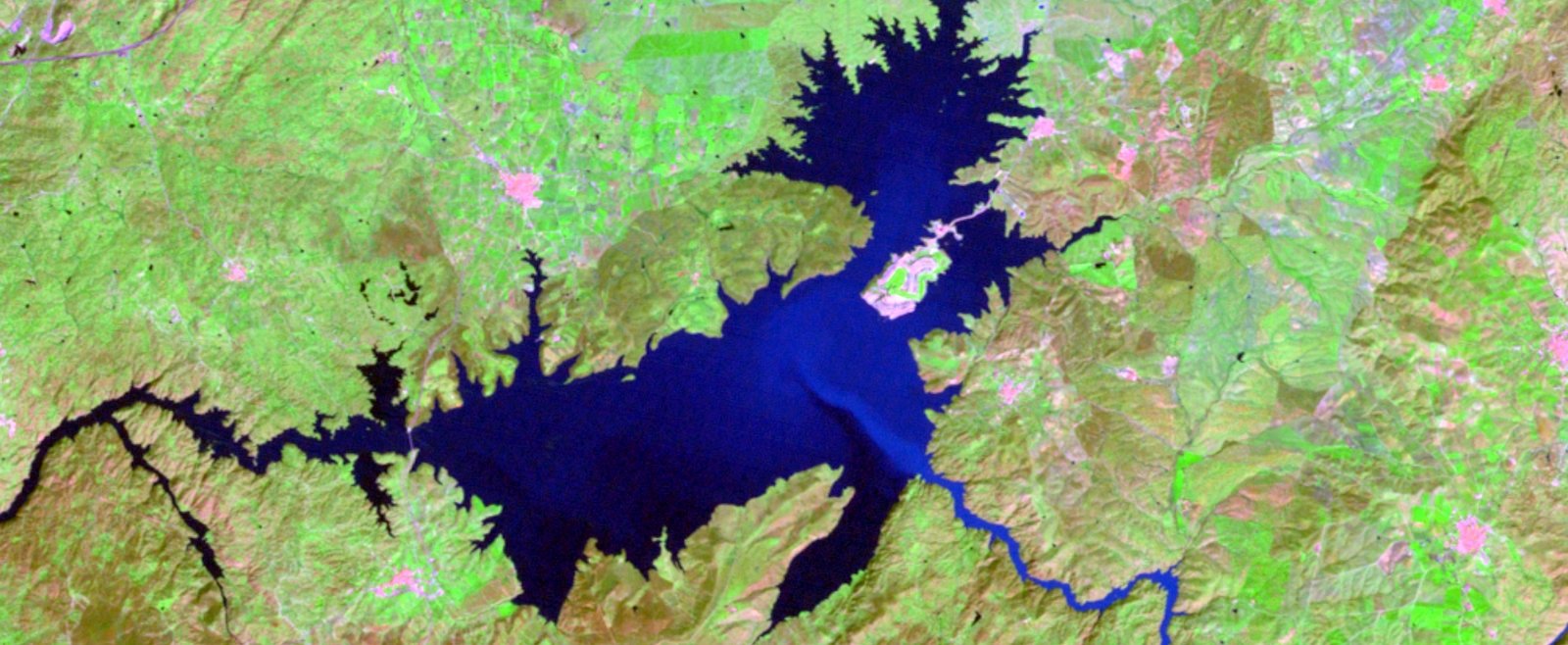

20100310

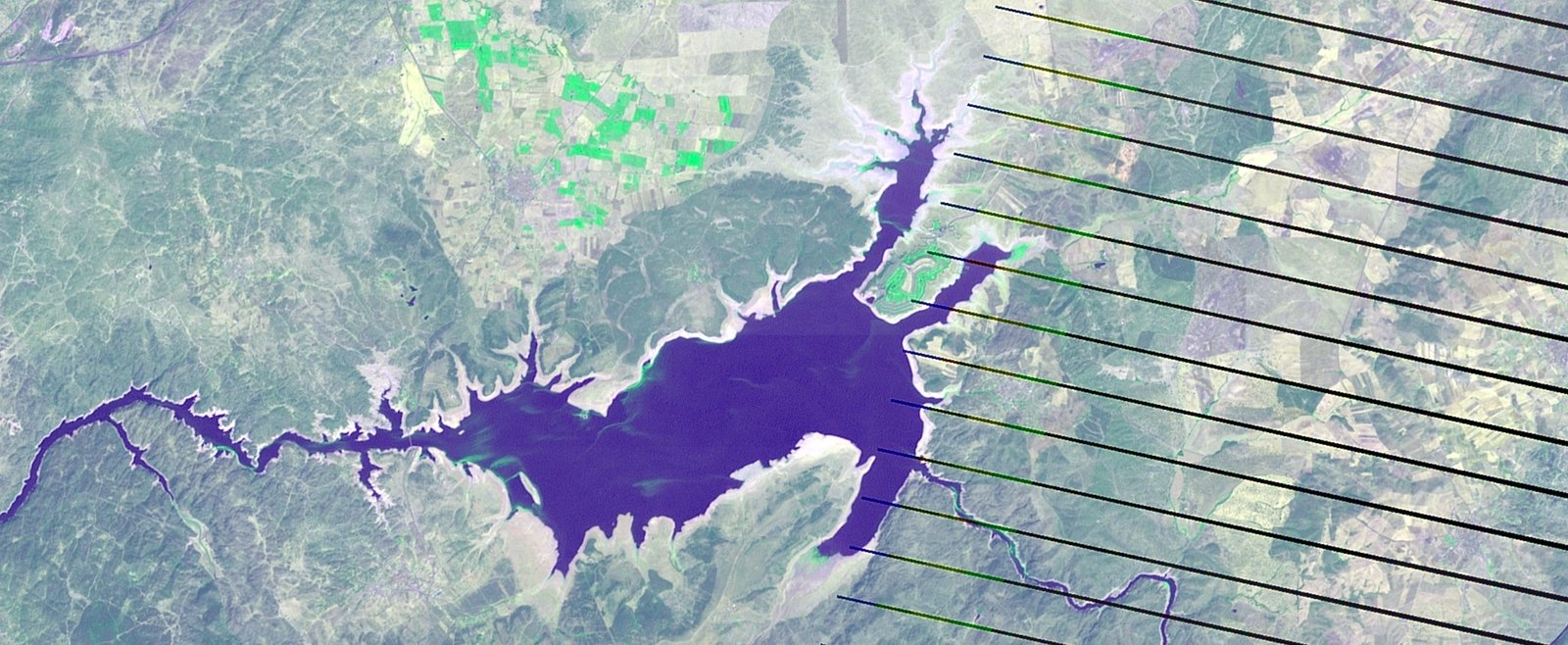

20120915

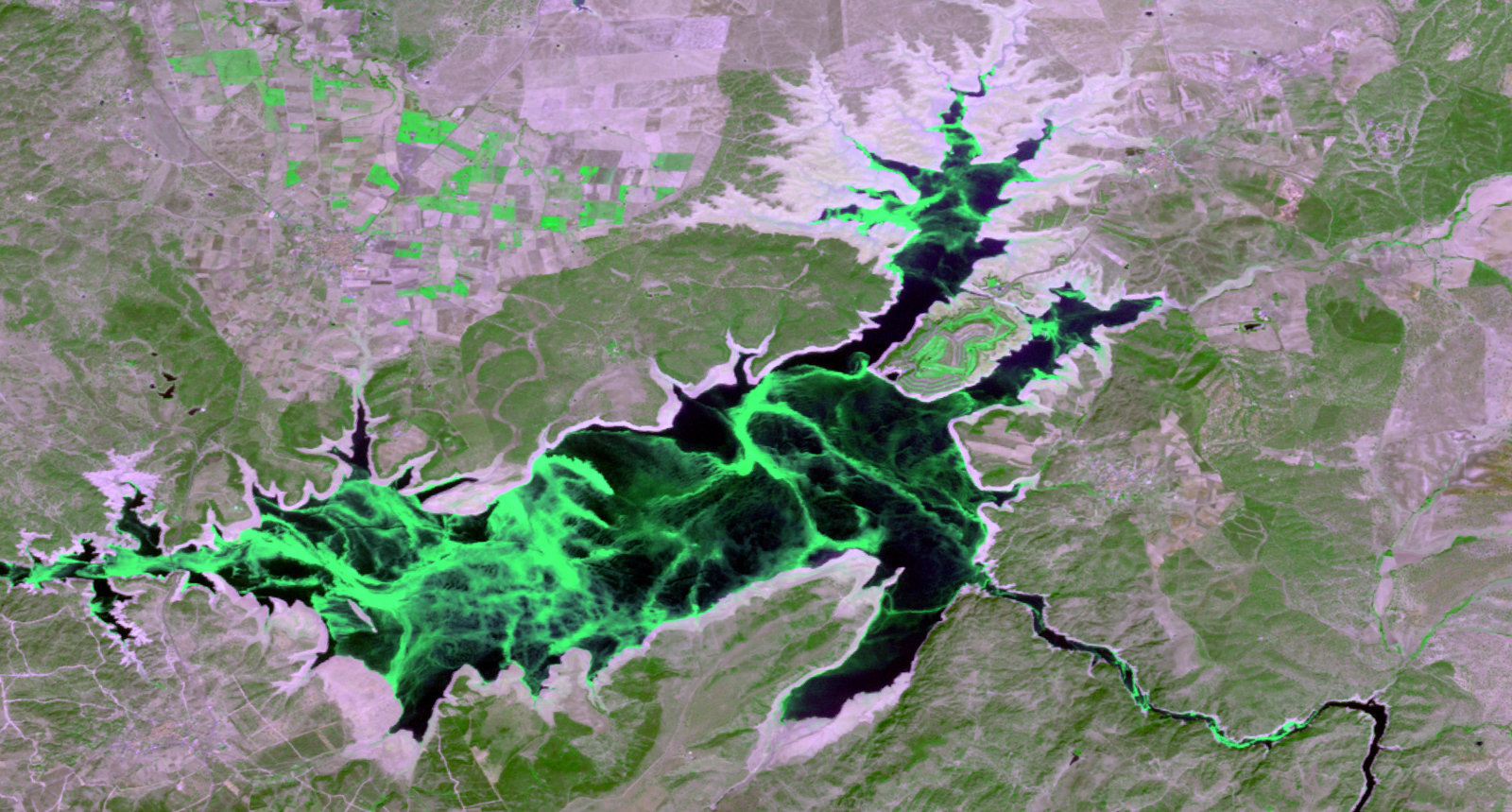

20151001

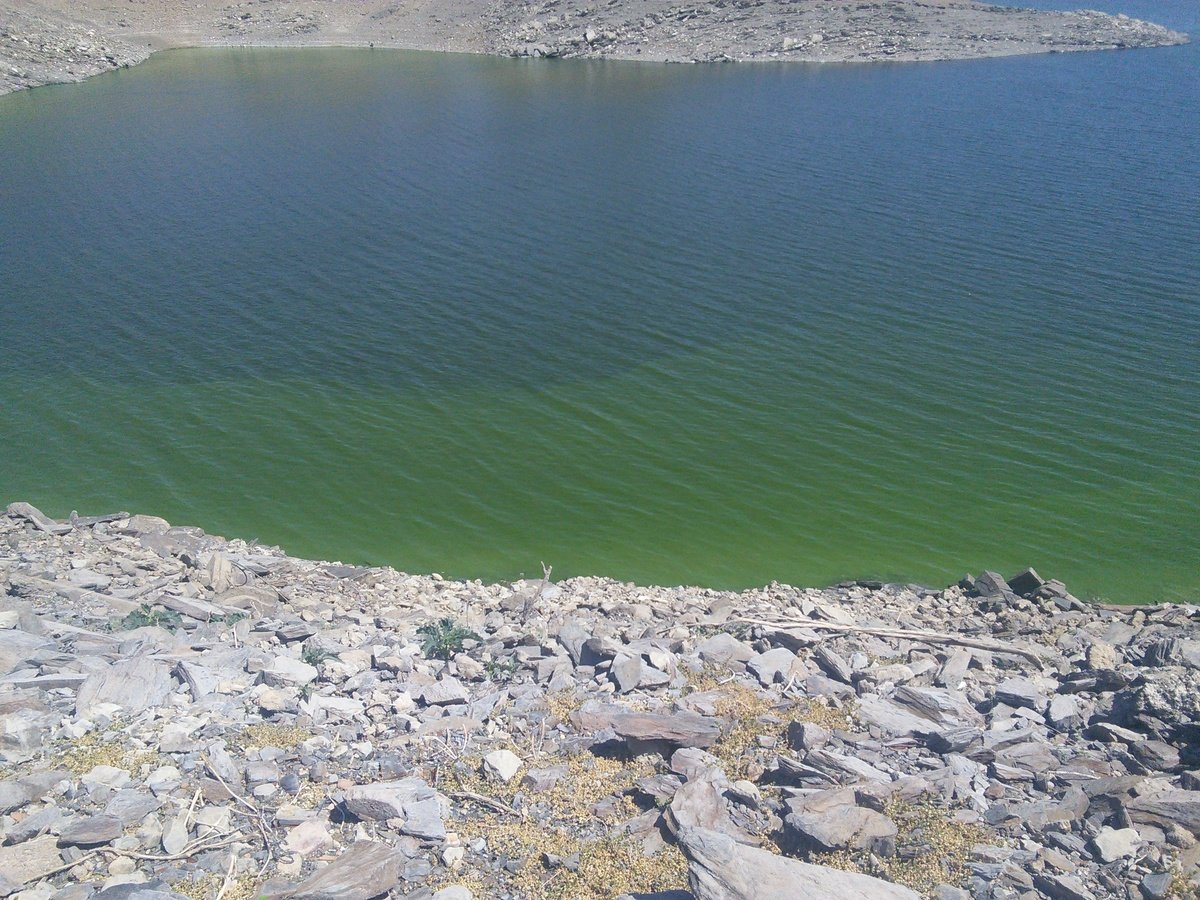

Trabajo de Campo

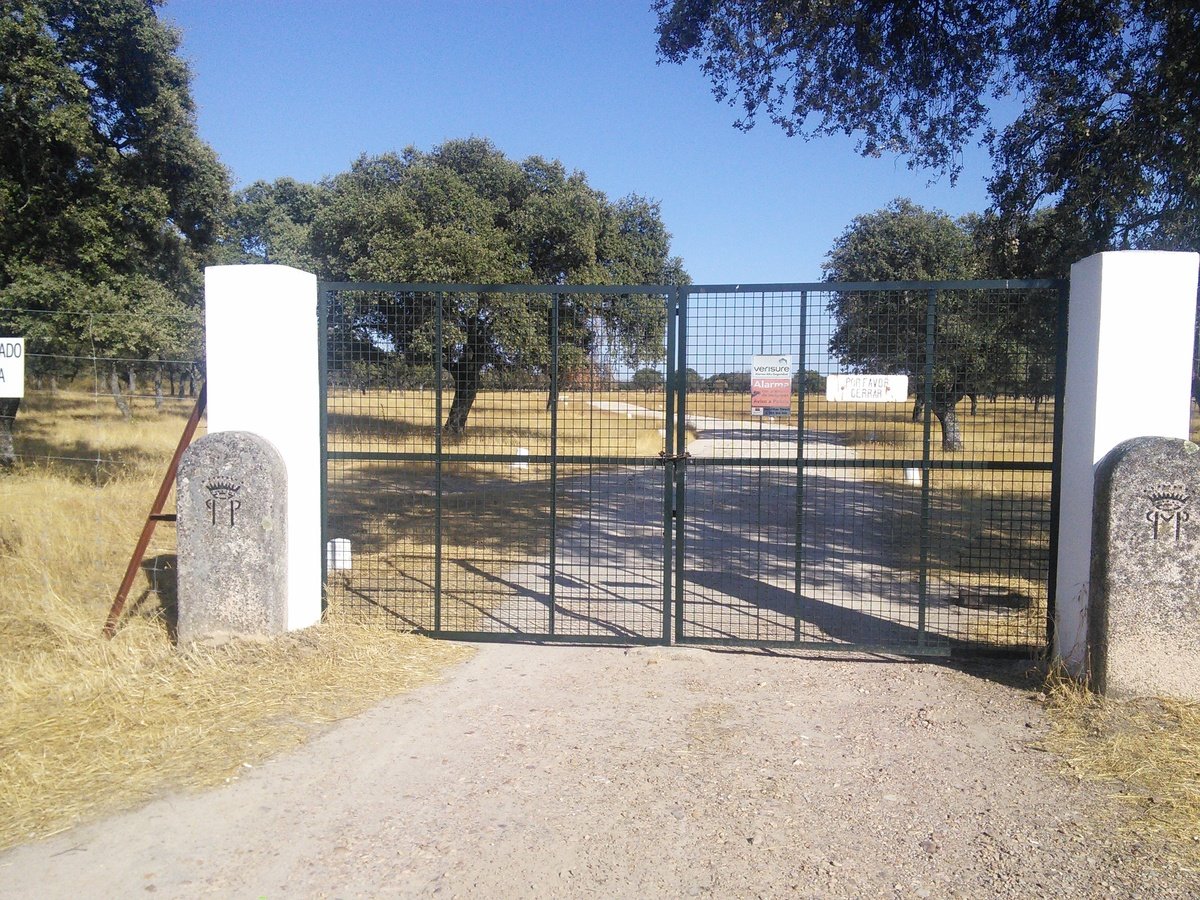

25/08/2016

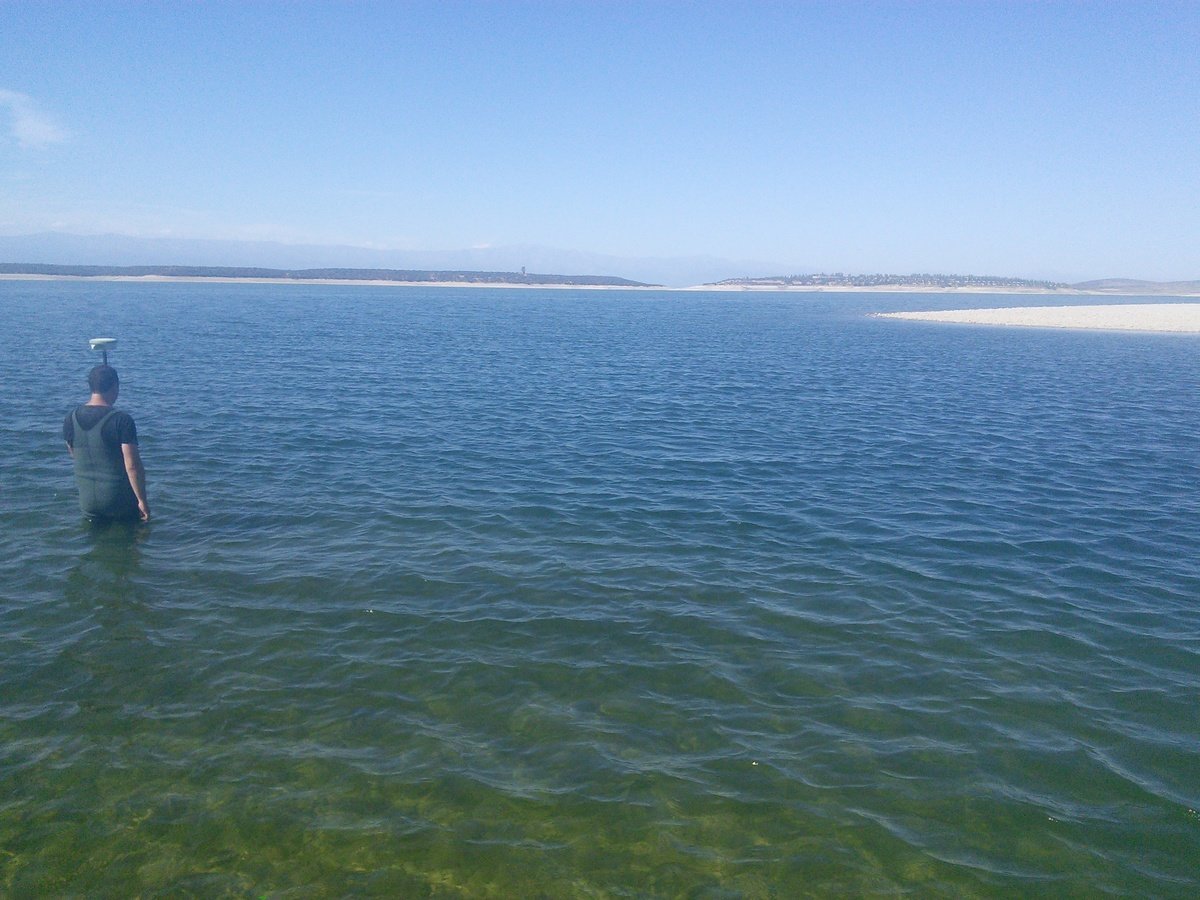

Topografía GPS Diferencial

Objetivos:

Validación de los modelos altimétricos disponibles
Obtención de datos por debajo de la cota 301 m s.n.m.
Calibración alturas Elipsoide-Geoide

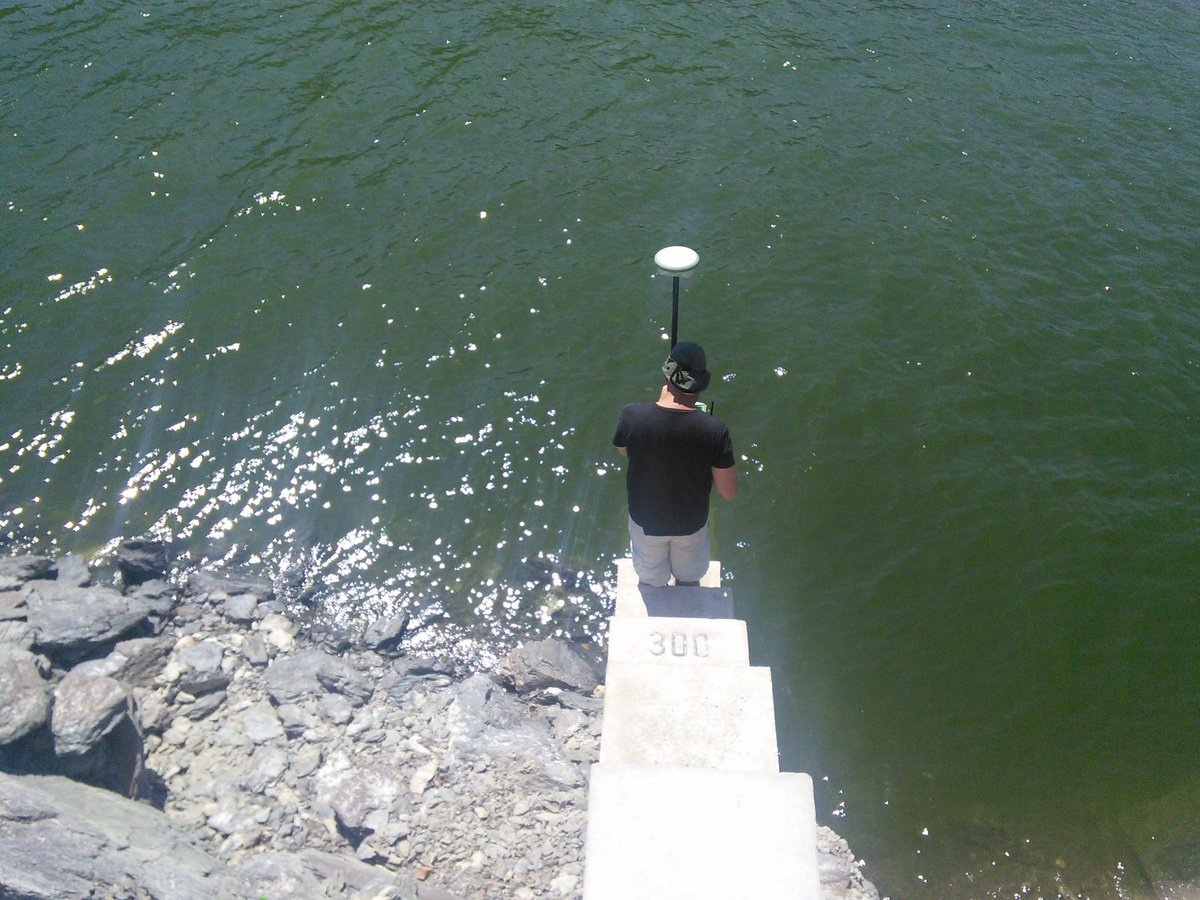

Calibración del sensor de cota del embalse

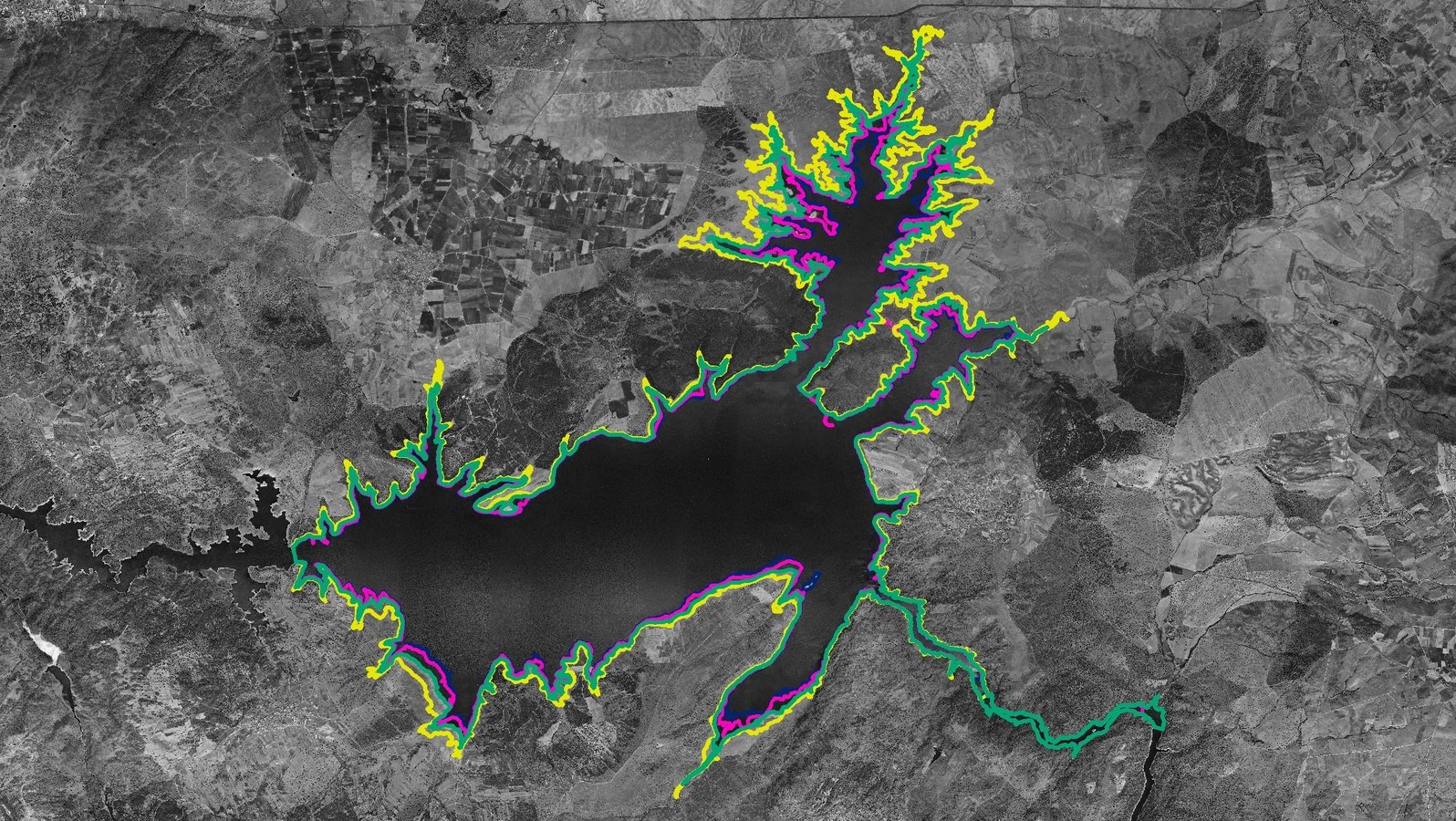

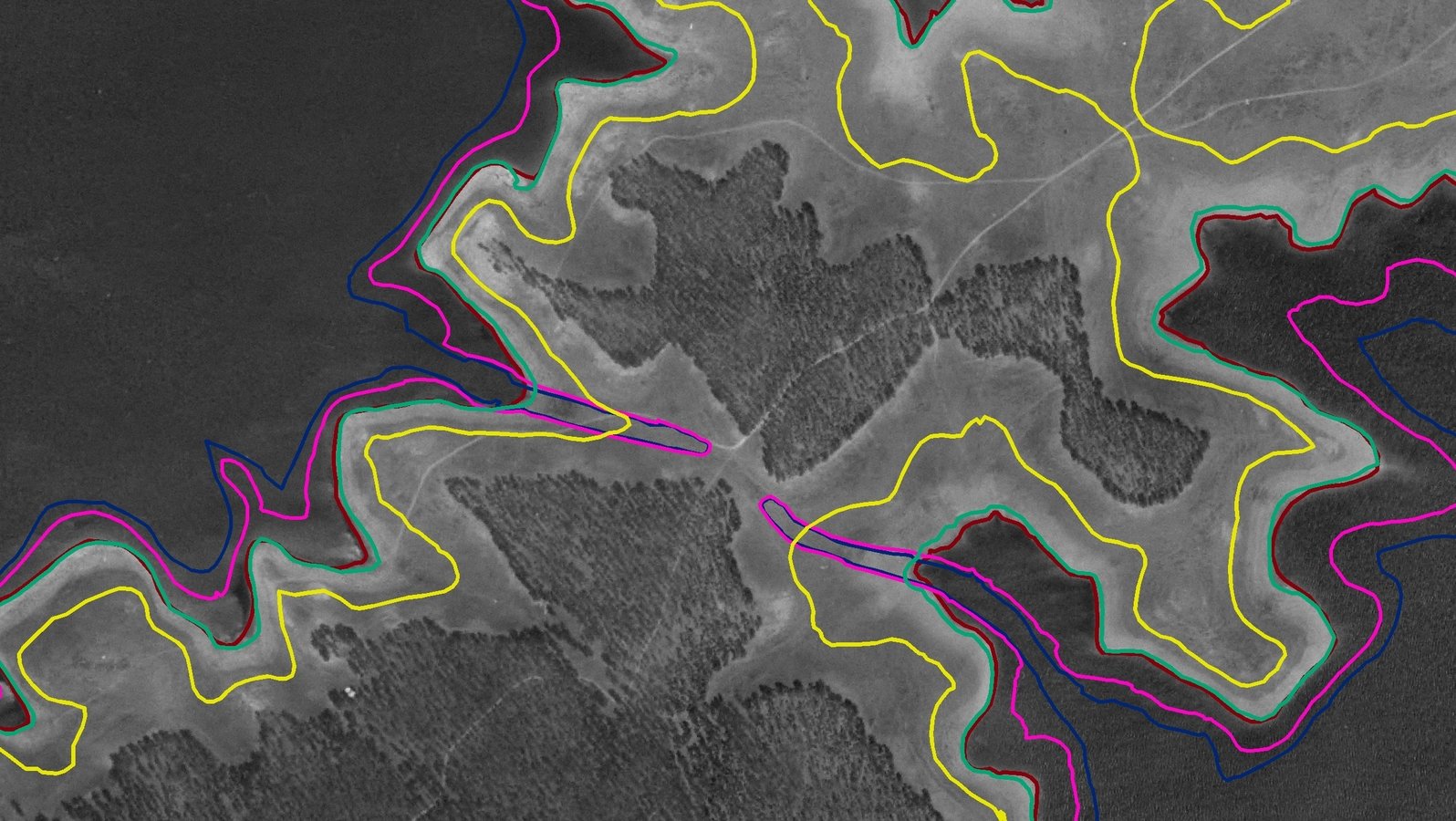

validación máscara agua-orillas (cota)

Trabajo:

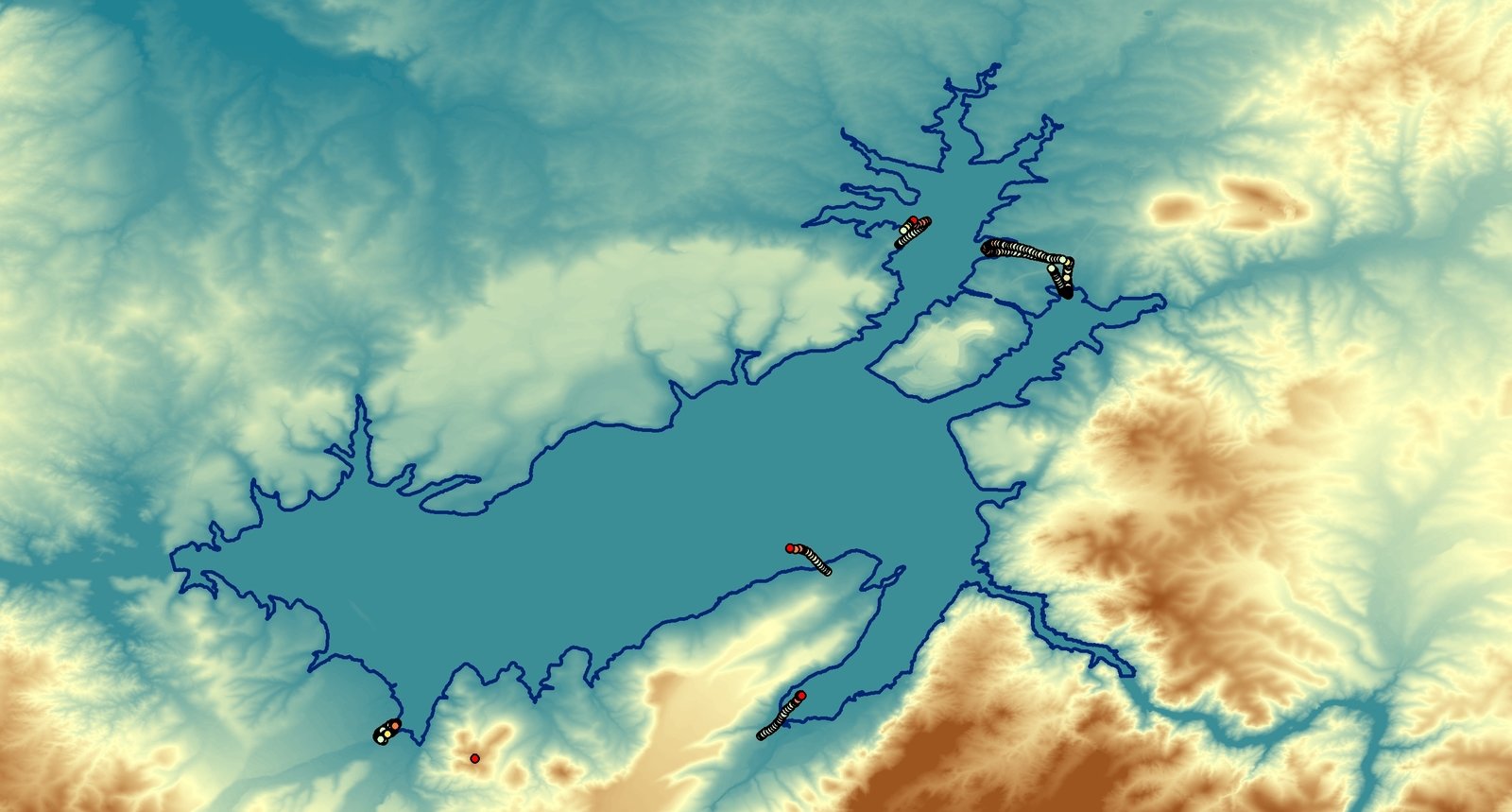

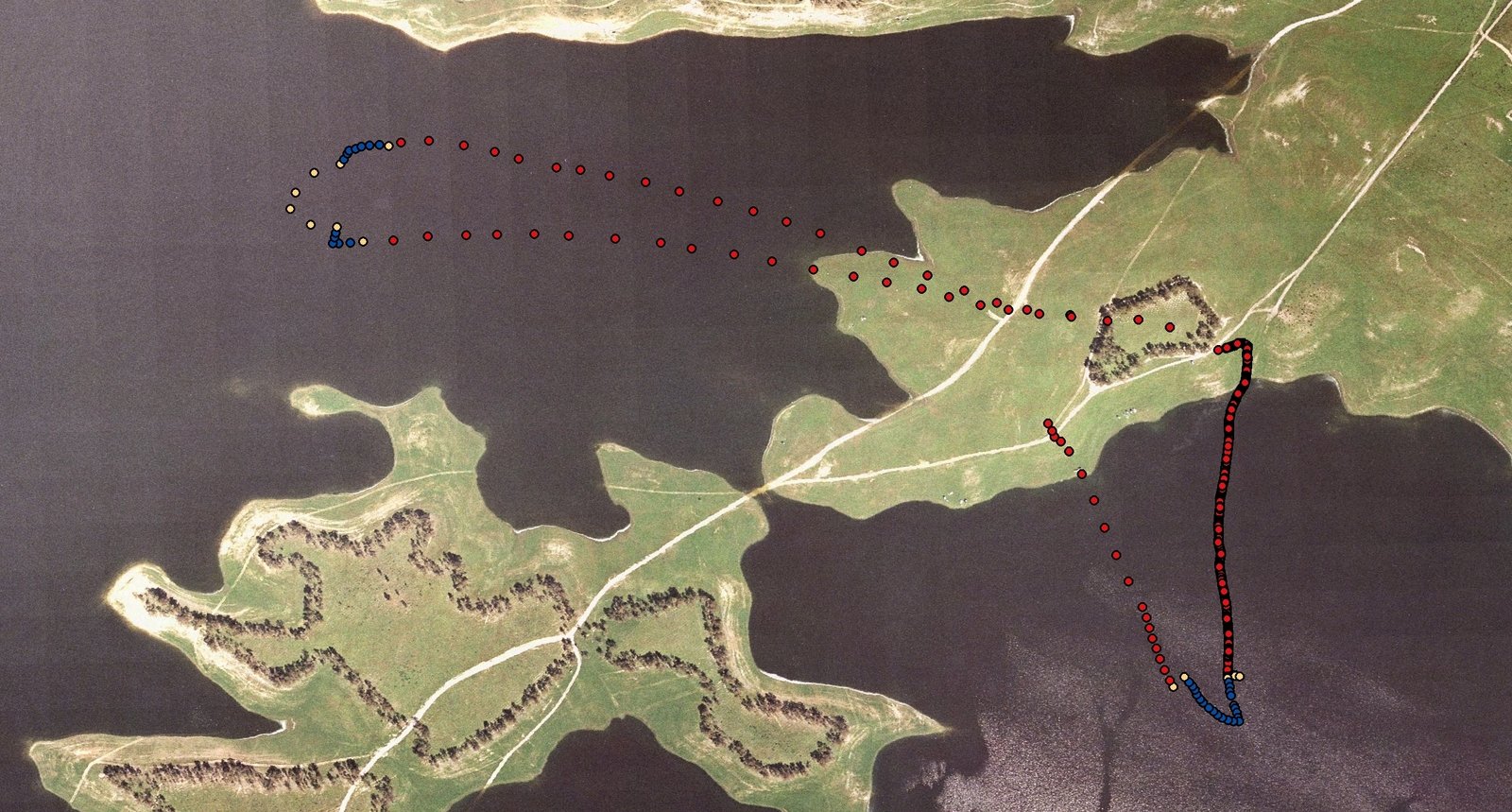

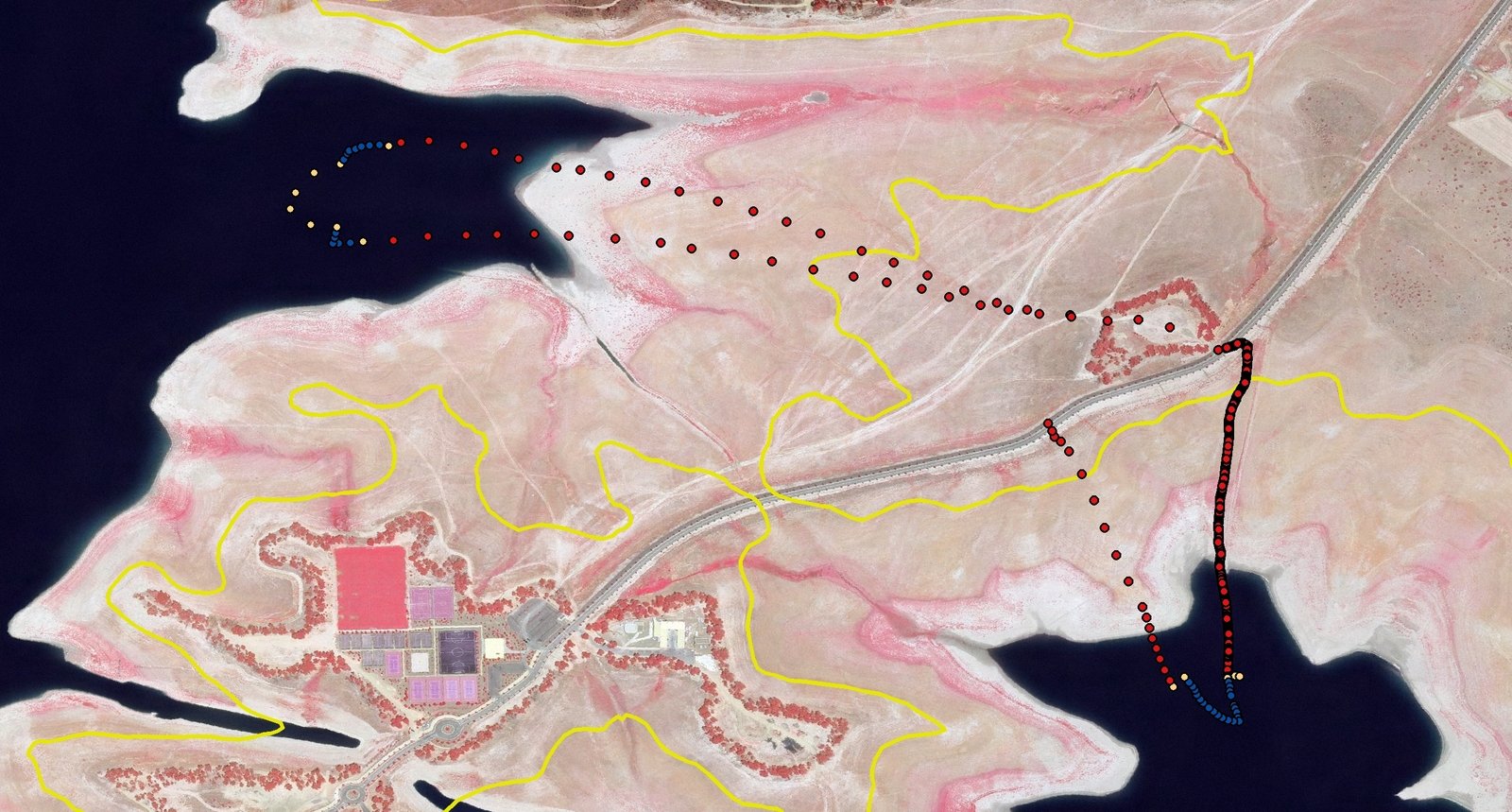

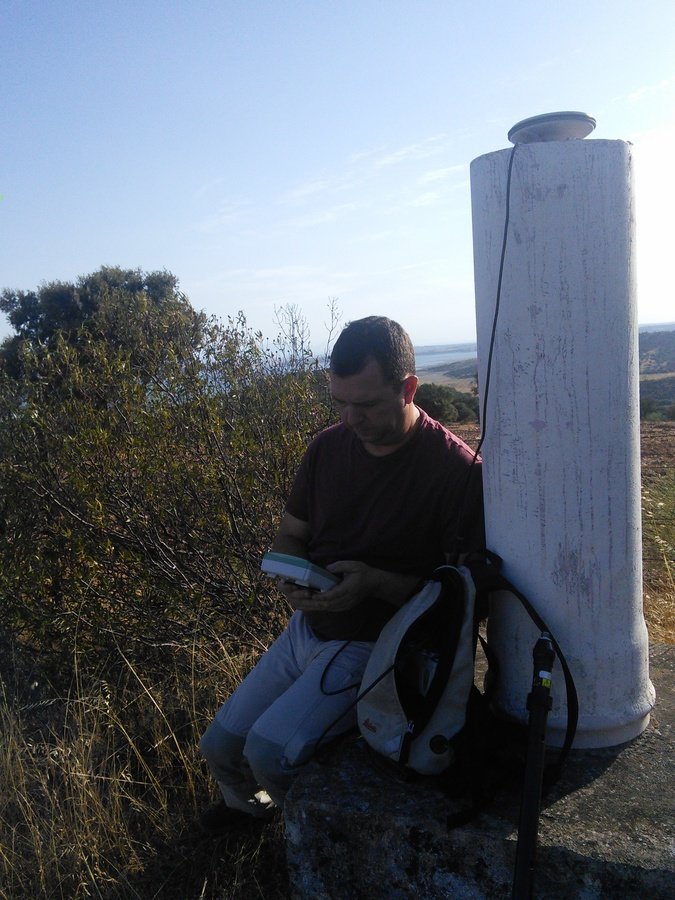

2579 puntos de GPS en 6 transectos más un vertice geodésico
{seco: 2105, orilla: 211, agua: 256,}
1023 puntos en cota menor a 301 m s.n.m.

Desviación GPS-LIDAR

-Conjunto de puntos (2579)

Mínimo -2.42
Máximo 1.86
Medio -0.37
Desviación Típica 0.72

-Puntos por encima de 301 m s.n.m. (1556)

Mínimo -1.17
Máximo 1.8
Medio 0.03
Desviación Típica 0.24

-Puntos por debajo de 301 m s.n.m. (1023)

Mínimo -2.42
Máximo 0.42
Medio -0.98
Desviación Típica 0.77

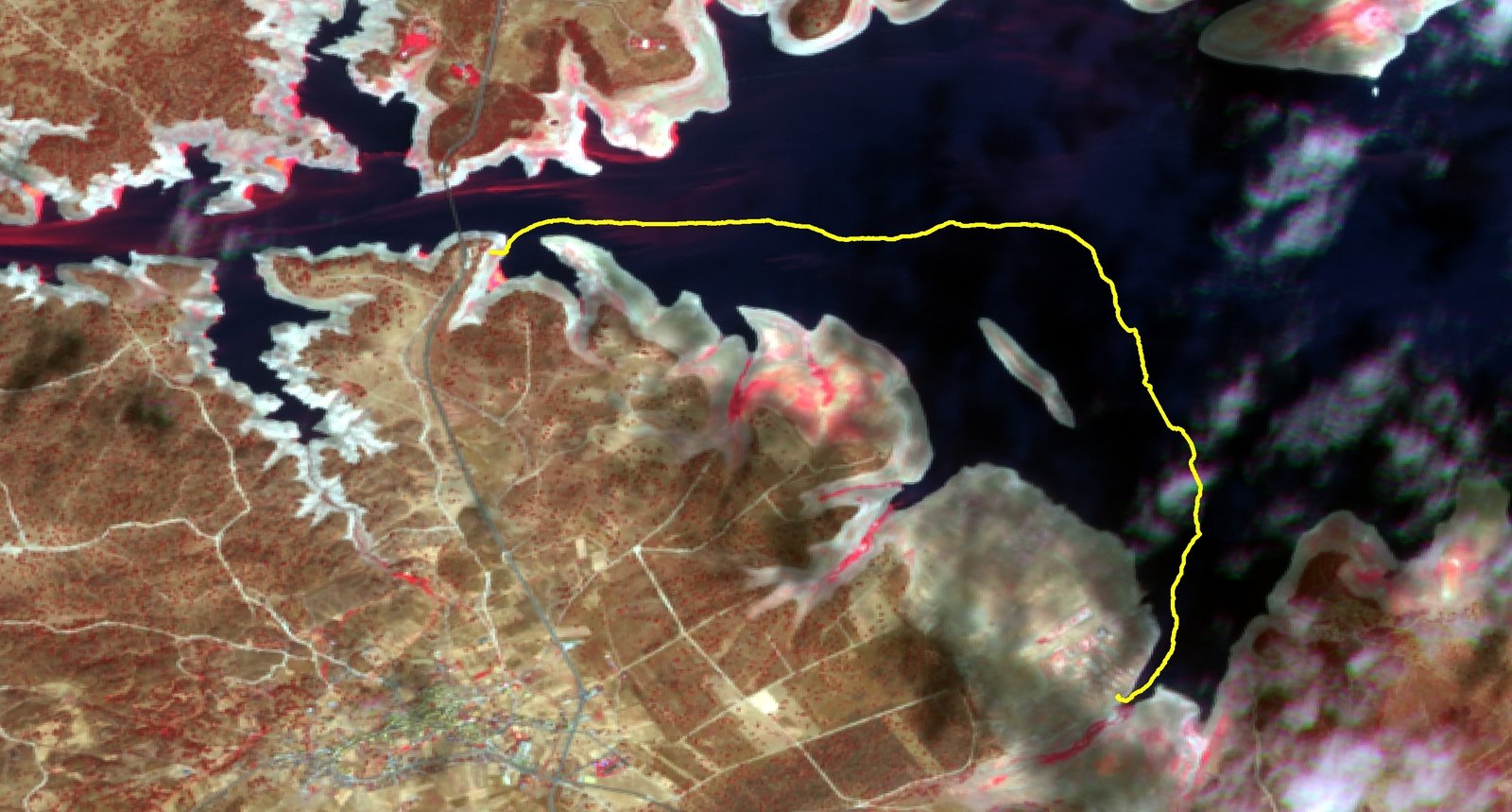

Transecto en barco

Objetivos:

Obtención de muestras de agua para clorofila y turbidez de cara a estimar la fiabilidad de los algoritmos empleados en las imágenes Landsat
Obtención de parámetros fisico-químicos mediante sonda multiparámetrica
Comprobar la idoneidad de los medios disponibles para realizar este tipo de trabajos

Resultados:

Se realizó un recorrido de 5.5 km durante 2 hora 10 minutos

Se tomaron datos en continuo (5 segundos) con 2 sondas (Hydrolab e YSI)
17 muestras de agua que fueron procesadas para obtener valores de turbidez y Clorofila
Se fijó una muestra en lugol para su análisis mediante microscopio

...No siempre salen bien las cosas

Temas a tratar

Priorización de tareas
Datos de más estaciones (meteorología, AEMET)
Minutas topográficas (embalse completo-zonas delimitadas)
Imágenes satélite a usar (Landsat + MODIS, S2A, SPOT5, ASTER)
Métodología para Landsat (Corrad, normalización, máscaras de agua, algortimos Chl, turbidez...)
Rango temporal 2000-2016 (solicitar a Eurimage datos anteriores)
Trabajo de campo 4 octubre (GPS, muestras de agua-datos de sonda, embarcación más preparada, radiometría)
Toggl (Datos de campo, desglose de tareas, puntos bien definidos)
