Proyecto Valdecañas

Estado actual

(2/11/2016)

Normalización de Escenas Landsat

(Landsat 4 TM, Landsat 5 TM, Landsat 7 ETM+, Landsat 8 OLI)

Elección de escena de referencia y áreas pseudo-invariantes

1. Escena de referencia

Se ha buscado un Landsat 7 (satélite más común en la serie) de verano, entre los años 2000 y 2002 (centro temporal de la serie).

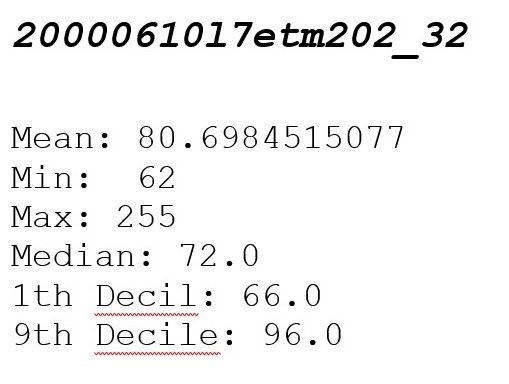

Se seleccionaron visualmente 9 escenas, sobre las que posteriormente se hizo un estudio de los histogramas de la banda 1 sobre agua, buscando la escena con la atmósfera más limpia.

20000610l7etm202_32, 20000626l7etm202_32, 20000712l7etm202_32, 20000728l7etm202_32, 20000813l7etm202_32, 20000829l7etm202_32, 20010629l7etm202_32, 20020616l7etm202_32, 20020803l7etm202_32

2. Áreas pesudo-inavariantes

Se han generado 29.606 píxeles como áreas pseudo-invariantes para la escena. Distribuidos en 7 categorías:

Agua
Urbano
Minería
Canchales
Suelos de montaña
Aeropuertos y carreteras
Vegetación

Ori/Mimport

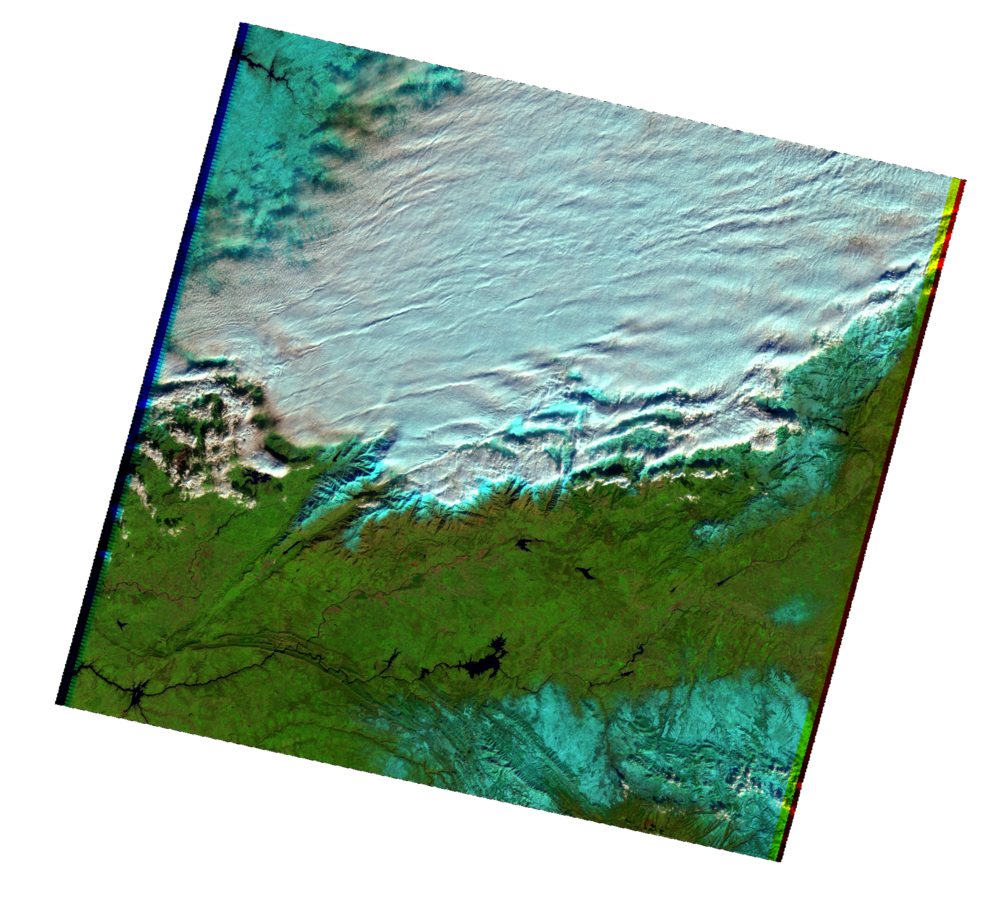

Fmask

Hillshade

Rad

Nor

DTM Escena

{
    "_id" : "19840910l5tm202_32",
    "Nubes" : {
        "cloud_scene" : 0.0
    },
    "usgs_id" : "LT52020321984254XXX03",
    "Iniciada" : ISODate("2016-10-29T10:06:45.197+0000"),
    "kl" : {
        "Kl-Values" : {
            "b4" : NumberInt(6),
            "b7" : NumberInt(1),
            "b5" : NumberInt(1),
            "b3" : NumberInt(11),
            "b1" : NumberInt(49),
            "b2" : NumberInt(16)
        }
    }
}
{
    "_id" : "20030915l5tm202_32",
    "Iniciada" : ISODate("2016-10-29T09:51:33.265+0000"),
    "usgs_id" : "LT52020322003258MTI01",
    "Nubes" : {
        "cloud_scene" : 0.0
    },
    "kl" : {
        "Kl-Values" : {
            "b4" : NumberInt(6),
            "b7" : NumberInt(1),
            "b5" : NumberInt(1),
            "b3" : NumberInt(11),
            "b1" : NumberInt(41),
            "b2" : NumberInt(14)
        }
    }
}

Problemas

Normalizadas:

Se han normalizado por completo 87 escenas de las 234 descargadas (3 L4-TM, 56 L5-TM, 129 L7-ETM+, 46 L8-OLI)
Hay 132 de ellas con la banda NIR (banda 5 ó banda 6 normalizadas)
Hay 167 escenas con 2 bandas normalizadas

Soluciones?

Eliminar el criterio de 10 píxeles por tipo de PIA.
Hacer una máscara de agua "manual"

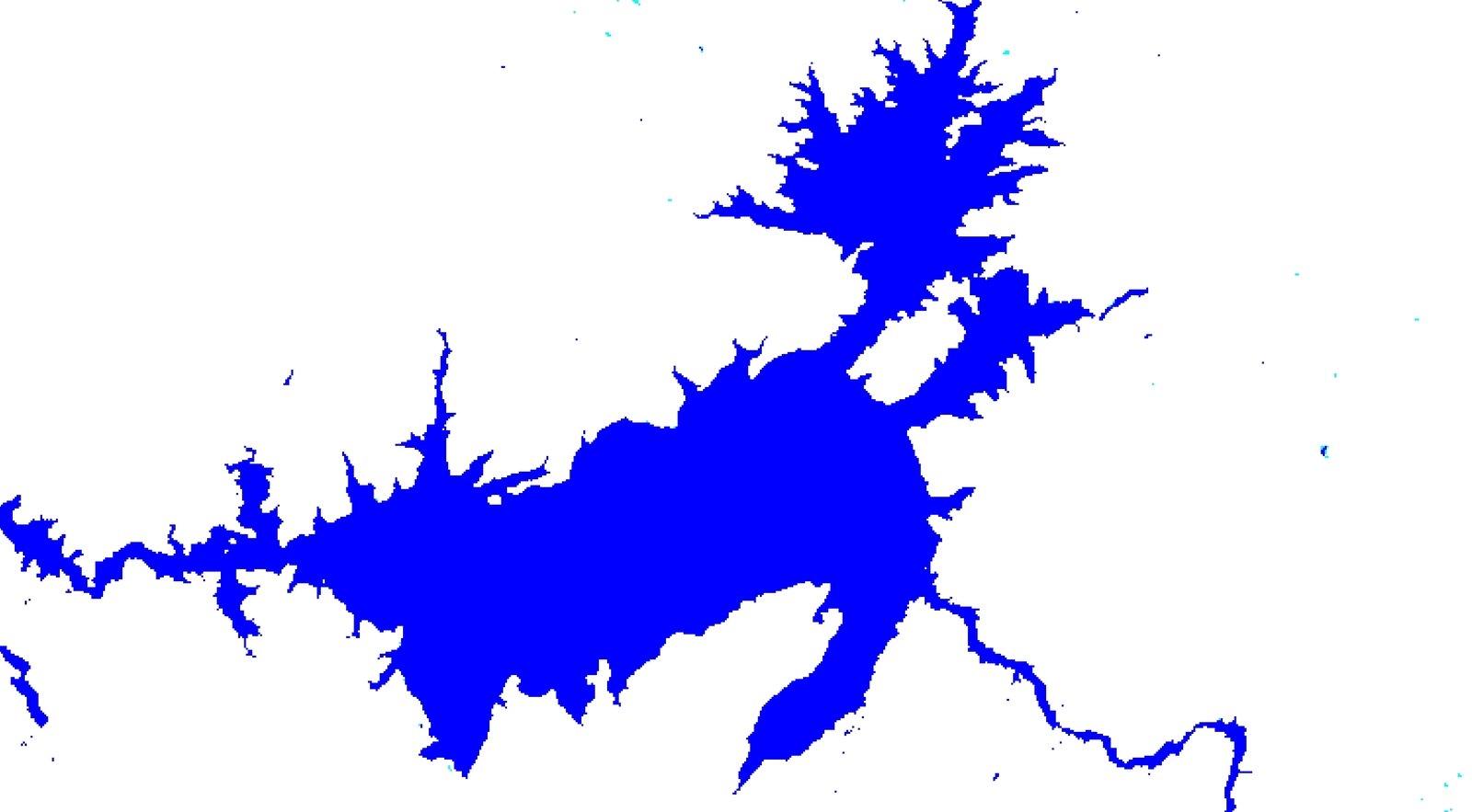

Utitlizar la máscara de agua de Fmask

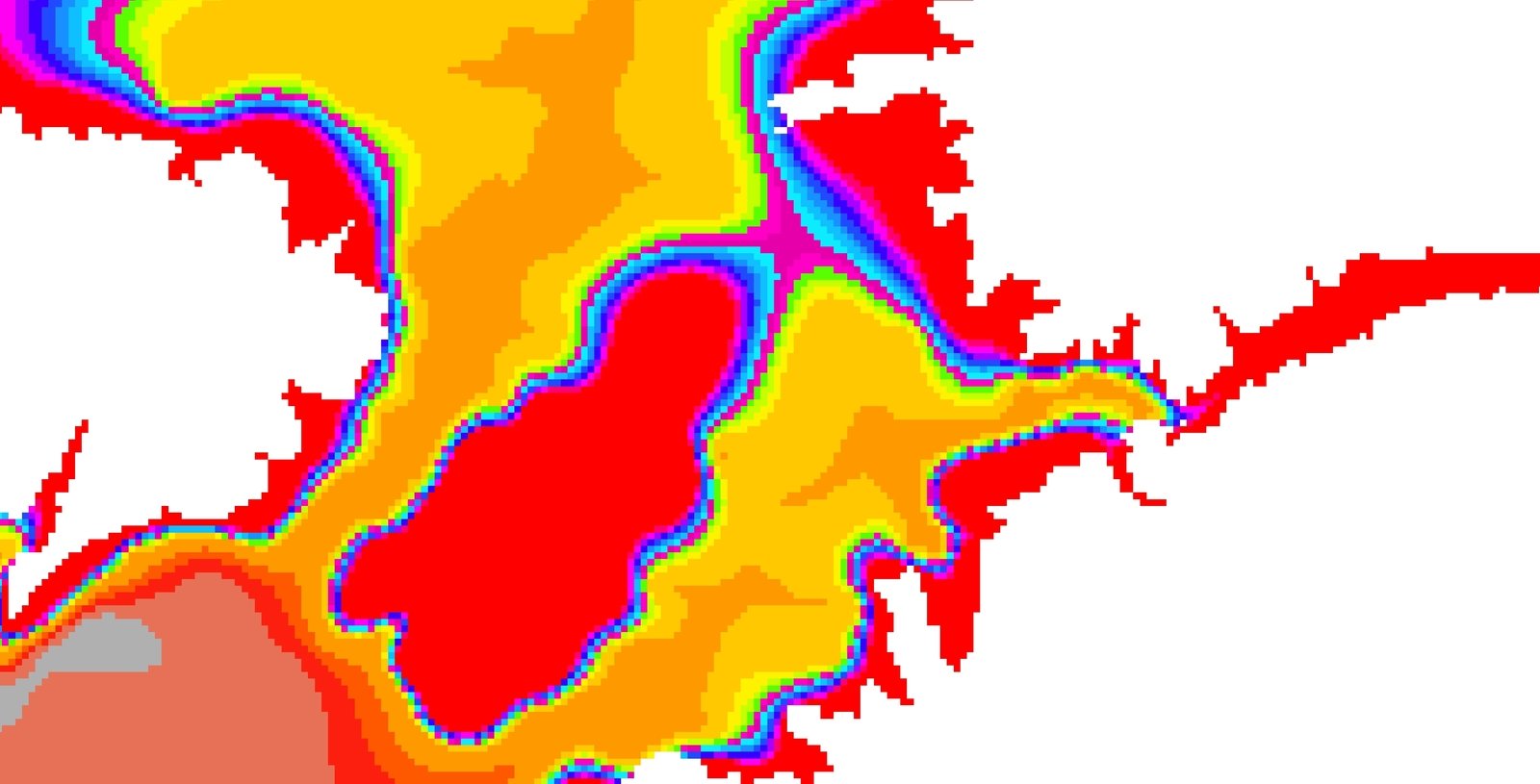

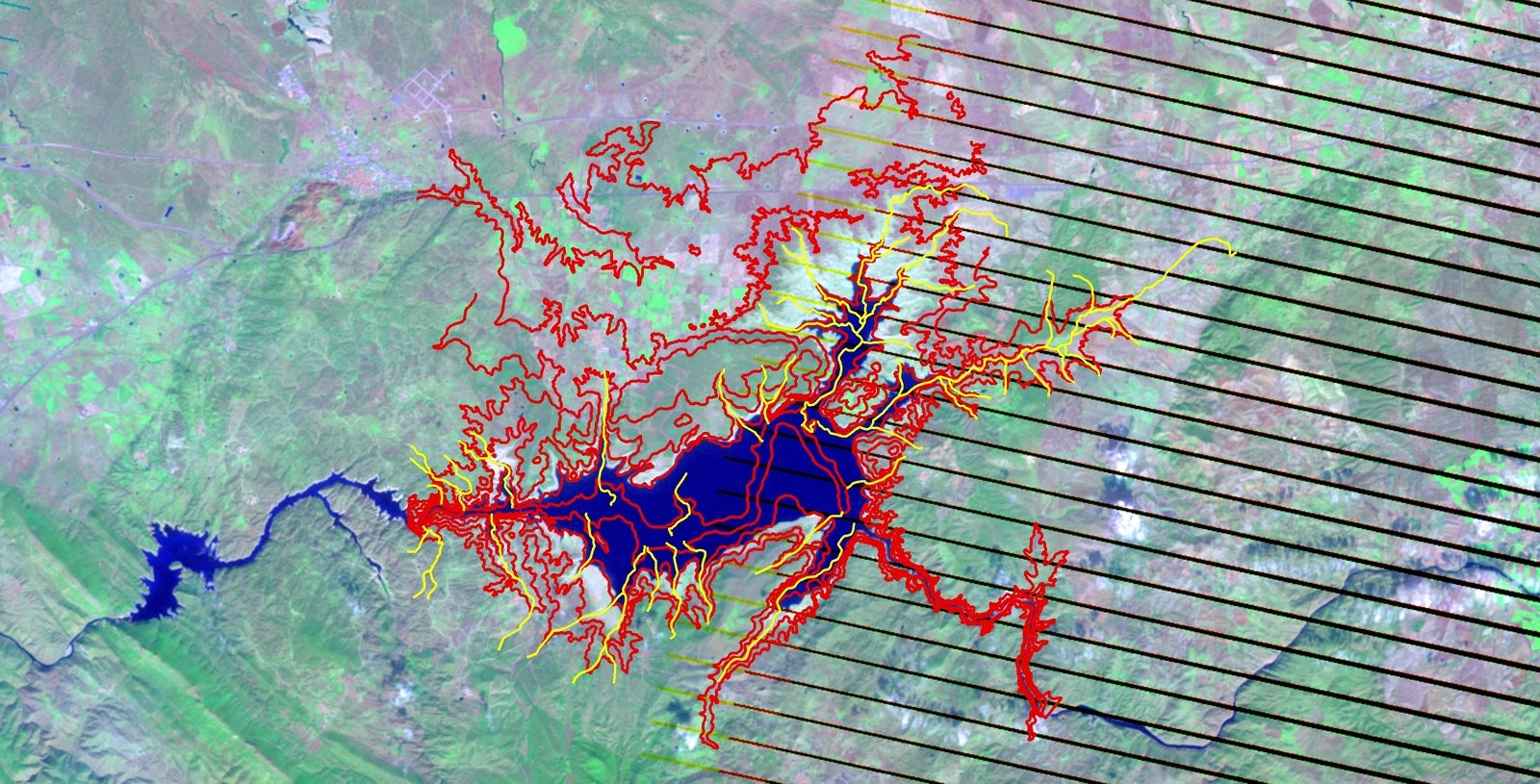

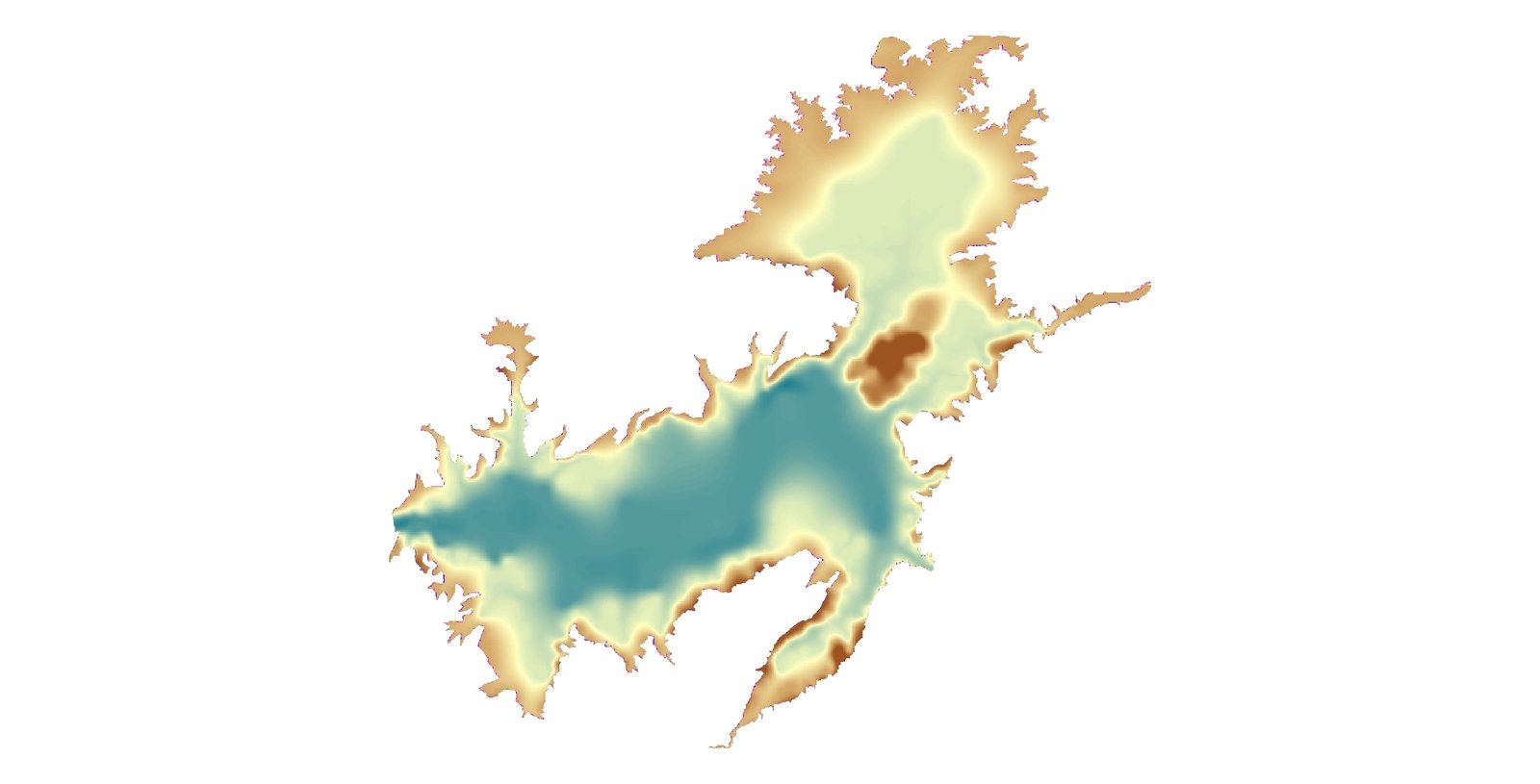

Generación de DTM histórico

(A partir de las curvas de nivel del MTN 1:50000)

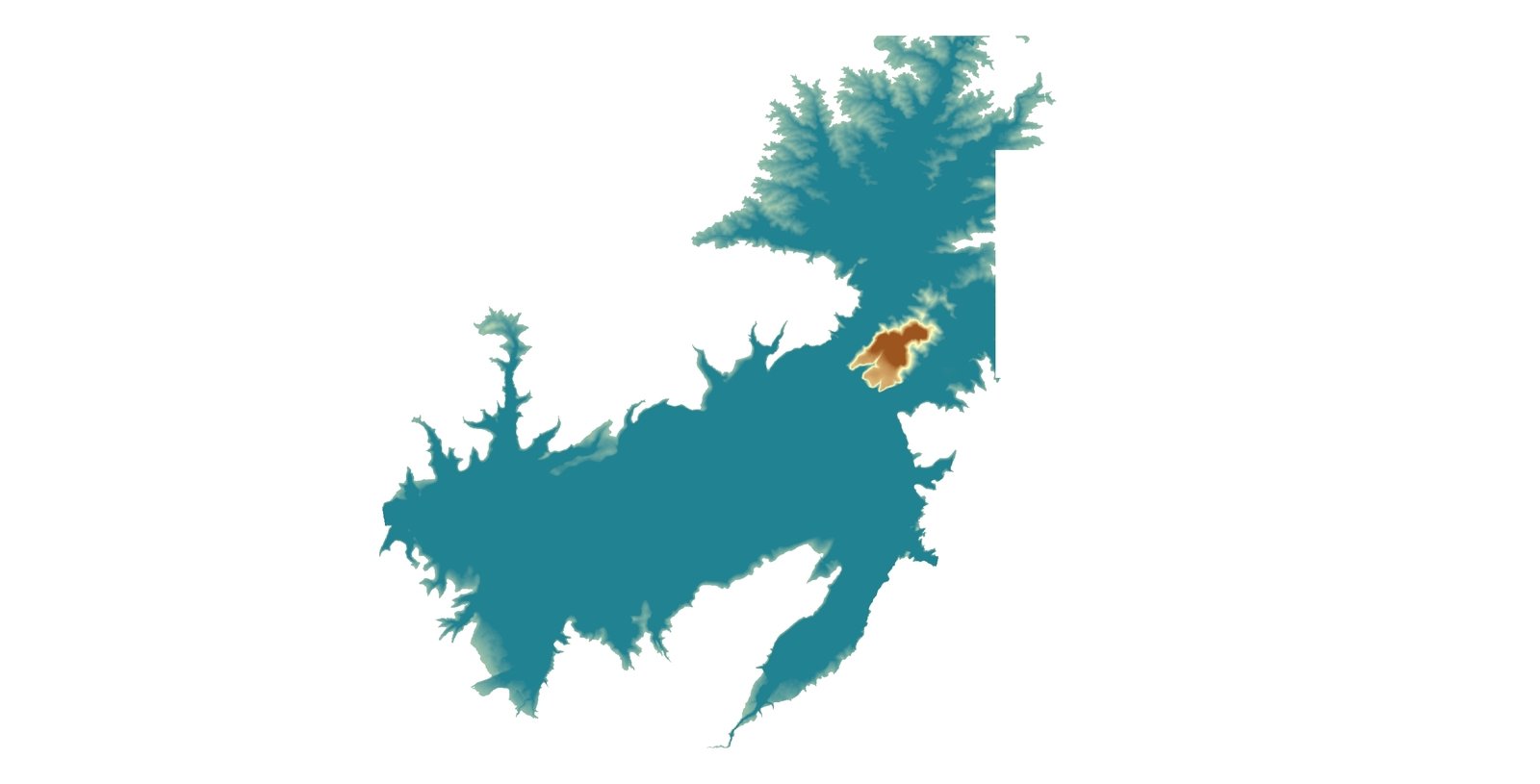

Ya se ha recibido el DTM de 2006

Cota de inundación 309 msnm (Valdecañas aislada)

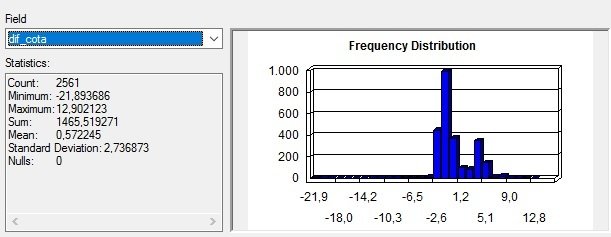

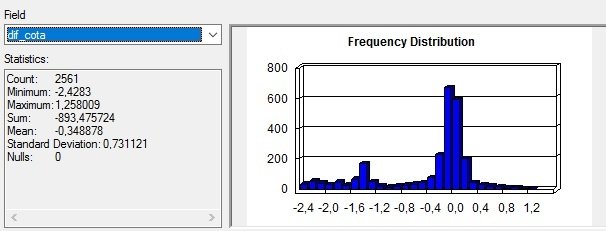

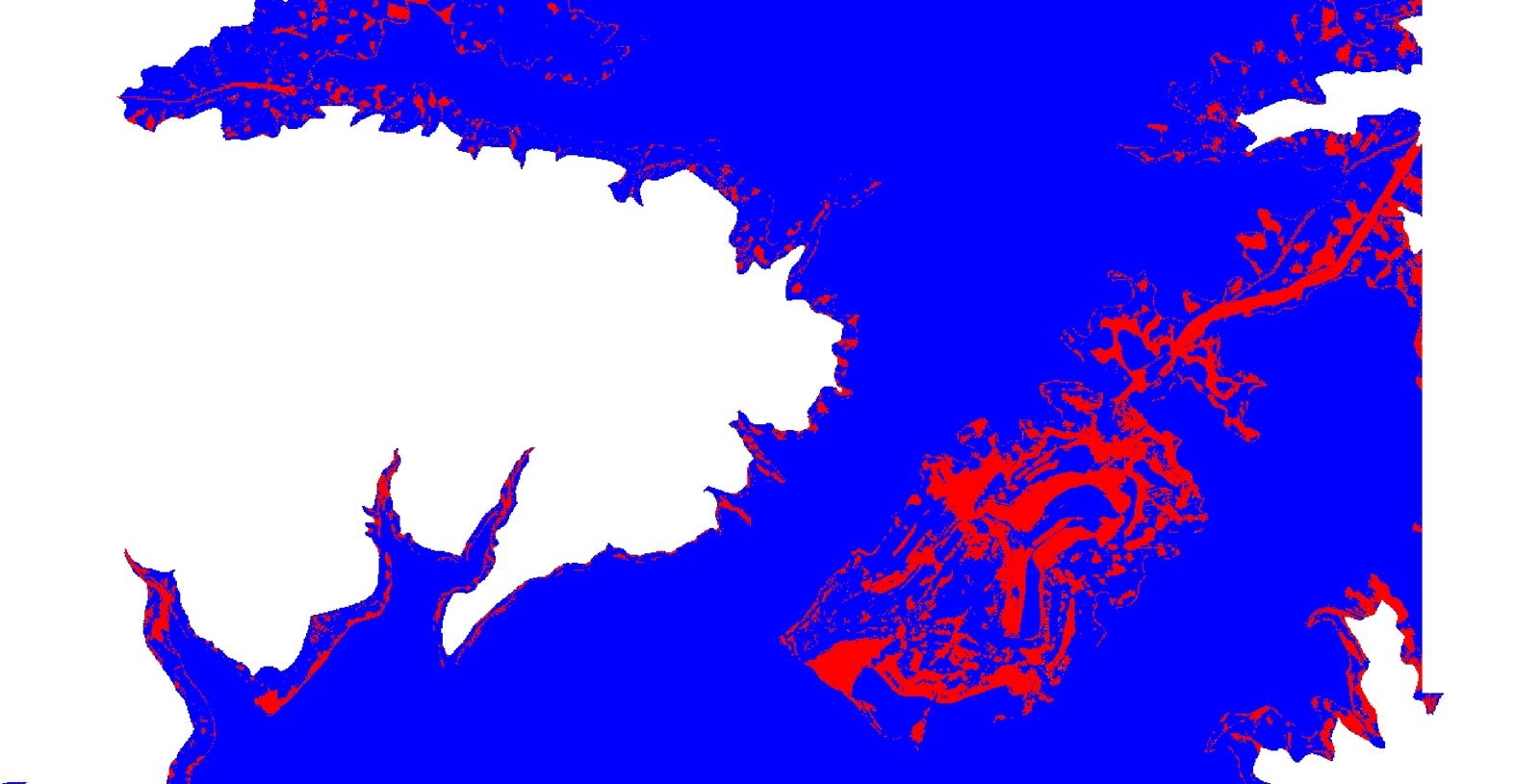

Calidad suficiente para hacer un cut/fill con el LiDAR

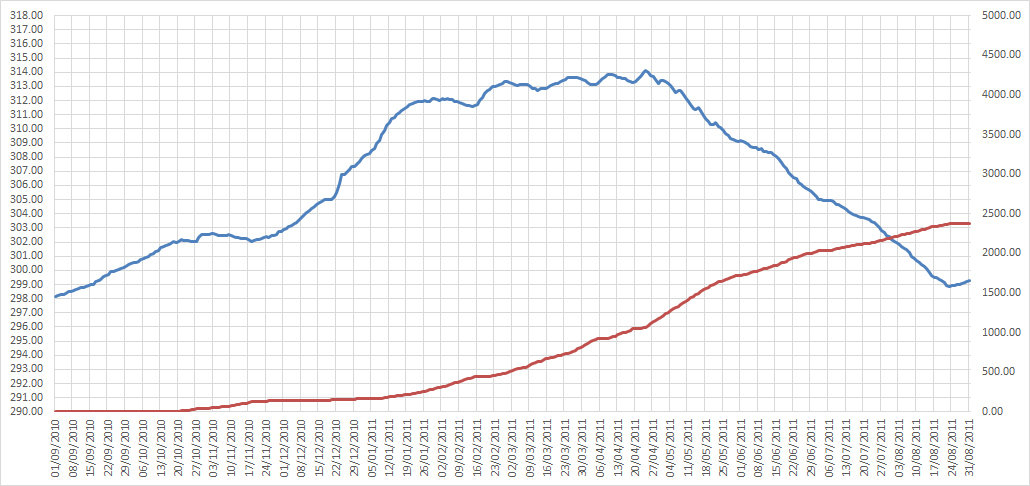

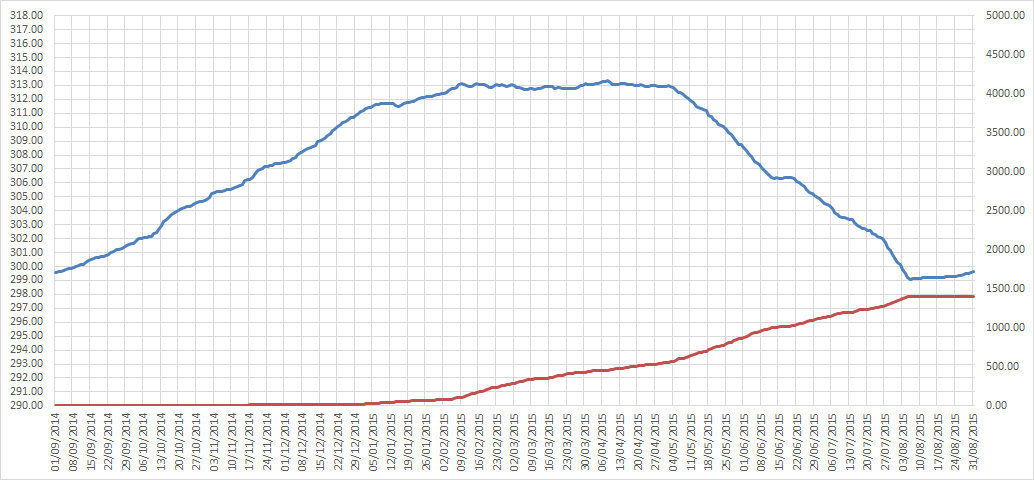

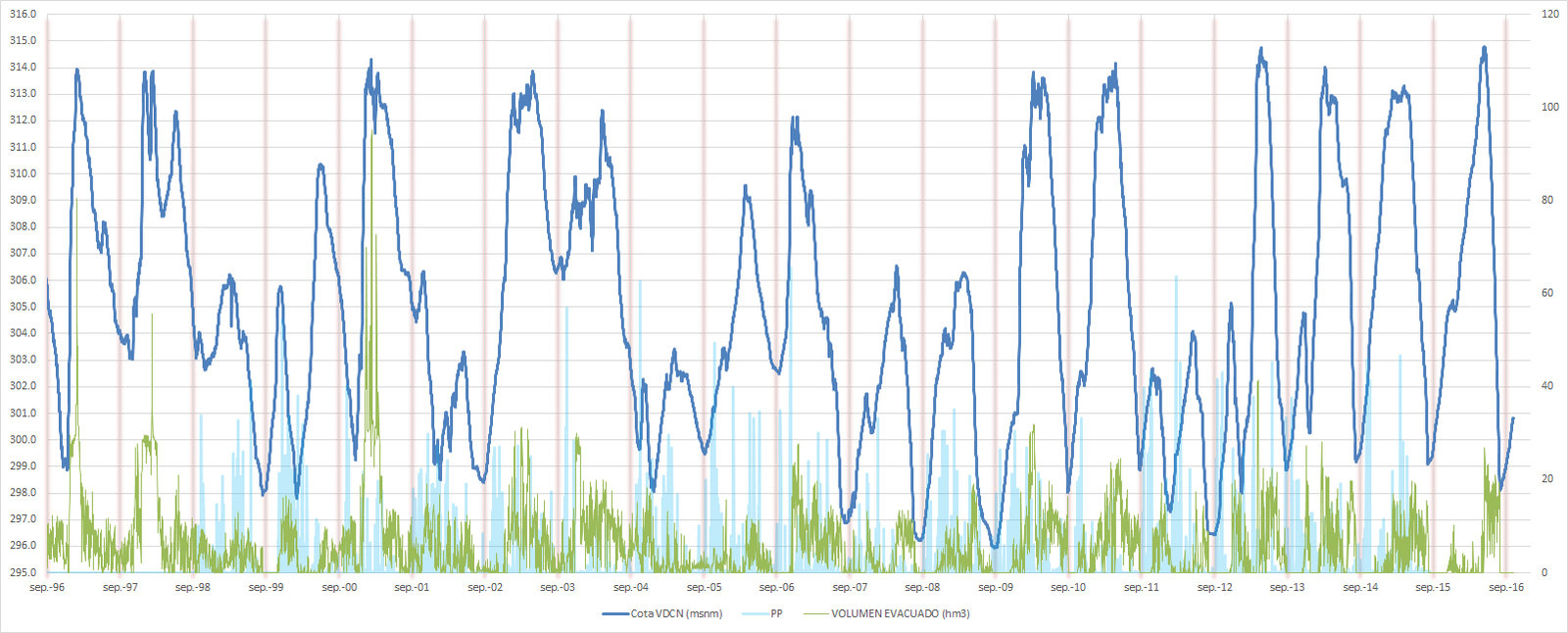

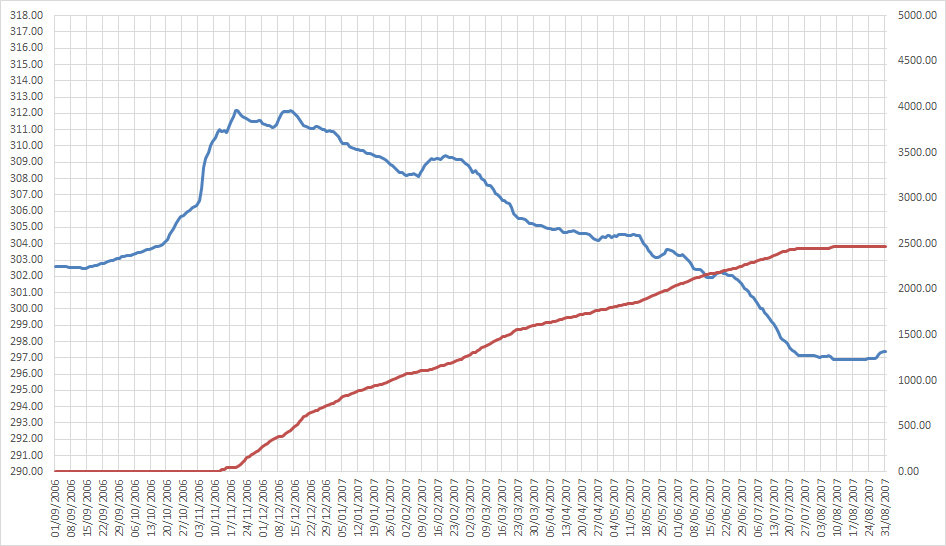

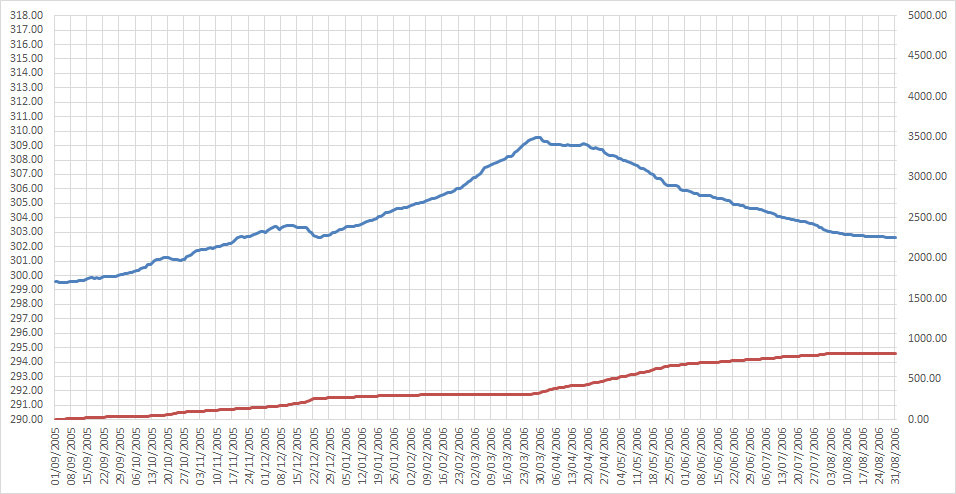

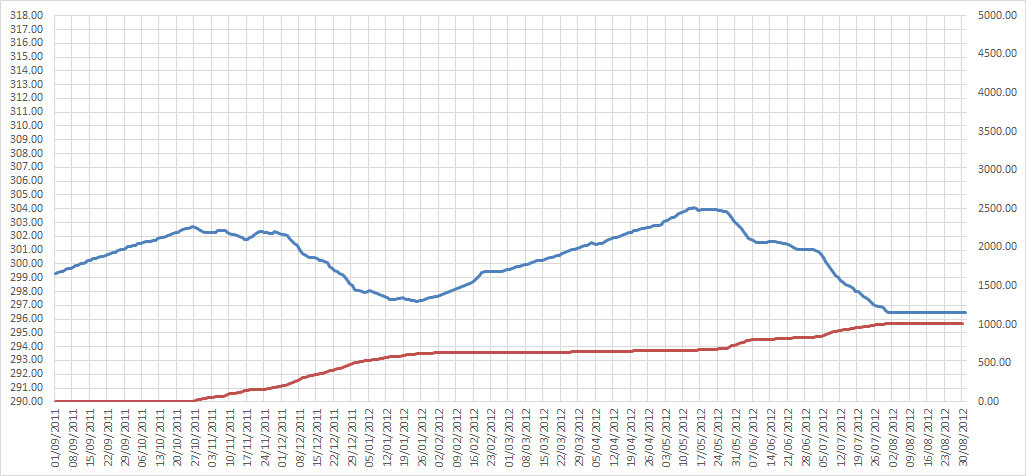

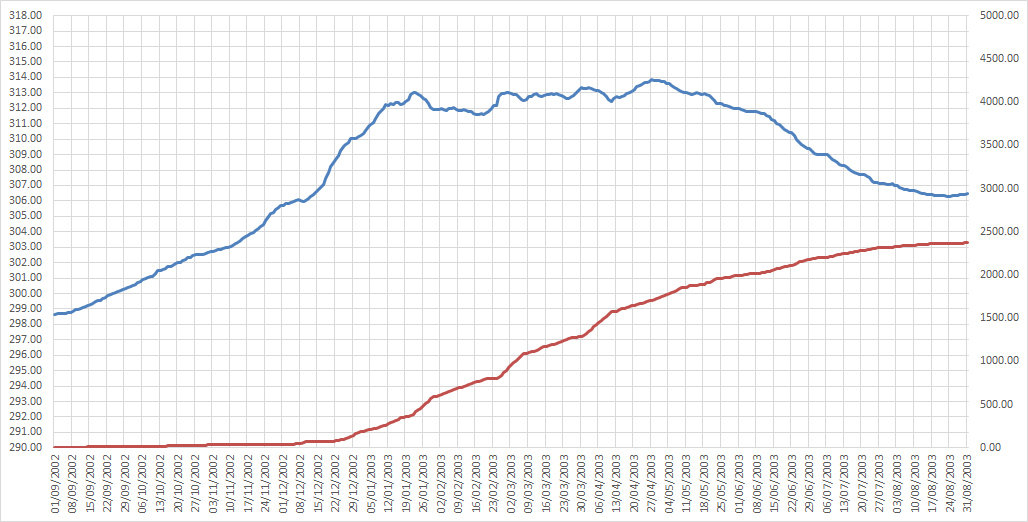

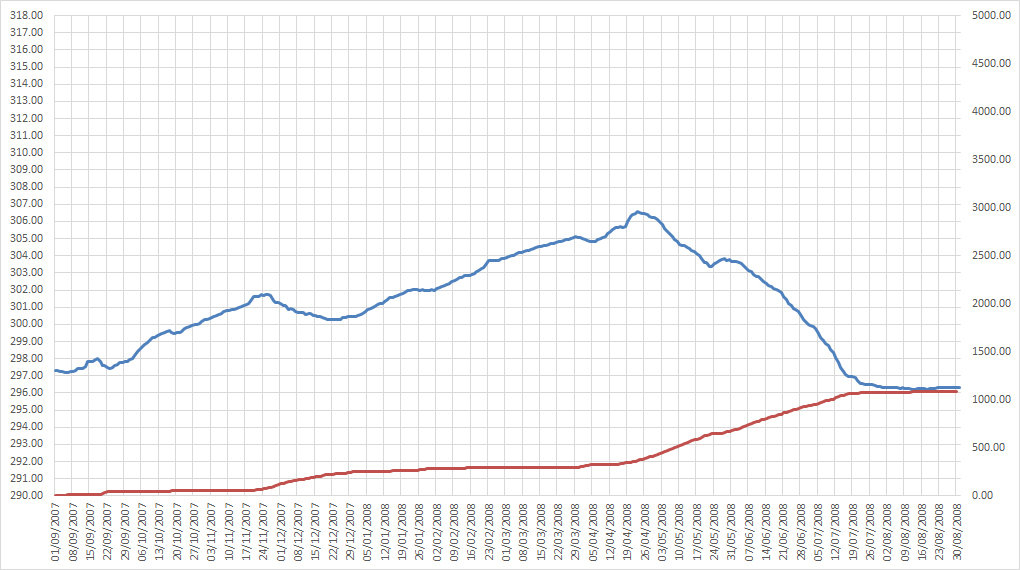

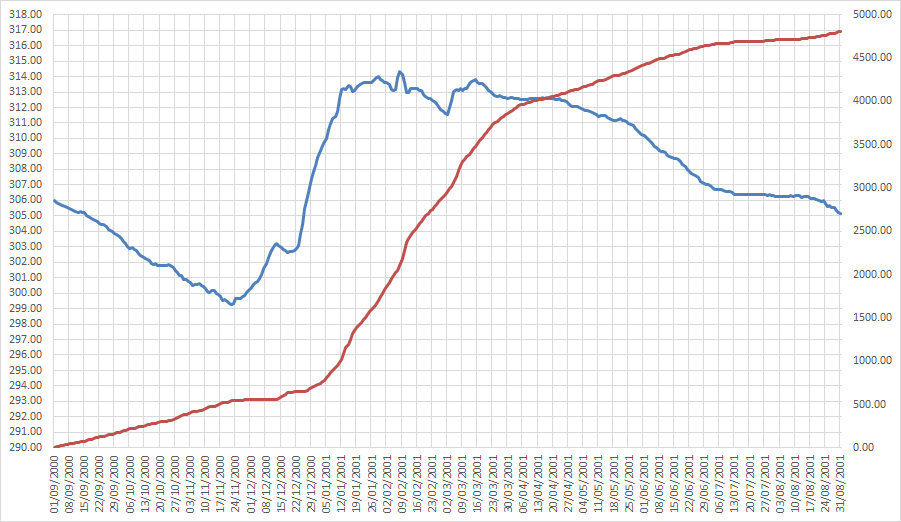

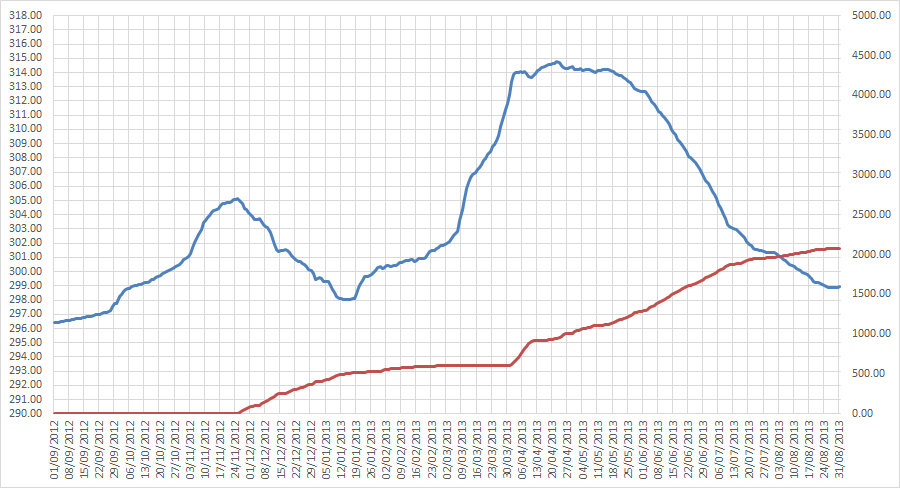

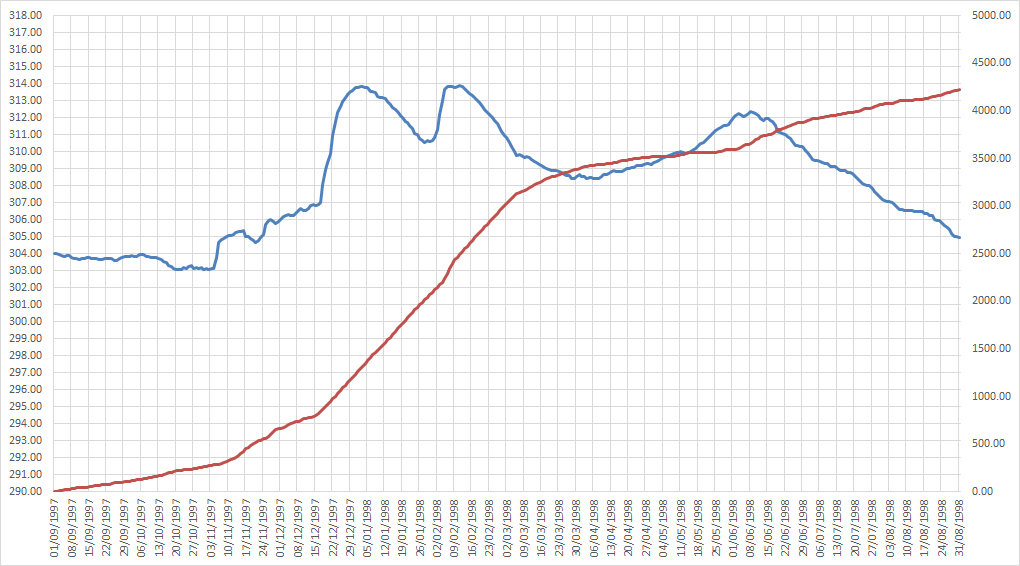

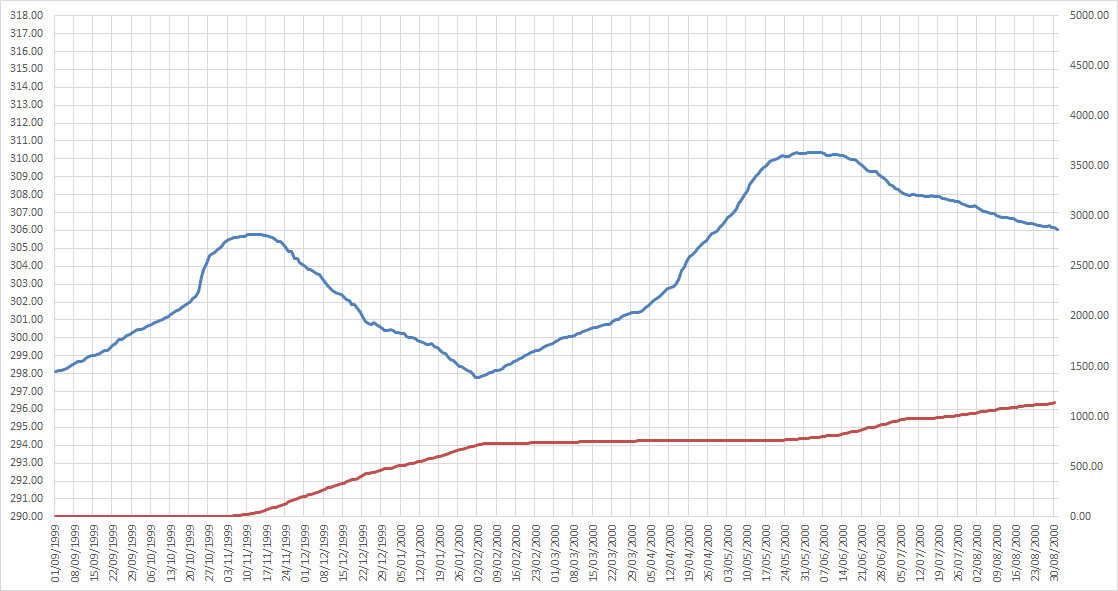

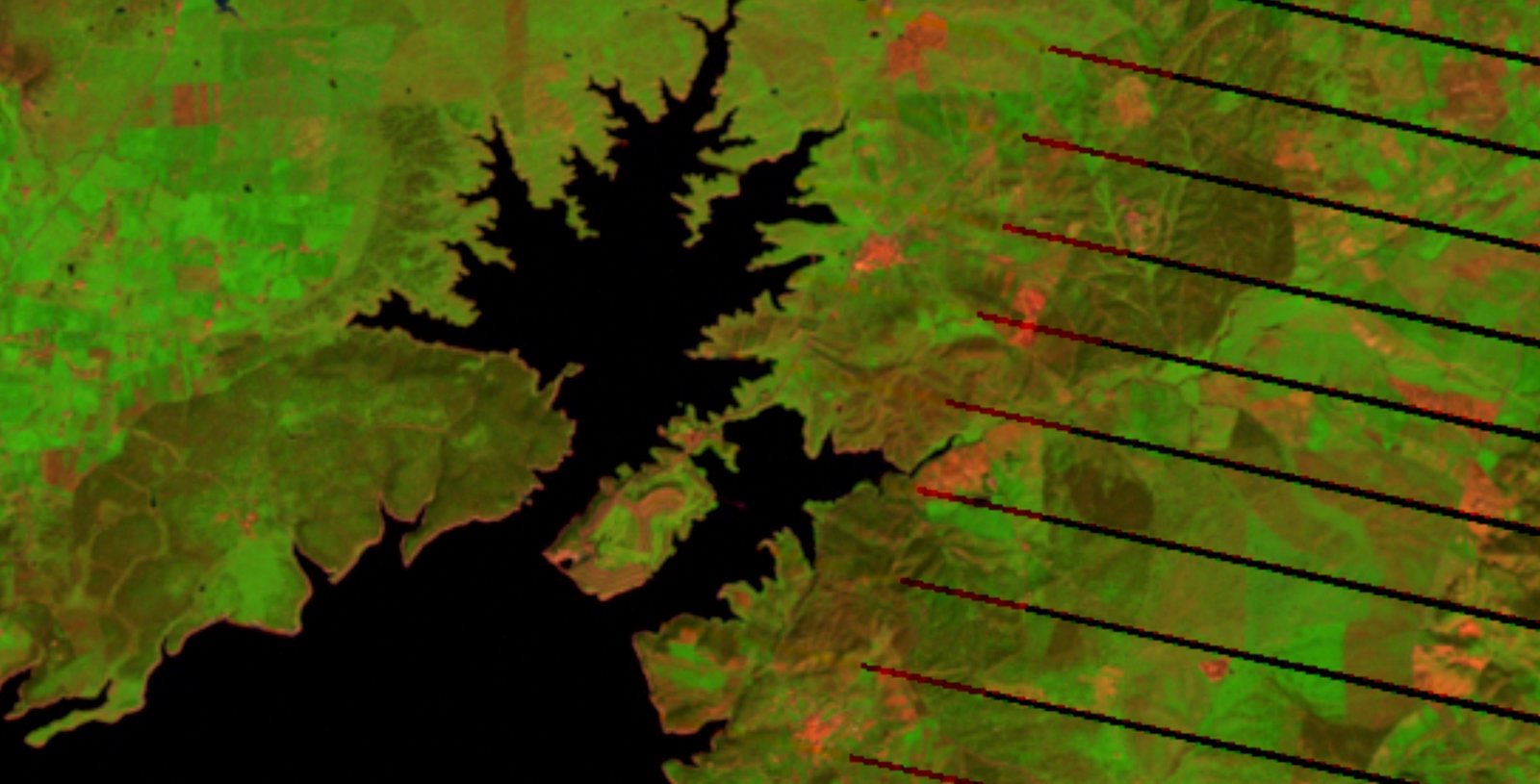

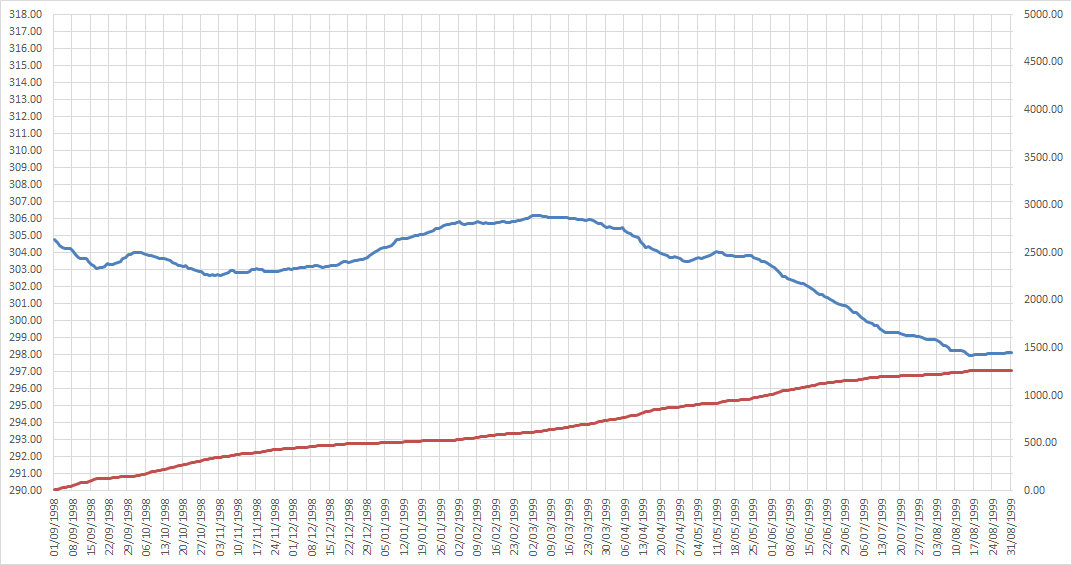

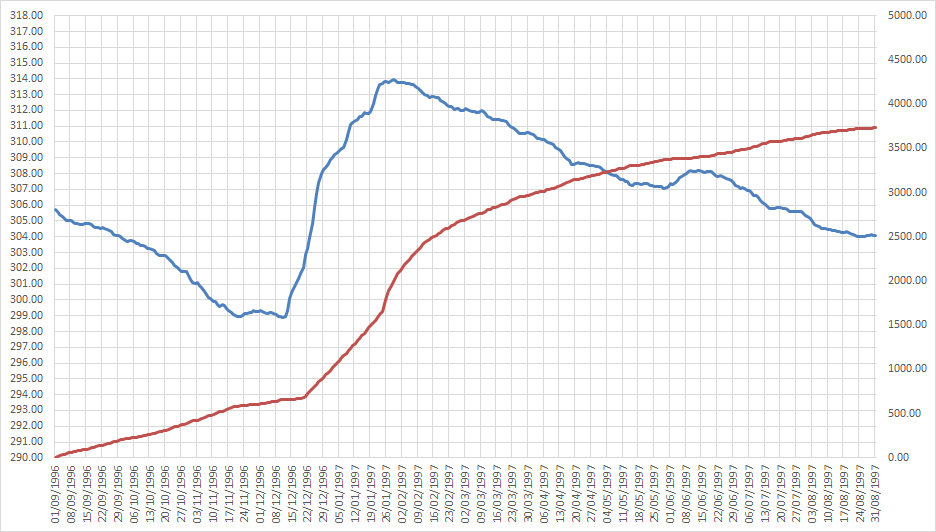

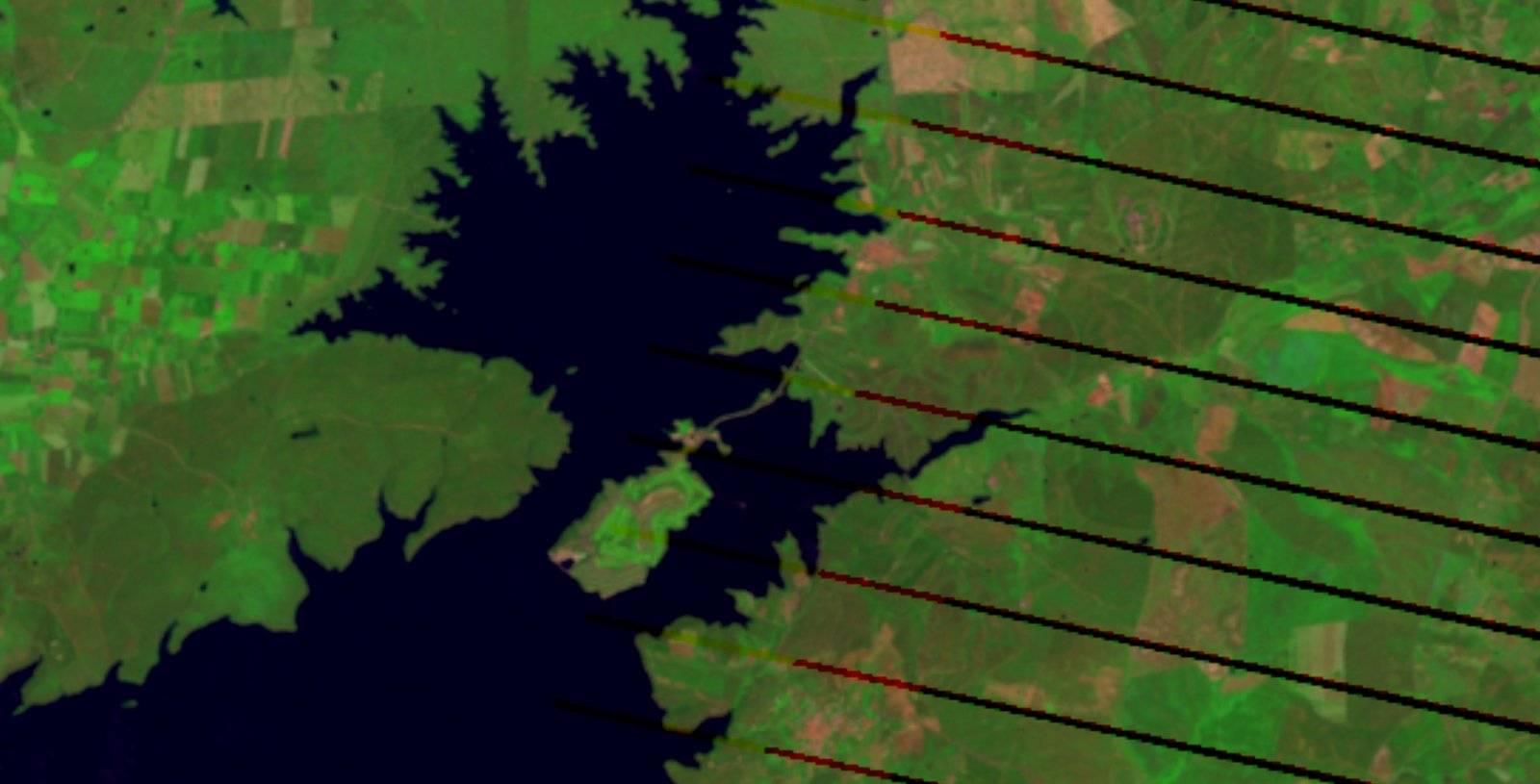

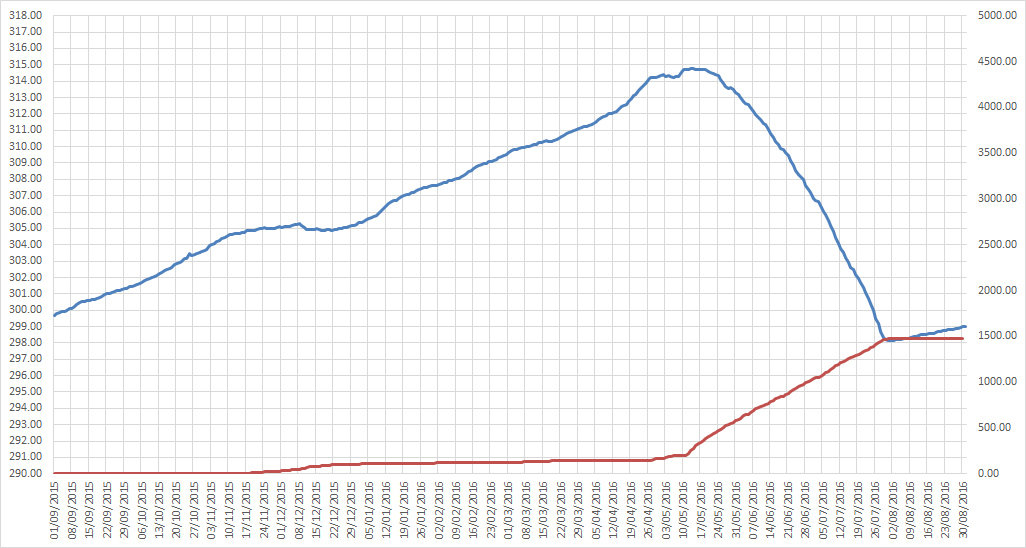

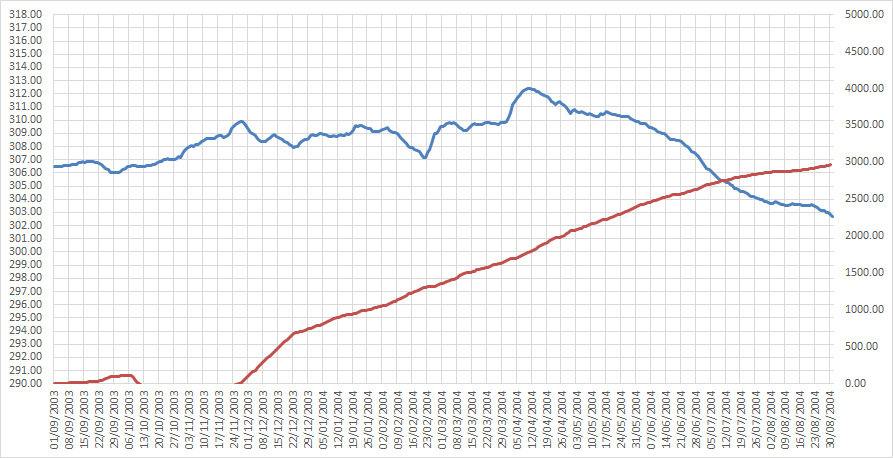

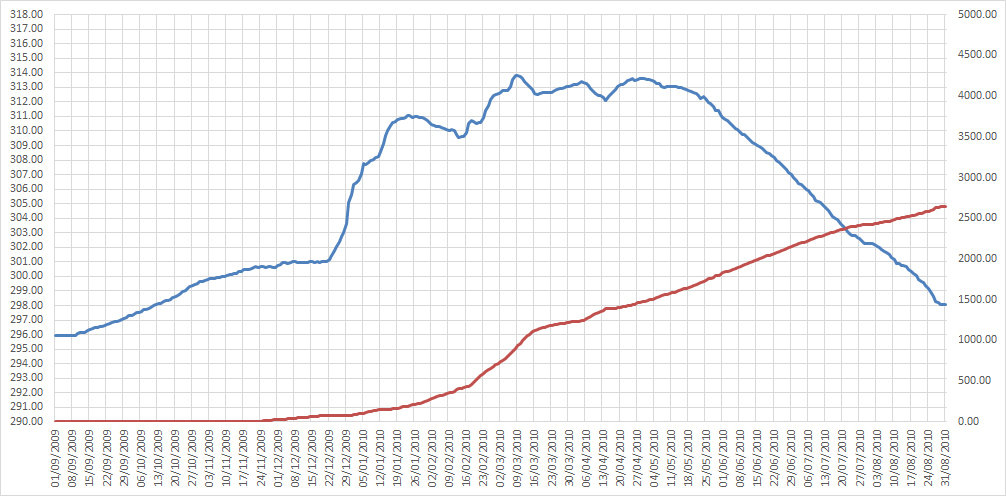

Cambios en la cota de inundación

Cota 314

Cota 309

La cota de inundala elevación ción ha variado de 309 msnm a 314 msnm.

Se ha modificado la topografía de la isla con la construcción de los 2 canales artificiales, la elevación de algunas zonas en pequeñas isletas, la construcción del dique para la playa artificial y sobre todo con la carretera de acceso.
