SEGURANÇA
EM
ELETRICIDADE
OBJETIVOS
- Conhecer normas relativas às instalações elétricas;
- Compreender o que é e quais são os riscos do choque elétrico;
- Ter noção de comportamentos seguros.
Acidentes com
Eletricidade
Os acidentes ocorrem por falta dos principais cuidados com a eletricidade, tornando-os assim atos inseguros.
Atos Inseguros
Negligência
Falta de cuidado com terceiros.
Fonte: http://eletricidade-puc.tumblr.com/image/32842507245
Atos Inseguros
Descuido
Deve-se prestar atenção para evitar a potencialização do risco.
Fonte: Banco de imagens do Google
Atos Inseguros
Imprudência
Mesmo se identificando o risco, o mesmo é ignorado.
Fonte: Banco de imagens do Google
Atos Inseguros

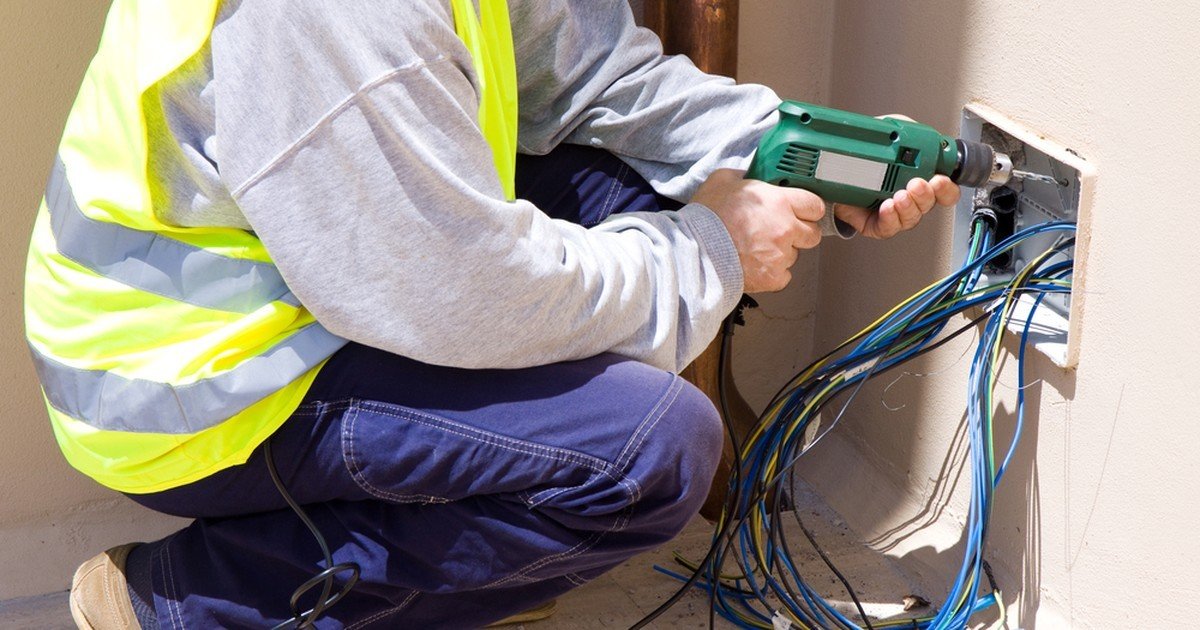

Imperícia
Pessoas leigas que tentam efetuar atividades de manutenção elétrica.
Fonte: Banco de imagens do Google
Normas
Choque elétrico
Duas Normas Essenciais
NBR5410
Instalações elétricas em baixa tensão
NR10
Segurança em instalações e serviços em eletricidade
NBR5410
Instalações Elétricas em Baixa Tensão
"Esta Norma estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens".
Fonte: http://www.promarkmanutencao.com.br/admin/assets/upload/servicos/1/3637632792.jpg
NR10
Segurança em Instalações e Serviços em Eletricidade
"Esta norma regulamentadora estabelece os requisitos e condições mínimas objetivando a implementação de medidas de controle e sistemas preventivos, para garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade".
Fonte: http://www.ssdb.com.br/imagens/segurancaemeletricidade.png
DESENERGIZAÇÃO
Seccionamento
Ato de desconectar o equipamento da rede, como desligar o interruptor de uma lâmpada, retirar o plugue da tomada, etc.
Fonte: Banco de imagens do Google
DESENERGIZAÇÃO

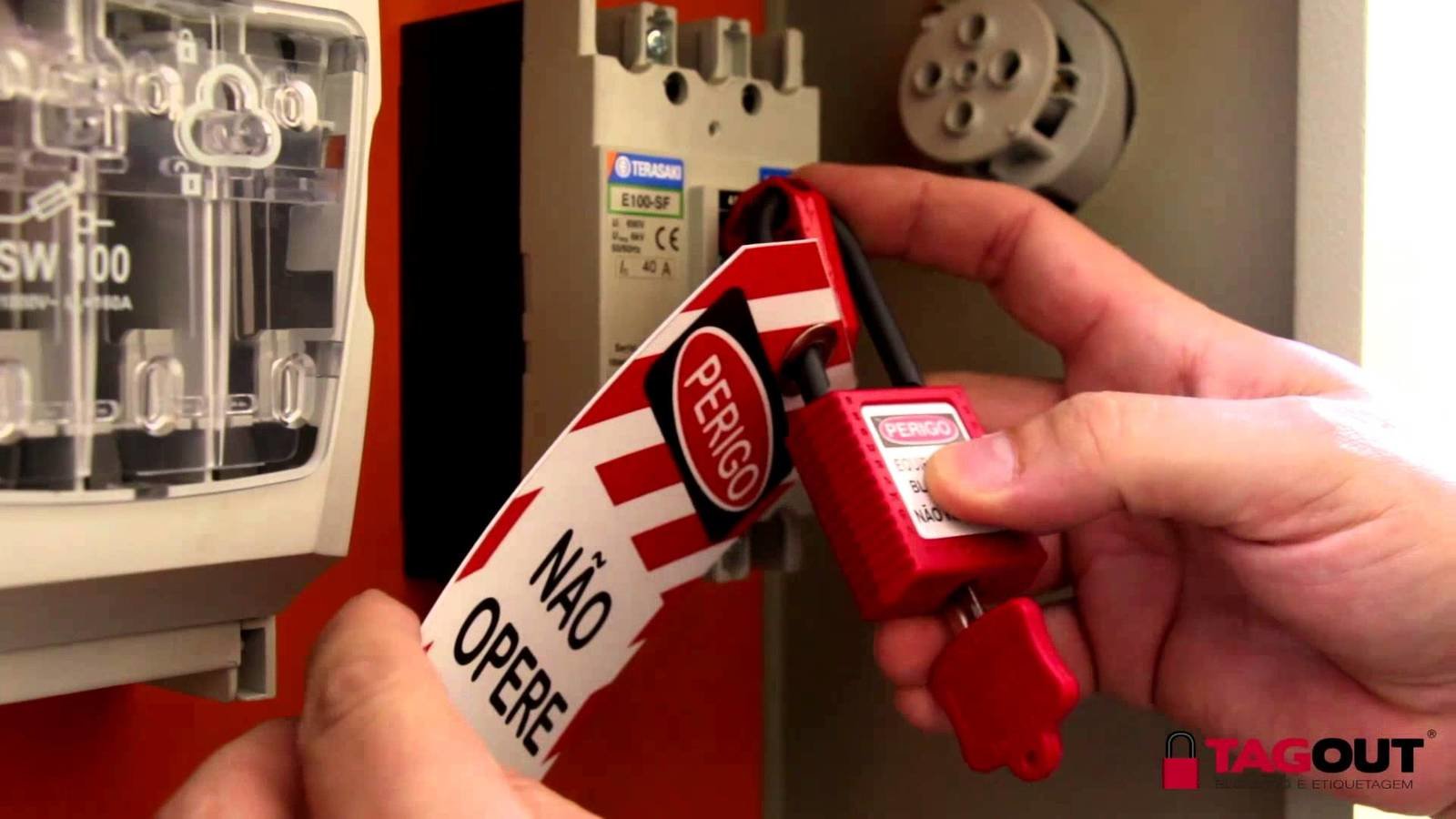

Impedimento de reenergização
Bloqueio de reenergização através de lacres, cadeados, etc. Isto evita que pessoas desavisadas tentem ligar o sistema de forma acidental.
Fonte: https://i.ytimg.com/vi/W82Gqah5Krg/maxresdefault.jpg
DESENERGIZAÇÃO
Constatação da ausência de tensão
Verifica-se se o sistema está efetivamente desligado através de instrumentos de medição.
Fonte: Banco de imagens do Google
DESENERGIZAÇÃO
Instalação de aterramento temporário
Deve-se realizar aterramento dos condutores, para eliminar a tensão neste ponto.
Fonte: Banco de imagens do Google
DESENERGIZAÇÃO

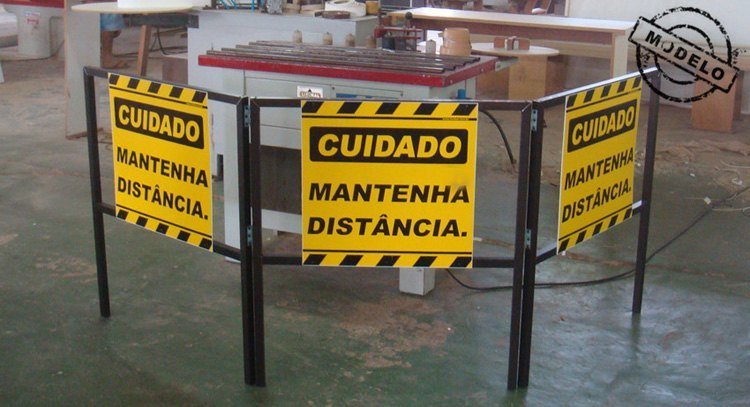

Proteção dos elementos energizados existentes na zona controlada
Colocação de obstáculos e barreiras para evitar o contato acidental com pontos ainda energizados.
Fonte: http://towbar.com.br/loja2/MaisProduto.asp?im=n&Produto=2868
DESENERGIZAÇÃO

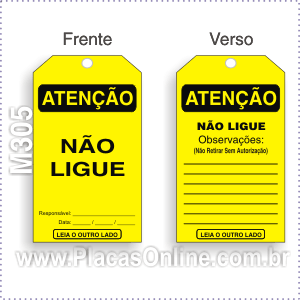

Sinalização de impedimento de reenergização
Colocação de placas e etiquetas com avisos de advertência.
https://www.placasonline.com.br/listaprodutos.asp?IDLoja=5811&texto=placa+de+cuidado&ok=Buscar+Placa&Pag=2
O que é choque elétrico?
Fonte: Banco de imagens do Google
Choque elétrico é quando uma corrente elétrica atravessa o nosso corpo. Os efeitos causados vão de pequenas perturbações a consequências fatais, dependendo do nível de corrente.
Tipos de Choque Elétrico
Eletrostático
Ocorre quando trocamos cargas com corpos que foram previamente eletrizados.
Isto normalmente acontece quando um carro sofre atrito com o ar e quando descemos dele encostamos em sua lataria, havendo a descarga.
Fonte: Banco de imagens do Google
Tipos de Choque Elétrico
Dinâmico
Ocorre quando entramos em contato com elementos de uma rede energizada, como uma tomada de energia residencial, por exemplo.
Por ser uma fonte permanente de cargas, é o mais danoso.
Fonte: Banco de imagens do Google

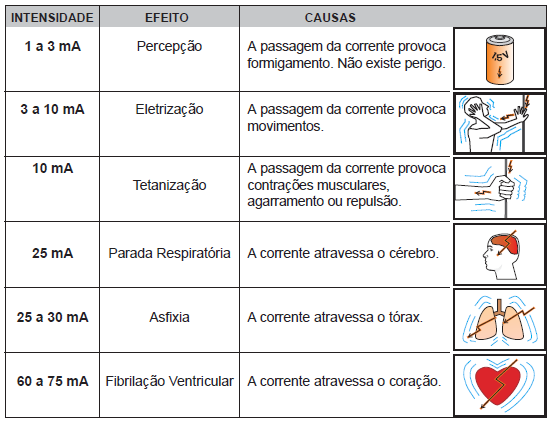

Sintomas do Choque Elétrico
Fonte: Banco de imagens do Google

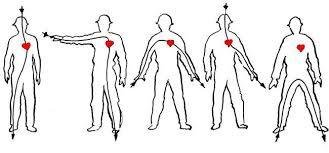

Percursos da Corrente Elétrica
Fonte: Banco de imagens do Google
