Microscopio Compuesto

HISTORIA

1608 Zacharias Jansen construye un microscopio con dos lentes convergentes.

1611 Johannes Kepler sugiere la manera de fabricar un microscopio compuesto.

MICROSCOPIO

Un microscopio compuesto tiene mas de una lente objetiva. se utilizan especialmente para examinar objetos transparentes, o cortados en láminas tan finas que se transparentan.

Se emplea para aumentar o ampliar las imágenes de objetos y organismos no visibles a simple vista. El microscopio óptico común está conformado por tres sistemas:

El sistema mecánico está constituido por una palanca que sirve para sostener, elevar y detener los instrumentos a observar.

El sistema de iluminación comprende un conjunto de instrumentos, dispuestos de tal manera que producen las ranuras de luz.

El sistema óptico comprende las partes del microscopio que permiten un aumento de los objetos que se pretenden observar mediante filtros llamados "de antigel subsecuente".

PARTE DEL SISTEMA MECANICO

La parte mecánica del microscopio comprende el pie, el tubo, el revólver, el asa, la platina, el carro y el tornillo micrométrico. Estos elementos sostienen la parte óptica y de iluminación; además, permiten los desplazamientos necesarios para el enfoque del objeto.

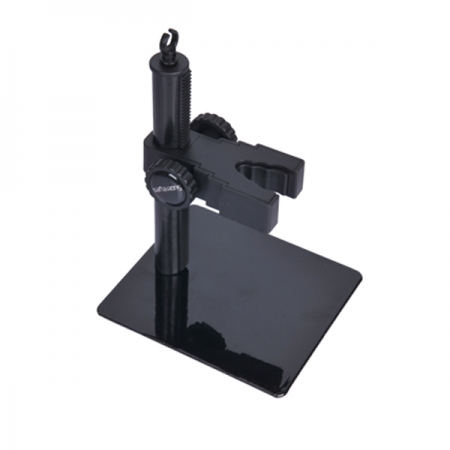

Pie y soporte

Contiene la base sobre la que se apoya el microscopio y tiene por lo general forma de Y o bien es rectangular.

Columna o brazo

Llamada también asa, es una pieza en forma de C, unida a la base por su parte inferior mediante una bisagra, permitiendo la inclinación del tubo para mejorar la captación de luz cuando se utilizan los espejos.

El cañón

Tiene forma cilíndrica . El cañón se encuentra en la parte superior de la columna, enfoca el objeto mediante un sistema de cremalleras, las cuales permiten que el tubo se mueva mediante los tornillos.

El tornillo macrométrico

Girando este tornillo, asciende o desciende el tubo del microscopio, deslizándose en sentido vertical gracias a un mecanismo de cremallera.

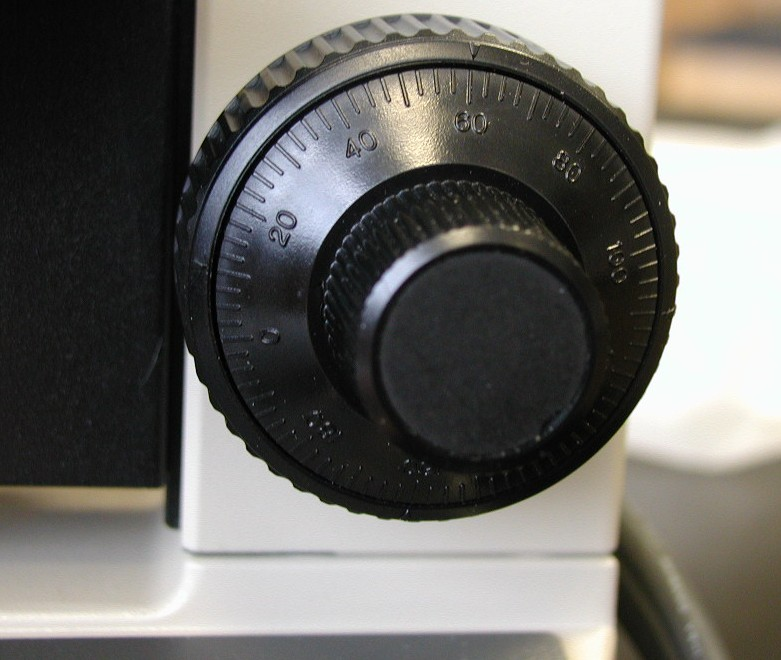

El tornillo micrométrico

Mediante el ajuste fino con movimiento casi imperceptible que produce al deslizar el tubo o la platina, se logra el enfoque exacto y nítido de la preparación.

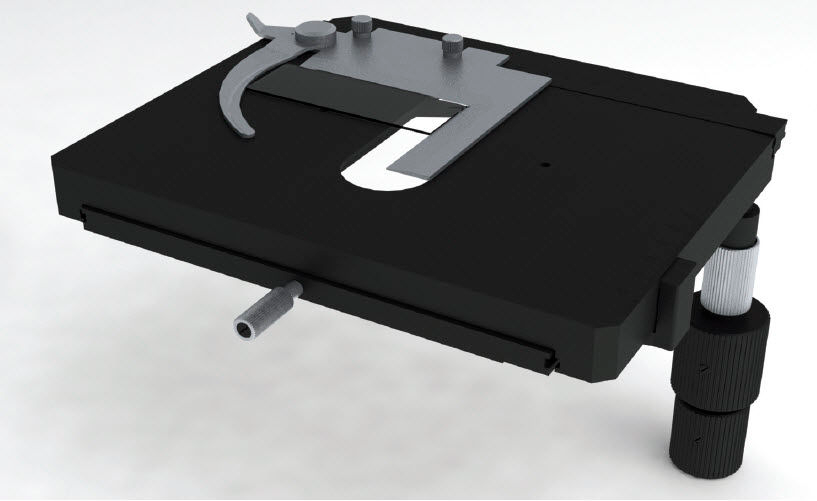

Platina

Es una pieza metálica cuadrada, que tiene en su centro una abertura circular por la que pasara la luz del sistema de iluminación.

Las pinzas

Son dos piezas metálicas que sirven para sujetar el objeto. Se encuentran en la platina.

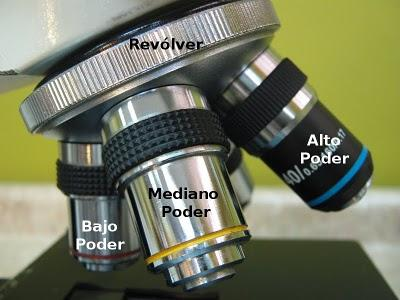

El revólver

Es una pieza giratoria provista de orificios en los que se enroscan los objetivos. Al girar el revólver, los objetivos pasan por el eje del tubo y se colocan en posición de trabajo, lo que se nota por el ruido de un piñón que lo fija.

PARTES DEL SISTEMA OPTICO

Es el encargado de reproducir y aumentar las imágenes mediante el conjunto de lentes que lo componen. Está formado por el ocular y los objetivos. El objetivo proyecta una imagen de la muestra que el ocular luego amplía.

El ocular

Se encuentra situado en la parte superior del tubo. Su nombre se debe a la cercanía de la pieza con el ojo del observador. Tiene como función aumentar la imagen formada por el objetivo.

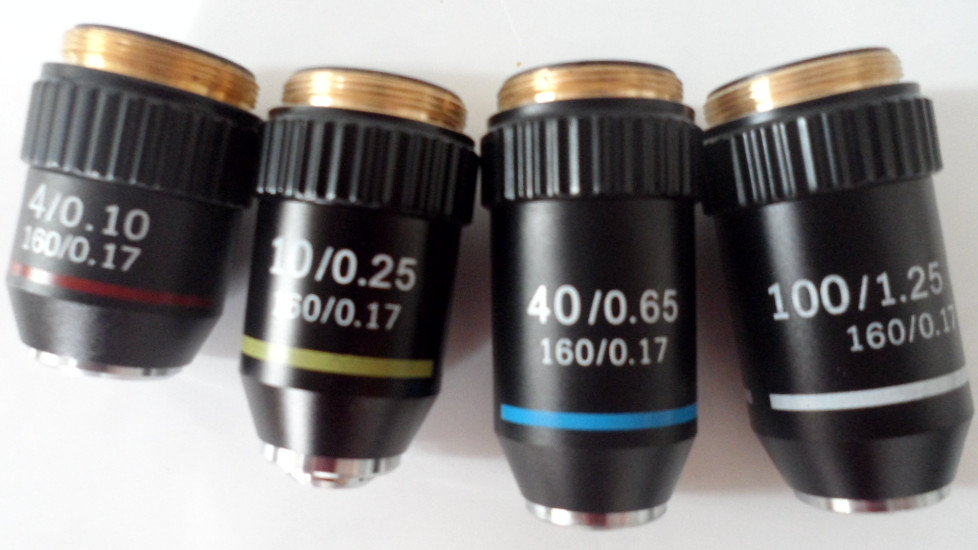

Los objetivos

Se disponen en una pieza giratoria denominada revólver y producen el aumento de las imágenes de los objetos y organismos, y, por tanto, se hallan cerca de la preparación que se examina.

PARTES DEL SISTEMA DE ILUMINACION

Este sistema tiene como finalidad dirigir la luz natural o artificial de tal manera que ilumine la preparación u objeto que se va a observar en el microscopio de la manera adecuada. Comprende los siguientes elementos:

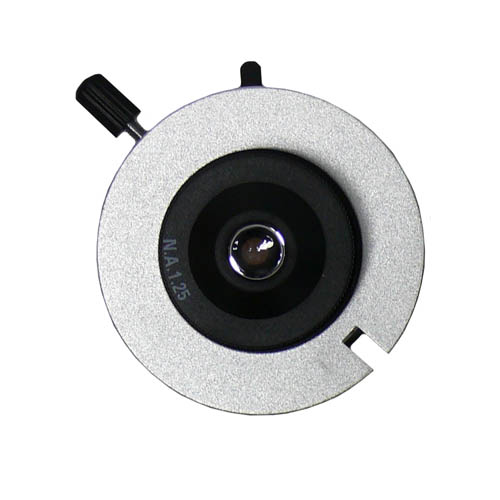

Condensador

Está formado por un sistema de lentes, cuya finalidad es concentrar los rayos luminosos sobre el plano de la preparación, formando un cono de luz con el mismo ángulo que el del campo del objetivo.
