Redis and

NATS Streaming

Índice

Sistema monolítico vs distribuído
Troca de dados
Brokers
NATS
Bancos de Dados
SQL vs No-SQL
Redis
Conclusão e Referências

Sistema Monolítico

Várias threads
Variáveis globais
Um único BD

Desvantagens:

Difícil de versionar
Compartilhamento de recursos

Sistema

Sistema distribuído

Contêineres Docker
Uso de recursos distintos

Conexão entre contêineres:

Identificação de cada parte para comunicação
Topologia de comunicação fixa

Comunicação Síncrona

Ideal para comunicação externa ( e. g. GraphQL, REST, etc)
Comunicação interna síncrona = sistema acoplado
Cascata de falhas

Comunicação Assíncrona

Sem necessidade de resposta imediada
Sistema desacoplado
Maior flexibilidade para cada parte responder a comunicação

Sistemas de Mensageria (Brokers)

Toda comunicação interna passa pelo broker
Mensagens são publicadas em canais
Cada contêiner se inscreve a certos canais

Vantagens:

Facilita a comunicação de contêineres
Facilita a inclusão de novos contêineres

Exemplos de Brokers:

Apache Kafka, Rabbitmq, NATS Streaming, etc.

NATS Streaming

Perimite o armazenamento das mensagens em disco
Clientes em várias linguagens
Fácil de usar
Baixa latência e alta vazão de mensagens

Comparação de vazão com outros brokers

Comparação de latência com outros brokers

Broker	Latência*
Apache Kafka	~1600,000 ms
Rabbitmq	~500,000 ms
Kestrel	~220.000 ms
NSD	~70,000 ms
NATS-ruby	~0,540 ms
NATS	~0,325 ms

* Latência para 1.000.000 mensagens

fonte: https://bravenewgeek.com/dissecting-message-queues/

Uso do NATS Streaming

const NATS = require('node-nats-streaming');

const stan = NATS.connect('test-cluster', 'test', {  // abrindo conexão
  url: process.env.NATS_URL
});

stan.on('connect', async () => {                     // publicando mensagem
  setTimeout(() => {
    stan.publish('new.user', '42', (err, guid) => {
      if (err) console.log("Failed publishing");
      else console.log(`published with guid: ${guid}`);
    });
  }, 5000);
});

// subscrevendo a canal
stan.on('connect', async () => {
const optsAll = stan.subscriptionOptions().setDeliverAllAvailable();

  const new_user_subs = await stan.subscribe('new.user', optsAll);
  const user_ids_subs = {};

  new_user_subs.on('message', async (msg) => {
    console.log(`'new.user': ${msg.getData()}`);

    const uid = Number.parseInt(msg.getData());
    user_ids_subs[uid] = await stan.subscribe(`user.${uid}`, optsAll);
    user_ids_subs[uid].on('message', async (msg) => {
      'do something'
    });
  });
});

Acesso aos Dados

Broker =/= BD compartilhado
Sem necessidade consultas constantes para entrada de novos dados
Como diminuir o número de acessos?

Um Banco de Dados por Contêiner

Modelagem de BD

Bancos de Dados SQL

PostgreSQL, MariaDB, SQlite
Linguagem SQL
Consultas diversas

Desvantagens:

Alta latência
Difícil reestruturação do modelo

SELECT Nome_Artista,Nome
FROM Artista A,Usuário_Titular S,Escuta E,Toca T,Usuário U
WHERE E.Usuário_ID = U.Usuário_ID
  AND E.Música_ID  = T.Música_ID
  AND T.Artista_ID = A.Artista_ID
  AND A.cidade     = S.cidade
  AND U.Usuário_ID = S.Usuário_ID;


SELECT Nome_Artista
FROM Artista,(SELECT DISTINCT Artista_ID,Lista_ID FROM Produz) AS P1
WHERE Artista.Artista_ID = P1.Artista_ID
AND NOT EXISTS (SELECT *
		FROM Produz P2
		WHERE P1.Lista_ID = P2.Lista_ID
		AND P2.Artista_ID <> P1.Artista_ID)
AND EXISTS (SELECT *
            FROM Compõe,Toca T1
            WHERE Compõe.Música_ID = T1.Música_ID
            AND P1.Lista_ID = Compõe.Lista_ID
            AND NOT EXISTS (SELECT *
                            FROM Toca T2
                            WHERE T2.Música_ID = Compõe.Música_ID
                            AND T1.Artista_ID <> T2.Artista_ID));

Propriedades ACID

Atomicidade
A transação deve ter todas as suas operações executadas em caso de sucesso ou, em caso de falha, nenhum resultado de alguma operação refletido sobre a base de dados.
Consistência
A transação deve respeitar as regras de integridade dos dados
Isolamento
Cada transação só é efetuada depois que a anterior já ocorreu.
Durabilidade
O resultado de todas transações executadas com sucesso é armazenado em disco.

BDs No-SQL

sem linguagem expressiva para consulta de dados
permitem que entidades armazenem um número variável de atributos.
(e. g. MongoDB, REDIS, Cassandra)

Vantagens:

Menor latência e maior vazão
Facilmente particionados

Propriedades BASE

Básica disponibilidade
O Banco de Dados está disponível na maior parte do tempo
Estado maleável
As transações de escrita não tem garantia que serão feitas instantaneamente e que as replicas do BD terão os mesmo estado ao mesmo tempo.
Eventual consistência
Em algum tempo, todos os dados, em todas as réplicas, terão o mesmo valor (e. g. quando uma leitura for feita)

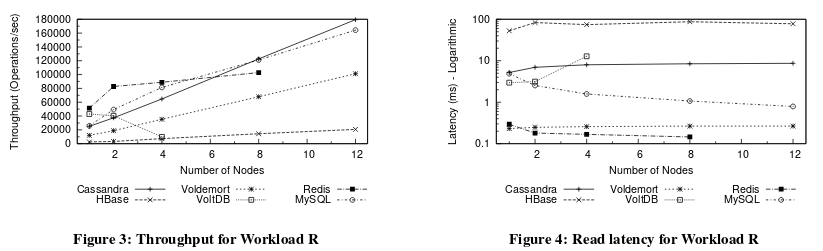

Comparação entre diferentes SGBDs

[Rabl T, 2012]

Comparação entre diferentes SGBDs

[Rabl T, 2012]

Redis

Remote Dictionary Server
BD Chave-Valor
Baixa latência devido ao funcionamento em memória RAM
Possibilita armazenamento em disco para backup
Clientes em várias linguagens
Comandos de fácil uso

Tipos de Armazenamentos
Strings


redis-cli


redis> SET mykey "Hello"
"OK"

redis> GET mykey
"Hello"


redis> MSET key1 "Hello" key2 "World"
"OK"

redis> MGET key1 key2 nonexisting
1) "Hello"
2) "World"
3) (nil)

Tipos de Armazenamentos
Strings

redis> GET mykey
"Hello"

redis> STRLEN mykey
(integer) 5

redis> APPEND mykey " World"
(integer) 11

redis> SETRANGE mykey 6 "Redis"
(integer) 11

redis> GET mykey
"Hello Redis"

Tipos de Armazenamentos
Strings

redis> SET mykey "10"
"OK"

redis> INCR mykey
(integer) 11

redis> DECR mykey
(integer) 10

redis> INCRBY mykey 5
(integer) 15

redis> GET mykey
"11"

redis> SET myfloat 10.50
"OK"

redis> INCRBYFLOAT myfloat 0.1
"10.6"

Tipos de Armazenamentos
Chaves

redis> SET key1 "Hello"
"OK"

redis> EXISTS key1
(integer) 1

redis> EXISTS nosuchkey
(integer) 0

redis> TYPE key1
"string"

redis> DEL key1 key2 key3
(integer) 2

Tipos de Armazenamentos
Sets

redis> SADD myset "Hello"
(integer) 1

redis> SADD myset "World"
(integer) 1

redis> SADD myset "World"
(integer) 0

redis> SMEMBERS myset
1) "World"
2) "Hello"

redis> SISMEMBER myset "Hello"
(integer) 1

redis> SCARD myset
(integer) 2

Tipos de Armazenamentos
Sets

redis> SMEMBERS myset
1) "World"
2) "Hello"

redis> SADD myotherset "Hello" "there"
(integer) 1

redis> SINTER myset myotherset
1) "Hello"

redis> SDIFF myset myotherset
1) "World"

Tipos de Armazenamentos
Sorted Sets

redis> ZADD myzset 1 "one" 2 "two" 3 "three"
(integer) 3

redis> ZADD myzset 1 "uno"
(integer) 1

redis> ZRANGE myzset 0 -1 WITHSCORES
1) "one"
2) "1"
3) "uno"
4) "1"
5) "two"
6) "2"
7) "three"
8) "3"

redis> ZRANGE myzset 2 3
1) "three"

Tipos de Armazenamentos
(Linked) Lists

redis> RPUSH mylist "one"
(integer) 1

redis> RPUSH mylist "two"
(integer) 2

redis> RPUSH mylist "three"
(integer) 3

redis> RPOP mylist
"three"

redis> LRANGE mylist 0 -1
1) "one"
2) "two"

redis> LPOP mylist
"one"

redis> LRANGE mylist 0 -1
1) "two"

Tipos de Armazenamentos
Hashes

redis> HMSET myhash field1 "Hello" field2 "World"
"OK"

redis> HMGET myhash field1 field2 nofield
1) "Hello"
2) "World"
3) (nil)

redis> HKEYS myhash
1) "field1"
2) "field2"

redis> HGETALL myhash
1) "field1"
2) "Hello"
3) "field2"
4) "World"

Modelo Conceitual

Modelo Entidade Relacionamento

Modelo
Físico

SQL: Linguagem SQL
Chave-Valor: o BD não tem implementação do modelo antes da entrada de dados.
O usuário escolhe seguir o modelo

SQL: Necessita definir chaves primárias, atributos, chaves estrangeiras, etc.
Chave-Valor: Cada atributo tem uma chave
recomenda-se usar chaves do formato "Id_Entidade:Nome_atributo"
(e. g. "84EC29A:Endereço" )

Modelo Lógico

Melhores Casos de uso de SGBDs Chave-Valor

Sistemas onde as consultas já são conhecidas previamente
Necessidade de baixa latência

Melhores práticas

Trocar Leitura e Escrita por comandos específicos
(e. g. INCR )
Armazenar atributos que são sempre processados juntos na mesma chave

Redis e
NATS Streaming
em Conjunto

Redis

Os dados que cada contêiner precisa consultar para fazer suas operações são armazenados em instâncias distintas do redis

Uma para cada contêiner

NATS Streaming

Qualquer ação realizada por um contêiner que afeta o resto do sistema gera um evento que é enviado para o broker.

Uma única instância do broker administra o envio e recebimento de todo o sistema

Orquestração

Um microsserviço principal envia comandos para o resto do sistema
Outros microsserviços só realizam ações quando requisitado
sistema mais acoplado, maior suscetível a cascata de falhas

Coreografia

Todos os microsserviços recebem eventos
Cada microsserviço responde ao evento de maneira diferente
sistema mais independente, com maior tolerância a falhas locais

Estilos de Organização de Microsserviços

Arquitetura de Microsserviços Reativa

Organizada baseada em Coreografia
Uso de Broker para envio e recebimento de eventos
Uso de BD local para acesso fácil e rápido a dados mais utilizados
Cada ação no sistema gera um evento
Cada serviço escolhe processar ( ou não ) esse evento de forma distinta
Dados essenciais para cada microsserviço armazenados em um BD de baixa latência

Referencias

Solving big data challenges for enterprise application performance management (2012)
Rabl T, Gómez-Villamor S, Sadoghi M, Muntés-Mulero V, Jacobsen H, Mankovskii S

Dissecting Message Queues - 2014, Tyler Treat - https://bravenewgeek.com/dissecting-message-queues/

Guias?,Tutoriais?
redis.io/commands

nats.io

Fim
