前情提要

Unix

Linux

Unix Like

Linux distribution

-Linus Torvalds-

前情提要

GNU GPL

前情提要

nano / vim 編輯器

gcc *.c / g++ *.cpp

"Hello World"

Linux Kernel

User

Linux Kernel

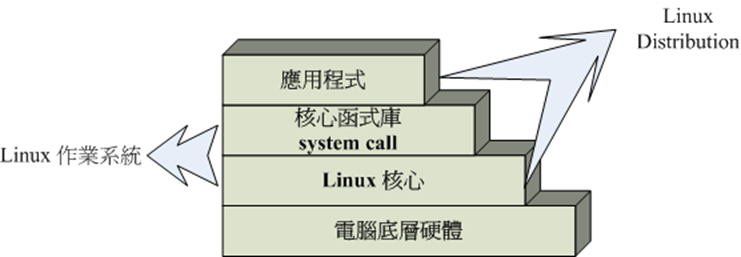

Linux distribution =

     Linux kernel + Free Software

     + Software + Tools + 可完整安裝流程

Linux Kernel

核心釋出時的版本定義為：

   2.6.18-92.e15

主版本.次版本.釋出次數-修改版本

奇數(development發展中版本)

-    2.5.XX

偶數(stable穩定版本)

-    2.6.XX

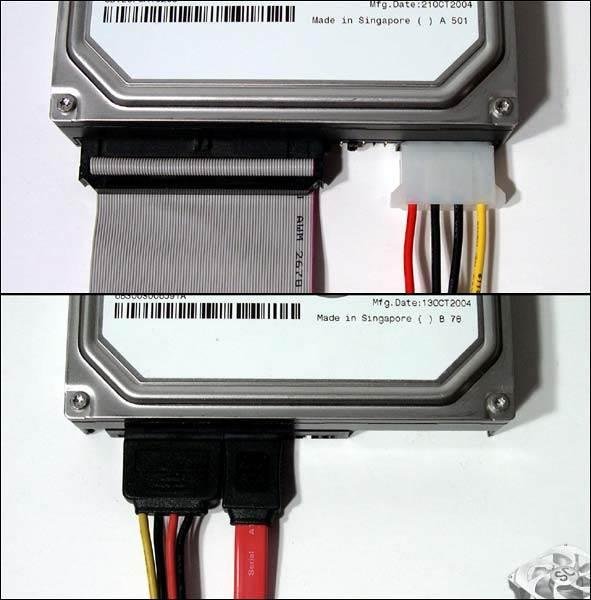

硬碟介面

IDE

SATA

...

硬碟介面

IDE

硬碟介面

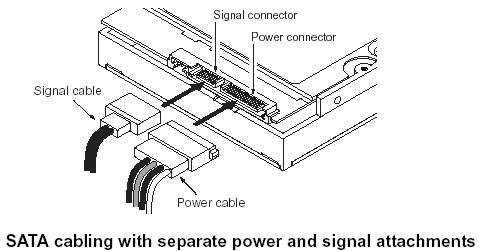

SATA

硬碟介面

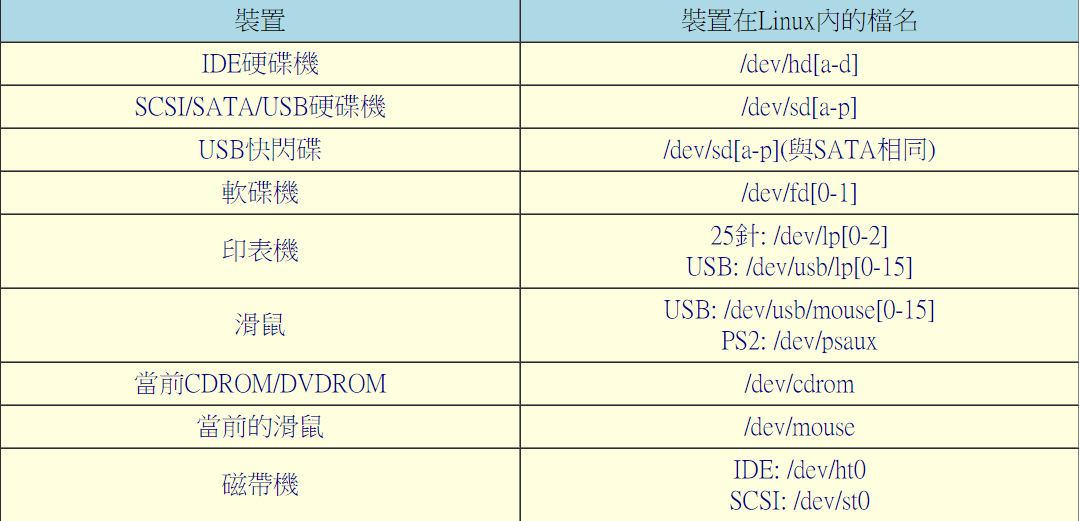

在Linux系統中

每個裝置

都被當成一個檔案來對待

硬碟介面

硬碟介面

IDE : 固定

/dev/hd[a-d]

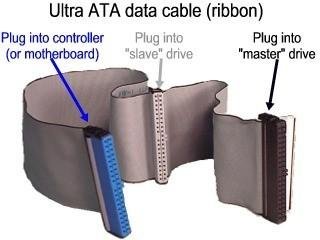

IDE \ Jumper

IDE1(Primary)

IDE2(Secondary)

Master         Slave

/dev/hda         /dev/hda

/dev/hda      /dev/hda

硬碟介面

SATA :根據Linux核心偵測到磁碟的順序

/dev/sd[a-p]

SATA/USB/SCSI等磁碟介面都是使用SCSI模組來驅動

硬碟介面-例題1

/dev/hdc

假設你的主機僅有一顆IDE介面的磁碟

而這一顆磁碟接在IDE2的Master上面

請問他在Linux裡面的裝置檔名為何？

硬碟介面-例題2

假設主機板上有六個SATA插槽

你有兩個SATA硬碟和一個USB

將硬碟分別插在第一個(SATA1)

和第五個(SATA5)插槽

請問這三個裝置在Linux底下檔名為?

SATA1插槽:/dev/sda

SATA5插槽:/dev/sdb

USB:/dev/sdc

USB是開機完成後才讀取到的。

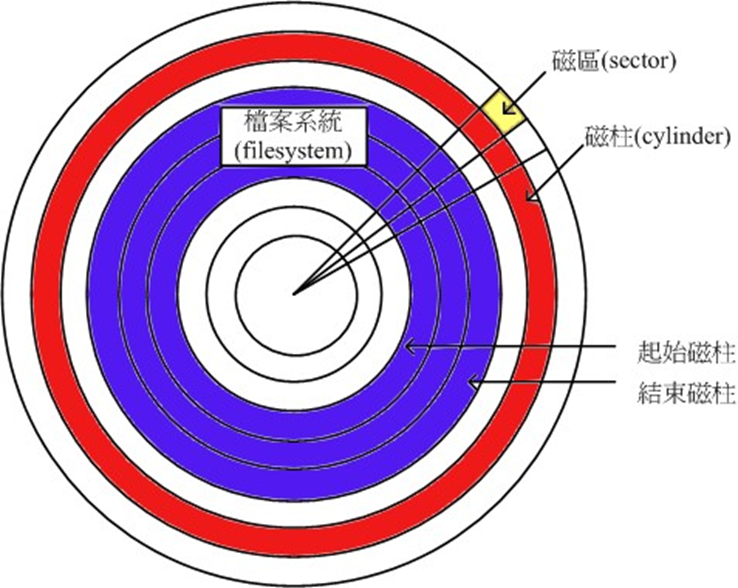

硬碟組成

磁碟

中二★煞氣第零軌第零面

第一個磁區

總共512bytes

   -MBR(Master Boot Record) 446bytes

   -分割表(partition table) 64bytes

磁碟

MBR(主要開機紀錄區)

Boot Loader(開機管理程式)

-提供選單

-載入核心檔案

-轉交其他loader

磁碟

開機流程

BIOS (Basic I/O System)

   -載入CMOS晶片的資料

MBR

   -Boot Loader

Kernel

磁碟分割

目的

資料的安全性

    神聖的C槽 v.s 萬惡的D槽

系統的效能考量

    加速讀取

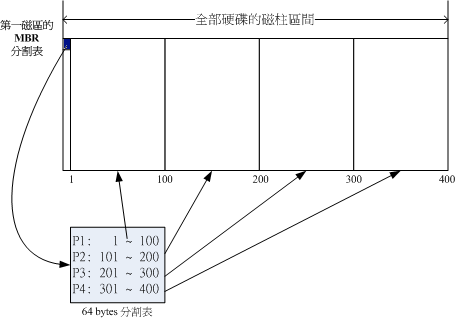

磁碟分割

64bytes 磁碟分割表

/dev/sda1       /dev/sda2        /dev/sda3        /dev/sda4

磁碟分割

所謂的『分割』只是針對64 bytes的分割表進行設定而已

最多僅能寫入四組分割資訊

這四組分割資訊稱為主要(Primary)或延伸(Extended)分割槽

延伸分割

最多只能有一個

不能格式化

繼續切出來的稱為邏輯分割槽(logical partition)

邏輯分割數量依作業系統而定

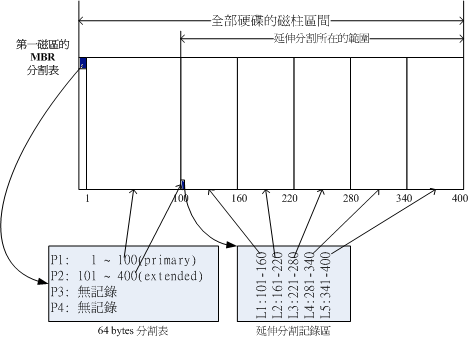

磁碟分割

P1:/dev/sda1

P2:/dev/sda2

L1:/dev/sda5

L2:/dev/sda6

L3:/dev/sda7

L4:/dev/sda8

L5:/dev/sda9

P1

P2

L1       L2       L3       L4       L5

磁碟分割

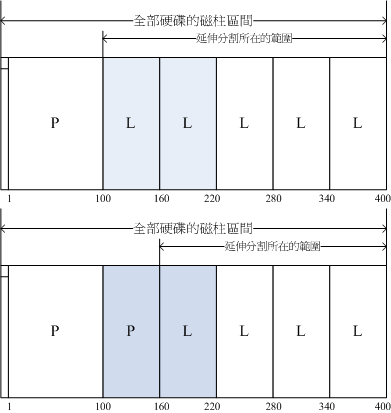

磁碟分割-例題1

在Windows作業系統當中

如果你想要將D與E槽整合

成為一個新的分割槽

如果有兩種分割的情況如圖

特殊顏色區塊為D與E槽

請問這兩種方式

是否均可將D與E整合成為

一個新的分割槽？

磁碟分割-例題1

上圖可以整合：因為上圖的D與E同屬於延伸分割內的邏輯分割，因此只要將兩個分割槽刪除，然後再重新建立一個新的分割槽， 就能夠在不影響其他分割槽的情況下，將兩個分割槽的容量整合成為一個。


下圖不可整合：因為D與E分屬主分割與邏輯分割，兩者不能夠整合在一起。除非將延伸分割破壞掉後再重新分割。 但如此一來會影響到所有的邏輯分割槽，要注意的是：如果延伸分割被破壞，所有邏輯分割將會被刪除。 因為邏輯分割的資訊都記錄在延伸分割裡面嘛！

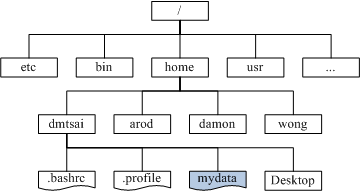

目錄樹結構

/home/username/data

目錄樹結構

如何結合目錄樹的架構與磁碟內的資料

掛載(mount)

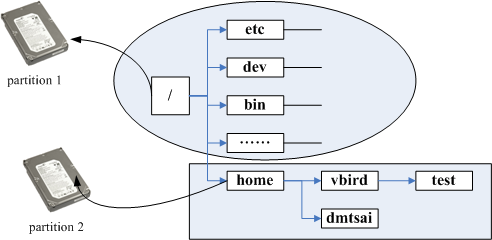

掛載

利用一個目錄當成進入點，

將磁碟分割槽的資料放置在該目錄下

進入該目錄=讀取該分割槽
