Efecto joule

Se conoce como efecto Joule al fenómeno irreversible por el cual si en un conductor circula corriente eléctrica, parte de la energía cinética de los electrones se transforma en calor debido a los choques que sufren con los átomos del material conductor por el que circulan, elevando la temperatura del mismo.

• El nombre es en honor a su descubridor, el físico británico James Prescott Joule

Mmmm  ¿Qué?

El calor que desarrolla una corriente eléctrica al pasar por un conductor es directamente proporcional a la resistencia, al cuadrado de la intensidad de la corriente y el tiempo que dura la corriente

W = Cantidad de calor en Joule

I = Intensidad de la corriente en Amperes

R = Resistencia eléctrica en Ohm

T = Tiempo de duración que fluye la corriente en segundos

W  =   I   x   R  x  T

2

Reproducción del experimento de Joule para determinar el equivalente mecánico del calor:

1 caloría = 4.18 Julios.

  1 Joule = 0.24 calorias

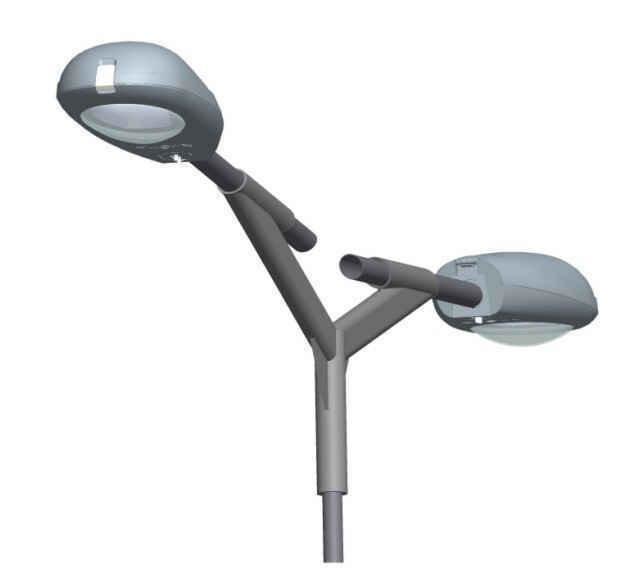

APLICACIONES ALUMBRADO ELÉCTRICO

Se utilizan para el alumbrado lámparas, bombillas o ampollas llamadas de incandescencia.

APLICACIONES DOMÉSTICAS

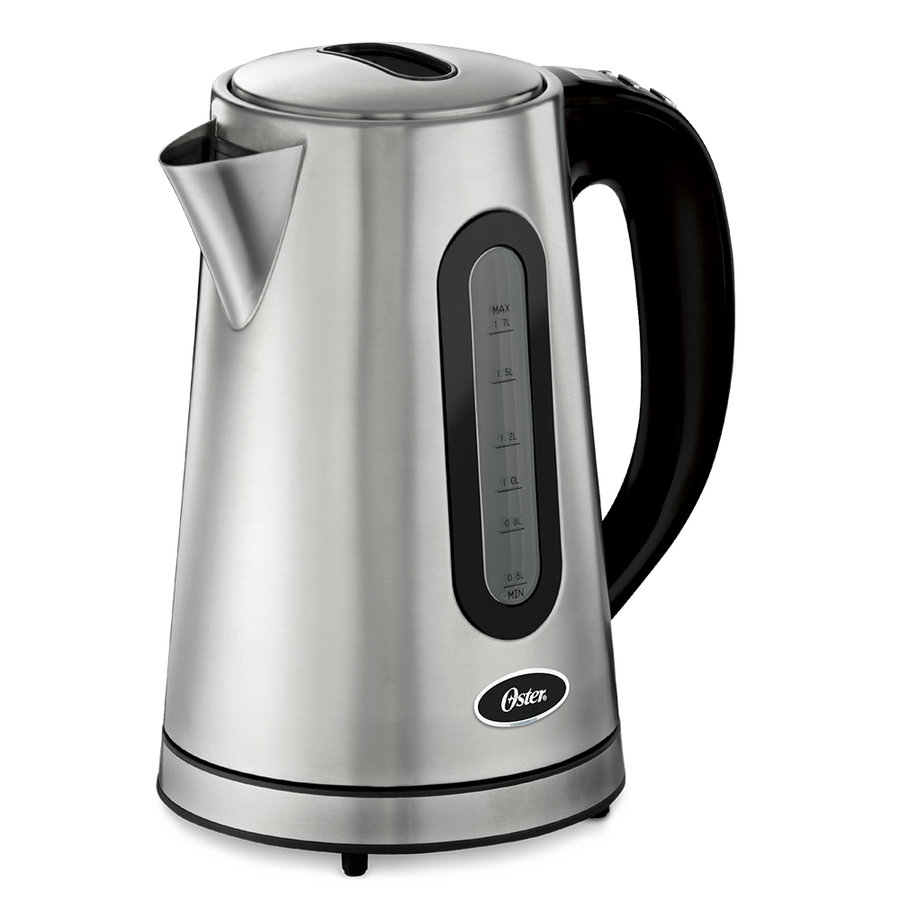

Muchas aplicaciones prácticas del efecto Joule intervienen en la construcción de los aparatos electrodomésticos, tales como planchas, hervidores, hornos, calentadores de ambiente y de agua, secadores, rizadores.

APLICACIONES INDUSTRIALES

El efecto Joule permite el funcionamiento de aparatos industriales, como aparatos de soldadura, hornos eléctricos para la fundición y metalurgia y soldadores de punto. Este último, muy utilizado en la industria automotriz y en la chapistería, reemplaza con ventaja el sistema de remachado.

Conexion de resistencias en serie y paralelo

En serie...

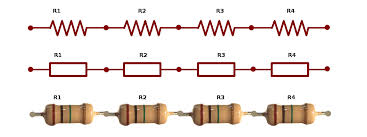

Dos o más resistencias se dice que están en serie, cuando cada una de ellas se sitúa a continuación de la anterior a lo largo del hilo conductor.

Cuando dos o más resistencias se encuentran en serie la intensidad de corriente que atraviesa a cada una de ellas es la misma.



Una asociación en serie de n resistencias

R1, R2, ..., RN

es equivalente a poner una única resistencia cuyo valor R es igual a la suma del valor de las n resistencias.



R=R1+R2+...+RN

En paralelo...

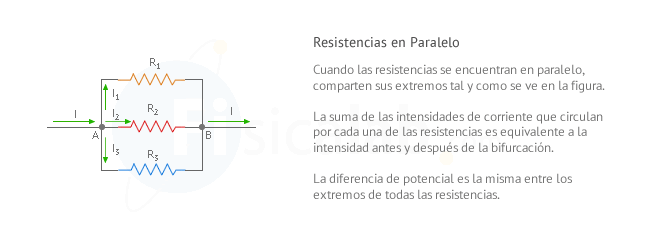

 Cuando dos o más resistencias se encuentran en paralelo, comparten sus extremos tal y como se muestra en la siguiente figura:

Si disponemos de n resistencias en paralelo, todas las resistencias poseen la misma diferencia de potencial en sus extremos y la intensidad de entrada I se divide entre cada una de las ramas de tal forma que:



I=I1+I2+...+IN



Una asociación de resistencias en paralelo es equivalente a una única resistencia R, en la que se cumple que:



1R=1/R1+ 1/R2+1/R3
