Лаборатория Tarantool

Системное программирование

Лекция 1:

Ядро. Устройство. Планировщики процессов.

Version: 2

The presentation is outdated and not maintained anymore. Please, refer to the English version for the most actual slides.

https://slides.com/gerold103/decks/sysprog_eng

Операционная система

Ядро

Драйверы

Терминал

Загрузчик

Это операционная система

Плеер

Браузер

Компилятор

Почта

Это НЕ операционная система

Системные вызовы

read
write
open
close
fork

ОС - диспетчер физических ресурсов

Kernel space

User space

Прерывания [1]

Пользователь

Кнопки

Электросигнал

Прерывание

Ядро

Контроллер устройства инициировал сигнал

Нажали кнопку

Процессор получил сигнал и прервал выполнение задачи

Вызван обработчик в ядре

Обработчик знает номер прерывания, планирует дальнейшую обработку

Прерывания [2]

Прерывания

Ядро

Обработка

Загрузчик [1]

Кто запустил ядро?

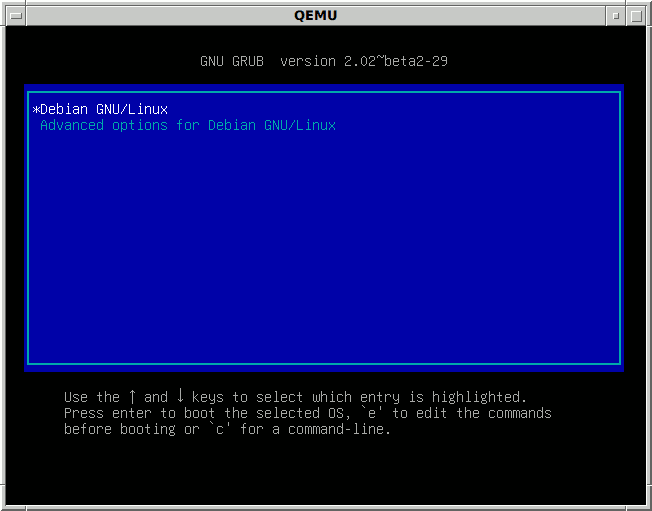

Загрузчик

Кто запустил загрузчик?

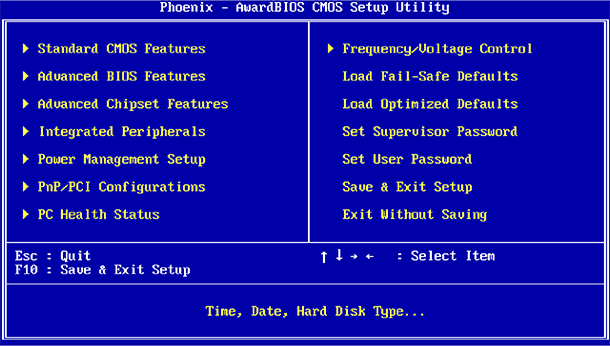

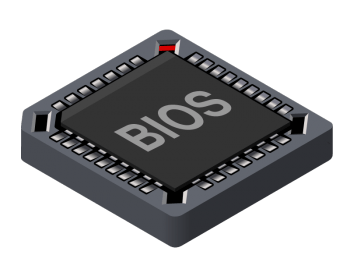

Но откуда тогда BIOS?

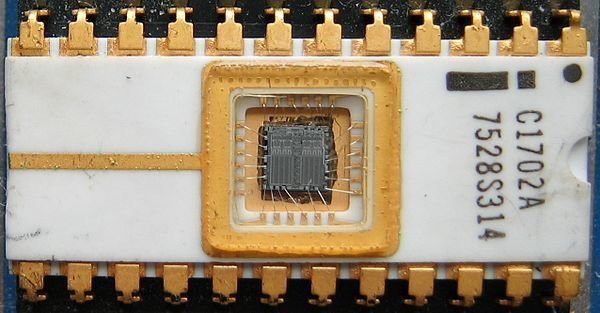

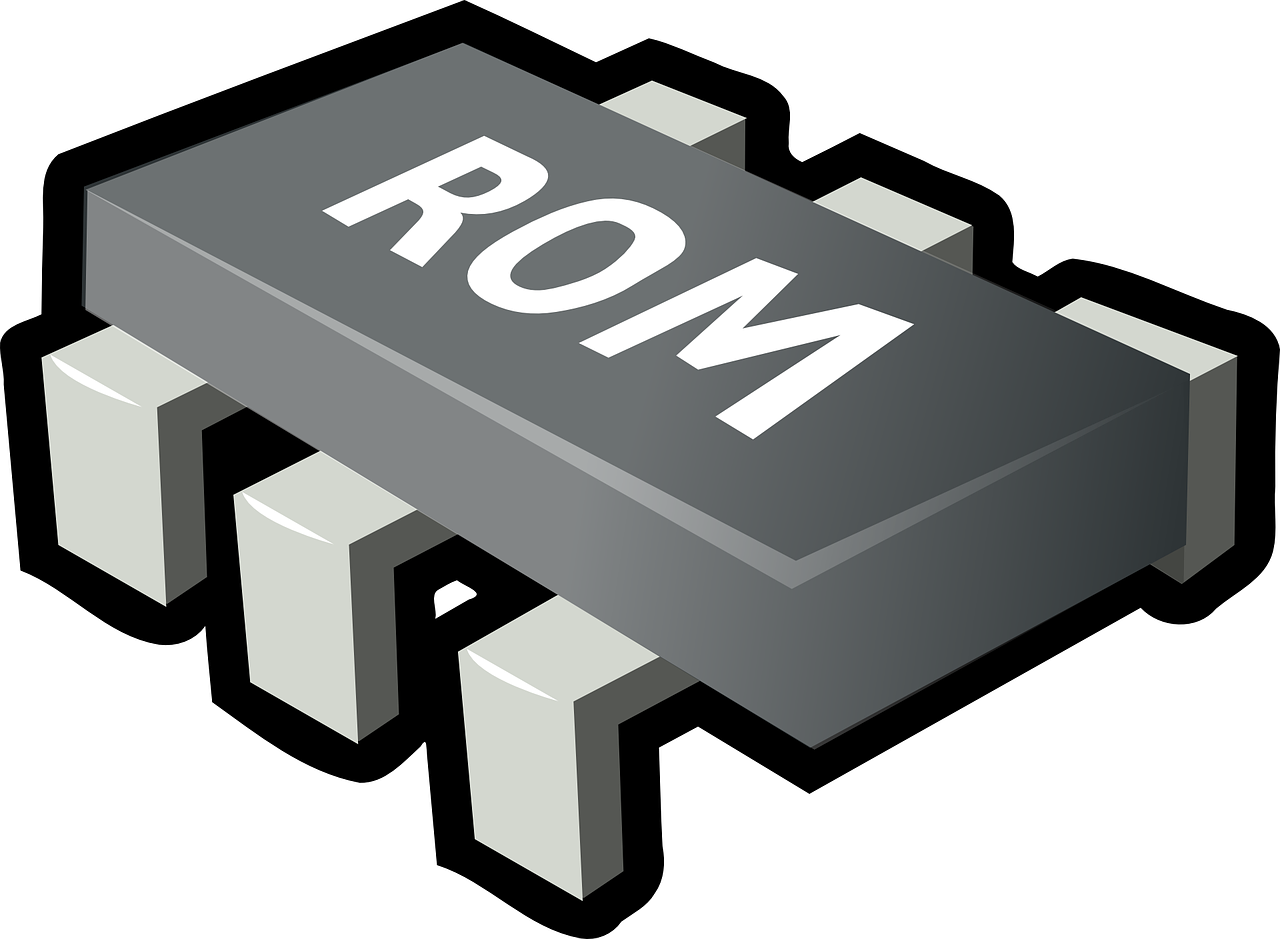

Боже, ну а ROM то что такое?

Загрузчик [2]

Почему BIOS сам не запускает ядро?

Он не знает, что такое файловая система, и не может найти ядро

Загрузчик [3]

2 балла

Лампа на слайде означает вопрос за баллы

Ядро Linux

Процессы

Аппаратура

Время

Файловая система

IPC

Сеть

Пользователи

Структуры данных

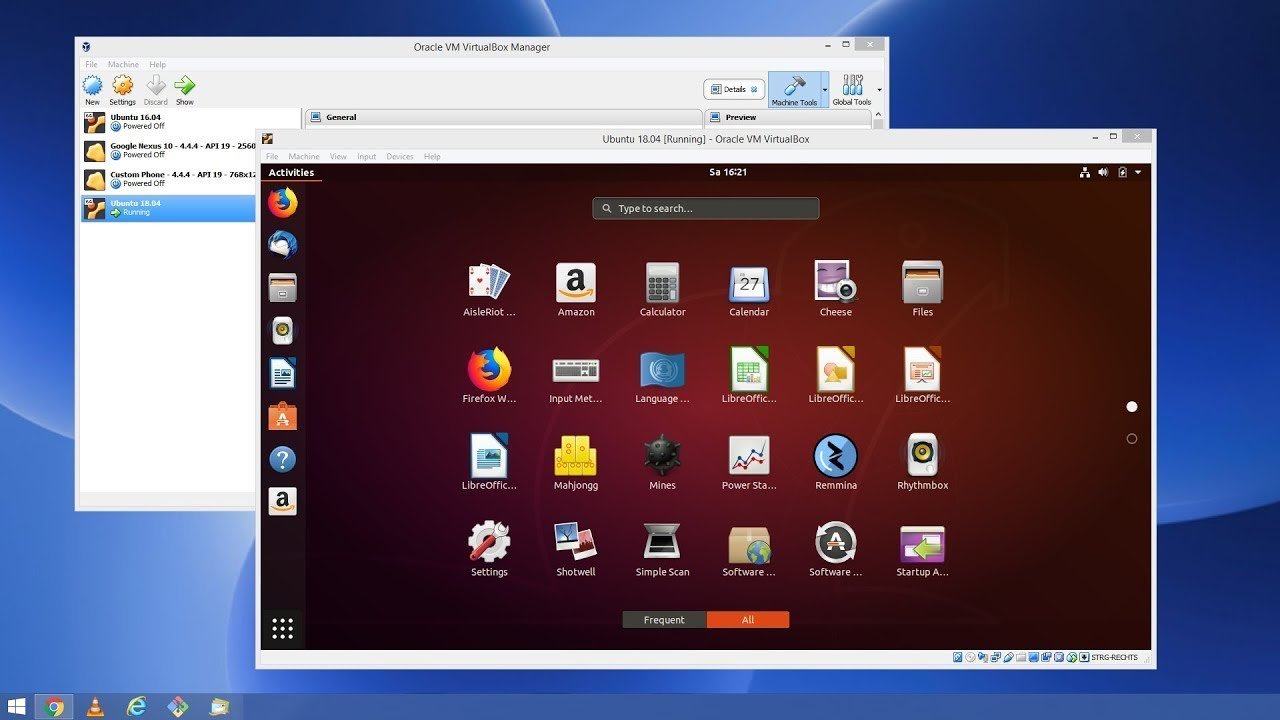

Виртуализация

Ядро Linux. Процессы [1]

/**
 * 30.09.2018
 * #include/linux/sched.h
 * 618 lines.
 */
struct task_struct {
	struct thread_info		thread_info;
	long	        		state;
	void				*stack;
	atomic_t			usage;
	unsigned int			cpu;
	int				prio;
	struct mm_struct		*mm;
	int				exit_state;
	int				exit_code;
	int				exit_signal;
	pid_t				pid;
	struct task_struct              *parent;
	struct list_head		children;
	u64				start_time;
	const struct cred		*cred;
	struct files_struct		*files;
	struct thread_struct		thread;
};

long          state;
atomic_t      usage;
unsigned int  cpu;
int           prio;

struct mm_struct *mm;
int              exit_state;
int              exit_code;
int              exit_signal;

pid_t              pid;
struct task_struct *parent;
struct list_head   children;

const struct cred    *cred;
struct files_struct  *files;

pid_t
getpid(void);

pid_t
getppid(void);

vladislav$> cat /proc/sys/kernel/pid_max
32768

Ядро Linux. Процессы [2]

fork()

Ready to run

Running

schedule()

Terminated

do_exit()

preemtion

Waiting an event

Wait an event

The event or signal

Ядро Linux. Процессы [3]

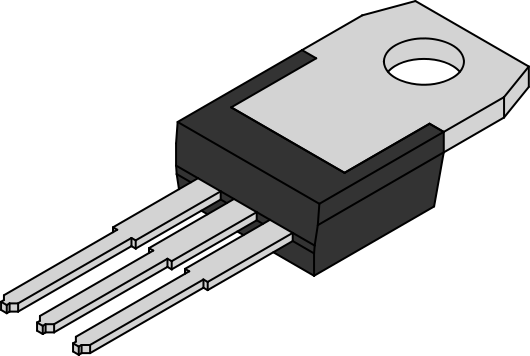

Ядро Linux. Аппаратура

Ядро Linux. Время [1]

Периодические и разовые задачи

Аппаратный источник времени

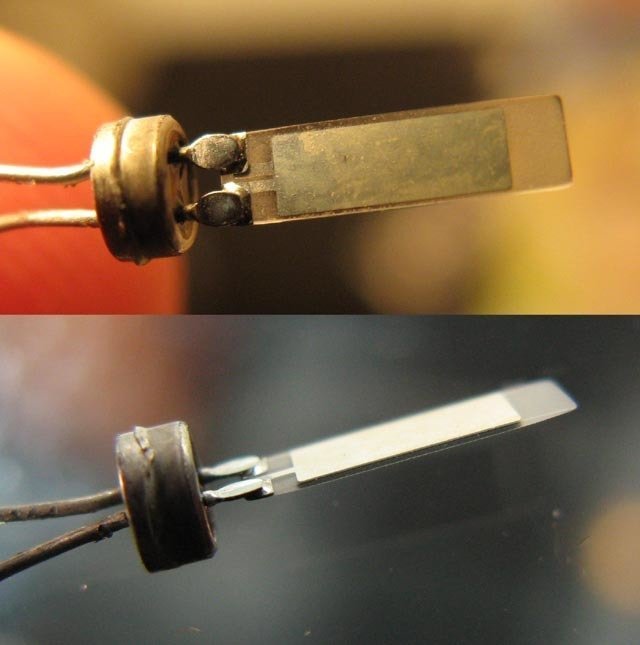

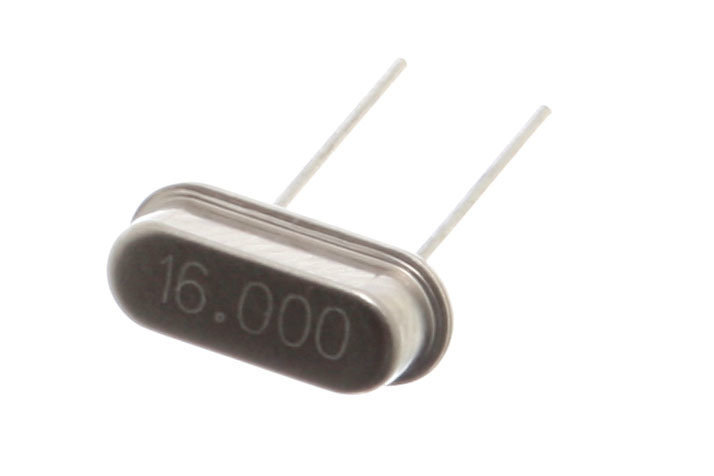

Осциллятор

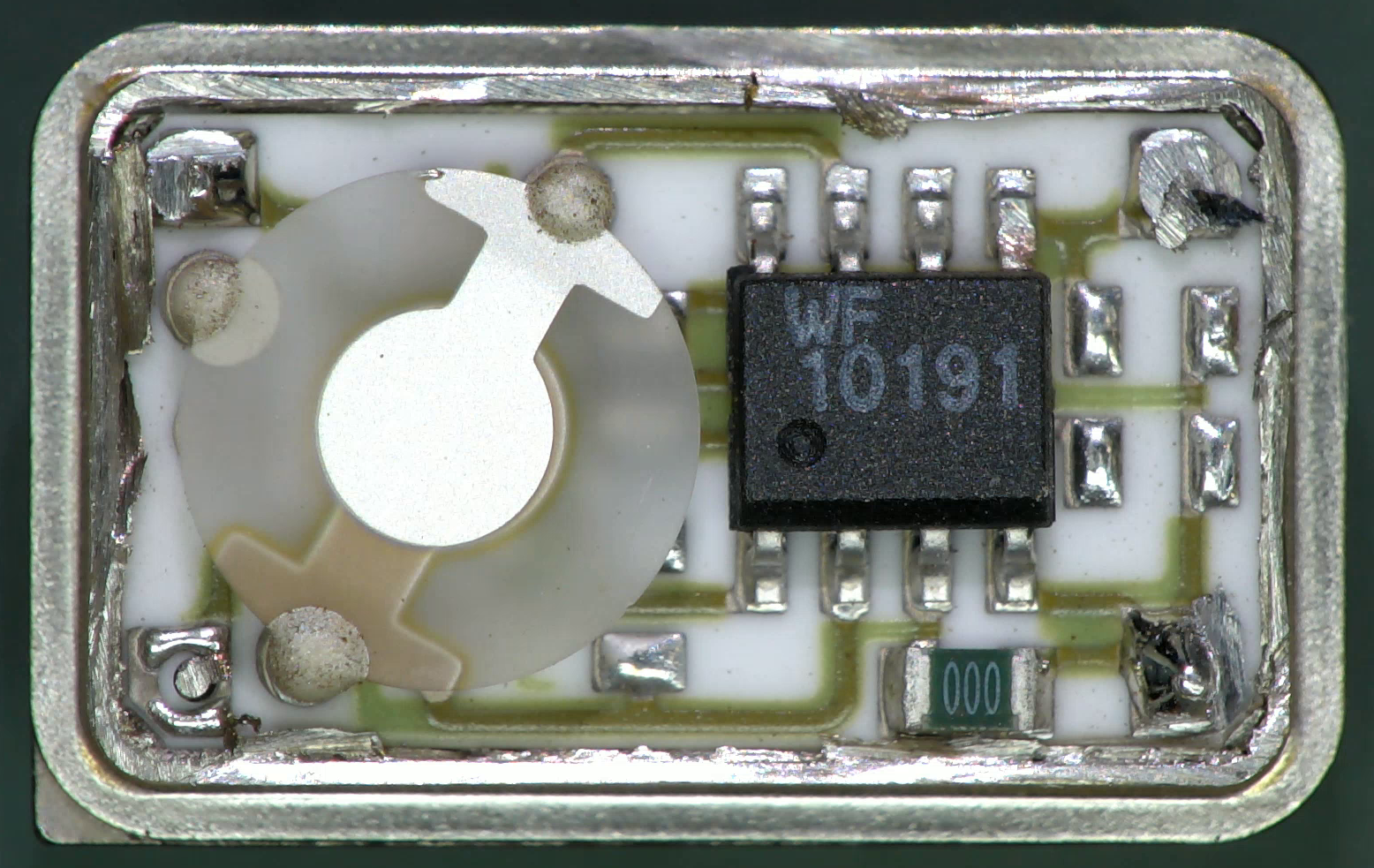

Осциллятор внутри

Обработанный кристалл

Дикий кристалл

Осциллятор внутри

Обработанный кристалл

HZ = #

1с

vladislav$> grep 'CONFIG_HZ=' /boot/config-$(uname -r)
CONFIG_HZ=250

Слишком высокий HZ

Ядро Linux. Время [2]

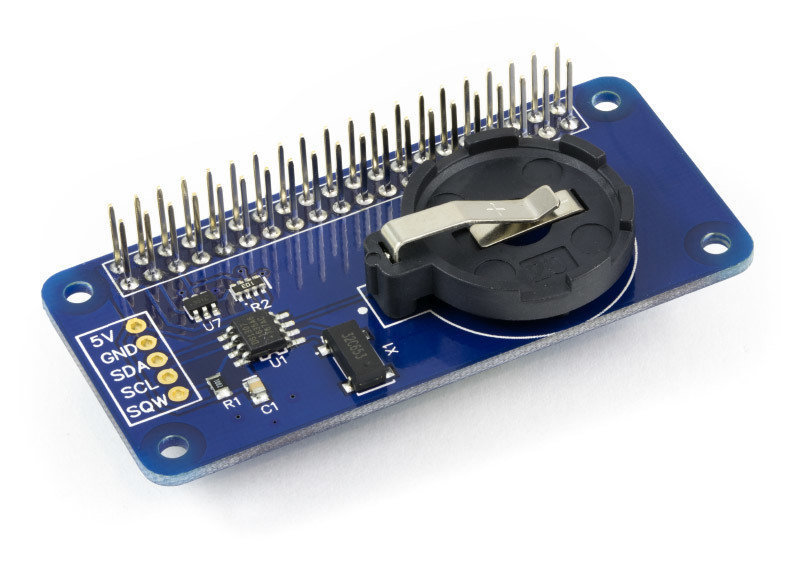

Real Time Clock

Detected 2400.131 MHz processor.
Calibrating delay loop... 4799.56 BogoMIPS

Ядро Linux. Время [3]

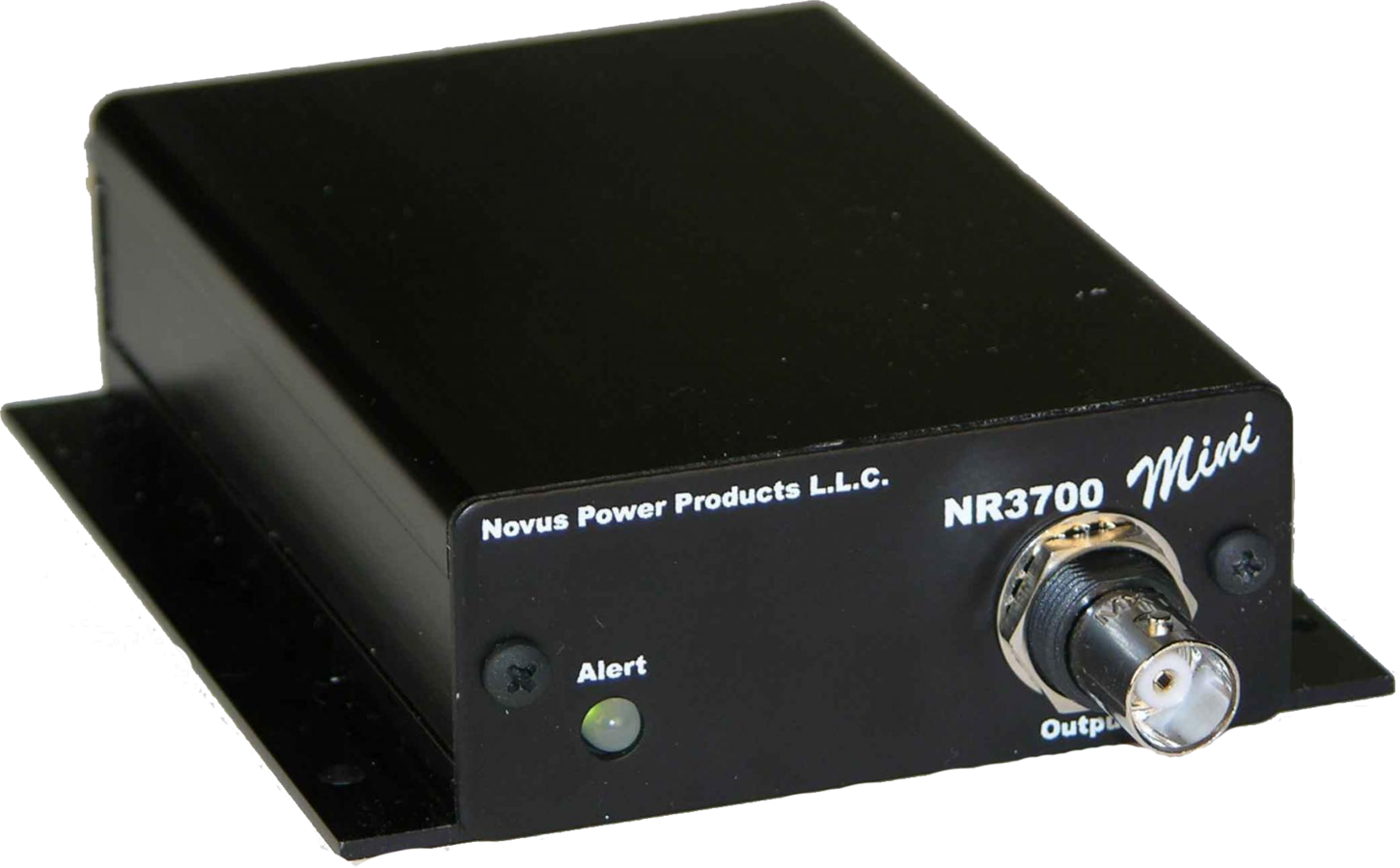

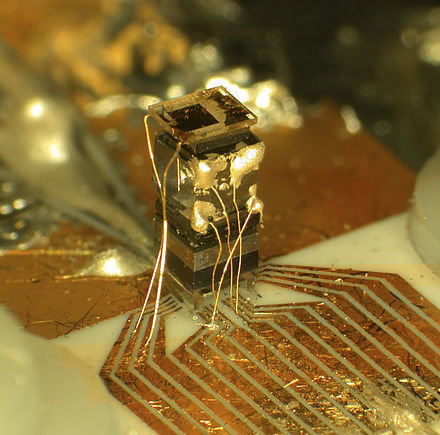

Pulse Per Second

Источник сигнала

Атомные часы

Точность - пикасекунды

Ядро Linux. ФС

/**
 * 30.09.2018
 * 33 virtual functions, 149 lines.
 */
struct file_operations {
	loff_t (*llseek) (struct file *, loff_t, int);
	ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
	ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
	int (*mmap) (struct file *, struct vm_area_struct *);
	int (*open) (struct inode *, struct file *);
	int (*flush) (struct file *, fl_owner_t id);
	int (*fsync) (struct file *, loff_t, loff_t, int datasync);
	int (*flock) (struct file *, int, struct file_lock *);
	long (*fallocate)(struct file *file, int mode, loff_t offset,
			  loff_t len);
};

struct super_block {
	struct file_system_type	*s_type;
	const struct super_operations	*s_op;
	int			s_count;
	struct list_head	s_mounts;
};

read(fd)

syscall

struct inode

inode->read()

ext4_read()

Ядро Linux. IPC

Мьютексы, семафоры

Очереди сообщений

Разделяемая память

Pipe

Доменные сокеты

Ядро Linux. Сеть

Приложений

Транспортный

Сетевой

Канальный

Уровень:

Модель IP + TCP/UDP

Ядро Linux. Пользователи

/**
 * 30.09.2018.
 * 39 lines.
 */
struct cred {
	kuid_t		uid;		/* real UID of the task */
	kgid_t		gid;		/* real GID of the task */
	kuid_t		suid;		/* saved UID of the task */
	kgid_t		sgid;		/* saved GID of the task */
	kuid_t		euid;		/* effective UID of the task */
	kgid_t		egid;		/* effective GID of the task */
	struct user_struct *user;	/* real user ID subscription */
};

Ядро Linux. Структуры данных

struct list_head {
	struct list_head *next, *prev;
};

Список

struct my_struct {
        struct list_head base;
        int a;
        int b;
        const char *c;
};

struct my_struct ms1, ms2;
INIT_LIST_HEAD(&ms1);
list_add(&ms1, &ms2);

struct rb_node {
	unsigned long  __rb_parent_color;
	struct rb_node *rb_right;
	struct rb_node *rb_left;
};

struct rb_root {
	struct rb_node *rb_node;
};

Красно-черное дерево

struct rb_root tree = RB_ROOT;

struct my_struct {
        struct rb_node node;
        int a;
        int b;
        const char *c;
};

struct my_struct ms1, ms2;
rb_insert_color(&tree, &ms1);
rb_insert_color(&tree, &ms2);

struct my_struct {
        struct my_struct *prev;
        struct my_struct *next;
        int a;
        int b;
        const char *c;
};

Ядро Linux. Планировщик [1]

Кооперативная многозадачность -

voluntary yield

Вытесняющая многозадачность -

mandatory preemtion

Ядро Linux. Планировщик [2]

dumb scheduler

O(1) scheduler

Completely Fair Scheduler

I/O Bound

CPU Bound

Time

Диск

Интерактивные приложения

Сеть

Обработка транзакций

Вычисления

Какие есть два типа многозадачности?

Кооперативная и вытесняющая

Планировщик [3]

2 балла

Ядро Linux. Планировщик [4]

nice -- execute a utility with an altered scheduling priority
renice -- alter priority of running processes
chrt -- manipulate the real-time attributes of a process

int
getpriority(int which, id_t who);

int
setpriority(int which, id_t who, int prio);

int
nice(int inc);

vladislav$> ps -el
UID   PID PRI NI TTY CMD
  0     1  37  0 ??  /sbin/launchd

Real-time приоритет

Nice

Timeslice / quantum

запуск

прерывание

Ядро Linux. Планировщик [5]

Пример

Конвертация видео

Шахматы с ИИ

Быстрее закончится

Низкая интерактивность

Приоритет

Потери кешей, позже кончится

Быстрая реакция

Ядро Linux. Планировщик [6]

Квант времени в Linux - относительная величина

10 мс

50 %

Процесс может не использовать квант целиком

Ядро Linux. Планировщик [7]

Complete Fair Scheduler

N - число процессов,

идеальное деление процессора - 1/N -> 0, бесконечно частое переключение

Идеальный планировщик

/**
 * 30.09.2018.
 * 36 lines.
 */
struct sched_entity {
	struct load_weight  load;
	unsigned long       runnable_weight;
	struct rb_node      run_node;
	struct list_head    group_node;
	u64                 exec_start;
	u64                 sum_exec_runtime;
	u64                 vruntime;
	u64                 nr_migrations;
	struct sched_entity *parent;
};

struct load_weight load;
unsigned long      runnable_weight;

u64 exec_start;
u64 sum_exec_runtime;
u64 vruntime;

W_i = \frac{1024}{1.25^{nice}}; P_j = \frac{W_j}{\sum\limits_{i=1}^n W_i}\\ Пример\colon\\ nice1 = 1, nice2 = 0\\ weight1 = 820, weight2 = 1024\\ P_1 = 55%, P2 = 45%

/*
 * Pick the next process, keeping these things in mind, in this order:
 * 1) keep things fair between processes/task groups
 * 2) pick the "next" process, since someone really wants that to run
 * 3) pick the "last" process, for cache locality
 * 4) do not run the "skip" process, if something else is available
 */
static struct sched_entity *
pick_next_entity(struct cfs_rq *cfs_rq, struct sched_entity *curr)
{
	struct sched_entity *left = __pick_first_entity(cfs_rq);
        /* .... 47 lines of code. */
}

struct rb_node run_node;

Ядро Linux. Планировщик [8]

Практикум [1]

Сортировка слиянием через С корутины

На диске лежат файлы, в них числа в строковом виде в произвольном порядке. Нужно отсортировать каждый файл и затем слить их в один большой. То есть выполнить сортировку слиянием.

Реализовать С корутины, планировщик и использовать их. Подробнее по ссылке:

https://github.com/Gerold103/sysprog/tree/master/1

Цена: 15 - 25 баллов.

Срок: 2 недели.

Положить на ваш гитхаб и сказать мне его. Сдавать как угодно - лично/удаленно.

Практикум [2]. Setjump/longjump

Есть два варианта реализации корутин. Первый - через setjump/longjump, второй - через swapcontext. Longjump - это функция, которая позволяет делать goto в произвольное место стэка.

Стэк

...
my_func()
...

...
machine code
...

...
return

coroutine1

coroutine2

coroutine3

coroutine4

coroutine5

Исполнение:

coroutine1, coroutine2, coroutine3, coroutine4, coroutine5, coroutine1,
...

Практикум [3]. Swapcontext

Swapcontext - это функция, которая позволяет внутри одного потока одного процесса переключаться между разными стеками.

Стэк

...
my_func()
...

...
machine code
...

...
return

coroutine1

Исполнение:

coroutine1, coroutine2, coroutine3, coroutine1, coroutine2,
...

Стэк

...
my_func()
...

...
machine code
...

...
return

coroutine2

Стэк

...
my_func()
...

...
machine code
...

...
return

coroutine3

Заключение

Лекции: slides.com/gerold103/decks/sysprog

Обратная связь: goo.gl/forms/TAeraYrqJcil7GDt1

и на портале Техносферы

В следующий раз:

Процесс. Режимы работы, память, ресурсы. Прерывания. Взаимодействие с ядром.
Системные вызовы.

Системное программирование 1

By Vladislav Shpilevoy

Системное программирование 1

Ядро. Процесс и его представление в ядре. Состояния процесса, цикл жизни. Типы совместной работы процессов: preemptive и cooperative. Планировщики и IO Bound vs Processor Bound процессы, особенности планирования. Вызов nice, приоритеты. Единица планирования - timeslice. Планировщики в ядре, CFS. Вызовы sched_yield и sched_setaffinity.
