Rapport de stage
STAGE TECHNICIEN
Elaboré par :
Ftirich Atef
Encadré par :
Kilani Fathi
Saïd Abdelkarim
Lieu de stage:
GCT Gabés
Periode :
Du 01/06/2016 au
30/06/2016
A.U: 2015-2016
PLAN
- Présentation générale
- Automate Programmabe
- Logiciel Allen-Bradley
- Application
Présentation générale
Présentation générale
- Ce stage technécien s'inscrit dans ce cadre il est réalisé au sein de l'usine D.A.P gabés .
- Il m'a permis de mieux appliquer mes connaissances théorique sur le plan pratique et de participer à la vie active de cet usine .
Présentation générale

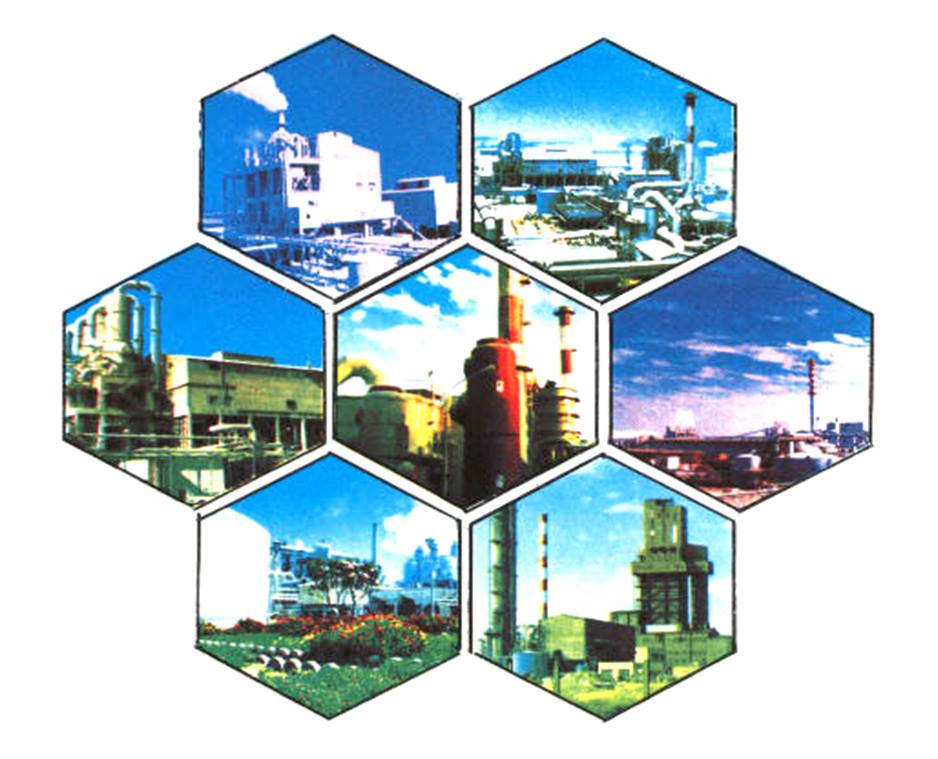

- L’usine D.A.P de Gabès a été installée en 1979 à Gannouch, sur le port, pour produire les engrais chimiques.

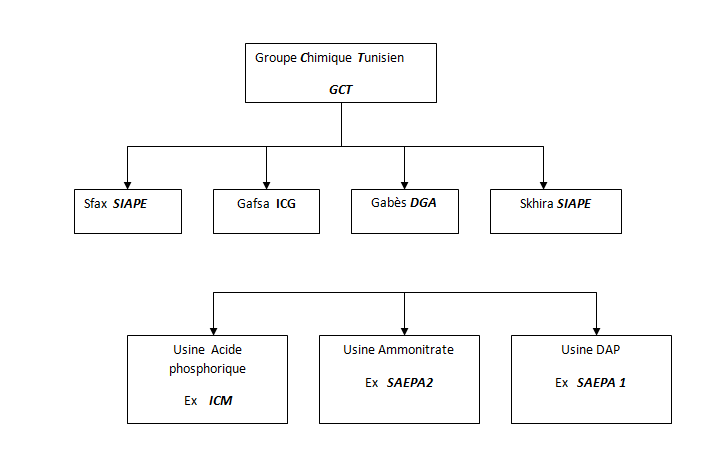

Organigramme du GCT (Groupe Chimique Tunisien)
Présentation générale
Les unités de l'usine DAP:
- Unités utilités
- Unité sulfurique
- Unité phosphorique
- Unité DAP
- Communication entre les ateliers
automate programmable
automate programmable
- Toute industrie moderne exige l’automatisation des différents systèmes au sein de l’établissement de production .
- Les automates programmables industriels ont un champ d’application de plus en plus étendu . On les intègre dans des systèmes aux fonctions complexes et dans les automatismes de grande envergure.
Notre projet consiste à élaborer l’automatisation
automate programmable
- Un automate programmable est un outil de commande permettant de réaliser facilement les circuits d’automatisme.
- Il détecte les changements d’état des signaux d’entrées combinent ces informations suivant une séquence pré-enregistré et fournit des signaux des sorties adéquates .
automate programmable
Objectif des automates programmables :
- Produire une qualité constante
- Améliorer la productivité
- Atteindre la qualité désirée
automate programmable

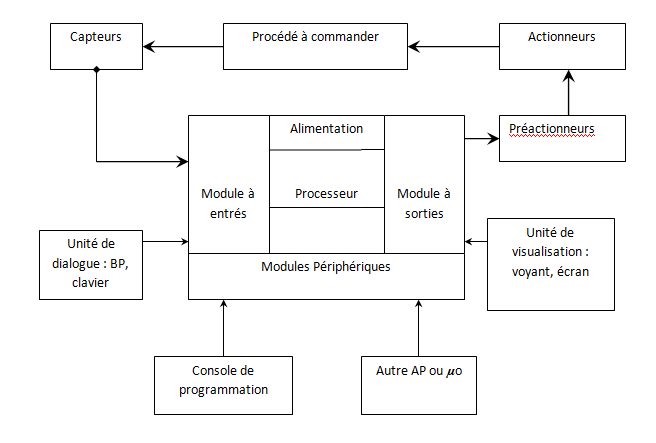

Structure d'un systéme automatisé
automate programmable
Structure interne d'un API
- Le processeur
- La mémoire centrale
- L'interface console
- Les modules d'entrées
- Les modules de sorties
Les capteurs
- Capteur logique
- Capteur analogique/numérique
automate programmable
Avantages des automates programmables
Inconvénients des automates programmables
- Moins de câblage
- Plus de confort
- Plus de fonctionnalités
- Plus d’informations
- Utilisation d’un personnel formé a cette technologie
- Peu ou pas de gain de place dans l’armoire électrique
- Le coût à la Réalisation est elevé
logicel ALLen-bradley
logicel ALLen-bradley
- Ce manuel guide dans le développement de projets pour les automates Logix5000.
- Il fournit des procédures pas à pas permettant d’effectuer des differents tâches , communes à tous les automates Logix5000
Il permet
• Organisation des tâches, programmes et sous-programmes
• Organisation des points
• Conception d’un graphe de fonctionnement séquentiel
• Programmation des sous-programmes
• Test d’un projet
• Gestion des défauts
logicel ALLen-bradley
Ce manuel s’adresse aux personnes chargées de programmer des applications utilisant des automates Logix5000, telles que :
- les ingénieurs en logiciel
- les automaticiens
- les ingénieurs d’applications
- les techniciens en instrumentation
logicel ALLen-bradley
Ce manuel est utile pour :
- Développer le code de base de votre application ;
- Modifier une application existante ;
- Soumettre votre application à des tests particuliers.
Application
Application
c'est un séparateur son rôle est d'aspire l'huile mélanger avec l'eau puis avec un dispositif approprier il fait le filtrage d'huile . l'eau sale est dégager par l'électrovanne après le resquillage l'huile pur revient dans les machine des production.
Séparateur d'huile :
Application

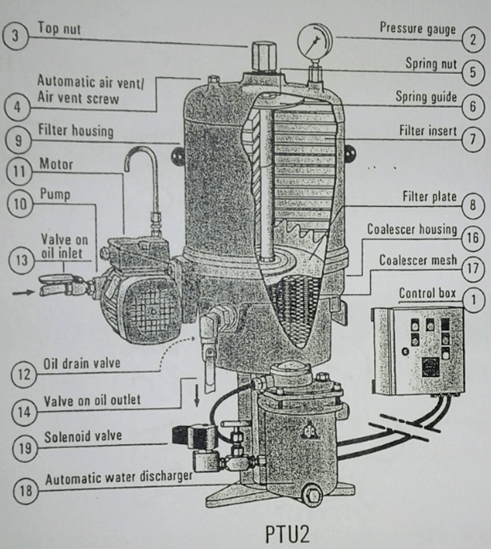

Schéma du séparateur
Application

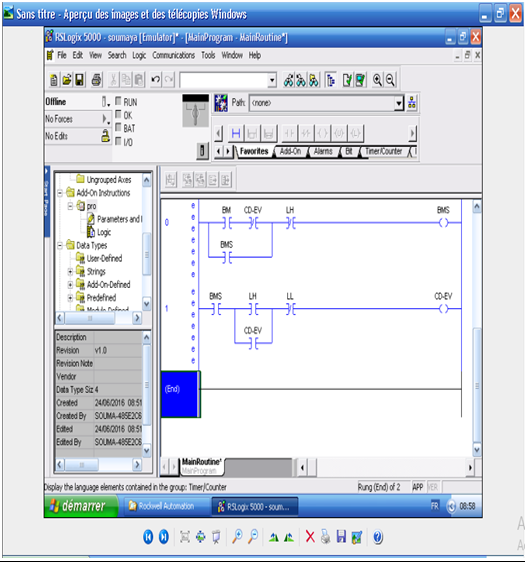

Programme de détectassion de niveau
Application
Matériel

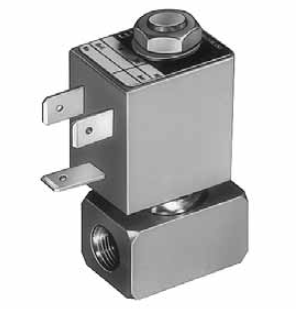

- Electrovannes : servo-commandées particulièrement conçues pour des fonctions d’ouverture/fermeture pour des liquides avec grand débit et hautes pressions. Une pression différentielle minimum est nécessaire
Application
Matériel
-
La relais thermique utilise la propriété d'un bilâmes formé de deux lames minces de métaux de coefficient de dilatation différent .Ils s'inscrire lorsque sa température augmente.
Il permet de protéger un récepteur contre le surcharge faible et prolongée.
