entidade associativa
Conceitos sobre generalização/especialização, entidade associativa e atributos opcionais, compostos e multivalorados.
Francisco Escobar
ENTIDADE SOCIATIVA
ASSOCIAÇÃO ENTRE ENTIDADES
ATRIBUTOS OPCIONAIS
ATRIBUTOS COMPOSTOS
ATRIBUTOS MULTIVALORADOS
GENERALIZAÇÃO/ESPECIALIZAÇÃO NÃO EXCLUSIVA
ASSOCIAÇÃO ENTRE ENTIDADES
Um relacionamento é uma associação entre entidades. Na modelagem Entidade-
Relacionamento não foi prevista a possibilidade de associar dois relacionamentos
entre si.
Uma entidade associativa nada mais é que a redefinição de um relacionamento,
que passa a ser tratado como se fosse também uma entidade.
ASSOCIAÇÃO ENTRE ENTIDADES

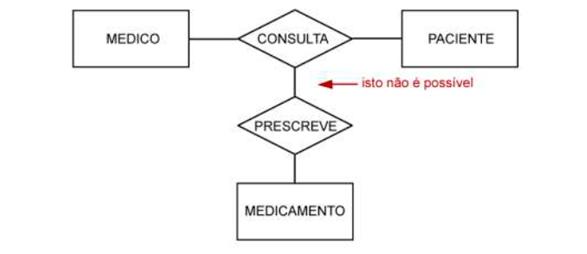

Errado:
ASSOCIAÇÃO ENTRE ENTIDADES

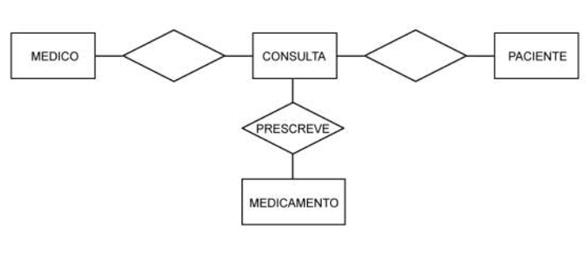

Certo:
atributos opcionais

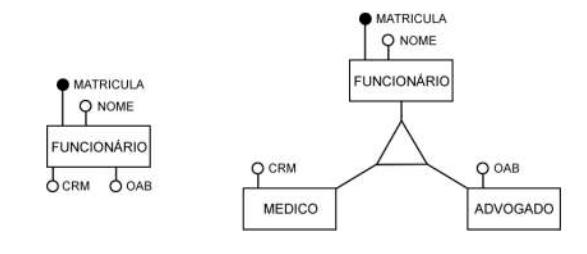

Atributos opcionais são aqueles que se aplicam apenas a determinadas ocorrências
de uma entidade, e não a outras. Exemplo: FUNCIONÁRIO e os registros
profissionais em diferentes entidades de classe: CRM, CREA, OAB, etc.
atributos compostos

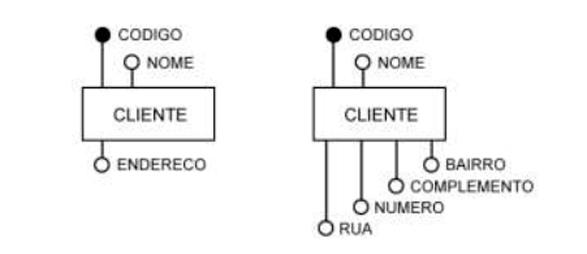

Chamamos que atributos compostos àqueles nos quais o conteúdo é formado por
vários itens menores. Exemplo: ENDEREÇO é composto por: nome do
logradouro, número, complemento (exemplo: apartamento), bairro, cidade, estado,
etc.
ATRIBUTOS MULTIVALORADOS

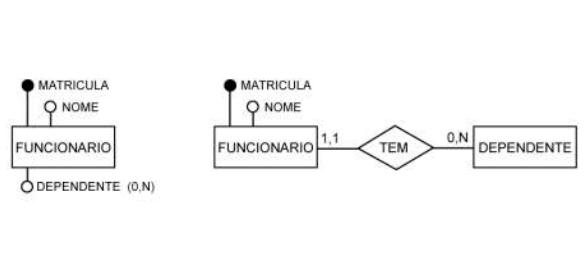

Denominamos atributos multivalorados àqueles nos quais o conteúdo é formado
por mais de um valor. Exemplo: FUNCIONÁRIO e DEPENDENTE, este último
como atributo. Para atributos multivalorados recomenda-se a solução apresentada
na figura a seguir.
EXERCÍCIOS
- O que é uma entidade associativa.
- Explique o que são:
- Atributos opcionais
- Atributos compostos
- Atributos multivalorados
Modelagem de Dados 06
