THEMATIQUE SUR L'EAU

Préparation DNB

Camille.E Jeanne.P

Imane.B Alyssia.P

3°D

Question 1

Expliquer en détail le fonctionnement du système d'irrigation proposé dans le document 1.
Précisez la source d'énergie initiale et sa conversion. Cette énergie est-elle renouvelable ou non-renouvelable ?

Le système d'irrigation commence dans un puits ou l'eau est acheminée jusqu'à la surface par l'intermédiaire d'une pompe immergée.La pompe fonctionne avec de l'electicité par un panneau photovoltaique .

Question 2

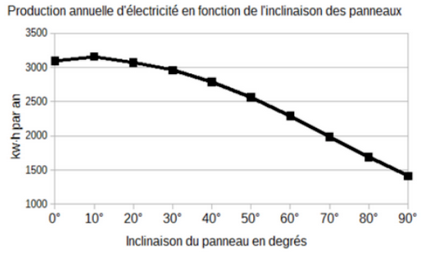

Afin d’optimiser la production d’énergie électrique du panneau photovoltaïque, déterminer à l’aide du document 2 (en page précédente) l’angle d’inclinaison du panneau photovoltaïque permettant de produire une énergie électrique maximale.
Faire une capture écran du graphique et la coller dans cette page.
Outil capture : bouton Windows / programmes / Accessoires / Outil capture

Tracer des traits sur le graphique montrant la réponse

Question 3
Quel angle d’inclinaison du panneau photovoltaïque donne une production d'énergie électrique minimale ?Quelle est la puissance obtenue ?

La puissance minimale obtenue est de 1400 et l'angle d'inclinaison est de 90°.

Question 4
Comment pourrait-on améliorer le système pour avoir la meilleure production d'énergie électrique tout au long de la journée ?

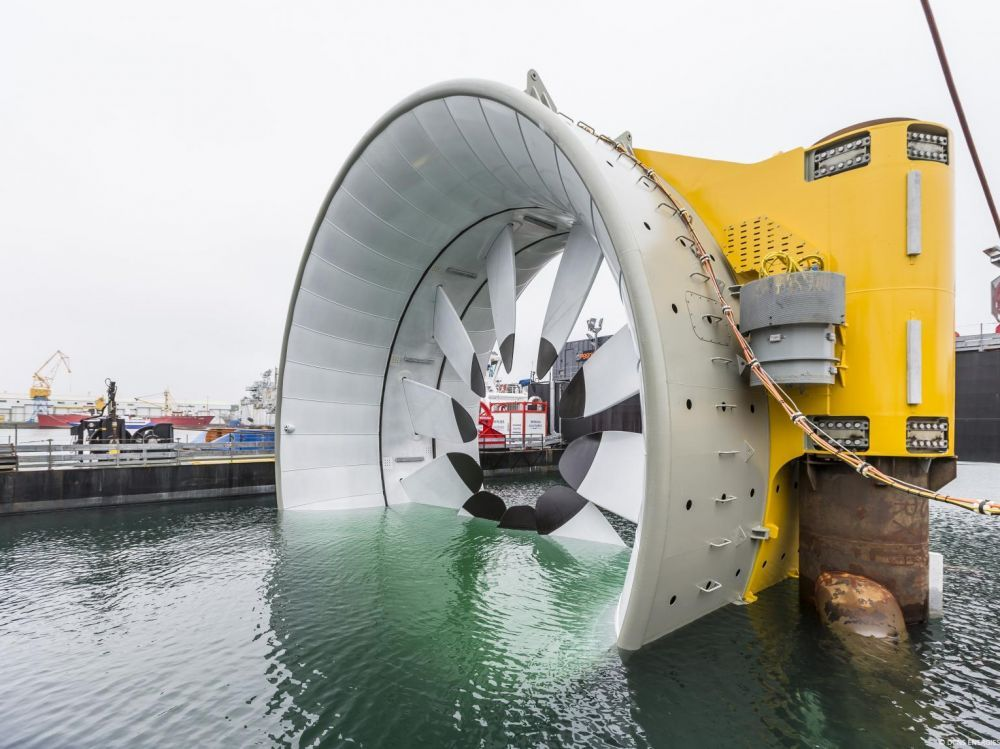

on pourrait améliorer le système en mettant des éoliennes et des hydroliennes

Cherchez sur le web, une image illustrant votre solution

Question 5

Les ingénieurs agronomes recommandent d’irriguer les cultures lorsque le soleil est couché

Pourquoi vaut-il mieux arroser la nuit ?

il vaut mieux arroser la nuit pour pas que l'eau ne s'évapore trop vite

Question 6

Proposer une solution technique à ajouter au système (document 1) qui permet de stocker l’énergie électrique produite pendant la journée afin de faire fonctionner la pompe
pendant la nuit.

avec une batterie on pourrai stocker l’énergie électrique produite pendant la journée pour faire fonctionner la pompe pendant la nuit.

Question 7
Entre quels éléments ajoutez-vous votre solution ?

on ajoute la batterie entre le panneau photovoltaïque

Question 8

Une batterie a été ajouté au système pour pouvoir arroser de nuit.
La pompe reliée à cette batterie nécessite un courant électrique de 10 ampères.
Pendant combien de temps la pompe peut-elle fonctionner ?

Question 9

Le système ci-dessous permet d'arroser la nuit sans utiliser de batterie.
Expliquer le cheminement de l'eau jusqu'au plantes.

L'eau est acheminée en commencent par une pompe qui fonctionne grâce à lénergie des panneaux solaires, grâce à la pompe l'eau va en suite

Question 10 - Repérez les différents éléments du kit solaire
Panneau solaire monocristallin - Batterie solaire - Régulateur solaire - Bobines de câble électrique Pompe - cosse plate

cosse plate

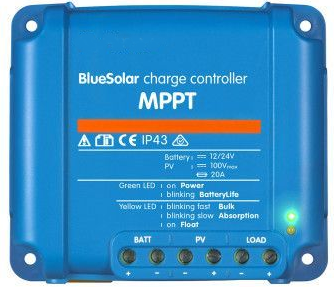

Question 11 - Le régulateur de charge
A partir de l'extrait de catalogue, justifier la fonction du régulateur de charge

Question 12

À l’aide des informations (document 3), compléter l’algorithme de régulation du niveau du réservoir avec les indications suivantes :

Attention, il y a des intrus...!

- pompe en panne ?

- régulateur en panne ?

- capteur haut atteint ?

- ouvrir le robinet d'eau

- fermer le robinet d'eau

- capteur bas atteint ?

- activer la pompe

- désactiver la pompe.

capteur haut atteint

désactiver la pompe

capteur bas atteint

Préparation à la question suivante :

- A quelle heure démarre le cycle ? La cycle démarre à 21h.
- A quelle heure se termine le cycle ?
- Combien dure l'arrosage ?
- Combien dure l'interruption entre 2 irrigations ?

Question 13

Pour optimiser la gestion de l’eau d’irrigation, les ingénieurs agronomes préconisent également d’irriguer au plus près des racines des plantes. Une irrigation de nuit en goutte à goutte, fractionnée en petites périodes de temps d’arrosage permet d’économiser l’eau.

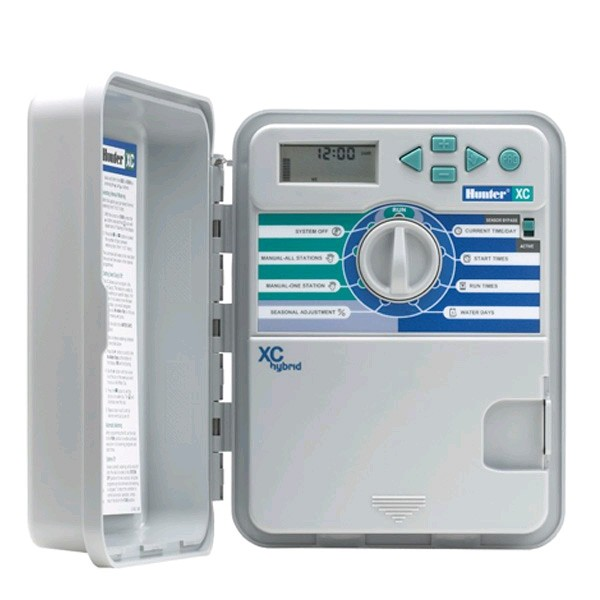

À l’aide de la description du fonctionnement (document 4), compléter la modélisation du pilotage de cette installation

irrigation des plantes

600

900

puis interuption

Question 14

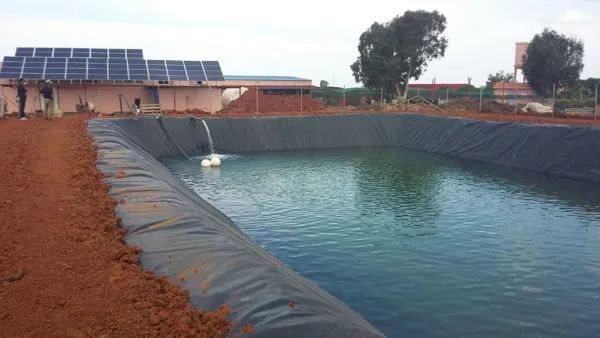

Voici la représentation d'un système d'irrigation solaire en plein désert.
Quel élément manque pour que le système fonctionne ?

Le réservoir d'eau contient 120 mètres cubes d'eau.
L'irrigation a lieu 2 fois dans la nuit pendant 30 min. La quantité d'eau consommée par irrigation est 1000 litres.
Pendant combien de jour les plantes seront-elles irriguées ?

Question 15

Combien 120 mètres cubes équivalent en litres ? 120 000l
Quelle est la consommation d'eau par nuit ? 2 000l par nuit
Lorsque la réserve est pleine, pendant combien de jour les plantes seront-elles irriguées ?
les plantes seront irriguées pendant 60 nuits
