THEMATIQUE SUR L'EAU

Préparation DNB

Effacer ce texte et saisir :
- l'initiale du nom et le prénom des 2 élèves
- la classe

Serge.WACKER - http:/techno11.neowp.fr

 1 - Fonctionnement d'usage

Quelle est la fonction d'usage de la pompe représentée sur schéma  ?

Pompe

 2 - Fonctionnement du système d'irrigation proposé dans le document 1.

Quel élément envoie l'eau au robinet ?
Avec l'outil Pen           dessiner en jaune le rayonnement du soleil (faire des flèches). Repasser en rouge le trajet de l'électricité,

Quel élément produit l'électricité ?
Ce système fonctionne t-il le jour ?

Ce système fonctionne t-il la nuit ?


3 - Que représente le graphique ci-dessous (figure 1) ?

4 - Quel angle d’inclinaison du panneau photovoltaïque permettant de produire une énergie électrique maximale ?

Tracez 2 lignes (en abscisse et en ordonnée) sur le graphique et rédigez la réponse

5 - A quel angle d’inclinaison, le panneau photovoltaïque produit une énergie électrique minimale ?


Tracez 2 lignes (en abscisse et en ordonnée) sur le graphique et rédigez la réponse

6 - Quel mouvement fait la fleur de tournesol pendant la journée ?

7 - En vous aidant de la réponse précédente, comment améliorer le système précédent pour avoir la meilleure production d'énergie électrique tout au long de la journée ?

8 - Cherchez sur le web, une image illustrant votre solution

9 - Vous voulez que la pompe fonctionne la nuit.
Proposer une solution technique à ajouter au système qui permet cela

10 - Entre quels éléments ajoutez-vous votre solution ?
Chercher une photo de la solution trouvée et la positionner au bon endroit sur le schéma

11 - Une batterie a été ajouté au système pour pouvoir arroser de nuit.
La pompe reliée à cette batterie nécessite un courant électrique de 10 ampères (axe Y en ordonnée)
Pendant combien de temps la pompe peut-elle fonctionner ? Tracer 2 lignes sur le graphique et donner la réponse avec la bonne unité

12 - Le système ci-dessous permet d'arroser la nuit sans utiliser de batterie.

Expliquer le schéma ci-dessous

1 - les panneaux...

2 - le convertisseur permet de transformer le courant continu produit par  les panneaux solaires photovoltaïques en courant alternatif

3 - la pompe

4 - Le château d'eau ....

5 : un programmateur éléctronique permet de choisir les horaires d'arrosage

Question 13 - Repérez les différents éléments du kit solaire


cosse plate

 Batterie solaire

câble électrique

Panneau solaire

Régulateur solaire

Pompe

Questions en page suivante

 Question 14

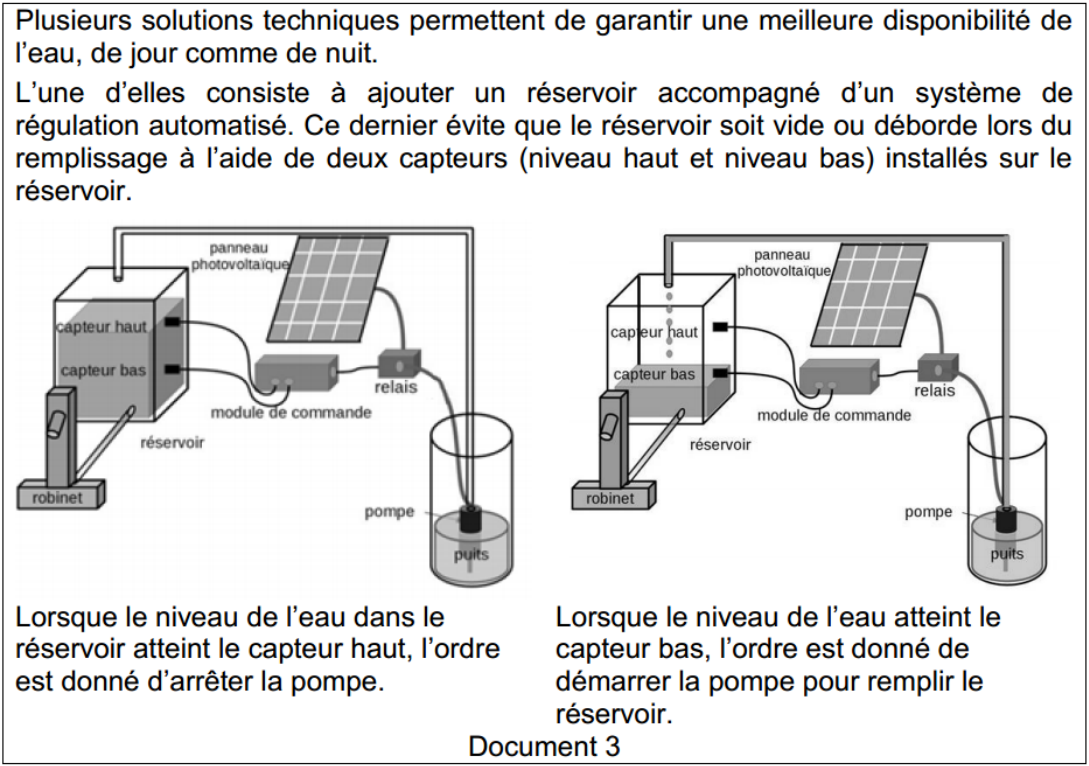

À l’aide des informations (document 3), compléter l’algorithme de régulation du niveau du réservoir avec les indications suivantes :

Attention, il y a des intrus...

- pompe en panne ?

- régulateur en panne ?

- capteur haut atteint ?

- ouvrir le robinet d'eau

- fermer le robinet d'eau

- capteur bas atteint ?

- activer la pompe

- désactiver la pompe
- déclencher l'arrosage

???

???

???

15 - Programmation
- A quelle heure démarre le cycle ?
- A quelle heure se termine le cycle ?
- Combien dure l'arrosage ?
- Combien dure l'interruption entre 2 irrigations ?

A partir de vos réponses, complétez le programmes Scratch en page suivante


Question 16

Pour optimiser la gestion de l’eau d’irrigation, les ingénieurs agronomes préconisent également d’irriguer au plus près des racines des plantes. Une irrigation de nuit en goutte à goutte, fractionnée en petites périodes de temps d’arrosage permet d’économiser l’eau.

À l’aide de la description du fonctionnement (document 4), compléter la modélisation du pilotage de cette installation

???

???

???

???

???

???

Schématisation d'un système d'arrosage automatique

Question 17

A quoi sert le capteur d'humidité ?

A quoi sert le boitier programmable ?

Sur le schéma, quelle est la couleur du trait associée à la fonction "acquisition d'informations"

Schématisation d'un système d'arrosage automatique

Question 18

Peut-on supprimer la carte électronique de puissance dans ce système d'arrosage ? Justifier



Question 19

Voici la représentation d'un système d'irrigation solaire en plein désert.
Quel élément essentiel manque -t-il  pour que le système fonctionne ? Indice : voir le document 1, au début du TP

Question 20 - Synthèse

Voici 2 systèmes de pompage d'eau dans un puit.
Quel système vous paraît le plus adapté pour fournir de l'eau dans une maison. Justifier
