Как подружиться

со статистикой WebRTC

и сэкономить

тысячи часов на отладке

Привет

Игорь Шеко
Lead of Front-end team

Что мы делаем

WebRTC Media Pipeline

Input devices

(camera, microphone)

Output devices

(screen, speaker)

Sender device

Web browser

Receiver device

Web browser

Network interface controller

Network interface controller

Sender

buffer

Receiver

buffer

Packets

Packets

Encoder

Decoder

Echo canceller

Noise reduction

Image enhancements

Packetizer

Depacketizer

Jitter buffer

Frames samples

Packets

Raw
signal

Raw
signal

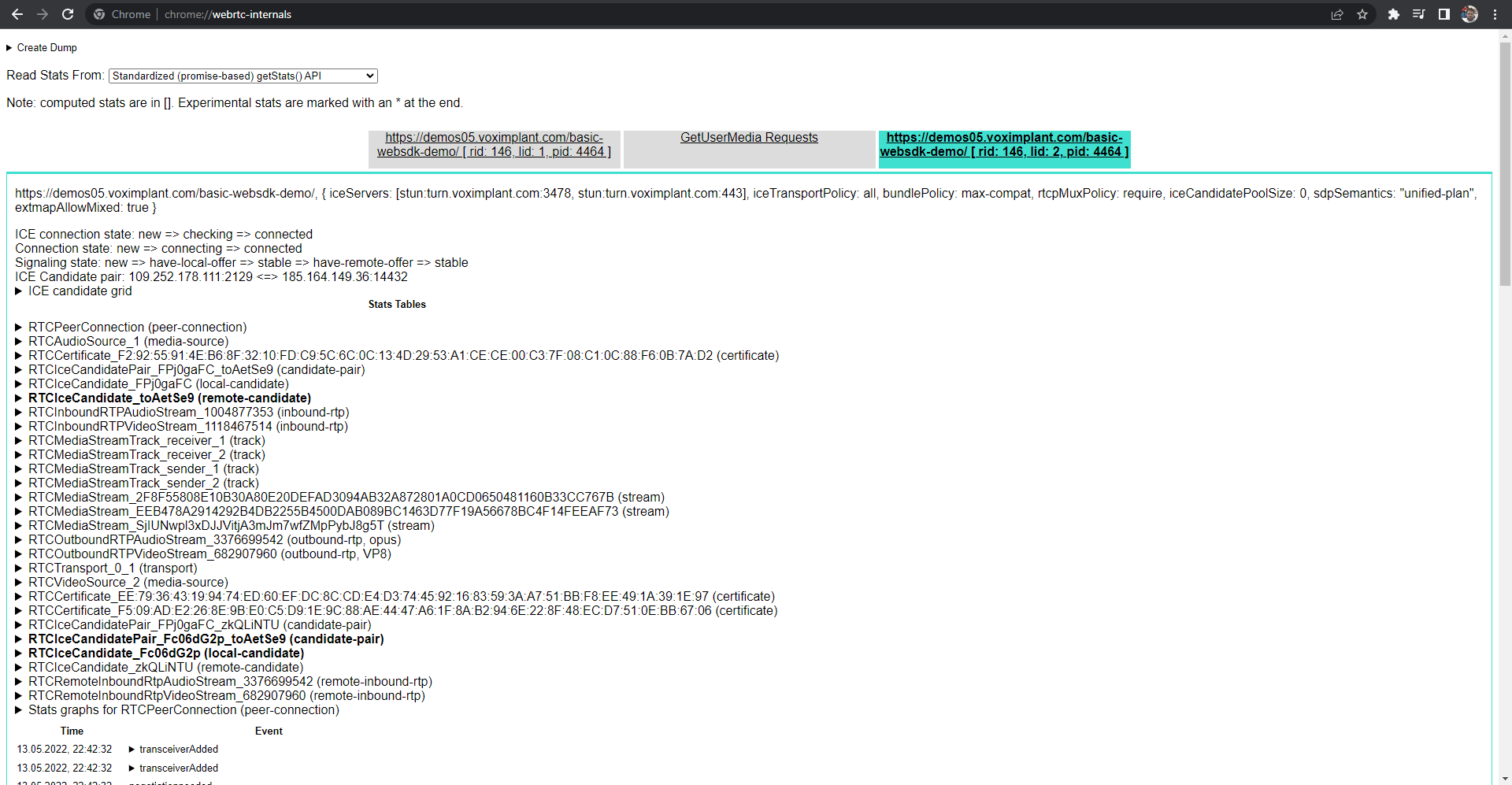

chrome://webrtc-internals/

https://www.w3.org/TR/webrtc-stats

Статистика WebRTC

Стандарт WebRTC

Статистика WebRTC

312 метрик

  • Сетевая статистика
  • Статистика энкодинга
  • Статистика декодинга
  • Качество потока
  • Синхронизация
  • Шифрование

Статистика WebRTC

312 метрик

210

189

160

112

Статистика WebRTC

Откуда мы об этом знаем?

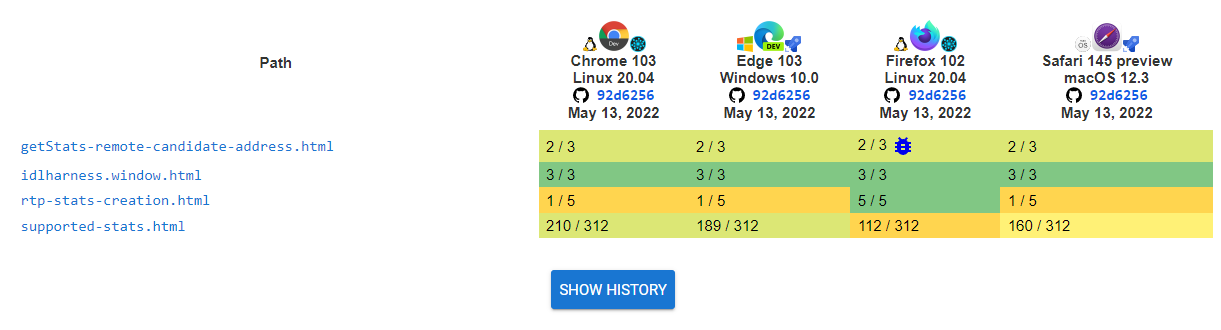

https://wpt.fyi/results/webrtc-stats

Статистика WebRTC

Откуда мы об этом знаем?

  • Собирали только сеть
  • Делали это максимально часто (4 раза в секунду)
  • Собирали только статистику, которую поддерживают все браузеры
  • Генерировали специальные QualityIssue события

Наша первая статистика

Какие проблемы можно увидеть

Сетевые потери

packetsLost/(packetsReceived+packetsLost)

packetLost

packetLoss (%)

Stats graphs for RTCInboundRTPVideoStream  (inbound-rtp)

chrome://webrtc-internals/

Сетевые потери

Что можно диагностировать

  • Плохое качество сетевого соединения
  • Важен именно % потерь:
  • до 5% - можно игнорировать
  • 5-10% - заметное для пользователя снижение качества
  • > 15%  - пикселизация/размытие видео, искажение голоса

Переполнение jitter buffer

Jitter - размер буффера в секунду

Stats graphs for RTCInboundRTPVideoStream  (inbound-rtp)

chrome://webrtc-internals/

Переполнение jitter buffer

  • Если есть потери пакетов:
  • - теряем ключевые кадры

Что можно диагностировать

  • Без потери пакетов:
  • - происходит постоянный реордеринг
  • Если проблема у единичных пользователей - предложить сменить сеть
  • Если проблема массовая - возможно проблемы на нашем сервере
  • В итоге приводит к рассинхрону между участниками и сетевым задержка

Сетевые задержки

totalRoundTripTime - накопительная метрика, за все время соединение

roundTripTime - последний замер

Что можно диагностировать:


- можно понять проседал ли сигнал

- если jitter небольшой - проблема скорее всего серверная

chrome://webrtc-internals/

Изменение битрейта

function calculateBitrate(
  bytesNow: number,
  bytesBefore: number,
  timestampNow: number,
  timestampBefore: number
): number {
  const deltaBytes = bytesSentNow - bytesSentBefore;
  const deltaMs = timestampNow - timestampBefore;
  return (deltaBytes / deltaMs) * 8000;
}
  • это метрика скорости передачи данных (бит/с)

  • Oпределяет размер и качество видео- и аудиофайлов: чем выше битрейт, тем лучше качество и больше размер файла.

  • Размер файла = битрейт (кбит/с) x продолжительность.

Изменение битрейта

  • Видео:
  • - если есть сетевые потери - WebRTC решило снизить битрейт из-за недостаточной пропускной способности канала
  • - нет сетевых потерь - можно предположить, что девайс отправителя не справляется с нагрузкой



  • Аудио:
  • - можно отследить говорил человек или нет
  • при вкл FEC и тишине битрейт будет резко падать

Что можно диагностировать

Резкое падение битрейта аудио

  • - не декодируется аудио
  • - проблемы с аудио девайсами на стороне remote пользователя

Что можно диагностировать

chrome://webrtc-internals/

Что нельзя было увидеть у нас, но можно по статистике

ICE Connection with relay candidates

  • - низкое качество аудио/видео
  • - сетевые задержки

Что можно диагностировать

chrome://webrtc-internals/

Смена ICE/DTLS и последствия

  • Как диагностировать:
  • - новая пара в candidate-pair
  • - часть статистики считается с нуля (bytesSent, bytesReceived, roundTripTime, totalRoundTripTime, availableOutgoingBitrate и др.)
  • Что и зачем?
  • - скорее всего был ice-restart
  • - может меняться DTLS и может согласоваться неправильно
  • - выбрано соединение с худшей пропускной способностью
  • - выбрана новая пара relay candidates

availableOutgoingBitrate

суммарный максимальный битрейт для отправки (по данным самого WebRTC)

Что можем диагностировать

- низкий битрейт / низкое качество аудио/видео



всего 193 Мбит/с

из них для WebRTC доступно лишь 3.2 Мбит/с

chrome://webrtc-internals/

Video compression picture types

I-frame

P-frame

B-frame

I-frame

P-frame

I-frame

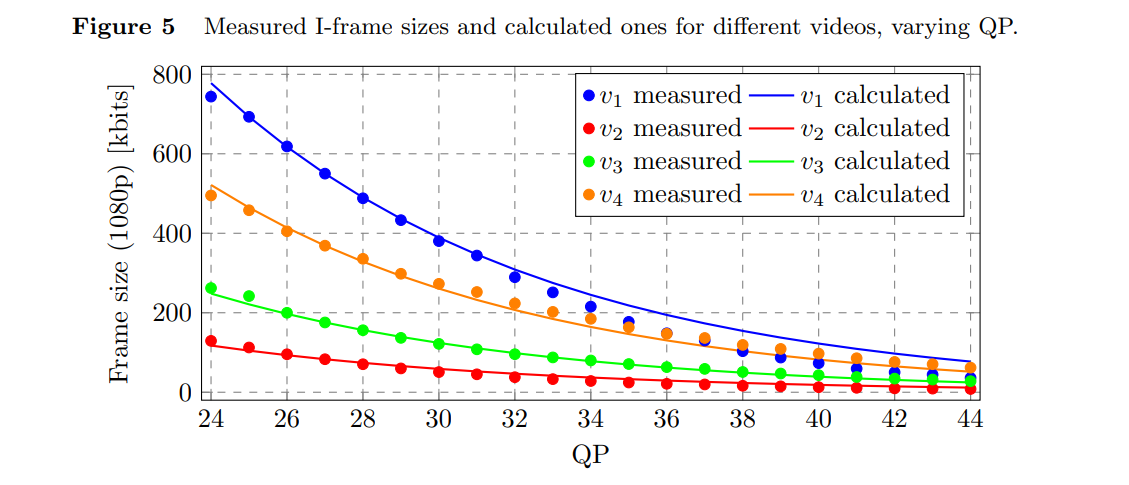

Video compression picture types

https://lucris.lub.lu.se/ws/files/39904847/H_264_Video_Frame_Size_prediction.pdf

H.264 Video Frame Size Estimation


Viktor Edpalm, Alexandre Martins, Martina Maggio, Karl-Erik Årzén

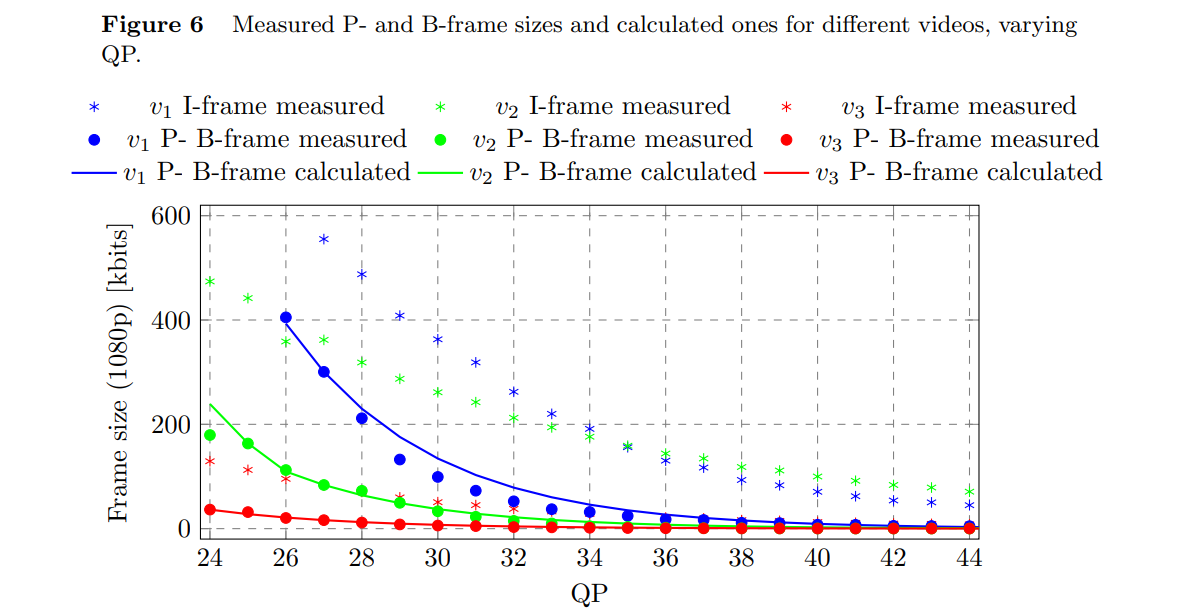

Video compression picture types

https://lucris.lub.lu.se/ws/files/39904847/H_264_Video_Frame_Size_prediction.pdf

Video compression picture types

https://lucris.lub.lu.se/ws/files/39904847/H_264_Video_Frame_Size_prediction.pdf

Согласованные кодеки

Statistics RTCInboundRTPVideoStream_2006534193

chrome://webrtc-internals/

Скорость установки соединения

Как правильно считать?

  • Обычно считают от запроса пользователя на начало звонка до iceState connected
  • ! В реальности это не значит, что в этот момент удаленная сторона начала слышать/видеть данного участника
  • Необходимо считать до framesDecoded >= 1
  • если говорить про вход нового участника в конференцию, то от создания нового трансивера до framesDecoded >= 1

Frames && KeyFrames

Что можно диагностировать

  • framesReceived - сколько всего фреймов получили
  • framesDecoded - сколько смогли декодировать



  • - framesReceived есть, framesDecoded = 0 - видео не декодируется
  • - необходимо обратить внимание на keyFramesDecoded: скорее всего не получили I-frame
  • - или мы получили от сервера неправильно закодированные кадры

chrome://webrtc-internals/

Frames && KeyFrames

Что можно диагностировать

  • - framesReceived есть, framesDecoded есть, keyFrameDecoded есть, но все полученные фреймы были отброшены (framesDropped)
  • - скорее всего забыли отрендерить видео элемент в DOM-дереве
  • - или девайс клиента не справляется по CPU

chrome://webrtc-internals/

Большой объем I-frames

Что можно диагностировать

  • На стороне отправителя - keyFramesEncoded
  • На стороне получателя - keyFramesDecoded
  • + pliCount, firCount
  • - если pliCount/firCount равны 0, проверяем настройки сервера/кодеков

    - если pliCount/firCount растут, скорее всего что-то пошло не так на стороне получателя и он перезапрашивает ключевики

chrome://webrtc-internals/

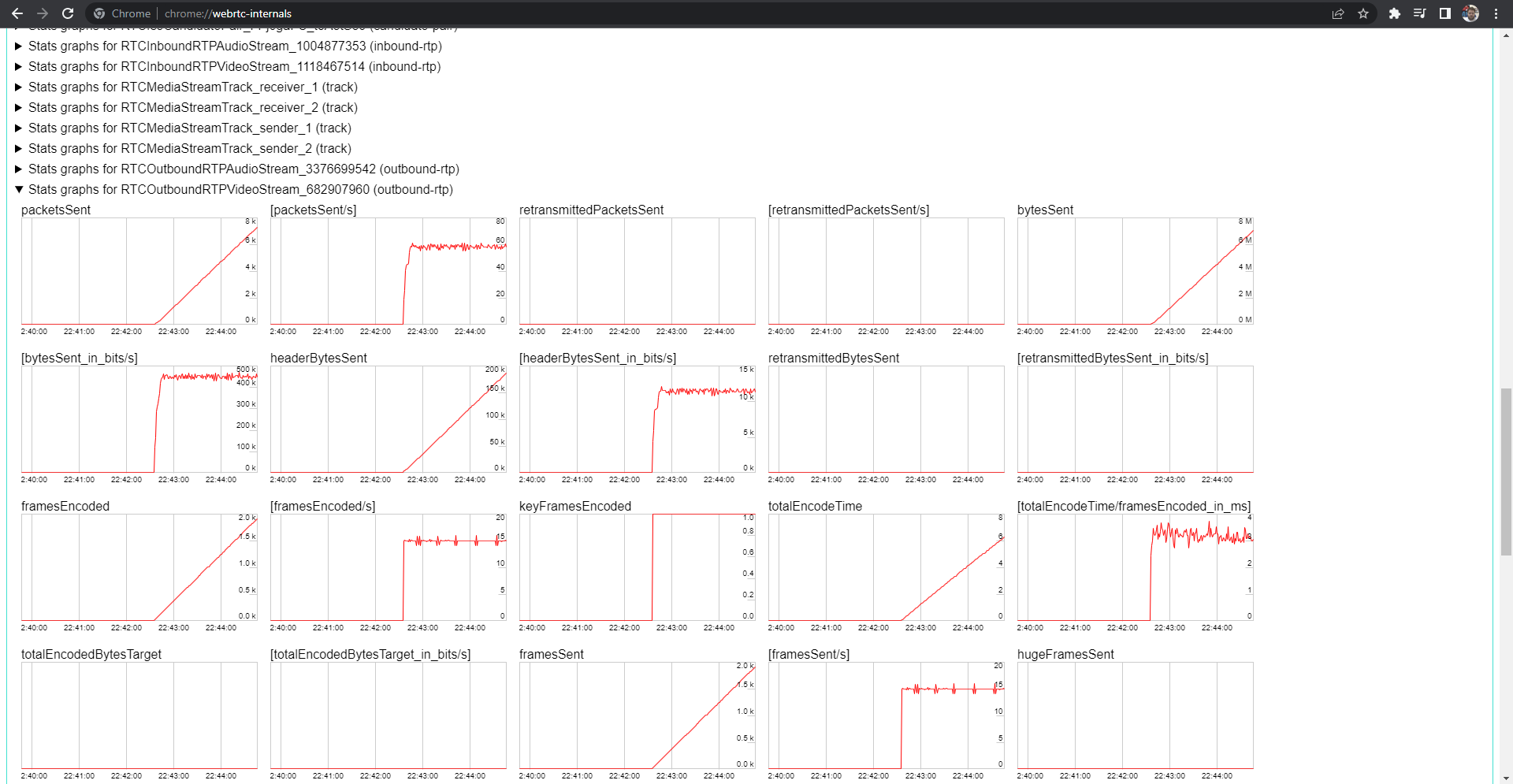

Реальный FPS

  • - изначальное качество видео от камеры
  • -  сравнить frameEncoded/s и frameSents/s,        если есть значительная разница - низкая пропускная способность сети

Что можно диагностировать

chrome://webrtc-internals/

Реальный FPS

  •  Кодеки без SVС - frameEncoded/s равны framePerSecond вVideoSource -
  • - если нет, не справляется encoder и дропает
  • Кодеки с SVC - framePerSecond * на количество слоев
  • - если нет, значит какие-то слои не кодируются

Что можно диагностировать

chrome://webrtc-internals/

Реальный FPS

  • - Кодек не позволяет кодировать в заданном битрейте
  • Проверить сколько времени тратится на кодирование одного фрейма:
  • delta totalEncodeTime / delta frameEncoded
  • сравнить с max временем для 60fps = 16ms
  • - Если время выше - не справляется девайс пользователя

Возможные причины:

chrome://webrtc-internals/

Разрешение исходного трека больше разрешения отправляемого

  • qualityLimitationReason - причина ограничения битрейта
  • qualityLimitation ResolutionsChanges - сколько раз за соединение происходила смена qualityLimitationReason



  • - можем попробовать снизить frameRate
  • - или уменьшить количество видеопоток, которые декодируются

Что можно диагностировать

Что такое simulcast?

Media

Server

1080p

720p

360p

Переключение слоев симулкаста

  • По статистике RTCOutboundRTPVideoStream можно отследить наличие слоев и их отключение/подключение, т.ч. изменения сделанные WebRTC без нашего участия
  • В RTCInboundRTPVideoStream:

    frameWidth и frameHeight - изменение разрешения входящего видео (переключение отправляемых слоев на стороне сервера/удаленного участника)

chrome://webrtc-internals/

Audio samples metrics

  • insertedSamplesForDeceleration -  сколько фреймов было вставлено, чтобы замедлить аудио
  • removedSamplesForAcceleration - сколько удалено, чтобы ускорить аудио
  • - скорее всего в данный момент рассинхрон аудио/видео

Что можно диагностировать

chrome://webrtc-internals/

О формате, и о способе

Статистика WebRTC

312 метрик

210

189

160

112

Стратегия адаптивного сбора

//we can't use user-agent because
// 1. browsers often improve API,
// 2. user-agent is legacy
function detectStrategy(statsSample: RTCStatsReport): StatsStrategy {
  //Browsers will check by global usage

  // strategy for a chromium-based browsers
  if (checkBlink(statsSample, IS_DEBUG)) {
    return blinkStatsStrategy;
  }
  // strategy for a webkit-based browsers
  if (checkWebkit(statsSample, IS_DEBUG)) {
    return webkitStatsStrategy;
  }
  // strategy for a firefox-based browsers
  if (checkGecko(statsSample, IS_DEBUG)) {
    return geckoStatsStrategy;
  }
  // fallback rfc-like strategy
  return baseStatsStrategy;
}

Сколько вешать граммов?

Default interval time 1000 ms

> 16ms

 2000 ms

> 32ms

 3000 ms

> 48ms

 4000 ms
 // This will only working in the Chrome. For other browsers we can't get battery.
 //@ts-ignore because it is deprecated API
  try {
    const batteryFunction = navigator['getBattery'];
    if (batteryFunction) {
      const batteryInfo = await batteryFunction();
      if (!batteryInfo.charging) {
        if (batteryInfo.level && batteryInfo.level <= 0.3)
           return LOW_BATTERY_COLLECT_INTERVAL;
        return BATTERY_COLLECT_INTERVAL;
      }
    }
  } catch (e){}

  • не ориентироваться на стандарт

  • описано много, в реальности работает мало что из этого или написано что-то похожее, но свое

  • собирать динамически и адаптивно

  • не все браузеры охотно сообщают, что они там поменяли

  • возможно придется самостоятельно пересчитывать какие-то метрики, если они вам нужны

  • не забывать про слабые девайсы и мобильники - слишком частый запрос статистики ведет к плохому UХ

Статистика WebRTC

Вопросы

Зачем сервис

Задачи

  • Сбор статистики для решения конкретных инцидентов

Задачи

  • Сбор статистики для решения конкретных инцидентов

  • Мониторинг инцидентов при обновлениях сервиса

Задачи

  • Сбор статистики для решения конкретных инцидентов

  • Мониторинг инцидентов при обновлениях сервиса

  • Мониторинг инцидентов при обновлении браузеров

Задачи

  • Сбор статистики для решения конкретных инцидентов

  • Мониторинг инцидентов при обновлениях сервиса

  • Мониторинг инцидентов при обновлении браузеров

  • Определение качества работы сети

Задачи

  • Сбор статистики для решения конкретных инцидентов

  • Мониторинг инцидентов при обновлениях сервиса

  • Мониторинг инцидентов при обновлении браузеров

  • Определение качества работы сети

  • Законно

Наша первая попытка

GW

ClickHouse

Проблемы

GW

ClickHouse

0.8 Gbps

1.1 TB / day

Не очень...

1.1 TB / day

Готовые сервисы

Callstats.io

TestRTC

Готовые сервисы

Плюсы

Минусы

  • Это готовые, "взрослые" сервисы
  • Не нужно держать свою инфраструктуру
  • Содержат готовые рецепты аналитики
  • Достаточно дороги
  • Сделаны под определенные кейсы
  • Невозможно дорабатывать
  • GDPR

Анализ объема

  • 204 уникальных метрик в браузере
  • Метрики повторяются на каждый входящий и исходящий поток
  • ~ 32 на входящий аудио
  • ~ 41 на входящий видео поток
  • Исходящие потоки в симулкасте тоже в тройном размере
  • В конференции на 10 человек ~1700 метрик
  • У каждого участника
  • Итого всего ~17000 параметров со всех на замер

Анализ объема

17000 параметров === ??? Kb

в среднем 21KB

или 168kb

Анализ объема

  • Частота сбора: 1 сек

  • Средний объем конференции: 10 человек

  • Конференций на инстанс: 300

  • Хотим хранить:  30 дней

  • ~168 Kbps

  • ~1680 Kbps

  • ~ 165 Mbps

  • ~ 5.06 TB

Оптимизируем формат

  • Уменьшаем json

  • Меняем формат

  • Переход к дельтам

  • Два типа кадров

Уменьшаем json

  • certificate
  • codec
  • не активные candidate-pair
  • не активные *-candidate
  • peer-connection
  • в основном transport

Что почти не меняется в процессе?

~ 600 метрик

Статистика на входе

    {
      id: 'RTCInboundRTPVideoStream_1635808784',
      timestamp: 1628606438021.0002,
      type: 'inbound-rtp',
      codecId: 'RTCCodec_v4_Inbound_104',
      kind: 'video',
      mediaType: 'video',
      ssrc: 1635808784,
      transportId: 'RTCTransport_0_1',
      packetsLost: 49,
      packetsReceived: 5198,
      bytesReceived: 5720775,
      estimatedPlayoutTimestamp: 3837595237710,
      firCount: 0,
      frameHeight: 180,
      frameWidth: 320,
      framesDecoded: 516,
      framesPerSecond: 17,
      framesReceived: 518,
      headerBytesReceived: 240747,
      keyFramesDecoded: 38,
      lastPacketReceivedTimestamp: 46062.656,
      nackCount: 43,
      pliCount: 3,
      qpSum: 9966,
      totalDecodeTime: 1.038,
      totalInterFrameDelay: 60.22499999999982,
      totalSquaredInterFrameDelay: 57.38087100000012,
      trackId: 'RTCMediaStreamTrack_receiver_11',
    },

Убираем избыточную информацию

    {
      timestamp: 1628606438021.0002,
      type: 'inbound-rtp',
      mediaType: 'video',
      ssrc: 1635808784,
      packetsLost: 49,
      packetsReceived: 5198,
      bytesReceived: 5720775,
      estimatedPlayoutTimestamp: 3837595237710,
      firCount: 0,
      frameHeight: 180,
      frameWidth: 320,
      framesDecoded: 516,
      framesPerSecond: 17,
      framesReceived: 518,
      headerBytesReceived: 240747,
      keyFramesDecoded: 38,
      lastPacketReceivedTimestamp: 46062.656,
      nackCount: 43,
      pliCount: 3,
      qpSum: 9966,
      totalDecodeTime: 1.038,
      totalInterFrameDelay: 60.22499999999982,
      totalSquaredInterFrameDelay: 57.38087100000012,
    },

Группируем

    {
      timestamp: 1628606438021.0002,
      type: 'inbound-rtp',
      mediaType: 'video',
      ssrc: 1635808784,
      packetsLost: 49,
      packetsReceived: 5198,
      bytesReceived: 5720775,
      estimatedPlayoutTimestamp: 3837595237710,
      firCount: 0,
      frameHeight: 180,
      frameWidth: 320,
      framesDecoded: 516,
      framesPerSecond: 17,
      framesReceived: 518,
      headerBytesReceived: 240747,
      keyFramesDecoded: 38,
      lastPacketReceivedTimestamp: 46062.656,
      nackCount: 43,
      pliCount: 3,
      qpSum: 9966,
      totalDecodeTime: 1.038,
      totalInterFrameDelay: 60.22499999999982,
      totalSquaredInterFrameDelay: 57.38087100000012,
    },

Группируем и сортируем

    {
      type: 'inbound-rtp',
      mediaType: 'video',
      ssrc: 1635808784,
      framesPerSecond: 17,
      delta:[
        [
          timestamp: 1628606438021.0002,
          packetsReceived: 5198,
          bytesReceived: 5720775,
          estimatedPlayoutTimestamp: 3837595237710,
          framesDecoded: 516,
          framesReceived: 518,
          headerBytesReceived: 240747,
          lastPacketReceivedTimestamp: 46062.656,
          qpSum: 9966,
          totalDecodeTime: 1.038,
          totalInterFrameDelay: 60.22499999999982,
          totalSquaredInterFrameDelay: 57.38087100000012,
          keyFramesDecoded: 38,
        ],[
          packetsLost: 49,
          nackCount: 43,
          pliCount: 3,
          frameHeight: 180,
          frameWidth: 320,
          firCount: 0,
        ]
      ],
   },

Переходим к массивам

    [
      'inbound-rtp',
      'video',
      1635808784,
      17,
      [
        [
          1628606438021.0002,
          5198,
          5720775,
          3837595237710,
          516,
          518,
          240747,
          46062.656,
          9966,
          1.038,
          60.22499999999982,
          57.38087100000012,
          38,
        ],[
          49,
          43,
          3,
          180,
          320,
          0,
        ]
      ],
   },

Считаем дельты

    [
      'inbound-rtp',
      'video',
      1635808784,
      17,
      [
        [
          1021.0001,
          5198,
          775,
          710,
          17,
          17,
          1747,
          62.256,
          367,
          0.316,
          1.22499999999982,
          2.38087100000012,
          0,
        ],[
          1,
          2,
          0,
          0,
          0,
          0,
        ]
      ],
   },

Сокращаем последние нули

    [
      'inbound-rtp',
      'video',
      1635808784,
      17,
      [
        [
          1021.0001,
          5198,
          775,
          710,
          17,
          17,
          1747,
          62.256,
          367,
          0.316,
          1.22499999999982,
          2.38087100000012,
        ],[
          1,
          2,
        ]
      ],
   },

В итоге

[
  'inbound-rtp','video',1635808784,17,
  [[1021.0001,5198,775,710,17,17,1747,62.256,367,0.316,1.22499999999982,2.38087100000012],[1,2]]
],

Что было

    {
      id: 'RTCInboundRTPVideoStream_1635808784',
      timestamp: 1628606438021.0002,
      type: 'inbound-rtp',
      codecId: 'RTCCodec_v4_Inbound_104',
      kind: 'video',
      mediaType: 'video',
      ssrc: 1635808784,
      transportId: 'RTCTransport_0_1',
      packetsLost: 49,
      packetsReceived: 5198,
      bytesReceived: 5720775,
      estimatedPlayoutTimestamp: 3837595237710,
      firCount: 0,
      frameHeight: 180,
      frameWidth: 320,
      framesDecoded: 516,
      framesPerSecond: 17,
      framesReceived: 518,
      headerBytesReceived: 240747,
      keyFramesDecoded: 38,
      lastPacketReceivedTimestamp: 46062.656,
      nackCount: 43,
      pliCount: 3,
      qpSum: 9966,
      totalDecodeTime: 1.038,
      totalInterFrameDelay: 60.22499999999982,
      totalSquaredInterFrameDelay: 57.38087100000012,
      trackId: 'RTCMediaStreamTrack_receiver_11',
    },

Итоги оптимизации

  • Частота сбора: 1 сек

  • Средний объем конференции: 10 человек

  • Конференций на инстанс: 100

  • Хотим хранить:  30 дней

  • ~2 Kbps

  • ~20 Kbps

  • ~1.95 Mbps

  • ~ 0.6 TB

  • ~168 Kbps

  • ~1680 Kbps

  • ~ 165 Mbps

  • ~ 5.06 TB

Минусы дельт

  • Важен порядок
  • Потерянный "кадр" портит статистику

Два типа кадров

  • Счетчик "кадров" + буффер
  • Ключевые "кадры" с полной статистикой раз в 60 секунд
  • Запись после получения нового ключевого "кадра"

Выбираем канал передачи

  • Data channel

  • fetch

  • WebSocket

  • Beaсon API

Выбираем канал передачи

Data channel

  • Тот же канал, что и media
  • UDP
  • Механизм возобновления соединения
  • Готовые реализации
  • Нагружает тот же сервер, что и media
  • Нет гарантированной доставки или порядка
  • Нет сжатия

Выбираем канал передачи

fetch

  • Самый "простой" протокол - https
  • Доставка и порядок гарантированы
  • Сжатие из коробки
  • SSL хендшейки
  • Высокий приоритет доставки

Выбираем канал передачи

WebSocket

  • Почти как fetch, но лучше!
  • Нет затрат на лишние SSL хендшейки
  • Сложно балансировать
  • Множество активных коннектов

Выбираем канал передачи

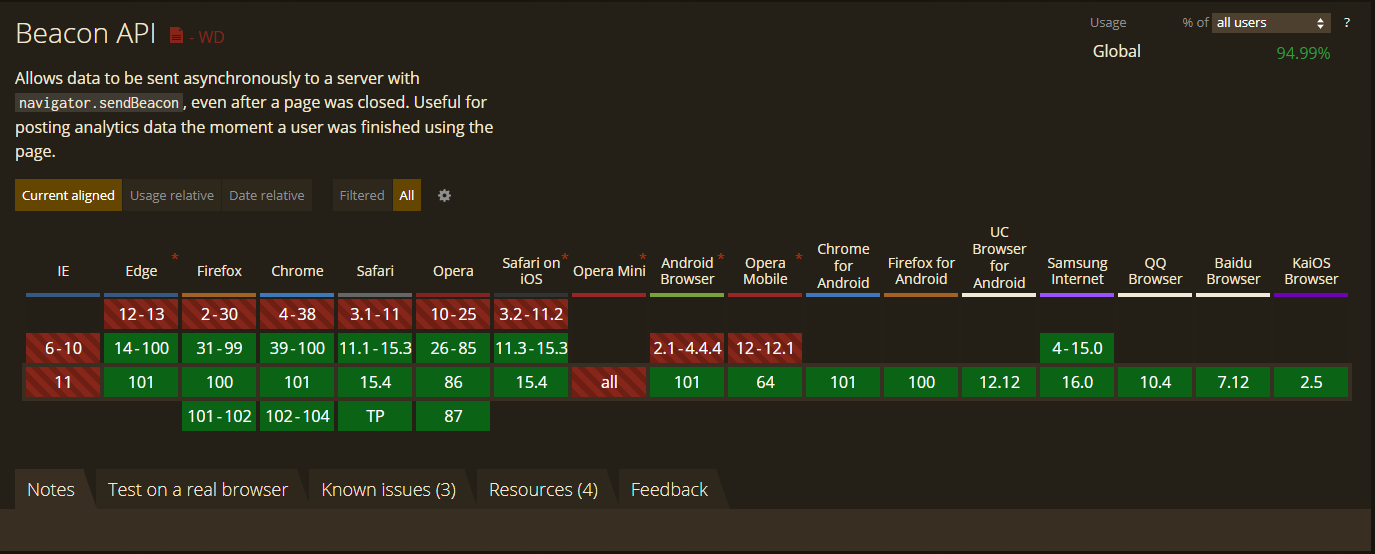

Beacon API

  • fetch без ожидания доставки
  • минимальный приоритет
  • легко балансировать на сервере

Выбираем канал передачи

Beacon API

Направления анализа

  • Анализ клиента

  • Анализ сессии

Направления анализа

SRV

Направления анализа

Анализ клиента

  • Сетевые потери
  • Переполнение jitter
  • Сетевые задержки
  • Изменение битрейта
  • Relay
  • Скорость кодирования /декодирования

SRV

Направления анализа

Анализ клиента (проблемы)

  • ICE/DTLS рестарт
  • availableOutgoingBitrate
  • Скорость установки соединения
  • реальный FPS

SRV

Направления анализа

Анализ сессии

  • Выбор разрешения видео для  simulcast

SRV

Направления анализа

Анализ сессии

  • Выбор разрешения видео для  simulcast
{
    "192x108": 38,
    "128x72": 34,
    "320x180": 32,
    "768x432": 31,
    "384x216": 30,
    "256x144": 25,
    "512x288": 19,
    "576x324": 16,
    "832x468": 13,
    "1792x1008": 12,
    "448x252": 12,
    "640x360": 10,
    "1152x648": 4,
    "1280x720": 3,
    "1024x576": 3,
    "1920x1080": 2,
    "960x540": 1,
    "1216x684": 1,
    "896x504": 1
}

Направления анализа

Анализ сессии

  • Выбор разрешения видео для  simulcast
  • Pассинхрон аудио

SRV

Выводы

Вопросы

Новый формат отчета по статистике

interface StatsReport {
  connection: ConnectionStatsReport;
  outbound: Record<string, BaseOutboundStatsReport[]>;
  inbound: Record<string, InboundStatsReport>;
}

Нельзя просто взять и понять что это за браузер

//we can't use user-agent because
// 1. browsers often improve API,
// 2. user-agent is legacy
function detectStrategy(statsSample: RTCStatsReport): StatsStrategy {
  //Browsers will check by global usage

  // strategy for a chromium-based browsers
  if (checkBlink(statsSample, IS_DEBUG)) {
    return blinkStatsStrategy;
  }
  // strategy for a webkit-based browsers
  if (checkWebkit(statsSample, IS_DEBUG)) {
    return webkitStatsStrategy;
  }
  // strategy for a firefox-based browsers
  if (checkGecko(statsSample, IS_DEBUG)) {
    return geckoStatsStrategy;
  }
  // fallback rfc-like strategy
  return baseStatsStrategy;
}

События QualityIssues

QualityIssueCodecMismatch

QualityIssueHighMediaLatency

QualityIssueICEDisconnected

Заменен на события CallEvents.Reconnectiong и CallEvents.Reconnected

QualityIssueLocalVideoDegradation

Для определения деградации видео теперь лучше всего использовать OutboundVideoStatsReport.qualityLimitationResolutionChanges если значение не четное, значит сейчас наблюдается ограничение качества исходящего видео. В поле OutboundVideoStatsReport.qualityLimitationReason будет находиться причина.

QualityIssuePacketLoss

Пересчет отсутствующих метрик

function calculateBitrate(
  bytesNow: number,
  bytesBefore: number,
  timestampNow: number,
  timestampBefore: number
): number {
  const deltaBytes = bytesNow - bytesBefore;
  const deltaMs = timestampNow - timestampBefore;
  return (deltaBytes / deltaMs) * 8000;
}
// Safari

let frameRate = 0;
if (prevReport && (prevReport as InboundVideoStatsReport).framesReceived) {
  const lastReceived =
  (prevReport as InboundVideoStatsReport).framesReceived || report.framesReceived;
  const deltaFrames = report.framesReceived - lastReceived;
  const deltaMs = report.timestamp - prevReport.timestamp;
  frameRate = ((deltaFrames / deltaMs) * 1000) | 0;
}

Connection

Эта секция статистики описывает транспортную часть, ICE и текущий канал.

! Показывается именно текущее активное ICE соединение. Если WebRTC решит сменить пару кандидатов на ходу, или произойдет ICE restart, то данные изменятся и отсчет bytesSent и bytesReceived будет начат заново. Также обновится расчет rtt и availableOutgoingBitrate

interface ConnectionStatsReport {
  timestamp: number;
  remoteType: 'host' | 'srflx' | 'relay';
  remoteIp?: string; // only Chromium + FF
  remoteProtocol: 'udp' | 'tcp';
  remotePort: number;
  localType: 'host' | 'srflx' | 'relay';
  localIp?: string; // only Chromium + FF
  localProtocol: 'udp' | 'tcp';
  localPort: number;
  bytesSent: number;
  bytesReceived: number;
  availableOutgoingBitrate?: number; // only Chromium + Safari
  rtt?: number; // only Chromium + Safari
  currentRtt?: number; // only Chromium + Safari
}

Outbound

Статистика исходящего трафика

interface OutboundAudioStatsReport extends BaseOutboundStatsReport {
  kind: 'audio';
  audioLevel?: number;
  totalAudioEnergy?: number;
}

interface OutboundVideoStatsReport extends BaseOutboundStatsReport {
  kind: 'video';
  firCount: number;
  pliCount: number;
  nackCount: number;
  width?: number;
  baseWidth?: number;
  height: number;
  baseHeight?: number;
  framesPerSecond?: number;
  baseFramesPerSecond?: number;
  qualityLimitationReason?: 'cpu' | 'bandwidth' | 'other' | 'none';
  qualityLimitationResolutionChanges?: number;
  qpSum?: number;
  framesEncoded?: number;
  keyFramesEncoded?: number;
}
interface BaseOutboundStatsReport {
  timestamp: number;
  bytesSent: number;
  packetsSent: number;
  rid?: string;
  jitter: number;
  rtt: number;
  packetsLost: number;
  loss: number;
  codec?: string;
  pt?: number;
  totalRtt?: number;
  bitrate: number;
}

Передается как объект, ключом которого является id media track, а значением - массив статистики для этого трека. Массив будет состоять либо из 1 элемента для аудио и видео без симулкаста, и из 2-3 элементов для видео с симулкастом.

Inbound

Статистика входящего трафика

interface InboundAudioStatsReport extends BasicInboundStatsReport {
  audioLevel?: number;
  totalAudioEnergy?: number;
  totalSamplesReceived?: number;
  totalSamplesDuration?: number;
  insertedSamplesForDeceleration?: number;
  silentConcealedSamples?: number;
}

interface InboundVideoStatsReport extends BasicInboundStatsReport {
  height?: number;
  width?: number;
  framesReceived?: number;
  framesDecoded?: number;
  framesDropped?: number;
  framesPerSecond?: number;
  freezeCount?: number;
  pauseCount?: number;
  totalFramesDuration?: number;
  totalFreezesDuration?: number;
  totalPausesDuration?: number;
}
interface BasicInboundStatsReport {
  timestamp: number;
  kind: 'audio' | 'video';
  bytesReceived: number;
  packetsReceived: number;
  packetsLost: number;
  loss: number;
  jitter: number;
  bitrate: number;
  endpoint?: string;
}

Передается как объект, ключом которого является id mediaRenderer для которого получается статистика, а значением - объект с данными статистики

  • Для видео конференций только сети уже не достаточно

  • Проблемой становится не только канал, но и CPU

  • Мы закладывались только на 1 поток видео, а не на 3 потока видео с симулкастом

  • Статистика не работала с Safari

  • adapter.js создавал боль

Почему решили переписать с нуля весь модуль статистики

Copy of Copy of deck

By Igor Sheko

Made with Slides.com

Copy of Copy of deck

  • 165

More from Igor Sheko
