3D Apps
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1645525/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1601241/pasted-from-clipboard.png)
- 3D IS COMING ... en múltiples mercados
Arquitectura
Geodiseño
Smart 3D Cities
Gamificación
Seguridad
Otra vez con el 3D...
Qué ha cambiado y por qué prestarle atención
- Al fin el 3D está presente en toda la plataforma
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1645540/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1645399/3deverywhre.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1648089/bocadillo.png)
Nuevas ventas - CityEngine y actualizaciones
AG Server 10.3.1, AG Pro 1.1
Servicios Jump Start Smart 3D Cities , partners ...

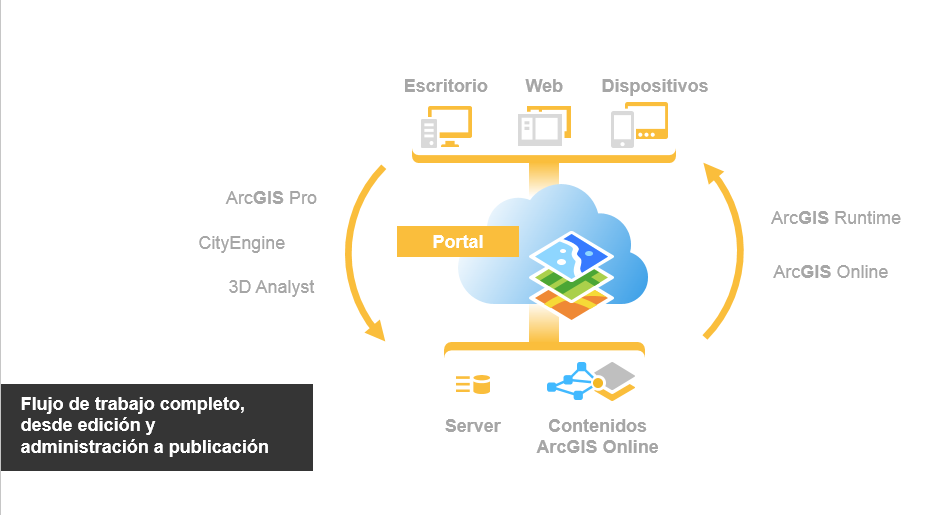

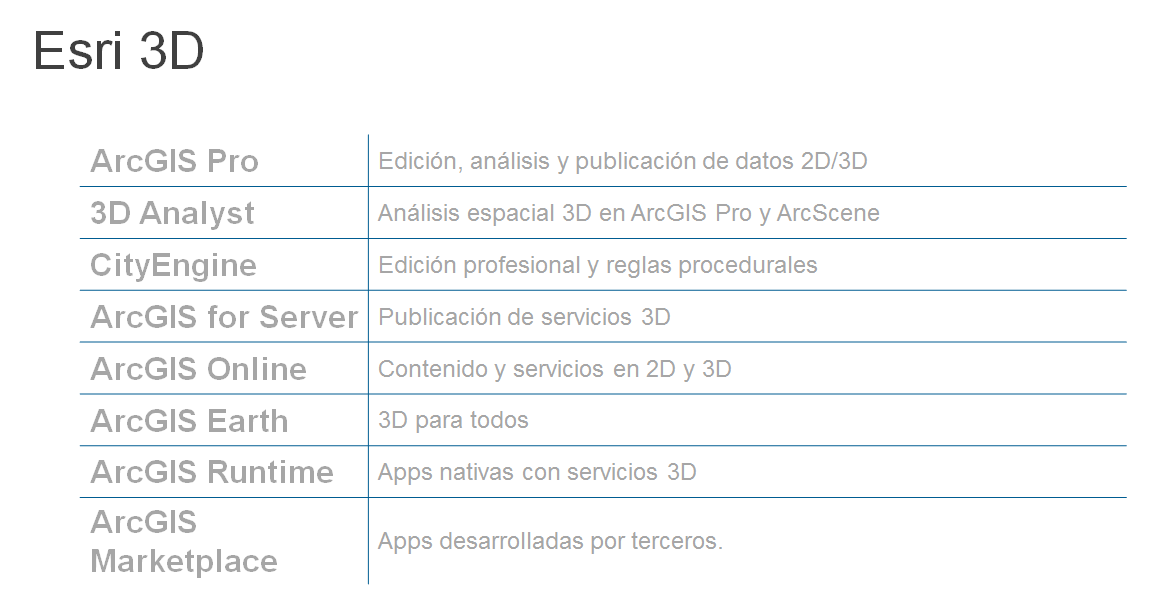

Plataforma 3D
De CityEngine a Oculus pasando por ArcGIS Pro
Visualiza, comprende, comunica
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1648251/2015-08-18_11h22_14.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1648264/3dfamily.png)

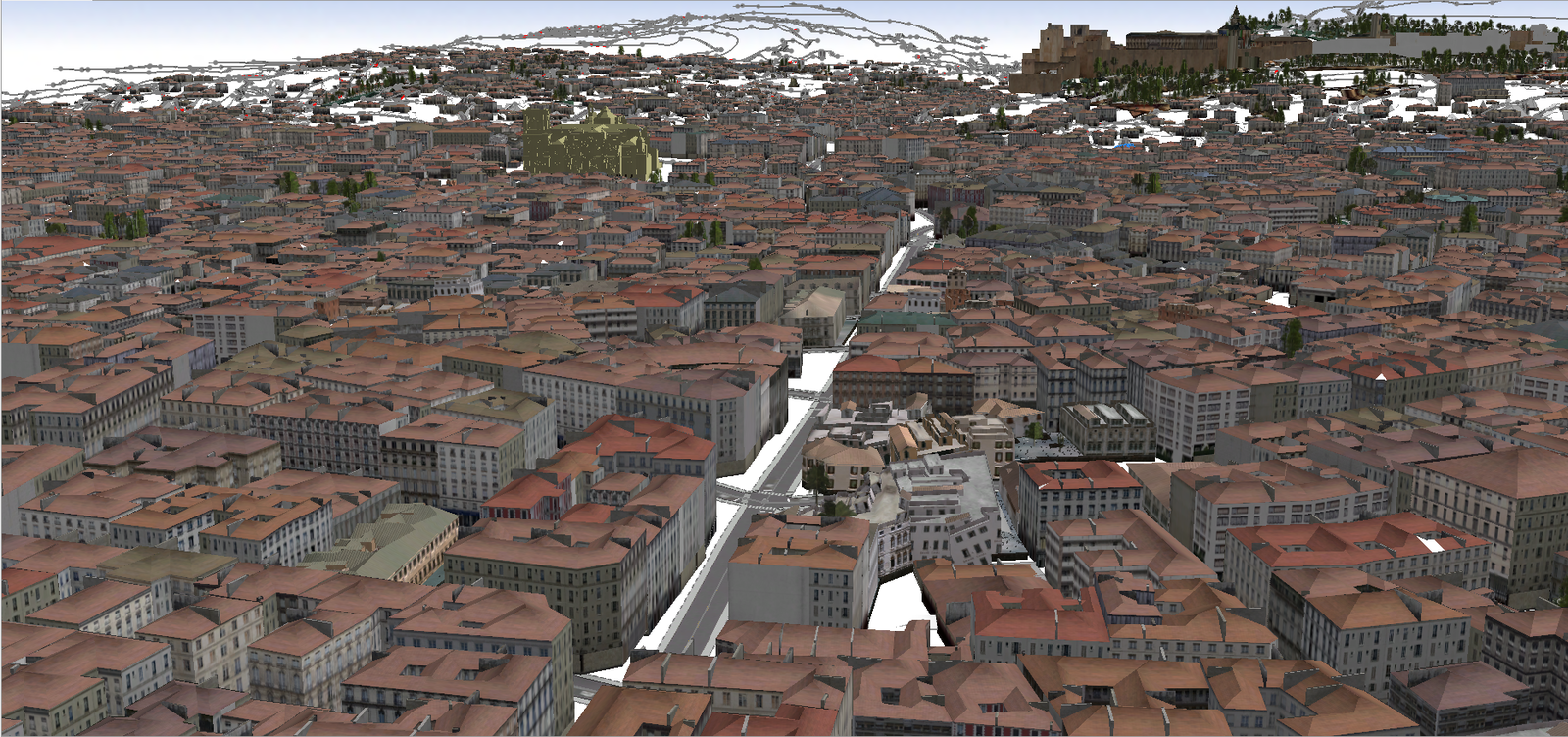

CityEngine
- Edición 3D de forma sencilla y profesional a múltiples niveles de detalle
- Importación y exportación entre múltiples formatos (Collada, KML/KMZ, OSM, FGDB, CAD). Para importar datos BIM y CityGML (FME)
- Crear o modificar reglas procedurales que aplicar a un edificio o bloques
- Generar varios escenarios rápidamente
- Compartir proyectos web 3D
- Exportar a Lumen y UNITY (Oculus, Cardboard)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1643249/2015-08-15_13h36_37.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1643254/2015-07-04_21h31_28.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1645331/oculus.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1647161/pasted-from-clipboard.png)
City Engine rpks
- Agregar texturas en función de atributos a edificios & bloques
- Planificar y zonificar

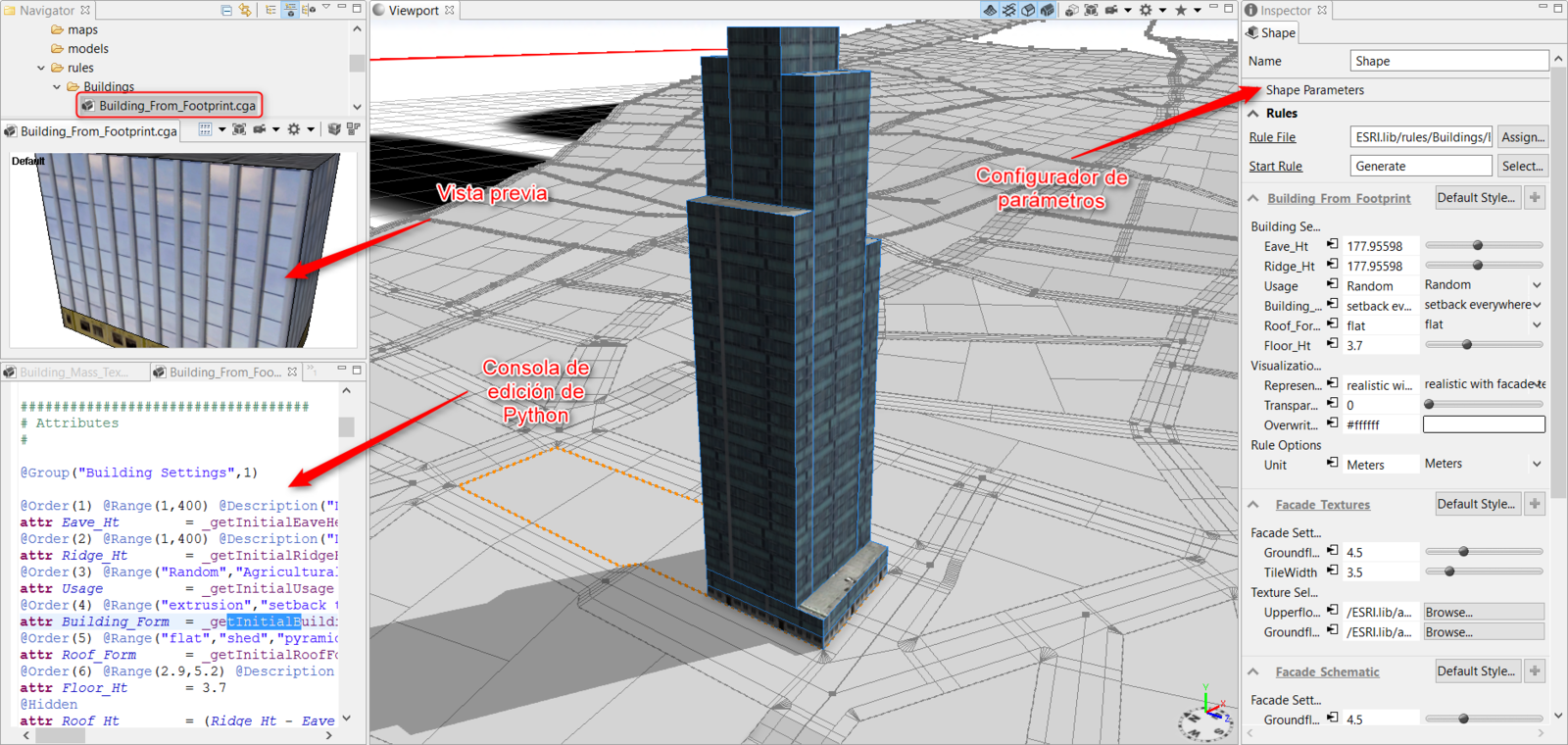

La consola de Python nos permite modificar o crear nuestras propias reglas,

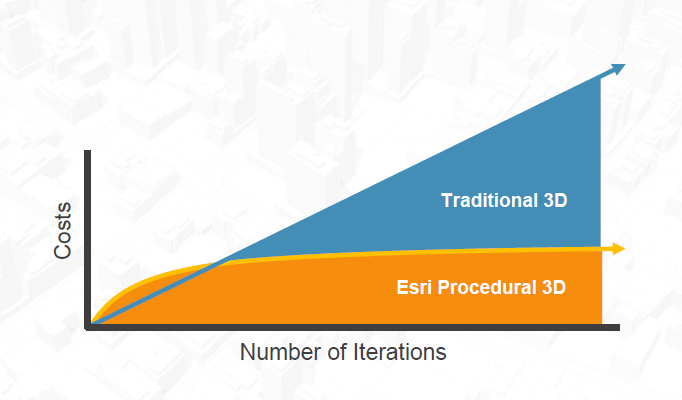

RPks aplicables a grupos de edificios reducimos tiempos & costes
Son paquetes comprimidos de
reglas CGA que permiten:
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1645336/2015-08-17_09h05_25.png)
Existen multitud de rpks descargables en ArcGIS Online

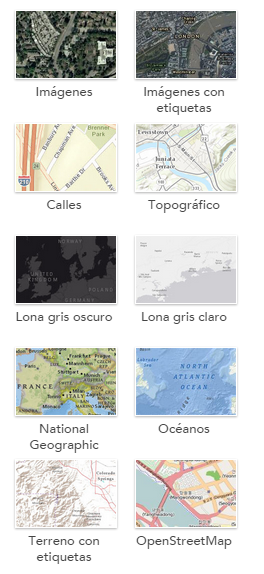

En diciembre mapas base ArcGIS Online

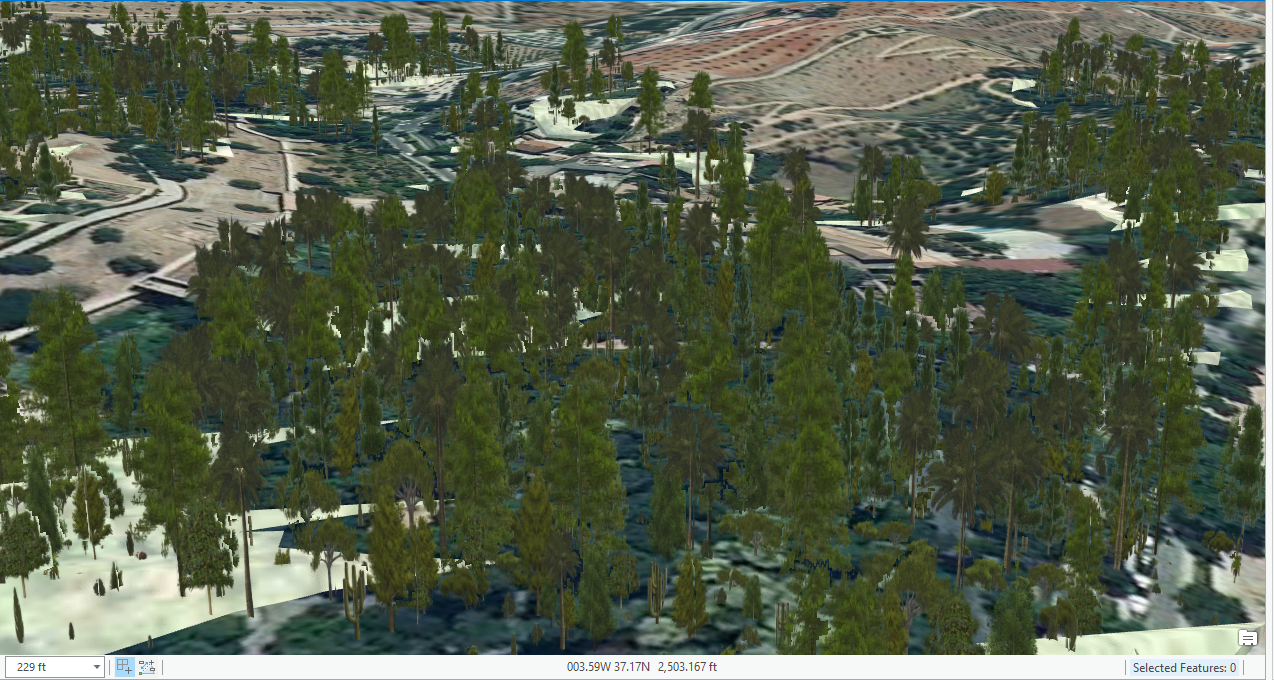

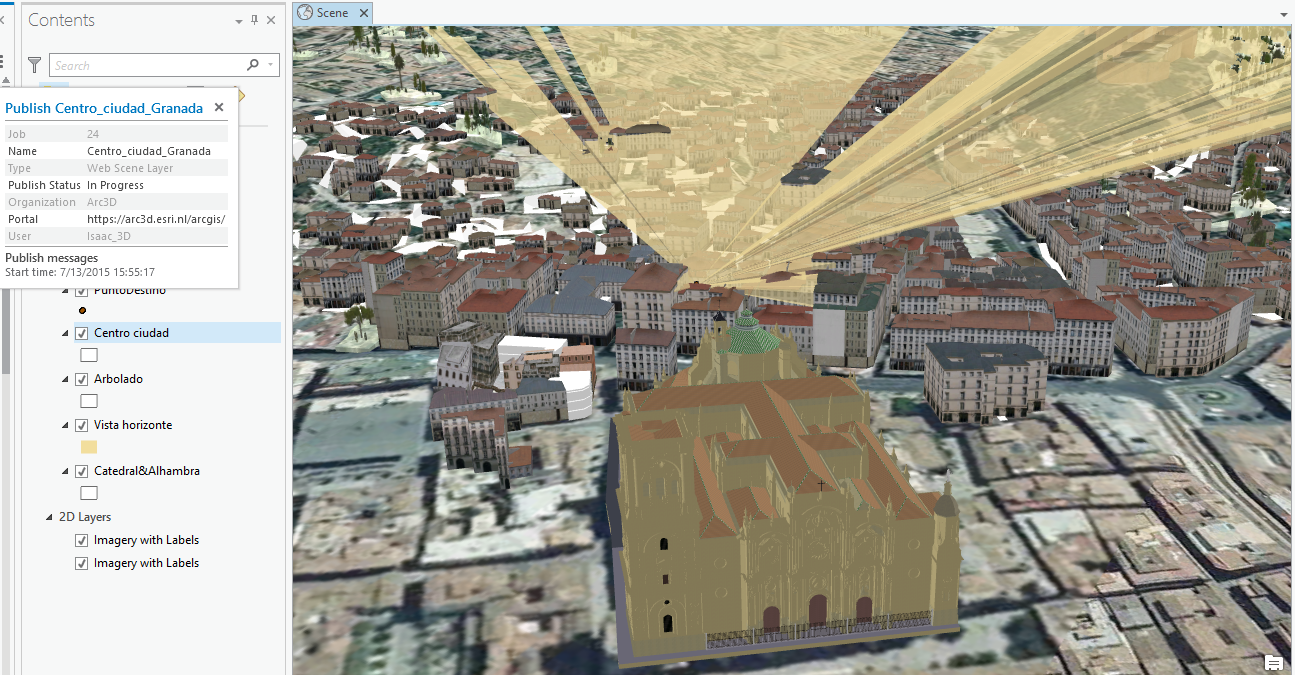

ArcGIS Pro

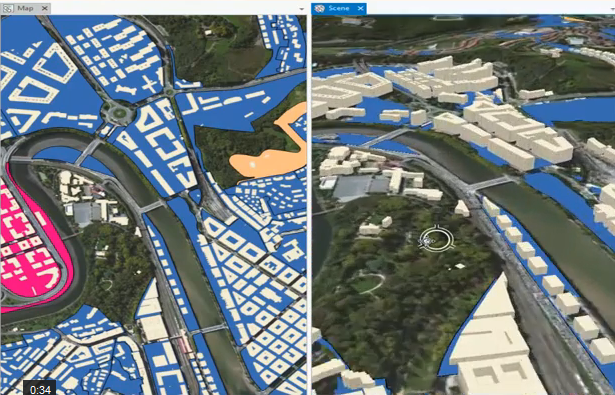

Mapas base 3D, Vista 2D/3D
Escenas globales y locales
Edición y análisis
Librerías de simbología 3D y rpks CityEngine
Publicación de servicios 3D Guía paso a paso
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1645342/2014-11-17_18h24_55.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1645381/2015-07-13_16h09_45.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1645409/2015-08-17_10h03_44.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1645421/2015-07-30_11h12_37.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1647166/pasted-from-clipboard.png)
Mejor editor 3D (Snapping, y edición mucho más ligera)
Permite crear nuestras propias reglas con texturas personalizadas para escenarios hiperrealistas.
Genera reportes de los escenarios.
Análisis limitado y sólo a partir de reglas.
Permite ejecutar directamente multitud de formatos 3D.
Hasta versión 2015.2 sin mapas base online.
Sólo puede generar escenas web estáticas en el visor de CityEngine.
Permite realizar edición sencilla
Gran capacidad de análisis 3D
Permite ejecutar y configurar parámetros de reglas de CityEngine, pero no crear nuevas ni modificarlas.
Manejo de datos LIDAR
Escena global y local sin salir de la interfaz.
Para trabajar con otros formatos 3D necesitamos transformar a Multipatch.
Podemos utilizar mapas base 3D de ESRI con su elevación.
Publicación de servicios 3D.
Por dónde empezar... o cómo aconsejar
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1647161/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1647166/pasted-from-clipboard.png)
Escenas web estáticas
Ejecutable en visor CityEngine
Sólo necesita ArcGIS Online (no AG Server)
Funcionalidad:
- Análisis de sombras
- Comparación de escenarios
- Comentarios geolocalizados
- Sin mapas base online
No permite actualización de datos, ni edición web.
Escenas web dinámicas
Publicadas sólo desde ArcGIS Pro .
Permite edición y actualización de servicios.
Funcionalidad:
- Análisis de sombras
- Mapas base 3D
- Simbolización
Para entender cómo funcionan las Scene layers al detalle: Vídeo
City Engine
ArcScene
ArcGIS
Online
*3ws
ArcGIS Pro
ArcGIS Server
Portal
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1647161/pasted-from-clipboard.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1647166/pasted-from-clipboard.png)
Apps
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1648188/2015-08-18_10h56_51.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1648276/2015-08-18_11h37_58.png)
3D
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1648106/we-love-apps.png)
ArcGIS Earth 3D para tod@s: app gratuita, no necesita usuario de ArcGIS Online. 1ª versión (Diciembre 2015) para Windows pero se lanzará en Android & iOS
Runtime apps que consumirán servicios 3D.
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1648417/runtime.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1648419/tuntimetext.png)
Competencia ... no estamos solos
![](https://s3.amazonaws.com/media-p.slid.es/uploads/isaacsc/images/1025295/television.png)

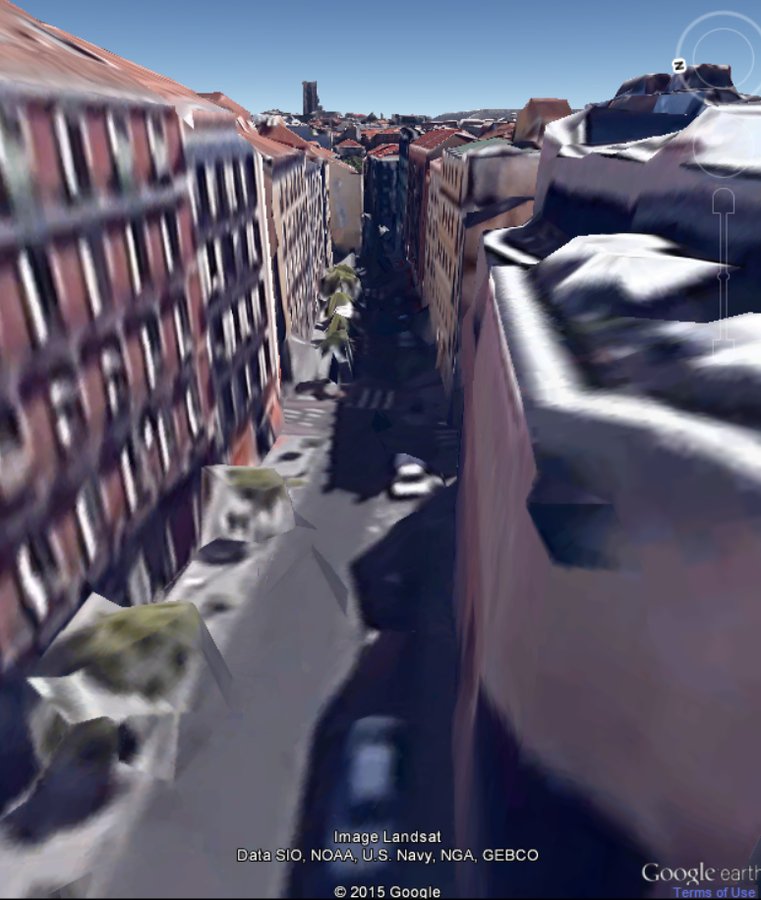

- Google Earth Pluggin Web
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1645516/expediente-x8-35914.gif)
De sobra conocida la app de escritorio también tienen plugin web.
Podemos competir incluso en nivel de detalle.
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1645938/ESRIEARTH.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1646003/esri.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1647130/2015-08-18_00h00_36.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1647140/pasted-from-clipboard.png)

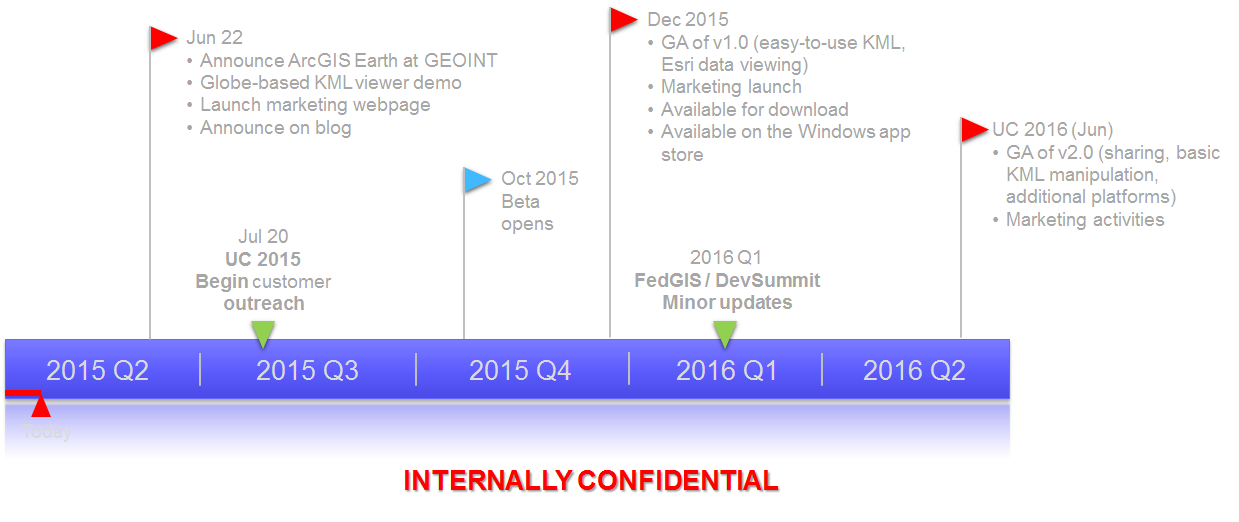

Road ahead
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1648180/rpadahead.png)
- Vídeos
- Tutoriales
-
Datos
- Modelos 3D , Data Trimble warehouse
- SmarterBetterCities , CityGML
- Comunidad 3D GIS
- Y ahora... vuelve a la
- presentación
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1648195/W10190_ArcGIS-Earth_02.png)
![](https://s3.amazonaws.com/media-p.slid.es/uploads/271764/images/1648212/tarantino.png)
