124YBM1

BIM a stavební fyzika

Možnosti, analýzy, optimalizace, výstupy

Jakub Veselka

03/16'

teorie

co je stavební fyzika?

proč nás zajímá?

co je stavební fyzika?

světlo

teplo

zvuk

proč nás zajímá?

požaduje to legislativa

předchází problémům

šetří peníze

světlo

přirozené x umělé

dostatek světla

teplo

- šíření tepla (v konstrukci, ve vzduchu)

- šíření vlhkosti (v konstrukci, ve vzduchu)

- tepelné mosty (bodové, liniové)

- energetická bilance budovy

zvuk

šíření zvuku v konstrukcích

(logaritmická veličina, možnost tvorby výkazů)

kurz

Sustainability Workshop

Sustainability Workshop

Mr. Imagination

Mr. Imagination

možnosti použití BIM modelu

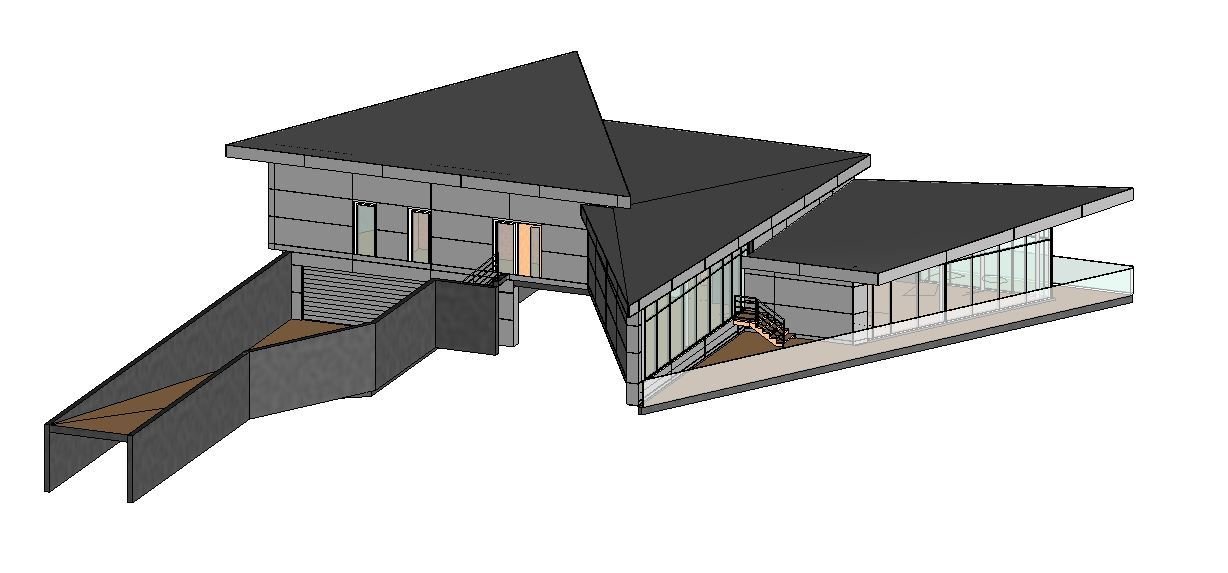

model - TRIANGL

model - TRIANGL

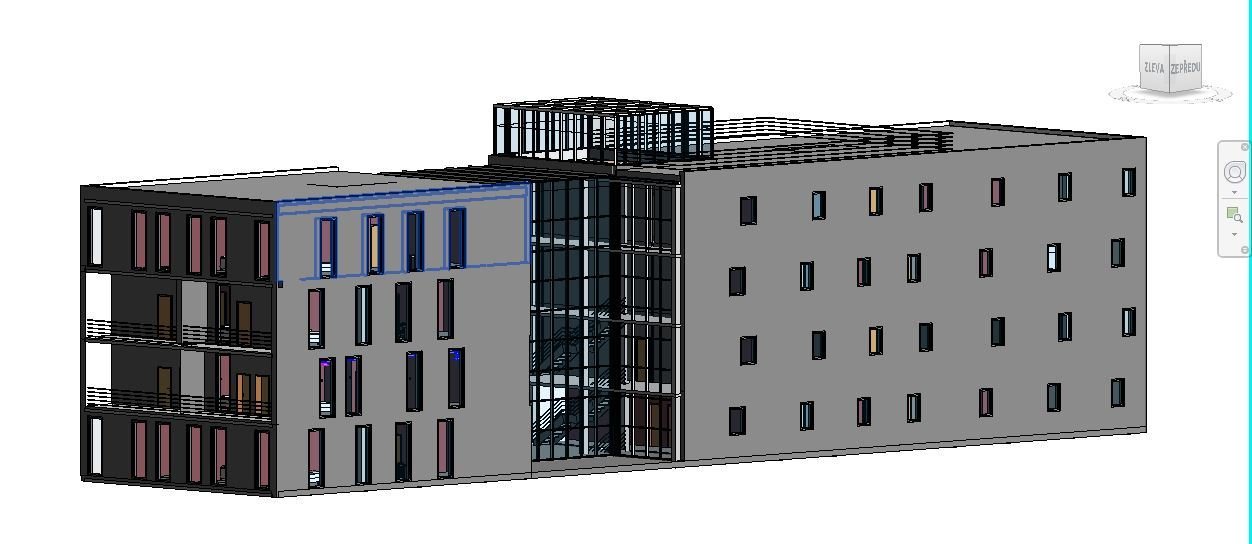

model - UCEEB Admin

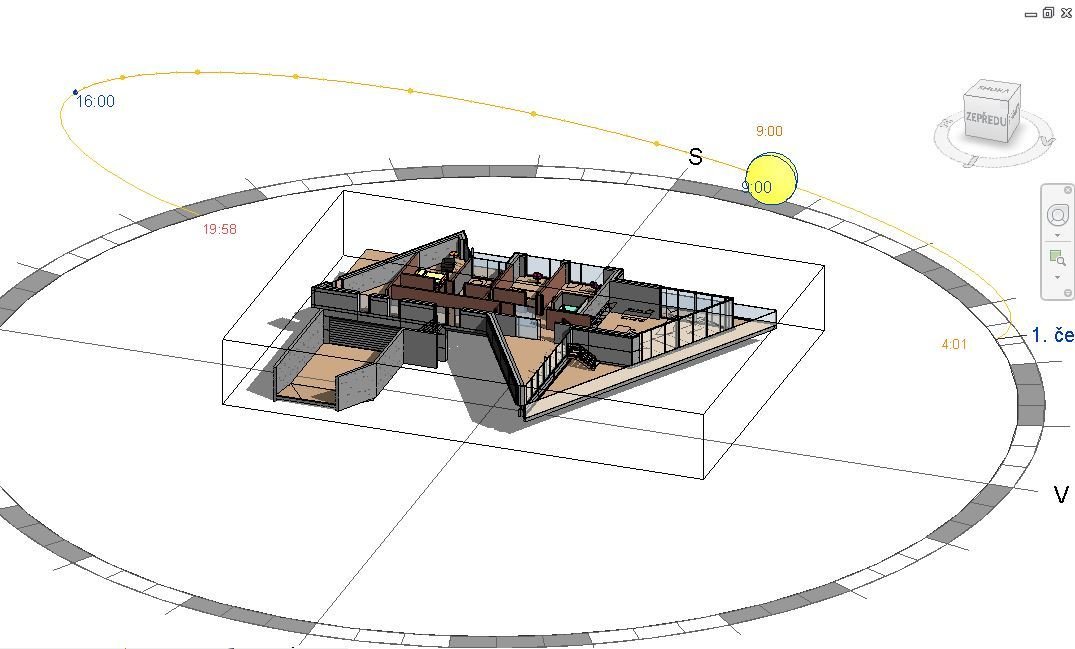

světlo - studie oslunění

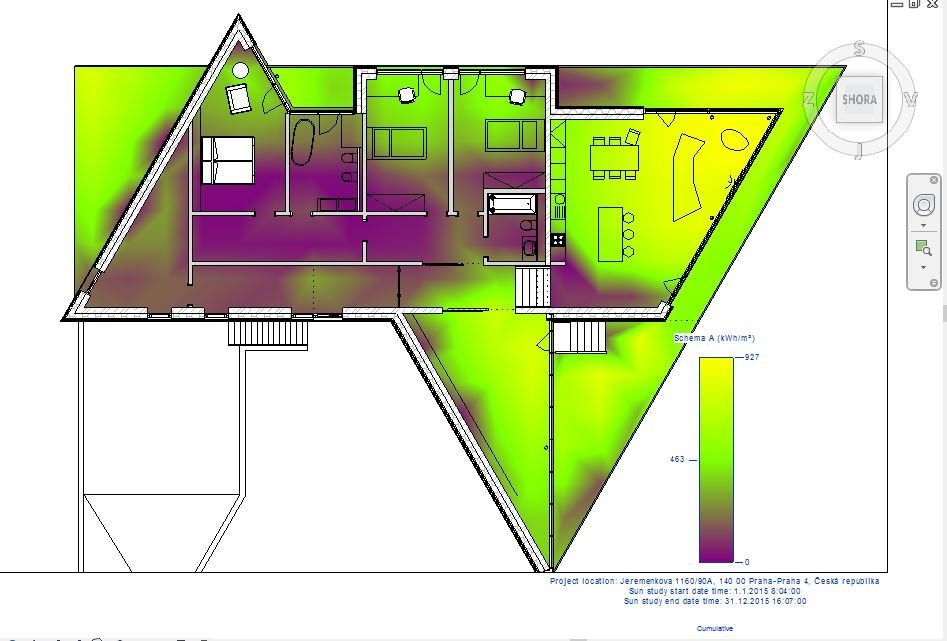

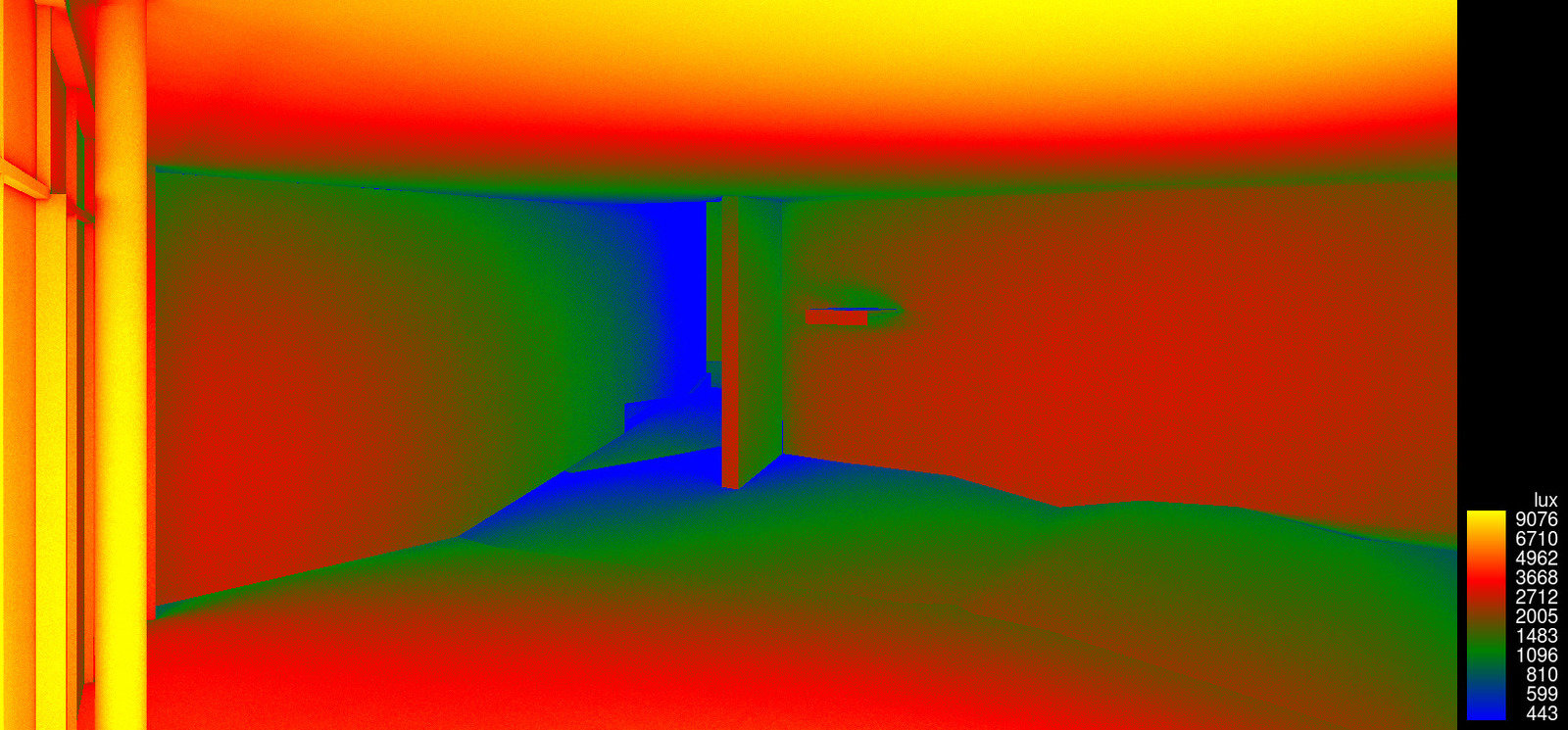

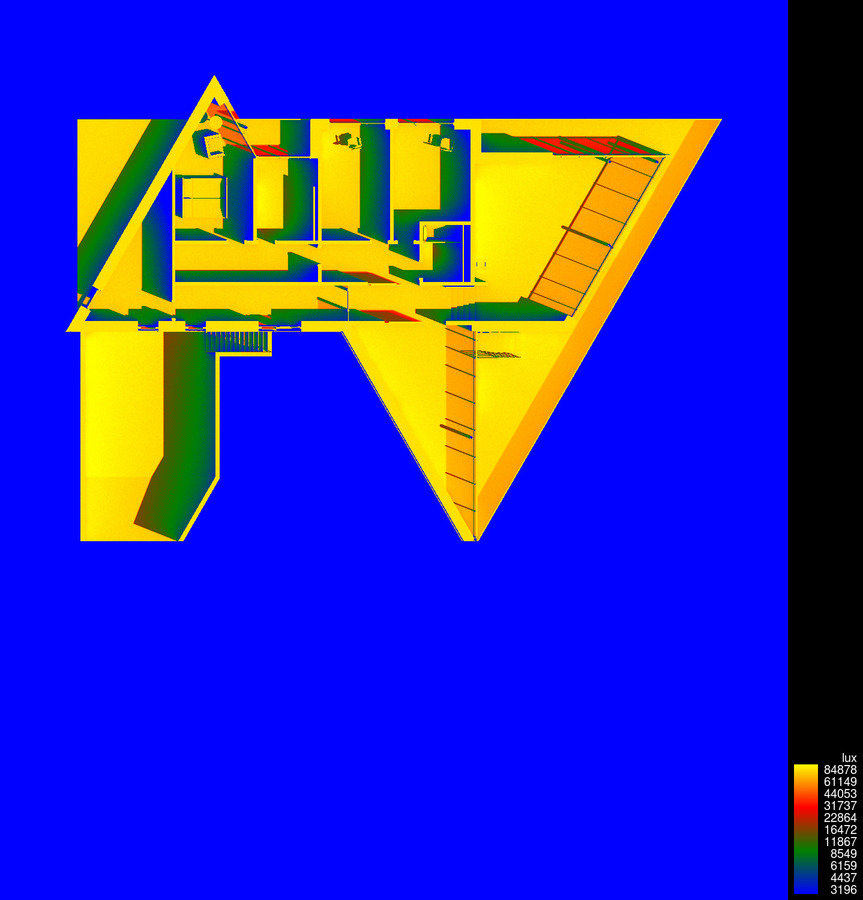

světlo - analýza oslunění

světlo - analýza oslunění

konkeétní místo, konkrétní den

Render in Cloud

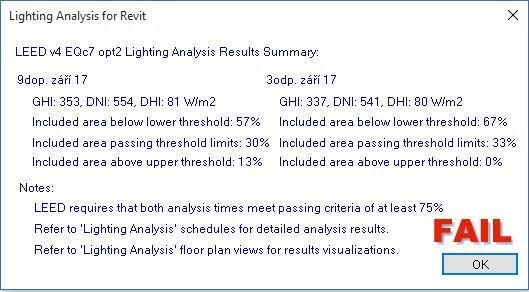

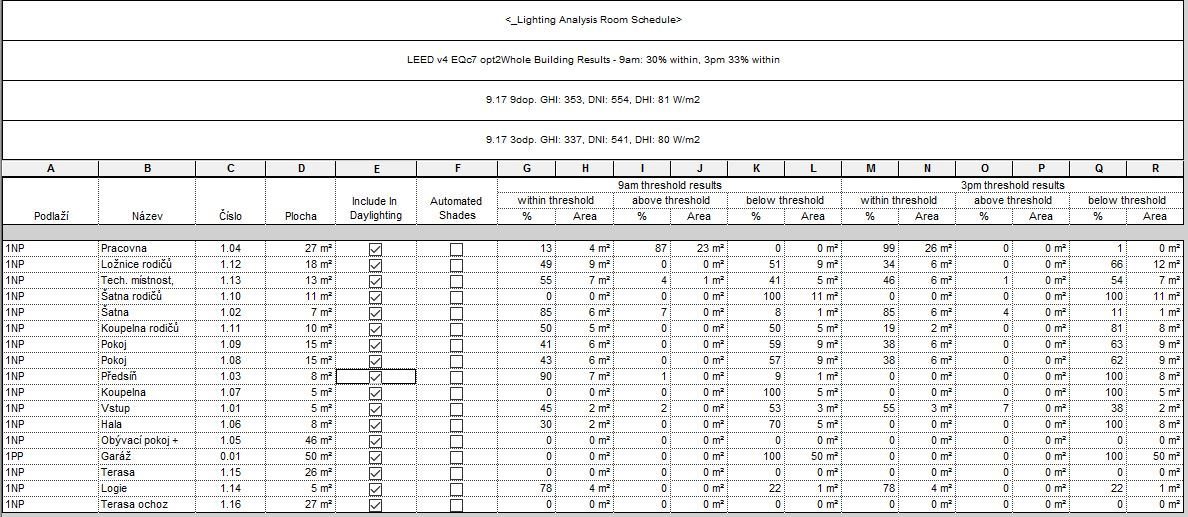

světlo - analýza dle LEED

Lightning Analysis

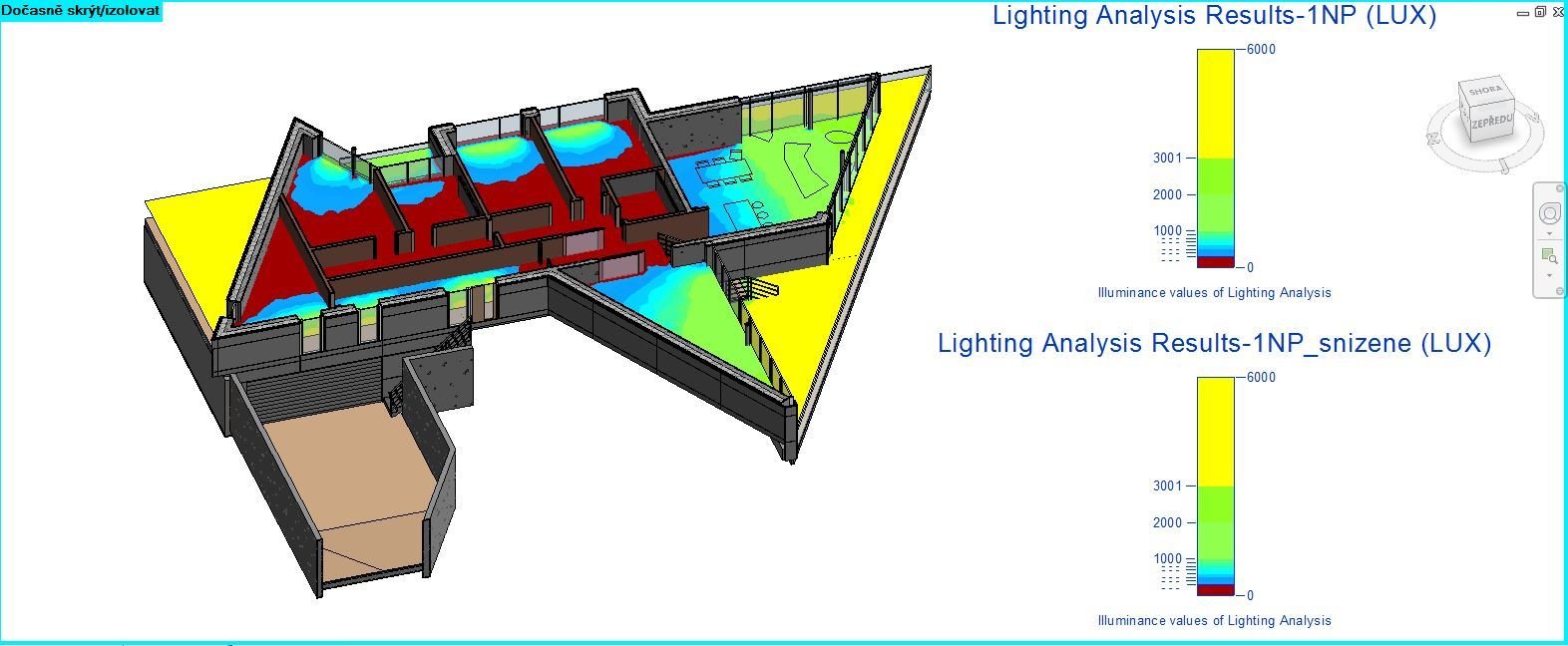

světlo - analýza dle LEED

Lightning Analysis

světlo - analýza dle LEED

Lightning Analysis

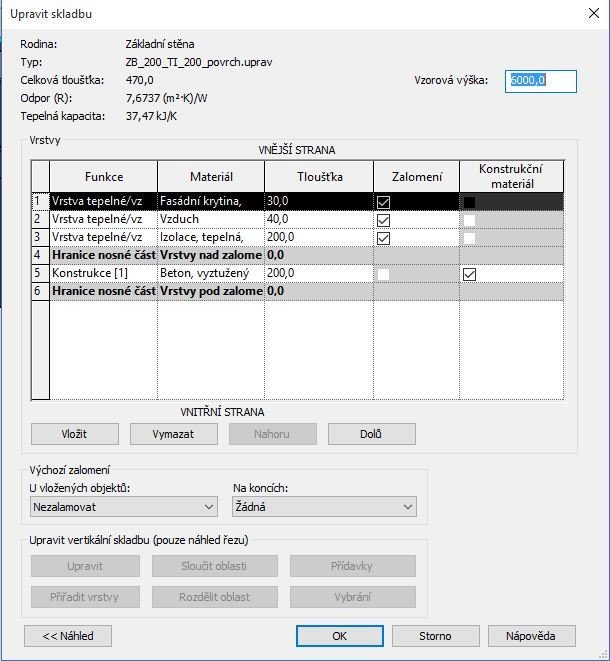

teplo - fyzikální vlastnosti materiálů

výkazy

zobrazení (filtr)

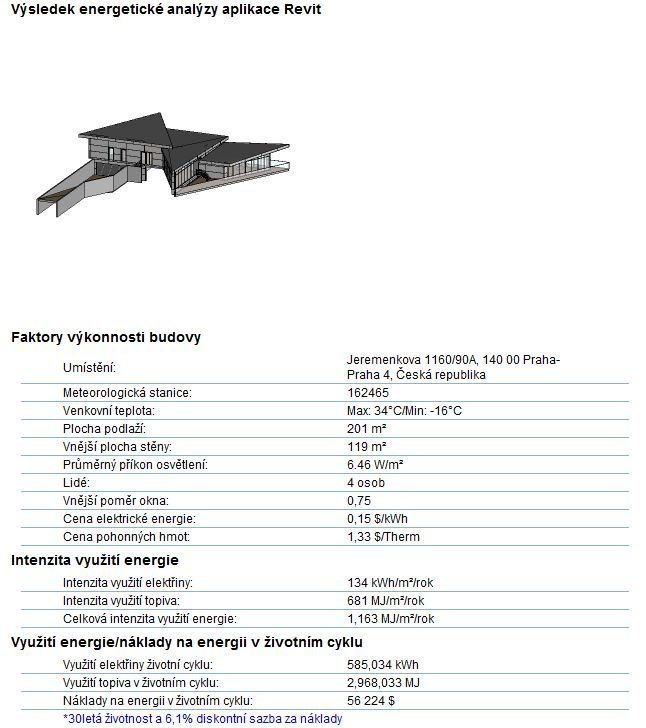

teplo - energetická analýza

obecně

možnost exportu modelu do specializovaného softwaru

Designbuilder ...

optimalizace BIM modelu

co je optimalizace?

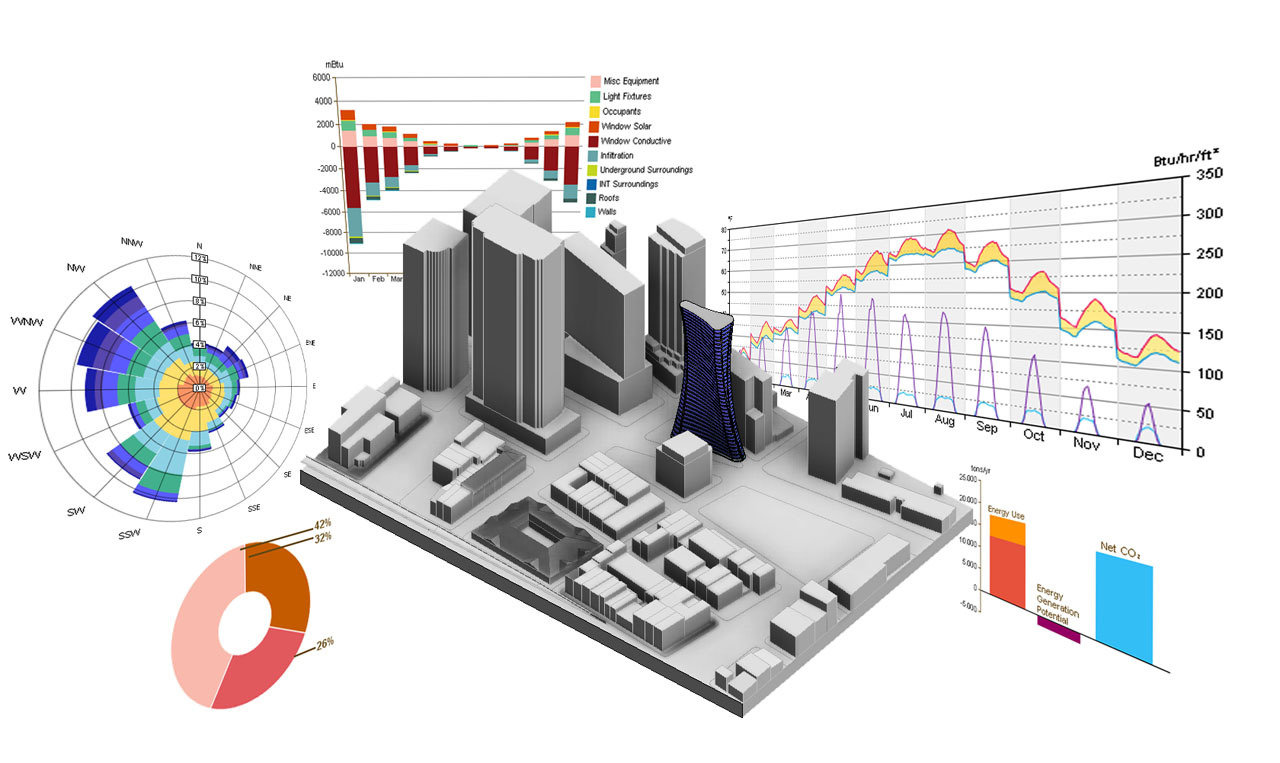

http://buildipedia.com/images/masterformat/Channels/Operations/BIM/BIM_Operations_Facility_Management_01.jpg

Matematická úloha optimalizace je snahou o nalezení takových hodnot proměnných, pro které daná cílová či účelová funkce nabývá minimální nebo maximální hodnoty. Mnoho teoretických úloh i úloh z reálného světa vede na řešení úlohy optimalizace.

...

wikipedia.cz

co je optimalizace?

plošná

objemová

energetická

statická

...

plocha

viz. minulá přednáška

optimalizace ploch na základě požadavků investora (co nejvíce ploch, které se dají prodat / pronajmout)

objem

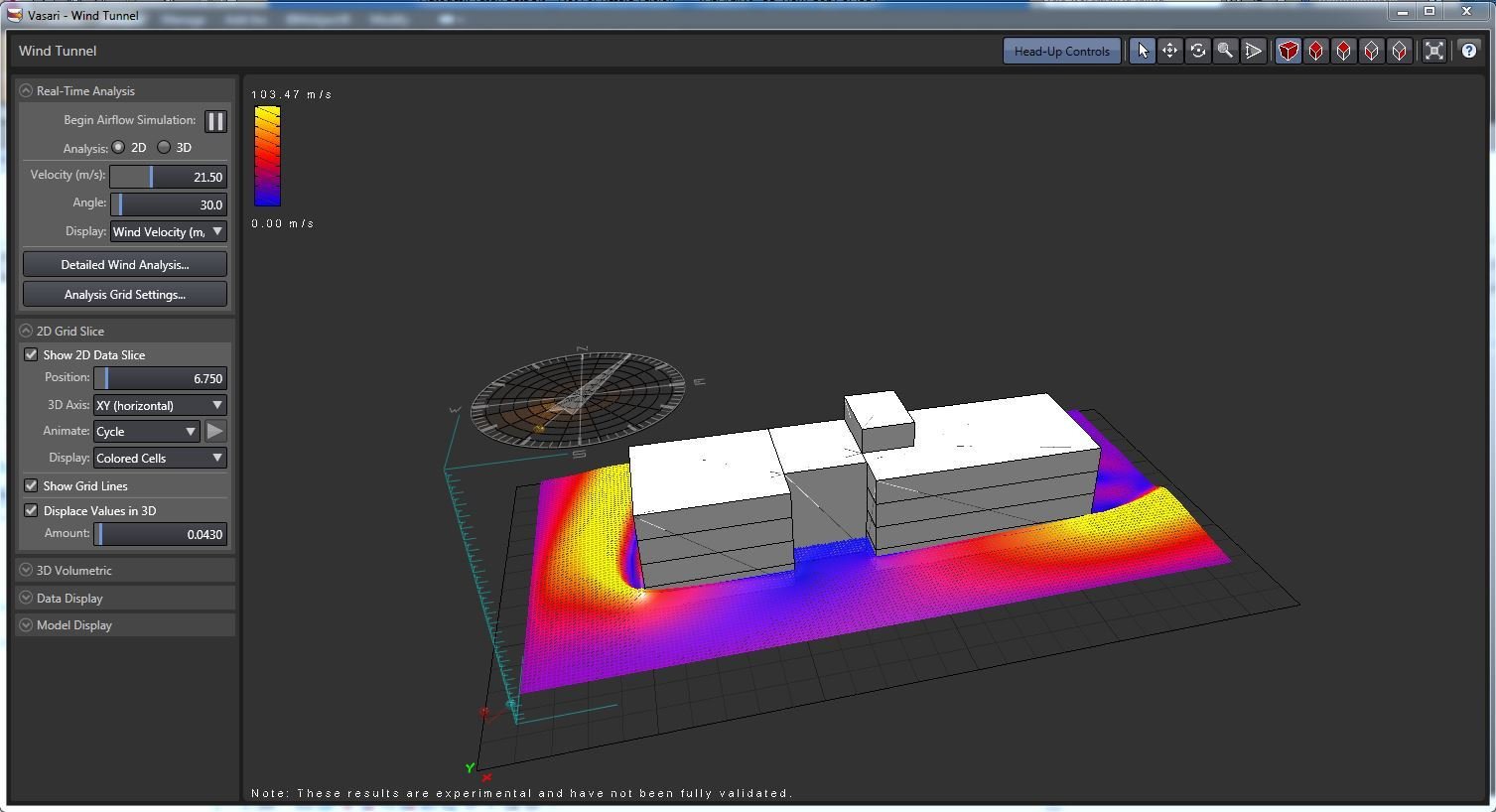

objem - CFD analýza

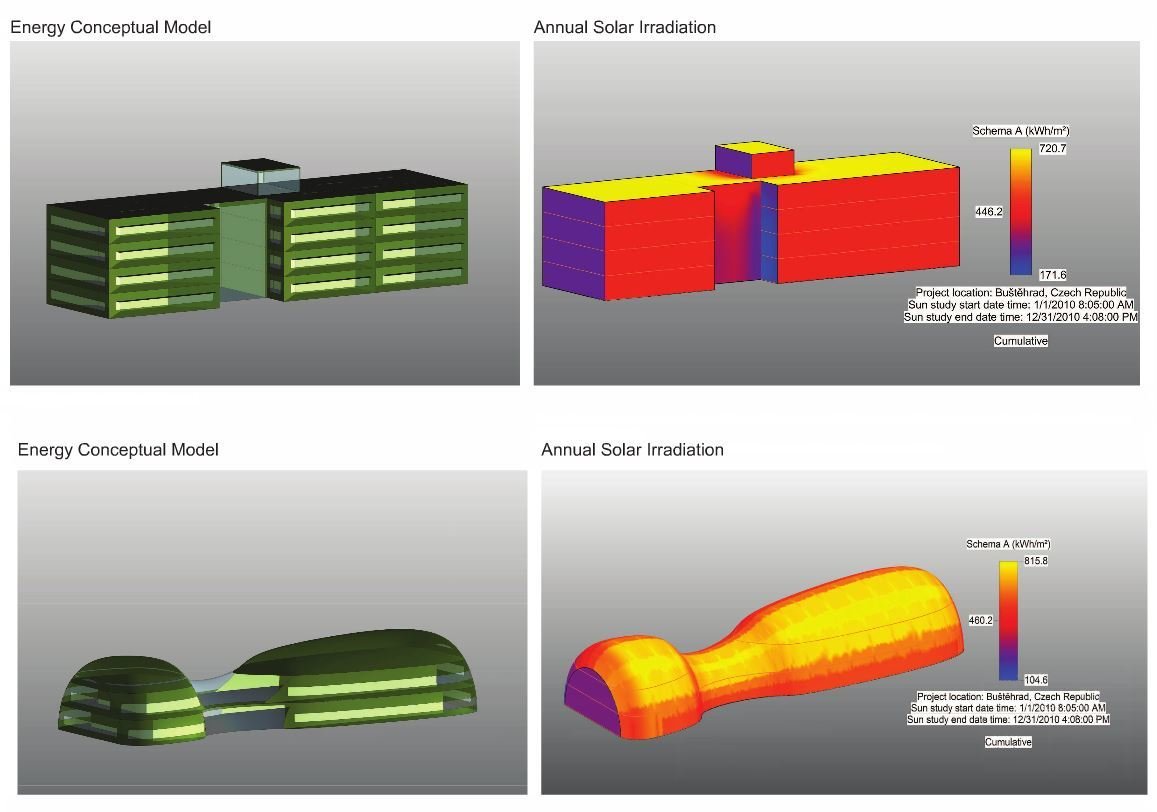

energetika - solární zisky

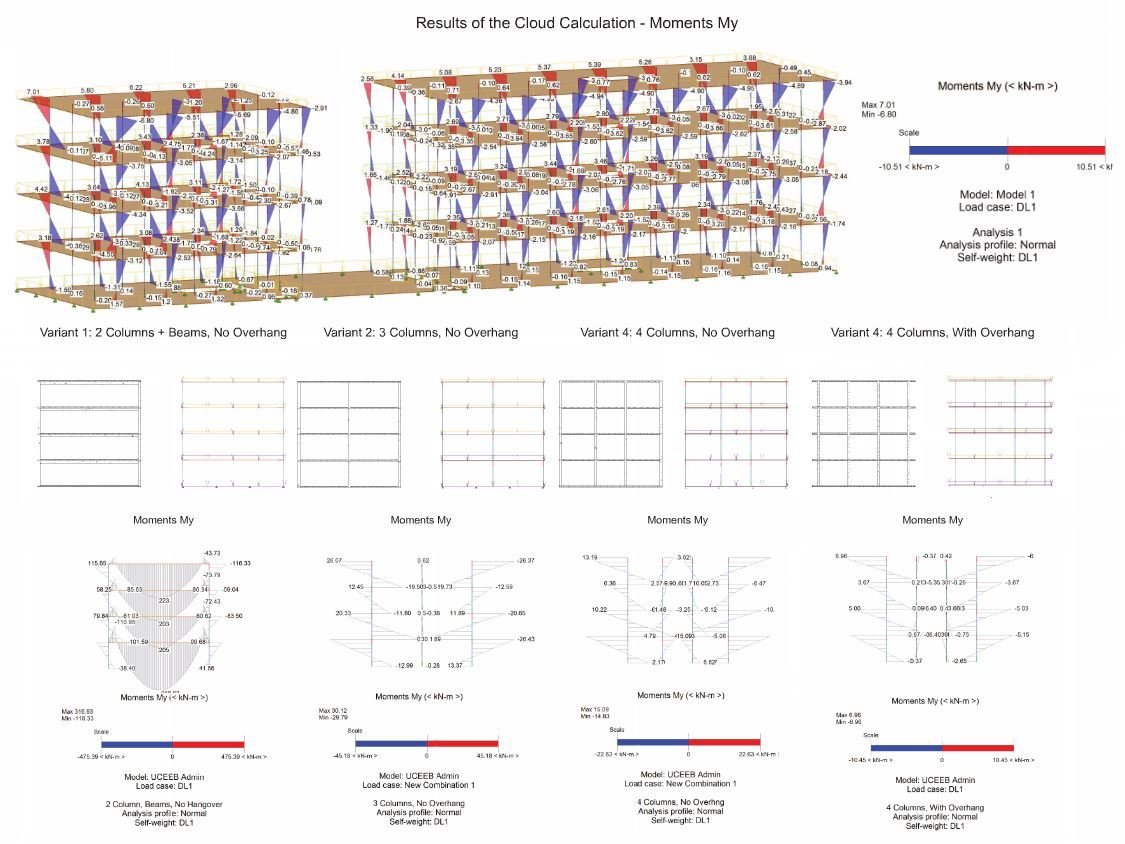

statika

závěrem?

nevěřte slepě softwaru

používejte svůj mozek a zdravý selský rozum

děkuji za pozornost
