Modelo para despliegue de red qmp en

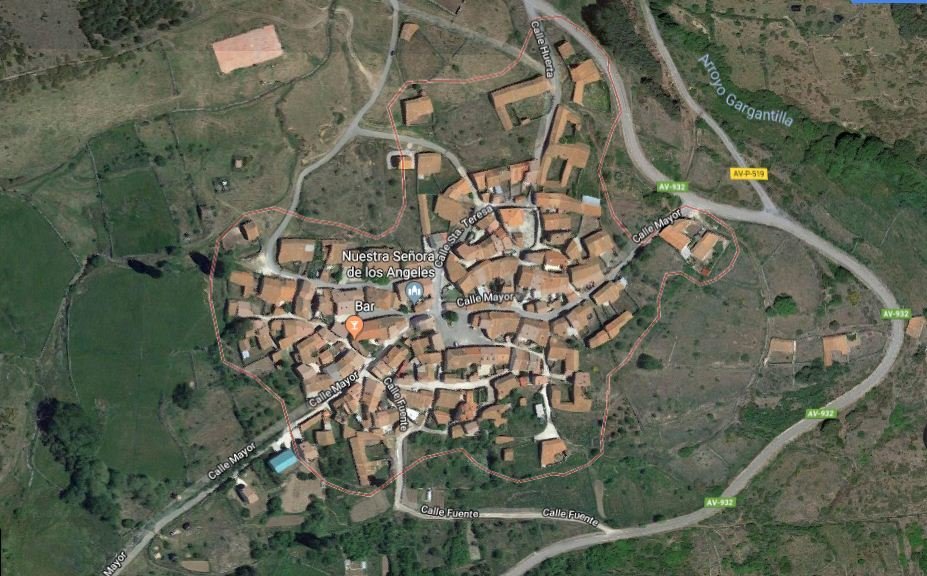

La Herguijuela (Ávila)
Despliegue modo INFRAESTRUCTURA
Despliegue modo MESH con qmp en Cepeda la Mora (Ávila)
¿Que es guifi.net?
Seguridad
Privacidad
Legalidad
Salud
Profesionales
Voluntarios
Administraciones
Personas
Acuerdo procomún.
+

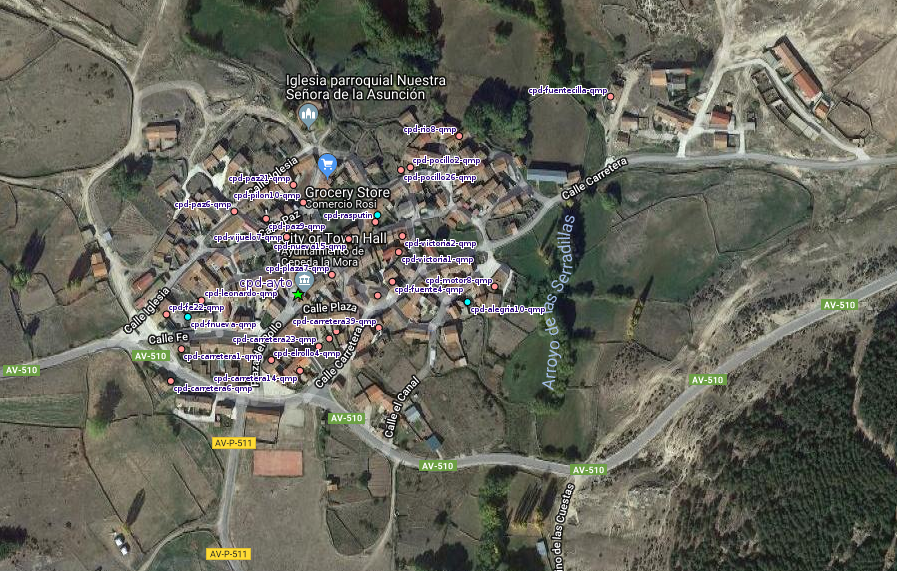

Esquema de red qmp en producción. Cepeda la Mora (Ávila)
Este es el esquema de red que genera qmp, el usuario solo tiene que configurar en su nodo la IP, hostname y frecuencia de trabajo. El firmware se encarga de establecer los enlaces físicos mediante túnel seguro en IPv6 y de distribuir las tablas de enrutamiento y salidas a Internet a todos los nodos.
El vídeo explica los pasos para instalar el firmware qmp y configurar un nodo guifi.net

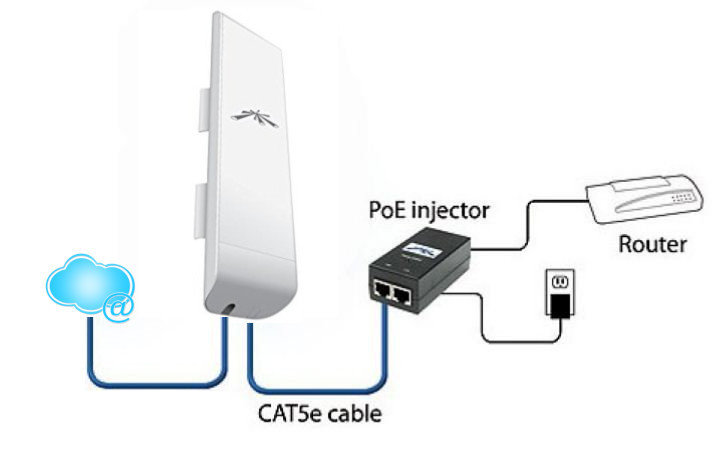

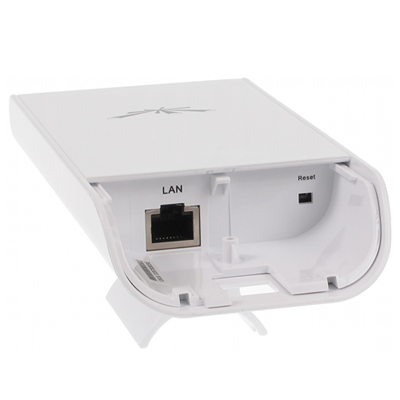

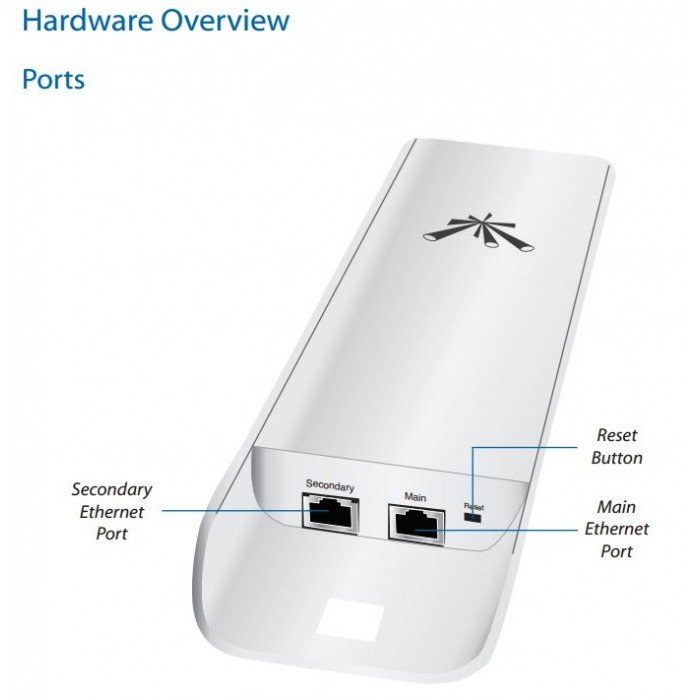

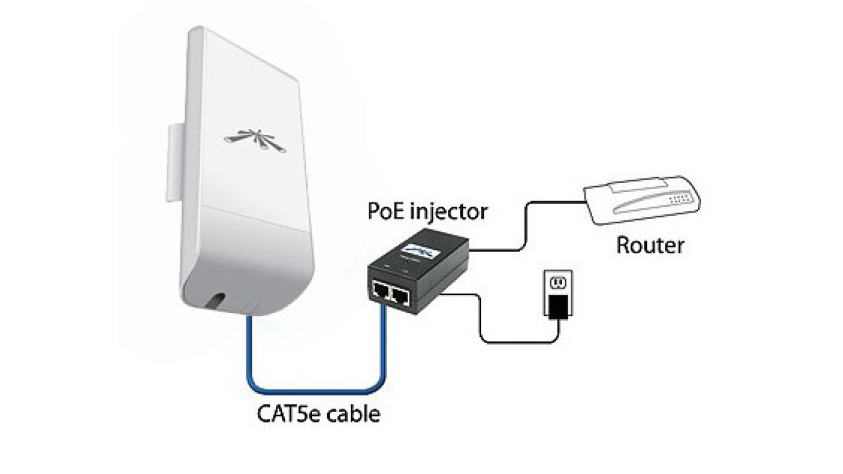

Nodo qmp
Nodo qmp con salida a Internet
|
|
Nodo qmp con salida a Internet
Nodo qmp
Direccionamiento público de red asignado por la web guifi.net

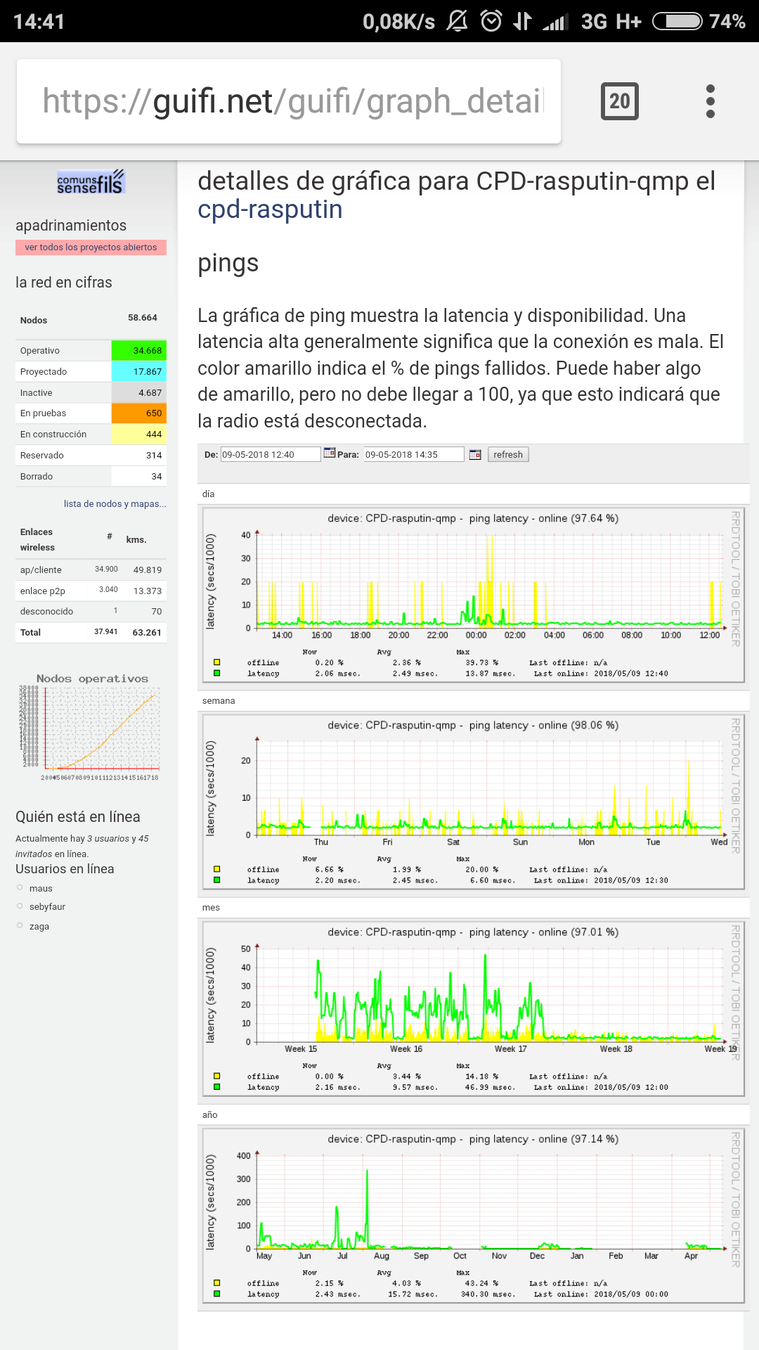

Monitorización de la latencia de red en la web guifi.net

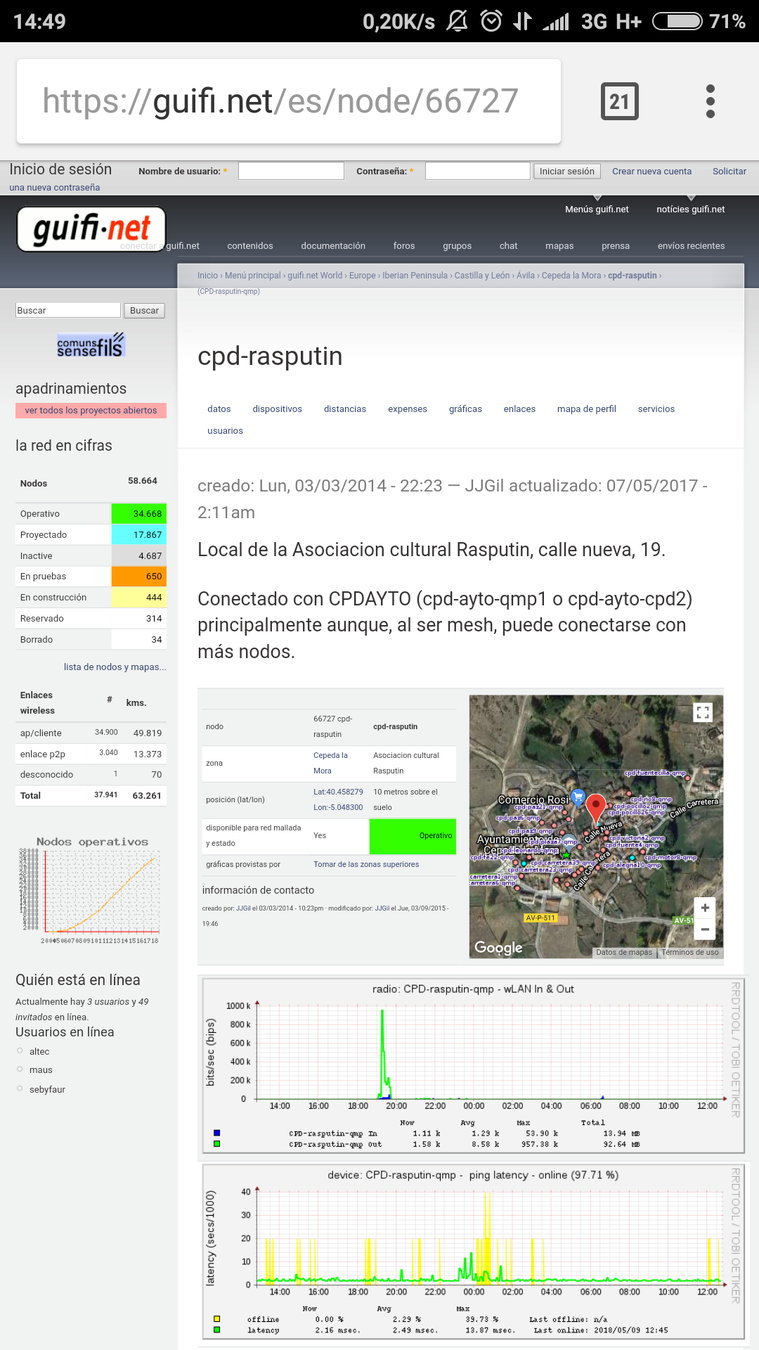

Monitorización del trafico de red en web guifi.net
- Definir participantes y necesidades.
Siempre nos queda la opción de montar la red y esperar sentados a que se conecte alguien ;)
- Somos 50 personas y cada uno queremos tener una conexión a internet de 200M/200M.
- Somos 20 personas en una comunidad y queremos tener 50M/50M para todos.
- Queremos tener Internet 20M y Telefonia IP en el barrio.
- Solo queremos tener una conexión wifi básica en un espacio común.
- Dimensionado y tipo de infraestructura.
Se trata de estimar la infraestructura para cubrir las necesidades
- Fibra óptica. obra civil, maquinaria, mano de obra, materiales, servidores, ingeniero ...
- Cobre. Instalador, mantenimientos, routers, cable ...
- Radio. antenas, soportes, servidores, servicios, informatico, FW ...
- Radio, HotSpot, servidor, antenas, cables ...
Fase 0 PLANIFICACION
- Valoración económica
El despliegue y los equipos de conexión de red son X euros, los equipos de vivienda cuestan Y y la salida a internet, la alimentación eléctrica y el mantenimiento de la red comunitaria sale por Z euros al mes.
Vamos a tener que contratar los servicios de un electricista para poner un enchufe. Pablo el arquitecto se va a encargar de levantar una torre 12 metros, Marcos va a ir a comprar los equipos y los mástiles de las antenas, Moha se encarga de configurar el servidor y la web guifi.net.
- Responsables de proyecto.
En la fase inicial se asignan responsables de área, comunicación, coordinación, perfil técnico, tesorero...
Dar una forma como asociación o cooperativa es interesante para la implicación del grupo.
- Capex/Opex
Capex, equipos, infraestructura
Opex, Mantenimiento, factura eléctrica, cuota ADSL ...
- Despliegue y gestión de Infraestructura.
Se trata de interconectar la red y hacer que todo funcione, hay que hacer instalaciones en zonas comunes y configurar equipamiento. Las zonas comunes de red tienen que estar accesibles en caso de avería.
- Instalaciones de equipamiento final.
Se conectan los miembros del grupo, se instala y configura equipamiento en cada punto de conexión.
Fase 1 INSTALACIÓN CAPEX
CAPital EXpenditures (CAPEX, capex o inversiones en bienes de capitales) son inversiones de capital,equipos, infraestructura ...
Fase 2 MANTENIMIENTO OPEX
- Gestión.
Cuando la red ya está funcionando hay que supervisar el funcionamiento y el rendimiento mediante herramientas de gestión de trafico de red y motorización de caudales.
- Explotación/producción.
Dependiendo de las necesidades de nuestra red vamos a tener funcionando unos servicios u otros, salidas a internet, VOip, Proxy, HotSpot, SNMP, Descargas...
- Averías.
En caso de avería hay que intentar solucionar los problemas lo antes posible, el mantenimiento preventivo, y la redundancia en equipamiento reducen los tiempos de desconexión, la mayoría de incidencias vienen provocadas por interrupciones en el suministro eléctrico.
Un OPEX, del inglés "Operating expense", es un coste permanente para el funcionamiento del sistema, mantenimiento, factura eléctrica, cuota ADSL ...
