PROYECCIÓN ORTOGONAL-VISTAS

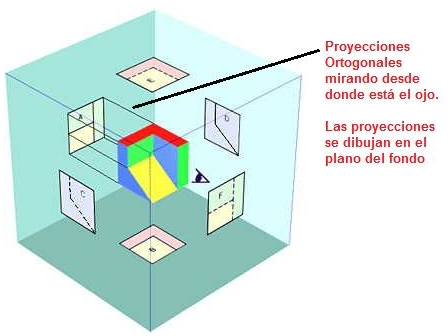

El alzado la planta y el perfil son las 3 vistas que representan cualquier objeto en el dibujo técnico. Vamos a explicarte de forma clara y sencilla como se obtienen estas 3 vistas

Fuente: https://www.areatecnologia.com/TUTORIALES/VISTAS%20DE%20UN%20OBJETO.htm

PROYECCIÓN ORTOGONAL-VISTAS

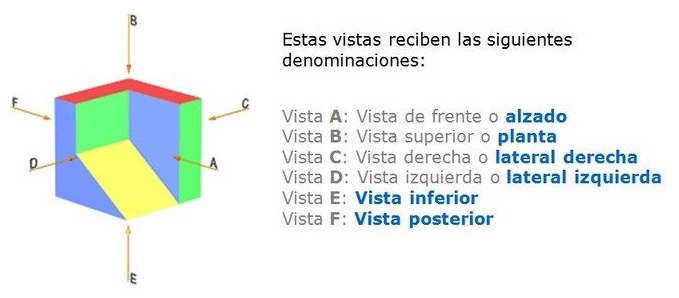

 Si situamos un observador según las seis direcciones indicadas por las flechas, obtendríamos las seis vistas posibles de un objeto

Fuente: https://www.areatecnologia.com/TUTORIALES/VISTAS%20DE%20UN%20OBJETO.htm

PROYECCIÓN ORTOGONAL-VISTAS

Normalmente un objeto queda definido con 3 vistas. Estas 3 vistas principales se llaman Alzado, Planta y Perfíl.

Fuente: https://www.areatecnologia.com/TUTORIALES/VISTAS%20DE%20UN%20OBJETO.htm

PROYECCIÓN ORTOGONAL-VISTAS

 Si te fijas el alzado es la vista de frente, la planta la vista desde arriba y el perfil es el perfíl de la figura visto desde la izquierda. Si ahora los 3 planos donde dibujamos las vistas la abrimos para poder representarlo en el papel (2 dimensiones) quedará:

Fuente: https://www.areatecnologia.com/TUTORIALES/VISTAS%20DE%20UN%20OBJETO.htm

PROYECCIÓN ORTOGONAL-VISTAS

Observar el siguiente video
