TIPE

ETUDE D'UN NOUVEAU SYSTEME PARASISMIQUE

Adrien GAILLOT

Félix DUPONT

2016 - 2017

• INTRODUCTION
• OBJECTIF
• PRÉSENTATION DU SYSTÈME
• COMPOSITION DU SYSTÈME
• PROTOCOLE
• POUR ALLER PLUS LOIN

SOMMAIRE

Adrien GAILLOT / Félix DUPONT

     La manière dont les bâtiments oscillent lors d'un tremblement de terre dépend entièrement de leur architecture.

     Dans ce TIPE nous avons opté pour un nouveau système qui de part de sa structure saura s'adapter a tout type de perturbation.

INTRODUCTION

Adrien GAILLOT / Félix DUPONT

Etudier la réponse du système lors d'une perturbation  sinusoïdale créée par une table vibrante

OBJECTIF DE L'ETUDE

Adrien GAILLOT / Félix DUPONT

• Deux plaques en acier flexible ( 50x25)
• Maquette du Pont Flaubert
• Plaque en bois ( 50x
• Amortisseur réglable

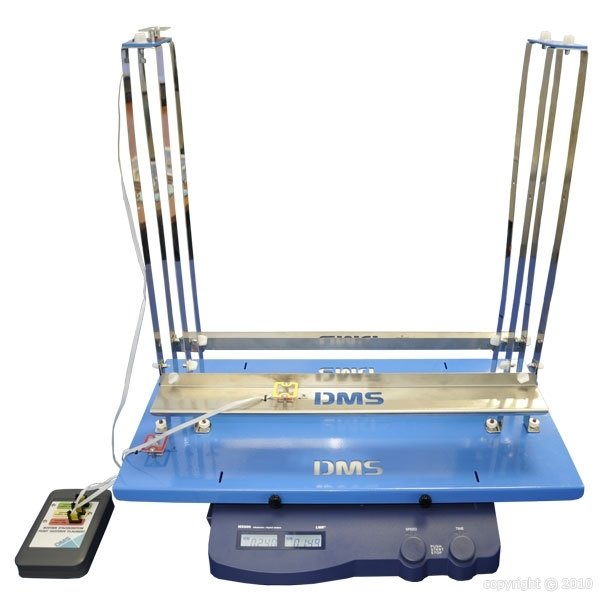

ICI PHOTO

SYSTEME

Adrien GAILLOT / Félix DUPONT

54 cm

3,5 cm

• Facile d'utilisation
• Possibilité de faire varier le coefficient d'amortissement
• Dimensions adaptés à notre maquette

AMORTISSEUR REGLABLE

Adrien GAILLOT / Félix DUPONT

• Mise en place des plaques d'acier sur la maquette du pont Flaubert
•  Modélisation du bâtiment à l'aide de la plaque en bois
• Fixation de l'amortisseur

PROTOCOLE - 1

Adrien GAILLOT / Félix DUPONT

• Choix d'une fréquence du Pont Flaubert
• Réglage de l’amortisseur
• Observation des différentes amplitudes du bâtiment à l'aide du capteur pilier
• Acquisition des résultats grâce au logiciel
• Optimisation du réglage de l'amortisseur afin d'obtenir la structure la plus stable possible

PROTOCOLE - 2

Adrien GAILLOT / Félix DUPONT

• Table d’excitation à fréquence variable
• Possession capteurs et éléments structurels
• Support idéal quant à la disposition de nos matériaux
• Une interface d’acquisition et un logiciel exécutable réalisé avec Labview pour le traitement  des données.

MAQUETTE PONT FLAUBERT

Adrien GAILLOT / Félix DUPONT

• Logiciel d’acquisition et de traitement de données.

•  Analyses temporelles et fréquentielles sur les structures porteuses.

Adrien GAILLOT / Félix DUPONT

LabView

Adrien GAILLOT / Félix DUPONT

ALLER PLUS LOIN

• Tracé une courbe des meilleurs coefficients d'amortissement en fonction de différentes fréquences

• Tracé un diagramme de Bode ( Résonance )
