¿Habéis creado alguna vez un mapa para la web...
...y os ha salido algo raro?
Índice
- Fundamentos de mapas para la Web
- Investigación en el IEO
- Visores Web del IEO
1. Fundamentos (espero que útiles...) de mapas para la web
Un mapa presenta
Información Geográfica
Y la información geográfica (IG) nos permite responder a...
¿Dónde está X ...?
¿Qué hay en Y ...?
80%
Información...
georreferenciable
(se supone...)
Los 3 componentes de la IG:
¿qué?, ¿cuándo?, ¿dónde?
TODO OCURRE EN ALGÚN LUGAR.
Lo especial es lo ESPACIAL!!!
SIG:
Herramientas para crear, consultar, analizar y visualizar IG en Mapas
Pero los SIG > Mapas Web
(¿quién dijo análisis?)
Y aquí hablaremos centrados en los Mapas Web
Si queremos crear una web con un mapa con el Colegio Claret ...
Lo primero es conocer...
Las Coordenadas
Latitud: 40.4401584 Longitud: -3.6724007
La Cartografía y la Geodesia proporcionan los conceptos principales para entenderlas...
Componente espacial (I)
La Tierra es una Patata Geoide
Ok, y ¿cómo se miden coordenadas sobre él...?
Pfff... complicado
Componente espacial (II)
Mejor algo más sencillo: una Esfera o un Elipsoide
WGS84 (Usado en los GPS)
ETRS89 (Elipsoide de referencia en España)
El elipsoide mas "famoso" es...
Con el elipsoide ya tenemos la forma, pero ¿dónde la colocamos?
Componente espacial (III)
Datum
- Se define el punto de contacto de elipsoide y superficie
Gracias al datum ya podemos medir en superficie con
Coordenadas Geográficas
Vale, y eso nos vale para un globo terraqueo
¿Pero si queremos un mapa 2D (web/papel)?
Componente espacial (IV)
La proyección es la solución
- Geográficas a proyectadas (superficie plana)
- Geográficas: ~ grados decimales [-180, -90, 180, 90]
- Proyectadas: ~ metros
Toda proyección...
implica una distorsión
(área, ángulo, distancias...)
Web Mercator (I)
La Reina en Internet (Google, ESRI...)
- EPSG:3857 (WGS84 + metros)
- Norte arriba | ~ 85ºN a 85ºS
Web Mercator (II)
Web Mercator (III)
Web Mercator (IV)
¿Groenlandia vs África?
WEB MAPS
WEB MAP SERVICES - WMS
MASHUP
CAPAS
- Raster & Vector
- Base & Temáticas (interactivas)
Servicios Tiles: XYZ
2. Investigación en el IEO

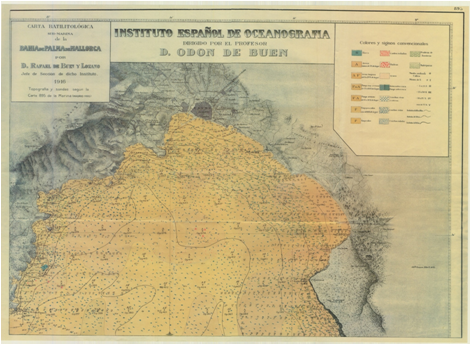

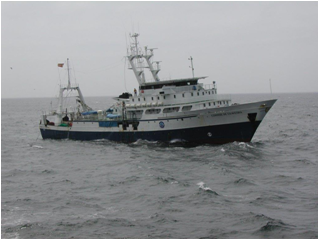

Desde 1914 se realizan estudios multidisciplinares del medio marino
Se utilizan diferentes metodologías y técnicas de adquisición del dato
VARIABLES OCEANOGRÁFICAS

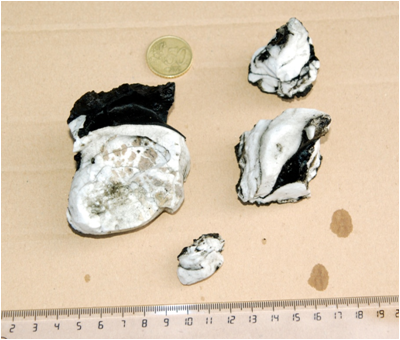

DATOS BIOLÓGICOS
DATOS DEL FONDO MARINO

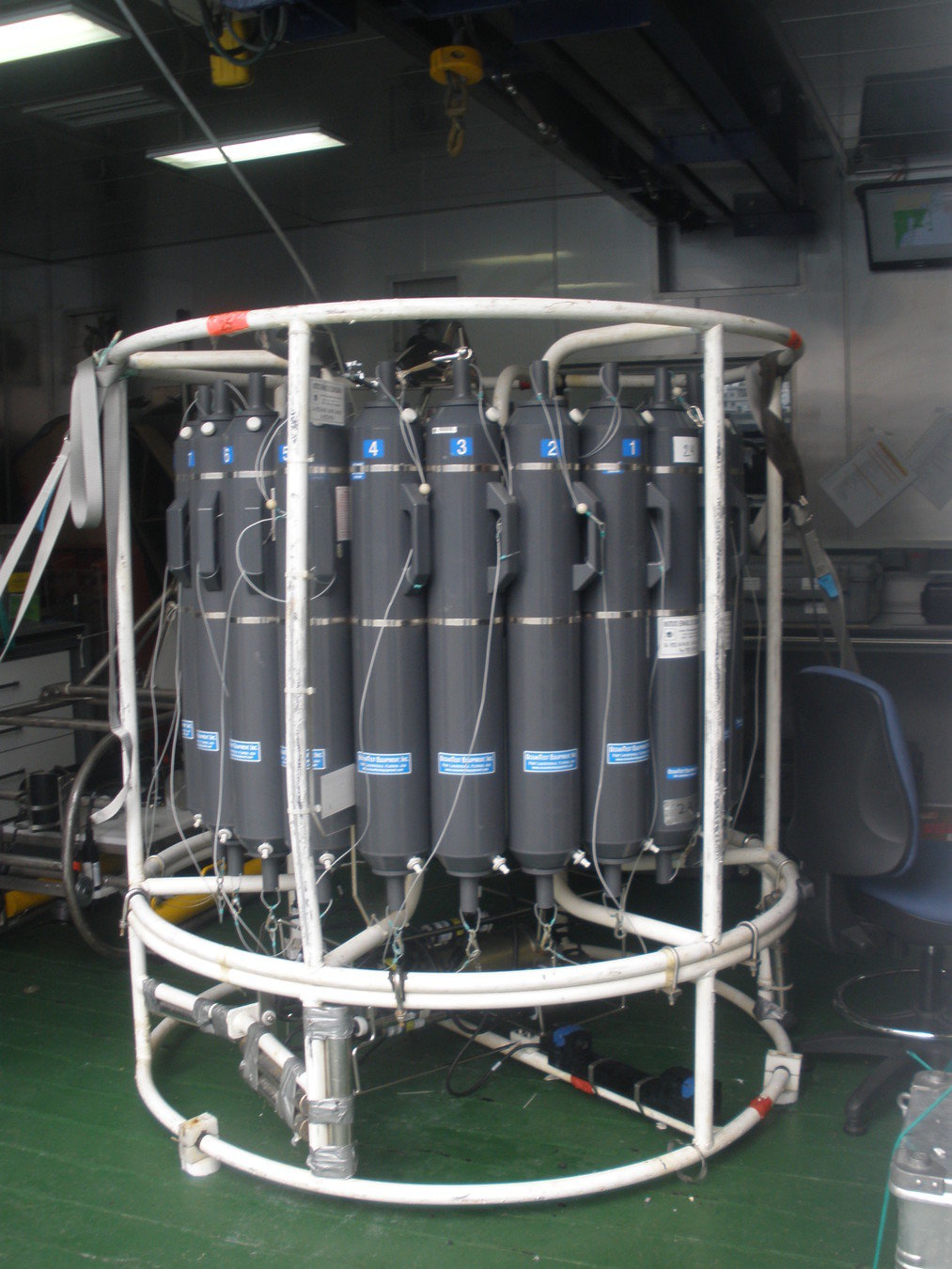

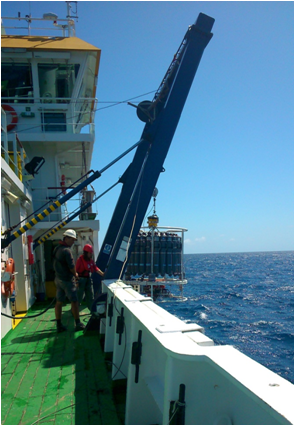

Roseta Oceanográfica

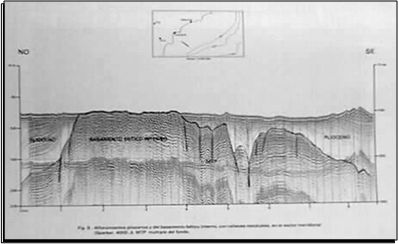

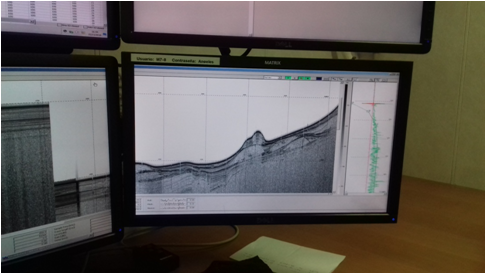

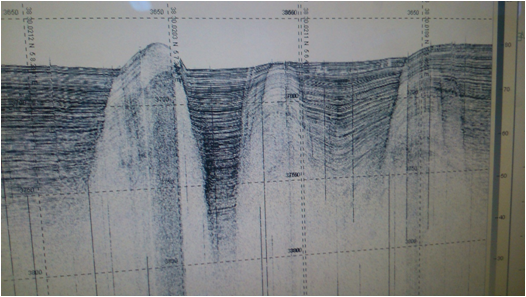

Topas
Dragas

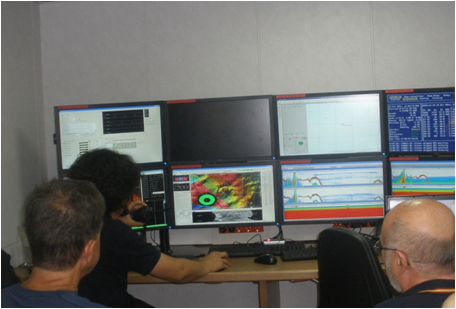

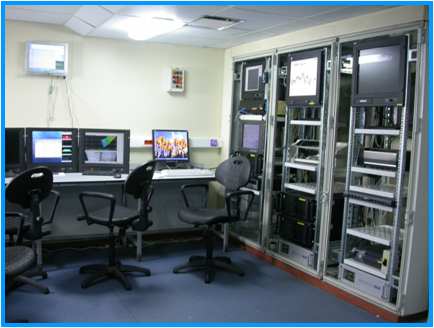

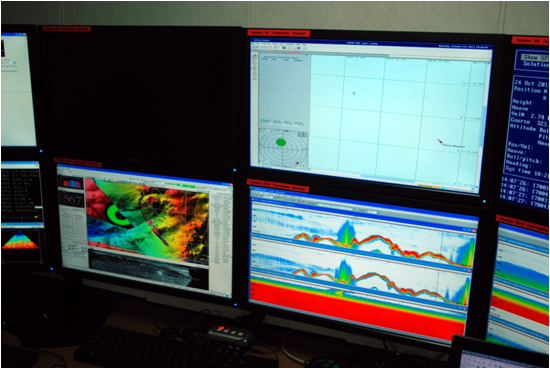

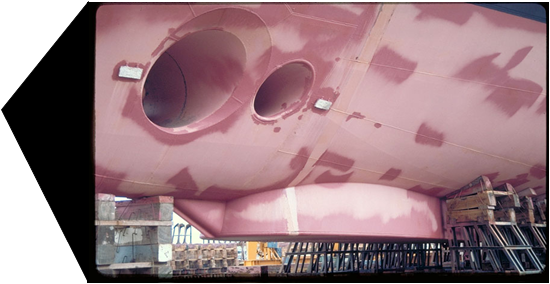

Ecosonda Multihaz

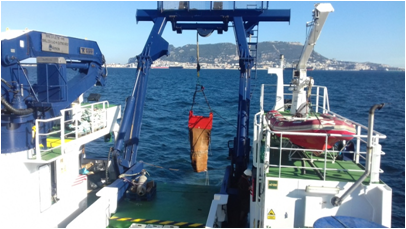

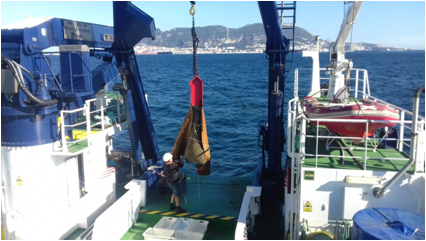

Redes

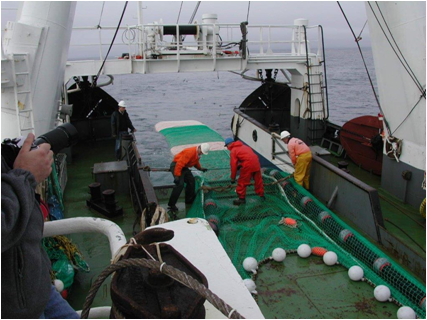

Arrastre
Correntómetros

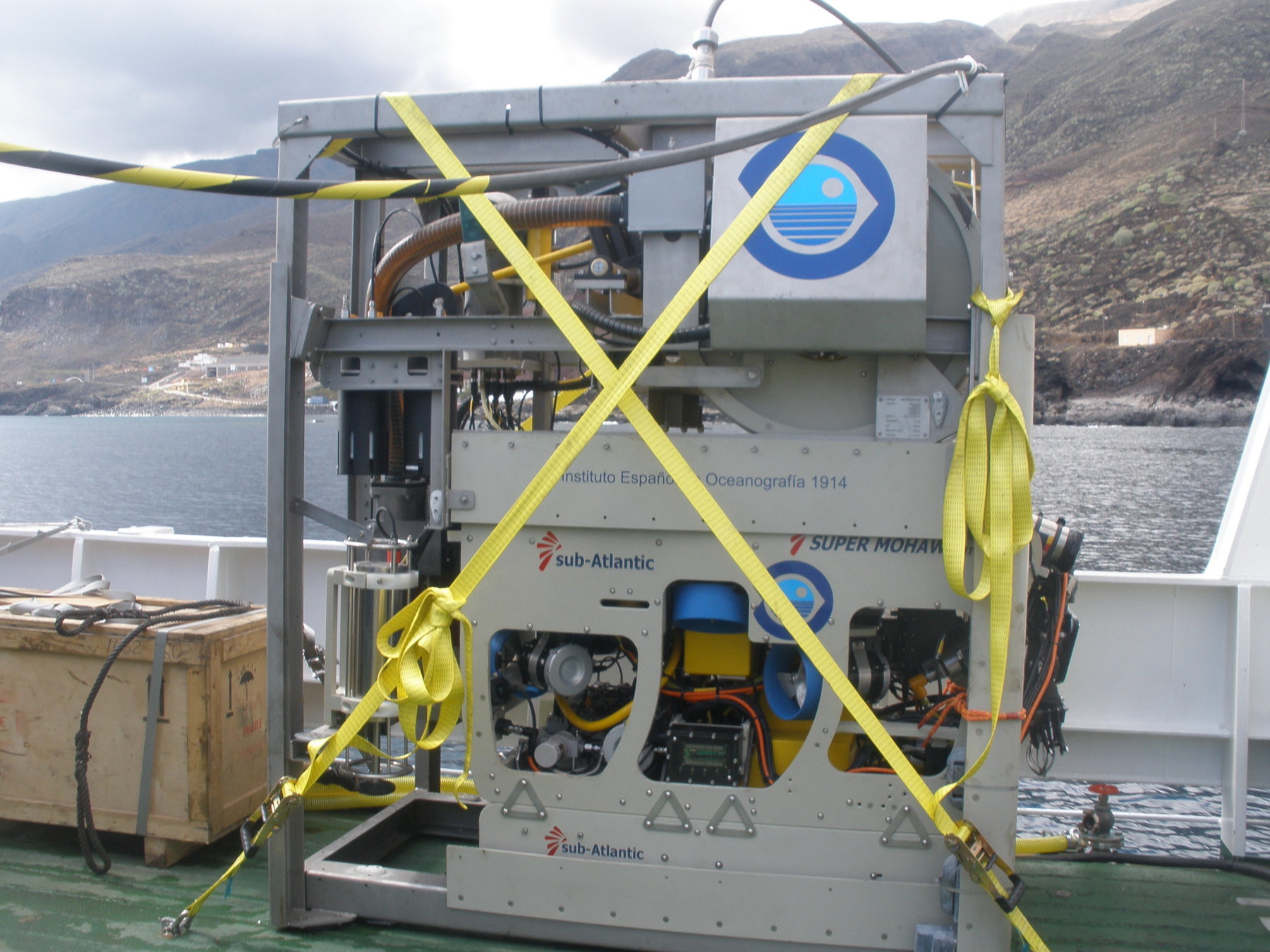

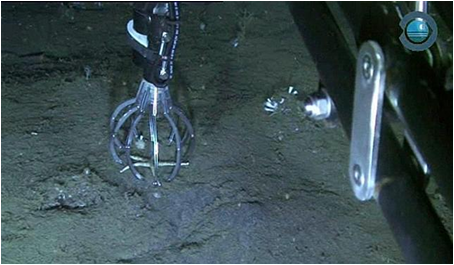

ROV - LIROPUS IEO
Roseta Oceanográfica

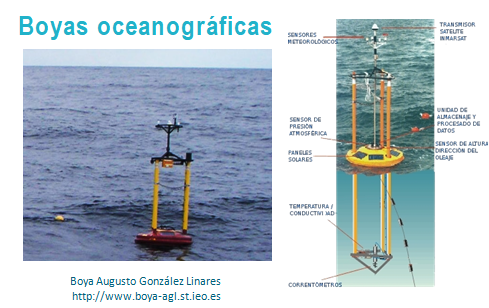

VARIABLES OCEANOGRÁFICAS
ROV - LIROPUS IEO
Correntómetros
DATOS BIOLÓGICOS

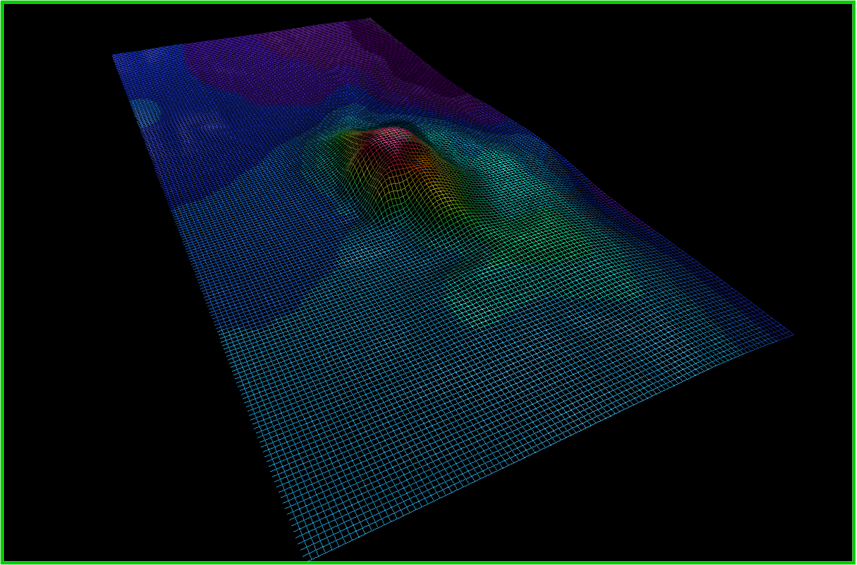

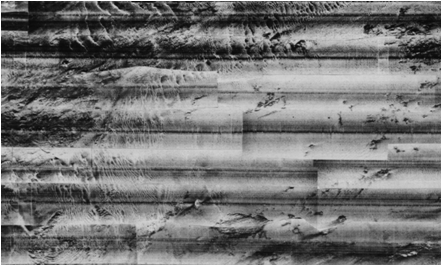

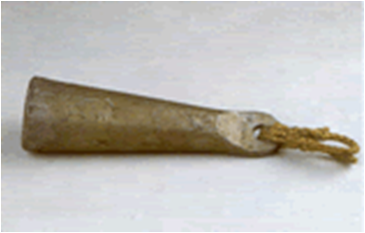

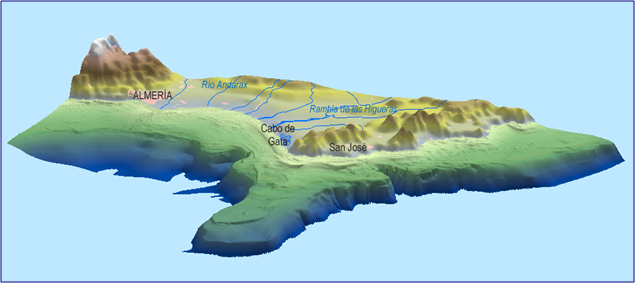

DATOS DEL FONDO OCEÁNICO
DATOS DEL FONDO OCEÁNICO
DATOS DEL FONDO OCEÁNICO

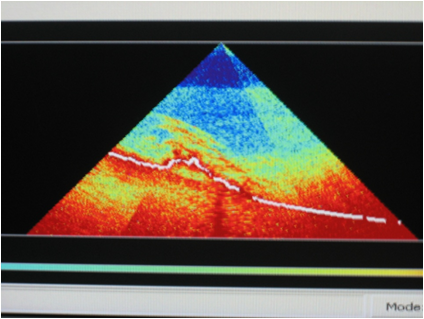

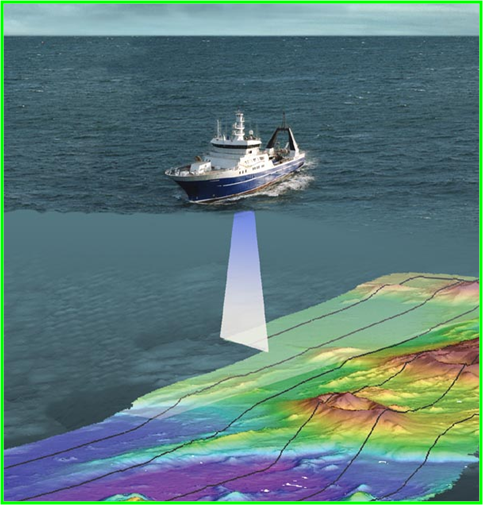

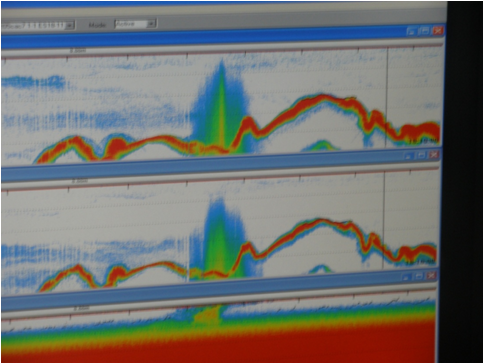

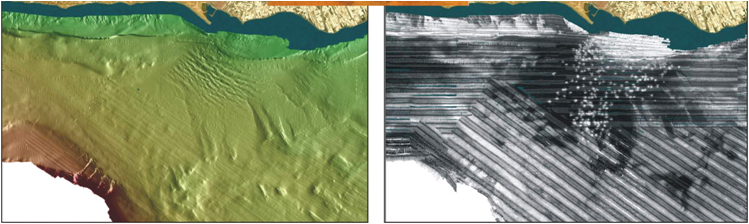

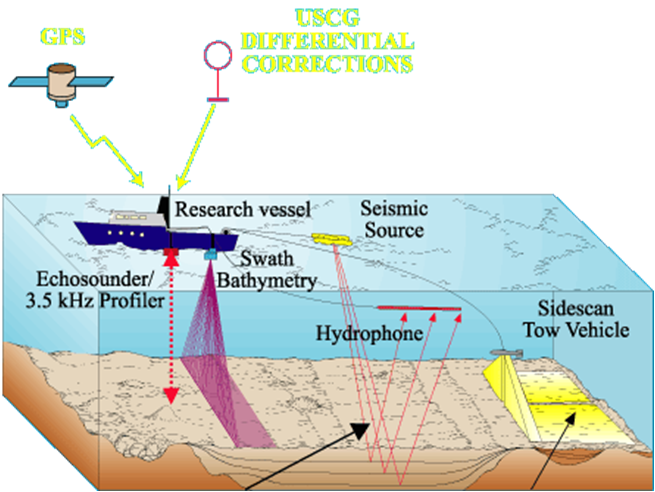

ECOSONDA es un equipo geofísico basado en la medida del tiempo que tarda una onda acústica en recorrer la distancia entre el emisor, el fondo marino donde se refleja y su retorno al punto de emisión. El tiempo empleado se transforma en profundidad a partir de la curva de velocidad de propagación del sonido en la columna de agua.

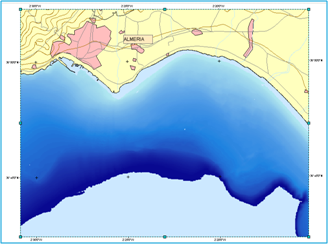

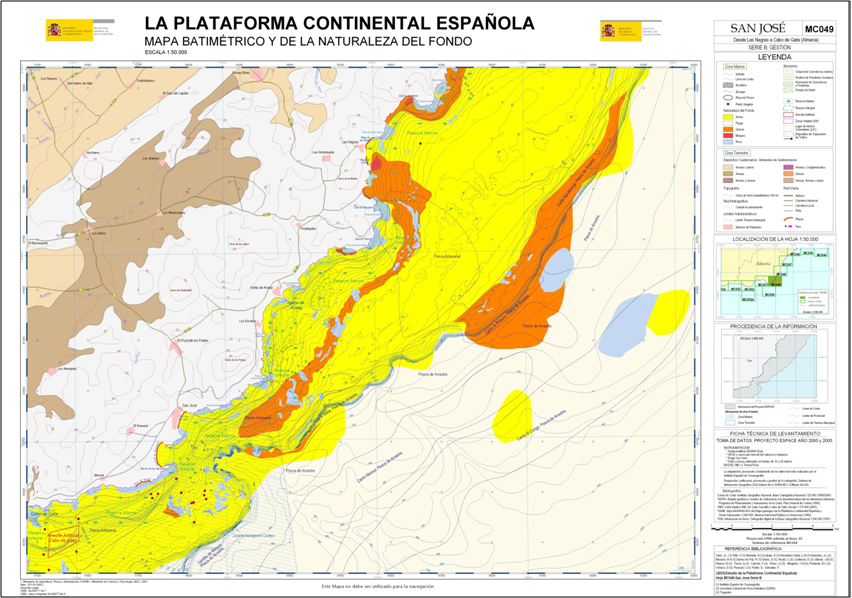

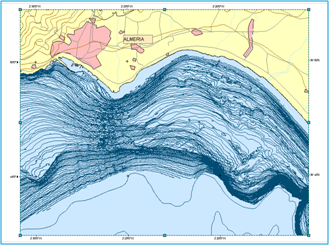

DATOS DEL FONDO OCEÁNICO
DATOS DEL FONDO OCEÁNICO
DATOS DEL FONDO OCEÁNICO
DATOS DEL FONDO OCEÁNICO
DATOS DEL FONDO OCEÁNICO

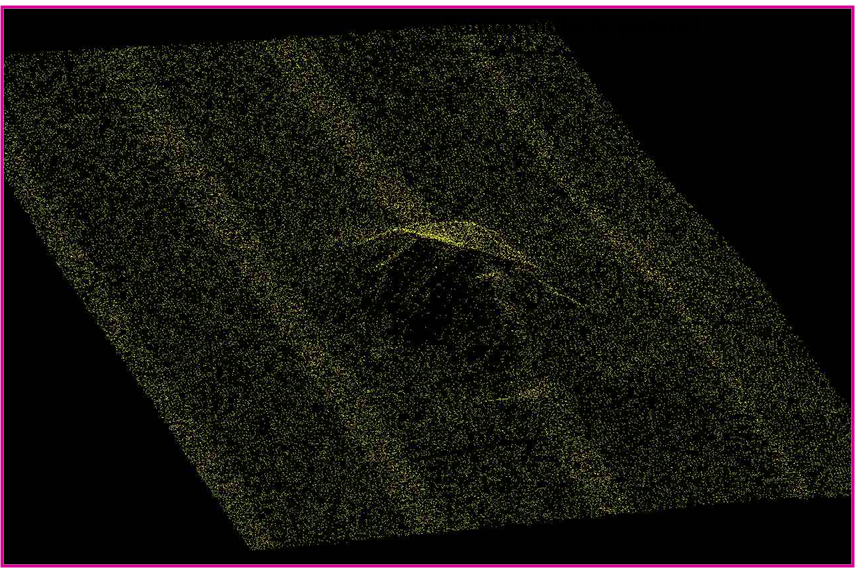

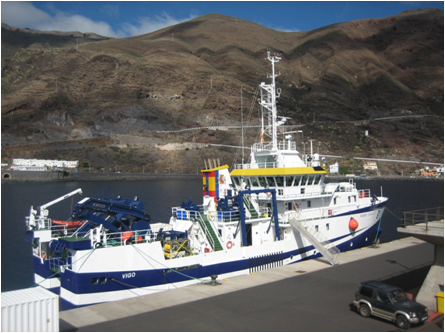

CAMPAÑA ERUPCIÓN SUBMARINA EL HIERRO

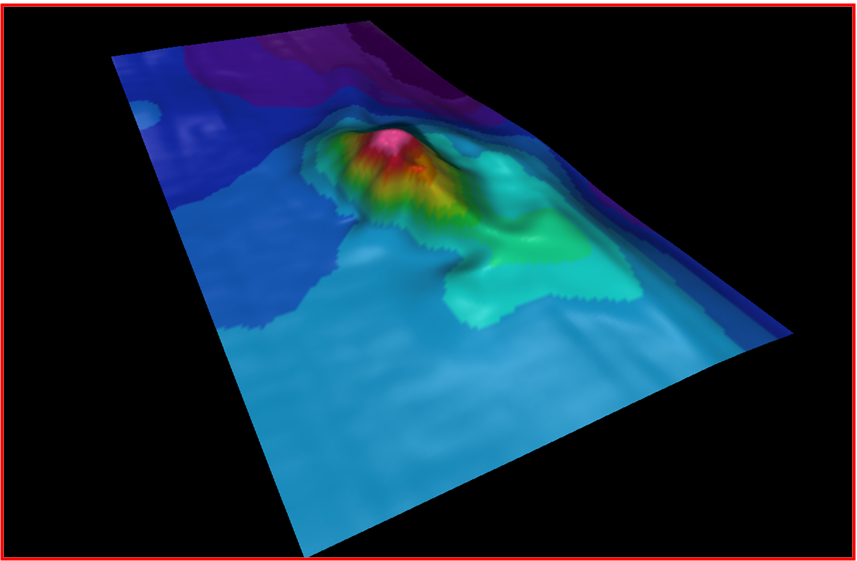

CAMPAÑA ERUPCIÓN SUBMARINA EL HIERRO

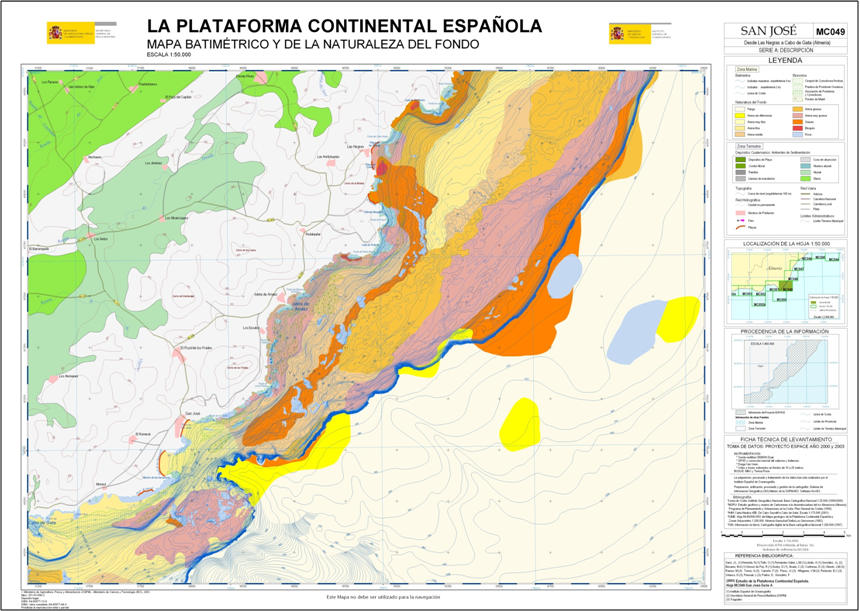

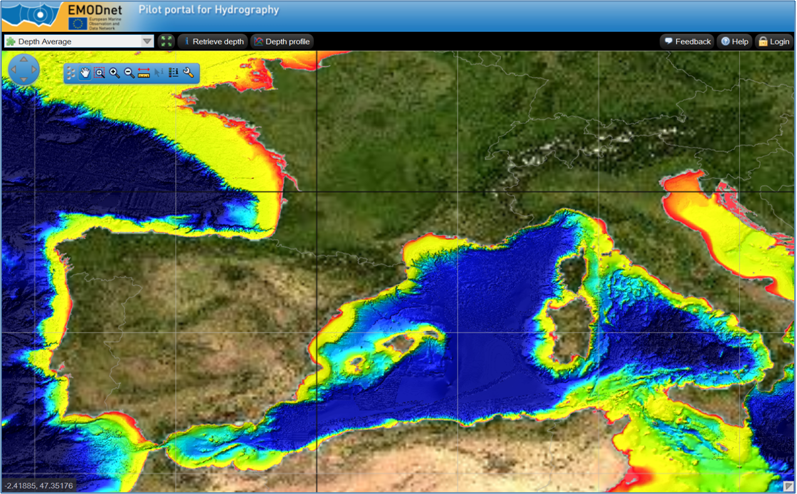

EMODnet: Hidrografía

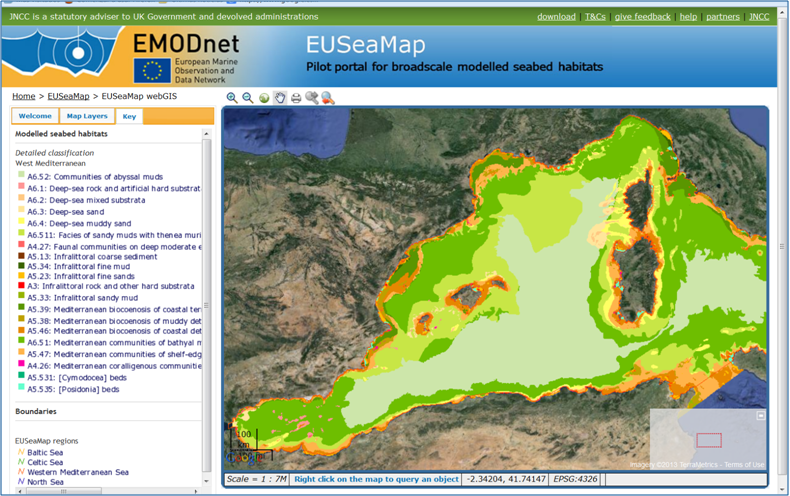

EMODnet: Hábitats

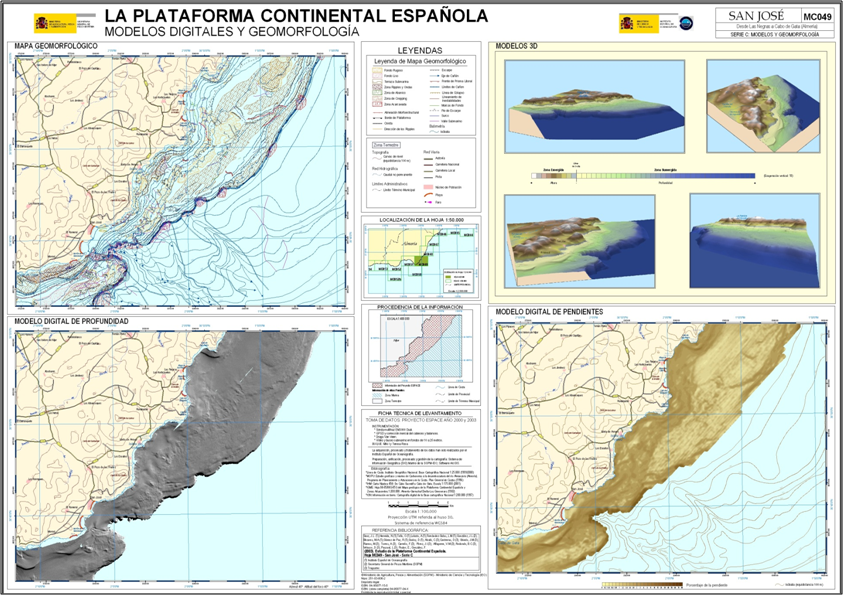

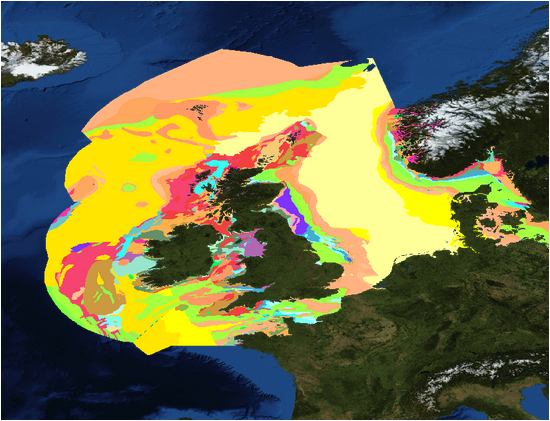

EMODnet: Geología

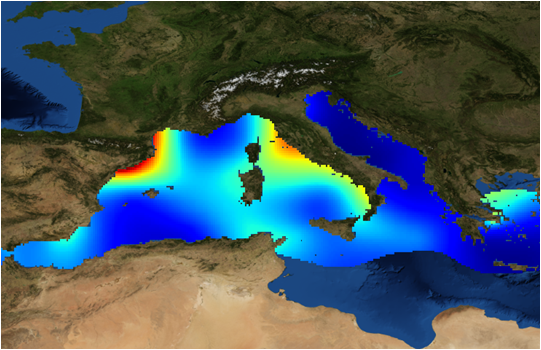

EMODnet: Física

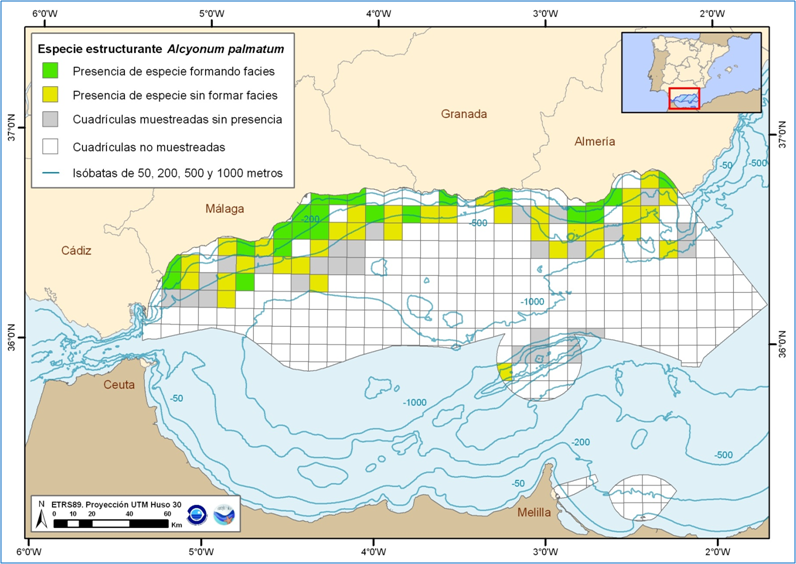

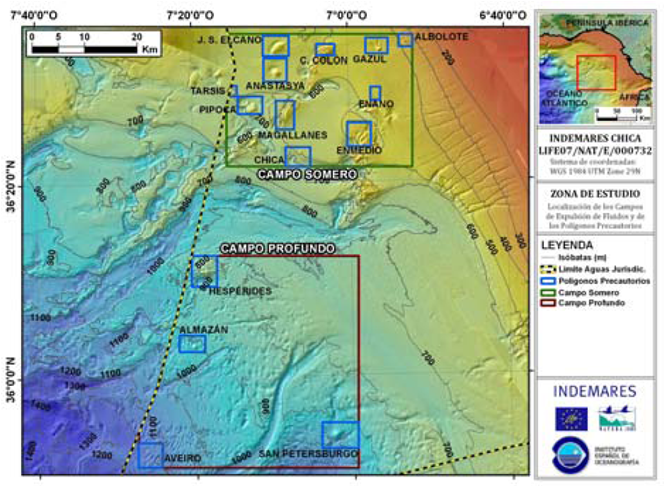

Proyecto INDEMARES – Fundación Biodiversidad / IEO

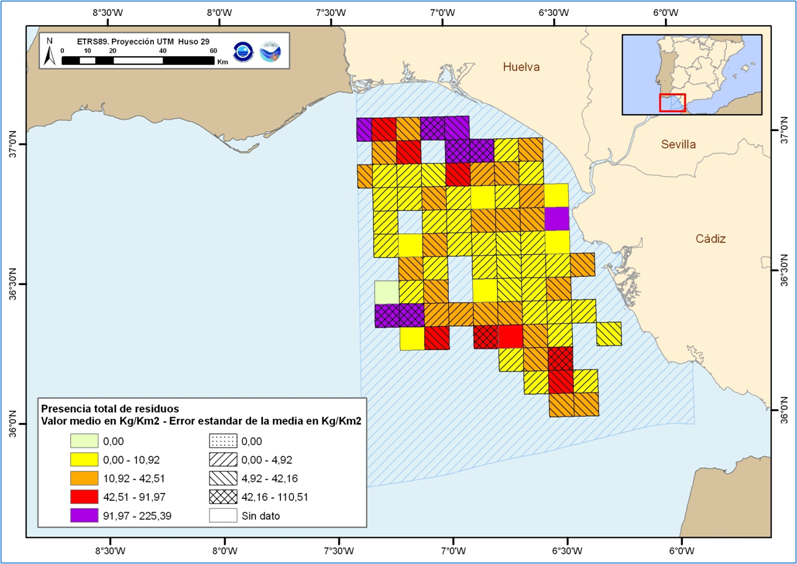

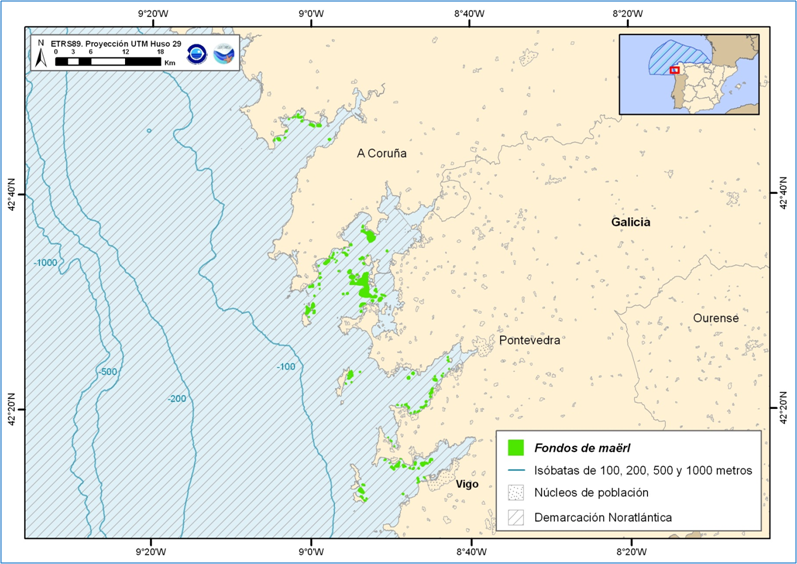

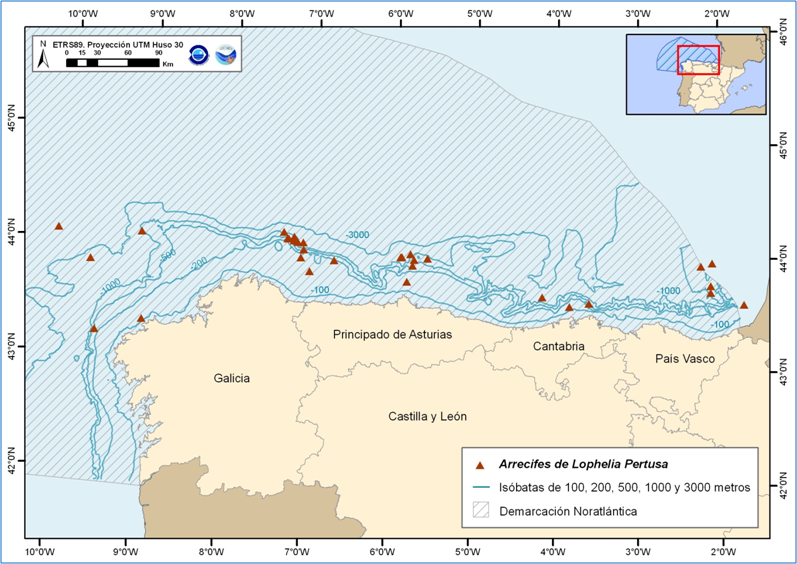

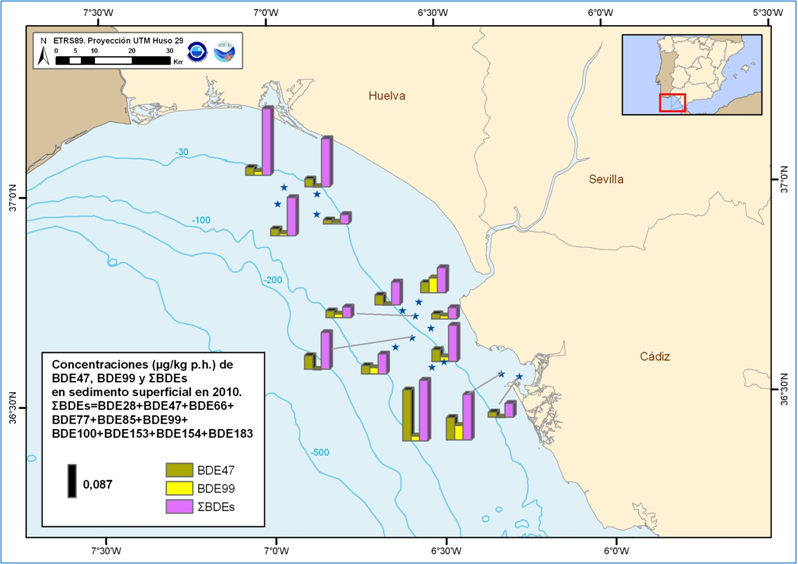

Evaluación inicial para las Estrategias marinas MAGRAMA
Luis Miguel Agudo
Noche europea de los investigadores 2021
By Luis Miguel Agudo Bravo
Noche europea de los investigadores 2021
Presentación mapeando el fondo marino. Noche de los investigadores 2021
