Uvod u osnovne tehnike lemljenja
Lovro Oreskovic
23.11.2013
Lemljenje
Meko lemljenje - spajanje materijala pomocu rastaljenog treceg metala tj. lema. Kod mekog lemljenja taliste lema je nize od 450ºC.
Lemilice
Tinol
- Tinol tj. lem je legura kojom mehanicki i elektricki spajamo druge metale
- Za razlicite upotrebe koriste se razliciti omjeri elemenata unutar legure
- U elektronici se uglavnom koristi 60/40 ili 63/37 (Sn/Pb) tinol koji ima taliste nesto ispod 200 ºC
- Postoje i bezolovni lemovi
- U sredini tinola nalazi se flux
FLUX
- Ima nekoliko uloga:
- "Cisti" tj. deoksidira podrucje na kojem ga zagrijavanmo
- Pospjesuje "tok" tinola, lakse se tinol "razlije"
- Obratiti pozornost na razlicite flukseve tj. osnovnu razliku izmedu kiselog fluksa i "rosin" fluksa. Kiseli fluks nastavi izjedati plocicu i elemente nakon koristenja i u biti nebi ga trebali koristiti u elektronici
- Mozemo ga jos dodatno dodavati (SMD, popravljanje lema ..)
Osnovi tok lemljenja
- Sve treba biti cisto i spremno za lemljenje (bakar na plocici sto manje oksidiran, vrh lemilice cist itd.)
- Ako je moguce podesavati temperaturu lemilice postaviti ju na ~350ºC.
- Spuzvica treba biti vlazna ali ne mokra
- Zagrijati nozicu i pad oko nozice
- Dodati malo tinola
- Jos malo zagrijavati (~1-2 sek) i dopusititi da se tinol razlije
- Dignuti lemilicu i dopustiti da se tinol ohladi
- Dok se tinol hladi ne dozvoliti da se bilo koji od djelova pomakne

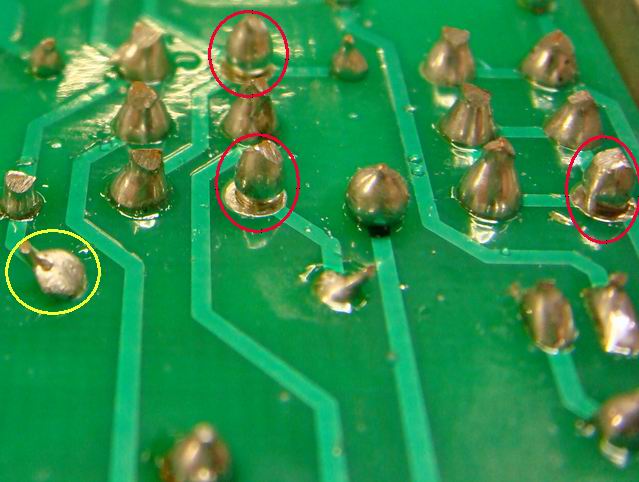

Lose zalemljeni Padovi
Odlemljivanje
- Solder wick
- Rucna "pumpica"
- Specijalizirane lemilice za odlemljivanje
lemljenje
By Lovro Oreskovic
