再造一个

DevTools Extension

运行时环境

luyuan

2018.9

  预告

• 再造一个 DevTools Extension 运行时环境
  • DEFiFER - A "DevTools Extension for Inspector Front End" Runtime
• Chrome DevTools Front End 分析
• 远程调试协议 (CDP) 内核实现详谈
• 性能指标及 First Meaningful Paint

为什么需要这个？

几种类型

• bundled
  chrome-devtools://devtools/bundled/inspector.html
• blank
  chrome-devtools://devtools/blank
• remote
  chrome-devtools://devtools/remote/serve_rev/
  @fee3b02ba8ef9619bd3c28ad40ab2e3d761c06d1/inspector.html
• custom
  chrome-devtools://devtools/custom/inspector.html
  --custom-devtools-frontend=/path/to/devtools_frontend

https://cs.chromium.org/chromium/src/chrome/browser/ui/webui/devtools_ui.cc

正常情况，如何引入？

• Chrome/Chromium
• Electron
• nw.js

Chrome

Chrome DevTools Extension

https://developer.chrome.com/extensions/devtools

Electron

• BrowserWindow.addDevToolsExtension(path)

• BrowserWindow.removeDevToolsExtension(name)

• BrowserWindow.getDevToolsExtensions()

https://electronjs.org/docs/api/browser-window#browserwindowadddevtoolsextensionpath

nw.js

Command line arguments

--load-extension=path/to/extension

https://nwjs.readthedocs.io/en/nw14/For%20Users/Debugging%20with%20DevTools/#using-devtools-extensions

什么是

DevTools Extension ?

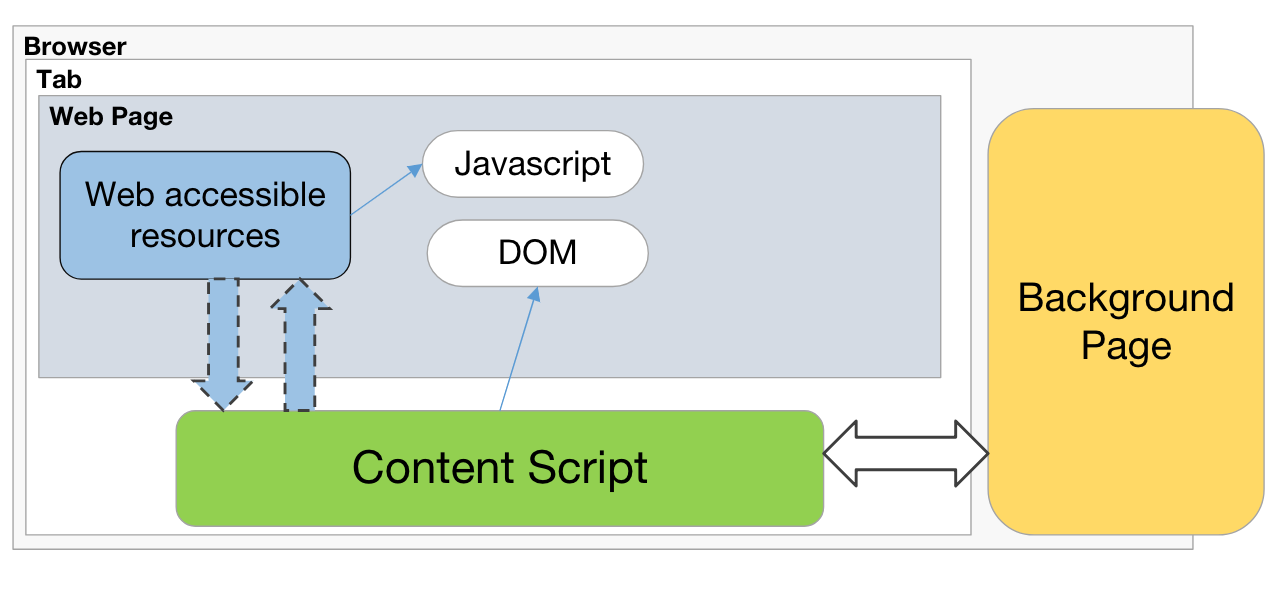

Extension Architecture

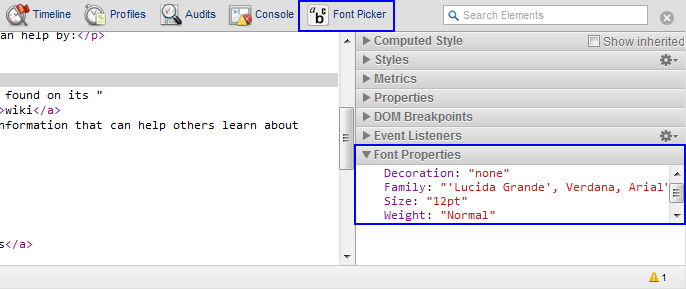

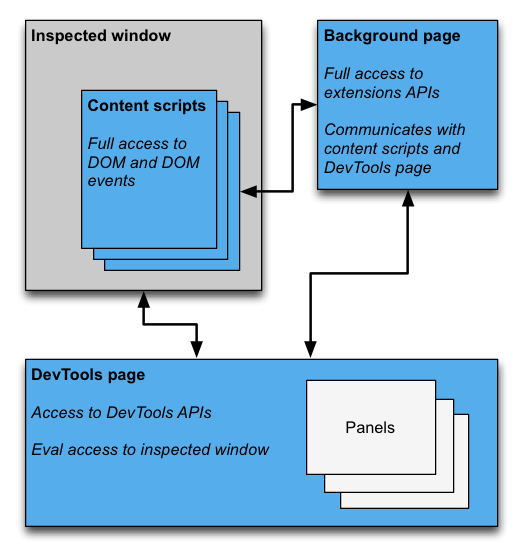

DevTools Extension Architecture

• devtools.inspectedWindow
• devtools.network
• devtools.panels

Runtime Contexts

• Page context
• Content script context
• Background page context
• DevTools page context
• Panel page context
  • Element panel sidebar context
  • Sources panel sidebar context

Context 之间的关系

IDE 如何引入调试器？

各种主流与非主流方案

• 不对 Chrome 调试器源代码进行修改，使用默认的 chrome-devtools 协议，所有定制化需求都通过 Chrome DevTools 扩展的形式引入（微信方案）
• 修改 Chrome 调试器源代码，使用 http 协议
  • ​定制化需求通过 hard code 方式写入调试器源代码。（我们的早期方案）
  • 提供一套 Chrome 扩展的运行时环境。所用定制化需求，按调试面板拆分单独开发 Chrome DevTools 扩展。（我们的新方案）
• 修改 Electron 资源文件，使用 hard code 后的调试器前端代码替换原生的。
• 修改 Electron 源代码，增加对 –custom-devtools-frontend 开关的支持。

http://agroup.baidu.com/swandocuments/md/article/1224514

DEFIFER

• 模拟 Chrome DevTools Extension 6 个 context
• hook 调试器关键节点，并注入 context
• 打通 DevTools Extension 与调试器中的 ExtensionServer
• 模拟 DevTools Extension 的 API
  • ​chrome.devtools
  • chrome.runtime

模拟 Context

• Defifer 创建
  • Content Script: sandbox in page
  • Background: sandbox in inspector
• 调试器内部机制创建
  • DevTools Page: IFrame in inspector
  • Panel Page: IFrame in inspector

Sandbox

• Content Script
  • run_at
    • document_start: CDP
    • document_end: DOMContentLoaded
    • document_idle: requestIdleCallback
• Background

模拟 chrome.runtime API

就是 模拟 IPC

再造 IPC

• ipcMain
  • Background
• ipcRenderer
  • Content Script
  • DevTools Page
  • Panel Page

再造 IPC

• CDP WebSocket
  • Content Script <--> Background
• postMessage
  • Background <--> DevTools Page
  • Background <--> Panel Page

chrome.runtime API 注入

• 模拟 IPC
• Electron 对 DevTools Extension API 的封装
  • chrome-api.js
  • chrome-extension.js
• injectTo 注入函数

Thanks
